第7章 锅炉各种受热面的作用及结构(西交大 锅炉原理 考研复试)
锅炉结构及工作原理
锅炉结构及工作原理引言概述：锅炉是工业生产中常见的热能设备，其作用是将燃料燃烧产生的热能转化为蒸汽或热水，用于加热或驱动机械设备。
了解锅炉的结构及工作原理对于工程师和操作人员来说至关重要，下面将详细介绍锅炉的结构和工作原理。
一、锅炉结构1.1 燃烧室：燃烧室是锅炉的核心部分，用于燃烧燃料并产生热能。
燃烧室通常由燃烧室壁、燃烧室门、燃烧器等组成。
1.2 水壶：水壶是锅炉的另一个重要部分，用于贮存水并将水加热转化为蒸汽。
水壶通常由水壶壁、水壶盖、水位计等组成。
1.3 冷凝器：冷凝器是锅炉的一个辅助设备，用于将蒸汽冷凝成水并回收热能。
冷凝器通常由冷凝器管束、冷凝器排水口等组成。
二、锅炉工作原理2.1 燃烧过程：当燃料进入燃烧室后，燃烧器点燃燃料并产生高温的燃烧气体。
燃烧气体在燃烧室中传热给水，将水加热转化为蒸汽。
2.2 蒸汽产生：加热后的水被加热转化为蒸汽，蒸汽在水壶中逐渐积聚并达到一定压力。
一旦蒸汽压力超过设定值，蒸汽就会被释放到管道中。
2.3 蒸汽利用：释放到管道中的蒸汽可以用于加热建筑物、驱动机械设备或其他工业生产过程中。
蒸汽在利用过程中会逐渐冷凝成水并返回锅炉进行循环利用。
三、锅炉的种类3.1 水管锅炉：水管锅炉是一种常见的锅炉类型，其特点是水壶内部布满水管，水管中的水受燃烧气体加热转化为蒸汽。
3.2 火管锅炉：火管锅炉是另一种常见的锅炉类型，其特点是燃烧气体通过管道中的火管，将火管中的水加热转化为蒸汽。
3.3 电锅炉：电锅炉是利用电能直接加热水并产生蒸汽的锅炉，适用于一些无法使用传统燃料的场合。
四、锅炉的维护与安全4.1 定期检查：锅炉在运行过程中需要定期进行检查，包括检查水位、燃烧器、燃烧室等部件的运行情况。
4.2 清洁维护：锅炉的清洁维护非常重要，定期清洁锅炉内部和外部的积灰和污垢，以确保锅炉的正常运行。
4.3 安全阀保护：锅炉中的安全阀是保证锅炉安全运行的重要设备，定期检查和维护安全阀的工作状态是防止锅炉爆炸的关键。
西安交大 锅炉原理
西安交通大学锅炉原理课程是一门面向热能与动力工程专业开设的专业必修课程。
该课程的目标是培养能源动力领域从事能源转换工作的高级工程技术人才、管理人才和高层次的研究人员。
锅炉是一种将燃料燃烧，使其中的化学能转变为热能，并将此热能传递给水（也可能是其他工质），使水变为具有一定压力和温度的蒸汽或热水的设备。
锅炉是火力发电机组的关键设备，也广泛应用于各种工业企业和生活中。
在锅炉原理课程中，学生将系统学习各种类型锅炉的燃烧设备和本体各受热面的结构特征，掌握锅炉的工作原理及设计方法，学习电站及工业锅炉的燃烧技术、受热面的布置方式、热力和水动力学的计算方法，以及锅炉设计的指导思想和分析解决问题的方法。
通过该课程的学习，学生将对有关锅炉的知识有全面系统的认识，并掌握一定程度的解决实际问题的能力。
锅炉结构及工作原理
锅炉结构及工作原理一、引言锅炉是一种将液体（通常为水）加热转化为蒸汽或者热水的设备。
它在工业生产和日常生活中起着重要的作用。
本文将详细介绍锅炉的结构和工作原理。
二、锅炉结构1. 炉膛：炉膛是燃烧燃料的区域，通常由耐高温材料制成。
燃料在炉膛中燃烧产生热能。
2. 炉排：炉排用于支撑燃料并保证燃料的充分燃烧。
常见的炉排有链条炉排和活动炉排。
3. 冷凝器：冷凝器用于将烟气中的热量转移到水中，使水蒸气冷凝成水。
这样既可以提高热效率，又可以回收热能。
4. 烟囱：烟囱用于排出燃烧产生的废气。
它通常是一个竖直的管道，具有良好的排烟效果。
5. 水循环系统：水循环系统包括给水系统、循环水系统和排污系统。
给水系统负责供应水，循环水系统负责循环水，排污系统负责排除污水。
三、锅炉工作原理锅炉的工作原理可以分为以下几个步骤：1. 燃料燃烧：燃料在炉膛中燃烧产生热能。
燃料可以是固体、液体或者气体。
燃料燃烧需要适当的氧气供应。
2. 热能传递：燃烧产生的热能通过炉膛的壁面传递给水。
水被加热后转化为蒸汽或者热水。
3. 蒸汽或者热水产生：加热后的水转化为蒸汽或者热水。
蒸汽可以用于发电或者提供动力，热水可以用于供暖或者工业生产。
4. 烟气排放：燃烧产生的废气通过烟囱排放到大气中。
在排放前，烟气中的热量可以通过冷凝器回收。
四、锅炉的应用锅炉广泛应用于各个领域，包括工业、农业、建造和日常生活。
以下是一些常见的应用场景：1. 发电厂：锅炉用于产生蒸汽驱动汽轮机发电。
2. 供暖系统：锅炉用于供暖，将热水或者蒸汽通过管道输送到建造物内部。
3. 工业生产：锅炉用于加热工业生产过程中的液体或者气体。
4. 温室种植：锅炉用于提供温室内的热量，保证植物正常生长。
5. 温泉浴场：锅炉用于加热温泉水，提供给浴场用户享受。
五、锅炉的效率和安全性锅炉的效率是指锅炉将燃料的热能转化为实用热能的能力。
提高锅炉的效率可以节约能源和降低环境污染。
常见的提高锅炉效率的方法包括使用高效燃烧器、增加热交换面积和改进燃烧控制系统等。
过来人分享：西安交通大学锅炉原理复习指导
--- 真理惟一可靠的标准就是永远自相符合过来人分享：西安交通大学锅炉原理复习指导复习的教材是车得福等编写的?锅炉?。
该书的第一版现在已经买不到了，08 年出了第二版 (能动学院自 09 年春季起教学采用的即是这一版 )，新版的特点是在章节的编排上更趋于合理性。
其他参考书我推荐陈学俊、陈听宽所著的?锅炉原理?，徐通模、金定安、温龙所著的?锅炉燃烧设备?，张晓梅主编的?燃煤锅炉机组?。
关于考试我所知道的一些情况。
考试时间为 150 分钟。
复试科目“火力发电厂设备与系统〞包括两张试卷：锅炉原理和发电厂热力设备及系统 (选这门的话，实际内容是热力发电厂，书中的锅炉和涡轮机局部不考 )。
任选其中一门答题就可以了。
锅炉原理题型以简答题为主，其它将在名词解释，填空等中选择。
据交大的同学说，他们以前期末考试还出过判断题，有一定难度。
当然从分值比例来说还是简答题占大局部。
考试结果，80 分以上算是不错了，90 分以上的很少。
当然这不是说试卷难度很大。
可以告诉大家的是，只要方法得当，给出足够的复习时间就可以取得你能想象的任何理想的成绩。
锅炉原理这门课总体上分为三个局部：燃料与燃烧设备 (1-6 章)，锅炉本体布置及计算 (7-10 章)，锅内过程 (11-15，外加 17 章锅炉通风 )。
其它章节不在考察范围内 (大家可以查看教学进度方案，在车得福教授的个人主页上有 )。
每章后面所附的思考题可以为复习提供框架，以便指导看书的重点。
在此提出几点原那么供参考：1.重视根底概念。
特别是那些最根底的概念。
要保证能够准确地复述。
2.我们学的是锅炉原理而不是锅炉设计计算。
复习中重点是弄清原理。
虽然设计计算的原那么和方法来自原理，而且它也可以反映原理，但是复习时间毕竟有限，对于某些具体的计算公式不要拘泥于其本身，知道原理和思路就可以了。
3.善于抓住问题的共性和矛盾。
比方燃烧设备局部，事实上就是在组织燃烧的根本原那么的根底上，讨论各种燃烧设备(在各种燃烧方式下 )的着火机理，燃尽特性，对燃料的适应性。
锅炉结构及工作原理
锅炉结构及工作原理锅炉是一种用于产生蒸汽或加热水的设备，广泛应用于工业生产、供暖和发电等领域。
它的结构和工作原理对于保证安全运行和高效能利用燃料至关重要。
本文将详细介绍锅炉的结构和工作原理。
一、锅炉结构1. 炉膛：炉膛是燃烧室，用于燃烧燃料。
常见的炉膛结构包括水管式、火管式和燃烧室式等。
炉膛内的燃料燃烧产生高温烟气，通过烟管或水管传热。
2. 烟管：烟管是连接炉膛和烟囱的管道，用于传递烟气。
烟管内壁通常覆盖有传热面，增加传热效果。
3. 水管：水管是连接炉膛和汽水容器的管道，用于传递热量。
水管内壁通常覆盖有传热面，将热量传递给水。
4. 汽水容器：汽水容器是用于分离蒸汽和水的装置，保证锅炉工作时的正常运行。
它通常分为汽包和水位计两部分。
5. 空气预热器：空气预热器用于预热燃烧所需的空气，提高燃烧效率。
它通常位于烟气通道上方，通过与烟气交换热量，将进入炉膛的空气预热至一定温度。
6. 烟囱：烟囱是排放烟气的管道，通常位于锅炉顶部。
它通过自然排烟或辅助设备（如引风机）排烟，保证燃烧产生的烟气能够顺利排出。
二、锅炉工作原理锅炉的工作原理是利用燃料的燃烧产生的热能，通过传热将水加热为蒸汽或热水。
1. 燃烧过程：燃料在炉膛内燃烧，产生高温烟气。
燃烧需要氧气，因此需要通过空气预热器预热进入炉膛的空气，提高燃烧效率。
2. 传热过程：传热是锅炉的核心过程，将燃烧产生的热量传递给水，使其加热为蒸汽或热水。
传热方式主要包括辐射传热、对流传热和传导传热。
- 辐射传热：炉膛内的高温烟气通过辐射作用，将热量传递给炉膛内的水管或烟管。
- 对流传热：烟气在烟管或水管内流动，通过对流作用，将热量传递给管壁和水。
- 传导传热：烟气通过烟管或水管的管壁，将热量传递给管壁内的水。
3. 蒸汽或热水产生：当水被加热至一定温度时，就会产生蒸汽或热水。
蒸汽通常用于驱动涡轮发电机或提供工业生产过程中的热能，热水则用于供暖或其他热水需求。
4. 安全保护装置：为了保证锅炉的安全运行，通常会配备一系列安全保护装置，如压力表、安全阀、水位计、燃烧器控制装置等。

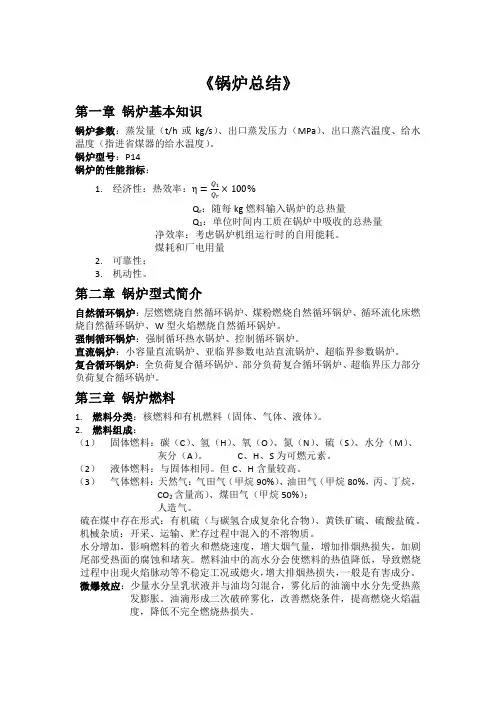

西安交通大学《锅炉》复习资料
