第6章_结构试验现场检测技术要点

合集下载

(整理)工程结构检测与试验技术重点

1、土木工程结构检测与试验的目的：通过各种不同的手段及方法，确定结构工作性能和实际承载能力、检测机构的内在质量、分析结构病害原因及其变化规律等，并准确判断结构的实际工作情况。

2、土木工程结构试验用于科学研究性试验，结构检测用于生产鉴定性检测。

（单选）3、土木工程结构试验研究内容：验证结构计算理论的假定；为制定设计、检测规范提供依据；为发展和推广新结构新材料与新工艺提供实践经验；为开发研制新型检测理论、方法与仪器提供技术支持。

结构检测内容：综合鉴定结构设计和施工的可靠程度；检验预制构件或部件的结构性能，判定构件的设计及制作质量；判断既有结构的实际承载能力，估计结构的剩余寿命，为工程改建和加固提供依据；为处理工程事故提供技术依据。

（多选）4、整个结构或试件从弹性到塑形直到极限破坏各阶段工作性能的全过程，分析结构超载后的工作情况、破坏机制并获得结构安全储备，因此一般试验需要进行到结构破坏阶段。

5、结构和构件的试验可以在有专门设备的实验室内进行，也可以在现场进行。

6、结构检测与试验一般都包括规划设计、现场准备、正式实施及分析评定四个阶段。

7、检测与试验的规划设计阶段内容：明确试验目的；阅读有关文献；收集相关资料；确定试验检测技术依据；明确试验检测对象的形式、尺寸、数量以及构造要求；确定试验检测内容与量测项目，选定试验加载方法和量测设备；计算各加载阶段试件各特征部位的内力及变形值；明确试验检测人员的组织分工；制订安全措施；确定试验期限；明确经费预算；明确辅助试验内容；制订详细的试验检测方案。

（多选）8、检测与试验现场准备阶段内容：试件制作与选定；试件尺寸及外观检查；试验场地的选定及考察；设备仪表的选定；荷载试验试件及加载设备的安装就位；仪表的安装、连接、调试；做辅助试验；记录表格的设计准备。

（多选）9、在实施过程中，除了观测记录试验数据外，还要对试验检测结构中的关键部位进行观测，记录试验检测过程中出现的异常现象以及在现场考察中没有发现的结构损伤等，为试验数据的分析处理提供依据，必要时及时调整试验方案，以确保结构安全。

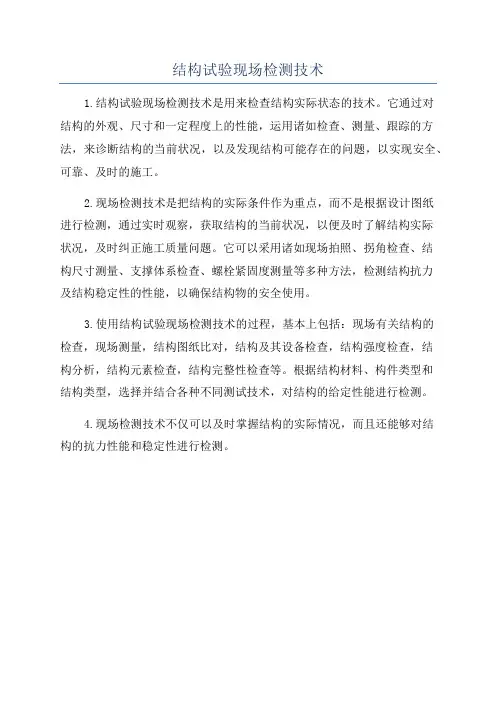

结构试验现场检测技术

结构试验现场检测技术
1.结构试验现场检测技术是用来检查结构实际状态的技术。

它通过对
结构的外观、尺寸和一定程度上的性能，运用诸如检查、测量、跟踪的方法，来诊断结构的当前状况，以及发现结构可能存在的问题，以实现安全、可靠、及时的施工。

2.现场检测技术是把结构的实际条件作为重点，而不是根据设计图纸
进行检测，通过实时观察，获取结构的当前状况，以便及时了解结构实际
状况，及时纠正施工质量问题。

它可以采用诸如现场拍照、拐角检查、结
构尺寸测量、支撑体系检查、螺栓紧固度测量等多种方法，检测结构抗力
及结构稳定性的性能，以确保结构物的安全使用。

3.使用结构试验现场检测技术的过程，基本上包括：现场有关结构的
检查，现场测量，结构图纸比对，结构及其设备检查，结构强度检查，结
构分析，结构元素检查，结构完整性检查等。

根据结构材料、构件类型和
结构类型，选择并结合各种不同测试技术，对结构的给定性能进行检测。

4.现场检测技术不仅可以及时掌握结构的实际情况，而且还能够对结
构的抗力性能和稳定性进行检测。

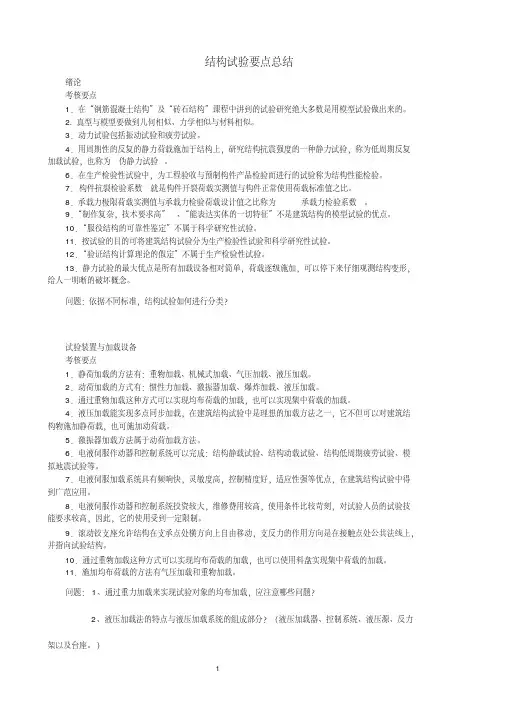

结构试验要点总结分析

结构试验要点总结绪论考核要点1．在“钢筋混凝土结构”及“砖石结构”课程中讲到的试验研究绝大多数是用模型试验做出来的。

2. 真型与模型要做到几何相似、力学相似与材料相似。

3．动力试验包括振动试验和疲劳试验。

4．用周期性的反复的静力荷载施加于结构上，研究结构抗震强度的一种静力试验，称为低周期反复加载试验，也称为伪静力试验。

6．在生产检验性试验中，为工程验收与预制构件产品检验而进行的试验称为结构性能检验。

7．构件抗裂检验系数就是构件开裂荷载实测值与构件正常使用荷载标准值之比。

8．承载力极限荷载实测值与承载力检验荷载设计值之比称为承载力检验系数。

9．“制作复杂，技术要求高”、“能表达实体的一切特征”不是建筑结构的模型试验的优点。

10．“服役结构的可靠性鉴定”不属于科学研究性试验。

11．按试验的目的可将建筑结构试验分为生产检验性试验和科学研究性试验。

12．“验证结构计算理论的假定”不属于生产检验性试验。

13．静力试验的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人一明晰的破坏概念。

问题：依据不同标准，结构试验如何进行分类？试验装置与加载设备考核要点1．静荷加载的方法有：重物加载、机械式加载、气压加载、液压加载。

2．动荷加载的方式有：惯性力加载、激振器加载、爆炸加载、液压加载。

3．通过重物加载这种方式可以实现均布荷载的加载，也可以实现集中荷载的加载。

4．液压加载能实现多点同步加载，在建筑结构试验中是理想的加载方法之一，它不但可以对建筑结构物施加静荷载，也可施加动荷载。

5．激振器加载方法属于动荷加载方法。

6．电液伺服作动器和控制系统可以完成：结构静载试验、结构动载试验、结构低周期疲劳试验、模拟地震试验等。

7．电液伺服加载系统具有频响快，灵敏度高，控制精度好，适应性强等优点，在建筑结构试验中得到广范应用。

8．电液伺服作动器和控制系统投资较大，维修费用较高，使用条件比较苛刻，对试验人员的试验技能要求较高，因此，它的使用受到一定限制。

结构试验教学课件本课程重点归纳

2020/4/25
20
三、结构试验加载方法与设备
4. 荷载支承装置
试验荷载支承装置是满足试验荷载设计、实现荷载图式、结构受力和边界条
件要求以及保证试验加载正常进行的关键之一。
支座铰支座要求： 1、保证试件在支座处能自由转动。 2、保证试件在支座处可将力良好传递。 3、试件支座处铰的上线垫板要有一定得刚度。
b.制订结构设计规范和标准。
2020/4/25
5
一、绪论
2. 结构试验的分类
结
按试验目的分类
构试
按试验对象分类
验分
按荷载性质分类
类
按试验时间分类
按试验场合分类
(1) 原型试验
原型试验的试验对象是实际结构或是按实物结构足尺复制的结构或构件。
对于实际结构试验一般均用于生产鉴定性试验。例如核电站安全壳加压整体性的试验，工业厂房结构的刚度试验、楼盖承载能力试验以及桥梁在移动荷载下的动力特性试验等均在实际结构上加载量测
模型是仿照原型（真实结构）并按照一定比例关系复制而成的试验代表物，它具有实际结构的全部或部分特征。设计制作及试验是根据相似理论，用适当的比例和相似材料制成与原型几何相似的试验对象，在模型上施加相似力系（或称比例荷载），使模型受力后重演原型结构的实际工作，最后按照相似理论由模型试验结果推算实际结构的工作。目前在试验室内进行的大量结构试验均属于这一类。
直接作用分类
结构试验除极少数是在实际荷载下实测外，绝大多数是在模拟荷载条件下进行的。
2020/4/25
16
三、结构试验加载方法与设备
1. 概述
1.2 加载要求在选择试验荷载和加载方法时，应满足下列几点要求： (1)选用试验荷载的图式应与结构设计计算的荷载图式所产生的内力值相一致

建筑结构之结构试验现场检测技术

建筑结构之结构试验现场检测技术引言在建筑结构设计和施工过程中，结构试验是非常重要的环节。

试验可以验证设计方案的合理性，评估结构的安全性能，并发现设计和施工中的问题。

为了确保试验的准确性和可靠性，结构试验现场检测技术起着关键的作用。

本文将介绍一些常用的结构试验现场检测技术，包括应力应变测量、位移监测、振动分析等，以及它们在建筑结构试验中的应用。

1. 应力应变测量应力应变测量是结构试验中最常用的技术之一。

其通过安装应变片、应力计等传感器来测量结构体的应变和应力。

常见的应力应变测量技术有：1.1 应变片应变片是一种用于测量结构体应变的传感器。

它通常由金属或聚合物材料制成，可通过粘合或焊接固定在结构表面。

应变片的工作原理是根据材料在受力时的形变产生的电阻变化来测量应变。

它具有灵敏度高、响应快的特点，适用于各种材料和结构形式的应变测量。

1.2 应力计应力计是一种用于测量结构体应力的传感器。

它可以直接测量结构中的力或力矩，并转化为相应的应力值。

常见的应力计有应变式应力计、电阻片应力计等。

应力计通常需要通过安装孔固定在结构体上，适用于静态和动态应力测量。

2. 位移监测位移监测是结构试验中另一个重要的技术。

它通过测量结构的变形和位移来评估结构的稳定性和变形性能。

常见的位移监测技术有：2.1 精密测绘仪精密测绘仪是测量结构位移的常用工具。

它通过观测仪器与参考点之间的方位角和距离变化，来计算结构位移的大小和方向。

精密测绘仪适用于大范围的位移监测，具有测量精度高、适应性强的优点。

2.2 位移传感器位移传感器是一种直接测量结构位移的传感器。

常见的位移传感器有激光位移传感器、光纤位移传感器等。

它们可以通过光学或电子原理来测量结构的线性或非线性位移。

位移传感器具有测量范围广、响应速度快的特点，适用于各种结构位移变化的监测。

3. 振动分析振动分析是衡量结构动力性能的重要手段之一。

它通过测量结构的振动特性，包括自振频率、阻尼比等来评估结构的稳定性和耐久性。

建筑结构现场检测技术

１１目弹法．。
缺陷或损伤时，超声脉冲通过缺陷时会产生绕射，传播的声速要比相同种类材质无缺陷混凝土的传播声速要小，声时偏长敲陷界面上产生反射，因而能量显著衰减，幅和频率波明显降低，收信号的波形平缓，至发生畸接甚变，因此可判别混凝土的缺陷与损伤，在工这
冲击法依据物体破碎时所消耗的功与破碎过程中新产生表面积成正比的基本原理由事先建立的单位功表面积增量和抗压强度之间的经验公式，求得砂浆或砖块试样
的强度
混凝土结构宏观性能试验方法是 “ 件螺栓被拔出时的拉力，由被拔出时的锥台型试回弹法检测砖块和砂浆强度的基本原试验 ” 这类方法以试件破坏时的实测值，作混凝土块的投影面积确定混凝土的拔出强理与混凝土强度检测的回弹法相同，只是采为判断混凝土性能的依据较为直观，称为破度，由此推算出混凝土的抗压强度并用专门的砂浆回弹仪，因为砖的表面硬度与损性实验，由于试件中的混凝土与结构中的１超声脉冲法强度有良好的相关性，以，法精度高，所此且混凝土质量受力状况及各种条件不可能完超声脉冲法是检测混凝土内部缺陷和操简单适用全一致，而且对于建筑结构的现场检测也不作应用最广泛的方法，当结构混凝土中存在推出法具体称单砖单剪法，把一单砖即太适用，ｎ世纪ｎ年代混凝土非破损检测方法发展起来了，回弹法超声脉冲法等在不破如损混凝土的条件下进行现场检测

结构试验重要知识点

P5 静力试验的最大优点是加载设备相对来讲比较简单，荷载可以逐步施加，还可以停下来仔细观测结构变形的发展，给人们以最明确、最清晰的破坏概念。

P14 结构试验的PPIS循环规律：1.计划阶段P2.准备阶段P3.实施阶段I4.总结阶段SP14 规划阶段首先要反复研究试验目的，充分了解体会试验的具体任务，进行调查研究，搜集相关资料。

P14 结构试验PPIS循环四阶段的内容及关系示意图P16 研究路线的含义：研究路线也叫技术路线，是指完成一项试验研究任务要经过的起始点、中转点和结束点等若干个技术环节上所有内容顺序的方式。

P16 研究路线的内容：研究路线的内容一是指项目研究能够进行的条件，如已经建成的基础，包括理论基础和试验基础。

二是指完成本项目研究内容必须经过的技术途径与理论依据，以及针对难点问题的对策等。

P23 荷载图式：试验荷载在实验结构构建上的布置形式，包括荷载的类型、分布方式等。

P23 对实验结构原有设计计算所采用的荷载图式的合理性有所怀疑，经认真分析后，在试验荷载设计时可采用某种更接近于结构实际受力情况的荷载布置方式。

P23 在不影响结构工作和试验成果分析的前提下，由于受试验条件的限制和为了加载的方便，可以改变加载图式，要求采用与计算简图等效的荷载图式。

P24 荷载程序可以有多种，根据试验的目的、要求来选择，一般结构静力试验的加载分为预载、标准荷载（正常使用荷载）、破坏荷载三个阶段。

每次加载均采用分级加载制，卸荷有分级卸荷和一次性卸荷两种。

P25 进行结构低周反复加载静力试验的目的，首先是研究结构在地震荷载作用下的恢复力特征，确定结构构件恢复力的计算模型。

通过低周反复加载试验所得的滞回曲线和曲线所包的面积求得结构的等效阻尼比，衡量结构的耗能能力。

从恢复力特征曲线尚可得到与一次加载相接近的骨架曲线及结构的初始刚度和刚度退化等重要参数，其次是通过试验可以从强度、变形和能量三个方面判别和鉴定结构的抗震性能，第三是通过试验研究结构构件的破坏机理，为改进现行抗震设计方法和修改规范提供依据。

6 《混凝土结构现场检测技术标准》的技术要点

1.17458
2.39600
1.27113
k0.05,l (0.1) 3.39983 3.09188 2.89380 2.75428 2.64990 2.56837 2.50262 2.44825 2.40240 2.36311 2.32898 2.29900 2.27240 2.24862 2.22720 2.20778
专题6 《混凝土结构现场检测技术标准》的技术要点
编号为GB/T50784-2013，自2013年9月1日起实施
中国建筑科学研究院国家建筑工程质量监督检验中心
目次一、总则二、术语、符号三、基本规定四、混凝土力学性能检测
【抗压强度、劈裂抗拉强度、抗折强度、弹性模量】五、混凝土长期性能和耐久性能检测【抗渗性能、抗冻性能、氯离子渗透性能、抗硫酸盐侵蚀性能】六、有害物质含量及其作用效应检验
9
现有混凝土强度检测方面的规程有：《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011
《超声回弹综合法检测混凝土强度技术规程》CECS 02:2005 《钻芯法检测混凝土强度技术规程》CECS 03:2007 《拔出法检测混凝土强度技术规程》CECS 69:2011 《剪压法检测砼抗压强度技术规程》CECS278:2010
k0.05,u (0.1) 1.02822
0.73445
0.54418
0.92037
3.39947
1.06516
0.66983
0.50025
0.95803
3.18729
1.09570
0.61985
0.46561
0.98987
3.03124
1.12153
0.57968
0.43735

第6章_结构静载试验

4.2 试验前的准备

1.调查研究，收集资料

1）鉴定性试验：调研对象（设计、施工和使用单位或人员）；收集资料（设计方面：设计图纸、计算书、原始资料；施工方面：施工日志、材料性能试验报告、施工记录、隐蔽工程验收记录等；使用方面：使用过程、超载情况或事故经过等） 2）科学研究性试验：调研对象（有关科研单位、情报部门、设计、施工单位）；收集资料（历史：前人有无做过类似试验，方法及结果；现状：已有的理论、假设和设计施工技术水平及材料、技术状况等；发展要求：生产、生活和科技发展的趋势与要求等）
凝土轴压 - 曲线
图 4-2 吊车梁成对卧位试验 1 —试件；2—千斤顶；3—箍架；4—滚动平车
4.2 试验前的准备

7.加载设备和量测仪表安装
加载设备的安装，应根据加载设备的特点按照大纲设计要求进行。仪表安装位置按观测设计确定。安装后应及时把仪表号、测点号、位置和联接仪器上的通道号一并记入记录表中。
4.2 试验前的准备
3.试件准备

按大纲的要求进行设计和制作。在设计制作时应考虑试件安装和加载量测的需要，特别是细部的构造处理。制作工艺必须严格按相应的施工规范进行，做好记录。留足材料力学性能试验试件。试验前按图纸复核各部尺寸，构造情况，存在缺陷，变形和安装质量。4.2 Nhomakorabea试验前的准备

建筑结构试验
Structure Experiment
主讲：张曙光
第4章结构静载试验

4.1 概述 4.2 试验前的准备 4.3 加载与量测方案的设计 4.4 常见结构构件静载试验 4.5 结构抗震静载试验 4.6 量测数据整理和分析 4.7结构性能的检验与评定

建筑结构试验复习要点

模型相似：是仿照(真实结构）并按一定比例关系复制而成的试验代表物,它具有实际结构的全部或部分特征，但大部分结构模型是尺寸比原型小得多的缩尺结构结构静力试验：加载过程实质和再从零开始逐步递增一直加到试验某乙预定目标或结构破坏为止。

结构动力试验:研究结构在不同性质动力作用下结构动力特性和动力反应的试验。

结构抗震试验：指在地震或模拟地震荷载作用下研究结构构件抗震性能和抗震能力的专门试验低周反复加载静力试验：一种以控制结构变形或控制施加荷载,由小到大对结构构件进行多次低周期反复作用的结构抗震静力试验。

属于静力试验，也称伪静力试验、周期性抗震试验或结构恢复力特性试验。

短期荷载试验：指结构试验时限与试验条件、试验时间或其它各种因素和基于及时解决问题的需要,经常对实际承受长期荷载作用的结构构件，在试验时将荷载从零开始到最后结构破坏或某个阶段进行卸载，整个试验的过程和时间总和仅在一个较短时间段内完成的结构试验。

长期荷载试验：指结构在长期荷载作用下研究结构变形随时间变化规律的试验。

简述结构抗震试验的种类。

六p6答:A低周反复加载静力试验：是一种以控制结构变形或控制施加荷载，由小到大对结构构件进行多次低周期反复作用的结构抗震静力试验。

B拟动力试验C地震模拟振动台试验:简述模型试验的种类。

六09p4答:A相似模型试验:按照相似理论进行模型设计、制作与试验.用适当的比例尺和相似材料制成与原型几何相似的试验对象，在模型上施加相似力系，使模型受力后重演原型结构的实际工作状态,最后按相似条件有模型试验的结果推算实际结构的工作。

B缩尺模型试验：用缩尺模型研究结构性能，验证设计假定与计算方法正确性，缩尺模型实质上是原型结构缩小几何比例尺寸的试验代表物。

C足尺模型试验:由于建筑结构抗震研究的发展，国内外开始重视用足尺模型对结构整体性能的试验研究.结构的（荷载试验）是结构试验的基本方法。

试验用的荷载形式、大小及加载方式等都是根据（试验的目)的要求，以如何能更好地模拟原有荷载等因素来选择的。

建筑工程质量检测手册

建筑工程质量检测手册第1章质量检测基本原理 (4)1.1 质量检测的定义与分类 (4)1.1.1 抽样检测：从批量产品或施工过程中随机抽取部分样本进行检测，以判断整体质量状况。

(4)1.1.2 全数检测：对全部产品或施工过程进行逐个检测，以保证每个项目均符合质量要求。

(4)1.1.3 在线检测：在施工过程中实时对质量特性进行监测，以便及时发觉问题并采取措施。

(4)1.1.4 离线检测：在施工完成后对质量特性进行检测，以评价工程质量。

(4)1.2 质量检测的方法与流程 (4)1.2.1 检测方法 (4)1.2.2 检测流程 (5)第2章混凝土工程检测 (5)2.1 混凝土强度检测 (5)2.1.1 概述 (5)2.1.2 非破坏性检测方法 (5)2.1.3 破坏性检测方法 (5)2.1.4 检测要点 (5)2.2 混凝土缺陷检测 (5)2.2.1 概述 (6)2.2.2 检测方法 (6)2.2.3 缺陷判定标准 (6)2.2.4 检测要点 (6)2.3 混凝土耐久性检测 (6)2.3.1 概述 (6)2.3.2 检测方法 (6)2.3.3 检测要点 (7)第3章钢筋工程检测 (7)3.1 钢筋强度与锚固长度检测 (7)3.1.1 钢筋强度检测 (7)3.1.2 锚固长度检测 (7)3.2 钢筋保护层厚度检测 (7)3.2.1 检测方法 (7)3.2.2 判定标准 (8)3.3 钢筋焊接与机械连接检测 (8)3.3.1 钢筋焊接检测 (8)3.3.2 钢筋机械连接检测 (8)3.3.3 判定标准 (8)第4章砌体工程检测 (8)4.1 砌体强度检测 (8)4.1.1 检测方法 (8)4.1.3 检测结果判定 (9)4.2 砌体裂缝与变形检测 (9)4.2.1 检测方法 (9)4.2.2 检测要求 (9)4.2.3 检测结果判定 (9)4.3 砌体施工质量检测 (9)4.3.1 检测内容 (9)4.3.2 检测方法 (9)4.3.3 检测要求 (10)4.3.4 检测结果判定 (10)第5章钢结构工程检测 (10)5.1 钢结构强度与稳定性检测 (10)5.1.1 概述 (10)5.1.2 钢材力学功能检测 (10)5.1.3 钢结构连接节点检测 (10)5.1.4 钢结构整体强度与稳定性检测 (10)5.2 钢结构焊接质量检测 (10)5.2.1 概述 (10)5.2.2 焊接接头缺陷检测 (10)5.2.3 焊接工艺评定 (10)5.2.4 焊接应力检测 (11)5.3 钢结构涂层与防火检测 (11)5.3.1 概述 (11)5.3.2 涂层质量检测 (11)5.3.3 防火措施检测 (11)5.3.4 检测结果分析与处理 (11)第6章木结构工程检测 (11)6.1 木材物理力学功能检测 (11)6.1.1 木材含水率检测 (11)6.1.2 木材密度检测 (11)6.1.3 木材力学功能检测 (11)6.2 木结构连接件检测 (12)6.2.1 木材与木材连接件检测 (12)6.2.2 木材与金属连接件检测 (12)6.3 木结构施工质量检测 (12)6.3.1 木结构构件尺寸及位置偏差检测 (12)6.3.2 木结构连接节点检测 (12)6.3.3 木结构防护措施检测 (12)6.3.4 木结构施工过程质量检测 (12)第7章屋面与防水工程检测 (12)7.1 屋面防水层质量检测 (12)7.1.1 检测内容 (12)7.1.2 检测方法 (12)7.2.1 检测内容 (13)7.2.2 检测方法 (13)7.3 防水工程施工质量检测 (13)7.3.1 检测内容 (13)7.3.2 检测方法 (13)第8章建筑装饰工程检测 (14)8.1 装饰材料质量检测 (14)8.1.1 涂料质量检测 (14)8.1.2 瓷砖质量检测 (14)8.1.3 木材质量检测 (14)8.1.4 石材质量检测 (14)8.2 装饰层施工质量检测 (14)8.2.1 涂饰层施工质量检测 (14)8.2.2 贴面层施工质量检测 (14)8.2.3 吊顶工程检测 (14)8.3 装饰工程功能功能检测 (14)8.3.1 隔声功能检测 (14)8.3.2 防火功能检测 (15)8.3.3 耐候功能检测 (15)8.3.4 舒适度功能检测 (15)8.3.5 环保功能检测 (15)第9章建筑节能工程检测 (15)9.1 建筑保温层功能检测 (15)9.1.1 保温材料功能检测 (15)9.1.2 保温层施工质量检测 (15)9.1.3 保温层热工功能检测 (15)9.2 建筑门窗功能检测 (15)9.2.1 门窗气密性检测 (15)9.2.2 门窗保温功能检测 (15)9.2.3 门窗隔声功能检测 (16)9.3 建筑通风与空调系统检测 (16)9.3.1 通风系统功能检测 (16)9.3.2 空调系统功能检测 (16)9.3.3 系统运行检测 (16)9.3.4 节能效果评估 (16)第10章环境保护与安全检测 (16)10.1 环境保护检测 (16)10.1.1 环境保护检测概述 (16)10.1.2 环境保护检测内容 (16)10.1.3 环境保护检测方法 (16)10.1.4 环境保护检测案例分析 (16)10.2 安全检测 (17)10.2.1 安全检测概述 (17)10.2.3 安全检测方法 (17)10.2.4 安全检测案例分析 (17)10.3 灾害预警与防治检测 (17)10.3.1 灾害预警与防治检测概述 (17)10.3.2 灾害预警与防治检测内容 (17)10.3.3 灾害预警与防治检测方法 (17)10.3.4 灾害预警与防治检测案例分析 (17)第1章质量检测基本原理1.1 质量检测的定义与分类质量检测是对建筑工程项目中的材料、构件、设备以及施工工艺等方面的质量特性进行量化和评价的过程。

建筑结构试验课件-结构试验现场检测技术

动力试验
研究结构在动力荷载作用下的性能，如地震、风振等。特点：模拟实际结构承受的动力荷载，评估结构的动力性能和抗震性能。
模型试验
通过制作缩尺模型进行试验，以研究结构的整体性能和细节设计。特点：用于研究复杂结构和新型结构形式，可进行破坏性试验。
无损检测
利用非破坏性检测技术，如超声波、射线、磁粉等，对结构内部缺陷、损伤和承载能力进行检测。特点：在不破坏结构完整性的前提下，对结构进行全面检测。
案例三：某大跨度结构的结构试验
总结词
大跨度结构的静载和动载试验
详细描述
该案例探讨了大跨度结构的静载和动载试验，通过模拟实际工况下的静载和动载作用，测试大跨度结构的承载能力和稳定性，为大跨度结构的设计和应用提供技术支持。
案例四：某复杂结构的结构试验
总结词
复杂结构的综合性能测试
详细描述
该案例针对复杂结构的特点，进行了综合性能测试，包括结构刚度、稳定性、疲劳性能等方面的测试，全面评估复杂结构的性能表现，为复杂结构的设计和应用提供依据。
结构试验目的
验证结构设计理论的正确性；评估结构的承载能力、刚度、稳定性和耐久性；研究结构在各种作用下的反应和行为；为改进和优化结构设计提供依据。
结构试验的类型与特点
01
02
03
04
静力试验
研究结构在静力荷载作用下的性能，包括加载、卸载、位移和应变等。特点：模拟实际结构承受的恒定或变化荷载，评估结构的静力性能。
案例五：某新型结构的结构试验
总结词
新型结构的创新性试验方法
详细描述
该案例介绍了某新型结构的创新性试验方法，通过引入先进的无损检测技术和数值模拟技术，对新型结构进行全面的性能评估和优化设计，推动新型结构在实际工程中的应用

结构试验知识点总结

结构试验知识点总结填空题1 结构试验可分为：生产鉴定性试验和科学研究性试验。

2 结构试验的特点：科学性、特殊性、创新性。

3 试件设计包括：试件形状、试件尺寸和试件数量。

4 试件形状设计主要注意的两个问题：与实际受力相一致的应力状态、边界条件的模拟，使其能反映该部分结构构件的实际工作状态。

5 试件尺寸受到尺寸效应、构造要求、实验设备和经费条件等因素的制约。

6 试验加载程序分为预加载、标准荷载、破坏荷载三个阶段。

7 荷载分级的目的：一方面是控制加荷速度，另一方面是便于观察结构变形。

分级加载的目的：保证变形稳定，为测度数据提供必要的时间。

8 确定相似条件，方程式分析法用于物理现象的规律已知，并可以用明确的数学物理方程表示的情况。

量纲分析法则用于物理现象的规律未知，不能用明确的数学物理方程表示的情况。

9 弹簧加载适用情况：常用于结构的持久荷载试验。

10 选择测量仪器主要考虑：量程、刻度值、灵敏度、精确度、滞后。

11 结构动力试验包括：动荷载特性的测定、结构自振特性的测定、结构在动荷载作用下的反映的测定。

12 试件加载的就为形式：正位试验、卧位试验、反位试验和原位试验。

正位实验：一般的结构试验均采用正位实验。

卧位试验：对于自重较大的梁、柱，跨度大、矢高的屋架及桁架等重型构件，当不便于吊装运输和进行测量时，可在现场就地采用卧位试验。

反位试验：对于混凝土构件进行抗裂或裂缝宽度试验时，为了便于观察裂缝和读取裂缝宽度值。

原位试验：对已建结构进行现场试验时均采用原位试验（检查既有构件）。

13 回弹法测试混凝土强度时需要进行：弹击角修正、混凝土浇筑面修正、泵送混凝土修正。

简答题一、土木工程结构试验包括：结构试验设计、试验准备、试验实施和实验分析。

二、试验设计主要考虑问题：试件设计、试验荷载设计、试验观测设计、试验误差控制措施、试验控制措施。

三、预加载作用：1使试讲各部分接触良好，进入正常工作状态;2检查全部试验装置是否可靠；3检查全部仪器仪表是否工作正常；4检查全体试验人员的工作情况，使他们熟悉自己的工作和职责以保证试验工作顺利进行。

建筑混凝土结构实体检测与检测要点论述

建筑混凝土结构实体检测与检测要点论述建筑混凝土结构实体检测是指对建筑混凝土结构进行检测和评估的过程，主要目的是确定结构的安全性和可靠性，以及确定结构是否符合设计要求。

在进行混凝土结构实体检测时，需要注意以下要点。

检测前需要进行充分准备工作。

准备工作包括了解结构的设计图纸和相关规范要求，深入了解检测对象的材料特性和使用年限，以及了解结构所处的环境条件等。

在准备工作中，还需确定检测的目标和方法，选择适当的检测设备和工具。

在进行混凝土结构实体检测时，需要关注以下几个方面。

第一，外观检查。

外观检查是通过目视观察结构的外观情况来判断结构的破损程度和受力状况。

在外观检查中，需要注意观察混凝土表面是否存在裂缝、渗漏和剥落等问题，以及观察结构是否有倾斜、下沉和变形等现象。

第二，非破坏性检测。

非破坏性检测是指在不破坏结构的情况下，通过一定的物理或化学手段对结构进行检测。

常用的非破坏性检测方法包括超声波检测、雷达检测、红外热成像和电磁检测等。

通过非破坏性检测，可以获得结构的声波传播速度、密度、腐蚀情况和内部缺陷等信息。

结构力学性能测试。

结构力学性能测试是通过实验室测试和现场测试，对结构的力学性能进行评估。

常用的结构力学性能测试方法包括静力试验、动力试验和模型试验等。

通过结构力学性能测试，可以获得结构的承载力、抗震性能和刚度等重要参数。

第四，材料性能检测。

材料性能检测是对混凝土、钢筋和外加剂等材料进行物理和化学性能测试。

常用的材料性能检测方法包括抗压试验、弯曲试验、冻融试验和化学分析等。

通过材料性能检测，可以了解混凝土的强度、抗裂性能和耐久性等重要参数。

第一，检测需全面且系统。

检测时应综合考虑结构的各个方面，包括承载能力、稳定性、耐久性和抗震性能等。

需要将各项检测结果综合起来，形成一个全面和客观的评估。

第二，检测需专业可靠。

检测工程师需要具备专业知识和丰富的实践经验，能够准确判断结构的问题和隐患，并提出合理的解决方案。

土木工程结构试验与检测知识点整理

土木工程结构试验与检测知识点整理（别太依赖……书还是要看个一两遍的……）第一章绪论【选择】研究性试验【目的】①验证结构计算理论的假定②为制订设计规范提供依据③为发展和推广新结构、新材料与新工艺提供试验依据检验性试验【目的】①检验预制构件或部件的结构性能，判定预制构件的设计及制作质量②检验结构工程质量，确定工程结构的可靠性【名词解释】①拟静力试验：利用加载系统对结构施加逐渐增大的反复作用荷载或交替变化的位移，使结构或构件受力的历程与结构在地震作用下的受力历程基本相似②拟动力试验：将地震实际反应所产生的惯性力作为荷载加在试验结构上，使结构所产生的非线性力学特征与结构在实际地震作用下所经历的真实过程完全一致【选择】结构实验分类①根据试验目的：研究性试验与检验性试验②根据荷载性质：静力试验与动力试验③根据试验对象：实体试验与模型试验第二章结构试验设计【填空】研究性试验包括4个阶段：设计、准备、实施、总结【填空】试件形状与尺寸要满足：在试验时形成和实际工作相一致的应力状态【选择】试件数量决定了：试验目的与试验的工作量试验数量受限于：试验研究、经费预算、时间期限【名词解释】加载图式：试验荷载在试验结构构件上的布置（包括荷载类型和分布情况）【简答】采用等效荷载时，必须全面验算由于荷载图式的改变对结构构件造成的各种影响；必要时应对结构构件做局部加强，或对某些参数进行修正；取弯矩等效时，需验算剪力对构件的影响，同时要把采用等效荷载的试验结果所产生的误差控制在试验允许范围内。

【简答】试验装置具体要求①应具有足够刚度②试验结构构件的跨度、支承方式、支撑等条件和受力状态应符合设计计算简图，且在整个试验过程中保持不变③满足构件的边界条件和受力变形的真实状态④满足试件就位支承、荷载设备安装、试验荷载传递和试验过程的正常工作要求【名词解释】加载制度：试验进行期间荷载与试件的关系【选择】量测项目分类①反映结构整体工作状况的整体变形：梁的挠度、转角、支座偏移等②反映结构局部工作状况的局部变形：应变、裂缝、钢筋滑移等【综合】仪器选择的要求①必须能满足试验所需的精度与量程要求②现场试验时，仪器所处条件和环境较复杂，影响因素较多，电测仪器的适应性不如机械式仪表，选用时应作具体分析和技术比较③为了简化工作，避免差错，量测仪器的型号规格应尽可能一致，种类越少越好【综合】量测仪器的要求（第四章P42）①符合量测所需的量程及精度要求②动力试验量测仪器，其线性范围、频响特性及相移特性等都应满足试验要求③对于安装在结构上的仪器或传感器，要求自重轻、体积小，不影响结构的工作④同一试验中选用的仪器种类应尽可能少，以便统一数据的精度，简化量测数据的整理工作和避免差错⑤选用仪器时应考虑试验的环境条件第三章加载设备与试验装置【选择】重物加载：重物直接加载与杠杆加载方法判断（见P20-21图3.1.1-3.1.5）【选择/填空】重物直接加载注意事项：当采用铸铁砝码、砖块、袋装水泥等作为均布荷载时，应注意重物尺寸和堆放距离；当采用砂、石等松散颗粒材料作为均布荷载时，切勿连续松散堆放，宜采用袋装堆放，以防止砂石材料摩擦角引起的拱作用；当环境湿度不同时，可能引起砂石重量随含水率而变化，造成荷载值的不稳定【选择】分配梁应为单跨简支形式，刚度足够大，重量尽量小，配置不宜超过两层，以免使用中失稳或引起误差（见P35图3.6.9）【选择】铰支座基本要求（见P35图3.6.10）①保证试件在支座处能自由转动②保证试件在支座处力的传递如果试件在支承处没有预埋支承钢垫板，试验时必须另加垫板【选择】支墩要求①要求支墩和地基有足够的刚度与承载力，在试验荷载下的总压缩变形不宜超过试验构件挠度的1/10②为防止支墩不均匀沉降及避免试验结构产生附加应力而破坏，要求各支墩应具有相同刚度③单向简支试件的2个支墩的高差应符合结构构件的设计要求，偏差不宜大于试件跨度的1/50第四章量测仪器与数据采集系统【名词解释】灵敏度：单位输入量所引起的仪表指标值的变化【名词解释】线性范围：保持仪器的输入量和输出信号为线性关系时输入量的允许变化范围【选择】P45公式4.2.6【填空】电阻应变仪的原理：通过惠斯登电桥，将微小电阻变化转变为电压或电流变化【选择】应变片数量①全桥电路：4个②半桥电路：2个③1/4桥电路：1个【选择】测振仪器①磁电式速度传感器主要技术指标：固有频率、灵敏度、频率响应和阻尼系数等②压电式加速度传感器主要技术指标：灵敏度、安装谐振频率、频率响应、横向灵敏度比和幅值范围（动态范围）等第五章静力试验（重点）【解答】掌握静载试验加载过程中荷载与试件的关系，包括预加载时间，静加载时间，满载时间，卸载时间，空加载时间（见P69图5.1.1）【填空】预载目的①使试件各部分接触良好，进入正常工作状态，荷载与变形关系趋于稳定②检验全部试验装置的可靠性③检验全部量测仪表工作正常与否④检查现场组织工作和人员的工作情况，起演习作用预载分三级进行，每级取正常使用荷载20%，每加（卸）一级，停歇10分钟【填空】简支梁试验等效荷载加载中，把均布加载转化为集中力加载服从等效原则【解答】应变测量布置测点：一般在梁承受正负弯矩最大的截面或弯矩有突变的截面上布置测点；对于变截面梁，应在抗弯控制截面上布置测点（即在截面较弱而弯矩值较大的截面上）；有时需在截面突然变化的位置上布置测点（截面选择见P73图5.1.5）【综合】裂缝量测主要内容：开裂荷载、裂缝位置、裂缝宽度和深度，及描述裂缝的发展和分布裂缝观测方法：（第四章P56）①肉眼观测（最常用最简易）在试件表面涂白石灰水并待其干燥②贴应变片③涂导电漆膜④超声波检测裂缝宽度量测仪器：①读数显微镜②裂缝读书卡裂缝测量方法：利用光学仪器、目测或利用应变传感器电测裂缝（第六章P126）裂缝检测：浅裂缝检测与深裂缝检测（第七章P159）①对于结构或构件上的裂缝，应检测裂缝的位置、长度、宽度和数量②必要时应剔除构件抹灰，确定砌筑方法、留槎、线管及预制构件对裂缝的影响③对于仍在发展的裂缝应进行定期的观测，提供裂缝发展速度的数据（第七章P178）裂缝观测：加载试验中裂缝观测重点应放在结构承受拉力较大部位及原有裂缝较长、较宽的部位，在这些部位应测量裂缝长度、宽度，并在混凝土表面沿裂缝走向进行描绘；加载过程中观测裂缝长度及宽度变化情况，可直接在混凝土表面进行描绘记录，也可采用专门表格记录；加载至最不利荷载及卸载后应对结构裂缝进行全面检查，尤其应仔细检查是否产生新裂缝，并将最后检查情况填入裂缝观测记录表，必要时可将裂缝发展情况绘制在裂缝开展图上（第九章P213）裂缝发展状况：当裂缝数量较少时，可根据试验前后观测情况及裂缝观测表对裂缝状况进行描述；当裂缝发展较多时，应选择结构有代表性部位描绘裂缝展开图，图上应注明各加载程序裂缝长度和宽度的发展；除以上资料整理外，还可根据需要整理各加载程序控制截面应变（或挠度）分布图、沿桥纵向挠度分布图及列出各加载程序时主要测点实测弹性变位（或应变）与相应的理论计算值的对照表，并绘出其关系曲线图【名词解释】延性系数：试验结构构件塑性变形能力的一个指标，等于在荷载下降段相应于破坏荷载的变形与相应于屈服荷载的变形的比值（见P82公式5.2.2）【选择/计算】试验数据取舍原则（见P87-88）1.量测数据修约①拟舍弃数字（小数点后）的最左一位数字小于5时，则舍去，即保留的各位数字不变②拟舍弃数字的最左一位数字大于5，或者是5，但其后跟有非全部为0的数字，则进一，即保留的末尾数字加1③拟舍弃数字的最左一位数为5，而右边无数字或皆为0时，若所保留的末尾数字为奇数则进1，为偶数则舍弃④复数修约，先将它的绝对值按上述规则修约，然后在修约值前加上负号⑤拟修约数值应在确定修约数字位数后，一次修约，不得多次按上述规则连续修约2.异常数据剔除①3σ准则（见P88公式5.4.1）②格拉布斯方法③肖维纳准则【掌握】P90例5.1.1第六章动力试验【填空】动荷载特性：作用力的大小、方向、频率及其作用规律等【填空】结构动力特性：结构的自振频率、阻尼比、振型等参数【填空】掌握判断自由振动法、自振法与脉动法（P104-108）【名词解释】结构对应于某频率振动的振型：结构按此自振频率振动时形成的弹性曲线【名词解释】动力系数：动挠度和静挠度的比值（P115公式6.3.4）第七章混凝土结构的检测【名词解释】非破损检测方法：在不损伤被检测结构构件的条件下，检查构件内在或表面缺陷，检测有关物理量的材料试验方法【选择】①回弹法属于一种常用的非破损检测方法②后装拔出法属于一种半破损检测方法【计算】回弹值的测定方法测试应在事先规定的测区内进行，每一构件测区数不少于10个每一测区设16个回弹点分别剔除3个最大值和3个最小值P151公式7.2.1【填空/计算】碳化深度测量：吹去洞中粉末，立即用浓度1%的酚酞酒精溶液滴在孔洞内壁边缘处，未碳化混凝土变成紫红色，已碳化的则不变色d m——测区平均碳化深度d m≤0.4mm，取d m=0；d m＞6mm，取d m=6mm当构件测区数少于10个时，按P153公式7.2.7确定混凝土强度推定值当不小于10个或按批量检测时，按P153公式7.2.8确定【选择】钻心法的芯样试件的钻取位置：应选择在受力较小的部位进行芯样钻取（如矩形框架柱长向边一侧压力较小处，梁的中心轴线或以下的部位等）【简答】超声回弹综合法的优点：①综合法可以减少混凝土龄期和含水率的影响②综合法可以内外结合，相互弥补回弹法和超声法的不足，较全面反映了混凝土的实际质量第八章地基承载力的检测【填空】高应变法，也称锤击贯入试验法。

建筑结构现场检测技术标准2019

建筑结构现场检测技术标准2019随着社会经济的发展和科技的进步，建筑结构的安全性和可靠性成为了人们关注的重点。

为了确保建筑物的结构安全，建筑结构现场检测技术标准2019应运而生。

本文将详细介绍建筑结构现场检测技术标准的内容和意义。

一、建筑结构现场检测技术标准的定义建筑结构现场检测技术标准是指对建筑结构进行实地检测和评估的一系列规范和方法。

它涵盖了建筑结构的材料性能、构造设计、施工工艺、使用环境等方面的要求，旨在保障建筑物的安全性和可靠性。

二、建筑结构现场检测技术标准的重要性1. 保障人身安全：建筑结构的安全性直接关系到人们的生命财产安全。

通过现场检测，可以及时发现和解决建筑结构存在的问题，防止事故的发生。

2. 延长建筑寿命：通过定期的现场检测，可以及时发现建筑结构的老化和损伤情况，采取相应的维修和加固措施，延长建筑物的使用寿命。

3. 提高建筑质量：建筑结构现场检测技术标准规定了建筑结构的设计、施工和维护要求，可以有效提高建筑质量，减少质量问题的发生。

三、建筑结构现场检测技术标准的内容1. 检测方法和工具：建筑结构现场检测可以采用非破坏性检测和破坏性检测两种方法。

非破坏性检测包括超声波检测、雷达检测、红外热像仪检测等；破坏性检测包括取芯、取样、拉力试验等。

不同的检测方法需要选择适当的工具和设备。

2. 检测要点和指标：建筑结构现场检测需要关注的要点包括结构的稳定性、承载能力、抗震性能、耐久性等。

对于混凝土结构，需要检测的指标包括强度、波速、渗透性等；对于钢结构，需要检测的指标包括焊接质量、腐蚀情况等。

3. 检测结果的评价和处理：建筑结构现场检测的结果需要进行评价和处理。

根据检测结果，可以对建筑结构的安全状况进行评估，并提出相应的处理措施，如维修、加固等。

四、建筑结构现场检测技术标准的应用范围建筑结构现场检测技术标准适用于各类建筑物的结构检测，包括住宅、商业建筑、工业厂房、桥梁、地铁隧道等。

无论是新建建筑还是既有建筑，都需要进行结构现场检测，以确保其安全可靠。
