浅谈曳引式电梯钢丝绳的检验流程
浅谈曳引式电梯钢丝绳的检验流程
浅谈曳引式电梯钢丝绳的检验流程摘要：钢丝绳是电梯的重要组成部分，连接着轿厢和对重，担负着电梯的曳引提拉，承受着电梯所有的重量。
由于其在运行中围绕着曳引轮，导向轮，反绳轮等运转，因此曳引钢丝绳应当保证具有相当的拉伸强度，疲劳强度，韧性以及耐磨性等。
作为重要的电梯部件，在检验过程中应当对其充分的把关，以满足电梯的安全使用要求。
关键词：曳引式;检验流程;电梯钢丝绳1.钢丝绳的特性与结构钢丝绳是机械中常用的柔性传力构件，是由若干钢丝先捻成股，再由若干股捻成绳。
一般中心还有用纤维或金属制成的绳芯，以保持钢丝绳的断面形状和贮存润滑剂。
一般钢丝绳都是圆形股钢丝绳，而且按照绳中钢丝接触的状态分为点接触钢丝绳、线接触钢丝绳和面接触钢丝绳。
电梯中广泛使用的是线接触钢丝绳。
钢丝绳根据绳和股的捻制方向分为交互捻和同向捻。
交互捻钢丝绳由于绳和股的扭转趋势相反，使用中不易松散和扭转，所以常用于悬挂的场合。
2.钢丝绳的检验重点及流程2.1机房。
查看钢丝绳绳端固定情况，固定应当可靠，弹簧、螺母、开口销等连接部件无缺损，螺母应当紧固。
钢丝绳绳头应安装防护罩以防止意外划伤。
曳引轮应装设挡绳装置，并测量间隙，8mm钢丝绳与挡绳杆距离为2mm，10-13mm钢丝绳与挡绳杆距离为2-3mm。
曳引轮外应装设护罩防止意外夹切事故。
钢丝绳防水台阶应高出地面50mm，钢丝绳外侧到圈框内缘的距离应在20-40mm。
限速器钢丝绳不应有弯折断丝的情况。
2.2井道。
查看钢丝绳外形，当出现笼状畸变、绳芯挤出、扭结、部分压扁、弯折时应当报废。
查看钢丝绳是否锈蚀，以及锈蚀情况。
用宽钳口游标卡尺测量钢丝绳直径，磨损后的钢丝绳直径小于钢丝绳公称直径的90%应当报废。
钢丝绳张力应保证均匀，用测力计测量钢丝绳张力，张力偏差应在5%之内。
将电梯检修开至顶层，顺着钢丝绳的方向向上检查，查看钢丝绳是否与曳引轮、导向轮绳槽对应，以免错槽。
将电梯检修运行，用抹布在安全的位置包裹钢丝绳，看钢丝绳是否有断丝，并且查看断丝情况，当出现以下情况时应当报废：断丝分散出现在整条钢丝绳，任何一个捻距内单股的断丝数大于4根;或者断丝集中在钢丝绳某一部位或一股，一个捻距内断丝总数大于12根（对于股数为6的钢丝绳）或者大于16根（对于股数为8的钢丝绳）。
浅谈电梯钢丝绳检验技术分析

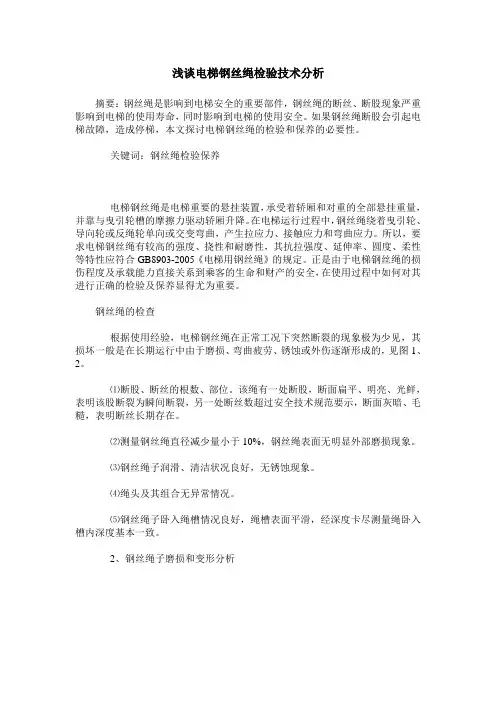

浅谈电梯钢丝绳检验技术分析摘要：钢丝绳是影响到电梯安全的重要部件，钢丝绳的断丝、断股现象严重影响到电梯的使用寿命，同时影响到电梯的使用安全。
如果钢丝绳断股会引起电梯故障，造成停梯，本文探讨电梯钢丝绳的检验和保养的必要性。
关键词：钢丝绳检验保养电梯钢丝绳是电梯重要的悬挂装置，承受着轿厢和对重的全部悬挂重量，并靠与曳引轮槽的摩擦力驱动轿厢升降。
在电梯运行过程中，钢丝绳绕着曳引轮、导向轮或反绳轮单向或交变弯曲，产生拉应力、接触应力和弯曲应力。
所以，要求电梯钢丝绳有较高的强度、挠性和耐磨性，其抗拉强度、延伸率、圆度、柔性等特性应符合GB8903-2005《电梯用钢丝绳》的规定。
正是由于电梯钢丝绳的损伤程度及承载能力直接关系到乘客的生命和财产的安全，在使用过程中如何对其进行正确的检验及保养显得尤为重要。
钢丝绳的检查根据使用经验，电梯钢丝绳在正常工况下突然断裂的现象极为少见，其损坏一般是在长期运行中由于磨损、弯曲疲劳、锈蚀或外伤逐渐形成的，见图1、2。
⑴断股、断丝的根数、部位。
该绳有一处断股，断面扁平、明亮、光鲜，表明该股断裂为瞬间断裂，另一处断丝数超过安全技术规范要示，断面灰暗、毛糙，表明断丝长期存在。
⑵测量钢丝绳直径减少量小于10%，钢丝绳表面无明显外部磨损现象。
⑶钢丝绳子润滑、清洁状况良好，无锈蚀现象。
⑷绳头及其组合无异常情况。
⑸钢丝绳子卧入绳槽情况良好，绳槽表面平滑，经深度卡尽测量绳卧入槽内深度基本一致。
2、钢丝绳子磨损和变形分析图1 图2⑴机械磨损。
磨损包括钢丝绳表面、股与股之间、丝与丝之间的磨损，钢丝绳的机械磨损主要为外部均匀磨损、变形磨损和内部磨损3种。
①纯机械磨损。
一般来说，电梯钢丝绳在使用过程中由于其硬度比绳槽高，磨损很慢，但由于张力、槽型、钢丝绳在绳槽中打滑、偏磨、打滚而与绳槽产生摩擦，由此，对钢丝绳产生磨损，这种情况下的磨损是均匀的。
②变形磨损。
是指钢丝绳在某一段内的局部磨损，由于钢丝绳和曳引轮经常发生慢性位移或钢丝绳在曳引轮上剧烈振动、冲击造成的，使得钢丝绳局部挤压变形，虽然钢丝绳截面积并未减少，但局部的钢丝材质已受损，容易断丝。
电梯曳引钢带及检验技术
电梯曳引钢带及检验技术工业技术电梯曳引钢带及检验技术王毅(江苏省特种设备安全监督检验研究院昆山分院215316)摘要:针对电梯悬挂装置采用的新材料…钢带技术的成熟运用,在实际检验中提出了曳引钢带的单项检验方案关键词:曳引钢带节能检验方案一前言1854年,人类历史上第一部安全升降梯诞生在纽约水晶宫举行的世界博览会上.从那以后,升降梯在世界范围内得到了广泛应用.随着当今世界科学技术的高速发展,电梯制造技术也呈高速发展的态势.奥的斯公司在2000年开发的GeN2系列电梯中首次提出了聚氨酯扁平复合钢带技术;迅达公司开发的Schindler3300系列电梯中采用了ARAMID纤维曳引绳技术.由此可见,节能技术,安全技术以及新材料的应用等,将成为中国电梯企业的研究方向.为了响应国家节能增效的政策,节能产品依然占据市场主导地位.同样新技术,新材料的问世对特种设备检验机构也提出了新的检验要求.二,曳引钢带的说明随着城市高层建筑的飞速发展,电梯的悬挂装置…钢丝绳需求量也在迅速上升,技术要求也不断提高.按照原有机械设备,工艺生产制造的电梯钢丝绳已很难全面满足高层高速电梯的需求.目前"节能"已成为电梯市场上主题和热点,因此,作为电梯的心脏,曳引机将向更加小型化发展, 这势必导致钢丝绳制造企业不断研发,推广如钢带,纤维曳引绳等的新型材料来适应曳引机的发展.电梯钢丝绳的特点是结构紧密,柔软,使用伸长小,疲劳性能高.聚氨酯复合钢带的高曳引力和高柔韧性让相配套的永磁无齿轮主机,体积比其他电梯产品主机小70%,可轻松实现无机房/fl,机房设计,节省了建筑空间,降低了建造成本;钢带比传统钢丝绳含有更多的钢丝数量,在具有相同曳引力的情况下,钢带整体重量比传统钢丝绳轻2O%,在正常运行条件与专业维修保养的条件下寿命是传统钢丝绳的2到3倍. 曳引钢带在永磁同步无齿轮曳引机上的成功应用,为电梯带来的是节省空间,降低成本,增加使用寿命等一系列的节能效果.因此,扁平聚氨酯复合钢带,纤维曳引绳等新型的节能材料的推广运用,加快了曳引机往更小型的永磁同步无齿轮曳引机发展的步伐,最终使电梯往更节能,更绿色,更完善的方向发展.三检验技术随着曳引钢带技术的成熟并加以成功地运用到电梯产品中,对于特种设备检验检测机构来讲,传统的钢丝绳的检验要求和方法已经不能满足实际检验的需要了. 下面就针对曳引钢带的检验谈一谈: (一)企业检验要求和处理方法曳引钢带的设计制造企业自有一套成熟的检验方法,见如下描述:进入轿顶运行轿厢至限位开关处检查如下项目:1,曳引钢带的方向是否正确;2,主机端和轿厢端终端悬挂装置的螺母及销钉是否安装正确;3,曳引钢带是否在反绳轮及曳引机轮槽中央且偏差在lmm以内;4,曳引钢带断带开关是否安装正确且动作可靠;5,曳引绳头中是否长弹簧在主机端,短弹簧在轿厢绳头板端;6,曳引绳头中的金属套,尼龙套是否安装正确;7,曳引绳头弹簧距离一致;8,聚氨脂保护层是否出现可见损坏. (二)检验规程的要求可见检规中对曳引钢带检验提出了按照制造单位提供的方法进行检验.根据产品的特点及检规的规定,我们对曳引钢带的单项检验提出如下方案:(如表1) (三)曳引钢带检验方案l,范围:电梯的悬挂装置为扁平钢带,仅针对曳引扁平钢带(以下简称钢带)的单项检验.2,依据1)TSGT7001—2009((电梯监督检验和定期检验规则一曳引与强制驱动电梯》2)GB75882003((电梯制造与安装安全规范》3)GB10060-1993电梯安装验收规范》如上述相关规范,标准被修订,应以最新规范,标准为准.3,检验方法,内容和要求1)检验人员现场检验至少由2名持电梯检验员以上资格证书的人员进行.2)检验仪器设备表1(1)钢直尺(2)钢丝绳探伤仪(必要时)检验的仪器设备及计量器具应在计量检验合格的有效期内;并且其精度要求应满足检规的要求.3)检验条件(1)机房空气温度应保持在540℃之间,湿度应保持在电梯及检验所允许的范围内;(2)电网输入电压应正常,电压波动应在额定电压值4-7%的范围内;(3)环境空气中不应含有腐蚀性和易燃性气体及导电尘埃,特种电梯工作环境中腐蚀性和易燃性气体及导电尘埃不应超过该电梯额定指标;(4)检验现场(主要指机房,轿顶,底坑)应清洁,不应有与电梯工作无关的物品和设备,相关现场应放置表明正在进行检验的警示牌.4)检验内容,要求(1)钢带不应有过度磨损,断股等缺陷,断丝数不应超过报废标准.出现如下情况应予以报废:①严重的钢带磨损,钢带已被磨亮;②钢带严重磨损,出现内嵌条痕;③钢丝股完全暴露出来,钢丝股从橡胶包层中暴露出来;④钢带生锈出现严重的"粗糙面"等等.(2)曳引绳绳端固定应当可靠,符合GB7588—2003中9.2.3.1要求.弹簧,螺母, 开口销部件无缺损.5)检验方法:(1)查阅相关企业自检纪录,对提供的文件,资料进行审查;(2)对资料审查有质疑时到现场,目测检查钢带的方向是否正确;主机端和轿厢端终端悬挂装置的螺母及销钉是否安装正确;曳引绳头中是否长弹簧在主机端,短弹簧在轿厢绳头板端;曳引绳头中的金属套, 尼龙套是否安装正确;曳引绳头弹簧距离是否一致;(3)动作检查曳引钢带断带开关是否安装正确且动作可靠;(4)进入轿顶,以检修状态上行轿厢至限位开关处,用钢直尺测量钢带末端的弹簧长度;然后从顶层处至井道底部.按需要(转下页)出现下列情况之一时,悬挂钢丝绳和补偿钢丝绳应当报废:(1)用钢丝绳探伤仪或者放大镜全长检测或①出现笼状畸变,绳芯挤出,扭结,部分压扃,弯折;者分段抽测;测量并判断钢丝绳直径变化情5悬挂5.1②断丝分散出现在整条钢丝绳,任何一个捻距内单股况.测量时,以相距至少lm的两点进行,悬挂装置补偿装置的磨的断丝数大于4根;或者断丝集中在钢丝绳某一部位装置在每点相互垂直方向上测量两次,四次测量损断丝变形等情况或一股,一个捻距内断丝总数大于l2根(对于股数为值的平均值,即为钢丝绳的实测直径.补偿装C6的钢丝绳)或者大于16根(对于股数为8的钢丝绳);(2)采用其他类型悬挂装置的,按照制造单位置及旋③磨损后的钢丝绳直径小于钢丝绳公称直径的90%.提供的方法进行检验转部件采用其他类型悬挂装置的,悬挂装置的磨损,变形等防护应当不超过制造单位设定的报废指标5.2悬挂钢丝绳绳端固定应当可靠,弹簧,螺母,开口销端部等连接部件无缺损.目测,或者按照制造单位的规定进行检验固定采用其他类型悬挂装置的,其端部固定应当符合制造C单位的规定68WWW.spyzlzz170117商品与质量?学术刊工业技术对于甜炼乳调制技术的探讨王宇洁杨郁荭(黑龙江省完达山乳业股份有限公司黑龙江哈尔滨150078)摘要:在我国,随着我国的社会主义进程的不断加快.和我国的经济的迅猛发展.我国人民群众的生活水平也在日益的提高,对于各种食品的需求量也在逐渐的加大,特别是关于健康及营养并存的食品,比如说乳制品.而对于乳制品来说,不同的乳制品有着不同的加工调制方法,这些调制方法都与乳制品的营养有着密切的相关.因此本文着重的讨论了甜炼乳调制技术,目的是可以使我国行业的甜炼乳调制技术更加成熟,可以在实际的生产中发挥着更加巨大的作用关键词:甜炼乳调制技术探讨前言:乳制品自古以来就是一种非常具有营养而且还是具有高热量的食品,因此无论在任何遥远的古代还是发达的现代,也无论是西方还是在东方,它都受着非常广泛的欢迎.在使用乳制品源远流长的历史中,越来越多的乳制品被制造出来供人们享用.同时,随着现代科技的快速发展,现代先进的科学技术也应用到乳制品的制作工程中,特别是对于甜炼乳的制作.因此,本文系统的阐述了甜炼乳的制作过程,这样做的目的是将这种制作方法可以更好的推广与传播,令其发挥更大的作用,在更多的实际生产中得到应用,最大程度上推动本行业的发展,为广大的人民群众做贡献.甜炼乳是一种以乳脂,无脂肪乳固形物和糖(乳糖)为基础的浓缩奶.它保持高糖含量的形式,糖比例至少必须达到62.5%.它主要由乳脂9.O%,乳固形物31%,固形物总量74%.非脂肪乳固形物22.O%,糖43.0%, 水26%,以及其它成分组成.1对于甜炼乳加工设备的探讨使用的混合罐应装有特别设计的高功率,高转速的搅拌器,速度为17000转/分钟或更高.这样,便在混合液中产生一般涡流,使集体混合.最理想的是将奶粉经计量后连续地直接加入混合罐中,这样它便可以直接进入搅拌器产生的涡流之中.在加工甜炼时这种类型的混合器总是必要的,由于需在尽可能快地将奶粉溶解成为高固形物含量浓液,此外,随着添加奶粉要加糖,糖通常都是直接加入混合罐中的.在奶粉溶解的后阶段,混合料的粘度相对增加,这一阶段昆合罐须要通过一外部高速泵来进行循环,以增加额外的动力.2对于甜炼乳搅拌步骤的探讨首先是将所需用的水加入混合罐,将温度调节至45～50℃,其次是在连续高速搅拌下,将相应量的脱脂奶粉加人.再次是在奶粉充分疏散后,静J卜15分钟,以便充分再水解.第四个步骤是连续高速搅动,加入所需量的糖.第五个步骤是将混合温度调节至50～55℃,加入所需量的再稀释的脱水乳脂.这一工序在调制液体奶的加工中可经过计量的均质工序前立即加入混合液.3对于甜炼乳浓缩调制步骤的探讨第一个步骤是完全调匀的奶/糖混合液随后进行过滤或澄清,进入热交换器.第二个步骤是在第一段(蓄热),尽可能均质化了的混合液应加热至55～60℃,单段处于低压状态(30～40公斤/厘米2).由于甜炼乳的脂肪含量提高或处于一种粘稠状态,在储存期间通常不会产生问题,所以其加工过程中均质不是必须进行的.但是,均质可对制品的初粘度有影响,因此,有时也许是必要的.第三个步骤是在均质之后,混合体在热交换器的下一段进行巴氏杀菌.巴氏杀菌温度通常至少须80℃,在这种温度下, 持续时间应增加,其时间范围为30秒至2分钟,巴氏杀菌和持续时问亦对最终产品的粘稠度有影响.第四个步骤是经杀菌的混合液最后冷却至50℃.第五个步骤是达到50℃的混合液随后进入真空冷却器.在这个容器中通常是通过与多级喷射器相连的水冷器来保持真空度,在这里产生快速蒸发率,同时甜炼乳被冷却至2O～25℃.由于伴随着蒸发,一部分水被除去,在真空冷却过程中产品的固形物总量增至5～6%.第六个步骤是在真空冷却期间或其后,应在甜炼乳中g1人纯糖晶种,乳糖必须精磨至尽可能小的颗粒.在冷却的最后一段,引晶技术被利用于促进乳糖结晶.这样可以保证最终产品的结构细腻,避免出现大颗粒糖砂的缺点.乳糖引晶通常是在甜炼乳的最佳温度(30～32℃)时添加0.05%.引晶加工既可通过在混合液达到最佳温度时,直接将所须量精制乳糖加入真空冷却器,亦可在冷却加工过程中,将引精乳糖加到装有搅拌器的密封无菌的甜炼乳贮槽里,甜炼乳通过一定量抽送泵从此贮槽注入成批的混合液中.第七个步骤是经过真空冷却的甜炼乳储存在一密封槽中,此槽装有缓慢转动的振动叶搅拌器.这些贮槽亦可装配上一些传感器以便对储存产品的数量进行测定.在储槽中,加工完毕的甜炼乳通常要保存过夜,并且将注入温度控制在20～25 ℃之间.最后是在储存之后,各种成分经过检验,便可将奶装罐了.装罐是在一台合适的装罐机上进行的,通常是采用转动式的. 装罐机应当总是安装在单独的空调的屋子中.此屋中应保持稍高的过滤空气气压.这间房子只准安装装罐机,以及有关的顶部密封设备.空罐被运输带送人此屋,首先经过一蒸汽或火焰灭菌器进入装罐机.同样, 罐盖应分别运人盖仓之中,也须在使用之前经过蒸汽装置或火焰装置,或其它灭菌装置.结语从以上的甜炼乳加工调制过程我们可以看出,甜炼乳的调制是一个非常复杂而细致的过程,因此在实际的过程当中,我们一定要进行科学而严密的监督,绝对不能有丝毫的松懈,只有这样,才能最大限度的保证甜炼乳调制的成功.当然,在实际的生产应用的过程中,我们也要鼓励新方法新技术的应用,只有这样,才能使我国的甜炼乳的加工调制在原有的基础上有着更大的进步.这样做的目的不仅仅是加快整个行业的进步,同时也是为了我国广大的人民群众的健康以及营养考虑.参考文献【1]王璋食品化学(第三版)【M】北京:中国轻工业出版社,2000[2】王璋食品科学(第五版)【M】北京:中国轻工业出版社.200】【3】钱和,华晓娟食品卫生原理(第四版)[M】北京:中国轻工业出版社,2001a(接上页)在每一楼层驻停,检查钢带.也可以手持干净抹布运行感受钢带表面的磨损情况.必要时用钢丝绳探伤仪全长检测或分段抽测.6)现场检验时检验人员应当如下执行安全程序:(1)切断总电源开关后,应当在总电源开关处挂上"禁止合闸,有人工作"的警示牌,或派专人看护.(2)检验人员应当口令清晰准确.配合人员应当在确认口令后实施操作.(3)应当按照检验仪器设备操作规程的规定,使用检验仪器设备.使用之前应当核查其有无异常,不得使用异常仪器仪表.(4)如发现异常或者特殊情况,检验人员经书面请示技术负责人认可,按照国家有关标准增加检验项目,得到认可后可采取补检的方法对增加的项目进行检验.(5)对于不具备现场检验条件的电梯,或者继续检验可能造成安全和健康损害时,检验人员可以终止检验,并书面说明原因(6)因故障(包括停电)停止检验时,必须切断总电源.四,结束语我国是人口大国,土地资源日趋珍贵,未来对高层建筑需求将加快,高层电梯的增长也会加大.因此,电梯行业间的竞争也日趋明显,节能技术,环保技术,安全技术以及新材料的应用等,将成为电梯企业的研究发展方向.快速的特种设备新技术的发展,给特种设备检验检测机构提出了严峻的要求.我们只有不断的提高,努力研究新的检验方法以适应新技术的发展.也请电梯界的各位专家,同行不吝赐教,使我们特种设备检验检测机构的检验技术不断提高,共同努力把中国的电梯往更节能,更高效,更绿色,更安全的方向发展.参考文献【1】Ⅸ特种设备安全监察条例》中华人民共和国国务院令第549号公布?2009—124[2】TSGT70012009《电梯监督检验和定期检验规则曳}l与强制驱动电梯》[3】GB7588—2003《电梯制造与安装安全规范》【4】0B10060—1993电梯安装验收规范》【5】缑庆林国内电梯钢丝绳生产状况分析钢丝指南信息网,2008一{I一24作者简介:王毅,女(197j一),重庆人,总工程师,主要负责机电类特种设备检验技术.商品与质量2011年3月刊69。
钢丝绳检测操作规程(3篇)
钢丝绳检测操作规程引言：为了确保钢丝绳在使用过程中的安全性和可靠性，进行定期检测是非常重要的。
本操作规程旨在规范钢丝绳的检测操作流程，保证检测结果的准确性和可靠性。
一、检测准备1.1 检测前将钢丝绳清洁干净，并进行外观检查，排除可能对检测结果产生影响的外部因素。
1.2 确认检测设备和工具的完好性，并对其进行必要的校准和检查。
1.3 确定检测方法，包括非破坏性检测和破坏性检测等，根据具体情况进行选择。
二、非破坏性检测2.1 磁粉检测法2.1.1 将磁化设备进行校准和检查，并确保能够产生足够的磁场。
2.1.2 在钢丝绳上均匀涂抹磁粉液，等待一段时间使磁粉液充分渗透。
2.1.3 使用磁粉检测设备进行磁力线圈扫描，并观察是否有裂纹、断股等缺陷。
2.1.4 根据检测结果进行评估，并记录相关数据。
2.2 超声波检测法2.2.1 将超声波检测设备进行校准和检查，并确认检测头的完好性。
2.2.2 将检测头放置在钢丝绳上，以一定的速度进行扫描，并观察是否有反射信号。
2.2.3 根据反射信号的强度和时间来判断是否存在缺陷，并进行评估。
2.2.4 记录检测结果和数据。
三、破坏性检测3.1 金相显微镜检测法3.1.1 将钢丝绳切割成一定尺寸的试样，并进行必要的抛光处理。
3.1.2 将试样放置在金相显微镜下进行观察，并使用显微镜进行巡视和测量。
3.1.3 根据观察结果和测量数据，评估试样的组织结构和缺陷情况。
3.1.4 记录检测结果和数据。
3.2 拉伸试验法3.2.1 将试样放置在拉伸试验机上，并进行必要的调整和校准。
3.2.2 以固定的速度施加拉伸力，直至试样断裂。
3.2.3 根据断裂前的拉伸力和断裂位置，评估试样的强度和韧性。
3.2.4 记录检测结果和数据。
四、检测评估与报告4.1 根据检测结果和数据，进行评估并判断钢丝绳的安全性和可靠性。
4.2 缺陷的评估应综合考虑其大小、位置、数量和分布等因素。
4.3 在评估结果合格的情况下，编制检测报告，并将报告提交给相关部门或单位。
电梯曳引钢丝绳的检验
《装备维修技术》2021年第4期—387—电梯曳引钢丝绳的检验苗 硕（河北省特种设备监督检验研究院唐山分院，河北 唐山 063000）引言在电梯组成中最重要的悬挂装置就是电梯曳引钢丝绳，电梯曳引钢丝绳主要负责承担电梯轿厢的重量，同时还能决定电梯运行的升降情况，要想保证电梯运行的安全就需要做好曳引钢丝绳的安全工作。
1曳引钢丝绳的选择电梯钢丝绳主要由绳股、绳芯、绳股钢丝等组成，目前常见的曳引钢丝绳形式有：外粗式、粗细式、填充式。
我国常用的电梯钢丝绳形式大部分以外粗式为主，如表所示是电梯钢丝绳的结构和直径情况： 钢丝绳规格 直径（mm） 6*19S+NF 6，8，10，11，13，16，19，22 8*19 S+NF 8，10，11，13，16，19，22 各国钢丝绳的规格也会根据实际情况的不同而有一定的差别，在选择钢丝绳的过程中需要注意以下内容：首先选择的钢丝要韧性好、强度始终；其次钢丝绳直径的收缩率要尽可能的小；最后要注意绳芯的材料选择。
2曳引钢丝绳的检验电梯钢丝绳在正常工作下会受到磨损、锈蚀等影响让电梯无法正常工作，为了避免这种情况发生需要定期的对这些曳引钢丝绳进行检测。
2.1钢丝绳磨损和变形情况的检查 钢丝绳的机械磨损主要包括以下几种：第一种纯机械磨损，电梯钢丝绳在使用的过程中有时会受到钢丝绳打滑、打滚的情况产生磨损，这种磨损一般都是比较均匀的磨损：第二种是变形磨损，变形磨损主要指电梯钢丝绳在使用一段时间之后因剧烈振动和冲击发生的挤压变形，这种挤压变形情况经常会受到断丝的威胁，进而影响到电梯的正常使用；第三种是内部磨损，因为电梯钢丝绳在使用的过程中经常会受到弯曲的影响增加股与股之间的压力进而产生压痕，严重的时候还会发生折断的情况。
在检验的过程中需要仔细观察钢丝绳直径的变化情况，同时还需要借助游标卡尺的使用。
根据我国《电梯监督检验规程》的文件内容中有明确 规定：如果钢丝绳公称的直径小于90%的时候就算是没有发生断裂情况也需要进行报废处理。
电梯曳引钢丝绳检查与维护
电梯曳引钢丝绳检查与维护摘要电梯曳引钢丝绳是电梯的重要部件，其安全性关系到电梯的正常运行和乘坐人员的人生安全。
因此正确选择、检查和维护电梯曳引钢丝绳不仅关系到电梯的安全和正常运行，而且对延长曳引钢丝绳的使用寿命也是至关重要。
关键词电梯；曳引钢丝绳；检查；维护1 曳引钢丝绳的选择曳引钢丝绳是电梯的柔性传力构件，用特号或1号钢丝，围绕用新的硬质纤维麻或新的聚烯烃类的合成纤维制成的绳芯捻制而成，其钢丝直径限制在0.25 mm～1.8 mm之间，是采用符合GB699—88（优质碳素结构钢技术条件）规定的优质碳素结构钢制成。
常用的曳引钢丝绳有两鲁式（S型）和瓦林吞式（W型）。
GB8903—88《电梯用钢丝绳》规定电梯使用线接触西鲁型钢丝绳作曳引钢丝绳。
目前，国产电梯普遍使用西鲁式8或6钢丝股的钢丝绳。
根据国家标准规定对钢丝绳进行选择时，首先要识别标志，就能确认钢丝绳适合电梯用的类型，避免盲目选择，电梯钢丝绳绳芯选择具有支撑和固定绳股位置以改善绳丝之间的接触，减缓冲击载荷，能储存润滑剂，具有良好的挠性（即易于弯曲的特性），能减小钢丝绳绕着曳引轮、导向轮和反绳轮作反复弯曲时受到的应力，有利于延长使川寿命，符合安全系数，保证钢丝绳安全性与曳引轮轮槽相吻合的前提下，尽量选择曳引轮节圆直径与钢丝绳直径比值越大的钢丝绳，选择剑合适的电梯用钢丝绳。
2 曳引钢丝绳的检验根据使用经验，电梯钢丝绳在正常工况下突然断裂的现象少见，其损坏一般是在长期运行中由于磨损、弯曲疲劳、锈蚀或外伤逐渐形成的。
2.1 钢丝绳的检查电梯钢丝绳所处状况的好坏直接关系着设备和乘客的安全，必须引起足够的重视，工作中应仔细观察和慎重检查，其检查内容包括：检查断丝的根数、部位和捻距断丝情况；钢丝绳直径变细情况；除目测外定期用游标卡尺测量绳径和磨损情况；检查电梯钢丝绳的张力，各绳张力相互差值不应超过5％；钢丝绳的润滑、清洁和锈蚀情况；绳头及其组合情况，全长有无其它异常情况，如绳的异常伸长变化等。
浅谈电梯曳引钢丝绳的检查维护技术分析
浅谈电梯曳引钢丝绳的检查维护技术分析作者：刘耀龙来源：《商品与质量·学术观察》2013年第03期摘要：本文介了绍电梯曳引钢丝绳选择和检查维护相关内容，并针对钢丝绳磨损维护，提出选择和检查维护有效方法，有利于提高电梯曳引钢丝绳的使用寿命及安全性。
关键词：电梯曳引钢丝绳选择和检查维护1、曳引钢丝绳的检查与维护曳引钢丝绳使用过程中，由于受到各种应力的作用，同时还受到摩擦、腐蚀等因素的影响，使曳引钢丝绳易产生疲劳、断丝或磨损。
因此必须对曳引钢丝绳进行定期的检查与维护，才能保证曳引钢丝绳的安全性和使用寿命。
具体的检查与维护方法如下：1.1曳引钢丝绳的检查曳引钢丝绳的检查，主要包括断丝；钢丝绳直径；钢丝绳张力；钢丝绳的润滑、清洁和锈蚀，绳头及其组合等几个方面的内容。
（1）检查断丝的根数、部位和捻距断丝，主要用目测方法，以慢车运行，每行1m目测检查一次。
重点检查运动段钢丝绳，一个捻距中的断丝数。
通过断丝检查，尤其对一个捻距内断丝的检查，不仅可判断钢丝绳继续承载的能力和断丝发展速度，并且可间接预测钢丝绳的使用寿命。
（2）钢丝绳直径的检查，重点是检查运动段钢丝绳，应用游标卡尺测量方法如图2所示。
测量应在钢丝绳平直部位，相距至少1m的两点上进行，在每点相互垂直方向上测量两次，取四次测量值的平均值，既为钢丝绳的实测直径。
通过对直径检查，可以反映该绳直径的变化速度、钢丝绳是否承受过较大的冲击载荷、捻制时股绳张力是否均匀一致、绳芯对股绳是否保持足够的支撑能力和钢丝绳的磨损情况。
（3）钢丝绳的张力检查。
根据GB/T 10060-2011《电梯安装验收规范》规定，每根曳引钢丝绳受力应相近，且每一根钢丝绳张力与平均值偏差不应超过5%。
检查方法：轿厢停在井道2/3高度处，用弹簧测力计将对重侧钢丝绳逐根水平拉动，拉动的距离应相同，一般不小于100mm。
（4）钢丝绳的润滑和清洁情况检查。
根据GB8903《电梯用钢丝绳》规定，曳引钢丝绳表面应保持清洁不粘有杂质，并宜涂有薄而均匀的ET极压稀释型钢丝绳脂。
曳引式电梯钢丝绳的检验方法与细节浅谈
曳引式电梯钢丝绳的检验方法与细节浅谈曳引钢丝绳的安全关系着电梯运行的安全。
本文首先介绍电梯钢丝绳的基本构造，基本要求，检验标准规范，阐述了电梯定期检验过程中应注意的常见的一般性问题，有针对性地给出了钢丝绳使用保养的建议。
标签：电梯；曳引钢丝绳；检验；保养前言：日常电梯检验工作中需掌握国家标准对钢丝绳的检验要求、缺陷识别、报废标准。
此外，有時还需验证钢丝绳的曳引能力，安全系数等参数。
一、曳引钢丝绳的一般结构钢丝绳由钢丝、绳股和绳芯组成。
钢丝绳的基本强度单元为钢丝，钢丝以及绳股在不同的数目、形状、组合形式、排列规律、接触状态等情况下，就形成了多种多样的股的结构与绳的结构，这些结构同时也体现了钢丝绳的主要特性。
曳引钢丝绳常采用西鲁式（X型）和瓦灵吞式（W型）。
电梯钢丝绳均选用带浸油的纤维绳芯，绳芯支撑和固定绳股位置以致改善绳丝之间的接触，减缓冲击载荷，绳芯可以存储润滑油，使钢丝润滑良好。
二、曳引钢丝绳的曳引能力根据GB7588-2003《电梯制造与安装安全规范》中规定：“钢丝绳曳引应满足以下三个条件：（a）轿厢装载至125%8.2.1或8.2.2规定额定载荷的情况下应保证平层状态不打滑；（b）必须保证在任何紧急制动的状态下，不管轿厢内是空载还是满载，其减速度的值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；（c）当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不可能提升空载轿厢。
”三、曳引钢丝绳的安全系数GB7588-2003《电梯制造与安装安全规范》中规定悬挂钢丝绳的安全系数值：“对于用三根或三根以上钢丝绳的曳引驱动电梯为12；对于用两根钢丝绳的驱动电梯为16；对于卷筒驱动电梯为12”。
同时指出：“安全系数是指装有额定载荷的轿厢停靠在最低层站时，一根钢丝绳的最小破断载荷（N）与这根钢丝绳所受的最大力（N）之间的比值”。
这规定了静载状况下的钢丝绳安全系数，附录N（标准的附录）“曳引绳安全系数的计算”对于电梯运行过程中多次弯折等动载情况下提供计算验证公式。
电梯定期检验中曳引钢丝绳的检验
电梯定期检验中曳引钢丝绳的检验赵育（江苏省特种设备安全监督检验研究院无锡分院，江苏无锡214000）摘要：曳引钢丝绳作为电梯系统关键部件之一，其性能质量对电梯运行安全性起到了至关重要的作用。
随着电梯使用年龄及频率的增加，曳引钢丝绳势必会产生一定损耗。
从曳引钢丝绳的主要问题表现出发，针对电梯定期检验中遇到的问题进行重点探讨，并提出相关检验方法。
关键词：曳引钢丝绳；定期检验；主要问题；检验方法中图分类号：X941文献标识码：B DOI：10.16621/ki.issn1001-0599.2018.09D.310引言随着城市化进程的不断加快，电梯已成为城市建筑中必不可少的运输工具。
但随之而来的电梯安全也日益受到人们的广泛关注。
电梯曳引钢丝绳作为电梯重要的悬挂装置，决定了电梯运行的安全性和舒适性。
因此，在电梯定期检验过程中，检验人员应对曳引钢丝绳的使用状况进行准确识别，并针对发现的问题做进一步分析，保证电梯安全有效运行。
1曳引钢丝绳主要问题曳引钢丝绳的主要问题可以简单地分为“内部损伤”和“外部损伤”。
“内部损伤”表现出来的主要问题：内部绳芯断裂、钢丝内断、钢丝绳受力不均、应力积聚等；“外部损伤”表现出来的主要问题：磨损、变形、锈蚀、油污、绳芯外露、捻距过大、明显的断丝、断股等。
通过对无锡特检院定期检验结果进行汇总统计，曳引钢丝绳在定期检验中主要存在以下问题。
1.1锈蚀曳引钢丝绳产生锈蚀主要受产品质量和使用环境的影响。
曳引钢丝绳锈蚀往往会造成钢丝绳直径变小或绳股外部的钢丝松动，钢丝绳在曳引轮的带动下，钢丝绳上的钢丝与曳引轮加剧摩擦，产生铁锈铁粉，甚至产生脆性断裂，危害电梯的运行安全。
曳引钢丝绳锈蚀一般是因绳芯缺油所致。
1.2断丝曳引钢丝绳断丝主要受到电梯使用环境和频率的影响。
若电梯经常超载运行，会产生超载断丝现象；钢丝绳与曳引轮之间的摩擦，会产生磨损断丝；使用年限较长的电梯、高速电梯往往会产生疲劳断丝；在使用环境恶劣的地方，会直接造成锈蚀断丝；曳引钢丝绳受到外物的剪切、挤压等会造成剪切断丝。
电梯钢丝绳张力检测方法
电梯钢丝绳张力检测方法
电梯钢丝绳张力检测方法包括：将电梯停在井道上部三分之二到四分之三之间的位置，人站在轿顶，用测力计勾住电梯钢丝绳，再往水平的方向拉10到15公分，用同样的方式测量其他钢丝绳，并记录测力计上显示的数值，根据所有数值求出平均值，即可得出钢丝绳的凭据拉力。
各钢丝绳的张力相互差值不大于5%。
检验方法：轿厢在井道的2/3高度处，用50~100N（≈5~10kg）的弹簧秤在轿厢上以同等拉开距离测拉对重侧各曳引绳张力，取其平均值。
再将各绳张力的相互差值与平均值进行比较。
钢丝绳张力测试注意事项有：
1.在测量钢丝绳张力前，要检查钢丝绳是否有损坏和磨损，避免在使用过程
中产生安全隐患。
2.在测量钢丝绳张力时，要保证测量仪表的准确性，否则会得到误导性的结
果。
3.对于较长的钢丝绳，需要分段测量，并按照每一段的数据进行综合计算，
以得到整个钢丝绳的张力。
4.在使用钢丝绳时，要对其进行保养和维护，注意保持适当的张力，避免因
过高或过低的张力而影响安全和使用寿命。
电梯曳引钢丝绳定期检验研究
电梯曳引钢丝绳定期检验研究电梯曳引钢丝绳是安全保障的重要组成部分，因为它承受着整个电梯的重量并在运行时受到重复的应力和振动。
因此，定期检验曳引钢丝绳以确保其良好状态，是维护人员和乘客安全的必要措施。
本文将探讨电梯曳引钢丝绳的定期检验，并介绍几种常见的检验方法。
1、检查钢丝绳的状态，以确保它们在运作期间的完整性和健康状况。
2、评估钢丝绳的疲劳程度，以推测其使用寿命。
3、检查钢丝绳和配件的任何损坏或缺陷，以便及早发现问题并防止意外事件发生。
1、外观检查外观检查是最常用的检查方法，它可以轻松地识别符号的磨损、断裂、裂纹、扭曲、变形、沾污、割伤、腐蚀和变色等杂质、污染和损坏。
2、磁粉检验磁粉检验是一种可以检测表面缺陷的无损检测方法。
它能够对磨损、裂纹、裂缝等小的缺陷进行检测。
3、超声波检测超声波检测是一种使用超音波来检测金属材料里的缺陷的检测方法。
这种方法可以在不破坏材料的情况下，探测到曳引钢丝绳内部的缺陷。
4、拉伸试验拉伸试验是一种常见的力学试验，它可以测试曳引钢丝绳的最大拉力。
把该钢绳悬挂在一组固定点上，并通过在一个端点上施加拉力通过手推式或自动控制下拉绳，直到绳断裂。
三、曳引钢丝绳定期检验的注意事项：1、在检验曳引钢丝绳之前，必须先仔细检查每个配件是否完好。
电梯维护人员还必须根据绳索的使用情况，检查绳索的疲劳情况和拉伸量。
2、曳引钢丝绳检测和检查应由电梯维护人员或只有资格的承包商或供应商进行。
检测人员必须经过专业培训，以确保准确和可靠的检测结果。
3、电梯维护人员必须跟踪每一次检测的结果，并且有一个记录系统。
如果需要，换掉任何实物。
如果在检测过程中发现任何问题，必须立即通知电梯维护人员进行修理。
四、结论曳引钢丝绳定期检验是确保电梯可靠和安全运作的重要组成部分。
定期检验将识别钢丝绳和配件中的任何损坏，并及时采取行动。
检测应由专业人员进行，结果应记录下来，以便进行监测和跟踪。
在定期检验成功之后，电梯维护人员应该及时采取措施，以防止钢丝绳和配件进一步受到损害，从而保证电梯的安全和可靠运行。
浅谈曳引钢丝绳报废标准及检验
浅谈曳引钢丝绳报废标准及检验电梯曳引钢丝绳是用于悬挂轿厢和对重，承受着轿厢和对重的全部重力，并且利用曳引轮与钢丝绳之间的摩擦力驱动轿厢和对重运行。
曳引钢丝绳作为电梯重要部件，直接影响着电梯的安全运行，也关系到乘客的人生安全，通过分析钢丝绳失状况，针对钢丝绳的报废标准，提出检验方法，促进电梯的安全使用。
标签：钢丝绳；报废标准；磨损断丝现象及检验；使用寿命1我国对特种设备钢丝绳的要求由于钢丝绳在特种设备中的重要性，国家及相关部门对此制定了一系列的标准。
包括两个主要的标准，即GB8903-2005《电梯用钢丝绳》电梯用光面钢丝绳的范围、结构、尺寸、外形和重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等有相关的要求。
GB/T5972-2006《起重机用钢丝绳检验和报废实用规范》也做了相应的规定。
而针对电梯曳引钢丝绳，GB7588-2003《电梯制造与安装规范》第9项对悬挂装置有了相应的规定与要求；TSGT7001-2009，含2号修改单《电梯监督检验和定期检验规则-曳引与强制驱动电梯》技术资料产品质量证明文件对悬挂装置的名称、型号、主要参数，作了相关的规定。
2钢丝绳报废标准2.1形变出现笼状畸变、绳股挤出、扭结、部分压扁、弯折。
钢丝绳失去正常的形状，会导致内部应力分布不均匀。
2.2直径减小对于电梯，磨损的钢丝绳小于公称直径的90%；23锈蚀钢丝绳表面严重锈蚀、铁锈填满绳股间隙。
（这是新版检规增加的内容进一步说明锈蚀钢丝绳可能对电梯产生的安全隐患，得到了补充。
）2.4其他悬挂装置采用其他类型悬挂装置的，悬挂装置的磨损、变形等不得超过制造单位的设定的报废指标（如钢带）。
至此，悬挂装置和补偿装置出现这些现象即判为达到报废标准。
但实际检验现场我们也会看到钢丝绳的表面业会布满油污，也会钢丝绳曵引力产生影响，所以笔者认为钢丝绳的油污多少可以达到报废标准，可以写进《电梯监督检验和定期检验规则-曵引与强制驱动电梯》里。
浅谈电梯曳引钢丝绳的检查维护技术分析
浅谈电梯曳引钢丝绳的检查维护技术分析摘要：本文介了绍电梯曳引钢丝绳选择和检查维护相关内容，并针对钢丝绳磨损维护，提出选择和检查维护有效方法，有利于提高电梯曳引钢丝绳的使用寿命及安全性。
关键词：电梯曳引钢丝绳选择和检查维护1、曳引钢丝绳的检查与维护曳引钢丝绳使用过程中，由于受到各种应力的作用，同时还受到摩擦、腐蚀等因素的影响，使曳引钢丝绳易产生疲劳、断丝或磨损。
因此必须对曳引钢丝绳进行定期的检查与维护，才能保证曳引钢丝绳的安全性和使用寿命。
具体的检查与维护方法如下：1.1曳引钢丝绳的检查曳引钢丝绳的检查，主要包括断丝；钢丝绳直径；钢丝绳张力；钢丝绳的润滑、清洁和锈蚀，绳头及其组合等几个方面的内容。
（1）检查断丝的根数、部位和捻距断丝，主要用目测方法，以慢车运行，每行1m目测检查一次。
重点检查运动段钢丝绳，一个捻距中的断丝数。
通过断丝检查，尤其对一个捻距内断丝的检查，不仅可判断钢丝绳继续承载的能力和断丝发展速度，并且可间接预测钢丝绳的使用寿命。
（2）钢丝绳直径的检查，重点是检查运动段钢丝绳，应用游标卡尺测量方法如图2所示。
测量应在钢丝绳平直部位，相距至少1m 的两点上进行，在每点相互垂直方向上测量两次，取四次测量值的平均值，既为钢丝绳的实测直径。
通过对直径检查，可以反映该绳直径的变化速度、钢丝绳是否承受过较大的冲击载荷、捻制时股绳张力是否均匀一致、绳芯对股绳是否保持足够的支撑能力和钢丝绳的磨损情况。
（3）钢丝绳的张力检查。
根据gb/t 10060-2011《电梯安装验收规范》规定，每根曳引钢丝绳受力应相近，且每一根钢丝绳张力与平均值偏差不应超过5%。
检查方法：轿厢停在井道2/3高度处，用弹簧测力计将对重侧钢丝绳逐根水平拉动，拉动的距离应相同，一般不小于100mm。
（4）钢丝绳的润滑和清洁情况检查。
根据gb8903《电梯用钢丝绳》规定，曳引钢丝绳表面应保持清洁不粘有杂质，并宜涂有薄而均匀的et极压稀释型钢丝绳脂。
曳引钢丝绳张力要求和检查方法
曳引钢丝绳张力要求和检查方法曳引钢丝绳张力要求和检查方法如下：一、曳引钢丝绳张力要求1. 曳引钢丝绳在使用过程中应避免受力过大和老化等问题，因此需要进行定期检验，以确保安全使用。
2. 曳引钢丝绳的张力应保持在一个适当的范围内，以避免电梯运行过程中出现异常的振动和噪音，同时防止曳引钢丝绳过度磨损和断裂。
二、曳引钢丝绳张力检查方法1. 电子秤测量法：（1）将曳引钢丝绳悬挂在秤上，并将秤置于平整的地面上。
（2）拉直钢丝绳并将秤清零。
（3）将曳引钢丝绳向上拉伸，直到张力达到需要测量的数值。
此时，电子秤上显示的数字即为曳引钢丝绳的张力值。
2. 拉力计测量法：（1）将拉力计插入曳引钢丝绳的一端，并将另一端固定在钩子上。
（2）将拉力计的刻度盘归零，并开始向上拉伸曳引钢丝绳。
（3）读取拉力计刻度盘上的数值即可，这就是曳引钢丝绳的张力值。
3. 手动检测方法：（1）将电梯停靠在离地面较高的楼层。
（2）用切尺或钢尺测量曳引钢丝绳的水平长度，并记录下来。
（3）让电梯往下运行，同时记录曳引钢丝绳的下垂量。
（4）根据测量结果计算曳引钢丝绳的张力。
张力的计算公式为：T=mg+ma，其中T表示张力，m表示质量，g表示重力加速度，a表示加速度。
（5）如果计算结果与标准值不一致，则需要进行进一步的检查和调整。
需要注意的是，手动检测需要专业人员的操作，且需要在人员安全的情况下进行。
总的来说，曳引钢丝绳的张力需要定期进行检查和调整，以确保电梯的正常运行和安全使用。
以上是几种常见的检查方法，实际操作中可根据具体情况选择最适合的方法。
浅谈电梯钢丝绳的检验
浅谈电梯钢丝绳的检验作者：俞平林建超杨轶平来源：《中国科技纵横》2013年第07期【摘要】本文对电梯用钢丝绳的选择和检验需要注意的问题及其报废标准作了大致的探讨和研究。
【关键词】钢丝绳选择检验寿命报废曳引钢丝绳是电梯重要的悬挂装置，承受着轿厢和对重的全部重量，通过与曳引轮轮槽之间的摩擦力驱动轿厢升降，因此曳引钢丝绳的安全是电梯安全的重要保障。
钢丝绳除了承受着拉应力之外，在运转时承受着弯曲应力，同时在绳槽中也承受着较高的挤压应力，再加上本身加工过程中产生的内应力，所以钢丝绳是电梯运行中承受应力种类最多的部件，也是电梯中损耗比较严重的部件，所以在检验过程中对电梯钢丝绳进行系统全面的检验非常重要。
1 钢丝绳的选择一般钢丝绳都是圆形股钢丝绳，由绳股、绳芯和绳股钢丝组成。
GB7588-2003中规定钢丝绳的公称直径不小于8mm并至少有两根，曳引轮、滑轮或卷筒的节圆直径与钢丝绳的公称直径之比不应小于40，安全系数不小于12（对于两根钢丝绳的曳引驱动电梯为16）。
一般客梯和货梯曳引钢丝绳都在3根以上，最常见为4-6根。
2 钢丝绳的检验电梯钢丝绳在日常使用中突然断裂的现象少见，一般钢丝绳的损坏都是在长期的运行中由于各种应力作用、磨损、疲劳、腐蚀或其他原因逐渐形成的。
电梯钢丝绳所处状况的好坏直接关系着乘客和设备的安全，检验中应仔细观察和检测，检验内容包括：钢丝绳直径变细情况；钢丝绳之间的张力情况；钢丝绳绳端的固定情况；钢丝绳的断丝情况；钢丝绳的变形情况；钢丝绳的腐蚀情况；钢丝绳的磨损情况；钢丝绳的润滑和清洁情况；钢丝绳与绳槽的配合情况等等。
2.1 钢丝绳的直径测量钢丝绳的实测直径测量，应用带有宽钳口的游标卡尺来测量，其钳口的宽度最小要足以跨越两个相邻的股，测量应在于钢丝绳端头15m外的平直部位上进行，在相距至少1m的两截面上，并在同一截面互相垂直地测取两个数值，四次测量结果的平均值，即为钢丝绳的实测直径。
2.2 钢丝绳之间张力的测量电梯曳引绳张力应该要均衡，各绳的张力与全部绳张力的平均值偏差不大于5%，检测方法为将轿厢停在适当的高度，用弹簧测力计水平拉对重钢丝绳，拉动的距离应相同，一般不小于100mm，记录每根钢丝绳的拉力值，计算平均值，再将每根钢丝绳的拉力与平均值进行比较。
电梯曳引钢丝绳张力差的一种检测方法
电梯曳引钢丝绳张力差的一种检测方法
电梯曳引钢丝绳是电梯运行的重要部件之一，其安全性直接关系到乘客的生命财产安全。
而钢丝绳张力差是导致电梯事故的一个重要因素，因此对电梯曳引钢丝绳张力差的检测显得尤为重要。
常用的电梯曳引钢丝绳张力差检测方法有两种：一种是静态检测法，另一种是动态检测法。
静态检测法是指在电梯停止运行时，通过测量钢丝绳两端的张力值来判断钢丝绳张力差。
这种方法简单易行，但只能检测到静止状态下的钢丝绳张力差，无法检测到运行状态下的变化。
动态检测法是指在电梯运行时，通过测量钢丝绳振动频率和振幅来判断钢丝绳张力差。
这种方法可以检测到运行状态下的钢丝绳张力差，但需要专业的设备和技术支持，成本较高。
除了以上两种方法外，还有一种新型的检测方法——无损检测法。
这种方法利用电磁感应原理，通过测量钢丝绳内部的电磁信号来判断钢丝绳的疲劳程度和张力差。
这种方法不需要拆卸钢丝绳，不会对钢丝绳造成损伤，且检测结果准确可靠。
对于电梯曳引钢丝绳张力差的检测，应该根据实际情况选择合适的检测方法。
同时，电梯维保人员应该定期对电梯曳引钢丝绳进行检测和维护，确保电梯的安全运行。
电梯钢丝绳的检查与更换规范
电梯钢丝绳的检查与更换规范电梯是现代社会生活中不可或缺的交通工具之一，而电梯的安全问题一直备受关注。
作为电梯的关键部件之一，钢丝绳的安全性能不仅关系到乘客的安全，也与电梯的正常运行密切相关。
本文将介绍电梯钢丝绳的检查与更换规范，以确保电梯运行的安全可靠。
一、钢丝绳的检查1. 外观检查钢丝绳的外观检查是最为基础的检测方法之一。
检查过程中需要特别关注以下几个方面：a. 检查钢丝表面是否有明显腐蚀、磨损或断裂。
任何腐蚀、磨损或断裂都可能导致钢丝绳的强度下降，进而影响电梯的运行安全。
b. 检查钢丝绳是否出现明显扭曲、弯折或扭结现象，这些情况可能会使钢丝绳在运行中出现异常，需要及时更换。
c. 检查钢丝绳表面是否有明显的松动或脱节，如果有，需要立即修复或更换。
松动或脱节的钢丝绳可能会造成电梯运行过程中的危险。
2. 强度检测钢丝绳的强度检测是保证电梯运行安全的重要环节。
通过专业设备对钢丝绳进行拉力测试，检测是否达到相关标准要求。
强度检测需要由专业技术人员进行，确保准确性和可靠性。
二、钢丝绳的更换规范1. 更换周期电梯钢丝绳在正常使用情况下，应定期更换。
根据电梯使用频率、载重情况以及钢丝绳使用的特殊环境等因素，制定相应的更换周期。
通常情况下，建议每隔五年进行一次大修，包括更换钢丝绳。
2. 更换程序钢丝绳的更换需要由专业维修人员进行，按照以下程序进行：a. 停电断电：在更换钢丝绳前，首先需要停止电梯的电源供应，并确保所有电源已经切断，以防止意外发生。
b. 拆卸旧钢丝绳：根据电梯的具体结构，拆卸旧钢丝绳，注意操作的安全和规范，避免伤害和钢丝绳错乱。
c. 安装新钢丝绳：将新钢丝绳按照正确的方法和顺序进行安装，确保每根钢丝绳的固定位置正确，松紧适宜。
d. 调试检测：安装完成后，进行相关的调试和检测工作，确保钢丝绳的正常运行。
三、维护与保养除了定期检查和更换钢丝绳外，对电梯钢丝绳的维护与保养也是必不可少的。
以下是一些常见的维护与保养措施：1. 定期润滑：定期对钢丝绳进行润滑处理，以减少钢丝绳的磨损和腐蚀，延长使用寿命。
电梯曳引钢丝绳定期检验研究
电梯曳引钢丝绳定期检验研究电梯曳引钢丝绳是电梯安全的关键部件之一，因此对其定期检验至关重要。
在电梯运行中，曳引钢丝绳不仅要承受电梯本身的重量，还要承受载重以及摩擦力等多种因素的影响，因此钢丝绳的安全性能和使用寿命都受到很大的挑战。
本文将探讨电梯曳引钢丝绳定期检验的重要性以及对其的研究。
电梯曳引钢丝绳的定期检验可以确保其在使用过程中的安全可靠性。
按照国家标准GB7588-2003《安全规范电梯制动机及其安全钢丝绳》，曳引钢丝绳的定期检验应该在下列情况下进行：（1）新安装或升级改造后使用3个月后；（2）从上次检验到现在使用满5年，每5年一次；（3）曳引钢丝绳发生了重大事故时。
针对这些情况，在检验过程中主要需要进行以下检查：（1）检查曳引钢丝绳的长度和数量是否符合要求；（2）检查曳引钢丝绳的细节部分是否存在损伤；（3）对曳引钢丝绳进行超声波探伤检查。
通过以上检查，可以及时发现曳引钢丝绳的潜在问题，从而避免潜在的安全隐患。
此外，在检验之后，还需要对检验结果进行归档保存，以备在日后的检查中进行核对。
二、钢丝绳的研究钢丝绳是由钢丝主体和钢丝缆绞合而成的绳索，为电梯曳引系统的核心部件。
目前，国内外对曳引钢丝绳的研究主要集中在以下几个方面：（1）应力分析：电梯曳引系统中常常会出现超载等情况，导致曳引钢丝绳中的应力增大。
因此，应对不同情况下的应力分布，进行系统的应力分析是很有必要的。
（2）超声波检测：超声波探伤是目前曳引钢丝绳使用状态检测的主要手段。
不同频率的超声波可以检测到不同深度的缺陷，因此可以检测到不同强度的损伤。
（3）疲劳寿命研究：钢丝绳的使用寿命受到疲劳损伤的影响，因此可以通过疲劳寿命测试来确定曳引钢丝绳的使用周期。
（4）材料性能研究：钢丝绳的安全性和使用寿命与其材料性能密切相关，因此需要对其材料进行细致的材料性能测试，包括拉伸强度、抗腐蚀性能、硬度等指标。
（5）智能监测系统研究：随着人工智能和物联网技术的不断发展，使用智能监测系统对曳引钢丝绳的状况进行实时监测已经成为一个新的研究热点。
电梯曳引钢丝绳的报废标准和检验方法
电梯曳引钢丝绳的报废标准和检验方法摘要：随着经济的发展，社会的主要矛盾变成了人民日益增长的福利需求与不平衡和不足的发展之间的矛盾。
由于钢丝绳问题导致电梯故障，钢丝绳的可靠程度不仅关系到电梯的安全，也影响到电梯的整体性能。
因此，分析钢缆问题和研究对策对于电梯的发展和安全运行具有重要意义。
关键词：电梯曳引钢丝绳；报废标准；检验方法引言可追踪钢丝是电梯升降系统的重要组成部分。
处置磨损条件应考虑可追踪钢丝磨损对电梯提升系统安全系数、牵引条件和电梯设备状态变化的影响。
在采用更科学、更明确的可追踪钢丝处置标准之前，电梯常用直径8毫米的可追踪钢丝在磨损率达到7%时应予以处置。
1曳引钢丝绳的结构特点电梯用钢丝绳通常都是以圆形股状结构形式出现，主要由细钢丝捻制而成的外层绳股和内部绳芯组成。
它是先由多层具有很高的强度和韧性的钢丝捻制成股，再以绳芯为中心，由一定数量的绳股捻绕成螺旋状的绳，常用的电梯曳引钢丝绳有西鲁式(见图1)和瓦林吞式(见图2)。
目前，多数电梯普遍使用西鲁式8股或6股的钢丝绳，其中8×19S式应用最为常见。
绳芯作为钢丝绳的重要组成部分，起到很重要的作用：首先它对钢丝绳绳径起到支撑作用，以达到稳定的横断面结构；其次，绳芯中的油脂对于钢丝绳投用后的“生理健康”起到决定性作用。
绳芯包括钢芯和纤维芯，纤维芯又分剑麻芯和合成纤维芯两类。
在钢丝绳的捻制过程中需要对绳芯添加润滑剂，使其具有防锈蚀的性能：在国家标准GB8903-2005《电梯用钢丝绳》中，对剑麻芯和合成纤维绳芯有润滑脂具体含量要求。
剑麻芯为10%～15%，合成纤维为4%～10%。
另外，外侧的钢丝在捻制成股前也会对其施加润滑(股浸油、股涂油、股淋油等工艺)，并且两种润滑剂必须能够相容。
如此的设计有利于钢丝绳抗变形性能与耐疲劳性能的提高：随着钢丝绳的拉紧，钢丝之间的相互挤压，以及在电梯运行中产生的各种应力作用，使得钢丝上的润滑剂和绳芯中的润滑剂挤压渗出，在各钢丝之间形成润滑以减少相邻钢丝相互摩擦产生的内部磨损，且在绳表面形成油膜抑制外部环境对钢丝绳的氧化、锈蚀作用，延长了钢丝绳寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈曳引式电梯钢丝绳的检验流程
摘要：钢丝绳是电梯的重要组成部分，连接着轿厢和对重，担负着电梯的曳引提拉，承受着电梯所有的重量。
由于其在运行中围绕着曳引轮，导向轮，反绳轮等运转，因此曳引钢丝绳应当保证具有相当的拉伸强度，疲劳强度，韧性以及耐磨性等。
作为重要的电梯部件，在检验过程中应当对其充分的把关，以满足电梯的安全使用要求。
关键词：曳引式;检验流程;电梯钢丝绳
1.钢丝绳的特性与结构
钢丝绳是机械中常用的柔性传力构件，是由若干钢丝先捻成股，再由若干股捻成绳。
一般中心还有用纤维或金属制成的绳芯，以保持钢丝绳的断面形状和贮存润滑剂。
一般钢丝绳都是圆形股钢丝绳，而且按照绳中钢丝接触的状态分为点接触钢丝绳、线接触钢丝绳和面接触钢丝绳。
电梯中广泛使用的是线接触钢丝绳。
钢丝绳根据绳和股的捻制方向分为交互捻和同向捻。
交互捻钢丝绳由于绳和股的扭转趋势相反，使用中不易松散和扭转，所以常用于悬挂的场合。
2.钢丝绳的检验重点及流程
2.1机房。
查看钢丝绳绳端固定情况，固定应当可靠，弹簧、螺母、开口销等连接部件无缺损，螺母应当紧固。
钢丝绳绳头应安装防护罩以防止意外划伤。
曳引轮应装设挡绳装置，并测量间隙，8mm钢丝绳与挡绳杆距离为2mm，10-13mm钢丝绳与挡绳杆距离为2-3mm。
曳引轮外应装设护罩防止意外夹切事故。
钢丝绳防水台阶应高出地面50mm，钢丝绳外侧到圈框内缘的距离应在20-40mm。
限速器钢丝绳不应有弯折断丝的情况。
2.2井道。
查看钢丝绳外形，当出现笼状畸变、绳芯挤出、扭结、部分压扁、弯折时应当报废。
查看钢丝绳是否锈蚀，以及锈蚀情况。
用宽钳口游标卡尺测量钢丝绳直径，磨损后的钢丝绳直径小于钢丝绳公称直径的90%应当报废。
钢丝绳张力应保证均匀，用测力计测量钢丝绳张力，张力偏差应在5%之内。
将电梯检修开至顶层，顺着钢丝绳的方向向上检查，查看钢丝绳是否与曳引轮、导向轮绳槽对应，以免错槽。
将电梯检修运行，用抹布在安全的位置包裹钢丝绳，看钢丝绳是否有断丝，并且查看断丝情况，当出现以下情况时应当报废：断丝分散出现在整条钢丝绳，任何一个捻距内单股的断丝数大于4根;或者断丝集中在钢丝绳某一部位或一股，一个捻距内断丝总数大于12根（对于股数为6的钢丝绳）或者大于16根（对于股数为8的钢丝绳）。
检查轿箱顶部钢丝绳绳头固定情况，如螺母开口销是否缺损，螺母是否紧固。
用同样的方法检查对重框钢丝绳绳头固定情况。
查看限速器钢丝绳的连接处应有三个夹头夹持钢丝绳（注意受力测不在主钢丝绳）。
2.3底坑。
查看张紧装置护罩和限速器绳的距离是否恰当，运行时是否摩擦，检查挡绳装置与钢丝绳的距离是否满足要求。
检验轿厢底部反绳轮和钢丝绳的情况。
3.钢丝绳检验相关试验的标准与规定
电梯检验时针对钢丝绳曳引能力是否满足要求还应当进行以下试验：
3.1空载曳引能力试验：当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不可能提升空载轿厢。
3.2空载上行制动试验：轿厢空载以正常运行速度上行时，切断电动机与制动器供电，轿厢应当被可靠制停，并且无明显变形和损坏。
3.3超载下行制动试验：轿厢装载1.25倍额定载重量，以正常运行速度下行至行程下部，切断电动机与制动器供电，曳引机应当停止运转，轿厢应当完全停止。
3.4静态曵引试验：对于轿厢面积超过相应规定的载货电梯，以轿厢实际面积所对应的1.25倍额定载重量进行静态曳引试验，对于轿厢面积超过相应规定的非商用汽车电梯，以1.5倍额定载重量做静态曳引试验，历时10分钟，曳引机应当没有打滑现象。
4.检验中易忽略的地方
由于安装失误，在有些情况下钢丝绳出现交叉，在机房不易发现，需要在井道顶部仔细观察。
钢丝绳断丝情况有时不易被发现，会在日后的运行中扩大疲劳断丝，需要仔细查看。
钢丝绳与绳孔洞、挡绳杆等距离过小甚至接触时会导致钢丝绳被磨损，久之造成钢丝绳损坏，需要留意。
钢丝绳绳端部固定是否良好，防松螺母有无松动，开口销是否缺失等情况都应当在检验时注意。
5.小结
钢丝绳是电梯的重要组成部分，是驱动、运行系统的主要构件，伴随着电梯的运行钢丝绳就不断的磨损，因此对钢丝绳的检验应当是动态的，需要及时发现细微的不良变化，从而采取措施，杜绝隐患，以保障电梯的安全使用。
参考文献：
[1]秦平彦，李宁.电梯检验员手册.中国标准出版社，2009.
[2]毛怀新.电梯与自动扶梯技术检验.学苑出版社，2001.
[3]GB7588-2003电梯制造与安装安全规范.
[4]TSGT7001-2009电梯监督检验和定期检验规则-曳引与强制驱动电梯.
e、Kd和Kl分别为比例增益、微分增益和积分增益，其中Ke与误差量e（t）相关：;式中k是增益系数，kvff为速度系数（通常由经验值给定）。
该控制方法称为平方根算子法。
以误差的开方作为比例控制器的输入。
由于该控制器的比例增益与误差量的开方成反比，当误差增大时控制器的增益将自动的减小，当误差变小时，控制器的增益增大。
可以通过选择适当的增益系统k，使得控制器有大的增益，有利于提高控制器的刚度和精度。
4.结论
本文讨论了在超精密加工条件下对机床进给机构控制系统的基本要求，分析了超精密机床伺服控制系统的特点，提出了一种基于误差的增益自适应控制算法-平方根算子法。
该方法具有算法简单的特点，与标准PID控制算法相比，能够使控制系统具有更高的稳定裕度，当控制误差较小时可以使控制系统具有更高的控制刚度，弥补进给系统接触刚度较小的不足，因此能够更好地适应超精密机床进给系统的控制要求，在机床的实际控制中取得了良好的控制效果。
参考文献：
[1]袁巨龙.功能陶瓷的超精密加工技术》.哈尔滨工业大学出版社出版，2000年8月
[2]王伟.《广义预测控制理论及其应用》.科学出版社出版，1998年9月。
