采煤方法单一走向长壁采煤法采煤工艺
设备几何尺寸配套
要保证割至底板割入底板的深度底鼓、浮煤垫起输送机、底板起伏不平
（4底托架过煤高度不小于500mm大块的问题。（5）采煤机的截深与液压支架步距相等。（6）液压支架的架间距与中部溜槽的长度相等。一般为1.5m保证每节溜槽有推移千斤顶
设备几何尺寸配套
原则：从工作面往外生产能力要加大（一采煤机的实际生产能力Qc=60 Vc S M K 10-3Qc—采煤机的生产能力t/h；Vc—采煤机的实际牵引速度，34m/min；S—截深，m；M—采高，m；—煤的容重，kg/m3；K—工作面采出率，（%）
六、炮采工作产量和效率低但对地质条件适应性强
七、炮采工艺的特点
普采工艺方式—用机械化方法破煤、装煤、输送机运煤和单体支柱支护顶板的采煤工艺
第二节 普通机械化采煤工艺
1—MDY-150采煤机；2—SGB-630/150可弯曲刮板输送机；3—DZ-22单体液压支柱；4—HDJA-1000铰接顶梁5—推移输送机千斤顶；6—运输平巷中的输送机
一、采煤机割煤方式
我国主要用斜切进刀方式端部斜切进刀 ： 不留三角煤端部斜切进刀 （割三角煤端部斜切进刀 留三角煤端部斜切进刀中部斜切进刀
二、采煤机进刀方式
3炮眼角度
（1钻眼设备：煤电钻、麻花钎子（2）炸药与装药量： 炸药矿用硝氨炸药 底眼 150600g 顶眼 200g
4钻眼、装药
串联联线电雷管引爆（毫秒延期电雷管起爆器起爆毫秒爆破130ms内全部起爆避免延期引爆瓦斯延期起爆 底眼，中间眼，顶眼增加了自由面提高了爆破效率爆破产生的波相互干扰，有利于减少顶板震动
2、综采设备的生产能力配套
（二输送机的生产能力Qs Qc =（1.1 1.15）Qc（三）液压支架的移架速度液压支架的移架速度要大于采煤机的实际牵引速度
要保证割至底板割入底板的深度底鼓、浮煤垫起输送机、底板起伏不平
（4底托架过煤高度不小于500mm大块的问题。（5）采煤机的截深与液压支架步距相等。（6）液压支架的架间距与中部溜槽的长度相等。一般为1.5m保证每节溜槽有推移千斤顶
设备几何尺寸配套
原则：从工作面往外生产能力要加大（一采煤机的实际生产能力Qc=60 Vc S M K 10-3Qc—采煤机的生产能力t/h；Vc—采煤机的实际牵引速度，34m/min；S—截深，m；M—采高，m；—煤的容重，kg/m3；K—工作面采出率，（%）
六、炮采工作产量和效率低但对地质条件适应性强
七、炮采工艺的特点
普采工艺方式—用机械化方法破煤、装煤、输送机运煤和单体支柱支护顶板的采煤工艺
第二节 普通机械化采煤工艺
1—MDY-150采煤机；2—SGB-630/150可弯曲刮板输送机；3—DZ-22单体液压支柱；4—HDJA-1000铰接顶梁5—推移输送机千斤顶；6—运输平巷中的输送机
一、采煤机割煤方式
我国主要用斜切进刀方式端部斜切进刀 ： 不留三角煤端部斜切进刀 （割三角煤端部斜切进刀 留三角煤端部斜切进刀中部斜切进刀
二、采煤机进刀方式
3炮眼角度
（1钻眼设备：煤电钻、麻花钎子（2）炸药与装药量： 炸药矿用硝氨炸药 底眼 150600g 顶眼 200g
4钻眼、装药
串联联线电雷管引爆（毫秒延期电雷管起爆器起爆毫秒爆破130ms内全部起爆避免延期引爆瓦斯延期起爆 底眼，中间眼，顶眼增加了自由面提高了爆破效率爆破产生的波相互干扰，有利于减少顶板震动
2、综采设备的生产能力配套
（二输送机的生产能力Qs Qc =（1.1 1.15）Qc（三）液压支架的移架速度液压支架的移架速度要大于采煤机的实际牵引速度
第十章单一走向长壁采煤法采煤系统
第十章单一走向长壁采煤法采煤系统
10.2 采煤系统分析
u 10.2.3区段平巷的单巷布置和双巷布置
Ø 普通机械化采煤 p 双巷布置：区段轨道平巷超前区段运输平巷，沿腰线掘进。 优点：探明煤层变化情况，辅助运输、排水，有利于掘进 通风和安全,由上区段工作面立即转到下区段工作面，可减少轨 道巷的维护时间。 缺点：下区段轨道平巷维护比较困难，增加联络巷掘进费。 p 单巷布置：瓦斯含量不大，煤层埋藏稳定，涌水量不大，注意： 加强掘进通风，减少风筒漏风。
10.2.6 区段间无煤柱护巷
采用区段无煤柱护巷，使区段平巷沿采空区布置，可避免和消弱支承 压力的影响，改善巷道维护状况，减少煤损。
➢ 沿空留巷
前进式沿空留巷 采面前进式回采， 沿采空区留出平巷。
第十章单一走向长壁采煤法采煤系统
10.2 采煤系统分析
后退式沿空留巷： 先掘区段平巷到
采区边界，采面后 退回采，沿采空区 留出平巷，为下区 段服务。
（2）低压电缆：采区变电所—各工作面配电点、输送机和绞车房用电点
➢压气和安全用水系统 ➢巷道类型
回采巷道：直接为回采工作面服务——开切眼和区段平巷：运输巷（输送机巷、机 巷）回风巷（轨道巷、风巷、轨巷）； 准备巷道：为各区段服务——上山巷道：运煤上山（运输上山、输送机上山），轨 道上山以及通风行人上山； 采区上、中、下部车场 — 联结采区上山与区段平巷，作为运输转载用的准备巷道； 安装机械电气设备用的硐室：绞车房、变电所、煤仓等； 附属于上述各类巷道的联络巷。
力较小，沿着上覆岩层已垮落稳定的采空区边缘或仅留很窄的煤柱掘巷。
优点：虽没有减少区段平巷的数目，但是不留或少留煤柱，减少煤 损，减少联络巷，减少巷道维修工程量，甚至不用维修，对巷道支护 要求也不严格。
10.2 采煤系统分析
u 10.2.3区段平巷的单巷布置和双巷布置
Ø 普通机械化采煤 p 双巷布置：区段轨道平巷超前区段运输平巷，沿腰线掘进。 优点：探明煤层变化情况，辅助运输、排水，有利于掘进 通风和安全,由上区段工作面立即转到下区段工作面，可减少轨 道巷的维护时间。 缺点：下区段轨道平巷维护比较困难，增加联络巷掘进费。 p 单巷布置：瓦斯含量不大，煤层埋藏稳定，涌水量不大，注意： 加强掘进通风，减少风筒漏风。
10.2.6 区段间无煤柱护巷
采用区段无煤柱护巷，使区段平巷沿采空区布置，可避免和消弱支承 压力的影响，改善巷道维护状况，减少煤损。
➢ 沿空留巷
前进式沿空留巷 采面前进式回采， 沿采空区留出平巷。
第十章单一走向长壁采煤法采煤系统
10.2 采煤系统分析
后退式沿空留巷： 先掘区段平巷到
采区边界，采面后 退回采，沿采空区 留出平巷，为下区 段服务。
（2）低压电缆：采区变电所—各工作面配电点、输送机和绞车房用电点
➢压气和安全用水系统 ➢巷道类型
回采巷道：直接为回采工作面服务——开切眼和区段平巷：运输巷（输送机巷、机 巷）回风巷（轨道巷、风巷、轨巷）； 准备巷道：为各区段服务——上山巷道：运煤上山（运输上山、输送机上山），轨 道上山以及通风行人上山； 采区上、中、下部车场 — 联结采区上山与区段平巷，作为运输转载用的准备巷道； 安装机械电气设备用的硐室：绞车房、变电所、煤仓等； 附属于上述各类巷道的联络巷。
力较小，沿着上覆岩层已垮落稳定的采空区边缘或仅留很窄的煤柱掘巷。
优点：虽没有减少区段平巷的数目，但是不留或少留煤柱，减少煤 损，减少联络巷，减少巷道维修工程量，甚至不用维修，对巷道支护 要求也不严格。
矿大——采煤学试讲课件
采区式 ● 阶段内的划分
带区式
▲ 采区
●在阶段范围内，沿走向将阶段划分为若干具有独立生产 系统的块段，每一块段称为采区。
●采区的倾斜长度与阶段斜长相等。范围仍然较大，需要 再划分成区段。
▲ 区段
●在采区范围内，沿煤层倾向将采区划分成若干个长条部 分，每一块长条部分称为区段。
●在每个区段下部边界开掘区段运输平巷，上部边界开掘 区段回风平巷；每个区段斜长布置一个采煤工作面，采煤 工作面呈倾斜布置，沿走向推进；

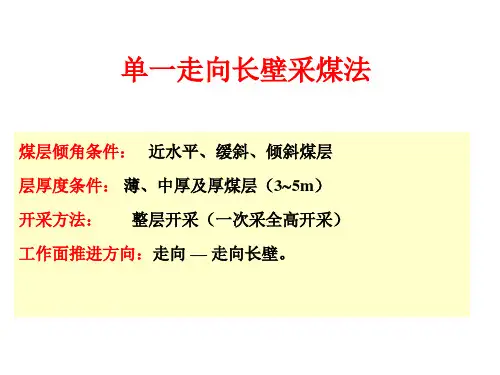

● 采煤方法总的来说，分为壁式体系采煤法和柱式体系采 煤 法；壁式体系采煤法又按照采煤工作面推进方向的不 同，分为走向长壁采煤法和倾斜长壁采煤法。
● 单一走向长壁采煤法的应用范围：
缓斜、倾斜薄及中厚煤层或缓斜3.5～5m的厚煤层。
2、走向长壁采煤法采区式划分
● 一个井田的范围相当大，其走向长度和倾向长度均可达 数千米到万余米，为了对井田进行有计划、有规律的开采， 必须将井田进行划分，最终形成一个个的矩形块段，布置 采煤工作面进行开采。
● 采区绞车房和变电所所需要的新风是由轨道上山直接 供给的。采区绞车房的回风是经联络小巷处的调节风窗 回入采区回风石门；变电所的回风是经运输上山直接进
入回风石门；
● 煤仓不通风，煤仓上口、运输上山刮板输送机机头硐 室的新风直接由采区运输石门经联络巷中的调节风窗供 给；
● 为使风流能按上述路线流通，需在相应地点设置风门 等设施。
▲ 供电系统
● 高压电缆由中央变电所，经运输大巷、采区运输石门1、采区下部车
场3、轨道上山4，到达采区变电所13。经降压后的低压电，由低压电缆 分别引向回采工作面和掘进工作面附近的配电点以及上山输送机、绞车 房等用电地点。
▲ 压气及安全用水系统
带区式
▲ 采区
●在阶段范围内，沿走向将阶段划分为若干具有独立生产 系统的块段，每一块段称为采区。
●采区的倾斜长度与阶段斜长相等。范围仍然较大，需要 再划分成区段。
▲ 区段
●在采区范围内，沿煤层倾向将采区划分成若干个长条部 分，每一块长条部分称为区段。
●在每个区段下部边界开掘区段运输平巷，上部边界开掘 区段回风平巷；每个区段斜长布置一个采煤工作面，采煤 工作面呈倾斜布置，沿走向推进；
● 采煤方法总的来说，分为壁式体系采煤法和柱式体系采 煤 法；壁式体系采煤法又按照采煤工作面推进方向的不 同，分为走向长壁采煤法和倾斜长壁采煤法。
● 单一走向长壁采煤法的应用范围：
缓斜、倾斜薄及中厚煤层或缓斜3.5～5m的厚煤层。
2、走向长壁采煤法采区式划分
● 一个井田的范围相当大，其走向长度和倾向长度均可达 数千米到万余米，为了对井田进行有计划、有规律的开采， 必须将井田进行划分，最终形成一个个的矩形块段，布置 采煤工作面进行开采。
● 采区绞车房和变电所所需要的新风是由轨道上山直接 供给的。采区绞车房的回风是经联络小巷处的调节风窗 回入采区回风石门；变电所的回风是经运输上山直接进
入回风石门；
● 煤仓不通风，煤仓上口、运输上山刮板输送机机头硐 室的新风直接由采区运输石门经联络巷中的调节风窗供 给；
● 为使风流能按上述路线流通，需在相应地点设置风门 等设施。
▲ 供电系统
● 高压电缆由中央变电所，经运输大巷、采区运输石门1、采区下部车
场3、轨道上山4，到达采区变电所13。经降压后的低压电，由低压电缆 分别引向回采工作面和掘进工作面附近的配电点以及上山输送机、绞车 房等用电地点。
▲ 压气及安全用水系统
单一走向长壁采煤法
2 4 1 2'
(b)
中切眼的布置
（1）中切眼 — 在采面推进方向走向中部开掘的、连通机 巷、风巷且与开切眼长度相近的联络巷。 （2）中切眼位置 —— 根据采面连续推进长度及设备性能， 避开应力集中区，选择围岩稳定、无淋水的地段。 与区段平巷交角为85O为宜。
85°
（3）中切眼断面及支护
断面 — 10m2；支护 — 锚网支护 平六矿：煤巷锚杆间距0.7m， 锚杆长1.8m，冷拔钢丝网， 14#钢丝，网孔40*40mm （4）中切眼作用： 解决掘进期间局部通风问题 如：JBT局扇或 JBD622局扇 ，有效供风长度700m 利用中切眼，缩短了供风距离，减少了风筒占用量，降低 了风阻，提高通风效率。
H E
方案一：A — B — C — D — E直线，挂中线掘进。 （i）、上下起伏变化大，C、E点最低，达 1.0m; （ii）、低点积水；泵排水； 方案二：A —F— G — H，分段挂中线取直。 （i）、坡度缓和，相差 ( 0.5m)； （ii）、低点积水，—— 泵排出； （iii）、折点少，占用设备少，每段宜用一台输送机。
风窗
风桥
风墙 风门
3
第二节 采煤系统分析
一、 区段参数： 区段斜长：L区 = L采+ 2L巷+ L柱 区段走向长：
区段斜长：
我国 兖州 美国（综采） 246 m（335 m）
L采 120 200m 300 m 综采 > 150 m
L柱
L巷
0~15 m；
普采 2.5 3.0m 综采 4 4.5 m
2、通风方式
U型通风 通风系统简单，漏风少，风流 线路长，变化大。 适用：瓦斯不太大，我国常用； 瓦斯大，设瓦斯尾巷，U + L通风
单一走向长壁采煤法概述课件
优点
高效开采
单一走向长壁采煤法能够实现高效、连续 的煤炭开采，提高了采煤效率。
资源利用率高
该采煤方法能够充分利用煤炭资源，减少 资源浪费。
安全性好
在采煤过程中，单一走向长壁采煤法能够 降低事故发生的概率，提高作业安全性。
适应性强
该采煤方法适应各种地质条件，可在不同 环境下进行采煤作业。
缺点
设备投入大
安全培训与教育
新员工安全培训
对新员工进行安全培训， 使其了解采煤作业的安全 规定和注意事项，掌握必 要的安全知识和技能。
在职员工安全教育
定期对在职员工进行安全 教育，提醒员工时刻关注 安全，提高员工的安全意 识和自我保护能力。
应急演练与预案
制定应急预案并进行演练， 使员工熟悉应急处置流程， 提高应对突发事件的反应 速度和能力。
物的排放。
瓦斯抽采与利用
加强瓦斯抽采和利用技术的研究 和应用，实现瓦斯资源的安全、
高效利用。
谢谢您的聆听
THANKS
01
回采阶段
02 在开切眼内安装采煤设备，进行 回采作业，包括破煤、装煤、运 煤和支护等工序。
采后处理
将采出的煤炭通过运输巷运出，
同时对采空区进行处理，如填充
03
或垮落等。
安全措施
04 在采煤过程中采取一系列安全措 施，如瓦斯监测、通风管理、顶 板控制等，确保作业安全。
02
单一走向长壁采煤法的优缺点
04
单一走向长壁采煤法的安全措施
安全管理制度
制定安全生产责任制
明确各级管理人员和员工的安全职责， 确保安全生产责任落实到人。
安全生产检查制度
安全生产考核与奖惩制度
对安全生产工作进行考核，对表现优 秀的员工进行奖励，对违反安全规定 的员工进行惩罚。
单一走向长壁采煤法采煤系统
《煤矿开采与掘进》
第七章：緩斜、倾斜煤层走向长壁采煤法 采煤系统
第1讲：单一走向长壁采煤系统
一、准备巷道布置基本形式
01 采区式巷道布置
按煤层赋存 条件
02 盘区式巷道布置
Hale Waihona Puke 03 带区式巷道布置采区开采煤层的范围
一、准备巷道布置基本形式
上山采（盘）区
下山采（盘）区
单翼采区
一、准备巷道布置基本形式
底板岩层中
三、采煤系统分析
煤层中
2、区段平巷布置方式
三、采煤系统分析
综采区段平巷布置
（a）双巷布置；（b）单巷布置（设备分巷布置）；（c）单巷布置（电气设备设在区段运 输巷中）
1——转载机；2——胶带输送机；3——变电站；4——泵站；5——配电点
三、采煤系统分析
3、区段巷道的护巷方式（沿空留巷）
11—联络眼； 12—采区煤仓；13—采区变电所；14—绞车房
二、单一煤层采区巷道布置
1、采区巷道掘进顺序
01 st
02 nd
03 th
04 th
轨道上山
采区下部车场
05 th
运输上山
运输石门
运输大巷
2、采区生产系统
运煤系统
运料排矸系统
通风系统
二、单一煤层采区巷道布置
供电系统
压气、供水系统
1、采区上山的位置
巷旁支护的几种类
（a）木垛；（b）密集支护；（c）矸石带
三、采煤系统分析
3、区段巷道的护巷方式（沿空掘巷）
沿空掘巷的巷道位置
（a）完全沿空掘巷；（b）留窄小煤柱沿空掘巷
谢谢！
双翼采区
采区上（下） 山布置位置
采区开采煤 层数目
第七章：緩斜、倾斜煤层走向长壁采煤法 采煤系统
第1讲：单一走向长壁采煤系统
一、准备巷道布置基本形式
01 采区式巷道布置
按煤层赋存 条件
02 盘区式巷道布置
Hale Waihona Puke 03 带区式巷道布置采区开采煤层的范围
一、准备巷道布置基本形式
上山采（盘）区
下山采（盘）区
单翼采区
一、准备巷道布置基本形式
底板岩层中
三、采煤系统分析
煤层中
2、区段平巷布置方式
三、采煤系统分析
综采区段平巷布置
（a）双巷布置；（b）单巷布置（设备分巷布置）；（c）单巷布置（电气设备设在区段运 输巷中）
1——转载机；2——胶带输送机；3——变电站；4——泵站；5——配电点
三、采煤系统分析
3、区段巷道的护巷方式（沿空留巷）
11—联络眼； 12—采区煤仓；13—采区变电所；14—绞车房
二、单一煤层采区巷道布置
1、采区巷道掘进顺序
01 st
02 nd
03 th
04 th
轨道上山
采区下部车场
05 th
运输上山
运输石门
运输大巷
2、采区生产系统
运煤系统
运料排矸系统
通风系统
二、单一煤层采区巷道布置
供电系统
压气、供水系统
1、采区上山的位置
巷旁支护的几种类
（a）木垛；（b）密集支护；（c）矸石带
三、采煤系统分析
3、区段巷道的护巷方式（沿空掘巷）
沿空掘巷的巷道位置
（a）完全沿空掘巷；（b）留窄小煤柱沿空掘巷
谢谢！
双翼采区
采区上（下） 山布置位置
采区开采煤 层数目
煤矿开采学第一篇采煤方法第三章：单一走向长壁采煤法采煤工艺
整理ppt
下行割顶煤、上行割底煤
a：采煤机下行割顶 煤、随机挂梁； b：采煤机上行割底 煤、清浮煤、推移 输送机、支柱
整理ppt
2、“∞ ”字形割煤，往返一 刀
其特点是在工作面中部辅送机设弯曲段，其过程 为：在图(a)状态采煤机从工作面中部向上牵引， 滚筒逐步升高，其割煤轨迹为A—B一C在图(b)状 态采煤机割至上平巷后，滚筒割煤轨迹改为C—D 一E一A同时全工作面输送机移直；在图(c)状态 滚筒割煤轨迹为A--E—B—F，工作面上端开始移 辕送机；在图(d)状态滚筒割煤轨迹为F—G—A， 全工作面煤壁割直，而输送机机槽在工作面中部 出现弯曲段，回复到图(a)状态。
三种
整理ppt
(b) 对 眼
0 .3
0 .41~ 1 .2来自1 .2 ~ 1 .6 (
3、确定合理的间隔时间和起爆顺序
合理的间隔时间，应大于弹性震动延续时间（一般为46ms）， 应大于煤（岩）开始移动到形成裂隙时间（一般为4.3～5.8ms）。
4、毫秒爆破优点：
1）安全 2）有利于顶板控制 3）缩短爆破时间，提高产量、效率 4）爆堆集中，提高了爆破装煤率 5）有利于单体液压支柱的正常使用 6）提高工作面煤炭采出率 7）降低炸材消耗 8）有利于瓦斯、煤尘管理
整理ppt
（一）瞬发雷管爆破
1、常用炮眼布置有以下三种： 单排眼：一般用于薄煤层或煤质软、节理发育的煤层。 双排眼：有对眼、三花眼和三角眼等；一般用于采高较小的 中厚煤层。 三排眼（五花眼）：用于煤质坚硬或采高较大的中厚煤层。 2、炮眼角度： A 炮眼与煤壁水平夹角为50～80°，软煤取大值，硬煤取 小值； B 顶眼在垂直上向顶板方向仰起5～10°； C 底眼在垂直面上向低板方向保持10～20°的俯角。 3、炮眼深度 根据进尺而定，一般每次进度有0.8m、1.0m、1.2m三种
下行割顶煤、上行割底煤
a：采煤机下行割顶 煤、随机挂梁； b：采煤机上行割底 煤、清浮煤、推移 输送机、支柱
整理ppt
2、“∞ ”字形割煤，往返一 刀
其特点是在工作面中部辅送机设弯曲段，其过程 为：在图(a)状态采煤机从工作面中部向上牵引， 滚筒逐步升高，其割煤轨迹为A—B一C在图(b)状 态采煤机割至上平巷后，滚筒割煤轨迹改为C—D 一E一A同时全工作面输送机移直；在图(c)状态 滚筒割煤轨迹为A--E—B—F，工作面上端开始移 辕送机；在图(d)状态滚筒割煤轨迹为F—G—A， 全工作面煤壁割直，而输送机机槽在工作面中部 出现弯曲段，回复到图(a)状态。
三种
整理ppt
(b) 对 眼
0 .3
0 .41~ 1 .2来自1 .2 ~ 1 .6 (
3、确定合理的间隔时间和起爆顺序
合理的间隔时间，应大于弹性震动延续时间（一般为46ms）， 应大于煤（岩）开始移动到形成裂隙时间（一般为4.3～5.8ms）。
4、毫秒爆破优点：
1）安全 2）有利于顶板控制 3）缩短爆破时间，提高产量、效率 4）爆堆集中，提高了爆破装煤率 5）有利于单体液压支柱的正常使用 6）提高工作面煤炭采出率 7）降低炸材消耗 8）有利于瓦斯、煤尘管理
整理ppt
（一）瞬发雷管爆破
1、常用炮眼布置有以下三种： 单排眼：一般用于薄煤层或煤质软、节理发育的煤层。 双排眼：有对眼、三花眼和三角眼等；一般用于采高较小的 中厚煤层。 三排眼（五花眼）：用于煤质坚硬或采高较大的中厚煤层。 2、炮眼角度： A 炮眼与煤壁水平夹角为50～80°，软煤取大值，硬煤取 小值； B 顶眼在垂直上向顶板方向仰起5～10°； C 底眼在垂直面上向低板方向保持10～20°的俯角。 3、炮眼深度 根据进尺而定，一般每次进度有0.8m、1.0m、1.2m三种
单一走向长壁采煤法
巷道布置
硐室开挖 在掘进上述巷道的同时．还要开掘采区煤仓、变电所、绞车房和绞车房回风斜巷，在以上巷道和 硐室中安装并调试所需的提升、运输、供电和采煤设备后，第一区段内的两翼工作面便可投产 。 回采接替 随着第一区段工作面采煤的进行，应及时开掘第二区段的中部车场、运输平巷、开切眼和第三区 段的回风平巷，准备出第二区段的工作面，以保证采区内工作面的正常生产和接替。这种先开掘 出回采巷道．然后采煤工作面由采区边界向上山方向推进的开采顺序称为作面后退式开采顺序 。
