微机原理第七章课后答案
微机原理第7章习题与答案培训讲学
微机原理第7章习题与答案习题一、选择题1.在程序控制传送方式中，_______可提高系统的工作效率。
A. 无条件传送B. 查询传送C. 中断传送D.以上均可答案：C2.在8086的中断中，只有______需要硬件提供中断类型码。
A.外部中断B.可屏蔽中断C.不可屏蔽中断D.内部中断答案：B3.在中断响应周期，CPU从数据总线上获取______。
A.中断向量的偏移地址B.中断向量C.中断向量的段地址D.中断类型码答案：D4.执行INT n指令或响应中断时，CPU保护现场的次序是______。
A.FLAGS寄存器（FR）先入栈，其次是CS，最后是IP__________________________________________________B.CS在先，其次是IP，最后FR入栈C.FR在先，其后一次是IP，CSD.IP在先，其次是CS，最后FR答案：A5.在PC/XT中，NMI中断的中断向量在中断向量表中的位置_______。
A.是由程序指定的B.是由DOS自动分配的C.固定在0008H开始的4个字节中D.固定在中断向量表的表首答案：C6.中断调用时，功能调用号码应该_______。
A.写在中断指令中B.在执行中断指令前赋给AHC. 在执行中断指令前赋给AXD. 在执行中断指令前赋给DL答案：B7.若8259A的ICW2设置为28H，从IR3引入的中断请求的中断类型码是_____。
__________________________________________________A. 28HB.2BHC.2CHD.2DH答案：B8.8259A有3中EOI方式，其目的都是为了_____。
A.发出中断结束命令，使相应的ISR=1B. 发出中断结束命令，使相应的ISR=0C. 发出中断结束命令，使相应的IMR=1D. 发出中断结束命令，使相应的IMR=0答案：B9.8259A特殊全嵌套方式要解决的主要问题是______。
微机原理课后题答案(5-7章)分析
（1）写出6116芯片的存储容量；
（2）分析每片6116所占的内存地址范围。
答：
（1）6116芯片的存储容量是2k*8bit
（2）第一片6116的内存地址范围是F1000H~F17FFH
第二片6116的内存地址范围是F1800H~F1FFFH
7．在多级存储体系结构中，Cache-主存结构主要用于解决（D）的问题。
A.主存容量不足B.主存与辅存速度不匹配
C.辅存与CPU速度不匹配D.主存与CPU速度不匹配
8．动态RAM的特点之一是（BD）。
A.能永久保存存入的信息B.需要刷新电路
C.不需要刷新电路D.存取速度高于静态RAM
二、填空题
1.在分层次的存储系统中，存取速度最快、靠CPU最近且打交道最多的是Cache存储器，它是由DRAM类型的芯片构成，而主存储器则是由SRAM类型的芯片构成。
第
一、单项选择题
1．8086CPU在执行IN AL，DX指令时，DX寄存器的内容输出到（A）上。
A.地址总线B.数据总线C.存储器D.寄存器
2．在CPU与外设进行数据传送时，下列（C）方式可提高系统的工作效率。
A.无条件传送B.查询传送C.中断传送D.前三项均可
3．外部设备的端口包括（ABC）。
A.数据端口B.状态端口C.控制端口D.写保护口
第
一、选择题
1．下列（B）不是半导体存储器芯片的性能指标。
A.存储容量B.存储结构C.集成度D.最大存储时间
2．高速缓存由（B）构成。
A. SRAMB. DRAMC. EPROMD.硬磁盘
3．由2K×1bit的芯片组成容量为4K×8bit的存储器需要（D）个存储芯片。
微机7微机原理习题答案
第七章习题答案7.1 ARM处理器有几种运行模式，处理器如何区别各种不同的运行模式？ARM处理器有7中运行模式：●用户模式（user）：ARM处理器正常的程序执行状态●快速中断模式（fiq）：处理高速中断，用于高速数据传输或通道处理●外部中断模式（irq）：用于普通的中断处理●管理模式（supervisor）：操作系统使用的保护模式，系统复位后的默认模式●中止模式（abort）：数据或指令预取中止时进入该模式●未定义模式（undefined）：处理未定义指令，用于支持硬件协处理器的软件仿真●系统模式（system）：运行特权级的操作系统任务处理器使用CPSR寄存器中的M4~M0位来指示不同的运行模式。
7.2 通用寄存器中PC、CPSR和SPSR的作用各是什么？PC：程序计数器，用于保存处理器要取的下一条指令的地址。
CPSR：当前程序状态寄存器，CPSR保存条件标志位、中断禁止位、当前处理器模式标志，以及其他一些相关的控制和状态位。
SPSR：备份程序状态寄存器，当异常发生时，SPSR用于保存CPSR的当前值，当从异常退出时，可用SPSR来恢复CPSR。
7.3 从编程的角度讲，ARM处理器的工作状态有哪两种？这两种状态之间如何转换？从编程角度讲，ARM处理器的两种工作状态为：●ARM状态（复位状态）：处理器执行32位的字对齐的ARM指令●Thumb状态：处理器执行16位的半字对齐的Thumb指令ARM指令集和Thumb指令集均有切换处理器状态的指令，并可在两种工作状态之间切换：●进入Thumb状态：当操作数寄存器的状态位（最低位）为1时，执行BX指令就可以进入Thumb状态。
如果处理器在Thumb状态时发生异常（异常处理要在ARM状态下执行），则当异常处理返回时自动切换到Thumb状态●进入ARM状态：当操作数寄存器的状态位（最低位）位0时，执行BX指令就可以进入ARM状态。
处理器进行异常处理时，把PC的值放入异常模式链接寄存器中，从异常向量地址开始执行程序，系统自动进入ARM状态7.5 哪些特征是ARM和其他RISC体系结构所共有的？ARM和其他RISC体系结构共有的三个相同特征：●Load/Store体系结构：也称为寄存器/寄存器体系结构或RR系统结构。

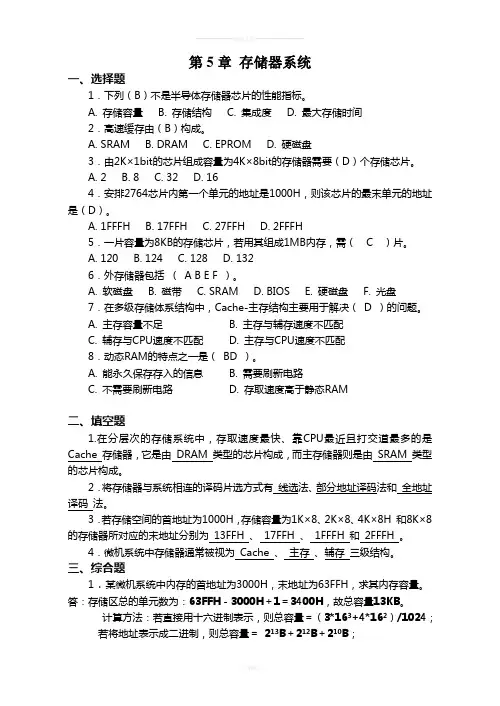

微机原理课后题答案(5-7章)分解
第5章存储器系统一、选择题1．下列（B）不是半导体存储器芯片的性能指标。
A. 存储容量B. 存储结构C. 集成度D. 最大存储时间2．高速缓存由（B）构成。
A. SRAMB. DRAMC. EPROMD. 硬磁盘3．由2K×1bit的芯片组成容量为4K×8bit的存储器需要（D）个存储芯片。
A. 2B. 8C. 32D. 164．安排2764芯片内第一个单元的地址是1000H，则该芯片的最末单元的地址是（D）。
A. 1FFFHB. 17FFHC. 27FFHD. 2FFFH5．一片容量为8KB的存储芯片，若用其组成1MB内存，需（ C ）片。
A. 120B. 124C. 128D. 1326．外存储器包括（A B E F ）。
A. 软磁盘B. 磁带C. SRAMD. BIOSE. 硬磁盘F. 光盘7．在多级存储体系结构中，Cache-主存结构主要用于解决（D ）的问题。
A. 主存容量不足B. 主存与辅存速度不匹配C. 辅存与CPU速度不匹配D. 主存与CPU速度不匹配8．动态RAM的特点之一是（BD ）。
A. 能永久保存存入的信息B. 需要刷新电路C. 不需要刷新电路D. 存取速度高于静态RAM二、填空题1.在分层次的存储系统中，存取速度最快、靠CPU最近且打交道最多的是Cache 存储器，它是由DRAM 类型的芯片构成，而主存储器则是由SRAM 类型的芯片构成。
2．将存储器与系统相连的译码片选方式有线选法、部分地址译码法和全地址译码法。
3．若存储空间的首地址为1000H，存储容量为1K×8、2K×8、4K×8H 和8K×8的存储器所对应的末地址分别为13FFH 、17FFH 、1FFFH 和2FFFH 。
4．微机系统中存储器通常被视为Cache 、主存、辅存三级结构。
三、综合题1．某微机系统中内存的首地址为3000H，末地址为63FFH，求其内存容量。
微机原理与接口技术 第7章课后作业答案
5
OUT
DX，AL ；PC7置1
MOV AL，0FH
OUT
DX，AL
7.11 设8255芯片的接口地址范围为03F8H～03FBH，A 组 B 组均工作于方式0，A 口作为数据输出口，C 口低 4 位作 为控制信号输入口，其他端口未使用。试画出该片8255芯片与系统的电路连接图，并编写初始化程序。 解：8255芯片与系统的电路连接如图所示。 由题目知，不需对 C 口置位控制字，只需对8255置方式控制字，故其初始化程序如下： MOV DX，03FBH MOV AL，81H OUT DX，AL
A 13 A 11 A 10 A9 A8
A5 A3 A2
≥1
G2B
C B A 74LS138
（题7.4图）
3
8253的初始化程序如下： MOV DX，0D0D3H
MOV AL，16H
OUT DX，AL MOV AL，74H OUT DX，AL MOV AL，0B4H OUT DX，AL MOV DX，0D0D0H MOV AL，20 OUT DX，AL
2
8253 D0 D7 D0 D7 RD WR A1 A0 GATE0 GATE1 GATE2
+5V
IOR IOW IOR IOW 系 统 总 线 信 号 A 15 A 14 A 12 A7 A6 A4 &
A1
A0
…
G
G2A Y0
…
CS
OUT0 OUT1
OUT2
CLK2
CLK1
CLK0 2MHz
&
串行通信是将数据逐位的传送。其特点是传送速度相对较慢，但设备简单，需要的传输线少，成本较低。 所以常用于远距离通信。

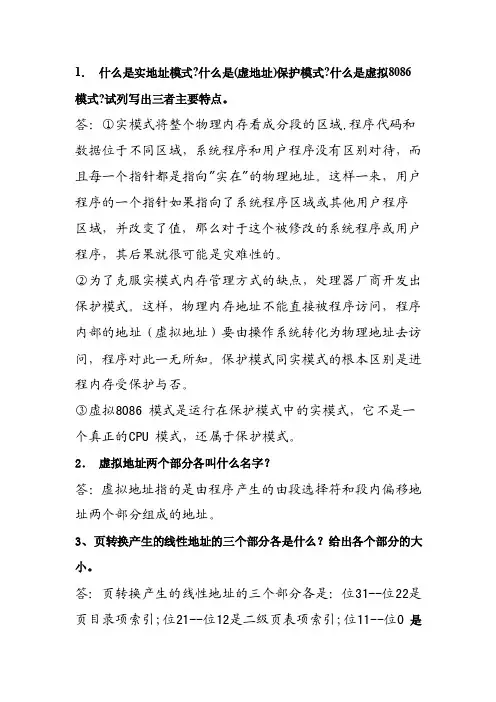

微机原理第7章习题答案
1．什么是实地址模式?什么是(虚地址)保护模式?什么是虚拟8086 模式?试列写出三者主要特点。
答：①实模式将整个物理内存看成分段的区域,程序代码和数据位于不同区域，系统程序和用户程序没有区别对待，而且每一个指针都是指向"实在"的物理地址。
这样一来，用户程序的一个指针如果指向了系统程序区域或其他用户程序区域，并改变了值，那么对于这个被修改的系统程序或用户程序，其后果就很可能是灾难性的。
②为了克服实模式内存管理方式的缺点，处理器厂商开发出保护模式。
这样，物理内存地址不能直接被程序访问，程序内部的地址（虚拟地址）要由操作系统转化为物理地址去访问，程序对此一无所知。
保护模式同实模式的根本区别是进程内存受保护与否。
③虚拟8086 模式是运行在保护模式中的实模式，它不是一个真正的CPU 模式，还属于保护模式。
2．虚拟地址两个部分各叫什么名字？答：虚拟地址指的是由程序产生的由段选择符和段内偏移地址两个部分组成的地址。
3、页转换产生的线性地址的三个部分各是什么？给出各个部分的大小。
答：页转换产生的线性地址的三个部分各是：位31--位22是页目录项索引；位21--位12是二级页表项索引；位11--位0 是指定实际页面内的偏移值。
4、选择符 250EH 装入了数据段寄存器, 该值指向局部描述符表LDT 中从地址00100220H 开始的段描述符。
如果该描述符的字为: [00100220H]=0110H[00100222H]=0000H[00100224H]=1A20H[00100226H]=0000H那么该数据段RPL=?, 段的Limit 和Base 各为多少?答：段的Limit为：00200000H段的Base为00110H5. 用几句话简述IA-32 基本保护机制是如何实现的?答：6. 简单表述在IA32 环境下的多任务机制。
答：任务是指共同完成某项功能的多个程序的集合，而多任务机制又是指应用于多个任务的集合。
微机原理与接口技术第七章课后答案
微机原理与接口技术第七章课后答案1、 Keil uVision 5集成开发环境中，钩选“creat Hex File”复选框后，默认状态下的机器代码文件名与（）相同。
[单选题] *A、项目名(正确答案)B、文件名C、项目文件夹名D、主函数名2、 Keil uVision 5集成开发环境中，编译生成的机器代码文件的后缀名为（） [单选题] *A、.mifB、.asmC、 .hex(正确答案)D、 .uvproj3、累加器与扩展RAM进行数据传送，采用的助记符是（） [单选题] *A、MOVB、 MOVCC、MOVX(正确答案)D、 XCH4、对于高128字节，访问时采用的寻址方式是（） [单选题] *A、直接寻址B、寄存器间接寻址(正确答案)C、变址寻址D、立即数5、对于特殊功能寄存器，访问时采用的寻址方式是（） [单选题] *A、直接寻址(正确答案)B、寄存器间接寻址C、变址寻址D、立即数6、对于程序存储器，访问时采用的寻址方式是（） [单选题] *A、直接寻址B、寄存器间接寻址C、变址寻址(正确答案)D、立即数7、定义变量x为8位无符号数，并将其分配的程序存储空间，赋值100，正确的是（） [单选题] *A、unsigned char code x=100;(正确答案)B、 unsigned char data x=100;C、 unsigned char xdata x=100;D、 unsigned char bdata x=100;8、当执行P1=P1&0xfe;程序时相当于对P1.0进行（）操作，不影响其他位。
[单选题] *A、置1B、清零(正确答案)C、取反D、不变9、当执行P2=P2|0x01;程序时相当于对P2.0进行（）操作，不影响其他位 [单选题] *A、置1(正确答案)B、清零C、取反D、不变10、当执行P3=P3^0x01;程序时相当于对P3.0进行（）操作，不影响其他位 [单选题] *A、置1B、清零C、取反(正确答案)D、不变11、当(TMOD)=0x01时，定时/计数器T1工作于方式（）状态 [单选题] *A、0，定时(正确答案)B、 0，计数C、 1，定时D、 1，计数12、当(TMOD)=0x00时，T0X12为1时，定时时/计数器T0计数脉冲是（） [单选题] *A、系统时钟;(正确答案)B、系统时钟的12分频信号;C、P3.4引脚输入信号;D、 P3.5引脚输入信号13、当(IT0)=1时，外部中断0触发的方式是（） [单选题] *A、高电平触发;B、低电平触发;C、下降沿触发(正确答案)D、上升沿/下降沿触皆触发14、 IAP15W4K58S4单片机串行接口1在工作方式1状态下工作时，一个字符帧的位数是（） [单选题] *A、8B、 9C、 10(正确答案)D、1115、当(SM1)=1，(SM0)=0时，IAP15W4K58S4单片机的串行接口工作方式为（）[单选题] *A、工作方式0B、工作方式1(正确答案)C、工作方式2D、工作方式316、 IAP15W4K58S4单片机的A/D转换模块中转换电路的类型是（） [单选题] *A、逐次比较型(正确答案)B、并行比较型C、双积分型D、Σ-Δ型17 IAP15W4K58S4单片机的A/D转换的8个通道是在（）口 [单选题] *A、P0B、 P1(正确答案)C、 P2D、P318、IAP15W4K58S4单片机的PWM计数器是一个（）位的计数器。
微机原理课后答案7
第七章部分习题解答1、指出：（1）MOV AX，V AR；（2）LEA AX，V AR；（3）MOV AX，OFFSET V AR三条指令之间的异同（V AR为数据段的一个变量名称）解: (1)将V AR的一个字送AX，相当于MOV AX，[V AR](2) 将VAR的偏移地址送AX(3) 将VAR的段内偏移地址送AX，功能与(2)相同。
2、若程序中多次使用某一程序段，问将该程序段设计成子程序和定义成宏指令各有何优缺点？答:设计成子程序在整个程序占用内存少，但执行时间长；定义成宏指令程序汇编后占用内存多，但执行时间短。
3、下面列出的是一个汇编源程序中的一个程序段。
试以图形表示出DATA段中各变量在存储器中的存储位置（标明偏移地址及有关单元的内容，制表示）；写出CODE段内汇编后的可执行指令。
TABLDA TA SEGMENTTABL DB‘ABCD’2 DUP（2 DUP（1，2），3）V AR DW 4 DUP（？）DA TA ENDSCODE SEGMENTASSUME CS：CODE，D S：DATAORG 100HLEB1：LEA SI，TABLMOV BX，OFFSET V ARMOV AX，LENGTH V ARMOV AX，TYPE V ARMOV AL，SIZE V ARMOV AH，SIZE TABLMOV CX，（OFFSET V AR－（OFFSET TABL）V ARLEA DX，LEB1解: DATA段各变量的存储情况如右图所示，对CODE段可执行指令注释如下：LEB1：LEA SI，TABL ;将TABL的偏移地址送SIMOV BX，OFFSET V AR ;将V AR的偏移地址送BXMOV AX，LENGTH V AR ;将V AR的项数(4)的送AXMOV AX，TYPE V AR ;将V AR的符号名类型值02送AXMOV AL，SIZE V AR ;将为V AR分配的字节(08)送ALMOV AH，SIZE TABL ; 将为TABL分配的字节(0EH)送ALMOV CX，（OFFSET V AR）－（OFFSET TABL）;将OEH送CXLEA DX，LEB1 将LEB1(100H)送DX。
微型计算机原理与接口技术第七章课后答案
第七章1. 什么叫中断？什么叫可屏蔽中断和不可屏蔽中断？答：当CPU正常运行程序时，由于微处理器内部事件或外设请求，引起CPU中断正在运行的程序，转去执行请求中断的外设(或内部事件)的中断服务子程序，中断服务程序执行完毕，再返回被中止的程序，这一过程称为中断。
可屏蔽中断由引脚INTR引入，采用电平触发，高电平有效，INTR信号的高电平必须维持到CPU响应中断才结束。
可以通过软件设置来屏蔽外部中断，即使外部设备有中断请求，CPU可以不予响应。
当外设有中断申请时，在当前指令执行完后，CPU首先查询IF位，若IF＝0，CPU就禁止响应任何外设中断；若IF＝1，CPU就允许响应外设的中断请求。
不可屏蔽中断由引脚NMI引入，边沿触发，上升沿之后维持两个时钟周期高电平有效。
不能用软件来屏蔽的，一旦有不可屏蔽中断请求，如电源掉电等紧急情况，CPU必须予以响应。
2. 列出微处理器上的中断引脚和与中断有关的指令。
答：INTR：可屏蔽中断请求输入引脚。
NMI：不可屏蔽中断请求输入引脚INTA：可屏蔽中断响应引脚INT n ：软件中断指令，其中n为中断类型号INTO：溢出中断，运算后若产生溢出，可由此指令引起中断。
CLI：中断标志位IF清0STI：置位中断标志位为13. 8086/8088系统中可以引入哪些中断？答：（1）外部中断两种外部中断：不可屏蔽中断NMI和可屏蔽中断INTR（2）内部中断内部中断又称软件中断，有三种情况引起：①INT n ：中断指令引起的中断②CPU的某些运算错误引起的中断：包括除法错中断和溢出中断③由调试程序debug设置的中断：单步中断和断点中断。
4. CPU响应中断的条件是什么？简述中断处理过程。
答：CPU响应中断要有三个条件：外设提出中断申请；本中断位未被屏蔽；中断允许。
可屏蔽中断处理的过程一般分成如下几步：中断请求；中断响应；保护现场；转入执行中断服务子程序；恢复现场和中断返回。
CPU在响应外部中断，并转入相应中断服务子程序的过程中，要依次做以下工作：⑴从数据总线上读取中断类型号，将其存入内部暂存器。
微型计算机原理与接口技术第七章课后答案全文
第七章1. 什么叫中断？什么叫可屏蔽中断和不可屏蔽中断？答：当CPU正常运行程序时，由于微处理器内部事件或外设请求，引起CPU中断正在运行的程序，转去执行请求中断的外设(或内部事件)的中断服务子程序，中断服务程序执行完毕，再返回被中止的程序，这一过程称为中断。
可屏蔽中断由引脚INTR引入，采用电平触发，高电平有效，INTR信号的高电平必须维持到CPU响应中断才结束。
可以通过软件设置来屏蔽外部中断，即使外部设备有中断请求，CPU可以不予响应。
当外设有中断申请时，在当前指令执行完后，CPU首先查询IF位，若IF＝0，CPU就禁止响应任何外设中断；若IF＝1，CPU就允许响应外设的中断请求。
不可屏蔽中断由引脚NMI引入，边沿触发，上升沿之后维持两个时钟周期高电平有效。
不能用软件来屏蔽的，一旦有不可屏蔽中断请求，如电源掉电等紧急情况，CPU必须予以响应。
2. 列出微处理器上的中断引脚和与中断有关的指令。
答：INTR：可屏蔽中断请求输入引脚。
NMI：不可屏蔽中断请求输入引脚INTA：可屏蔽中断响应引脚INT n ：软件中断指令，其中n为中断类型号INTO：溢出中断，运算后若产生溢出，可由此指令引起中断。
CLI：中断标志位IF清0STI：置位中断标志位为13. 8086/8088系统中可以引入哪些中断？答：（1）外部中断两种外部中断：不可屏蔽中断NMI和可屏蔽中断INTR（2）内部中断内部中断又称软件中断，有三种情况引起：①INT n ：中断指令引起的中断②CPU的某些运算错误引起的中断：包括除法错中断和溢出中断③由调试程序debug设置的中断：单步中断和断点中断。
4. CPU响应中断的条件是什么？简述中断处理过程。
答：CPU响应中断要有三个条件：外设提出中断申请；本中断位未被屏蔽；中断允许。
可屏蔽中断处理的过程一般分成如下几步：中断请求；中断响应；保护现场；转入执行中断服务子程序；恢复现场和中断返回。
CPU在响应外部中断，并转入相应中断服务子程序的过程中，要依次做以下工作：⑴从数据总线上读取中断类型号，将其存入内部暂存器。
微机原理第7章课后综合题答案详解
41
3．如图所示，将 8255 的 C 端口接 8 个发光二极管，使这 8 个发光二极管依次 亮灭，其中 74LS138 译码器与地址总线已经连接正确。 （1）C 口端口地址为多少？控制口端口地址为多少？ （2）按位置位/复位字 0FH 含义是什么？ （3）试编写实现 8 个发光二极管循环亮灭的程序。 （已知有一个延时 1 秒的子 程序，其入口地址为 DELAY1S） 。
第 7 章 微型计算机的接口技术
一、选择题 二、填空题 三、简答题 四、综合题
1． 设 8253 计数器的时钟输入频率为 1.91MHz， 为产生 25KHz 的方波输出信号， 应向计数器装入的计数初值为多少？ 答: 1.19 MHz 25 KHz 76.4 应向计数器装入的初值是 76。 2．设 8253 三个计数器的端口地址为 201H、202H、203H，控制寄存器端口地 址 200H。输入时钟为 2MHz，让 1 号通道周期性的发出脉冲，其脉冲周期为 1ms， 试编写初化程序段。 答: 要输出脉冲周期为 1ms，输出脉冲的频率是 1 (1103 ) 1000 ，当输入时钟频率 为 2MHz 时，计数器初值是 2MHz 1000 2000 使用计数器 1，先读低 8 位，后读高 8 位，设为方式 3，二进制计数，控制字是 76H。设控制口的地址是 200H，计数器 1 的地址是 202H。程序段如下： MOV MOV OUT MOV MOV OUT MOV OUT DX，200H AL，76H DX，AL DX，202H AX，2000 DX，AL AL，AH DX，AL ；后送高 8 位计数初值 ；先送低 8 位计数初值 ；送控制命令字
微机原理课后习题参考答案
上册第一章P91.1 微处理器、微型计算机、微型计算机系统的区别是什么？答：（1）微型计算机中的运算器和控制器合起来称为中央处理器，也就是微处理器，又称微处理机。
（2）微型计算机是由cpu、主存储器、输入/输出接口电路和系统总线构成。
（3）微型计算机系统由微型计算机、输入/输出设备、外存储器、系统软件、电源、面板和机架等组成。
1.2微型计算机由哪些基本部分构成？微型计算机是由cpu、主存储器、输入/输出接口电路和系统总线构成。
1.4 说明CISC、RISC及其主要区别。
CISC是指复杂指令系统计算机，RISC是指精简指令系统计算机。
他们的区别在于不同的CPU设计理念和方法。
RISC指令系统仅包含哪些必要的经常使用的指令，不经常使用的功能，往往通过基本指令组合来完成。
完成特殊功能时效率比较低。
CISC的指令系统比较丰富，一些特殊功能都有相应的指令。
处理特殊任务效率较高。
RISC对存储器操作相对简单，使对存储器访问的控制简化；而CISC机器的存储器操作指令较多，对存储器的访问有更多的指令直接操作，要求的控制逻辑比较复杂。
RISC在一条指令执行的适当地方可以响应中断；而CISC机器是在一条指令执行结束后响应中断。
RISC CPU的电路构成比CISC CPU简单，因此面积小、功耗也更低；CISC电路CPU电路复杂，同水平比RISC CPU面积大、功耗大。
RISC CPU结构比较简单，布局紧凑规整，设计周期较短，比较容易采用一些并行计算的最新技术；CISC CPU结构复杂，设计周期长，技术更新难度大。
从使用角度看，RISC微处理器结构简单，指令规整，性能容易把握，易学易用；CISC微处理器结构复杂，功能强大，实现特殊功能容易。
第二章2.1 8086CPU 由哪两大部分组成？简述它们的主要功能。
总线接口部件BIU跟执行部件EU。
总线接口部件（BIU）是联系微处理器内部与外部的重要通道，其主要功能是负责微处理器内部与外部的信息传递。
微机原理课后习题解答
微机原理习题第一章绪论习题与答案1.把下列二进制数转换成十进制数、十六进制数及BCD码形式。
（1） 10110010B =（2） 01011101.101B =解：（1） 10110010B = 178D = B2H = （0001 0111 1000）BCD（2） 01011101.101B = 93.625D = 5D.AH= （1001 0011.0110 0010 0101）BCD2.把下列十进制数转换成二进制数。
（1） 100D =（2） 1000D =（3） 67.21D =解：（1）100D = 01100100B（2）1000D = 1111101000B（3） 67.21D = 1000011.0011B3.把下列十六进制数转换成十进制数、二进制数。
(1) 2B5H =(2) 4CD.A5H =解：（1） 2B5H = 693D = 0010 1011 0101B（2） 4CD.A5H = 1229.6445D = 0100 1100 1101.1010 0101 B4.计算下列各式。
（1） A7H+B8H =（2） E4H-A6H =解：（1） A7H+B8H = 15FH（2） E4H-A6H = 3EH5.写出下列十进制数的原码、反码和补码。
（1） +89（2） -37解：（1） [+89 ] 原码、反码和补码为: 01011001B（2） [-37] 原码 = 10100101 B[-37] 反码 = 11011010 B[-37] 补码 = 11011011 B6．求下列用二进制补码表示的十进制数（1）（01001101）补 =（2）（10110101）补 =解：（1）（01001101）补 = 77D（2）（10110101）补 = -75D7．请用8位二进制数写出下列字符带奇校验的ASCII码。
（1）C： 1000011（2）O： 1001111（3）M： 1001101（4）P： 1010000解：（1）C：0 1000011（2）O： 0 1001111（3）M：1 1001101（4）P： 1 10100008．请用8位二进制数写出下列字符带偶校验的ASCII码。
微机原理与接口技术 第七章 课后答案
第七章作业参考答案1. 8086/8088共有多少矢量号？每一个矢量号占用矢量表的几个字节空间？它们的内容含义是什么？中断矢量表定位于内存储器的何处？若中断矢量号N=19H，计算该中断程序的矢量在矢量表中的地址。
答：8086/8088共有256个矢量号。
每一个矢量号占用矢量表的4个字节空间，前2个字节内容表示中断服务子程序入口地址的偏移地址；后2个字节内容表示中断服务子程序入口地址的段地址。
中断矢量表定位于内存储器的00000H~003FFH。
当N=19H时，在矢量表中的地址为：0000：0064H.2.若中断矢量表地址00060H存放4200H，00062H中存放1080H，则对应的中断类型号是多少？中断服务程序的入口地址（逻辑地址）是多少？答：对应的中断类型号是18H。
中断服务程序的入口地址（逻辑地址）是1080：4200H.3．什么是中断？PC机中有哪些类型中断？应用程序在修改中断矢量时，为什么要关中断？答：中断是指当CPU正常运行程序时，由于CPU内部事件或外设请求，引起CPU暂时中断当前正在运行的程序，转去执行请求中断的外设（或内部事件）的中断服务子程序，执行完中断服务子程序后，再返回原断点处继续执行被暂时中断的程序。
PC机的中断类型：外部中断与内部中断。
在应用程序修改中断矢量时，防止其它中断发生，因此需要关中断。
4．8259A的ICW2设置了中断类型码的哪几位？说明对8259A分别设置ICW2为30H、34H、38H有什么区别？答：8259A的ICW2设置了中断类型码的高5位，低3位自动插入。
当8259A对ICW2设置为30H时，说明中断类型码为30H~37H；当8259A对ICW2设置为34H时，中断类型码仍为30H~37H；当8259A对ICW2设置为38H时，说明中断类型码为38H~3FH；5.在由8086构成的最小方式系统中，有一片8259A构成中断控制系统。
设在片内A0=0时的端口地址用P8259A表示，在片内A0=1时的端口地址用P8259B表示。
第七章微机原理课后习题参考答案_2012
第7章习题参考答案1．列举中断的具体应用。
要点：符合如下四种的均可（1）响应外部突发事件。
（2）实时多任务调度。
（3）实现外设与CPU的并行处理（4）分时多任务操作系统的基础。
2．中断的分类方式及其关系。
要点：可屏蔽中断和不可屏蔽中断内部中断和外部中断软件中断和硬件中断3．中断向量表的功能时什么，8086/8088CPU 如何对中断源识别并跳转到正确的中断服务程序入口？要点：中断向量表是存放中断服务程序入口地址的一个特定的内存区域，中断号都与一个中断服务程序的入口地址相对应，实现中断处理程序的直接跳转。
8086/8088cpu通过中断号标识中断源，外部中断的中断号由中断控制器（如8259a）提供，内部中断中断号和不可屏蔽中断号系统固定分配。
发生中断时：1）将标志寄存器、CS、IP内容压入堆栈。
2）获取中断类型号n，生成中断向量表地址4*n。
3）从中断向量表地址为4*n的存储单元中取出中断向量送入CS和IP，继而转去执行中断服务子程序。
4．中断的一般处理流程包括那些步骤，分别完成什么功能？要点：中断处理的一般过程由中断请求、中断优先级判别、中断响应、现场保护、中断服务、现场恢复和中断返回构成。
中断请求：发起中断信号中断判优：优先级判断确定响应那个中断中断响应：通过中断屏蔽确定是否响应中断，回复中断响应信号现场保护：保存状态寄存器、地址寄存器和相关重要寄存器中断服务：中断处理程序现场恢复：恢复状态寄存器、地址寄存器和其他重要寄存器中断返回：跳转到断点5．8259A如何进行优先级管理？要点：全嵌套方式、特殊全嵌套方式和优先级自动循环方式，分别针对单片，级联和特殊情况下的应用。
6．设8259A的端口地址为80H和81H，用程序清除中断服务寄存器的ISR6。
要点：MOV AL, 66H ：EOI=1；SL=1；R=0；L2L1L0=6OUT 80H, AL ；设置OCW27．2片8259A组成的级联系统，设备A接在从片的IR0上，从片接在主片的IR4上，说明A设备发生中断到CPU响应的全过程。
微机原理、汇编语言与接口技术 第七章 习题答案 人民邮电出版社(周杰英 张萍 郭雪梅 著)
第7章输入/输出接口习题与参考答案这一章的习题与参考答案分为两大部分，一部分是输入输出概述及DMA控制器的习题与参考答案；另一部分是中断及中断控制器部分的习题与参考答案。
一、输入输出概述及DMA控制器的习题与参考答案1、请说明为什么输入接口的数据缓冲寄存器必须有三态输出功能而输出接口却不需要的原因。
解：输入接口的数据缓冲寄存器的输出端是直接接在数据总线上的，如果数据寄存器没有三态输出功能，则无论数据寄存器被寻址选中或未被选中，其数据都会被送上数据总线，若此时总线上真正要传送的数据与该输入缓存器的内容不一致时，就会发生总线冲突。
所以，输入接口的数据缓冲器必须有三态输出功能，以便当接口未被寻址选中时，其输出端处于高阻态，从而与总线隔离。
对于输出接口来说，是输入端与数据总线相连，而输出端是与外设相连，因此其输出不影响总线状态；另外，一个外设一般只与一个输出数据缓存器相连，因此输出接口的数据缓存器无须有三态输出功能。
2、8086/8088CPU中哪些寄存器可以用于I/O寻址？若I/O端口地址分别是10H和100H，分别写出向这两个端口写入73H的程序段。
解：8086/8088CPU内可以用于I/O寻址的寄存器为AL、AX和DX。
向端口10H写入73H的程序段为：MOV AL，73HOUT 10H，AL向端口10H写入73H的程序段为：MOV AL，73HMOV DX，100HOUT DX，AL3、图为7段显示器接口，显示器采用共阳极接法，试编写程序段，使AL中的一位十六进制数显示于显示器上。
输出锁存器地址为40H。
解：TABLE DB 3FH，06H，5BH，4FHDB 66H，6DH，7DH，07HDB 7FH，67H，77H，7CH，DB 39H，5EH，79H，71HLEA BX，TABLEXLA TOUT 40H，AL4、PC/XT机有哪些输入输出方式？各自的特点如何？DMA控制器应具备哪些功能？解：无条件方式：需要外设处于就绪状态，硬件简单；查询方式：CPU需要不断地查询外设是否就绪，浪费CPU时间，硬件较简单；中断方式：外设准备好后，向CPU发中断请求，请求CPU完成数据传输，外设与CPU 并行；硬件又比前两者复杂。
微机原理课后答案第07章 可编程接口芯片
目前常用的可编程芯片有如下几种： 8255A 并行I/O接口 8253 计数器/定时器 8251 串行I/O 8259A 中断控制器
7.1 可编程并行输入／输出接口芯片8255A
一、功能 8255A是一种通用的可编程并行I／O接口芯 片，广泛用于几乎所有系列的微型机系统中， 如8086、MCS51、Z80CPU系统等。8255A具 有3个带锁存或缓冲的数据端口，可与外设并 行进行数据交换。用户可用程序来选择多种操 作方式，通用性强。使用灵活，可为CPU与外 设之间提供并行输入／输出通道。
8255A工作在方式1（输入） 当A口已接受外设数据后，有两种方式 通知CPU取数：其一用条件查询方式， 通过查询缓冲器是否“满”，即IBFA是 否为高电平来取数。其二用中断方式。
在条件传送中，一般要有所谓的“握手” 信号来协调数据的传送。“握手”信号 至少要有两位信号线，其中一位是由接 口电路发给外设，功能是向外设提供接 口电路的信息。另一位是由外设发给接 口，功能是向接口提供外设的信息。显 然在8255A的选通输入方式中STBA和 IBFA是一对“握手”信号。
PA0…PA7
PB0…PB7 PC0…PC7
2、与CPU连接的管脚 包括数据线D7—D0，读写控制线和， 复位线RESET，以及和CPU地址线相连接 的片选信号、端口地址控制线A0和A1。
D0…D7
A0 A1 /CS /WR /RD RESET
3、电源线和地线 8255A的电源引脚为VCC和GND。VCC为电源 线，一般取＋5V 。GND为电源地线。
例：8255A的A口和B口分别工作在方式1和 方式0，A口为输入端口，接有8个开关。 B口为输出端，接有8个发光二极管，连 接电路如图所示。现要求用方式1把改变 后的键信息输入到CPU并通过B口显示。
微机原理课后题答案(5-7章)
第5章存储器系统一、选择题1．下列（B）不是半导体存储器芯片的性能指标。
A. 存储容量B. 存储结构C. 集成度D. 最大存储时间2．高速缓存由（B）构成。
A. SRAMB. DRAMC. EPROMD. 硬磁盘3．由2K×1bit的芯片组成容量为4K×8bit的存储器需要（D）个存储芯片。
A. 2B. 8C. 32D. 164．安排2764芯片内第一个单元的地址是1000H，则该芯片的最末单元的地址是（D）。
A. 1FFFHB. 17FFHC. 27FFHD. 2FFFH`5．一片容量为8KB的存储芯片，若用其组成1MB内存，需（ C ）片。
A. 120B. 124C. 128D. 1326．外存储器包括（A B E F ）。
A. 软磁盘B. 磁带C. SRAMD. BIOSE. 硬磁盘F. 光盘7．在多级存储体系结构中，Cache-主存结构主要用于解决（D ）的问题。
A. 主存容量不足B. 主存与辅存速度不匹配C. 辅存与CPU速度不匹配D. 主存与CPU速度不匹配8．动态RAM的特点之一是（BD ）。
A. 能永久保存存入的信息B. 需要刷新电路C. 不需要刷新电路D. 存取速度高于静态RAM[二、填空题1.在分层次的存储系统中，存取速度最快、靠CPU最近且打交道最多的是Cache 存储器，它是由DRAM 类型的芯片构成，而主存储器则是由SRAM 类型的芯片构成。
2．将存储器与系统相连的译码片选方式有线选法、部分地址译码法和全地址译码法。
3．若存储空间的首地址为1000H，存储容量为1K×8、2K×8、4K×8H 和8K×8的存储器所对应的末地址分别为13FFH 、17FFH 、1FFFH 和2FFFH 。
4．微机系统中存储器通常被视为Cache 、主存、辅存三级结构。
三、综合题1．某微机系统中内存的首地址为3000H，末地址为63FFH，求其内存容量。
微机原理与接口技术(楼顺天第二版)第七章习题解答
微机原理与接口技术（楼顺天第二版）习题解答第7章常用芯片的接口技术7.1答：（1）地址选择；（2）控制功能；（3）状态指示；（4）速度匹配；（5）转换信息格式；（6）电平转换；（7）可编程性。
7.2 答：I/O接口是指I/O设备与系统总线之间的连接部件；I/O端口是指I/O接口内部可由CPU进行读写操作的各种寄存器，根据存放信息的不同，这些寄存器分别称为数据端口、控制端口和状态端口。
7.3答：I/O端口编址的方式可以分为独立编址和统一编址两种方式。
独立编址方式是指I/O端口与存储器有相互独立的地址空间。
统一编址方式是指I/O端口与存储器共享一个地址空间，所有的存储单元只占用其中的一部分地址，而I/O端口则占用另外一部分地址。
优缺点：独立编址方式的优点之一是存储器的容量可以达到与地址总线所决定的地址空间相同；优点之二是访问I/O端口时的地址位数可以较少，提高总线的利用率。
但是缺点是必须设置专门的I/O指令，增加了指令系统和有关硬件的复杂性。
与独立编址方式相比，统一编址方式的优点是无需专门的I/O指令，从而使编程较灵活，但是I/O端口占用了存储器的一部分地址空间，因而影响到系统中的存储器的容量，并且访问存储器和访问I/O端口必须使用相同位数的地址，使指令地址码加长，总线中传送信息量增加。
7.4 答：程序查询方式的优点在于可以防止数据的丢失，实现起来较为简单；缺点是它占用了微处理器的大量时间，实时性较差。
中断方式具有较好的实时性；但在一定程度上增加成本和复杂性。
DMA方式的突出优点是传送过程无须处理器的控制，数据也无须经过微处理器，而是直接在I/O设备与主存储器间进行，因此既节约了微处理器的时间，也使传送速率大大提高；缺点是输入/输出操作占用微处理器时间。
7.5 答：I/O设备种类繁多、数据传送与响应速度差别大、电平信号各不相同、一般不直接具备控制功能和可编程性，所以，一般不能直接将I/O设备连接到系统总线上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章内存组成、原理与接口
1．存取周期是指(C)。
A．存储器的读出时间
B．存储器的写入时间
C．存储器进行连续读和写操作所允许的最短时间间隔
D．存储器进行连续写操作所允许的最短时间间隔
2．某计算机的字长是16位，它的存储器容量是64KB，若按字编址，那么它的最大寻址范围是(B)。
A．64K字B．32K字C．64KB D．32KB
3．某一RAM芯片的容量为512×8位，除电源和接地线外，该芯片的其他引脚数最少应为(D)。
A．25 B．23 C．21 D．19
地址线9根，数据线8根，控制线2根。
4．EPROM是指(D)。
A．随机读写存储器B．只读存储器
C．可编程的只读存储器D．可擦除可编程的只读存储器
5．下列RAM芯片各需要多少个地址引脚和数据引脚?
(1)4K×8位(2)512K×4位(3)1M×l位(4)2K×8位
答：SRAM：(1)12和8 (2)19和4 (3)20和1 (4)11和8
DRAM：(1)6和16 (2)5和8 (3)10和2 (4)6和16 。
6．下列ROM芯片各需要多少个地址引脚和数据引脚?
(1)16×4位(2)32× 8位(3)256×4位(4)512× 8位
答：(1)4和4 (2)5和8 (3)8和4 (4)9和8
11．用下列芯片构成存储系统，各需要多少个RAM芯片?需要多少位地址作为片外地址译码?设系统为20位地址线，采用全译码方式。
(1)512×4位RAM构成l6KB的存储系统。
(2)1024×1位RAM构成l28KB的存储系统。
(3)2K×4位RAM构成64KB的存储系统。
(4)64K×1位RAM构成256KB的存储系统。
答：(1)需要64片RAM和11位地址作为片外地址译码。
(2)需要l024片RAM和10位地址作为片外地址译码。
(3)需要64片RAM和9位地址作为片外地址译码。
(4)需要32片RAM和4位地址作为片外地址译码。
12．已知某微机控制系统中的RAM容量为4K×8位，首地址为4800H，求其最后一个单元的地址。
答：最后一个单元地址=起始地址+容量一1
4800H+1000H-1=57FFH 、
13．某微机系统中内存的首地址为3000H，末地址为63FFH，求其内存容量。
答：容量=最后一个单元地址一起始地址+1
63FFH-3000H+1=3400H=13KB
14．某微机系统中ROM为6KB，最后一个单元的地址为9BFFH，RAM为3KB。
已知其地址为连续的，且ROM在前，RAM在后，求该内存系统的首地址和末地址。
答：9BFFH-1800H+1=8400H，所以ROM的首地址为8400H、末地址为9BFFH。
RAM 的首地址为9C00H，末地址为9C00H+C00H-1=A7FFH。
18. 答：地址范围：FE800H~ FEB00H、FEC00H~ FEFFFH、FF000H~ FF7FFH、FF800H~ FFFFFH
第8章输入输出(I／O)系统
10．分析图8．1所示的译码电路，当地址信号Al5～A7是多少时，74LSl38才能允许工作?Y0～Y7有效(为低电平)时对应的地址各是什么?
答：译码器74LSl38要工作，两低一高控制端必须同时有效，所以Al5～A7的数值为010001100。
A6、A5、A4作为译码输入，A3～A0未参加译码，所以74LSl38的译码地址为010*********XXXX～010*********XXXX，即Y0至Y7分别对应端口地址4600H～460FH、4610H～461FH、4620H～'462FH、4630H～463FH、4640H～464FHl 4650H～465FH、4660H～466FH、4670H～467FH。
12．试用74LS244作为输入接口，读取三个开关的状态，用74LS273作为输出接口，点亮红、绿、黄三个发光二极管，示意图如教材《汇编语言、微机原理及接口技术(第2版)》图8．33所示。
请画出PC／XT机系统总线的完整接口电路(包括端口地址译码的设计)，端KI 地址如图中所示(340H和348H)，并编写能同时实现以下三种功能的程序：
(1)K0、Kl、K2全部合上时，红灯亮；
(2)K0、Kl、K2全部断开时，绿灯亮；
(3)其他情况黄灯亮。
答：程序如下：
AGAIN：MOV DX，340H
IN AL，DX ；开关采样
AND AL，07H ；屏蔽无效位
CMP AL，0
JE RED ；全合上，转红灯亮
CMP AL，07H
JE GREEN ；全合上，转绿灯亮
MOV AL，01H ；否则，黄灯亮
JMP NEXT
RED：MOV AL，04H
JMP NEXT
GREEN：MOV AL，02H
NEXT：MOV DX，348H
OUT DX，AL
JMP AGAIN
14.
；RERDY=1准备好，START=1启动外设
MOV DI, SEG BUF
MOV ES,DI
MOV DI,OFFSET BUF
MOV CX,100
START:
MOV AL,01H
OUT 40H,AL
POLL:
IN AL,20H
TEST AL,80H
JE POLL
IN AL,30H
MOV ES:[DI],AL
INC DI
LOOP START
第9章中断技术
1．什么叫中断?简述一个中断的全过程。
答：中断是指CPU正在执行某个程序，因为某种原因被打断，转去为这种原因服务，服务完后返回继续执行被暂时中断的程序。
中断过程主要有中断请求、中断判优及响应、中断服务和中断返回。
3．8086／8088的中断分哪两大类?什么是中断向量?什么是中断向量表?8086／8088总共有多少级中断?它们的中断类型号是多少?中断向量表设在存储区的什么位置?
答：中断分类如图9．1所示。
中断向量是指中断服务程序的入口地址。
所有指中断服务程序的入口地址依次存放的区域称为中断向量表。
8086／8088总共有256级中断，中断类型号从0至255。
中断向量表设在存储区最起始的1 KB位置，每个中断向量占用4字节。
7. 答：ICW1~4、OCW1~3
11参考189页，中断结束方式。
12. 禁止IR3和IR5中断：
IN AL,93H
OR AL,28H
OUT 93H,AL
撤销禁止IR3和IR5中断：
IN AL,93H
AND AL,D7H
OUT 93H,AL
13.若8086系统采用单片8259A，其中断类型码为46H，则其中断向量表的中断向量地址指针是多少?这个中断源应连向IR的哪一个输入端?若中断服务程序入口地址为0ABC00H，则其向量区对应的4个单元的数码依次为多少?
答：其中断向量表的中断向量地址指针是0：46H*4，即0：ll8H。
这个中断源应连向IR 的IR6输入端。
若中断服务程序入口地址为0ABC00H，则其向量区对应的4个单元的数码依次为00、0C、00、AB，这只是其中一种方案，其实答案很多。
