给排水工程算量
给排水工程算量给排水工程算量是进行给排水系统工程设计、施工和监测的重要环节。
它直接关系到管道系统的设计、安装及运行效果，因此必须加以重视。
本文将详细介绍给排水工程算量的基本方法和步骤，并结合实际工程案例进行分析，以帮助读者更好地理解和掌握给排水工程算量的技术和应用。
关键词：给排水工程、算量、设计、施工、监测一、给排水工程算量的基本方法和步骤给排水工程算量主要涉及管道系统的设计、水力计算和相关设备数量的统计。
具体步骤如下：1、根据工程要求和实际条件，确定管道系统的总体布局和设计参数，如管径、水压、流量等。
2、根据设计参数，进行水力计算，确定管道系统的阻力损失和流量分配。
3、根据水力计算结果，进行管道系统的详细设计，包括管道的布置、连接方式、支架设置等。
4、统计管道系统所需的各种设备数量，如水泵、阀门、管件等。
5、根据设备数量和设计参数，进行给排水工程的工程量计算，得出具体的工程量清单。
二、给排水工程算量的实际应用以某住宅小区的给水系统工程为例，介绍给排水工程算量的实际应用。
该工程采用分区供水，分为低区和高区两个供水区域。
低区为1-6层，高区为7-18层。
设计流量为Q=300立方米/小时，H=50米。
1、根据设计参数，确定管道系统的布局和水泵的位置。
低区采用垂直供水，高区采用加压供水。
水泵设在地下室，通过管道将水输送到各楼层。
2、根据设计参数进行水力计算，确定管道系统的阻力损失和流量分配。
考虑到管道系统的复杂性和实际情况，采用计算机辅助设计软件进行水力计算。
3、根据水力计算结果，进行管道系统的详细设计。
低区采用DN200-DN80的管道，高区采用DN150-DN40的管道。
管道采用丝扣连接，支架采用型钢支架。
4、统计管道系统所需的各种设备数量。
水泵选用卧式离心泵，型号为XBD-50-160，数量为2台（一用一备）。
阀门选用截止阀，型号为J41W-16，数量为2个。
管件选用镀锌钢管，数量根据实际需要计算。
给排水工程施工图的工程量计算
检查管道附件和设备的型号、 规格、材质等是否符合设计要
求
确定管道附件和设备的数量和 规格确保工程量计算的准确性
核实管道附件和设备的数量和 规格是否与施工图纸一致避免
出现误差
注意施工方法和施工条件的考虑
施工方法：选择合适的施工方法如 开挖、顶管、盾构等
施工安全：确保施工安全遵守相关 法律法规和操作规程
防腐材料：包括材质、 规格、数量等
计算管道长度
确定管道的起点和终点 测量管道的直线长度 计算管道的弯曲长度 计算管道的总长度
计算管道附件数量
确定管道附件的类型和规格
计算管道附件的数量
确定管道附件的安装位置和方 向
计算管道附件的安装费用和材 料费用
计算卫生器具数量
确定卫生器具的类型和数 量
计算卫生器具的安装位置 和尺寸
图纸目录和设计说明
设计说明：包括设计依据、设计原则、设计范围、设计标准等 图纸目录：包括图纸名称、图纸编号、图纸内容、图纸比例等 给排水系统图：包括给水系统图、排水系统图、消防系统图等 给排水平面图：包括给水平面图、排水平面图、消防平面图等 给排水立面图：包括给水立面图、排水立面图、消防立面图等 给排水剖面图：包括给水剖面图、排水剖面图、消防剖面图等
计算卫生器具的连接方式 和配件数量
计算卫生器具的排水量和 用水量
计算卫生器具的安装和维 护成本
计算卫生器具的环保和节 能性能
计算设备数量和重量
确定设备类型：如泵、阀门、管道等
计算设备数量：根据设计图纸和工程量清单进行计算
确定设备重量：根据设备类型、材质、尺寸等参数进行计算
汇总设备数量和重量：将所有设备的数量和重量汇总以便进行工程量计算和预算 编制。

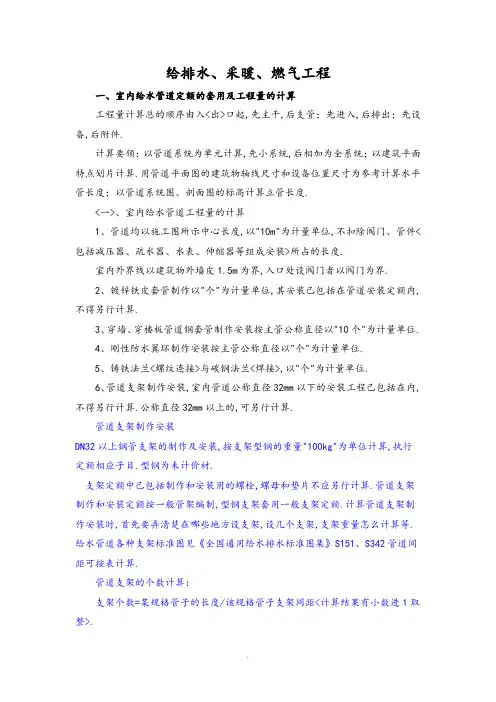

给排水定额的套用和工程量的计算
给排水、采暖、燃气工程一、室内给水管道定额的套用及工程量的计算工程量计算总的顺序由入<出>口起,先主干,后支管；先进入,后排出；先设备,后附件.计算要领：以管道系统为单元计算,先小系统,后相加为全系统；以建筑平面特点划片计算.用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度.<一>、室内给水管道工程量的计算1、管道均以施工图所示中心长度,以"10m"为计量单位,不扣除阀门、管件<包括减压器、疏水器、水表、伸缩器等组成安装>所占的长度.室内外界线以建筑物外墙皮1.5m为界,入口处设阀门者以阀门为界.2、镀锌铁皮套管制作以"个"为计量单位,其安装已包括在管道安装定额内,不得另行计算.3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以"10个"为计量单位.4、刚性防水翼环制作安装按主管公称直径以"个"为计量单位.5、铸铁法兰<螺纹连接>与碳钢法兰<焊接>,以"个"为计量单位.6、管道支架制作安装,室内管道公称直径32mm以下的安装工程已包括在内,不得另行计算.公称直径32mm以上的,可另行计算.管道支架制作安装DN32以上钢管支架的制作及安装,按支架型钢的重量"100kg"为单位计算,执行定额相应子目.型钢为未计价材.支架定额中已包括制作和安装用的螺栓,螺母和垫片不应另行计算.管道支架制作和安装定额按一般管架编制,型钢支架套用一般支架定额.计算管道支架制作安装时,首先要弄清楚在哪些地方设支架,设几个支架,支架重量怎么计算等.给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算.管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距<计算结果有小数进1取整>.管道支架的总重量=∑<某种规格的管子支架个数×该规格管支架的每个重量>7、各种伸缩器制作安装,均以"个"为计量单位.方形伸缩器的两臂,按臂长的两倍合并在管道长度内计算.8、管道消毒、冲洗、压力试验,均按管道长度以"m"为计量单位,不扣除阀门、管件所占的长度.9、管道人工挖土,区分不同管径、不同深度,以"m"或"m3”为计量单位.<二>、室内给水管道定额的套用按管道的安装部位<室内、室外>,材质<镀锌管、焊接钢管、承插铸铁给水管>,接口方式<丝接、焊接、法兰接口>分类别,以管径大小规格分档次套用定额子目.管道安装定额均按公称直径分列子目.1、管道及接头零件安装‘2、水压试验.3、单独承担埋地管道不得计取脚手架费用.4、室内DN32以内管道包括管卡及托钩制作安装.5、热熔连接给水管实际工程中有含嵌铜管件可换算.6、凿槽、刨沟、打洞、修补洞眼定额适用于各册因设计变更与非施工单位责任造成的工程量增加.8、设置于管道间、管廊内的管道、阀门、法兰、支架安装,其定额人工乘以系数1.3.9、主体结构为现场浇注采用钢模施工的工程；内外浇注的人工乘以系数1.05,内浇外砌的人工乘以系数1.03.10、管道消毒、冲洗区分不同直径,按管道长度<不扣除阀门、管件所占长度>分别以" 延长米"为单位计算,执行定额子目8-410～8-415.〕注：如设计和工艺无特殊要求时,管道压力试验已包括在管道安装中一般情况下编制预算时不列本项费用.8-416～8-420〔<三>、管道本身的计价管材价值=按设计图计算的工程量*管材定额消耗量*相应管材单价二、室内排水管道定额的套用及工程量的计算<一>、室内排水管道工程量的计算总的顺序及计算要领与室内给水管道工程量的计算相同.计算室内排水管道安装工程量时,首先弄清卫生器具成组安装中包括了哪部分排水管道,然后按排水立管的编号或排出管的编号顺序,计算各排出管、立管、横管、支管的长度.1、管道均以施工图所示中心长度,以"10m"为计量单位.室内外界线以建筑物外墙皮1.5m为界,室内外以出户第一个排水检查井为界.<二>、室内排水管道定额的套用按管道的安装部位<室内、室外>,材质<铸铁排水管、塑料排水管>,接口材料、方式、管径大小规格分档次套用定额子目.1、铸铁<含柔性>排水管、雨水管及塑料排水管均包括管卡及托吊支架、透气帽、雨水漏斗制作安装<DN150以上除外>.2、镀锌雨水管、塑料雨水管安装中已含相应材质雨水斗安装及材料费,若实际采用钢制雨水斗,可换算.三、栓类、阀门及水表组安装定额的套用及工程量的计算<一>、栓类、阀门及水表组工程量的计算1、各种阀门安装均以"个"为计量单位.2、法兰阀<带短管甲乙>安装,均以"套"为计量单位,如接口材料不同时,可作调整.3、自动排气阀安装以"个"为计量单位,已包括了支架制作安装,不得另行计算.4、浮球阀安装均以"个"为计量单位,已包括了联杆及浮球的安装,不得另行计算.5、减压器、疏水器组成安装以"组"为计量单位.6、法兰水表安装以"组"为计量单位.〕二〔、栓类、阀门及水表组安装定额的套用1、定额根据阀门的类别、连接形式、接口材料等划分子目.螺纹阀门安装适用于各种内外螺纹连接的阀门安装.法兰阀门安装适用于各种法兰阀门的安装,如仅为一侧法兰连接时,定额中的法兰、带帽螺栓及钢垫圈数量减半,其余不变.除主材法兰阀门为未计价材料,应按定额含量另计外,其余材料如法兰、螺栓、螺帽、垫片均已包括在定额基价内,不应另行计算.2、法兰安装应区分不同材质<铸铁、碳钢>、连接方式<丝接、焊接>、直径大小,分别以"副"为单位计算,法兰为未计价材.各种法兰连接用垫片均按石棉橡胶板计算.如用其他材料,不做调整.3、减压器、疏水器组成与安装是按《采暖通风国家标准图集》N108编制的,如实际组成与此不同时,阀门和压力表数量可按实际调整,其余不变.4、法兰水表安装是按《全国通用给水排水标准图集》Ｓ１４５编制的,定额内包括旁通管及止回阀,如实际安装形式与此不同时,阀门及止回阀可按实际调整,其余不变.5、减压器安装按高压侧的直径计算.6、水表的组成与安装定额项目水表包括螺纹水表及法兰水表两种.水表是一种计量建筑物或设备用水的仪表,按其管道直径可分为螺纹水表<DN≤40>,法兰水表<DN≥50>四、卫生器具安装定额的套用及工程量的计算<一>、卫生器具安装工程量的计算1、成组安装的卫生器具,定额均已按标准图集计算了与给水、排水管道连接的人工和材料.2、卫生器具给排水管道安装的工程量计算的有关规定如下：<1>给水管道安装工程量计算规定各种卫生器具的给水管道安装工程量均计至各卫生器具供水点<镶接点>.<2>排水管道安装工程量计算规定①蹲式大便器安装：管长算到楼地面〕扣除存水弯长度〔.②座式大便器安装：下出水的管长计算到楼地面；后出水的管长计算到墙面.③立式小便器安装：管长算到楼地面〕扣除存水弯长度〔.④挂式小便器安装：下出水的管长计算到楼地面；后出水的管长计算到墙面.⑤扫除口安装：管长计算到楼地面.⑥浴盆安装：管长计算到楼地面<扣除存水弯长度>.⑦排水栓安装：a.不带存水弯的,管长计算到楼地面.b.带S型存水弯的,管长计算到楼地面上0.1m；另计0.15m短管主材.c.带P型存水弯的,管长计算到P弯接口点.⑧地漏安装：a.不带存水弯的,管长计算到楼地面下0.1m.b.带存水弯的,管长计算到楼地面下0.1m<扣除存水弯长度>.⑨洗脸盆、洗涤盆安装：a.S型存水弯的,算到楼地面.b.P型存水弯的,算到P弯接口点.<二>、卫生器具安装定额的套用1、卫生器具组成安装以"组"为计量单位,已按标准图综合了卫生器具与给水管、排水管连接的人工与材料用量,不得另行计算.2、浴盆按材质可分为铸铁搪瓷、陶瓷、玻璃钢、塑料等,外形尺寸又有大小之分,浴盆常用规格按其长度有"1100”、"1300”、"1500”三种.按安装形式又可分为自带支撑和砖砌支撑,按使用情况又可分为不带淋浴器、带固定淋浴器、带活动淋浴器等几种形式.浴盆安装不包括支座和四周侧面的砌砖及瓷砖粘贴.3、洗脸盆：根据接管种类<钢管、铜管>、开启方式<普通开关、肘式开关、脚踏开关>、供水种类<冷水、冷热水>不同,分别以"10组"为单位计算.4、洗涤盆常装在住宅厨房及公共食堂厨房内供洗涤餐具和食物用.5、大便器安装按其型式<蹲式、坐式>、冲洗方式<瓷高水箱、瓷低水箱、普通冲洗阀、手压阀冲洗、脚踏阀冲洗、自闭冲洗阀>、接管材料等不同,以"10套"为单位计算.蹲式大便器安装,已包括了固定大便器的垫砖,但不包括大便器蹲台砌筑.6、大便槽、小便槽自动冲洗水箱安装以"套"为计量单位,已包括了水箱托架的制作安装,不得另行计算.7、小便槽冲洗管制作与安装以"m"为计量单位,不包括阀门安装,其工程量可按相应定额另行计算.8、脚踏开关安装,已包括了弯管与喷头的安装,不得另行计算.9、冷热水混合器安装以"套"为计量单位,不包括支架制作安装及阀门安装,其工程量可按相应定额另行计算.10、蒸汽—水加热器安装以"台"为计量单位,包括莲蓬头安装,不包括支架制作安装及阀门、疏水器安装,其工程量可按相应定额另行计算.11、容积式水加热器安装以"台"为计量单位,不包括安全阀安装、保温与基础砌筑可按相应定额另行计算.12、电热水器、电开水炉安装以"台"为计量单位,只考虑本体安装,连接管、连接件等工程量可按相应定额另行计算.13、饮水器安装以"台"为计量单位,阀门和脚踏开关工程量可按相应定额另行计算.14、太阳能集热器安装,以"个单元"为计量单位.五、室外给水管道定额的套用及工程量的计算<一>、室外给水管道工程量的计算管道以施工图所示中心长度,以"10m"为计量单位,不扣除阀门、管件所占的长度.a.室内外界线以建筑物外墙皮1.5m为界,入口处设阀门者以阀门为界.b.与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界.六、室外排水管道定额的套用及工程量的计算<一>、室外排水管道工程量的计算管道以施工图所示中心长度,以"10m"为计量单位,不扣除窨井、管件所占的长度.a.室内外以出户第一个排水检查井为界.b.室外管道与市政管道界线以与市政管道碰头井为界.七、小型容器制作安装<一>工程量的计算1、钢板水箱制作,按施工图所示尺寸,不扣除人孔、手孔重量,以"kg"为计量单位,法兰和短管水位计可按相应定额另行计算.2、钢板水箱安装,按国家标准图集水箱容量"m3”,执行相应定额.各种水箱安装,均以"个"为计量单位.<二>、定额的套用1、各种水箱连接管,均未包括在定额内,可执行室内管道安装的相应项目.2、水箱制作包括水箱本身及人孔的重量.水位计、内外人梯均未包括在定额内,发生时,可另行计算.八、各项费用的规定1、.地下室施工增加费,是指在地下室和上部洞体工程施工<非夜间>中人工、机械降效及施工照明等增加的费用.2、脚手架搭拆费,是指施工时搭拆脚手架所发生的费用.3、安装与生产同时进行增加费,是指改扩建工程施工时,因生产操作或生产条件限制〕如不准动火〔干扰了安装工作正常进行而降效的增加费用.4、在有害身体健康的环境中施工降效增加费用,是指在有关规定允许的前提下,改扩建工程施工范围内有害气体或高分贝的噪音超过国家标准以致影响身体健康而降效的增加费用.5、系统调整费,是指按国家有关规范,标准所进行的全系统的检测,调整和试验所发生的费用.6、超高增加费,是指操作物至操作地点的距离超过定额设定施工距离〕指高度〔而需要补充的费用.定额中操作高度均以3.6m为界限,如超过部分<指由3.6m 至操作物高度>的定额人工费乘以系数.7、高层建筑增加费,是指高度在6层或20m以上的工业与民用高层建筑施工时,人工降效、材料、工具垂直运输增加费用、施工用水加压泵台班费用、工人上、下班使用的外用电梯,上、下通讯联络等所发生的费用.九、与其他册的关系：1、工业管道、生产生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第六册《工业管道工程》相应项目.2、刷油、防腐蚀、绝热工程执行等十一册《刷油、防腐蚀、绝热工程》相应项目.3、埋地管道的石方及砌筑工程执行《**省建筑工程预算定额》相应项目.4、有关各类泵、风机等传动设备安装执行第一册《机械设备安装工程》相应项目.5、锅炉安装执行第三册《热力设备安装工程》相应项目.6、消火栓及消防报警设备安装执行第七册《消防安装工程》相应项目.7、压力表、温度计执行第十册《自动化控制仪表安装工程》相应项目.8、不锈钢管安装项目可执行第六册"工艺管道"定额有关项目.9、沟槽式连接管道安装项目,执行第六册《工业管道工程》的相应定额项目.。
给排水工程量计算方法
给排水工程量计算方法一、协议关键信息1、计算范围室内给排水管道室外给排水管道卫生器具及设备阀门、水表等配件2、计算依据设计图纸施工规范相关标准图集3、计算单位长度：米（m）面积：平方米（㎡）体积：立方米（m³）数量：个、套等4、计算精度保留小数点后两位5、计算原则按照实际安装工程量计算不重复计算扣除预留孔洞等所占体积二、计算方法11 室内给排水管道工程量计算111 给水管道按设计图示管道中心线长度以米计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）及各种井类所占的长度。
室内管道安装，当层高小于或等于 4m 时，立管应每层计算一个管卡；层高大于 4m 时，应每层计算两个管卡。
112 排水管道按设计图示管道中心线长度以米计算，不扣除管件所占长度。
排水横管长度应按平面图的尺寸计算，对于卫生器具成组安装的，应扣除卫生器具之间的短管长度。
排水立管的长度应按系统图中标注的高度计算。
12 室外给排水管道工程量计算121 给水管道区分不同材质、管径和连接方式，按设计图示管道中心线长度以米计算。
管道沟槽土方工程量应按设计图示尺寸以体积计算。
122 排水管道同室外给水管道计算方法，但应注意检查井所占长度。
排水管道的基础、垫层等应单独计算。
13 卫生器具及设备工程量计算131 卫生器具以“组”或“个”为计量单位，按设计图示数量计算。
卫生器具的给水、排水支管的长度应计入卫生器具的工程量内。
132 设备如水泵、水箱等，按设计图示数量计算。
14 阀门、水表等配件工程量计算141 阀门按设计图示数量以“个”计算。
142 水表按设计图示数量以“组”计算。
三、计算注意事项21 图纸解读仔细研究设计图纸，理解给排水系统的布局、管径、走向等。
注意图纸中的标注、说明和图例。
22 规范遵循严格按照国家和地方的施工规范及相关标准进行计算。
对于规范中未明确的部分，应参照类似工程的计算方法或咨询专业人士。
23 变更处理如有设计变更，应及时调整工程量计算。
给排水工程施工图的工程量计算详解
4.各种伸缩器的制作与安装
均以“个”为计量单位。方形伸缩器的两臂， 按臂长的两倍合并在管道安装长度内计算。
5.管道冲洗、消毒、压力试验
来确定。
（3）各种管道支架的重量
①沿墙安装的不保温水平管道托钩式支架 如图2.20所示为沿墙托钩式支架的安装示意图。 支架的规格、重量详见表2.10 (详见P43) 。 ②混凝土墙、砖墙上的单管立式支架 图2.21所示为单管立式支架标准图（一）。安装 在混凝土墙、砖墙上的单管立式支架（一）主材规
格及重量详见表2.11(详见P44)。
安装，而且包括了水表前的一个螺纹闸阀的安装。
法兰水表的安装，预算定额中已包括了阀门、
止回阀和旁通管价格，如实际组成与标准图集不同 时，阀门、止回阀可按实调整，其余不变。
卫生器具的制作与安装工程量
1.盆类的安装
包括浴盆、妇女净身盆、洗脸盆、洗手盆、洗 涤盆和化验盆等，一律按所用冷水、热水、盆的材 （1）浴盆的安装
图2.22所示为单管立式支架（二），它适用于固
定立管的安装。支架规格、重量详见表2.12 (详见 P45) 。 ③沿墙安装的单管托架 图2.23所示为沿墙安装的单管托架，它适用于水 平的固定支架。支架规格、重量详见表2.13 (详见 P46) 。
图2.20 沿墙托钩式支架安装示意图
（a）立面；（b）平面
2.钢板水箱的安装
钢板水箱安装的工程量，应按圆形水箱或矩形 水箱，及水箱总容积（m3）进行区别，分别以“个” 为计量单位。 各种水箱连接管的安装，在水箱制作与安装项 目中均未包括，应执行相应的管道安装项目。
给排水工程量计算规则
目录一. 工程量通用计量规则（一）给排水、采暖、燃气工程1、室内外界线划分1) 给水管道：A. 室内外界线：阀门或外墙皮1.5m；B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
2) 排水管道：A. 室内外以出户第一个排水检查井为界；B. 室外管道与市政管道界线以与市政管道碰头井为界。
另设在高层建筑内的泵房间管道与本章界线，以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）。
2、管道安装1).各种管道，均以设计施工说明材质按递增或递减步距分不同管材，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）。
另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数1.3；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数1.05，内浇外砌的定额人工乘以系数1.03。
2）“卫生器具安装”的支管管道安装工程量计算规定（１）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）。
（２）淋浴器的给水管道安装工程量计至阀门中心。
排水管道安装工程量计算规定（１）蹲式大便器安装：Ａ、采用铸铁Ｐ存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。
Ｂ、采用陶瓷存水弯，管长算到楼地面。
（２）坐式大便器安装：管长计算到楼地面。
（３）立式小便器安装：只计算其水平管道长度，立管不计。
（４）挂式小便器安装：管长计算到楼地面。
（５）扫除口安装：管长计算到楼地面。
（６）浴盆安装：管长计算到楼地面（扣除存水弯长度）。
（７）排水栓安装：Ａ、不带存水弯的，管长计算到楼地面。
Ｂ、带Ｓ存水弯的，管长计算到楼地面上０．１Ｍ；另计０．１５Ｍ短管主材。
Ｃ、带Ｐ存水弯的，管长计算到Ｐ弯接口点。
（８）地漏安装：Ａ、不带存水弯的，管长计算到楼地面下０．１Ｍ。
Ｂ、带存水弯的，管长计算到楼地面下０．１Ｍ（扣除存水弯长度）。
给排水工程量计算规则
给排水工程量计算规则工程量计算股则算量小手册目录一.工程量通用计量规则（一）给排水、采暖、燃气工程1、室内外界线划分1)给水管道：A.室内外界线：阀门或外墙皮1.5m；B.与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
2)排水管道：A.室内外以出户第一个排水检查井为界；B.室外管道与市政管道界线以与市政管道碰头井为界。
另设在高层建筑内的泵房间管道与本章界线，以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）。
2、管道安装1).各种管道，均以设计施工说明材质按递增或递减步距分不同管材，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）。
另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数1.3；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数1.05，内浇外砌的定额人工乘以系数1.03。
2）“卫生器具安装”的支管管道安装工程量计算规定（１）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）。
（２）淋浴器的给水管道安装工程量计至阀门中心。
排水管道安装工程量计算规定（１）蹲式大便器安装：Ａ、采用铸铁Ｐ存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。
Ｂ、采用陶瓷存水弯，管长算到楼地面。
（２）坐式大便器安装：管长计算到楼地面。
（３）立式小便器安装：只计算其水平管道长度，立管不计。
（４）挂式小便器安装：管长计算到楼地面。
（５）扫除口安装：管长计算到楼地面。
（６）浴盆安装：管长计算到楼地面（扣除存水弯长度）。
（７）排水栓安装：Ａ、不带存水弯的，管长计算到楼地面。
Ｂ、带Ｓ存水弯的，管长计算到楼地面上０．１Ｍ；另计０．１５Ｍ短管主材。
Ｃ、带Ｐ存水弯的，管长计算到Ｐ弯接口点。
（８）地漏安装：Ａ、不带存水弯的，管长计算到楼地面下０．１Ｍ。
Ｂ、带存水弯的，管长计算到楼地面下０．１Ｍ（扣除存水弯长度）。
给排水工程量计算方法大全
给排水工程量计算方法大全1.地面排水工程量计算方法：地面排水主要包括雨水排水和生活污水排水，其工程量计算方法如下：-雨水排水：根据设计的雨水管道的长度和直径，计算雨水管道总长度，并根据设计的雨水口的数量和尺寸，计算雨水口总数。
-生活污水排水：根据设计的生活污水管道的长度和直径，计算生活污水管道总长度，并根据设计的检修井的数量和尺寸，计算检修井总数。
2.雨水收集利用工程量计算方法：雨水收集利用主要包括雨水收集系统和雨水利用系统，其工程量计算方法如下：-雨水收集系统：根据设计的雨水收集装置的数量和容积，计算雨水收集装置总容积，并根据设计的输水管道的长度和直径，计算输水管道总长度。
-雨水利用系统：根据设计的雨水利用装置的数量和容积，计算雨水利用装置总容积，并根据设计的供水管道的长度和直径，计算供水管道总长度。
3.排水泵站工程量计算方法：排水泵站主要用于将排水系统中的污水和雨水提升到设计的排水管道的高度，其工程量计算方法如下：-泵房：根据设计的泵房的建筑面积和高度，计算泵房的总体积。
-泵组：根据设计的泵组的数量和功率，计算泵组的总功率，并根据泵组的额定流量和扬程，计算泵站的总泵流量和总扬程。
-控制设备：根据设计的控制设备的数量和类型，计算控制设备的总数量，并根据控制设备的参数，计算控制设备的总容量。
4.排水管道工程量计算方法：排水管道是排水系统中的重要组成部分，其工程量计算方法如下：-管道长度：根据设计的管道布置方案和管道连接方式，计算各段管道的长度，并累加得到总长度。
-管道直径：根据设计的管道流量和流速要求，选取合适的管道直径，并计算各段管道的直径。
5.检修井工程量计算方法：检修井用于排水系统中的管道检修和排放污水，其工程量计算方法如下：-井身：根据设计的井身结构和尺寸，计算井身的体积。
-井盖：根据设计的井盖类型和尺寸，计算井盖的总数量。
给排水工程量计算方式
给排水工程量计算方式
1、室外给水系统工程量计算及定额应用
(1)室外给水管道安装
按施工图所示管道中心线长度，以“m”计量，不扣除阀门、管件所占长度。
(2)室外给水管道栓类、阀门、水表的安装
1）阀门安装以螺纹、法兰连接分类，按直径大小分档次，以“个”计算。
法兰盘安装以“副”计算。
2）水表安装计量同室内给水管道水表安装。
3）管道消毒、冲洗，同室内给水管道安装。
4）管道土石方工程量计算，同室内管道。
2、室外排水管道工程量计算
（1）室外排水管道系统工程量计算
以施工平面图和纵断面图所示管道中心线尺寸计算，以“m”计量，不扣除窨井、管道连接件所占长度。
(2)室外砼及钢筋砼排水管道安装，按河南省土建定额规定计算及套用定额。
(3)检查井、污水池、化粪池等构筑物，按河南省土建定额规定计算及套用定额。
（三）套管及管道支架制作安装
1、穿墙及过楼板的镀锌铁皮套管的制作，按管道公称直径以“个”计算，分别套用相应定额子目；
2、钢套管按设计长度以“m”计，套用相应室外钢管安装定额。
3、DN32以上钢管支架的制作及安装，按支架型钢的重量“kg”为单位计算，执行定额相应子目。
型钢为未计价材。
给排水管道工程工程量计算及定额应用技巧知识讲解
给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4-1）（1）室内管道与室外管道的划分界线，是以建筑物外墙皮外1.5m为界，如果入口处设阀门者以阀门为界。
（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。
2、排水管道（如图4-2）（1）室内管道与室外管道的划分界线，是以出户第一个排水检查井为界。
（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。
由以上的划分规定，把给排水工程划分为三部分：室内给排水工程、室外给排水工程、市政给排水工程。
由于市政给排水工程属于市政工程预算的范围，本课程不涉及，下面我们就围绕室内外给排水工程预算的编制进行讲解。
（二）给排水管道安装的工程量计算及定额应用(以全国统一安装工程基础定额为参考）1、室内给水管道安装工程量计算及定额应用（1）工程量计算室内给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管）、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。
（2）室内给水管道安装预算定额套用1）定额子目范围：8-87～8-1682）定额已包括以下工作内容：①管道及接头零件安装；②水压试验或灌水试验；③室内DN32以内（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装（伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工。
3）定额中不包括以下工作内容，应另行计算。
①室内外管道沟土方及管道基础，应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应定额子目另计；③室内外给水铸铁管安装，包括接头零件所需人工，但接头零件价格另计；④DN32以上的钢管支架按管道支架另计；⑤过楼板的钢套管的制作、安装，按室外钢管（焊接）项目计算。
给排水工程安装工程量计算方法
目录一、...................................................... 给水部分：31、..................................................... 计算总则32、........................................... 给水入户干管的计算33、............................................... 给水立管的计算44、............................................... 给水支管的计算45、......................................... 给水工程套定额的项目4二、........................................................ 排水部分51、..................................................... 计算方法52、......................................... 排水工程套定额的项目7给排水工程—、给水部分:lx计算总则1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。
2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。
3、一般情况下室外进户预留1.5m ,接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。
4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。
5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。
