最全给排水工程工程量计算及实例清单PPT课件
2、浴盆安装估计表内不包括支座和四周侧面的砌砖及粘贴 瓷砖。
3、蹲式大便器安装，已包括了固定大便器的垫砖，但不包 括大便器的蹲台砌筑。
4、大便槽、小便槽自动冲洗水箱安装以“套”为计量单位， 已包括了水箱托架的制作安装，不得另计计算。
5、小便槽冲洗管制作与安装以“m”为计量单位，不包括阀 门安装，可另计。
2、减压器安装按高压侧的直径计算。
3、水表安装，以“组”为计量单位。计价 表中的旁通管及止回阀如与设计规定的安装 形式不同时，阀门及止回阀数量可按设计规 定调整，其余不变。（8-367）
2021
7
工程量计算规则
四、卫生器具制作安装(清单计价P106～108）
1、卫生器具组成安装以“组”为计量单位，计价表内已按 标准图综合了卫生器具与给水管、排水管连接的人工与材料 用量，不得另行计算。
2021
5
工程量计算规则
二、阀门、水位标尺安装
1、各种阀门安装，均以“个”为计量单位。法兰阀门安装， 如仅为一侧法兰连接时，计价表所列法兰、带帽螺栓及垫 圈数量减半，其余不变。
2、各种法兰连接用垫片，均按石棉橡胶板考虑，如用其他 材料，不得调整。
3、法兰阀（带短管甲乙）安装，均以“套”为计量单位， 如接口材料不同时，可作调整。
2021
11
实例工程量清单编制
清单书P87
2021
12
定额套用时应注意的问题
2021
13
定额套用时应注意的问题
2021
14
定额套用时应注意的问题
2021
15
定额套用时应注意的问题
2021
16
定额套用时应注意的问题
2021
17
定额套用时应注意的问题
室内给排水管道工程量计算PPT课件
❖ 1)减压器、疏水器安装以“组”计算 ❖ 2)减压器安装按高压侧的直径计算
例题
❖ 某室内安装（沿墙明装）D89*4，管道连接 方式为焊接，阀门为焊接法兰闸阀Z41H-16C， 请按定额计价法计算相关项目的工程量。
答案
1，D89*4钢管焊接： 35+[5.2-（-0.8）]+0.55*2=
2，方形伸缩器制作安装： 3，支架制作安装：42.1/3.5*1.25= 4，法兰阀门安装DN80 5，管道防腐工程量：
定额1
.
定额2
.
消耗量
超高费
说明
❖ 钢管安装DN32及以下不计算支架（定额
包括），DN32以上计算支架的工程量， 以”kg”计 。 ❖ 管道安装包括接头零件、水压试验
支架
支架单重见p141 表4.2-10
套管
说明
❖ 消毒，冲洗：以直径大小分档，按长度“m” 计。
❖ 套管的制作以“个”计，铁皮套管、钢管套 管应用第八册定额。刚性套管、柔性套管的 制作安装按第六册《工业管道工程》相应子 目计算。管道安装定额中已包括了穿墙及过 楼板铁皮套管安装人工，但不包括铁皮套管 的制作。过楼板套管的制作安装，执行c.8.1.6 相应子目
❖
❖ 表面镀锌称为白铁管，表面不镀锌称为黑铁管；管 端带螺纹和不带螺纹两种，普厚管，加厚管，薄壁 管。
焊接钢管及其管件
❖ 适用场合：室内通常不使用薄壁管，而加厚管也较 少采用，使用最多的是普厚管。主要用于工作压力， 工作温度较低，管径不大（公称直径150mm以内） 和要求不高的管道系统中。如：室内给水（除高层 建筑给水）、热水定额的使用，按管道材质，接口 方式分类，以管径大小规格分档 次使用定额。
❖ 管材：镀锌钢管 焊接钢管 铜管 复合管：铝塑管，钢塑管 塑 料 管 ： UPVC （ 硬 聚 氯 乙 烯 ） 、 PE
例题
❖ 某室内安装（沿墙明装）D89*4，管道连接 方式为焊接，阀门为焊接法兰闸阀Z41H-16C， 请按定额计价法计算相关项目的工程量。
答案
1，D89*4钢管焊接： 35+[5.2-（-0.8）]+0.55*2=
2，方形伸缩器制作安装： 3，支架制作安装：42.1/3.5*1.25= 4，法兰阀门安装DN80 5，管道防腐工程量：
定额1
.
定额2
.
消耗量
超高费
说明
❖ 钢管安装DN32及以下不计算支架（定额
包括），DN32以上计算支架的工程量， 以”kg”计 。 ❖ 管道安装包括接头零件、水压试验
支架
支架单重见p141 表4.2-10
套管
说明
❖ 消毒，冲洗：以直径大小分档，按长度“m” 计。
❖ 套管的制作以“个”计，铁皮套管、钢管套 管应用第八册定额。刚性套管、柔性套管的 制作安装按第六册《工业管道工程》相应子 目计算。管道安装定额中已包括了穿墙及过 楼板铁皮套管安装人工，但不包括铁皮套管 的制作。过楼板套管的制作安装，执行c.8.1.6 相应子目
❖
❖ 表面镀锌称为白铁管，表面不镀锌称为黑铁管；管 端带螺纹和不带螺纹两种，普厚管，加厚管，薄壁 管。
焊接钢管及其管件
❖ 适用场合：室内通常不使用薄壁管，而加厚管也较 少采用，使用最多的是普厚管。主要用于工作压力， 工作温度较低，管径不大（公称直径150mm以内） 和要求不高的管道系统中。如：室内给水（除高层 建筑给水）、热水定额的使用，按管道材质，接口 方式分类，以管径大小规格分档 次使用定额。
❖ 管材：镀锌钢管 焊接钢管 铜管 复合管：铝塑管，钢塑管 塑 料 管 ： UPVC （ 硬 聚 氯 乙 烯 ） 、 PE

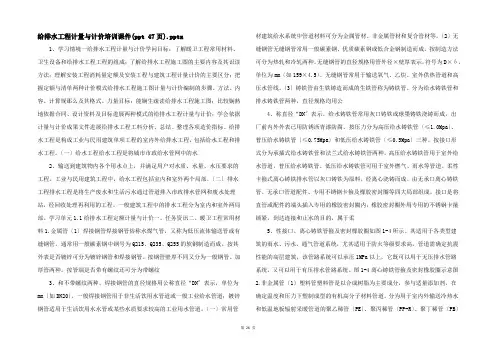

给排水工程计量与计价培训课件(ppt 47页).pptx
给排水工程计量与计价培训课件(ppt 47页).pptx1、学习情境一给排水工程计量与计价学问目标：了解暖卫工程常用材料、卫生设备和给排水工程工程的组成；了解给排水工程施工图的主要内容及其识读方法；理解安装工程消耗量定额及安装工程与建筑工程计量计价的主要区分；把握定额与清单两种计价模式给排水工程施工图计量与计价编制的步骤、方法、内容、计算规那么及其格式。
力量目标：能娴生疏读给排水工程施工图；比较娴熟地依据合同、设计资料及目标进展两种模式的给排水工程计量与计价；学会依据计量与计价成果文件进展给排水工程工料分析、总结、整理各项造价指标。
给排水工程是构成工业与民用建筑单项工程的室内外给排水工程，包括给水工程和排水工程。
〔一〕给水工程给水工程是将城市市政给水管网中的水2、输送到建筑物内各个用水点上，并满足用户对水质、水量、水压要求的工程。
工业与民用建筑工程中，给水工程包括室内和室外两个局部。
〔二〕排水工程排水工程是将生产废水和生活污水通过管道排入市政排水管网和废水处理站，经回收处理再利用的工程。
一般建筑工程中的排水工程分为室内和室外两局部。
学习单元1.1给排水工程定额计量与计价一、任务资讯二、暖卫工程常用材料1.金属管〔1〕焊接钢管焊接钢管俗称水煤气管，又称为低压流体输送管或有缝钢管。
通常用一般碳素钢中钢号为Q215、Q235、Q255的软钢制造而成。
按其外表是否镀锌可分为镀锌钢管和焊接钢管。
按钢管壁厚不同又分为一般钢管、加厚管两种。
按管端是否带有螺纹还可分为带螺纹3、和不带螺纹两种。
焊接钢管的直径规格用公称直径“DN〞表示，单位为mm〔如DN20〕。
一般焊接钢管用于非生活饮用水管道或一般工业给水管道；镀锌钢管适用于生活饮用水水管或某些水质要求较高的工业用水管道。
〔一〕常用管材建筑给水系统中管道材料可分为金属管材、非金属管材和复合管材等。
〔2〕无缝钢管无缝钢管常用一般碳素钢、优质碳素钢或低合金钢制造而成。
给排水工程施工图的工程量计算详解35页PPT
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
给排水工程施工图的工程量计算详解
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 6
给排水工程施工图的工程量计算详解
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 6
给排水工程量计算 ppt课件
建筑排水系统的任务是将卫生器具和生产设备 所产生的污水迅速排入城市市政污水管道中， 并为污水的处理提供便利。建筑排水系统也应 包括室外排水系统和室内排水系统两部分。
2
ppt课件
一、室内给水系统
室内给水系统按其供水对象的不同，基本可分
（1 生活给水系统是指供给居住建筑、公共建
筑和工业企业建筑内的饮用、盥洗、淋浴、冲
丝堵清扫口。 ⑥检查井
10
ppt课件
二、室内排水系统
11
排水系统组成示意图
ppt课件
三、室内给排水工程量计算
1、管材、管道工程量 金属管材：钢管、铸铁管（按接头形式 分为承插连接、法兰连接、卡箍连接三种）
①分类 非金属管材：聚氯乙烯管（PVC）、聚 乙烯管（PE）、聚丙烯管（PP—R）等
复合管材：铝塑复合管
26
ppt课件
四、室外给排水工程量计算
2、阀门、水表安装的工程量计算与室内的计算相同。
3、检查井、化粪池等排水构筑物按当地土建定额执
4、室外给排水管道土方量计算按当地土建定额执行。
V=h (b+ k h ) L
h——沟深
k——放坡系数
b——底宽 L——沟长
27
ppt课件
五、给排水施工图的识读
3
ppt课件
一、室内给水系统
（2 生产给水系统是指供给工业生产用于冷却、
（3）消防给水系统 消防给水系统是指供给建筑物消火栓及其
4
ppt课件
一、室内给水系统
室内给水系统组成
①进户管（引入管）
建筑物外第一个给水阀门井引至室内给水总阀门 或室内进户总水表之间的管段。
②水表节点（水表井）
引入管上装设的水表及在其前后设置的阀门、泄 水装置、旁通管的总称。
2
ppt课件
一、室内给水系统
室内给水系统按其供水对象的不同，基本可分
（1 生活给水系统是指供给居住建筑、公共建
筑和工业企业建筑内的饮用、盥洗、淋浴、冲
丝堵清扫口。 ⑥检查井
10
ppt课件
二、室内排水系统
11
排水系统组成示意图
ppt课件
三、室内给排水工程量计算
1、管材、管道工程量 金属管材：钢管、铸铁管（按接头形式 分为承插连接、法兰连接、卡箍连接三种）
①分类 非金属管材：聚氯乙烯管（PVC）、聚 乙烯管（PE）、聚丙烯管（PP—R）等
复合管材：铝塑复合管
26
ppt课件
四、室外给排水工程量计算
2、阀门、水表安装的工程量计算与室内的计算相同。
3、检查井、化粪池等排水构筑物按当地土建定额执
4、室外给排水管道土方量计算按当地土建定额执行。
V=h (b+ k h ) L
h——沟深
k——放坡系数
b——底宽 L——沟长
27
ppt课件
五、给排水施工图的识读
3
ppt课件
一、室内给水系统
（2 生产给水系统是指供给工业生产用于冷却、
（3）消防给水系统 消防给水系统是指供给建筑物消火栓及其
4
ppt课件
一、室内给水系统
室内给水系统组成
①进户管（引入管）
建筑物外第一个给水阀门井引至室内给水总阀门 或室内进户总水表之间的管段。
②水表节点（水表井）
引入管上装设的水表及在其前后设置的阀门、泄 水装置、旁通管的总称。
第六章-给排水工程计量和计价ppt课件
室外小区给排水工程，根据工程内容 还应包括管道断面图、给排水节点图等。
室内给排水工程图的特点
• 管道首尾相连，来龙去脉清楚，从给水引 入管到各用水点，从污水收集器到污水排 出管。
4.建筑给排水施工图的主要内容
平面布置图
给水、排水平面图主要表达给水、排水 管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设 备的种类、数量、位置，均要作出给水和 排水平面布置；各种功能管道、管道附件、 卫生器具、用水设备，如消火栓箱、喷头 等，均应用各种图例表示；各种横干管、 立管、支管的管径、坡度等，均应标出。 平面图上管道都用单线绘出，沿墙敷设时
须画出水龙头、淋浴器莲蓬头、冲洗水箱等 符号；用水设备如锅炉、热交换器、水箱等 则画出示意性的立体图，并在旁边注以文字 说明。
在排水系统图上也只画出相应的卫生器具 的存水弯或器具排水管。
5.建筑给排水施工图的识读
(1) 查明给水管道系统的具体走向，干管的布 置方式，管径尺寸及其变化情况，阀门的设置， 引入管、干管及各支管的标高。
适用场所：外网水
压不能满足所需水 压，用水不均匀， 且不宜设水箱时采 用。
5、分区给水方式
特点：可以充分
水 箱
利用外网压力，
供水安全，但投
资较大，维护复
杂。
室外给水管网水压线
适用场所：供水
压力只能满足建
水池
筑下层供水要求
时采用
水表
泄水管
3.管道敷设方式
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美观要 求较高的场所可暗装。
第六章 给排水、采暖、燃气工程计量与计价
一、基础知识 二、定额计价 四、清单计价 五、安装算量软件
室内给排水工程图的特点
• 管道首尾相连，来龙去脉清楚，从给水引 入管到各用水点，从污水收集器到污水排 出管。
4.建筑给排水施工图的主要内容
平面布置图
给水、排水平面图主要表达给水、排水 管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设 备的种类、数量、位置，均要作出给水和 排水平面布置；各种功能管道、管道附件、 卫生器具、用水设备，如消火栓箱、喷头 等，均应用各种图例表示；各种横干管、 立管、支管的管径、坡度等，均应标出。 平面图上管道都用单线绘出，沿墙敷设时
须画出水龙头、淋浴器莲蓬头、冲洗水箱等 符号；用水设备如锅炉、热交换器、水箱等 则画出示意性的立体图，并在旁边注以文字 说明。
在排水系统图上也只画出相应的卫生器具 的存水弯或器具排水管。
5.建筑给排水施工图的识读
(1) 查明给水管道系统的具体走向，干管的布 置方式，管径尺寸及其变化情况，阀门的设置， 引入管、干管及各支管的标高。
适用场所：外网水
压不能满足所需水 压，用水不均匀， 且不宜设水箱时采 用。
5、分区给水方式
特点：可以充分
水 箱
利用外网压力，
供水安全，但投
资较大，维护复
杂。
室外给水管网水压线
适用场所：供水
压力只能满足建
水池
筑下层供水要求
时采用
水表
泄水管
3.管道敷设方式
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美观要 求较高的场所可暗装。
第六章 给排水、采暖、燃气工程计量与计价
一、基础知识 二、定额计价 四、清单计价 五、安装算量软件
给排水工程量计算方法大全PPT------水暖及水灭火工程量计算
5.0.2 建筑给排水工程常用材料
1）管材
钢管——焊接钢管 无缝钢管 不锈钢管
规格表示方法：标称直径 如：DN50 规格表示方法：外径×壁厚，如：D108×4 规格表示方法：外径×壁厚，如：D108×4
铜管――
铸铁管――给水管/排水管 规格表示方法：标称直径 如：DN100
塑料管―― 给水管/排水管 硬聚氯乙稀管（UPVC） 交联聚乙稀管（PEX） 聚丁烯管（PB）
△ 给排水工程量计算要领：
按照水的流向，顺序计算 ① 先给/排水系统，后排/给水系统，一个系统全部工程量计算完后， 再计算另一个系统； ② 由入/出口到出/入口为顺序进行：入(出)口主管→水平干管→立 干管→水平支管→立支管，按立管系统的编号、分管径大小依次计算， 先小系统，后相加成大系统； ③ 先管道、后附件、再设备。
水暖及水灭火工程量计算
主要内容：给排水、采暖供热、自动消防水灭火等工程
工程量计算及定额套用
学习要点：
①各分部工程涉及的工作内容； ②子目定额的列项方式； ③子目定额工程量计算原则及方法； ④子目定额已包括的工作内容； ⑤子目定额没有包括的工作内容及定额套用； ⑥未计价材料； ⑦定额有关规定――系数计费、特殊规定等。
3）管道附件安装工程量
常见管道附件：
配水附件――各式水龙头；
排水附件——地漏、清通口、……；
控制附件――各式阀门；
其他管道附件――法兰、水表组、柔性接口、
排水管道附件安装
伸缩器、排气阀、过滤器、……
① 地漏：按公称直径分档，以“10个”计；
未计价材料――地漏。
排水管道附件安装 ②地面扫除口：按公称直径分档，以“10个”计,
5.1.1 室内给水、排水工程量计算
城市给排水计算方法(ppt 29页)
力坡降I、流速v 方法：水力计算图或水力计算表
（1）设计管段及设计流量的确定
确定设计管段的起迄点
计算步骤 计算设计管段的设计流量 确定设计管段的直径、坡度及 管底标高
（2）污水管道水力计算的步骤
在街坊平面图上布置污水管道，并对街坊编 号，计算其面积。
划分设计管段，计算设计流量
从上游管段开始对主干管进行列表计算
其它管线与排水管道稍有相交时，管道可以修改设计或 在相交处允许穿过管道，采取适当措施修补管道
污水管道应按非满管流设计的原因： （ 1 ）污水流量时时变化，雨水、地下水进入，
H/D ＜ 1 为未预见水量的增长留有余地，避 免污水溢出。 （ 2 ）管内沉积的污泥会分解析出一些有害气体 ，含油污水，易爆气体， H/D ＜ 1 以利管道 的通风，排除有害气体，防止爆炸。 （ 3 ）便于管道的疏通和维护管理。
污水管节点流量的设计流量计算:沿线流量、集中流量、 节点流量
污水管节点流量的设计流量计算与给水网节点设计流量 区别
•沿线流量:平均日流量乘以总变化系数 •管段分配的沿线流量全部加到上游节点作为节点流量
3、管段设计流量
Q q 1 q 2 q 3 A 0 K Z q q 3
式中 q1—设计管段的本段设计流量 q2—转输流量 q3—集中流量 A—汇水面积 q0—比流量 KZ—总变化系数
（4）设计流速
与设计流量、设计充满度相应的水流平均流速。 最小流速：保证管内不致发生淤积的流速 ≥0.6m/s
最大流速：保证管道不被冲刷损坏的流速 ≤10m/s（金属管道） ≤ 5m/s （非金属管道）
（5）最小管径
规定 DN min 原因：管系上游部分，设计流量 很小，只根据计算， DN 很小，由于养护经验， 易堵塞。
（1）设计管段及设计流量的确定
确定设计管段的起迄点
计算步骤 计算设计管段的设计流量 确定设计管段的直径、坡度及 管底标高
（2）污水管道水力计算的步骤
在街坊平面图上布置污水管道，并对街坊编 号，计算其面积。
划分设计管段，计算设计流量
从上游管段开始对主干管进行列表计算
其它管线与排水管道稍有相交时，管道可以修改设计或 在相交处允许穿过管道，采取适当措施修补管道
污水管道应按非满管流设计的原因： （ 1 ）污水流量时时变化，雨水、地下水进入，
H/D ＜ 1 为未预见水量的增长留有余地，避 免污水溢出。 （ 2 ）管内沉积的污泥会分解析出一些有害气体 ，含油污水，易爆气体， H/D ＜ 1 以利管道 的通风，排除有害气体，防止爆炸。 （ 3 ）便于管道的疏通和维护管理。
污水管节点流量的设计流量计算:沿线流量、集中流量、 节点流量
污水管节点流量的设计流量计算与给水网节点设计流量 区别
•沿线流量:平均日流量乘以总变化系数 •管段分配的沿线流量全部加到上游节点作为节点流量
3、管段设计流量
Q q 1 q 2 q 3 A 0 K Z q q 3
式中 q1—设计管段的本段设计流量 q2—转输流量 q3—集中流量 A—汇水面积 q0—比流量 KZ—总变化系数
（4）设计流速
与设计流量、设计充满度相应的水流平均流速。 最小流速：保证管内不致发生淤积的流速 ≥0.6m/s
最大流速：保证管道不被冲刷损坏的流速 ≤10m/s（金属管道） ≤ 5m/s （非金属管道）
（5）最小管径
规定 DN min 原因：管系上游部分，设计流量 很小，只根据计算， DN 很小，由于养护经验， 易堵塞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3.2 管道支架的制作与安装工程量
管道支架的制作与安装只需计算室内给水管支
架的制作与安装，因为铸铁排水管、雨水管、塑料 排水管的安装均已包括了管卡、托架、吊架等支架 管道支架的计量单位为千克（kg
计算管道支架的制作与安装重量时，首先要弄
清支架架设的部位（支架的种类），各类支架的数
（1）
支架的个数=某规格的管道长度÷该规格管道支 架的间距 计算的得数有小数时就进1 （2）管道支架的间距 管道支架的间距可根据管道的公称直径、是否 保温按1.5m、3m、6m计算，也可按表2.9(详见P43)
2.3.5 卫生器具的制作与安装工程量
1.盆类的安装
包括浴盆、妇女净身盆、洗脸盆、洗手盆、洗 涤盆和化验盆等，一律按所用冷水、热水、盆的材 （1 ）
给水（冷水、热水）的分界点为水平管与支管 的交接处，水平管的安装高度为750mm。若水平管 的设计高度与标准图不符时，则需增加引下（上） 管。该引下（上）管的长度计入室内给水管道的安
作与安装，但对于卫生器具上的水箱只有制作，其 1. 钢板水箱制作的工程量计算，应按水箱的不同 形式（圆形或矩形），区别每个水箱的重量，分别 以千克（kg 大、小便槽冲洗水箱制作的工程量，应按大便 槽或小便槽进行区别，分别以千克(kg)为计量单位。
括在管道安装定额中，不得另行计算，其制作以
3.
法兰安装的工程量应按其不同材质、连接方式 法兰的材质主要有碳钢法兰和铸铁法兰两种。 法兰与管道的连接方式主要有焊接连接和螺纹 连接
4.
均以“个”为计量单位。方形伸缩器的两臂，
5.
均按管道公称直径分档，以长度“米”为计量 管道安装项目中已包括了压力试验，一般不得 执行该项目。只有当遇到特殊情况，停工时间较长 后再进行安装，或有特殊要求需进行二次打压试验 时，才可执行该项目。 6.除锈刷油（详见第3章）。
（3）自动排气阀安装定额中已包括了支架的制
（4）浮球阀定额中已包括了连杆及浮球的安装， （5）浮标液面计、水位标尺是按国标编制的， （6）室内消火栓不论明装、暗装、半暗装，按
不同的公称直径，以“套”为计量单位，执行第七
册相应的子目。
2.3.4 低压器具、水表组成的安装工程量
（1）如减压阀、疏水器设计组成与定额的组成
图2.23 沿墙安装的单管托架安装示意图
2.3.3 阀门、栓类水闰标尺的安装工程量
（1）各类阀门的安装不论型号如何，均以其连 接方式和规格大小的不同分档次，以“个”为计量单
阀门与管道的连接方式有螺纹连接和法兰连接两 （2）法兰阀（带短管）安装，如接口材料不同 各类阀门安装子目的定额基价中均未计入阀门本 身的价格，应按定额含量将不同阀门的主材价值计入
2.
给排水工程中管道在穿越建筑物基础、楼板、 钢管穿越建筑物基础、防水墙体顶板时，应做 防水套管，其直径应比管道的公称直径大两个号， 执行第六册《工业管道工程》第八章相应的子目。
钢管穿越楼板时，应设置钢套管，其直径应比
管道的公称直径大两个号，套管顶部高出地面20mm， 套管底部与楼板底面相平，套管与管道之间填封密 封膏。钢套管的制作与安装计量单位为“个”。 穿越墙体及楼板的镀锌铁皮套管，其安装已包
（2）
大便器、小便器均以“套”为计量单位。小便 ①蹲式大便器以冲洗设备分档。 ②坐式大便器安装的分界点同蹲式大便器，其 水平管的安装高度为250mm ③小便器的安装分界点同大便器，其水平管的
高度为1200mm，自动冲洗水箱的水平管为2000mm。
2.3.6 小型容器的制作与安装工程量
小型容器的制作与安装主要包括各类水箱的制
不同时，阀门和压力表数量可按设计用量进行调整， 减压阀安装按高压侧的直径计算。 （2）水表的组成与安装计量单位为“个”。按 螺纹水表安装，定额中不仅包括了水表本身的
安装，而且包括了水表前的一个螺纹闸阀的安装。
法兰水表的安装，预算定额中已包括了阀门、
止回阀和旁通管价格，如实际组成与标准图集不同 时，阀门、止回阀可按实调整，其余不变。
浴盆的未计价材料包括浴盆本体、冷热水嘴或
冷热水混合水嘴、排水配件、蛇形管带弯喷头、喷 浴盆支架及浴盆周边的砌砖、粘贴的瓷砖，应
（2）
分界点的划分同浴盆，水平管的安装高度为 250mm 妇女净身盆的未计价材料包括净身盆本体、水 嘴、冲洗喷头铜活件、排水配件（存水弯、排水直
（3）洗脸盆、洗手盆的安装
分界点的划分方法同浴盆，水平管的安装高度 为530mm 洗脸盆、洗手盆的未计价材料包括盆具、开关
（4）
分界点的划分方法同浴盆，水平管的安装高度 为900mm 安装工作包括上下水管的连接、试水，安装洗 洗涤盆、污水盆的未计价材料包括盆体、开关
2.器具类的安装
器具类的安装包括淋浴器、大便器、小便器、 （1）淋浴器的安装 给水（冷水、热水）的分界点为水平管与支管 的交接处，水平管的安装高度为1000mm。若水平管 的设计高度与标准图不符时，则需增加引上管，该
排水立管的安装长度计算方法是先看立管有无 变径。当有变径时，先确定变径点的位置，然后按
排水横管的长度应按平面图上所标注的尺寸进 行计算，或直接从平面图上度量。对于横支管长度，
平面图不一定能准确地反映出来，因此，应按卫生
器具安装详图或标准图上的尺寸计算。
④排水立支管的安装长度计算
排水立支管是指卫生器具下面除去卫生器具成 组安装已包括的排水管部分所剩余的排水短立管的 长度。 排水立支管的长度应按其上下端高差计算，即 按卫生器具与排水管道分界点处的标高与排水横管 标高的差进行计算，当施工图所标注的尺寸不全时， 可按实际情况进行计算。
定立管的安装。支架规格、重量详见表2.12 (详见 P45) 。
图2.23所示为沿墙安装的单管托架，它适用于水 平的固定支架。支架规格、重量详见表2.13 (详见 P46)
图2.20 沿墙托钩式支架安装示意图
（a）立面；（b）平面
图2.21 单管立式支架（一）安装示意图
图2.22 单管立式支架（二）安装示意图
（3）各种管道支架的重量
如图2.20所示为沿墙托钩式支架的安装示意图。 支架的规格、重量详见表2.10 (详见P43) 。
图2.21所示为单管立式支架标准图（一）。安装 在混凝土墙、砖墙上的单管立式支架（一）主材规
格及重量详见表2.11(详见P44)
图2.22所示为单管
