电缆支架焊接、桥架安装施工安全技术交底

电缆支架安全技术交底模板

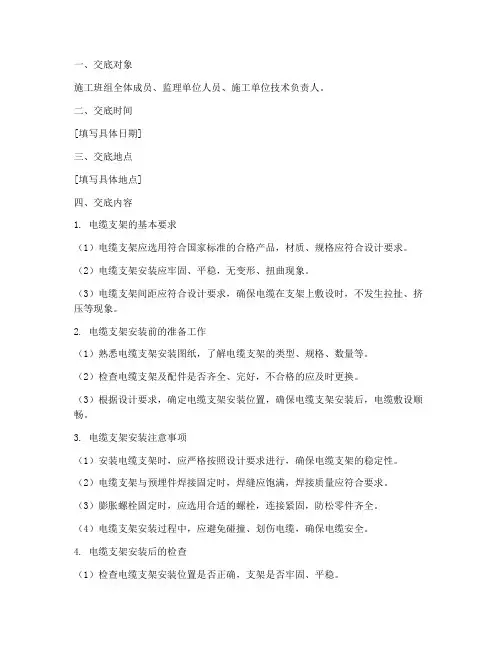

一、交底对象施工班组全体成员、监理单位人员、施工单位技术负责人。

二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 电缆支架的基本要求（1）电缆支架应选用符合国家标准的合格产品，材质、规格应符合设计要求。

（2）电缆支架安装应牢固、平稳，无变形、扭曲现象。

（3）电缆支架间距应符合设计要求，确保电缆在支架上敷设时，不发生拉扯、挤压等现象。

2. 电缆支架安装前的准备工作（1）熟悉电缆支架安装图纸，了解电缆支架的类型、规格、数量等。

（2）检查电缆支架及配件是否齐全、完好，不合格的应及时更换。

（3）根据设计要求，确定电缆支架安装位置，确保电缆支架安装后，电缆敷设顺畅。

3. 电缆支架安装注意事项（1）安装电缆支架时，应严格按照设计要求进行，确保电缆支架的稳定性。

（2）电缆支架与预埋件焊接固定时，焊缝应饱满，焊接质量应符合要求。

（3）膨胀螺栓固定时，应选用合适的螺栓，连接紧固，防松零件齐全。

（4）电缆支架安装过程中，应避免碰撞、划伤电缆，确保电缆安全。

4. 电缆支架安装后的检查（1）检查电缆支架安装位置是否正确，支架是否牢固、平稳。

（2）检查电缆支架间距是否符合设计要求，确保电缆在支架上敷设时，不发生拉扯、挤压等现象。

（3）检查电缆支架的焊接质量，确保焊缝饱满、无裂纹。

5. 电缆支架安装过程中的安全注意事项（1）施工人员应佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，应确保现场安全，避免发生坠落、触电等事故。

（3）高处作业时，应使用安全绳、安全网等防护措施，防止坠落。

（4）使用电动工具时，应确保接地良好，防止触电事故发生。

五、交底要求1. 施工人员应认真听取交底内容，了解电缆支架安装过程中的安全注意事项。

2. 施工单位应按照交底内容，严格执行电缆支架安装技术要求。

3. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报相关部门处理。

4. 施工单位应做好电缆支架安装过程中的安全文明施工，确保工程顺利进行。

电缆沟支架安装技术交底范文

电缆沟支架安装技术交底范文一、背景介绍随着电力行业的发展，我们电力工程也在不断推进。

电缆沟支架作为电缆敷设的重要环节，起到重要的承载和保护作用。

为了确保电缆敷设的质量和安全，特对电缆沟支架的安装技术进行交底，以便施工人员正确和规范地进行安装。

二、安装前准备1. 安装方案确定：根据设计要求和现场情况，制定合理的安装方案，包括支架的尺寸、数量、间距等。

2. 材料准备：准备好所需的支架材料，包括钢质支架、螺栓、膨胀螺栓等，并进行检查确保质量合格。

3. 工具准备：准备好安装所需的工具，如电动钻、螺丝刀、扳手等，确保工具完备。

三、支架安装步骤1. 标线定位：根据设计图纸，使用测量工具在地面上进行标线定位，确保支架安装的准确位置。

2. 安装基础支架：使用电动钻在标线位置上钻孔，并使用膨胀螺栓进行固定。

确保固定牢固。

3. 安装中间支架：根据设计要求，在基础支架之间进行中间支架的安装。

将支架与基础支架对齐，并使用螺栓进行固定。

4. 安装顶部支架：根据设计要求，在中间支架之上安装顶部支架。

确保支架与中间支架对齐，并使用螺栓进行固定。

5. 支架连接：将相邻支架之间进行连接，确保支架之间的连接牢固可靠。

6. 支架调整：在安装完毕后，使用水平仪对支架进行调整，确保支架水平度符合要求。

7. 支架清理：在安装完毕后，对支架进行清理，包括清除焊渣、切割剩余等，保持支架整洁。

四、安全注意事项1. 施工人员必须戴上安全帽、工作服等个人防护用品，确保自身的安全。

2. 使用电动钻等电动工具时，必须要求操作人员具备相应的操作证。

3. 施工现场必须设立安全警示标志，告示工地危险区域，确保工作区域的安全。

4. 在进行支架安装时，要远离高压电源和其他危险设备，以确保施工现场的安全。

五、工艺质量控制1. 支架安装必须严格按照设计图纸和要求进行，确保支架的尺寸、间距符合要求。

2. 安装过程中，要随时进行检查和测试，确保支架的安装质量和连接牢固可靠。

技术交底 - 桥架安装

市工人文化宫（游泳馆）项目
交底日期
技术交底项目
电气工程
工程部位
一层
交底提要
桥架安装
交底对象
交底内容：
一、桥架安装补充事项
1、桥架之间的间距应始终保持一致。
2、桥架弯头处弧度应保持一致。
3、桥架改变宽度时必须使用大小头。
4、两根桥架不能突然变成一根桥架。
5、弯头对接时，需内部电焊，不能搭接。
6、桥架丝杆必须垂直，在支架下留出长度不能太长。
7、桥架必须位于支架正中间。
二、安全注意事项
1、电缆桥架安装时，其下方拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
2、使用的电气设备、电动工具要有可靠的保护接地（接零）措施，打眼时，要戴防护眼镜，工作地点下方不得站人。
接受交底人：
审核人
交底人
班组长

桥架安装技术交底

桥架安装技术交底一、材料要求1.外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；防火桥架涂层完整，无扭曲变形，不压扁，便面不划伤。

2.桥架及其附件：应采用经过镀锌处理或其他防腐处理的定型产品。

规格、型号应符合实际要求。

桥架内应光滑平整组，无棱刺，不应有扭曲、翘边等现象。

3.支吊架用材:采用的钢板、圆钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料，都应经过镀锌处理，焊接的部位应做好防锈防腐措施。

二、工具准备电工工具、手电钻、冲击钻、卷尺放线工具等。

三、施工工艺1.施工工序：预留孔洞弹线定位膨胀螺栓安装支吊架安装桥架安装保护底线连接2.划线定位：根据图纸，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线。

（建筑物如有坡度，电缆桥架应随其坡度）3.支吊架安装：a 钢支架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边气孔、凹陷、漏焊等缺陷b 支架与掉价安装应牢固，保证横平竖直，在有坡度的建筑物是安装支架与吊架应与建筑物有相同的坡度。

c 固定支点、吊点间距在1.5米。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点火吊点。

d 严禁用木砖固定支架与吊架。

e水平安装的桥架支吊架规格：桥架宽度（mm）吊杆规格（mm）800-1000 Ф14通丝杆500-600 Ф12通丝杆300-400 Ф10通丝杆150-200 Ф8 通丝杆四、桥架安装要求1.桥架应平整，无扭曲变形，内、外壁无毛刺，各种附件齐全。

2.桥架接口应平整，接缝处应紧密平直，盖板装上后应平整，无翘脚，出线口的位置准确。

3.不允许将穿过墙壁的桥架与墙上的孔洞一起封死。

4.桥架的所有非带电部分的铁件均应相互连接和跨接，使之成为一个连接导体，并做好整体接地。

5.桥架与盒、箱、柜接茬，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

6.水平线槽安装超过30m需做防晃固定支架。

电缆桥架安装技术交底记录

E、埋好螺栓后，可用螺母配上对应旳垫圈将支架或吊架直接固定在金属膨胀螺栓上。
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
共6页
第3页
6、桥架安装：
（1）、桥架安装规定：
（2）、桥架应平整，无扭曲变形，内壁无毛刺，多种附件齐全。
（3）、金属膨胀螺栓：应根据容许拉力和剪力进行选择。
（4）、扁钢、角钢经除锈防锈处理，￠10通丝螺杆、螺栓、螺母、平垫圈、弹簧垫等使用镀锌原则件。
（5）、辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
2、重要机具：
1）、铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
（8）、转弯部位应采用立上弯头和立下弯头，安装角度要合适。
（9）、出线口处应运用出线口盒进行连接，末端部位要装上封堵。
（10）、桥架内保护地线安装：
（A）、保护地线应根据设计图规定敷设在桥架内一侧，接地处螺丝直径不应不不小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。
（B）、金属桥架旳宽度在100mm以内（含100mm），两段桥架用连接板连接处（即连接板做地线时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端桥架用连接板连接旳保护地线每端螺丝固定点不少于6个。
4、使用高凳时，注意不要碰坏建筑物旳墙面及门窗等。
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装

电缆支架桥架安全技术交底模板

一、交底目的为确保电缆支架桥架安装及使用过程中的安全，降低事故发生风险，特制定本安全技术交底。

二、交底对象1. 电缆支架桥架安装施工人员2. 电缆支架桥架使用人员3. 监理人员三、交底内容1. 电缆支架桥架安装前的准备工作（1）施工人员应熟悉电缆支架桥架安装的相关规范、标准和工艺流程。

（2）检查施工材料、工具、设备是否符合要求，确保安全可靠。

（3）现场勘查，了解电缆支架桥架安装的具体位置、高度、间距等。

2. 电缆支架桥架安装过程中的注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）高空作业时，必须采取安全措施，如设置安全网、安全绳等。

（3）电缆支架桥架的安装应按照设计要求进行，确保安装牢固、水平、垂直。

（4）电缆支架桥架的间距应符合规范要求，避免因间距过大或过小而造成安全隐患。

（5）电缆支架桥架的接地应可靠，确保电气安全。

（6）电缆支架桥架的防腐处理应符合要求，防止腐蚀、生锈。

3. 电缆支架桥架使用过程中的注意事项（1）使用人员应熟悉电缆支架桥架的结构、性能和使用方法。

（2）禁止超负荷使用电缆支架桥架，避免因负荷过大而造成损坏。

（3）禁止在电缆支架桥架附近进行敲打、切割等作业，防止损坏电缆支架桥架。

（4）定期检查电缆支架桥架的安装情况，发现问题及时处理。

（5）发现电缆支架桥架存在安全隐患时，应立即停止使用，并及时上报相关部门。

四、安全管理制度1. 施工单位应建立健全电缆支架桥架安装及使用过程中的安全管理制度。

2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

3. 施工单位应定期对电缆支架桥架进行检查、维护，确保其安全可靠。

4. 施工单位应设立专职安全管理人员，负责电缆支架桥架安装及使用过程中的安全监督。

五、应急措施1. 发生安全事故时，立即停止作业，组织人员撤离现场。

2. 报告上级领导，启动应急预案。

3. 对事故原因进行调查，采取有效措施防止类似事故再次发生。

4. 对事故责任人和相关人员进行严肃处理。

电缆桥架施工技术交底

电缆桥架施工技术交底内容交底内容：施工准备1技术准备1.1施工前应认真熟悉工程施工图，并对工程系统的设计参数系统划分和组成，施工质量以及方法做到心中有数。

1.2了解技术交底，工程洽商的内容。

1.3参考各专业安装图，观察相关专业的管道走向，坐标是否有冲突，应综合校核，在各类管道集汇处绘制平面图。

1.4绘制主要外加工件的加工草图。

2材料准备2.1金属线槽，桥架及其附件，应采用经过镀锌处理的定型产品，其规格型号应符合设计要求，线槽，桥架内外应光滑平整，无棱刺扭曲，翘边无变形现象。

2.2金属膨胀螺栓应根据允许拉力的剪力进行选择。

2.3钢板、圆钢、扁铁、角钢、螺栓，螺母等做电工工件时，应经过镀锌处理。

2.4铅头、电焊条、氮气、乙炔气、调和漆、橡胶绝缘带等一应俱全。

3机具准备3.1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、电焊机。

1.3.2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳4作业条件4.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆，吊架全部完成。

4.2坚井内顶棚和墙面的喷浆，油漆等完成后方可进行线槽，桥架敷设及配线。

工艺流程操作要点和技术要求1弹线定位：根据设计图确定出进户线、盒、箱、框等电气器具的安装位置。

从始端至端先干线后支线。

找好水平式垂直线，用粉线墙壁、顶棚和地面等处，沿线路的中心线弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。

2予留孔洞：根据设计图标注的轴线部位，将预制加工好的框架固定在标出的位置上调直，待混凝土凝固，模板拆除后，拆下框架，平洞口。

3支架与吊架安装3.3.1支架与吊架所用钢材应平直、无扭曲，下料后长短偏差应在5mm范围内，切口处无卷边，毛刺。

3.2钢支架与吊架应焊接牢固，无变形，焊缝均匀平整，焊缝长度应符合要求，不得有裂纹，咬边，气孔等现象。

3.3支架与吊架应安装牢固，横平竖直，在有坡度和建筑部位，支架与吊架应与建筑物有相同坡度。

桥架、支架、托架、槽盒安装分项工程施工技术交底记录

///一、依据标准：《建筑电气工程施工质量验收规范》GB50303-2015《招标文件附件四：工程技术规范及要求》《钢制电缆桥架工程技术规程》T/CES 31-2017二、施工准备：人员配置:根据工程量的大小配备足够施工人员。

施工现场明确施工负责人、技术负责人、质安员、安装施工作业人员组织到位。

材料准备：（1）材料根据施工现场的需要自行决定数量。

（2）托盘、梯架板材厚度、规格应满足设计要求。

表面防腐层材料应符合国家现行有关标准的规定。

（3）检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

（4）电镀锌的锌层表面应光滑均匀，致密。

不得有起皮、气泡、花斑等缺陷。

（5）桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。

工器具准备：工器具：施工电源盘、手锤、焊接设备、电钻、冲击钻、扳手、卷尺、切割机、安全文明施工用具等。

仪表：经纬仪、水平仪。

三、施工方法：桥架、支架、托架、槽盒安装安装要求：（1）根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心进行弹线，按照设计图要求及施工验收规范规定，均匀分布支撑点距离并用笔标出具体位置。

（2）电缆桥架应尽可能在建筑物、构筑物（如墙、柱梁、楼板）上安装，与土建专业密切配合。

（3）梯架或托盘式桥架（有孔托盘）水平安装时的距地高度一般不宜低于 2.5m，（无孔托盘）距地高度可降低到 2.2m。

年月日年月日年月日桥架、支架、托架、槽盒安装分项工程施工技术交底记录交底内容签名：签名：签名：接受人单位o 施工o 审批人（项目专业技术负责人）交底人 [项目专业工长（施工员）或质检员]接受人（施工班组长及班组人员）施工依据文件名称及编号建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015审批人单位o 施工o 分包交底人单位o 分包o 分包单位项目负责人项目技术负责人分部/子分部（或系统/子系统）施工单位项目负责人项目技术负责人GD-C1-328单位（子单位）工程名称。

室内电缆桥架安装工程安全技术交底

室内电缆桥架安装⼯程安全技术交底确定电缆桥架位置固定⽀架桥架安装配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。

2、按照图纸设计的位置，计算空间尺⼨是否满⾜操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺⼨较⼤、管路较多时,经常出现排列困难,因此必须仔细核对尺⼨,必要时与⼟建配合,进⾏相应的变更。

3、检查竖井内楼板上预留的洞⼝位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞⼝通直不错位,注意不要影响结构。

（⼆）固定⽀架1、固定桥架的⽀架采⽤50×50×5的⾓钢,⾼度为距地⾯1500～2000mm,有两种固定⽅式,⼀种是⽤膨胀螺栓固定,⼀种是采⽤焊接。

2、桥架下部固定采⽤10号槽钢,槽钢距墙边不⼩于50mm,座在楼板的预留洞⼝,与预埋在洞⼞的埋件焊接固定或采⽤膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的⾓钢,⽤来直接与桥架连接固定见图5-28。

3、在楼板的下⾯有预埋件来固定防⽕隔板,上托防⽕枕。

4、电⽓竖井内固定桥架的⽀架和槽钢的固定⽅法见图5-29。

电缆⽀架全长均应有良好的接地,即将⽀架与墙上预埋的接地埋件焊成⼀体。

5、电⽓竖井内电缆配线的垂直安装见图5-30。

（三）桥架安装1、桥架与⽀架之间固定采⽤螺栓。

2、桥架与钢管之间连接采⽤专⽤锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采⽤伸缩连接板。

（四）电缆敷设1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。

敷设时要按适当的问距加以固定,并且及时装设标志牌。

电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,⽆编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统⼀,能防腐,挂装应牢固。

电缆在终端头和接头处要留出备⽤长度。

电缆桥架安装技术交底

一般项目：直线段电缆桥架长度超过30M设有伸缩节，其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处,应设置伸缩缝或伸缩板。电缆桥架水平安装至支架间距为2.8M，垂直安装的支架间距2M。桥架与支架间螺栓、桥架连接板螺栓固定牢固无遗漏，螺母位于桥架外侧，电缆桥架敷设定位严格按照深化图纸定位。
三、工艺流程
技术交底记录
编号
电气003
工程名称
交底日期
施工单位
分部分项名称
交底内容：电缆桥架安装技术交底
d)托盘、线槽安装：使用移动式操作平台将桥架（2米一段）分别放在角钢横担上用连接片固定，拉通线调平、调正。桥架接口应连续无间断，盖板应齐全、平整、无翘角。桥架敷设应平直整齐，水平或垂直允许偏差为其长度的2‰，且全长允许偏差为20mm。
e)接地跨接线连接：电缆桥架及其支架全长应不少于2处与接地干线（-40*4扁钢）相连接。将预置好的接地跨接线（6mm2铜编织带，开孔线鼻，长0.3米），连接在连段桥架连接板的两侧，拧紧固定。
f)成品保护：用塑料布将安装好的桥架盖好，防止灰尘进入。防火线槽运输安装过程中，不准拆除塑料薄膜，防火漆施工前用纸皮包裹好支吊架后进行施工，施工吊装调直时，两副施工平台4人同时抬起桥架调整，严禁在支架上托拽刮伤防火漆。
桥架支撑件制作安装：桥架角钢横担的下料尺寸为桥架宽度加10CM，使用联合支架的桥架之间间距0.6M。过梁处采用固定式角钢支架，其他位置采用φ10镀锌通丝吊杆角钢横担支架。1M以上支架采用∠50*5角钢，1M以内支架采用∠40*4角钢。电缆桥架的支架不允许用气割割眼，应用电钻钻眼，支架安装前先应刷好防锈漆，再刷灰色油漆再安装支架，拉通线调平、调正，支架角钢开口方向应保持一致。
接受交底人
注：本表由施工单位填写，交底单位与接受交底单位各保存一份。

桥架安装安全技术交底记录模板

一、工程基本信息1. 工程名称：____________________2. 建设单位：____________________3. 监理单位：____________________4. 施工单位：____________________5. 交底部位：____________________6. 交底日期：____________________7. 交底人：____________________8. 接收人：____________________二、安全技术交底内容1. 施工人员安全教育（1）施工人员必须接受安全生产教育和培训，了解桥架安装工程的安全操作规程和注意事项。

（2）施工人员要严格遵守劳动纪律，服从现场指挥，不得违章作业。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工人员进入现场必须佩戴安全帽，高空作业必须系好安全带。

（3）施工过程中，桥架下方不得有人停留，确保施工安全。

3. 桥架安装技术要求（1）桥架安装应按照设计图纸和施工规范进行，确保桥架安装牢固、横平竖直。

（2）支架、托臂应安装牢固，横档在同一水平面上，偏差不应大于5mm。

（3）桥架全长应有良好接地，接地线最小允许截面积不小于4mm²。

4. 电缆敷设技术要求（1）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

（2）电缆敷设前应进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。

（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。

5. 施工工具与设备安全（1）施工过程中，使用的电气设备、电动工具必须具备可靠的保护接地（接零）措施。

（2）使用人字梯、单梯等高空作业工具时，必须确保其坚固、稳定，并采取必要的安全措施。

（3）打眼、切割等作业时，施工人员必须佩戴防护眼镜，工作地点下方不得站人。

6. 应急措施（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。

支架焊接安全技术交底模板

一、交底目的为确保焊接作业过程中的安全，防止安全事故的发生，特对支架焊接作业进行安全技术交底。

二、交底对象参与支架焊接作业的所有人员。

三、交底内容1. 作业前的安全检查（1）检查焊接设备是否完好，包括焊机、电缆、气瓶等，确保无破损、漏气、短路等现象。

（2）检查焊接场地是否安全，包括场地平整、无积水、无易燃易爆物品等。

（3）检查个人防护用品是否齐全，如防护眼镜、手套、耳塞等。

2. 焊接作业中的安全操作（1）焊接作业前，应穿戴好个人防护用品，并确保其完好。

（2）焊接过程中，应保持安全距离，避免触电、烫伤、爆炸等事故。

（3）使用气瓶时，应遵守以下规定：- 气瓶应放置在稳固、通风的地方，远离火源、热源。

- 气瓶使用完毕后，应立即关闭阀门，并放置在指定位置。

- 气瓶与氧气瓶、乙炔瓶等易燃易爆物品应保持一定距离。

（4）焊接作业时，应使用合格的焊接材料，如焊条、焊丝等。

（5）焊接过程中，应随时观察焊接质量，发现异常情况应立即停止作业，查找原因并处理。

3. 焊接作业后的安全处理（1）焊接作业结束后，应清理现场，确保无残留的焊接材料、火花等。

（2）关闭焊机、气瓶等设备，并切断电源。

（3）检查焊接区域是否有安全隐患，如焊渣、火星等，并及时清除。

四、注意事项1. 焊接作业人员必须经过专业培训，取得相应资格证书。

2. 焊接作业应严格遵守操作规程，不得擅自更改。

3. 焊接作业过程中，如发现安全隐患，应立即停止作业，并向上级报告。

4. 焊接作业结束后，应对作业现场进行全面检查，确保无安全隐患。

五、安全责任1. 焊接作业人员应严格遵守安全操作规程，确保自身安全。

2. 项目负责人应加强对焊接作业的监督管理，确保作业安全。

3. 安全管理部门应定期对焊接作业进行安全检查，发现问题及时整改。

六、附则本安全技术交底自发布之日起执行，如有未尽事宜，可根据实际情况进行补充和修改。

七、交底人：八、接受交底人：九、日期：。

电缆桥架技术交底记录

电缆桥架技术交底记录交底人：XX部门技术负责人交底时间：XXXX年XX月XX日交底地点：XXXX工地一、背景介绍电缆桥架是一种用于电缆敷设和支撑的设备，广泛应用于各类建筑和工业场所。

为了确保施工过程的质量和效率，特进行电缆桥架技术交底，宣传和培训施工人员。

二、电缆桥架概述1.定义：电缆桥架是一种支持、保护和布线电缆的架构系统。

2.分类：根据材质和用途，电缆桥架可以分为金属桥架、塑料桥架、槽式桥架等。

3.特点：电缆桥架具有结构简单、安装方便、维护便捷等特点。

三、电缆桥架的安装要点1.原材料检查：a.检查电缆桥架的材质、规格和数量是否满足要求。

b.检查连接件的质量和数量是否符合要求。

2.安装工艺：a.根据设计图纸和施工方案，确定电缆桥架的敷设路径和支架位置。

b.根据实际情况，选用合适的固定方式（如膨胀螺栓、焊接等）固定支架。

c.安装支撑架时注意平整度和水平度的控制，确保安装的稳固性和牢固性。

d.在电缆桥架敷设时，应注意有足够的弧度，避免过大或过小造成电缆受力不均。

e.安装完成后，对电缆桥架进行必要的检查和测试，确保桥架安装质量。

3.安全措施：a.施工人员根据岗位要求，戴好相关的安全防护用品。

b.施工现场应设置明显的安全警示标志，确保通行安全。

c.施工人员要遵守作业规范，严禁进行不安全行为。

四、常见问题及处理方法1.电缆桥架高度不符合要求：处理方法：根据设计要求，对支架进行调整或更换。

2.电缆桥架固定不牢固：处理方法：增加支撑点或增加固定件，确保桥架的稳定性。

3.电缆桥架敷设路径不合理：处理方法：根据实际情况重新定位敷设路径，确保电缆敷设的顺畅性。

4.电缆桥架防腐措施不到位：处理方法：根据环境要求，选用合适的防腐涂料进行涂抹，确保桥架的防腐性能。

五、交底总结通过本次电缆桥架技术交底，我们了解了电缆桥架的分类、特点以及安装要点。

在实际施工过程中，需要严格按照工艺要求进行操作，确保电缆桥架的安装质量。

同时，合理的解决常见问题，也能提高施工效率和工程质量。

桥架内电缆敷设技术交底

电缆桥架安装和桥架内电缆敷设电缆敷设技术交底1 电缆桥架安装和桥架内电缆敷设电缆敷设电缆敷设工程施工和质量验收。

2 施工准备2.1材料质量规定电缆桥架具有产品合格证规格型号要符合设计规定其部件齐全、表面光滑、不变形平直无明显扭曲支架应焊接牢固无明显变形下料误差应在5mm 范围内切口应无卷边毛刺，采用镀锌制品，镀锌钢板旳厚度在桥架宽度不不不大于400mm 时厚度不不不不大于1.5mm;在400 至800mm 之间时厚度不不不不大于2mm;不不大于800mm 时厚度不不不不大于2.5mm 涂层完整无锈蚀电缆旳型号、电压、规格必须符合设计规定应选用符合国家现行技术原则旳产品。

要按批查验合格证生产许可证。

耐热、阻燃旳电缆外护层有明显标识和制造厂标。

当对电缆绝缘性能导电性能和阻燃性能有异议时按批抽样送有资质旳试验室检测。

2.1.3 防火堵料(防火枕)、防火涂料应选用经国家鉴定旳定型产品。

2.1.4 竖井内旳配电箱应有出厂合格证、生产许可证、“CCC ”认证标志和认证证书复印件及试验记录。

使用旳辅助材料钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

2.1.6 金属膨胀螺栓:根据容许拉力和剪力及设备旳安装孔径确定。

2.1.7 接线端子:根据导线截面及导线根数选用对应规格旳接线端子。

2.1.8 镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。

2.2 重要施工工具、机具有电工工具、手电钻、冲击钻、活扳手、钢锯、锯条、电焊机、锡锅、喷灯、锡勺、兆欧表、万用表、高凳等。

2.3 作业条件土建墙体构造已弹出施工水平线墙面抹灰及面层巳竣工。

电缆桥架及穿楼板旳预留洞日已处理好安装防火隔板旳埋件巳整顿好。

安装电缆桥架所需要旳支架等附件巳加工好。

竖井内电气预埋管路巳整顿好。

3 1 施工工艺确定电缆桥架位置→固定支架→桥架安装→金属桥架旳接地保护→敷设电缆。

电缆桥架安装工程技术交底

1.电缆桥架安装工程技术交底桥架使用通丝吊杆及固定角钢做支吊架如下图所示:吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装, 可使用门型角钢支架固定托盘或梯架, 门型角钢支架一种用整根角钢割角煨制焊接制作, 如图所示。

钢焊接支架制作图b —梯架或托盘宽度；f —两梯架或托盘中间距离（100mm ）（六）所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧, 丝杆与角铁上下用螺母加弹平垫固定, 下端外露螺母丝扣0.5-1cm ；内膨胀胀珠必须敲顶到位, 丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。

（七）桥架安装及接地电缆桥架多层敷设时其层间距离一般为: 桥架上部距顶板或其它障碍物不应小于0.3m 。

电力电缆桥架间不应小于0.3m 。

控制电缆桥架间不应小于0.2m 。

1、弱电电缆桥架与电力电缆桥架间不应小于0.5m, 如有屏蔽盖板可减至0.3m 。

下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外, 均不应敷设在同一层桥架上。

1KV 以上和1KV 以下的电缆(不同电压等级) 强电、弱电、控制电缆应急照明和其它照明电缆②转弯部位应采用立上弯头和立下弯头, 安装角度要适宜；③直线段钢制电缆桥架超过30m, 铝合金或玻璃钢制电缆桥架超过15m时, 应有伸缩缝,其连接宜采用伸缩连接板。

电缆桥架跨越建筑物伸缩缝处, 应设置伸缩缝或伸缩板。

桥架全长应为良好的电气通路。

镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。

电缆桥架的末端, 应使用终端板进行封闭。

由托盘或梯架需要引出配管时, 应使用钢管, 引出位置可以在底板上也可以在侧边上, 当托盘或梯架开孔时, 应使用开孔器开孔, 保证底板或侧边不变形,开孔处切口整齐, 管径吻合。

严禁使用电焊气焊割孔。

钢管与托盘或梯架连接时, 使用管接头固定。

如图所示。

（a）与套接紧定式导管连接； (b) 与镀锌钢管连接托盘桥架、梯架盖板安装:当桥架内的电缆、电线敷设完毕后即可进行盖板的安装, 盖板与托盘或梯架的连接, 有的使用锁扣固定, 还有的用带钩螺栓在托盘或梯架上固定, 具体固定方式根据厂家供货情况安装。

电缆支架技术交底

表C2-3
电缆支架技术交底记录
编号：交底内容：（一）技术要求
1、提前与土建单位联系清理站台板电缆夹层内影响电缆支架安装的杂物、水等。

2、电缆支架安装前根据变电所电缆敷设图对电缆支架路径进行调查。

3、电缆支架安装前，应先使用墨斗划出电缆支架路径。

4、电缆支架安装可以根据车站变电所站台板夹层现场实际情况进行支架型号调整，但电缆支架层数不得进行减少。

（二）技术标准
1、电缆支架水平安装间距不得大于800mm ，垂直间距不得大于1200mm ，特殊地段可适当调整。

2、电缆支架同层托臂水平高差不得大于5mm 。

3、立柱间距均匀，排列整齐。

立柱沿电缆走向的左右偏差不大于10mm 。

4、侧壁装电缆支架使用后扩底机械锚栓型号M10*40（埋深），落地装和吊装电缆支架使用后扩底机械锚栓型号M10*60（埋深）。

（三）施工流程图
（四）质量及标准
1、电缆支架的类型、规格、质量应符合设计要求。

2、电缆支架安装位置正确，同一组的托臂必须垂直支架的走向。

3、桥架安装位置正确，连接可靠，同一层托臂要安装在同一平面，相邻托臂高低偏差不大于5mm 。

4、电缆支架、桥架保护接地线敷设正确，全线贯通。

电气连接牢固可靠。

施工准备支架选型镀锌扁钢安装支架安装调整。

2024年电缆沟支架安装技术交底(3篇)

2024年电缆沟支架安装技术交底摘要：本文旨在对2024年电缆沟支架安装技术进行详细交底，包括支架类型选择、安装前的准备工作、支架安装步骤、质量控制等方面内容，全面提高电缆沟支架安装工作的效率和质量。

关键词：电缆沟支架安装，支架类型，准备工作，安装步骤，质量控制一、引言电缆沟支架是电力工程中常见的一种设备，它的安装质量直接影响着电缆的使用效果和设备的寿命。

因此，在2024年的电缆沟支架安装工作中，我们需要做到科学选型、精心准备、规范操作、质量控制等方面的工作，以确保安装工作的高效率和高质量。

二、支架类型选择根据不同的电缆沟工程要求和实际情况，我们需要选择合适的支架类型。

常见的支架类型包括悬挂式支架、电缆梯架支架、电缆槽盖板支架等。

在选择支架类型时，需要考虑电缆的重量、长度、数量以及环境因素等因素，具体选择方法可参考相关设计规范和经验。

三、准备工作在进行支架安装前，需要进行一系列的准备工作，包括材料采购、工程计划安排、人员培训等。

材料采购时应注意材料的质量和规格是否符合要求，同时要按照工程计划合理安排安装进度，并对参与安装的工作人员进行必要的培训和交底。

四、支架安装步骤1. 确定安装位置：按照设计图纸和要求，确定支架的准确位置和布置方式，包括支架的间距、高度等。

2. 固定支架：根据电缆沟的具体情况，选择合适的固定方式，可以采用螺栓固定、焊接固定等方式，确保支架的牢固稳定。

3. 安装电缆支架：根据支架类型，进行相应的安装工作，包括悬挂式支架的吊装、电缆梯架支架的拼装等。

4. 连接支架：根据电缆的具体情况，连接支架和电缆，包括悬挂式支架的吊装、电缆梯架支架的拼装等。

5. 安装支架附件：根据需要，安装支架的附件，如防护装置、导线夹等。

五、质量控制在支架安装过程中，需要进行严格的质量控制，确保安装工作的质量和安全。

具体控制方法包括： 1. 资料核查：核对支架材料的合格证明和购买记录，确保材料符合相关标准和规定。

电缆桥架安全技术交底记录模板

---工程名称： ______________建设单位： ______________监理单位： ______________施工单位： ______________交底部位： ______________交底日期： ______________交底人签字： ______________接收人签字： ______________---一、技术交底1. 施工准备- 施工人员必须熟悉电缆桥架的施工图纸及现场实际情况，了解电缆桥架的规格、型号、安装位置和敷设路径。

- 施工前应对施工人员进行安全教育和技能培训，确保每位施工人员了解电缆桥架施工的安全注意事项。

2. 材料与设备- 所有电缆桥架材料及设备必须符合国家标准和设计要求，并经检验合格后方可使用。

- 所有施工工具应保持完好，并定期检查维护。

3. 安装要求- 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，全长不少于2处与接地干线相连接。

- 非镀锌电缆桥架间连接的两端应接铜芯接地线，接地线最小允许截面积不小于4mm²。

- 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。

- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。

- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

4. 电缆敷设- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 大于45度倾斜敷设的电缆每隔2m处设固定点。

- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。

- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直方向时，每层楼板处也应设置固定点。

---二、安全交底1. 安全意识- 施工人员必须树立“安全第一”的思想，严格遵守国家安全生产法律法规和施工现场各项安全操作规程。

桥架支架焊接安全技术交底模板

一、交底目的为确保桥架支架焊接施工过程中的安全，提高施工人员的安全意识，特制定本安全技术交底。

二、交底对象参与桥架支架焊接施工的全体人员。

三、交底时间在桥架支架焊接施工前进行。

四、交底内容1. 施工前的准备工作（1）施工人员应熟悉焊接工艺、焊接设备、焊接材料及施工图纸等相关知识。

（2）施工前，应对施工现场进行安全检查，确保现场环境符合施工要求。

（3）施工人员必须穿戴好劳动保护用品，如安全帽、工作服、手套、防护眼镜等。

2. 焊接设备与材料（1）焊接设备应选用符合国家标准的产品，确保设备性能稳定、安全可靠。

（2）焊接材料应符合国家标准，选用合适的焊条、焊丝、保护气体等。

3. 焊接操作安全（1）焊接前，检查焊接设备、电缆、气瓶等是否完好，确保无安全隐患。

（2）焊接过程中，注意保持工作场所通风良好，防止有害气体积聚。

（3）操作人员应正确佩戴防护眼镜、手套等个人防护用品。

（4）焊接作业应远离易燃易爆物品，如油漆、涂料等。

（5）焊接作业应避免在雨、雪天气进行，以防触电事故。

4. 焊接现场安全（1）焊接现场应设置安全警示标志，提醒施工人员注意安全。

（2）焊接作业区域应设专人负责监护，确保施工人员遵守操作规程。

（3）焊接作业时，禁止无关人员进入焊接区域。

（4）焊接作业结束后，应清理现场，确保无安全隐患。

5. 焊接事故处理（1）发生焊接事故时，立即停止焊接作业，保护现场。

（2）迅速组织救援，并立即向上级报告。

（3）对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

五、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。

2. 施工过程中，严格执行安全技术操作规程，确保施工安全。

3. 施工人员应自觉遵守劳动纪律，提高安全意识，共同营造安全施工环境。

六、交底人（此处填写交底人姓名）七、接收人（此处填写接收人姓名）八、交底日期（此处填写交底日期）。
