电缆敷设施工技术交底

电缆敷设施工技术交底

电缆敷设施工技术交底
1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想,重视施工质
量,认真熟悉图纸,了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须先熟悉设计图及施工员画的电缆敷设透视详图上电缆敷设起、终点,规格型号、基
本长度以及敷设方式等,均有明确的了解。

3、施工前还必须对所有进场的电缆进行外观的电缆进行外观检查及绝缘电阻试验.IKV及以下电缆的
绝缘测试值不低于10兆欧。

并及时作好测试记录,报施工员复核。

4、电缆敷设时,应选择适当的电缆盘位置,便于电缆盘滚动拖拉电缆。

电缆敷设宜从长度最长的线经最
粗的开始敷设;电缆敷设宜自下而上以人力滑轮拉吊方式进行敷设。

5、电缆敷设时,电缆应排列整齐,不宜交叉,并及时在电缆的起始位置,转角位置,终点位置处设置电缆
标志牌。

每根电缆敷设终端应留有适当的备用长度。

6、垂直敷设的电缆,必须随时在每一个支架上将电缆牢固固定。

7、水平敷设的电缆,在电缆的首末两端以及转角将电缆加以固定。

8、电缆敷设时,应注意电缆转角处的弯曲半径必须符合规范规定的弯曲要求。

9、电缆敷设完毕后,班组必须仔细进行自检,核对施工图,是否有漏敷,错敷电缆,并及时填写班组自检
单,报施工员复核。

10、当施工员复核无误后,班组应及时将敷设好的电缆的桥架盖板盖上.桥架盖板应齐全、平整、无翘
角接口平直、严密O
11、电缆敷设施=完毕后,应及A将空电缆盘、吊装滑轮等工具清单出现现场,堆放在适当的场所。

接受交底人签字: 交底人签字:。

电线电缆敷设施工技术交底

电线电缆敷设施工技术交底
三、施工准备
1.设备及材料要求:
1.1所有材料规格型号及电压等级应符合设计要求,并有产品合格证。
1.2外观检查:包装完好,抽检的电缆绝缘层完整无损,厚度均匀。电缆无压扁、扭曲,铠装不松卷。电缆外护层有明显标识和制造厂标;
1.3每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。
六、安全注意事项
1.敷设电缆应专设现场指挥一名,对电缆敷设进行统一指挥及调度。
2.参加电缆敷设的施工人员,应服从现场指挥的调度指挥,各就各位,作业期间不能擅自离开岗位。
3.敷设电缆的作业现场,应无影响作业的障碍物,与其它专业交叉作业时应戴好安全帽。
4.电缆敷设时,作业人员应站在电缆外侧,并站稳用力。
1.4电缆外观完好无损。密封良好,塑料电缆外皮及绝缘层无老化及裂纹。
1.5电缆应在到达作业现场及电缆敷设前进行绝缘检测,绝缘测试应合格;
四、敷设电缆前准备工作:
1.施工前应对电缆进行详细检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损等现象。
2.电缆敷设前进行绝缘摇测。
3.IkV以下电缆,用500V摇表摇测线间及对地的绝缘电阻应不低于IOMQ。
5.敷设电缆时,严禁打闹嬉笑。
6.安全员应认真负责,及时发现安全隐患,并予以排除及纠正。对拒不听从指挥,违规操作的人员应给予警告及制止。避免安全事故的发生。确保电缆敷设业安全顺利的进行。
被交底人(签名)
注:本表一式二联,一联留存,另一联交班组保存。
五、电缆敷设
1.电缆敷设可用人力拉引或机械牵引。电缆敷设时,应注意电缆弯曲半径应符合规范要求。
2.电缆在保护管内敷设前应检查电缆保护管内无积水,且无杂物堵塞。穿电缆时,不得损伤护层。穿入管中电缆的数量应符合设计要求;

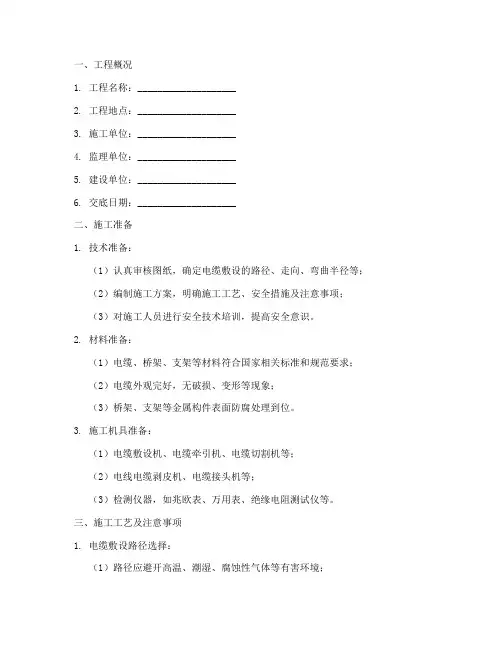

电缆敷设施工安全技术交底模板

电缆敷设施工安全技术交底模板

一、工程概况1. 工程名称:____________________2. 工程地点:____________________3. 施工单位:____________________4. 监理单位:____________________5. 建设单位:____________________6. 交底日期:____________________二、施工准备1. 技术准备:(1)认真审核图纸,确定电缆敷设的路径、走向、弯曲半径等;(2)编制施工方案,明确施工工艺、安全措施及注意事项;(3)对施工人员进行安全技术培训,提高安全意识。

2. 材料准备:(1)电缆、桥架、支架等材料符合国家相关标准和规范要求;(2)电缆外观完好,无破损、变形等现象;(3)桥架、支架等金属构件表面防腐处理到位。

3. 施工机具准备:(1)电缆敷设机、电缆牵引机、电缆切割机等;(2)电线电缆剥皮机、电缆接头机等;(3)检测仪器,如兆欧表、万用表、绝缘电阻测试仪等。

三、施工工艺及注意事项1. 电缆敷设路径选择:(1)路径应避开高温、潮湿、腐蚀性气体等有害环境;(2)尽量避免与其他管道、线路交叉;(3)路径长度应尽量缩短,减少电缆弯曲半径。

2. 电缆敷设方法:(1)电缆敷设前,应检查电缆外观、规格、型号等;(2)电缆敷设过程中,应注意电缆的弯曲半径,避免损坏电缆;(3)电缆敷设后,应检查电缆绝缘性能,确保安全。

3. 电缆桥架及支架安装:(1)桥架、支架安装位置应符合设计要求;(2)桥架、支架应固定牢固,防止因振动等原因导致松动;(3)桥架、支架之间连接应紧密,防止因连接不良导致安全隐患。

4. 电缆接头处理:(1)电缆接头应符合国家相关标准和规范要求;(2)电缆接头应保持清洁、干燥,避免受潮、污染;(3)电缆接头应进行绝缘处理,确保绝缘性能。

四、安全措施1. 严格执行安全操作规程,确保施工安全;2. 施工现场设置安全警示标志,提醒施工人员注意安全;3. 施工人员应穿戴好个人防护用品,如安全帽、手套、防护眼镜等;4. 电缆敷设过程中,应保持现场整洁,避免交叉作业;5. 电缆敷设完成后,应进行安全检查,确保无安全隐患。

电缆敷设技术交底精选全文完整版

电缆敷设技术交底精选全文完整版

可编辑修改精选全文完整版交底部位工程名称工程编号日期图2-13.3直埋电缆敷设:3.3.1清除沟内杂物,铺完底沙或细土。

3.3.2电缆敷设3.3.2.1电缆敷设可用人力拉引或机械牵引。

采用机械牵引可用电动绞磨或托撬(旱船法)(见图3.3.2.1.1)和(图3.3.2.1.2)。

电缆敷设时,应注意电缆弯曲半径应符合规范要求。

图3.3.2.1.1人力牵引示意图图3.3.2.1.2机械牵引(托撬)示意图3.3.2.2电缆在沟内敷设应有适量的蛇型弯,电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。

可编辑修改精选全文完整版交底部位工程名称工程编号日期3.3.3铺砂盖砖:3.3.3.1电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。

3.3.3.2隐蔽工程验收合格,电缆上下分别铺盖10cm砂子或细土,然后用砖或电缆盖板将电缆盖好,覆盖宽度应超过电缆两侧5cm。

使用电缆盖板时,盖板应指向受电方向。

3.3.4回填土。

回填土前,再作一次隐蔽工程检验,合格后,应及时回填土并进行夯实。

3.3.5埋标桩:电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。

直线段应适当加工工业设标桩。

标桩露出地面以15cm为宜。

3.3.6直埋电缆进出建筑物,室内过管口低于室外地面者,对其过管按设计或标准图册做防水处理(图3.3.6)。

图3.3.63.3.7有麻皮保护层的电缆,进入室内部分,应将麻皮剥掉,并涂防腐漆。

3.4电缆沿支架、桥架敷设:3.4.1水平敷设3.4.1.1敷设方法可用人力或机械牵引。

3.4.1.2电缆沿桥架或托盘敷设时,应单层敷设,排列整齐。

不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准。

3.4.1.3不同等级电压的电缆应分层敷设,高压电缆应敷设在上层。

3.4.1.4同等级电压的电缆沿支架敷设时,水平净距不得小于35mm。

3.4.2垂直敷设。

3.4.2.1垂直敷设,有条件最好自上而下敷设。

电缆敷设施工技术交底记录

电缆敷设施工技术交底记录

电缆敷设施工技术交底记录
一、前言
电缆敷设是建筑工程中非常重要的一项施工工艺,涉及到建筑
中电力设备的用电以及各种信号传输的要求。

为了保证电线电缆敷
设施工的质量和安全,进行技术交底是必要的。

本文档记录了电缆
敷设施工技术交底的内容,旨在提醒施工人员注意相关技术要点,
做好敷设工作。

二、敷设前准备
1. 熟悉施工图纸
在进行电缆敷设之前,施工人员需要仔细研究和理解施工图纸,了解敷设的电缆类型、规格、路径以及敷设的深度等要求。

确保与
监理工程师和设计人员沟通良好,对施工要求有充分的了解。

2. 检查施工设备和工具
检查敷设所需的设备和工具是否齐全,如挖掘机、铲车、手持
工具等。

确保设备和工具的使用符合施工要求,并做好维护和保养
工作,以保证施工进度和质量。

三、施工方案
根据实际情况和施工图纸要求,制定详细的施工方案,并经过监理工程师和设计人员的审核。

1. 敷设路径的确定
根据电缆敷设的要求,确定合适的敷设路径。

考虑到工程的结构特点、施工的难易程度以及后期维护等因素,确定敷设路径,确保电缆敷设的安全和方便。

2. 敷设深度的确定
根据施工图纸和设计要求,确定电缆敷设的深度。

考虑到地下管线、土壤条件等因素,合理确定电缆敷设的深度,并制定相应的施工措施,确保电缆的完好敷设。

3. 保护措施的制定
根据敷设路径的特点,制定相应的保护措施,以防止电缆在施工过程中受到损坏。

例如,在电缆敷设路径附近的施工区域设置围挡、警示标识等,提醒施工人员和其他人员注意。

四、施工过程。

电缆敷设技术交底

电缆敷设技术交底
2、电缆穿管敷设时应符合下列规定:⑴电缆穿管敷设时,每根电力电缆应单独穿入一根管内,但交流单芯电力电缆不得单独穿入管内;⑵电缆允许共管敷设,电缆根数符合设计,但裸铠装电缆不得与其他外护层的电缆穿入同一根管内;⑶钢管防腐蚀良好,管头无毛刺,保护管弯曲处匀滑无折皱和不平,管径应大于电缆外径的1.5倍。
3、信号传输电缆敷设应符合下列规定:⑴规格、型号符合设计,吊挂符合规定,标志齐全、准确;⑵低电平信号电缆与交流电力电缆,不得在同侧和同一电缆桥(托)架上敷设,当必须在同侧平行敷设时,相互间距离和抗干扰措施应符合设计技术文件规定,必须交叉跨越时,应垂直交叉;⑶具有屏蔽层的电缆,其屏蔽层不得用作信号通道;
编写人员
审查人员
批准人
交底人签名
接受交底
负责人签名
交底时间
作业人员签名
技术交底
施工单位名称
工程名称
施工地点
分部分项
电缆敷设






1、电缆敷设应符合下列规定:⑴位置和标高正确,排列整齐,标志桩、标志牌设置正确,在电缆终端头、连接处、拐弯处应设标志牌;⑵有定,垂直或超过30°倾斜敷设时应在每一支托架上固定,水平敷设时,应在首末两端、转弯、接头两端固定,30°倾斜敷设时应适当增加固定点以防止电缆因自重而滑动;⑸明敷在室内及电缆沟的电缆应剥除黄麻护层并对凯装加以防腐蚀;⑹电缆在转弯和分支处不紊乱,走向清楚整齐;电缆和标志桩、标志牌编写统一、内容正确,字迹清晰;

电缆敷设工程技术交底

电缆敷设工程技术交底

电缆敷设工程技术交底1. 引言本文档旨在对电缆敷设工程技术进行交底,确保工程的顺利进行并达到预期目标。

2. 工程概述本工程涉及在指定区域进行电缆敷设工作。

具体工作包括选择合适的电缆类型,进行敷设路径规划,施工过程中的安全注意事项等。

3. 电缆类型根据工程要求和现场条件,选择合适的电缆类型。

考虑以下因素:- 电缆用途- 载流量- 环境条件(温度,湿度等)- 引入/引出点位置4. 敷设路径规划确定电缆的敷设路径具有重要意义,应考虑以下因素:- 避免与其他设施的冲突- 考虑地形和地质条件- 确定最佳敷设深度5. 施工过程在电缆敷设过程中,需要遵循以下步骤:1. 地面准备:确保敷设区域干燥平坦,清除障碍物。

2. 敷设保护:为电缆提供合适的保护,如管道或护套。

3. 敷设位置标记:使用标线或其他标记方式确保敷设的准确位置。

4. 敷设电缆:按照规划路径进行电缆敷设,并注意保持电缆的稳定性和正确的弯曲半径。

5. 联接和测试:连接电缆,并进行必要的测试以确保连接质量和电缆功能完好。

6. 返修和整理:对敷设过程中出现的问题及时返修,并整理施工现场。

6. 安全注意事项在进行电缆敷设工程时,需遵守以下安全注意事项:- 使用适当的个人防护装备,如手套,护目镜和安全鞋。

- 正确使用工具和设备,遵守操作规程。

- 注意电缆的重量和长度,以确保人身安全。

- 在施工现场设置警示标识,确保他人的安全。

- 遵循当地相关安全法规和标准。

7. 总结本文档对电缆敷设工程技术进行交底,包括电缆类型选择、敷设路径规划、施工过程和安全注意事项。

遵循本文档的指导,可以确保工程的正常进行,并达到预期的效果。

在实际的施工中,应根据具体情况进行调整和完善。

电缆线敷设安全技术交底

电缆线敷设安全技术交底

电缆线敷设安全技术交底一、工程概述在本次工程中,我们将进行电缆线的敷设工作。

为了确保施工过程的安全与质量,特进行此次安全技术交底。

二、施工准备1、技术准备熟悉施工图纸,明确电缆线的型号、规格、长度、敷设路径等技术要求。

制定详细的施工方案,包括施工流程、施工方法、安全措施等。

2、材料准备电缆线:应符合设计要求,具备质量合格证明文件,外观无损伤、绝缘良好。

电缆桥架、线槽:规格型号符合设计要求,表面光滑、平整,无变形、锈蚀。

固定支架、吊架:材质、规格符合要求,安装牢固。

其他辅助材料:如防火封堵材料、接地导线等,应准备齐全。

3、施工工具准备电缆敷设机、牵引机、吊车等机械设备应性能良好,经过检验合格。

电工工具:如压线钳、剥线钳、螺丝刀等齐全完好。

测量工具:如卷尺、水准仪等精度满足要求。

4、现场准备清理敷设路径上的障碍物,确保道路畅通。

对电缆桥架、线槽进行安装、检查,确保其安装牢固、符合要求。

三、电缆敷设安全要求1、一般安全要求施工人员应穿戴好劳动防护用品,如安全帽、工作服、绝缘鞋等。

严禁酒后作业,严禁在施工现场嬉戏打闹。

施工现场应设置明显的安全警示标志,严禁无关人员进入施工区域。

2、高处作业安全要求在进行高处电缆敷设作业时,必须系好安全带,安全带应高挂低用。

搭建的脚手架应牢固可靠,经检查验收合格后方可使用。

严禁在高处抛掷工具、材料等物品。

3、电气安全要求施工用电应符合“三级配电、两级保护”的要求,配电箱应设置漏电保护器。

电动工具应绝缘良好,使用前应进行检查。

严禁私拉乱接电线,电线应架空或埋地敷设。

4、机械安全要求操作电缆敷设机、牵引机等机械设备的人员应经过培训,持证上岗。

机械设备应定期进行维护保养,确保其性能良好、安全可靠。

在机械设备运行过程中,严禁人员靠近或触摸运动部件。

四、电缆敷设施工流程1、电缆桥架、线槽安装根据设计要求,确定桥架、线槽的安装位置和走向。

使用膨胀螺栓或焊接等方法将支架、吊架固定在墙壁、天花板等部位。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

13.1电缆敷设13.1.1施工准备13.1.1.1 技术准备1.施工图纸、技术资料、相应施工图集、规范、规程齐全;施工方案编制完毕并经审批,并进行安全、技术交底。

2. 施工前应组织施工人员充分熟悉相关图纸及设计要求,并进行电缆线路牵引计算。

用电缆线路的全长来定出每盘电缆的路径起始和终点的位置,然后将每盘电缆的路径分成各种类型的基本段,如水平直线牵引、水平弯曲牵引、垂直提升牵引等,比较计算结果,定出合适的牵引方向及牵引方式。

3. 电缆敷设前绝缘摇测或耐压试验(1) 1kV以下电缆,用1kV兆欧表摇测线间及对地的绝缘电阻应不低于10MΩ。

(2) 6kV~10kV电缆应做耐压或泄露电流试验,应符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB 50150)和当地供电部门的规定。

(3) 施工前应对电缆进行详细检查。

电缆的规格、型号、截面、电压等级、长度等均符合设计要求,外观无扭曲、损坏等现象。

(4) 多根电缆敷设在桥架及支架上时,应根据现场实际情况,事先将电缆的排列用表或图的形式画出来,防止电缆的交叉和混乱。

4. 冬期敷设电缆,当温度达不到要求时,应将电缆提前加温。

加温可用两种方法:一种是室内加温,室温保持25℃,时间约为1~2昼夜;另一种方法是采用电流加热,方法是将电缆一端的线芯短路,并密封严密,另一端通入电流形成回路,使电缆本身加热。

电缆加热时,电缆表面的温度不应超过下列数值:3kV及以下电缆40℃、6kV~10kV电缆35℃。

加热后,电缆应尽快敷设。

13.1.1.2 材料准备1.所有电缆应具有出厂合格证、生产许可证、“CCC”认证标识;其规格型号及电压等级应符合设计要求。

2.每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期,电缆轴应完好无损。

3.电缆外观完好无损,铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。

橡套、塑料电缆外及绝缘层无老化及裂纹。

4. 电缆的其他附属材料:电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。

5.各种金属型钢不应有明显锈蚀,管内无毛刺。

所有紧固螺栓,均应采用镀锌件。

13.1.1.3机具准备1.手动工具:电工工具、钢锯、手锤、扳手。

2. 电动工具:电气焊机具。

3. 测试器具:兆欧表、皮尺。

4. 其他工具:人字梯、可升降支架及轴杠、电缆滚轮、转向导轮、倒链、滑轮、钢丝绳、大麻绳、千斤顶、电缆牵引头、电缆钢丝网套、手持通话对讲设备等。

13.1.1.4作业条件1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。

(2) 与电缆线路安装有关的建筑物、构筑物的土建工程质量,应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

(3) 电缆安装前,土建工作应具备下列条件:1) 预留孔洞、预埋件符合设计要求,预埋件埋设牢固。

2)电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。

3) 电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净,施工用道路畅通,盖板齐全。

4) 电缆线路敷设前,土建应完成的工作必须完成。

5) 电缆沟排水应畅通。

6) 有较宽的操作场地,施工现场干净,并备有220V交流电源。

7) 高空作业电杆上应搭好平台,在施工部位上方搭建好帐篷,防止灰尘侵入(室外)。

2.施工前准备(1)电缆的技术准备已完成。

(2)电缆线路两端连接的电气设备(或接线箱、盒)应安装完毕或已就位,敷设电缆的通道无堵塞。

(3)电缆桥架、电缆托盘、电缆支架及电缆管道已安装完毕,并验收合格。

(4)电缆沿线照明满足施工要求。

(5)敷设电缆施工机具及施工用料已准备好,支架已搭设完毕,且符合安全要求。

(6)电缆线路施工方案或施工组织设计已经编制,并已审批,工程任务单已下达。

(7)电缆型号规格及长度与设计资料核对无误。

(8)敷设前,应对电缆进行外观检查及绝缘电阻试验,6kV及以上的电缆应作耐压及泄漏电流试验。

试验结果满足规范要求。

(9)临时联络指挥系统的设置。

13.1.2 施工工艺13.1.2.1 工艺流程1. 直埋电缆敷设准备工作→直埋电缆敷设→铺砂盖砖→回填土→埋标桩→管口防水处理→挂标志牌2.电缆桥架内电缆敷设3. 电缆沟内及电缆竖井内电缆敷设4. 排管内电缆敷设13.1.2.2操作工艺1. 直埋电缆敷设电缆直埋敷设是沿已选定的路线挖掘沟道,然后把电缆埋在地下沟道内。

因电缆直埋在地下,不需要其他设施,故施工简单,造价低,电缆散热好。

一般在电缆根数较少、敷设距离较长时多用此法。

(1)在电缆的线路路径上有可能使电缆受到机械损伤、化学作用、振动、热影响、虫鼠等的危害地段,应采取保护措施。

(2) 电缆的埋深应符合下列要求:电缆表面距地面的距离不应小于0.7m,穿越农田时不应小于1m,只有在引入建筑物、与地下建筑交叉及绕过地下建筑物处,可埋浅些,但应采取保护措施。

在寒冷地区,电缆应埋于冻土层以下,当无法深埋时,应采取防护措施。

(3) 电缆之间、电缆与其他管道、道路、建筑物等之间的平行和交叉时的最小净距应符合表13-1的规定,且敷设在易燃易爆气体管道的下方。

(4) 电缆与铁路、公路、城市街道、厂区道路时,应敷设在坚固的保护管内。

管的两端伸出道路路基两边各2m,伸出排水沟0.5m。

(5) 直埋电缆的上下方需铺不小于100mm厚的软土或砂层,并加盖混凝土保护板或砖,其覆盖宽度应超过电缆两侧各50mm。

(6)清理沟内杂物,在沟底铺上100mm厚的软土或砂层,准备敷设电缆。

(7) 电缆敷设可用人力拉引或机械牵引,当电缆较重时,宜采用机械牵引,当电缆较短较轻时,宜采用人力牵引。

(8) 电缆机械牵引:常用慢速卷扬机直接牵引,如图13-1所示,一般牵引速度为5~6m/min。

在牵引过程中,应注意滚轮是否翻倒,张力是否适当。

特别注意电缆引出口或电缆经弯曲后电缆的外形和外护层有无刮伤或压扁等不正常现象,以便及时采取防范措施。

(9) 人工拉引电缆:电缆的人工拉引一般是人力拉引、滚轮和人工相结合的方法,见图13-2,这种方法需要施工人员较多,特别注意的是人力分布要均匀合理,负荷适当,并要统一指挥,电缆展放中,在电缆两侧须有协助推盘及负责刹盘滚动的人员。

为避免电缆受拖拉而损伤,可把电缆放在滚轮上,拉引电缆的速度要均匀。

(10) 电缆敷设时,应注意电缆的弯曲半径应符合规范要求及电缆本身的要求。

(11) 电缆放在沟底时,边敷设边检查电缆是否受伤。

放电缆的长度不能控制的太紧,电缆的两端、中间接头、电缆井内、电缆过管处、垂直位差处均应留有适当的余度,并做波浪状摆放。

(12) 电缆铺砂盖砖电缆敷设完毕,应请建设单位、监理单位、施工单位的质量检查部门共同隐蔽工程验收。

隐蔽工程验收合格后,再在电缆上面覆盖100mm的砂或软土,然后盖上保护板,板与板连接紧密,覆盖宽度应超过电缆两侧各50mm。

(13)回填土回填土前,应清理积水,进行一次隐蔽工程检查,合格后,应及时回填土,并进行分层夯实。

(14)埋标志桩电缆回填土后,做好电缆记录,并应在电缆拐弯、接头、交叉、进出建筑物等处设置明显方位标志桩,直线段每隔100m设标志桩,标志桩可以采用150#钢筋混凝土制作,并且标有“下有电缆”字样。

标志桩露出地面以15cm为宜,见图13-3。

(15)直埋电缆进入建筑物处,进入室内的电缆管口低于室外地面者,对其电缆管口按设计要求或相应标准做防水处理。

2. 电缆桥架内电缆敷设,如图13-4电缆桥架组装图。

电缆牵引可用人力或机械牵引,见直埋电缆牵引方式。

(1)水平敷设电缆沿桥架或托盘敷设时,应将电缆单层敷设,排列整齐,不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准,见表13-2。

不同等级电压的电缆应分层敷设,高压电缆应敷设在最上层。

同等级电压的电缆沿桥架敷设时,电缆水平净距不得小于电缆外径。

电缆敷设排列整齐,水平敷设的电缆首尾两端、转弯两侧及每隔5m~10m处设固定点。

(2) 垂直敷设垂直敷设电缆时,有条件的最好自上而下敷设。

土建未拆吊车前,用吊车将电缆吊至楼层顶部;敷设前,选好位置,架好电缆盘,电缆的向下弯曲部位用滑轮支撑电缆,在电缆轴附近和部分楼层应设制动和防滑措施;敷设时,同截面电缆应先敷设低层,再敷设高层。

自下而上敷设时,低层小截面电缆可用滑轮大麻绳人力牵引敷设。

高层大截面电缆宜用机械牵引敷设。

(3)电缆的排列和固定电缆敷设排列整齐,间距均匀,不应有交叉现象。

大于45°倾斜敷设的电缆每隔2m处设固定点。

水平敷设的电缆,首尾两端、转弯两侧及每隔5m~10m处设固定点。

对于敷设于垂直桥架内的电缆,每敷设一根应固定一根,全塑型电缆的固定点为1m,控制电缆固定点为1m,其他电缆固定点为1.5m。

敷设在竖井及穿越不同防火区的桥架,按设计要求位置,做好防火阻隔。

(4) 电缆挂标志牌标志牌规格应一致,并有防腐性能,挂装应牢固。

标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。

沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌,直线段应适当增设标志牌。

3. 电缆沟内及电缆竖井内电缆敷设(1) 电缆支架安装应符合下列规定电缆在电缆沟内及竖井敷设前,土建专业已根据设计要求完成电缆沟及电缆支架的施工,电缆敷设在沟内壁的角钢支架上。

电缆支架间平行距离,电力电缆为1m,控制电缆为0.8m;垂直距离,电力电缆为1.5m,控制电缆为1m;电缆层间距,10kV及以下电缆为150mm~250mm,控制电缆为120mm;电缆支架最下层距沟底的距离不小于50mm~100mm。

如图13-5。

电缆在竖井内敷设,当设计无要求时,电缆支架最上层至竖井顶部或楼板的距离不小于150mm~200mm;电缆支架最下层至地面的距离不小于50mm~100mm。

支架与预埋件焊接固定时,焊缝饱满;用膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

支架应横平竖直。

电缆牵引可用人力或机械牵引,见直埋或桥架电缆牵引方式。

(2) 电缆敷设电缆敷设前,应验收电缆沟及电缆竖井,电缆沟的尺寸及电缆支架间距应符合设计要求,电缆沟内等清洁干燥,应有适量的积水坑。

电缆在支架上敷设时,应按电压等级排列,高压在上面,低压在下面,控制电缆在最下面。

如两侧装设电缆支架,则电力电缆与控制电缆应分别安装在沟的两侧。

在支架上敷设电缆时,其水平间距不得小于下列数值:电缆在支架敷设时,电力电缆间距为35mm,但不小于电缆外径尺寸;不同等级电力电缆间及其与控制电缆间的最小净距为100mm;控制电缆间不作规定。

电缆支架间的距离应按设计规定施工,当设计无规定时,电缆间平行距离不小于100mm,垂直距离为150mm~200mm。

电缆在支架上敷设,拐弯处的最小弯曲半径应符合表13-2的规定。

(3) 电缆固定垂直电缆敷设或大于45°倾斜敷设的电缆在每个支架上固定。
