槽式、托盘、梯式电缆桥架的区别

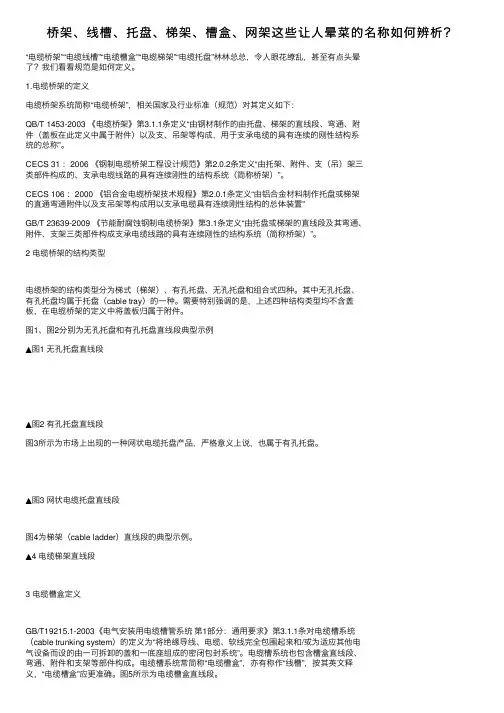

桥架、线槽、托盘、梯架、槽盒、网架这些让人晕菜的名称如何辨析？
桥架、线槽、托盘、梯架、槽盒、⽹架这些让⼈晕菜的名称如何辨析？“电缆桥架”“电缆线槽”“电缆槽盒”“电缆梯架”“电缆托盘”林林总总，令⼈眼花缭乱，甚⾄有点头晕了？我们看看规范是如何定义。
1.电缆桥架的定义电缆桥架系统简称“电缆桥架”，相关国家及⾏业标准（规范）对其定义如下：QB/T 1453-2003 《电缆桥架》第3.1.1条定义“由钢材制作的由托盘、梯架的直线段、弯通、附件（盖板在此定义中属于附件）以及⽀、吊架等构成，⽤于⽀承电缆的具有连续的刚性结构系统的总称”。
CECS 31 ：2006 《钢制电缆桥架⼯程设计规范》第2.0.2条定义“由托架、附件、⽀（吊）架三类部件构成的、⽀承电缆线路的具有连续刚性的结构系统（简称桥架）”。
CECS 106 ：2000 《铝合⾦电缆桥架技术规程》第2.0.1条定义“由铝合⾦材料制作托盘或梯架的直通弯通附件以及⽀吊架等构成⽤以⽀承电缆具有连续刚性结构的总体装置”GB/T 23639-2009 《节能耐腐蚀钢制电缆桥架》第3.1条定义“由托盘或梯架的直线段及其弯通、附件、⽀架三类部件构成⽀承电缆线路的具有连续刚性的结构系统（简称桥架）”。
2 电缆桥架的结构类型电缆桥架的结构类型分为梯式（梯架）、有孔托盘、⽆孔托盘和组合式四种。
其中⽆孔托盘、有孔托盘均属于托盘（cable tray）的⼀种。
需要特别强调的是，上述四种结构类型均不含盖板，在电缆桥架的定义中将盖板归属于附件。
图1、图2分别为⽆孔托盘和有孔托盘直线段典型⽰例▲图1 ⽆孔托盘直线段▲图2 有孔托盘直线段图3所⽰为市场上出现的⼀种⽹状电缆托盘产品，严格意义上说，也属于有孔托盘。
▲图3 ⽹状电缆托盘直线段图4为梯架（cable ladder）直线段的典型⽰例。
▲4 电缆梯架直线段3 电缆槽盒定义GB/T19215.1-2003《电⽓安装⽤电缆槽管系统第1部分：通⽤要求》第3.1.1条对电缆槽系统（cable trunking system）的定义为“将绝缘导线、电缆、软线完全包围起来和/或为适应其他电⽓设备⽽设的由⼀可拆卸的盖和⼀底座组成的密闭包封系统”。
电缆桥架类型差别
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架类型差别
一、前语
电缆桥架是一种能维护电缆不受外界要素损坏的建筑材料，在现在的日子中电缆桥架现已处处都可以见到，比方地下停车场、超市、酒店等当地……可是仍是有许多朋友对电缆桥架不是很了解，那么我下面给我们介绍一下电缆桥架的类型材料吧！
二、电缆桥架类型
电缆桥架有许多种类型的，最常用的三种电缆桥架分别是：槽式桥架、梯式桥架、托盘式桥架。
槽式桥架：它的外形犹如盒子相同，是一种彻底关闭型的电缆桥架，因为屏蔽作用非常好，所以一般应用于信号较大的环境下。
梯式桥架：梯式桥架的外形愈加共同，就跟一把梯子相同，它是一款由国内外材料研制而成的新式电缆桥架，在散热、本钱、装置等方面比较有优势。
托盘式桥架：它的外观其实跟槽式桥架不同不是很大的，仅有有差异的便是它是一种半密封型的桥架，底部带有打孔以便散热。
桥架种类word版本
桥架种类1、梯级式电缆桥架CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
梯级式电缆桥架图托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
托盘式图片3、槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
槽式电缆桥架图片4、大跨距电缆桥架当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
大跨距电缆桥架图5、组合式电缆桥架组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。
它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。
在任意部位、不需要打孔、焊接就可用管引出。
它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品电缆桥架(20张)。
槽式桥架和梯式桥架的区别参考
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
槽式桥架和梯式桥架的区别参考
电缆桥架主要类别可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等，在我们的生活中可以说是经常可以看到，在大型商场、停车库、工厂里等地点常有她们的踪影。
可以说有了电缆桥架的存在才能保护我们更加安全的使用电，并且还可以保护电缆电线不被外界的原因破坏，可以说电缆桥架是我们及电缆电线的保护神。
下面我们一起来看看电缆桥架中的槽式桥架和梯式桥架的区别吧。
槽式桥架：
槽式架桥是全密封型电缆架桥，用于铺设计算机电缆、电信电缆、热电偶电缆及其他高灵敏度系统信号电缆的屏蔽干扰功用和重腐蚀环境中的电缆保护，考虑槽式直通进行屏蔽时，表面处理式用电镀处理。
梯式桥架：
CQ1-T型梯式桥架是根据国内和国外的相关资料而改进设计的，它外型独特像梯子形状，应属开放式电缆桥架，它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
主要用于大直径电缆铺设，适用于高低压电缆铺设。
槽式桥架一般是应属封闭类别的电缆桥架，并没有开孔，因此在散热方面不佳，而梯式桥架的槽底是有很多腰形孔，散热效果相对比较会更好。
以上这两种电缆桥架的区别在于一种是适合用在高腐蚀强度的环境中，一种适合用在敷设直径大的电缆上，可谓是各有千秋，在不同的环境中选择合适的电缆桥架是一件一定要注意的问题。

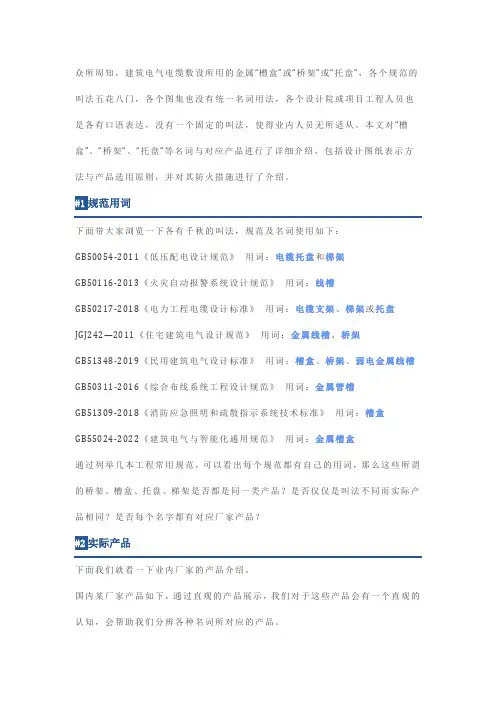

电缆托盘、桥架、梯架、线槽详细介绍,产品、设计与选型
众所周知，建筑电气电缆敷设所用的金属“槽盒”或“桥架”或“托盘”，各个规范的叫法五花八门，各个图集也没有统一名词用法，各个设计院或项目工程人员也是各有口语表达，没有一个固定的叫法，使得业内人员无所适从。
本文对“槽盒”、“桥架”、“托盘”等名词与对应产品进行了详细介绍，包括设计图纸表示方法与产品选用原则，并对其防火措施进行了介绍。
规范用词下面带大家浏览一下各有千秋的叫法，规范及名词使用如下：GB50054-2011《低压配电设计规范》用词：电缆托盘和梯架GB50116-2013《火灾自动报警系统设计规范》用词：线槽GB50217-2018《电力工程电缆设计标准》用词：电缆支架、梯架或托盘JGJ242—2011《住宅建筑电气设计规范》用词：金属线槽、桥架GB51348-2019《民用建筑电气设计标准》用词：槽盒、桥架、弱电金属线槽GB50311-2016《综合布线系统工程设计规范》用词：金属管槽GB51309-2018《消防应急照明和疏散指示系统技术标准》用词：槽盒GB55024-2022《建筑电气与智能化通用规范》用词：金属槽盒通过列举几本工程常用规范，可以看出每个规范都有自己的用词，那么这些所谓的桥架、槽盒、托盘、梯架是否都是同一类产品？是否仅仅是叫法不同而实际产品相同？是否每个名字都有对应厂家产品？实际产品下面我们就看一下业内厂家的产品介绍。
国内某厂家产品如下，通过直观的产品展示，我们对于这些产品会有一个直观的认知，会帮助我们分辨各种名词所对应的产品。
金属梯架金属梯架水平弯通托盘式桥架托盘式桥架水平弯通槽式桥架槽式桥架水平弯通#3产品选用原则各种产品的应用原则是什么呢？不同产品有自己独特的应用领域？是的，正是由于应用原则和领域不同，才会产生出这么多不同名称的产品，下面具体介绍如下：梯式桥架，简称梯架非封闭式，重量轻，成本低，散热透气好，适用于低压强电非消防电缆、高压电缆。
托盘式桥架，简称托盘非封闭式，承载大，散热透气好，适用于低压强电非消防电缆、高压电缆。
桥架、线槽、槽盒、托盘、梯架、网架，你分清楚了吗？
桥架、线槽、槽盒、托盘、梯架、网架，你分清楚了吗？电缆桥架的叫法可谓是五花八门，桥架、线槽、槽盒、托盘、梯架、网架……到底该如何区分呢？本文作者从规范入手，为大家做了清晰梳理，看懂了！对于CT和MR，大家是怎么理解的呢？在回答这个问题之前，我们先来看看国家规范和图集对CT、MR 符号的含义定义：①《建筑电气工程设计常用图形和文字符号》09DX001②《建筑电气制图标准》GB/T50786-2012从上述描述中，CT字符常用于表示电缆桥架或电缆托盘敷设方式，MR则表示金属线槽或金属槽盒敷设方式。
目前同行有将桥架和线槽概念合二为一的趋势，那两者到底什么区别呢？还有电缆桥架、线槽、槽盒、托盘、梯架、网架、电缆支架等诸多令人眼花缭乱，让人晕菜的专业名词又是如何定义的，有何区别？首先，我们看看规范是如何定义电缆桥架、线槽、槽盒、托盘、梯架、网架等术语：①《钢制电缆桥架工程技术规程》T/CECS 31-2017根据规范条文可知，电缆桥架通常用于敷设电缆且其外形像一座桥，因此称为电缆桥架，是统称。
电缆桥架从结构上分主要有梯形式和托盘式两大类，其中托盘又分无孔托盘，有孔托盘，网格式托盘，同时可选择是否附带盖板。
②《低压配电设计规范》GB50054-2011根据本规范术语，电缆槽盒是一种全封闭的电缆桥架，也常称电缆线槽，即T/CECS 31-2017规范中加盖板的无孔托盘。
小结：各自在使用上各自有何区别？散热性比较：电缆梯架全敞开式，电缆散热性能最好；有孔托盘散热稍好；无孔托盘次之；槽盒（即加盖板无孔托盘）散热性能最差。
槽盒对控制电缆屏蔽干扰和一般腐蚀环境中电缆的防护都有较好效果，且较为美观。
电缆梯架横档间有很大的空隙，敷设电缆时应防止电缆从横档的空隙中下垂，因此梯架水平敷设时通常只能敷设大截面电缆。
总结：电缆桥架是统称，它本身就是模糊的、不严谨的，建议大家以后不要用，或者在设计文件中注明具体结构形式，如无孔托盘、有孔托盘、网状式托盘、梯架，有盖还是无盖；对全封闭的电缆桥架，应称为电缆槽盒或加盖板无孔托盘。
各种桥架区别
槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。
托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。
它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。
它既适用于动力电缆的安装，也透用于控制电缆的敷设。
托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。
托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。
托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。
（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。
无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。
（2）（3）梯架是由侧边与若干个横挡构成的梯形部件。
（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。
梯级式电缆桥架XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。
梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题: 由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。
电缆桥架槽式,梯式的区别及优势
一般来说，玻璃钢电缆桥架分为槽式电缆桥架、梯式电缆桥架。
槽式电缆桥架，类似流水槽的样式，上面带有盖子，也就是由槽体和盖子组成。
梯式电缆桥架有工字钢和扁条组装而成，组装成品像梯子一样，所以叫梯式电缆桥架。
1.槽式桥架
槽式电缆桥架是一种全封闭型电缆桥架，适用于敷设计算机通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆防护都有非常好的效果。
槽式电缆桥架优点有结构轻、造价低、施工简单、配线灵活、安装标准、外形美观，一般可以在建筑物内部独立架设、也可以附设在各种建筑物和管廊支架上。
2.梯式桥架
梯式桥架电缆桥架是根据同类产品改进而成，梯式电缆桥架有圆弧形弯通：弯通、三通、四通等结构为外形美观的圆弧形，内侧弯曲半径R200-900mm，电缆弯曲自然过渡，避免了电缆弯曲时产生的断裂，并能增加电缆桥架的强度。
它具有重量轻、成本低、造型别具特色、安装方便、透气性好等优点。
适用于一般直径较大电缆的敷设，特别适用于高压电缆的敷设，梯级式电缆桥架备有护罩，需要配护罩时可在订货时说明。
梯式桥架的产品重量较轻，在施工过程中更加方便快捷的安装，运输装卸过程也会更快速，所以在施工中，如果质量比较轻，施工单位的施工会比较方便;
随着国家经济建设和工业化大发展，对梯式桥架的产品多样化和特性的进一步提升有多重需求，预计在未来有一个很好的发展前景。
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司秉着诚实守信、踏实进取、质量优先的原则。
明确方向，追求卓越，完善自我，使企业持续发展，是本公司的长远战略。
桥架知识
一、电缆桥架有三种不同结构形式：P表示盘式；C表示槽式；T表示梯式。
1、有孔托盘桥架（盘式电缆桥架）
2、槽式桥架
3、梯式桥架
二、根据桥架走向分支不同而列出的序号。
01代表直通；02代表二通（弯头）；03代表三
通；04代表四通；05代表异径直通。
对于同一类不同结构的，在序号后增加ABC等以示区别。
规格：用W×H表示出桥架的断面规格，W表示电缆桥架的宽度，H表示电缆桥架的高度或厚度。
三、T-01-6-1 桥架是代表梯式直通桥架（没有三通、二通），指100（宽），60（高）的桥架.。
四、《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：
线路敷设方式标注
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：F。
梯式桥架和槽式桥架的区别是什么
梯式桥架和槽式桥架的区别是什么
电缆桥架是日常生活里电气方面离不开的一种建筑材料，它们保护着电缆电线不受外界因素损坏，放置电缆电线外露发生意外，可以说是我们用电方面的守护神。
对于电缆桥架型号中的梯式桥架和槽式桥架的区别是什么？相信有很多朋友都不是很了解，今天我们就来说一下这两者的区别吧！
一、梯式电缆桥架介绍：
根据国内外相关情况，对cq1-t梯式桥架进行了改进。
它具备重量较轻、低成本、造型设计与众不同、安裝便捷、排热自然通风好等优势。
本专利适用一般大直徑电缆线和高压低压电线电缆的铺装。
二、槽式电缆桥架介绍：
槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。
三、梯式桥架和槽式桥架的区别总结：
梯式电缆桥架和槽式电缆桥架的区别在于梯式桥架属于开放式桥架，而槽式桥架属于全封闭桥架。
它们的优点以及使用环境都不同。
槽式桥架和托盘式区别
电缆桥架是一种设备，主要是用作为各种建筑物和管廊之间的一个桥梁，电缆桥架的结构也是多种的，主要分为槽式、托盘式和梯架式、网格式等等，该设备是由支架、托臂和安装附件等组成。
结构简单，外形美观，配置灵活，维修方便，所有的配件都需要镀锌加工处理。
到了外面电缆桥架的身影几乎到处都是，一般在地下停车场、百货大楼、超市等。
下面由我来为大家讲解一下槽式桥架和托盘式桥架的区别吧。
一、无孔电缆托盘桥架（槽式电缆桥架）：适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。
它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用，盖板表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐加工处理。
二、有孔电缆托盘桥架（托盘式电缆桥架）：金属托盘桥架是一种半密封性桥架，十分贴近槽式电缆桥架的外观设计，但金属托盘桥架具备重量较轻、荷载大、外观设计美观大方、构造简易、安裝便捷等优势。
适用于电力电缆的安装和控制电缆的铺设。
三、槽式桥架和托盘式桥架的区别：虽然它们的外观相似，但功能和适用的环境是大大的不同的，托盘式桥架的打孔使得它的散热功能得到很大的提升，但是它的屏蔽干扰功能却比槽式桥架差了很多。
电缆桥架（电缆托架）是由槽式，托盘式或梯架式的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。
托盘式桥架和槽式桥架最直接的区别就是：槽式桥架就是全封闭性的，托盘式桥架就是桥架底部有很多腰形孔，槽式桥架和托盘式桥架就是底部不同，有孔和没孔。
槽式桥架的不利于散热，托盘式桥架散热稍好。
托盘式桥架槽底有散热孔，槽式桥架没有，由于开了散热孔，托盘式桥架板材的厚度要厚点。
槽式桥架最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，槽式桥架对于控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
托盘式桥架在石油、化工、电力、轻工、电视、电讯等方面应用较广泛，其重量轻、载荷大、造型美观、结构简单、安装方便，既适用于动力电缆安装，也适于控制电缆的敷设。
托盘式桥架和槽式桥架的区别有哪些
托盘式桥架和槽式桥架的区别有哪些托盘式桥架和槽式桥架是网络布线的两种常见方式。
托盘式桥架是指将电缆放入托盘中进行布线；槽式桥架则是指将电缆放入槽道中进行布线。
在不同的电缆布线场景中，托盘式桥架和槽式桥架都有其独特优势。
接下来就让我们来看看托盘式桥架和槽式桥架的区别有哪些。
一、结构形式托盘式桥架和槽式桥架在结构形式上存在较大差异。
托盘式桥架的结构形式类似于一个托盘，电缆并排放在托盘中，通过连接件将多个托盘拼接起来，形成一条完整的布线路径。
托盘式桥架具有承载能力强、通风散热好等优点，适用于较大的电缆布线场景。
槽式桥架则采用了槽道结构，将电缆放在槽道中进行布线。
槽道可以分成一到多个隔间，可以分别放置不同规格的电缆。
槽式桥架具有布线方便、易于管理等优点，适用于电缆密集、电缆规格多变的场景。
二、安装施工托盘式桥架和槽式桥架在安装施工上也有一定的差别。
托盘式桥架的安装比较简单，只需要将托盘放置在支架上，通过螺栓将托盘和支架固定在一起即可，施工快速、方便。
槽式桥架的安装相对来说比较麻烦，需要先在墙面预埋支架，然后进行焊接、组装等工艺。
但槽式桥架的安装也比较灵活，可以根据布线现场实际情况，对桥架进行现场裁剪、组装，更加符合实际需要。
三、适用场景托盘式桥架和槽式桥架在适用场景上也有一定的差别。
托盘式桥架适用于较大的布线场景，比如机房、数据中心、大型工厂等。
托盘式桥架具有通风散热、承载能力强、便于管理等特点，可以满足多种不同场景的布线需求。
槽式桥架适用于电缆密集、规格多变的布线场景，比如大型建筑物、地铁、机场等。
槽式桥架具有便于管理、易于维护、安全可靠等特点，可以满足不同需求的布线场景。
四、维护保养托盘式桥架和槽式桥架在维护保养上也存在一定的差异。
托盘式桥架的维护保养比较容易，只需要定期进行清洁和检查，及时更换老化、损坏的部件即可。
槽式桥架的维护保养较为困难，因为槽道和隔间内部比较狭窄，不方便维护。
当槽道内的电缆需要更换或维护时，需要先拆除槽道的顶盖，再进行维护或更换电缆。
桥架类型的区别介绍
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
桥架类型的区别介绍
一、桥架介绍
电缆桥架是由支架、托臂以及设备配件组成，它既能够独立架起，也能够敷设在建筑物或许管廊上，是一种能维护电缆不受外界要素损坏，一起保证咱们日常用电安全的建筑材料。
在地下停车场、商场、超市等当地都能够看到它们的身影。
可是许多朋友都不是很了解在什么环境下应该用到什么样的电缆桥架呢？今日咱们就来说一下。
二、桥架类型的区别介绍
电缆桥架类型别离有：槽式桥架、托盘式桥架、梯级式桥架
槽式桥架：槽式是一种彻底关闭的桥架，适合用于计算机电缆、通讯电缆、热电偶电缆等高度活络体系的操控电缆。
在高强度腐蚀环境下，对操控电缆屏蔽干扰和电缆维护有很好的作用。
托盘式桥架：石油、化工、电力、轻工、电视、电讯等方面运用最广泛的一种。
托盘式桥架具有重量轻，载荷大，造型美丽、结构简略，设备便利等利益，它既适用于动力电缆的设备，也适用于操控电缆的敷设。
梯级式桥架：是依据国内外有关资料及同类产品改善而成的桥架，具有重量轻，成本低，设备便利、散热、透气性好等利益。
它适用于一般直径较大电缆的敷设，常用于地下室、机房、竖井。
桥架的分类与正确运用
1、梯级式电缆桥架CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
5、组合式电缆桥架组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。
它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。
在任意部位、不需要打孔、焊接就可用管引出。
它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品.上海市琼凯实业有限公司是一家专门主营轻钢龙骨、桥架、c型钢的公司，品质优，赢得了很多客户的好评！。
电缆桥架类型有什么不同
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架类型有什么不同
一、电缆桥架简介
电缆桥架在现在的日子中随处可见，，它们保护着电缆不受外界要素的影响而损坏，一起也保护着咱们用电的安全保证。
那么电缆桥架是怎样组成的呢？它是由支架、托臂和装置配件组成，建筑物内桥架能够独立架起，也能够敷设在各种建(构)筑物和管廊支架上，应表现结构简略，造型漂亮、装备灵敏和修理便利等特色，悉数零件均需进行镀锌处理，装置在建筑物外露天的桥架。
二、电缆桥架类型有什么不同
常用的电缆桥架类型有：槽式电缆桥架、托盘式电缆桥架、梯式电缆桥架
托盘式桥架：它的外观和槽式简直没什么不同，不过它的底部带有打孔，所以散热功能会比槽式的好许多。
梯式桥架：它的外观跟梯子相同，是依据国内外的最新材料研发的新式桥架。
槽式桥架：它的外观跟盒子没有什么区别，是一种全密封型的桥架，它抗腐蚀功能和屏蔽功能十分的强。
桥架规格表参考
桥架规格表参考
电缆桥架作为一种既能够保护线路不受外界因素损坏，又可以降低事故的发生的一种建筑材料。
那么电缆桥架有哪些规格？今天我们介绍一下桥架规格表参考。
电缆桥架类型相关介绍
电缆桥架类型分别是：梯级式、托盘式、槽式三种
1、槽式电缆桥架：槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷规划算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。
它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。
2、托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面运用最广泛的一种，它有着重量轻盈、载荷量大、造型美观、结构简略、设备便当等优势。
它不仅即适用于动力电缆的设备，也适合于控制电缆的敷设。
3、梯级式电缆桥架：梯级式电缆桥架是根据国内外有关资料而改进规划的。
它有着重量轻盈、成本低、造型别具、设备便当、散热、透气好等利益。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
桥架规格表参考：。
槽式桥架和托盘式区别在哪里
我们知道槽式桥架和托盘式汇线桥架都具有防尘、防干扰性能。
但是从根本上两者是有区别的，详细如下：1、尺寸规格有所不同。
桥架相对大（200×100到600×200)，线槽相对较小。
若电缆电线比较多，建议用桥架。
2、材料厚度不同。
根据JGJ16-2008-5.1金属线槽也称槽式桥架，一般由0.4-1.5mm厚的整张钢板弯制而成的槽型部件，概念上与桥架区别是高、宽比不同，盘架浅而宽，金属线槽是具有一定的深度和封闭性。
但是桥架比线槽更加结实，更多的用来放电缆，当然也可以放电线，通常是强电系统用。
3、填充率不同。
根据JGJ16-20088.5.3，线槽内电线电缆的总截面不应超过线槽内截面的20%，载流导体不超过30根，而桥架是电缆的总截面不应超过截面的40%。
这是由于安装高度不同所致，安装高度较低必须有盖板，有盖板散热不好，填充率就要小一些。
4、密封性不同。
金属线槽密封较好，不一定要支架支撑，可以在电缆沟和建筑夹层中敷设。
槽式桥架有些是半敞开式的，一定要有支架做支撑，在屋内或屋外一般沿空中架设。
5、强度不同。
桥架主要用于敷设电力电缆和控制电缆，线槽的强度较低，通常用于敷设导线和通讯线缆，比如网络电话等。
6、拐弯半径不同。
桥架拐弯半径比较大，线槽大部分拐直角弯。
7、跨距不同。
桥架跨距比较大，线槽比较小。
因此固定支架差别较大，支吊架的个数差别大。
8、支吊架间距不同。
根据JGJ16-2008，线槽为不大于2m，桥架为1.5~3m。
9、安装方式不同。
桥架有专门规范（详见CECS31.91），而线槽无专门规范固定。
10、加盖板问题。
在CECS31《钢制电缆桥架工程设计规范》中的定义为桥架是统称，盖板为附件，在JGJ16-20088.10.3提到过，桥架安装高度不能满足要求时，应加盖板保护。
也就是说桥架这个词的定义是不含盖板的。
但在GB29415-2013《耐火电缆槽盒》中，线槽是含盖板的，是线槽的一个整体。
槽式、托盘、梯式电缆桥架的区别
工作中在选择电缆桥架时，往往因为桥架不同的规格、样式、作用等，而不知其如何选择，下面为大家详细介绍下常用的：槽式电缆桥架、托盘电缆桥架、梯式电缆桥架，看其有什么区别和性能，便于大家更好的选择。
1、槽式电缆桥架是一种全封闭型电缆桥架。
它非常适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。
（槽式桥架实图）2、托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用非常广泛的一种。
它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。
它既适用于动力电缆的安装，也透用于控制电缆的敷设。
托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。
托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
（托盘式桥架实图）个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。
托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。
（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。
（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。
（3）梯架是由侧边与若干个横挡构成的梯形部件。
（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。
3、梯级式电缆桥架XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用很小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
槽式桥架和梯式桥架的区别有哪些,例如材质、规格、价格
槽式桥架和梯式桥架的区别有哪些，例如材质、规格、价格槽式桥架是无孔托盘式电缆桥架的俗称，梯式桥架是梯架结构电缆桥架的俗称。
槽式桥架和梯式桥架在桥架材质、桥架结构、桥架价格等方面都有区别，有相同点也有不同点。
下面为相关内容介绍：
槽式桥架和梯式桥架区别表
1、桥架材质
槽式桥架常用材质为镀锌板、铝合金和玻璃钢，梯式桥架常用材质为铝合金、镀锌板和不锈钢。
镀锌板和铝合金两种桥架都常用。
2、桥架结构
槽式桥架主体结构由底板和侧板组成的托盘，托盘可以是一整块板材，也可以是底板和侧板两块板材通过焊接而成，槽式桥架如果为了更好的散热，需要在底部打规则的排气孔，就变为了托盘式桥架。
梯式桥架主体结构由侧板和梯撑组成，梯撑和侧板通过电焊的方式固定在一起。
3、桥架品种
槽式桥架品种有直线段、弯通、水平弯通、水平三通、垂直上弯通、垂直下弯通、垂直三通、垂直上边三通、喇叭口、漏斗等，这些品种梯式桥架也都有。
4、桥架表面防护
桥架表面防护有电镀锌、热浸镀锌、喷塑、VCI双金属涂层、阳极氧化等，这些表面防护类型槽式桥架和梯式桥架都有。
5、桥架规格
桥架规格包括桥架的宽度和高度。
槽式桥架常见规格有100*50mm、200*100mm、300*100mm、400*100mm等，这些规格梯式桥架也有。
6、桥架价格
同规格的电缆桥架，槽式桥架价格要比梯式桥架价格要高；同样防护类型的电缆桥架，梯式桥架价格要比槽式桥架价格便宜。
相同品种的电缆桥架，槽式水平弯通价格要比梯式水平弯通价格要贵。
桥架种类
桥架种类1、梯级式电缆桥架CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
梯级式电缆桥架图托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
托盘式图片3、槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
槽式电缆桥架图片4、大跨距电缆桥架当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
大跨距电缆桥架图5、组合式电缆桥架组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。
它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。
在任意部位、不需要打孔、焊接就可用管引出。
它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品电缆桥架(20张)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。
托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。
它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。
它既适用于动力电缆的安装，也透用于控制电缆的敷设。
托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。
托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。
托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。
（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。
（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。
（3）梯架是由侧边与若干个横挡构成的梯形部件。
（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。
梯级式电缆桥架XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。
梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题:由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι =0.672mm/m温差为50℃时, Δι =0.560mm/m温差为40℃时, Δι =0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;当温差为60℃时为40m;二、电缆桥架的标准适用范围标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
A、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000B、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
1）厚度热镀锌桥架主体对1.5~3mm厚度,最小平均厚度≥55am，最小局部厚度45am ＞3mm厚度70am 局部55am检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。
2）电镀锌或锌镍合金桥架主体≥12 am 附注（93）3）喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪4）附着力——镀涂层对底材的粘合牢度热镀锌按附录B试验应不脱落5）电镀锌和锌合金按附录B试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。
4．光泽度防护处理的表面光泽应不低于60%。
检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。
5．耐盐雾性表面防护层应具有表4中规定的3级耐盐雾性。
6．制造精度1）桥架的长度极限偏差当长度小于等于2米时，极限偏差为±2mm，当长度大于2mm时，极限偏差±4mm2）桥架的宽度极限偏差当宽度大于400mm时，极限偏差为±4mm，当宽度小于等于400mm 时，极限偏差为±3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆，防护处理平面度允差每米不大于4mm4）托臂自由状态时垂直高度允差为上翘1/1005）其它尺寸公差按GB1804-V （标准中最粗级）7．接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
三、电缆桥架型式选择有盖无孔型托盘实际是一种全封闭的金属壳体，也称槽式电缆桥架。
它具有抑制外部电磁干扰，防护外部有害液体和粉尘的侵蚀作用。
节能型有孔托盘（也称托盘式电缆桥架）、梯架（也称梯式电缆桥架）多数用于一般情况。
由于通风散热良好，达到节电效果。
无屏蔽要求的控制电缆也可用有孔托盘（也称托盘式电缆桥架）或梯架（也称梯级式电缆桥架）。
组装托盘，也叫组合式托盘。
一般用于电缆多、截面大、荷载重、又具有成片安装固定的空间条件的场所。
组装托盘通常为单层，它比较普通多层的托盘、梯架更便于敷线和维护。
在大型配电控制中心的地下技术夹层，为便于众多的电缆进出也常使用此类托盘。
选用非标准部件时，其技术要求、试验和检验规则、计价、包装等应满足本规范的规定，指在确保工程质量和标准的一致性。
户外电缆桥架的托盘，其带有盖板可遮阳、避尘灰、以保护电缆。
在公共通道或户外跨越道路段、底层梯架上加垫板是为防止外部机械损伏伤电缆。
用隔板分开电缆和控制电缆是为了防止电磁干扰，以确保控制电缆正常运行。
托盘、梯架所需附件和支吊架品种，可根据托盘、梯架的型号规格、长度、路径、安装方式确定。
四、建筑物内电缆桥架的选择与安装建筑物内电缆桥架的选择与安装电缆桥架内电缆的固定应符合相关标准规范规定。
1.电缆桥架的接地1.1 电缆桥架及其支吊架和引入或引出金属电缆导管，必须进行保护接地，且必须符合下列规定：(1) 金属电缆桥架及其支吊架全场应不少于2处与接地干线相连接。
(2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4m㎡。
(3)镀锌电缆桥架间连接板的两端可不作接地跨接线，但每块连接板应有不小于2个有防松动垫圈的连接固定螺栓。
1.2 当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。
1.3 作为接地干线的电缆桥架，其托盘、提价端部之间的连接电阻应部大于0.00033Ω。
1.4 用电缆桥架作接地干线时，桥架全线各种伸缩缝和软连接处应采用铜软导线或编织铜线连接，其截面应不小于16m㎡。
1.5 电缆桥架全线单独敷设接地干线，接地干线采用扁钢时，室内敷设时其截面应不小于60m㎡，室外敷设其截面应不小于10m㎡。
1.6 桥架在引入引出建筑物时，应与建筑物室内接地干线或室外接地装置相连接。
1.7 为了防止电化学腐蚀作用，在铝合金电缆桥架上不得用裸铜道题作接地干线。
2. 桥架安装注意事项2.1 电缆桥架严禁作为人行道、梯子或站人平台，其支吊架不得作为吊挂重物的支架使用，在电缆桥架中腐蚀电缆时，严禁利用电缆桥架的支吊架做固定起吊装置、做拖动装置及滑轮和支架。
2.2 当电缆桥架表面有绝缘涂层时，应将接地点或需要电气连接处的绝缘涂层清除干净。
2.3 电缆桥架在振动场所及电气接地部位的连接螺栓应加装弹簧垫圈。
2.4 对于安装在钢制吊架上或用钢制附件固定的铝合金电缆桥架，当钢制件表面为热浸锌时，可以和铝合金桥架直接接触，当其表面为喷涂粉末涂层或涂漆时，则应在铝合金桥架接触面之间用聚氯乙烯或氯丁橡胶衬垫隔离。
2.5 在有腐蚀性环境条件下安装的电缆桥架，应采取措施防止损伤电缆桥架表面保护层，切割、钻孔后应对其裸露的金属表面用相应的防腐蚀涂料或油漆修补。
2.6 敷设电缆时，在各种弯头处应加导板，防止电缆敷设时外皮损伤。
五、建筑电气工程施工质量验收规范·电缆桥架安装和桥架电缆桥架安装应符合下列规定：1 直线段钢制电缆桥架长度超过 30m、铝合金或玻璃钢制电缆桥架长度超过15m 设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表 12.2.1-1；3 当设计无要求时，电缆桥架水平安装的支架间距为 1.5～3m；垂直安装的支架间距不大于 2m；4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合表 12.2.1-2 的规定；6 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
