建筑工程识图楼梯详图

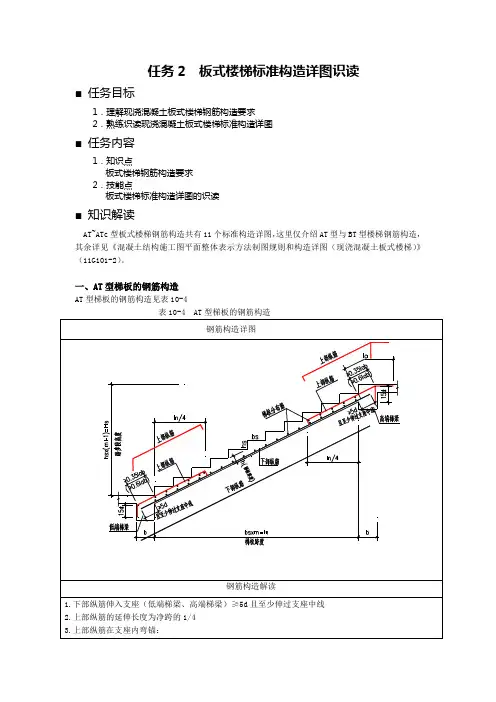

建筑力学与识图任务2 板式楼梯标准构造详图识读
任务2 板式楼梯标准构造详图识读■任务目标1．理解现浇混凝土板式楼梯钢筋构造要求2．熟练识读现浇混凝土板式楼梯标准构造详图■任务内容1．知识点板式楼梯钢筋构造要求2．技能点板式楼梯标准构造详图的识读■知识解读AT~ATc型板式楼梯钢筋构造共有11个标准构造详图，这里仅介绍AT型与BT型楼梯钢筋构造，其余详见《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》（11G101-2）。
一、AT型梯板的钢筋构造AT型梯板的钢筋构造见表10-4表10-4 AT型梯板的钢筋构造弯锚钢筋长度=平直段长度（伸至端支座对边且≥0.35L ab）+弯钩段长度（15d）——设计按铰接时弯锚钢筋长度=平直段长度（伸至端支座对边且≥0.6L ab）+弯钩段长度（15d）——充分利用钢筋抗拉强度时4.上部纵筋有条件时可直接伸入平台板内锚固，从支座内边算起总锚固长度不小于L a三维钢筋效果图三维钢筋效果图二、BT型梯板的钢筋构造BT型梯板的钢筋构造见表10-5表10-5 BT型梯板的钢筋构造钢筋构造详图上部纵筋梯板分布筋梯板分布筋下部纵筋梯梁上部纵筋钢筋构造解读1.下部纵筋在平直段处直接弯折，伸入支座（低端梯梁、高端梯梁）≥5d且至少伸过支座中线2.高端梯梁处上部纵筋的构造同上表AT3.低端梯梁处上部纵筋的延伸长度≥L n/4，且伸入踏步段≥20d4.低端梯梁处上部纵筋在平直段处断开通过，各自伸入一个锚固长度L a5.低端梯梁处上部纵筋在支座的锚固构造同表AT型梯板6.上部纵筋有条件时可直接伸入平台板内锚固，从支座内边算起总锚固长度不小于L a三维钢筋效果图上部纵筋梯板分布筋上部纵筋上部纵筋梯板分布筋下部纵筋梯梁三维钢筋效果图■任务实施一、梯板配筋图的识读以结施-13中T1楼梯二层平面图及梯板钢筋构造要求为依据，识读AT1梯板的配筋构造详图，见下表10-6。
表10-6 AT1梯板配筋图识读梯梁 TL-1柱梯梁 TL-1梯板平台板 PTB1梯板柱梯板平台板 PTB2三维 效果图三维钢筋效果图知识要点上部 纵筋下部 纵筋下部 分布筋上部 分布筋梯梁上部 纵筋现浇钢筋混凝土板式楼梯的平法施工图主要掌握平面注写方式，其平面注写方式主要有集中标注和外围标注，集中标注的内容有梯板类型代号和序号、梯板厚度、踏步段总高度和踏步级数、梯板支座上部纵筋和下部纵筋、梯板分布筋。
平法识图和与钢筋算量项目7楼梯平法识图和与钢筋算量
目 录
• 引言 • 楼梯平法识图基础 • 钢筋算量方法 • 实际工程中的楼梯平法识图与钢筋算量 • 常见问题与解决方案 • 结论
引言
01
目的和背景
目的
通过学习楼梯平法识图与钢筋算量，掌握楼梯结构的设计原理和钢筋用量计算方法，提高工程实践能力和专业素 养。
02
在实际操作中，我们遇到了一些困难和挑战，例如图纸解读、钢筋数量和位置 的确定等。通过团队合作和反复实践，我们逐渐克服了这些困难，提高了自己 的识图和计算能力。
03
本次项目也让我们意识到在实际工作中，需要更加严谨、细致地对待每一个环 节，确保计算结果的准确性和可靠性。同时，加强与其他专业人员的沟通和协 作也是非常重要的。
总结经验教训
总结实际工程中楼梯平法 识图与钢筋算量的经验教 训，提高在实际工程中应 用的能力。
常见问题与解决方案
05
平法识图中常见问题
图纸理解困难
01
由于楼梯结构复杂，初学者可能难以理解图纸中的符号和标注。
节点处理不当
02
在楼梯的转折和连接部位，容易出现节点处理不当的问题，影
响后续施工。
忽略细节
熟悉施工图纸和规范
熟悉施工图纸和相关规范，了解钢筋的布置和连 接方式，以便准确计算钢筋的用量和规格。
实际工程案例分析
01
02
03
选择典型案例
选择具有代表性的实际工 程案例，如高层建筑、大 跨度结构等，进行深入分 析。
分析案例特点
分析案例中楼梯的类型、 构造和平法表示方法，以 及钢筋的种类、规格和算 量技巧。
楼梯的构造方式
梁式楼梯、板式楼梯等。
平法识图的原理与步骤
建筑识图—识读楼梯详图
当楼梯坡度大于45°时， 由于坡度较陡，人们已 经不容易自如地上下， 需要借助扶手的助力扶 持，此时称为爬梯。
当楼梯坡度小于23°时，由于坡度较缓，把其处理成斜面就可 以解决通行的问题，此时称为坡道。
梯段的净宽是指扶手中心线至楼梯间墙体 内表面或梯段两侧扶手中心线的水平距离。
550—600
1100—1200
7层及7层以上或顶层入口 层楼面距室外设计地面的 高度超过16m以上的住宅
4层及4层以上的门诊楼或病房楼
有些建筑虽然层数不多，但由于建筑级别较高或使用 的特殊需要，往往也设置电梯。
按照电梯的用途分类
观光电梯 住宅电梯 病床电梯
客货电梯 载货电梯 杂物电梯
按照电梯的拖动方式分类
交流拖动电梯 直流拖动电梯 液压电梯
识读楼梯详图
楼梯是楼层间垂直交通用的构件，是建筑竖向的交通空间。
从楼梯平面图中我们可以看出，本建筑楼梯每一层有两段， 我们在建筑中称之为跑。
在每一层楼梯中， 楼梯主要由 梯段、平台、栏杆扶手 三个部分组成。
梯段是楼梯主要使用和承重部分。
平台是两个梯段之间的水平板，有楼梯平台和中间平台两种。
栏杆做法
在楼梯段的临空面一侧设置栏杆或栏板，并在其上部设置扶手。 当楼梯的宽度较大时，还应在梯段的另一侧及中间增设扶手。
由于栏杆具有通透、轻盈、占地面积小的优点，因此采用得较多。
栏杆的垂直构件必须 要与楼梯段有牢固、 可靠的连接，所采用 的构造方式也比较多， 应当根据工程实际情 况和施工能力合理选 择连接方式。
我国规定，楼梯段之间的净高不应小于2.2 m，平台过道处 净高不应小于2.0 m。起止踏步前缘与顶部凸出物内边缘线 的水平距离不应小于0.3 m。
工程建筑识图 -建筑施工图识读
建筑平面图的形成平面图的形成水平剖切平面向下投射 建筑物有几层就画几个平面图，楼层平面相同时，只画标准层平面图。
假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投射所得到的图形。
常用图例（门）常用图例（窗）课堂练习：识读首层平面图标高零点相对标高卫生间此楼座北朝南钢筋混凝土柱房间厨房楼梯门窗定位轴线立面图 1:100白水泥粉面浅蓝色马赛克贴面浅红色马赛克贴面标高零点相对标高空调预留孔雨水管门窗定位轴线立面图的图示内容剖切平面投射方向6、建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向的相互关系等内容。
识读建筑剖面图： 1.了解图名及比例 。
2.了解剖面图与平面图的对应关系 。
3.了解房屋的结构形式 。
4.了解主要标高和尺寸 。
5.了解屋面、楼面、地面的构造层次及做法。
6.了解屋面的排水方式 。
7.了解索引详图所在的位置及编号。
些部分用较大的比例单独画出，坐砌陶粒轻质隔热砖25厚水泥沙浆防水层现浇钢筋混凝土板15厚水泥石灰砂浆打底及压光，喷白灰水二道100厚C10混凝土层素土夯实25厚水泥沙浆批面，加水泥粉抹光2002060309002060440180120303603020500AD 40020C1100609.0000.0001%3%马赛克贴面-0.3001222详图的编号和详图所在图纸的编号建筑详图外墙身详图：建筑剖面图的局部放大图各层情况一样时，只画底层，顶层或加一个中间层表示屋面，地面和楼面的构造，采用多层构造文字说明方法表示窗台节点详图踢脚线外墙外表面做法过梁地面及顶棚做法勒脚做法水泥砂浆抹面室外地面室内地面室外地面室内地面石砌勒脚贴面类室外地面室内地面垂直防潮层水平防潮层做法1）油毡防潮层2）防水水泥砂浆防潮层3）细石混凝土防潮层常见做法：砖铺散水 块石散水三合土散水混凝土散水散水600~10003%~5%200自由落水滴水线20防止雨水对墙基的侵蚀，将勒脚和基础处的雨水排走。
建筑制图4.7楼梯及门窗节点详图识读
直行单跑楼梯
直行多跑楼梯
平行双跑楼梯
折行多跑楼梯
螺旋形楼梯
弧形楼梯
剪刀楼梯
• 楼梯都有哪些组成呢？
• 1、梯段 • 由踏步组成 • 3≥踏步级数≤18 • 踏步由踏面和踢面构成
• 起连接楼层、转向和休
息的作用
• 3、栏杆和扶手 • 安全设施 供人上下楼
• 1）房屋外地坪标高； • 2）门、窗高度； • 3）门、窗过梁底面标高； • 4）窗台面标高； • 5）雨篷底面标高； • 6）女儿墙顶面（压顶）标高。
• 3、房屋内部的构造、结构形式和所用材料； • 4、房屋各部位竖向尺寸 ； • 5、楼地面、屋面构造。
学习情境 4
子情境7 楼梯及门窗节点详图识读
能力目标：
• 能熟悉并应用正确的建筑楼梯及节点详图识图步骤； • 能用准确的语言阐述和分析建筑楼梯及节点详图的表
现内容； • 能熟悉建筑楼梯及节点详图的画法规则、表达方式； • 能够进行楼梯及节点详图与平面图、立面图、剖面图
的对照识读。
第一步：资讯
一般的详图有哪些类型？ 详图常用比例？ 各详图是如何形成的？
梯扶持
• 楼梯的坡度要求
• 楼梯的允许坡度范围在 23º-45º 之间
• （比例 1:2.35-1:1 之间 ）
• 常用：公共建筑 1:2 左右
•
住宅 1: 1.5 左右
• 梯段宽度要求
• 指扶手中心线至楼梯间墙面的水平距离。
• 每一梯段的宽度按单人、双人、三人通行确定， 分别不小于900mm、1100-1400mm、1650-2100mm。
• 1. 板式楼梯
• 板式楼梯由梯段、横梯梁和平台组成，梯板是一 块斜板，板的两端支承在平台梁上。
16G101三维图集-第6章楼梯识图
第六章:楼梯平法识图规则与标准构造详图及三维示意图-85--86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台1800÷12层间平台120傅华夏郭仁俊廖宜香AT3,h=120:表示AT 型楼梯板厚1201800/12:表示一跑高度为1800，一共12步，踏步高1800÷12 10@200; 12@150:表示梯板上部筋为直径10间距200布置；下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。
楼层平台1800÷12120BC3600-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯1201800÷12傅华夏郭仁俊廖宜香-88-审核校对设计页图集号16G101-2-24光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯用于设计按铰接的情况，括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。
.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部纵筋梯板分布筋上部纵筋高端梯梁AT 型楼梯板配筋构造傅华夏郭仁俊廖宜香下部分布筋采用弯锚形式/也可直锚见平面图/4梯板分布筋筋支座中线下部纵筋≥5d 且至少伸过支座中线高端梯梁L n /4bh (梯板厚度)b s ×m =L n 梯板跨度h sb sA型楼梯板配构造筋T-89-审核校对设计页图集号16G101-2-25型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板和踏步段构成，两部分的一端各自以梯梁）。
交叉楼梯（图;第2项设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混BT 型楼梯平面注写方式与适用条件傅华夏郭仁俊廖宜香BT3,h=120:表示BT 型楼梯板厚1201600/10:表示一跑高度为1600，一共10步，踏步高 10@200; 12@150:表示梯板上部筋为直径10间距200布置； 下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。
建筑识图PPT(很完整的)
6.2 建筑平面图
横向编号应用阿拉伯数字标写，从左至右按顺序编号； 纵向编号应用大写拉丁字母，从前至后按顺序编号，如图 6.4所示。拉丁字母中的I、O、Z不能用于轴线号，以避免 与1、0、2混淆。 除了标注主要轴线之外，还可以标注附加轴线。附加
轴线编号用分数表示，如图6.5（a）。两根轴线之间的附
1.用途和内容 房屋建筑施工图是表示建筑物的总体布局、外部造型、 内部布置、细部构造做法、内外装饰、满足其他专业对建 筑的要求和施工要求的图样，是房屋施工和概预算工作的 依据。
房屋建筑施工图的内容包括：总平面图、建筑设计说
明、门窗表、各层建筑平面图、各朝向建筑立面图、剖面 图和各种详图。
6.1 概述
道是细部尺寸，表示门窗洞口、孔洞、墙体等详细尺寸。
在平面图内还注有内部尺寸，表明室内的门窗洞、孔洞、 墙体及固定设备的大小和位置。在首层平面图上还需要标
注室外台阶、花池和散水等局部尺寸。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引 符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
加轴线，以分母表示前一根轴线的编号，分子表示附加轴 线的编号。如图6.5（b）。
通用详图的定位轴线只画圆圈，不标注轴线号。
6.2 建筑平面图
3.建筑物的尺寸与标高 在建筑工程平面图中，用轴线和尺寸线表示各部分的 长、宽尺寸和准确位置。平面图的外部尺寸一般分三道尺 寸：最外面一道是外包尺寸，表示建筑物的总长度和总宽 度；中间一道是轴线间距，表示开间和进深；最里面的一
建筑总平面图图例符号
要能熟练识读建筑总平面图，必须熟悉常用的 建筑总平面图图例符号，常用建筑总平面图图 例符号如图1-6-1。
16G101系列图集培训(基础、楼梯)
Ln取值：
边跨支座取本边跨净跨长度值；中间支座取支座两边较大一跨的净 跨长度。
条形基础底板底部及顶部配筋
以B打头，注写条形 基础底板底部的横向 受力钢筋； 以T打头注写条形基 础底板顶部的横向受 力钢筋； 用“/”分隔条形基 础底板的横向受力钢 筋与纵向分布钢筋。
101系列图集培训
16G101-2 平面整体表示方法制图规则和构造详图(楼梯) 16G101-3 平面整体表示方法制图规则和构造详图(基础) 17G101-11 G101系列图集常见问题答疑图解 18G901-2 混凝土结构施工钢筋排布规则与构造详图(楼梯) 18G901-3 混凝土结构施工钢筋排布规则与构造详图(基础)
1）柱为轴心受压或小偏心受压，基础高度或基础顶至中间层钢筋网片顶 面距离不小于1200。
2、柱为大偏心受压，基础高度或基础顶面至中间层钢筋网片顶面距离不 小于1400。
锚固区横向箍筋（非复合箍筋）
独立基础底板配筋构造
起步筋：≤75、s/2 独立基础底板双向钢筋长向在下，短向在上
双柱独立基础底部顶部配筋构造
（见下图）
1、条形基础底板的分布钢筋在梁宽范围内不设
条形基础平法施工图平面注写示例
梁板式筏形基础平法施工图制图规则
• 梁板式筏形基础由基础主梁，基础次梁，基础 平板等构成。
基础主梁与基础次梁平面注写方式p32
基础主梁JL与基础次梁JCL平面注写方式，分集中标注和原位 标注。施工时，原位标注优先。
集中标注内容同条形基础梁 原位标注： 1、梁支座的底部纵筋，系指包含贯通纵筋与非贯通有括号）
2）以T打头注写梁顶部贯通纵筋。用“；” 将底部与顶部 贯通纵筋分隔开。
施工员学习课件-第3章《建筑工程识图》
（2）建筑平面图 1）建筑平面图的图示方法
假想用一个水平剖切平面沿房屋的门窗洞口的位置把房屋切开，移 去上部之后，画出的水平剖面图称为建筑平面图，简称平面图。
凡是被剖切到的墙、柱断面轮廓线用粗实线画出，其余可见的轮廓 线用中实线或细实线，尺寸标注和标高符号均用细实线，定位轴线用细 单点长画线绘制。砖墙一般不画图例，钢筋混凝土的柱和墙的断面通常 涂黑表示。
Z3.1.3房屋建筑施工图的图示特点 1.房屋建筑施工图的图示特点
（1）施工图中的各图样用正投影法绘制。 （2）由于房屋体型较大，施工图一般都用较小比例绘制，对于其中 需要表达清楚的节点、剖面等部位，则用较大比例的详图来表现。 （3）房屋构、配件和材料种类繁多，为作图简便，国家标准统一采 用一系列图例来代表建筑构配件、卫生设备、建筑材料等。
25
（二）施工图的图示方法及内容
④建筑红线 各地方国土管理部门提供给建设单位的地形图为蓝图，在蓝图上用 红色笔画定的土地使用范围的线称为建筑红线 。任何建筑物在设计和 施工中均不能超过此线。 ⑤管道布置与绿化规划 ⑥附近的地形地物，如等高线、道路、围墙、河流、水沟和池塘等 与工程有关的内容。
26
（二）施工图的图示方法及内容
(d)单扇外开上悬窗;(e)单扇中悬窗;(f)百叶窗
29
建筑平面图中常用图例如图3-8所示。
（二）施工图的图示方法及内容
图3-8 建筑平面图中常用图例
30
（二）施工图的图示方法及内容
2）建筑平面图的图示内容
①表示墙、柱，内外门窗位置及编号，房间的名称及编号，轴线编 号。
平面图上所用的门窗都应进行编号。门常用“M1”、 “M2”或 “M-1”、 “M-2”等表示。窗常用“C1”、 “C2”或“C-1”、 “C2”等表示。定位轴线的编号宜标注在图样的下方与左侧，横向编号应 用阿拉伯数字，从左至右顺序编写。 竖向编号应用大写拉丁字母，从下 至上顺序编写，拉丁字母中的I、O 及Z三个字母不得作轴线编号，以 免与数字1、0及2混淆。
G101系列图集培训(基础楼梯)
四柱独立基础底板顶部配筋
受力筋方向区别双柱
.
独立基础平法施工图平面注写示例
.
条形基础平法施工图表示方法
梁板式条形基础 板式条形基础
.
基础梁的平面注写方式
基础梁的平面注写分为集中标注和原位标注。施工时，原 位标注优先。 集中标注内容：基础梁编号、截面尺寸、配筋，以及基础 梁底标高和必要的文字注解。 箍筋： 1、设计一种箍筋间距时，注写钢筋级别、直径、间距与 肢数（括号内） 2、设计两种箍筋间距时用/分隔。
的所有纵筋。 2、当梁中间支座两边的底部纵筋配置不同时，需在支座两边
分别标注；当梁中间两边的底部纵筋相同时，可仅在支座一 边标注配筋值。 3、当梁端（支座）区域的底部全部纵筋与集中注写过的贯通 纵筋相同时，可不重复原位标注。 4、竖向加腋梁加腋部位钢筋，需在设置的支座处以Y打头注 写再括号内。
.
基础梁底、顶部及侧面纵向钢筋
.
施工中应注意：
1、当出现两种不同配置的底部贯通纵筋时，应在两毗邻跨中配置较小的 一夸的跨中连接区域内进行连接（即配置较大一跨的底部贯通纵筋需 伸出至毗邻跨的跨中连接区域）。
2、当两向基础梁十字交叉，但交叉位置无柱时，应根据需要设置附加箍 筋或（反扣）吊筋。
3、对于基础梁下区域底部非贯通纵筋的伸出长度a0值：当配置不多于两 排时，取值自柱边向跨内伸出至ln/3位置；多于两排时由设计给出。 （区别框架结构第一排ln/3，第二排ln/4）
施工时应注意：两向基础梁相交的柱下区域，应有一向 截面较高的基础梁箍筋贯通设置；当两向基础梁高度相同 时，任选一向基础梁箍筋贯通设置。
.
基础梁的平面注写方式
基础梁底部、顶部及侧面纵向钢筋： 1）以B打头注写梁底部贯通纵筋。当跨中所注根数少于箍筋
楼梯平法三维示意图(识图规则与标准构造详图11~15)
÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
4.上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。
设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。
结构识图知识,建筑结构识图
32
6、当梁下部纵筋或梁支座上部纵筋多于一排时,需用符号 “/” 将各排纵筋自上而下分开.当同排纵筋有多种直径 (种类)时,用符号“+”将不同直径(种类)钢筋相联,角部钢 筋在“+”前，如无特别说明,施工时直径大者放在梁两侧 外边,当梁纵筋各排全部选用同一直径时,可以一次标出 钢筋总数和直径,再自上而下用分隔符"/"标出各排钢筋 条数.
35
36
梁的截断点见图集54页-67
37
38
39
板筋识图
1、板带的编号 集中标注法 表示方法 原位标注法
2、板带厚度
3、贯通筋 4、板面标高高差 1支座上部非贯通筋
2纯悬挑板上部受力筋
构造要求
锚固，搭接，细部构造
40
41
1、板带的编号
1、h=xxx（垂直板厚）
集 中 标 注
2、板带厚度
板、墙、壳
≤C20 C25~ C45 ≥C50 ≤C20
梁
C25~ C45 ≥C50 ≤C20
柱
C25~ C45 ≥C50
20
15
15
30
25
25
30
30
30
_
_
20
25
20
20
_
_
30
35
30
30
_
_
30
35
30
30
三
_
30
25
_
40
35
_
40
35
17
钢筋混凝土结构构件配筋图的表示方法
一、钢筋混凝土结构构件配筋图的表示方法有三种： 1、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等） 的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图 的工作量非常大。 2、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配 筋规格用数字符号表达。此法比“详图法”要简单方便得多， 手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件 的许多数据需多次填写，容易出现错漏，图纸数量多。
建筑工程制图和识图第9章 结构施工图
19页 退出
建筑工程制图与识图
出版社 理工分社
瑣皕瑏，纵向轴线有槨-槮，外围标注了两道尺寸，构造柱涂黑表示。
6页 退出
建筑工程制图与识图
出版社 理工分社
7页 退出
建筑工程制图与识图
出版社 理工分社
9.1.3 钢筋混凝土知识简介
混凝土是由水泥、沙子、石子和水按一定比例搅拌而成的建筑 材料，凝固后坚硬如石。混凝土受压性能好，但受拉性能差，容易 因受拉而断裂。为了避免混凝土因受拉而损坏，充分发挥混凝土 的受压能力，常在混凝土中配置一定数量的钢筋，使其与混凝土结 合成一个整体，共同承受外力，这种配有钢筋的混凝土称为钢筋混 凝土。
2页 退出
建筑工程制图与识图
出版社 理工分社
3页 退出
建筑工程制图与识图
出版社 理工分社
9.1.1 结构施工图简介
结构施工图包括以下内容： （1）结构设计说明 结构设计说明包括选用结构材料的类型、规格、强度等级，抗 震设计与防火要求，以及施工方法和注意事项等。很多设计单位 已把上述内容详列在一张结构说明图纸上，供设计者勾选。 （2）结构平面图 结构平面图包括基础平面图、楼层结构平面图、屋面结构平面 图等。 （3）构件详图 构件详图包括梁、板、柱及基础结构详图，楼梯结构详图和屋 架结构详图等。 结构施工图是施工放线、开挖基坑、构件制作、结构安装、计算
4页 退出
建筑工程制图与识图
出版社 理工分社
工程量、编制预算和施工进度的依据。民用建筑一般都是采用钢 筋混凝土梁板与承重砖墙混合结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、楼梯剖面图
1、楼梯剖面图的形成
按底层平面图 剖切符号所示 剖切位置以及 投射方向
注意：在多层建筑中，楼梯剖面图可以只画出底 层、中间层和顶层的剖面图，中间用折断线断开， 将各中间层的楼面、楼梯平台面的标高数字在所 画的中间层相应地标注，并加括号。
2、楼梯剖面图的图示内容 楼梯间墙身的定位轴线及编号、轴线间的尺寸 楼梯的类型及其结构形式、楼梯的梯段数及踏步数。 楼梯段、休息平台、栏杆（板）、扶手等的构造情况和用
《建筑工程识图》 楼梯详图
一、楼梯的组成 楼梯由梯段、平台、 平台梁、栏杆扶手 （或栏板）组成 。
二、楼梯详图的用途
楼梯详图主要表示楼梯的类型、结构形式、各部位 尺寸以及踏步、栏杆的装修做法，是楼梯施工、放 样、造价的重要依据。
想一想画那些 图才能达到这 些要求呢？
楼梯的形式
楼梯平面详图
常见的楼梯平面形式有：单跑楼梯（上下两 层之间只有一个梯段）、双跑楼梯（上下两层之 间有两个梯段、一个中间平台）、三跑楼梯（上 下两层之间有三个梯段、两个中间平台）等。
(b)画出墙身厚度、楼梯井及楼梯宽度。 (c)根据楼梯平台宽度定出平台线，自平台线起量出楼梯段水平投影长度
及定出踏步的起步线：楼梯段水平投影长度 = 踏步宽×(踏步数-1)。 (d)根据“两平行线间任意等分”的方法作出平
台线和起步线之间的踏步等分点，然后分别作平行线画出踏步。 (e)画门窗洞口，栏杆(板)、上下行方向箭头等。 (f)加深图线或上墨，注写尺寸、标高、剖切符号，画出材料图例等。
3、楼梯平面图的画法 17..投梯3425影6段...数 剖比 尺：标折量 切寸例剖高断符标到尺线号注的寸、主楼要梯部上分下方向
画粗实线次要部分及没剖
5
6
到的画细实线折断位置： 5
((66..0000600))
5
6
3.000
楼梯间的墙窗的投影、踏步
的实际平面投影、折断线、
1
c－6
D
c－6
上行第一跑 标注。c－6 D
⑶楼梯上行或下行的方向，一般用带箭头的细实线表示， 箭头表示上下方向，箭尾标注上、下字样及踏步数。
⑷楼梯间各楼层平面、楼梯平台面的标高。
⑸一层楼梯平台下的空间处理，是过道还是小房间。 ⑹楼梯间墙、柱、门窗的平面位置及尺寸。 ⑺栏杆(板)、扶手、护窗栏杆、楼梯间窗或花格等的位置 ⑻底层平面图上楼梯剖面图的剖切符号。
单跑楼梯
双跑楼梯
三跑楼梯
三、楼梯详图的组成
楼梯平面图1:50
楼梯详图
楼梯剖面图1:50
节点详图1∶10、 1∶5、1∶2
四、楼梯平面图
剖在上行 第一跑
梯段断开处画 45°折断线
只有上行 半个梯段
杂物间
上20
底层平面图是从第一个平台下方剖切，将第一跑楼梯下段4断开
（用倾斜 30°、45°的折断线 表示），因此只画半跑楼梯， 用箭头表示上或下的方向，以及一层和二层之间的踏步数量，
向分格数为踏步数减1。 (d)画出墙身，定出踏步轮廓位置线。 (e)画出窗、梁、板、栏杆等细部。 (f)加深图线或上墨，注写尺寸、标高、文字说明、索引符号，画出材料
图例等。
六、楼梯节点详图
这是中间 转弯节点
踏步及 其装修 详图
这是起 步节点 剖面图！
这是起 步节点 平面图
扶手 详图
谢 谢！
标高的标注
0
0
5.700
1 5
2.700
2 5
4.200
1000
0
±.000
0
1.200
300×9=2700
C
D
1－1楼梯剖面图 1:50
4.5.00
1.5.00 -0.600
楼梯剖面图的绘制步骤： （a)画出墙身轴线，定出楼面、地面、休息平台与楼梯段的位置。 (b)根据平面尺寸画出起步线、平台线的位置。 (c)根据踏步的高和宽以及踏步级数进行分格，竖向分格等于踏步数，横
料情况。 踏步的宽度和高度及栏杆(板)的高度。 楼梯的竖向尺寸、进深方向的尺寸和有关标高 踏步、栏杆(板)、扶手等细部的详图索引符号。
150×10=150150×10=150150×10=150150×10=150
（二）楼梯剖面图
3、楼梯剖面图的画法
6.000
水平方画向出尺门寸窗的、标台注阶包、括： 栏轴杆线扶的手标等注细、部平,台并宽画度出、梯 详段图长索度引及标其志它，细按部要的求尺寸 加深垂图直线方、向并的标尺注寸尺标寸注、包括： 标墙高段并的注高写度文、字门。窗洞口的高 度、梯段的高度、层高的尺 3.000 寸等
没有折 断线
下20
楼梯顶 层平面图是从顶层房间窗台上剖切的，没有剖切到楼
梯段（出屋顶楼梯间除外），顶因层此平楼面梯图平中面应图画1出:50完整的两
跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭 头。
2、楼梯平面图的图示内容
⑴楼梯在建筑平面图中的位置及有关轴线的布置
⑵楼梯间、楼梯段、楼梯井和休息平台等的平面形式和尺 寸，楼梯踏步的宽度和踏步数。
1.500
4.500
杂物间
中间，顶层
M－5Байду номын сангаас
-0.600
30
在安全栏板
用箭头表示
以上
300×9＝2700
°
下4
上20
C
±0.000
下20
上20
3.000
下20
6.000
C
1
底层楼梯平面图 1:50
二层楼梯平面图 1:50
顶层楼梯平面图 1:50
楼梯平面图的绘制步骤
(a)将楼梯各层平面图对齐，根据楼梯间开间、进深尺寸画出楼梯间墙身 轴线。
如上20，表示一层至二层底有2层0 楼个踏梯步平。 面图 1:50
四、楼梯平面图
剖在上行第一 跑既有向上的 又有向下的
上20
下20
楼梯标准层平面图是从中间层房间窗台上方剖切， 应既画出
被剖切的向上部分梯段，还要画出由该层下行的部分梯段，
以及休息平台。
标准层楼梯平面图 1:50
四、楼梯平面图
没剖到 楼梯
