拱形骨架护坡技术交底
拱形骨架护坡施工技术交底
(１)骨架沟槽开挖
开挖前按技术部门放出的设计边坡线及现场骨架布置图定出每道主骨架位置。路堑主骨架沟槽深0。8m，宽0.6ｍ，拱骨架沟槽深0.６m, 宽0。５m，路堤主骨架沟槽深0。7m,宽0。６m,拱骨架沟槽深0。6m, 宽0。5m,骨架净距均3m。采用人工配合机械开挖，预留10cm土层人工清理;开挖要上下拉通,同时严格控制好开挖的宽度和深度,不得超挖和欠挖，保证其骨架边线顺直,从上往下进行开挖,不得有松土留在沟槽中，并用人工拍打密实。一般根据施工能力及天气情况确定开挖长度,不得将开挖好的沟槽长时间晾置。
允许偏差
施工单位检验数量
检验方法
１
平面位置
±50mm
每段护坡抽样检验4点
采用符合精度要求的仪器量测
2
基底高程
±50ｍm
每段护坡抽样检验3点
3
坡顶高程
0,架净距
±50mm
每段护坡抽样检验６点（上、中、下部各2处)
尺量
５
骨架宽度及边槽高度
》设计值
尺量
6
骨架厚度及嵌置深度
8、应定期检查用电安全，及时消除隐患。施工现场使用统一的标准配电箱.严格做到三级配电二级漏电保护.施工电器设备的保护接地、接零措施必须严格按照规定实施.
9、主要施工工点悬挂、张贴相关的宣传标语、宣传牌。
１0、工地现场施工材料必须堆放整齐，统一标识清楚。
四、质量标准
1、混凝土表面应光滑平整,不得有蜂窝、麻面。
（２）装模完成后,应复核护脚的平面位置及标高，确认无误后,报请监理工程师到现场检查验收,进行浇筑.注意必须采用人工插钢钎振捣密实.骨架为C２５混凝土,由搅拌站集中供应混凝土。由于混凝土需要在坡面上浇筑，将混凝土坍落度控制在3～５cm，且和易性好.主骨架采用土模，人工修整时应立杆挂线，使坡面整体平顺.拱骨架浇筑前用预先加工好的模具现场固定位置，混凝土面顺着模型线形，收光抹实。浇筑砼时，应从下往上进行,施工速度不能太快，以免上部混凝土下流,为防止混凝土下滑可采取隔段加挡板横隔的方式浇筑，(例如先镶入0．1*0。1方木，待混凝土初凝后取出），浇筑时采用人工插钢钎振捣。混凝土浇筑后应及时覆盖土工布洒水,保持砼表面湿润。养护期不得少于14天。混凝土养护结束后,骨架拱圈内应换填２０cｍ厚普通土。
【标准施工方案】修改拱形骨架护坡施工技术交底
【标准施工方案】修改拱形骨架护坡施工技术交底(标准施工方案，可以直接使用，可编辑优秀版资料，欢迎下载）技术交底书分项工程施工技术交底通知单施工单位：编号：直径不小于14mm,孔洞透水面积大于基板面积的1/5。
联结扣与保水型生态袋间的静摩擦系数≥1。
35。
3、保水型生态袋的黑色扎口带必须具有抗紫外线和单向自锁结构功能。
四、施工技术要求1、三维生态护坡主要材料连接技术要求（1）袋内填充砂性土，对土的肥效有很高要求,以保证绿化效果，在种植土中拌和农家肥保证袋内种植土的长期肥效作用。
装袋时注意将土装满，保证袋体垒砌时整体稳定性。
（2）联结扣的定扎,要保证联结扣连接相邻两个袋体，同时固定上一层袋体中间，切忌为了省事,将联结扣埋入土中，为了保证联结扣连接牢固，采用橡胶锤轻轻敲打，将棘爪刺入袋中。
（3）扎口袋必须保证袋子土体装满，轻轻颠实后绑扎，扎口后留有袋口长5cm-7cm，切忌没装满,没将袋口整理好盲目绑扎，一旦扎口袋绑扎，就拆不开，造成浪费，又不能保证整体质量.（4）垒砌过程中，首先对边坡放线，按照设计边坡坡率由底层往上层层垒砌，对土体不实处，先清土，后打夯，保证最底层的稳定，尽量减少沉降。
向上垒砌过程中要，要层层夯实，多余土往下刷。
在袋体夯实过程中要保证袋体有棱有角，达到内实外美的整体效果。
2、施工工艺方法（1）路堤分段成型以后,安排人工按照设计边坡坡率挂线清刷修整边坡、拍实，使坡面平整,本段路基边坡为1:2，采用两顺一丁生态袋垒砌方式，具体形式如下图（2）垒砌施工:当清除基底表面浮土并适度的对基底进行整平之后，生态袋三维生态护坡断面图（1：2)项目负责人技术负责人安全员质量员交底人分项工程施工技术交底通知单施工单位: 编号：施工单位: 编号：施工单位：编号:井室施工技术交底**高速公路第十二合同段墩柱劲性骨架施工方案一、工程概况**高速公路第十二合同段起止里程：K45+700～K48+700,路线长度为3.09Km，主要包括路基土方2.5万m3,石方27。
拱形骨架护坡施工技术交底
（3）施工机械设备应有专人负责保养、维修和看管，确保安全生产。
（4）施工现场各种机械操作手、电工必须持证上岗，同时加强对司机、电工的教育。
（5）现场操作人员必须按规定佩戴防护用具。
6、环保要求
施工现场100%湿法作业，施工作业面移动式雾炮车按照施工面积每100平方米或30米配备1台,确保作业时正常使用且保证雾炮车连续喷淋到作业区域。场地清理完成后，及时覆盖防尘网。
4.配备临时用电、混凝土振捣、养生设备。
三、施工工序
1.施工工艺流程
测量放样→基槽开挖→基底检查→模板安装→混凝土浇筑→混凝土养生→踏步及伸缩缝施工
测量放样
根据设计边坡与线路中心线的相对位置，由测量人员放出边坡坡顶、坡脚线，平台位置线，水沟位置线，附近设立临时水准点,挂线并进行边坡平整，根据设计形式放出骨架起终点侧边，镶边线，护脚线，骨架线，并撒白灰线标示。拱形骨架拱圈由上往下布设，由下向上砌筑，间距不足时调整拱间间距，增加设拱一道。
3.基槽开挖
基槽采用机械配合人工开挖，开挖时从上到下进行开挖，并修筑方便施工人员上下的台阶。基槽开挖沿线路方向不能太长，能保证两个伸缩缝混凝土循环施工即可，在基槽开挖清理后应立即进行模板支设，避免基槽暴露时间太长，遭受雨水冲刷。基槽挂线开挖，以确保基槽尺寸符合设计要求。
4.基底检查
基槽开挖完成后，及时通知现场技术员验槽，自检合格后报监理工程师现场验收，验收合格后，方可进行下道工序施工。
5.模板安装
骨架模板采用定型钢模拼装，镶边及踏步模板采用竹胶板拼装，模板安装是采用双面胶带纸塞缝，确保接缝良好不漏浆。模板支设完成后挂线进行精调，并对模板进行加固确保尺寸符合设计要求。经现场技术员复核无误后报监理工程师现场验收，验收合格后，方可进行下道工序施工。

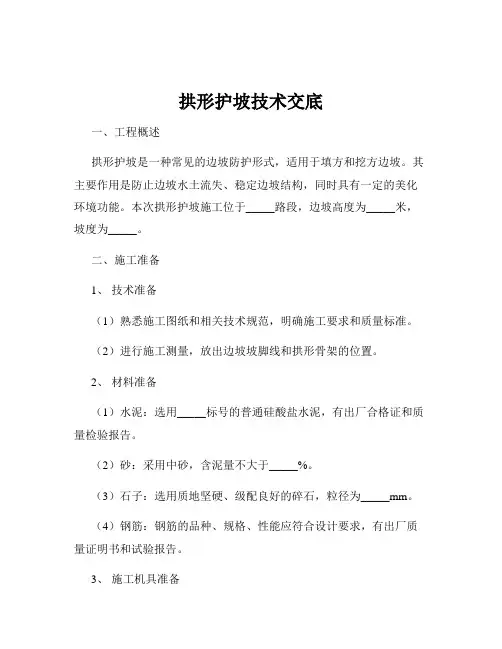

拱形护坡技术交底
拱形护坡技术交底一、工程概述拱形护坡是一种常见的边坡防护形式，适用于填方和挖方边坡。
其主要作用是防止边坡水土流失、稳定边坡结构，同时具有一定的美化环境功能。
本次拱形护坡施工位于_____路段，边坡高度为_____米，坡度为_____。
二、施工准备1、技术准备（1）熟悉施工图纸和相关技术规范，明确施工要求和质量标准。
（2）进行施工测量，放出边坡坡脚线和拱形骨架的位置。
2、材料准备（1）水泥：选用_____标号的普通硅酸盐水泥，有出厂合格证和质量检验报告。
（2）砂：采用中砂，含泥量不大于_____%。
（3）石子：选用质地坚硬、级配良好的碎石，粒径为_____mm。
（4）钢筋：钢筋的品种、规格、性能应符合设计要求，有出厂质量证明书和试验报告。
3、施工机具准备（1）搅拌机：用于搅拌混凝土。
（2）运输车辆：用于运输混凝土和材料。
（3）模板：采用定型钢模板或木模板。
（4）振捣器：插入式振捣器和平板振捣器。
三、施工工艺流程1、边坡修整按照设计坡度对边坡进行修整，清除坡面上的松散土石和杂物，使坡面平整。
2、基础施工（1）在坡脚开挖基础沟槽，深度和宽度符合设计要求。
（2）铺设基础垫层，采用_____材料，厚度为_____cm。
（3）安装基础钢筋，钢筋的间距和规格符合设计要求。
（4）浇筑基础混凝土，采用_____标号的混凝土，振捣密实。
3、拱形骨架施工（1）安装骨架模板，模板要牢固、平整，拼缝严密。
（2）绑扎骨架钢筋，钢筋的连接方式采用_____。
（3）浇筑骨架混凝土，混凝土要分层浇筑，每层厚度不大于_____cm，振捣密实。
（4）拆除模板，对混凝土表面进行修整。
4、拱圈施工（1）在骨架上安装拱圈模板。
（2）浇筑拱圈混凝土，注意控制混凝土的坍落度和浇筑速度。
（3）养护混凝土，养护时间不少于_____天。
5、镶边施工在拱形护坡的顶部和底部进行镶边施工，采用_____材料，保证护坡的完整性。
四、施工质量控制要点1、原材料质量控制严格控制水泥、砂、石子、钢筋等原材料的质量，不符合要求的材料不得使用。
拱形骨架护坡技术交底
拱形骨架护坡技术交底技术交底书目录一、目的 (1)二、编制依据 (1)三、材质要求 (1)四、施工准备 (2)1、技术准备 (2)2、施工现场准备 (2)3、测量准备 (2)4、试验准备 (2)五、路基拱形骨架边坡施工 (2)1、拱形骨架技术指标 (2)2、施工工艺 (4)六、施工要点及注意事项 (7)七、质量检验及标准 (7)八、质量控制措施 (8)九、安全生产 (8)十、环境保护及文明施工 (8)浆砌片石拱形骨架护坡技术交底一、目的明确路基拱形骨架护坡施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范路基拱形骨架护坡作业施工。
二、编制依据《浆砌片石拱形截水骨架护坡设计图》《铁路路基施工技术规范》《铁路工程施工质量通病防治手册》三、材质要求1、水泥：采用P.C325硅酸盐水泥，水泥质量符合规范及设计要求，同时进行进货检验，合理规划水泥场地，水泥不能露天堆放，严禁受潮、雨淋和暴晒。
2、砂：采用级配良好、质地坚硬、颗粒粒径小于5mm的河砂。
3、碎石：采用质地坚硬、不易风化，无裂纹，无水锈迹，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前用水冲洗并将尖锐部分凿除。
片石的抗压强度不小于30Mpa。
由于浆砌片石主骨架嵌入路堤边坡50cm，支骨架嵌入路堤边坡40cm，所以片石厚度应在25～40cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），不能使用卵石及薄片石，片石进场后经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。
4、水：拌制混凝土用水不得含有油脂、糖类等物质。
四、施工准备1、技术准备组织质检部、试验室、测量队、作业队等有关人员进行熟悉边坡拱形骨架设计图纸以及施工技术规范要求，并认真组织学习施工方案及工艺要求，质量检测标准及质量操作要点，材料质量要求及检测方式频率等。
2、施工现场准备根据施工现场清理坡面，修整坡面填补坑凹，保持坡面平顺，做好临时排水设施。
混凝土拱形骨架护坡施工技术交底
尺量
2
对角线
±5mm
3
厚度
+4mm
-2mm
护坡各部允许偏差、检验数量及检验方法
序号
检验项目
允许偏差
检验数量
检验方法
1
平面位置
±50mm
每段护坡抽检4点
采用符合精度要求的仪器量测
2
基底高程
±50mm
每段护坡抽检3点
3
坡顶高程
0
-20mm
每段护坡抽检3点
4
骨架净距
±50mm
每段护坡抽检6处
（上、中、下部各2处）
施工过程中要尽量减少噪音、废气、废水、尘埃、生活垃圾等污染,以保障当地居民和施工人员的健康。
8、其它要求
在施工过程中出现异常情况，请及时与工程部联系
交底人
/时间
审核人
/时间
接收人
/时间
[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]
（6）模板安装
骨架模板采用定型钢模拼装，镶边及踏步模板采用竹胶板，模板安装时采用双面胶带纸塞缝，确保接缝良好不漏浆。模板支设完成后挂线对模板进行精调，确保模板支设尺寸
交底人
/时间
审核人
/时间
接收人
/时间
技 术 交 底 书
编号：JHS-1-2-
工程名称
新建吉林至珲春客运专线工程JHS-1标段
施工单位
吉图珲一标二工区
交底时间
交底内容：
b、施工现场准备
施工现场做好临时防排水系统、安排好临时用电、配备混凝土施工、养生设备。
（2）测量放样
根据设计边坡与线路中心线的相对位置，由测量人员用全站仪放出边坡坡顶、坡脚线，边坡平台位置线，施工人员随后挂线进行边坡及平台的平整，清刷浮土、填补坑凹、并夯实坡面，坡面要平整、圆顺，然后根据设计形式、尺寸挂线放样（主骨架宽，净距B=3m，拱间净距3m，具体见下图“C25拱形截水骨架护坡正视图”）要求放出骨架起终点侧边，底部和顶部镶边线、主骨架及拱骨架线，并洒白灰线标示。

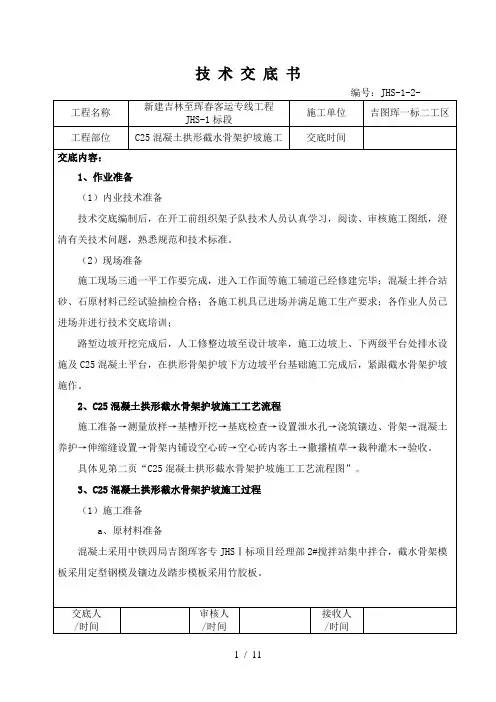

混凝土拱形骨架护坡施工技术交底
编号： JHS-1-2-工程名称新建吉林至珲春客运专线工程施工单位吉图珲一标二工区JHS-1 标段工程部位C25混凝土拱形截水骨架护坡施工交底时间交底内容：1、作业准备（1）内业技术准备技术交底编制后，在动工前组织架子队技术人员仔细学习，阅读、审查施工图纸，澄清相关技术问题，熟习规范和技术标准。
（2）现场准备施工现场三通一平工作要达成，进入工作面等施工辅道已经修建完成；混凝土拌合站砂、石原资料已经试验抽检合格；各施工机具已进场并知足施工生产要求；各作业人员已进场并进行技术交底培训；路堑边坡开挖达成后，人工修整边坡至设计坡率，施工边坡上、下两级平台处排水设备及C25混凝土平台，在拱形骨架护坡下方边坡平台基础施工达成后，紧跟截水骨架护坡施作。
2、 C25混凝土拱形截水骨架护坡施工工艺流程施工准备→丈量放样→基槽开挖→基底检查→设置泄水孔→浇筑镶边、骨架→混凝土保养→伸缩缝设置→骨架内铺设空心砖→空心砖内客土→撒播植草→种植灌木→查收。
详细见第二页“ C25混凝土拱形截水骨架护坡施工工艺流程图”。
3、 C25混凝土拱形截水骨架护坡施工过程（1）施工准备a、原资料准备混凝土采纳中铁四局吉图珲客专JHSⅠ标项目经理部2#搅拌站集中拌合，截水骨架模板采纳定型钢模及镶边及踏步模板采纳竹胶板。
交底人/ 时间审查人/ 时间接收人/ 时间编号： JHS-1-2-工程名称新建吉林至珲春客运专线工程施工单位吉图珲一标二工区JHS-1 标段工程部位C25混凝土拱形截水骨架护坡施工交底时间交底内容：拱形骨架护坡施工工艺流程图施工准备坡面修整丈量放样基槽开挖基底检查设置泄水孔模板安装浇筑镶边及骨架混凝土保养伸缩缝设置空心砖铺设空心砖内客土撒播植草、种植灌木验收交底人/ 时间审查人/ 时间接收人/ 时间编号： JHS-1-2-工程名称新建吉林至珲春客运专线工程施工单位吉图珲一标二工区JHS-1 标段工程部位C25混凝土拱形截水骨架护坡施工交底时间交底内容：b、施工现场准备施工现场做好暂时防排水系统、安排好暂时用电、装备混凝土施工、养生设备。
拱型骨架护坡技术交底
一、工程概况路堤边坡坡率为1：1.5，路堑边坡坡率为1：1.5。
D K284+020.00～DK284+059.49段左侧路堤边坡采用C25混凝土拱形骨架防护，骨架厚度0.6m，埋入深度0.6m。
骨架内种植灌木撒播草籽。
其余边坡采用C25混凝土六边形空心块防护，块内种植灌木并撒草籽。
边坡平台与堑顶平台、路堤坡脚平台采用C25混凝土浇筑，厚0.2m，于平台上设置绿化槽，槽内种植种植灌木播撒草籽。
二、施工技术要求1)拱形骨架1.本段m,埋入深度0.6m,外露截水槽高0.1m，条形根底，底宽0.6m，深1.0m。
骨架、截水槽、根底均以C25混凝土现浇。
2.骨架从路肩至坡脚至上而下布置，最上一排采用矩型骨架形式护坡形式，骨架内距离1m，最下一拱至坡脚顶面不应大于3.0m。
3.本段于边坡右侧设置一道C25混凝土踏步，宽1.5m,10-15m〔拱顶中心处〕，设一道沉降缝，缝宽2cm，缝内沿内、外、顶三边填塞沥青麻筋深0.2m。
5.于坡脚设置护脚，宽0.8m，厚0.3m。
采用条形根底，底宽0.6m，深1.0m。
2〕六边形空心块护坡于护坡顶部设1.0m宽帽石，采用C25混凝土与镶边与肋柱浇为一体，厚0.3m。
其边坡设护脚，宽0.8m，厚0.3m；采用条形根底，底宽0.6m，深1.0m。
护坡起、终点与沿护坡长每隔10.0～15.0m设一道宽0.60m，厚0.4m的肋柱，镶边下部与肋柱两侧设高0.1m的截水槽。
镶边、护脚、根底、肋柱、截水槽均采用C25混凝土现浇。
肋柱间铺正六边形空心块，块内撒草籽并种灌木防护,灌木每隔一块空心砖设置一穴，每穴种植两株。
正六边形空心块采用C25混凝土预制，边长0.20m，壁厚0.04m，高0.12m。
空心块外表应与肋柱镶边平齐，纵横向起终点不足一块时，采用C25混凝土补齐，沿空心块护坡长每隔5m〔避开肋柱位置〕设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深0.2m。
三、施工方法拱形骨架1、施工程序施工准备→测量放样→基槽开挖→基底检查→浇筑镶边、骨架→混凝土养护→伸缩缝设置→骨架内铺设空心砖→空心砖内客土→撒播植草→栽种灌木→验收。
拱形骨架护坡施工安全技术交底
拱形骨架护坡施工安全技术交底拱形骨架护坡施工安全技术交底一、工程概况我部承担的DK199+106~DK199+930两侧路基边坡采用M7.5浆砌片石拱形骨架防护，骨架内栽植紫穗槐防护，栽植间距0.4m，等边三角形布置。
拱形骨架主要设置在路基填土高度大于8米的土质路基边坡上，边坡坡率为1:1.5。
二、施工准备施工前首先进行施工放样，并应挂线施工，以保证线形和表面平整度。
如果砌体底基面或坡面土层松软，还应对基面的松散土层、浮土进行夯实处理。
对于反开挖的路基边沟，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。
（一）材料(1)浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比。
(2)片石质量要求。
石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。
片石的抗压强度不小于30mp。
由于浆砌片石设计厚度在40cm左右，所以片石厚度应在30~35cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。
(3)细集料。
浆砌片石施工中使用的砂宜为中粗砂，若采用细砂，需加水泥的用量大。
砂的最大粒径不宜超过5mm。
（二）施工设备小型运输设备、砂浆拌合机。
（三）施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、施工工艺流程拱型骨架护坡工艺流程图四、施工技术要求（一）技术指标。
拱型骨架护坡技术交底
路基防护工程
拱形骨架
编制单位
三工区
编制人
魏文龙
职务/职称
技术员
审核人
蔡德培
职务/职称
总工
6、施工安全
1.施工人员进入施工现场，必须按规定佩戴安全防护用品，上岗工作前严禁饮酒。
2.施工现场出入口设有安全防护措施，必要时设专人监护，以防伤害行人。
3.施工现场各种防护装置、设施和安全标志齐全。
4.各类机械操作人员必须持证上岗。
5.允许偏差
序号
检查项目
允许偏差
施工单位检验数量
检验方法
1
平面位置
±50mm
每段护坡抽样检验4点
采用符合精度要求的仪器测量
2
基底高程
±50mm
每段护坡抽样检验3点
3
坡顶高程
每段护坡抽样检验3点
4
骨架净距
±50mm
每段护坡抽样检验6处（上、中、下部各2处）
尺量
5
骨架宽度及边槽高度
≥设计值
尺量
6
骨架厚度及嵌置深度
青荣城际铁路
技术交底书
编号：KHFLTDQ-4#-ZK
工程名称
维修工区路基工程
施工单位（队、组、班）
张清峰路基队
交底内容
路基防护工程
拱形骨架
编制单位
三工区
编制人
魏文龙
职务/职称
技术员
审核人
蔡德培
职务/职称
总工
1、施工作业依据、规范及验收标准
施工图纸：《拱型骨架护坡防护设计图》（青荣城际施路通-11B）。
≥设计值
尺量
7
护肩、镶边及基础厚度、宽度
混凝土拱形骨架护坡安全技术交底模板
一、交底目的为确保混凝土拱形骨架护坡施工过程中的安全，预防事故发生，特进行安全技术交底。
二、适用范围本交底适用于混凝土拱形骨架护坡的施工过程。
三、交底内容1. 施工人员安全教育（1）施工人员必须接受公司一级安全规章制度教育和现场施工管理人员安全技术交底，经考核合格后方可上岗作业。
（2）施工人员应熟悉本工程的安全操作规程，严格遵守各项安全规定。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工现场应保持整洁，通道畅通，严禁乱堆乱放材料、工具等。
（3）施工现场应设置安全防护设施，如围栏、警戒线、警示灯等，确保施工安全。
3. 施工过程安全措施（1）模板工程1）模板安装前，应对模板进行验收，确保其符合设计要求。
2）模板安装时，应按设计要求进行，确保模板安装牢固。
3）模板拆除时，应按顺序进行，防止模板倾倒伤人。
（2）混凝土工程1）混凝土浇筑前，应检查模板、钢筋等，确保其符合设计要求。
2）混凝土浇筑时，应按设计要求进行，防止混凝土流淌、渗漏。
3）混凝土振捣时，应采用插入式振捣器，并确保振捣密实。
（3）焊接工程1）焊接作业前，应检查焊接设备，确保其安全可靠。
2）焊接作业时，应穿戴防护用品，防止触电、烫伤。
3）焊接作业完成后，应及时清理现场，防止火灾事故。
4. 应急措施（1）施工现场应配备必要的安全防护设施和应急救援器材。
（2）施工人员应熟悉应急救援措施，一旦发生事故，应立即采取应急措施，并及时上报。
四、交底要求1. 施工单位应将本交底内容纳入施工组织设计，并作为施工过程中的重要依据。
2. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
3. 施工单位应加强施工现场安全管理，确保施工安全。
五、交底时间本交底自发布之日起实施。
六、交底单位（单位名称）（单位盖章）（日期）。
拱形骨架护坡技术交底
右侧
路堤
DK26+058~+185
3
左侧
路堤
DK26+080~+180
4
左侧
路堑
DK26+201~+229
5
右侧
路堑
DK26+201~+265
6
左侧
路堑
DK26+281~+318
右侧
路堑
DK26+300.05~+460
8
左侧
路堑
DK26+425~+480
9
左侧
路堤
DK26+500~+584
10
右侧
施工单位检验数量
检验方法
1
平面位置
±50mm
每段护坡抽样检验4点
采用符合精度要求的仪器
测量
2
基底高程
±50mm
每段护坡抽样检验3点
3
坡顶高程
0
±20mm
每段护坡抽样检验3点
4
骨架净距
±50mm
每段护坡抽样检验6处
（上、中、下部各2处）
尺量
5
骨架宽度及边槽高度
≥设计值
尺量
6
骨架厚度及嵌置深度
≥设计值
尺量
9、灌木采用适宜当地生长的、易成活的树种。
10、当路堤边坡铺有土工格栅时，土工格栅要从肋底开始铺起。
11、模板采用竹胶板拼装，截水缘处采用10cm×10cm的竹胶板钉制而成，模板安装时采用双面胶带纸塞缝，确保接缝良好不漏浆。模板支设完成后挂线对模板进行精调，确保模板支设尺寸符合要求。模板调整好后，对模板进行加固。
拱形骨架护坡技术交底
3.2施工工艺如下：
浆砌拱型骨架护坡施工工艺流程图
1、坡面修整
按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。坡面整修经验收合格后，方可进行下道工序施工。
拱型骨架采用M7.5砂浆浆砌片石砌筑，石料强度不得低于30MPa。骨架拱圈区直径1.5m拱圈宽度40cm，每层拱圈高度h根据边坡高度调整，采用3m。拱圈两层骨架时，由下至上进行施工，防护路段剩余长度不足一个拱圈时，该部分边坡采用挂网喷播植草防护。
6、检修踏步
检修踏步的设置如无排水需要，原则上每100m设一道、每单独路段设置不少于一道为宜。依照本段边坡最长跨度小于100m，设一道检修踏步，参照路基设计通用图。检修踏步净宽60cm。踏步台阶宽20cm，高13.3cm，台阶下设置铺砌。
4、《钢筋焊接及验收规程》（JGJ18-2012）、《钢筋焊接试验规程》（GB/T2651-2008）、《钢筋焊接接头试验方法标准》（GB/T27-2011）。
5、《钢筋机械连接通用技术规程》（JGJ107-2010）和《滚轧直螺纹钢筋接头技术规程》（JGJ 163-2004）。
6、现场踏勘、调查所获得的有关资料。
4、镶边石
镶边石采用C20水泥混凝土在集中场地统一预制，装运到施工现场安装，并用水泥砂浆砌筑与勾缝，弧形镶边石长宽厚与直镶边石的尺寸相同。砌筑时应采用坐浆、挤浆法施工，要求砂浆饱满。各预制块的砌缝应相互错开，不得有通缝和空缝及松动，表面平顺整齐，与边坡嵌接牢固密贴。严禁采用灌浆施工。
5、片石浇拱型骨架
拱形骨架护坡技术交底
按照自下而上的原则，先进行坡脚墙的施工。路堤坡脚设M7.5浆砌片石脚墙，草灌结合防护地段脚墙高1.3m，宽0.5m，埋深0.8m，M7.5浆砌片石拱形截水骨架防护地段墙高1.3m，宽0.7m，埋深0.8m。详见宁启铁路〈〈路基设计大样图集〉〉。
操作工艺：墙体放线→基坑开挖制备砂浆→砂浆铺底、砌块排列→铺砂浆、小石块填缝→砌块就位→校正→砌筑镶砖→勒缝
6.现场的砂石料要用帆布覆盖，水泥存放要下垫上盖，维护严密，有防潮防水措施。
7.停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。
四、安全注意事项：
1、所有施工人员施工前必须进行既有线施工安全培训教育，并通过考试合格后方可上岗作业。
2、施工期间必须设专人驻站，使施工现场时刻与车站保持密切联系，以便于列车靠近时施工人员及时待避，确保行车、人员安全。
涵顶至路肩处满铺干砌片石防护，底层铺设一层透水无纺土工布。
护坡平面位置、高程、坡度、厚度、表面平整度允许偏差及检验方法
序号
项目
允许偏差
施工单位检验数量
检验方法
1
平面位置
±100 mm
每段护坡墙长25 m检查3处
经纬仪测
2
坡顶高程
±30 mm
每段护坡墙长25 m检查3点
水准仪测
3
坡率
0.5%设计值
每段护坡墙长25 m检查3处
吊垂线测
4
厚度
混凝土
±20 mm
抽查25 m检验6点，上、中、下部各2点
坡面缝处尺量
5
砌体
±30 mm
抽查25 m检验6点，上、中、下部各2点
尺量
6
垫层
±30 mm
抽查25 m检验6点，上、中、下部各2点
拱形骨架护坡施工要点交底
拱形骨架护坡施工要点交底1. 背景介绍拱形骨架护坡是一种常用的土木工程施工技术，用于保护山体和土坡，降低土壤侵蚀和滑坡等灾害风险。
本文档将介绍该施工技术的要点，以确保施工过程顺利进行。
2. 施工材料准备在进行拱形骨架护坡施工前，必须准备以下材料：- 钢筋骨架：选择合适的规格和质量的钢筋，确保骨架的稳固性和可靠性。
- 土壤和石料：根据设计要求，选择合适的土壤和石料，以达到护坡的稳定性要求。
3. 施工步骤拱形骨架护坡施工的步骤如下：1. 基坑开挖：根据设计要求，进行基坑的开挖工作，并清理底部的杂物。
2. 钢筋骨架安装：按照设计图纸，将预制好的钢筋骨架安装到基坑中，并保证骨架的稳固性。
3. 填筑土壤：使用合适的土壤将基坑中的空隙填满，并通过压实操作确保土壤的密实性。
4. 石料覆盖：在土壤填筑完成后，将石料覆盖在土壤表面，以增加护坡的稳定性。
5. 坡面整平：使用挖掘机或机械设备将整个护坡坡面进行整平，确保坡面的平整度和平稳度。
4. 施工注意事项在进行拱形骨架护坡施工时，需要注意以下事项：- 施工人员必须严格按照设计图纸和工艺规范进行操作，确保施工质量和安全性。
- 施工现场应设置警示标志和安全防护设施，防止人员误入施工区域。
- 施工过程中要注意环境保护，合理利用和处理废弃物，减少对周围生态的影响。
5. 安全措施为确保施工过程的安全性，需要采取以下措施：- 施工人员必须佩戴符合要求的安全防护用品，如安全帽、手套、安全鞋等。
- 施工现场应设置合理的临时围栏和警示标志，提醒人员注意施工区域的危险性。
- 设立专人负责施工现场的安全管理，并进行定期安全检查和隐患排查。
以上是拱形骨架护坡施工要点的交底内容，希望施工人员能够严格按照要求进行操作，并确保施工质量和安全性。
浆砌片石拱型骨架护坡技术交底
浆砌片石拱型骨架护坡技术交底拱型骨架护坡工程施工工程名称：路基防护工程工程部位：工程进度：交底时间：工程内容本段路基护坡采用浆砌片石拱形骨架内种植紫穗槐护坡防护。
拱形骨架净宽4m，高3m ，护坡砌石主骨架宽0.6m，拱骨架宽0.5m，主骨架和拱骨架嵌入路堤边坡深0.4m，外露截水槽0.1m。
路肩下1.1m为护肩范围、护脚1m浆砌片石均为满砌，与0.5m宽、0.5厚的基础相连接。
1、施工准备1.1 基础施工前应先确定现场施工线准确位置。
标注出红线准确位置，并用石灰洒出，不得占用红线外农田。
1.2 场地清理工作完成后，应对地面进行平整，重测地面标高。
1.3 清理施工场地淤泥地段时，应对淤泥进行清除，不得乱抛乱弃，避免造成对环境污染。
1.4 边坡施工前应对路基边坡施工质量进行全面检查验收，验收要求坡面平顺、稳定，不得亏坡，无松散及低洼和坑洞。
检查结果必须满足技术规范和设计要求。
1.5 对于边坡压实度不足、填土宽度不足或填土过多、被雨水冲刷破坏、坡度陡于设计值或过缓，必须进行整修。
2、施工测量放样2.1 施工前，首先进行复测工作，对位置、尺寸和基础标高进行核实。
先恢复路基中线，并注意找准路基横断面方向，用全站仪放出路基边坡设计坡脚线和砌体基础开挖线，并用钢筋头作出明显标志。
放样时注意确保路基面宽度，按设计边坡自上而下放样。
3、基槽开挖3.1 根据放样的标志用挖机或人工开挖砌体基础，使用机械开挖时，至离基底设计标高20㎝时，采用人工开挖至基础设计底标高，并清理干净基槽，必要时基础底面进行换填，使基础达到硬质面。
3.2 开挖后应及时检查校核轴线位置，基槽轴线控制桩应延长至基坑外加以固定，浆砌片石砌筑之前，要根据砌体的形式，做出样板、线架，有关的各部尺寸、变化点的高程要标定在线架与样板上，施工中可经常检查、核对，能较好地控制施工质量。
3.3 开挖基槽宽度、深度、应符合设计文件规定，自检合格形成检查记录后报监理工程师验槽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拱形骨架护坡技术交底(修改)
施工技术交底书
单位工程名称：湖南湘潭公路桥梁建设责任有限公司编号：15
施工程序及操作要点
⑵骨架砌筑前应按设计形式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。
⑶原材料的要求：浆砌片石所用材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆配合比。
①石材的选择：砌体采用的石材应质地坚硬、不易风化、无裂纹，表面的污垢应予清除。
片石具体要求：由于浆砌片石设计厚度在40cm左右，所以片石厚度应在30～35cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。
片石砌筑前应先对片石洒水湿润，以实现和砂浆的较好粘结。
②细集料：浆砌片石施工中使用的砂宜为中粗砂，若采用细砂，需加水泥的用量大。
砂的最大粒径不宜超过5mm。
⑷施工设备：小型运输设备、砂浆拌合机。
⑸施工场地：对路堑边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
2.2、施工技术要求
（1）、砌筑方法与要求：片石砌筑应采用坐浆、挤浆法分层、分段砌筑。
严禁采用灌浆法施工。
分段位置宜设在沉降缝处。
各砌层应先砌外圈定位砌块，再砌镶面和填腹砌块。
砌缝应相互错开，不得有通缝、空缝及
施工程序及操作要点松动，表面平顺整齐，与边坡嵌接牢固密贴。
石料不得无砂浆直接接触，砌缝应饱满。
砌体表面的勾缝应符合设计要求，并应在砌体砌筑时留出2cm 深的空缝。
宜用原砌体砂浆勾缝，勾缝采用凹缝。
勾缝所用的砂浆强度不得小于砌体砂浆强度。
（2）、拱型骨架护坡的骨架宽度为0.5m，厚度为0.4m。
骨架护坡的起、终点侧边及顶部设0.5m宽的镶边，底部基础设1.0m宽的镶边。
骨架、镶边、基础、边坡平台、踏步均采用M7.5的浆砌片石砌筑；骨架条形基础厚0.7m，深0.4m。
肋条采用C20现浇砼，肋条线条应平顺，表观平滑。
（3）、砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。
骨架应与坡面密贴，骨架流水面应与草皮表面平顺。
骨架基础与下部浆砌片石侧沟平台连接时，应整体砌筑，灰浆饱满不留缝隙。
（4）、为便于养护和检修，应在合适位置设置一宽1.0m，厚0.6m的阶梯形踏步。
踏步和坡面排水槽均应设在主骨架处。
（5）、为防止不均匀沉降，沿线路方向每隔10～15m设横向伸缩缝一道，缝宽0.02m，缝内填塞沥青麻絮。
（6）、开挖基础时必须定出骨架基础位置，并拉线，开挖时必须以拉线为参考，避免超挖和少挖。
对于弧形部分应定出圆心位置然后画出弧线，应选用较小的及工具进行开挖以保证弧形部分自然、平滑。
（7）、在砌筑第一层片石时，第一层片石应大面朝向基面，以保证和基面有足够接触面积，如果片石和基面有空隙，应填以砂浆或小石块。
在进行第二层片石砌筑时，必须采用坐浆砌筑，即先在第一层适当厚度的砂浆，然后按放第二层片石，并保证片石之间无脱空及石块直接接触的情况。
同层内的第一块片石应尽量咬合，不同层间片石错缝应合理，竖缝应错开布置，除沉降缝外，不得上下有通缝，砌缝宽度一般不大于40mm。
以砂浆灌缝时，应保证砂浆饱满，并在灌浆过程中用钢钎捣实，如果石缝较宽，可用小石子堵塞，并灌以砂浆后捣实。
在砌筑护坡及边沟时，片石不宜“立砌”（即将片石垂直于基面的方向摆放），以免因砌缝多而影响砌体的整体强度。
（8）、勾缝及养生：
为保证浆砌片石砌体的整体强度，防止砌体渗水漏水，避免冲蚀，应及时进行勾缝。
浆砌片石塞缝砂浆一般为M10，勾缝形式采用凹缝，勾缝应嵌入到砌缝隙内不小于2cm，严禁勾“假缝”。
砌体砂浆和现浇砼凝固之后即开始养生，养护期限视温度而定，一般不少7d。
在养生期内，应保温，一般应洒水养护，但当温度低于5℃时，禁止向砌体洒水，只能保温。
砌体养护时，应用草袋覆盖，也可以用沿线土覆盖，养生期后再将土清除。
四、注意事项
1、为确保质量和美观，护脚镶面石，表面花锤修凿平整，做到石块之间彼此镶紧咬合，砂浆饱满，严禁干砌，或者以风化石代替片石；砌筑材料必须使用项目部统一提供的水泥，片石，机制砂，严禁施工队私自购买未经试验的石粉和地方材料。
2、砂浆施工配合比为水泥：砂：水＝310Kg/m³:1724 Kg/m³:290 Kg/m³,称量必须使用磅秤称量准确，拌和现场必须树立配合比施工标志牌，砂浆禁止采用人工拌和，拌和必须使用搅拌机，堆放拌和好的砂浆禁止直接堆在松散的地面上，下面要铺设铁皮等隔离设施，砂浆应随拌随用，对拌合完堆放时间太久砂浆的应当废弃，禁止用于砌筑施工中,认真做好试验块的制作和养护工作。
5、砌筑骨架按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定；施工时先砌筑骨架衔接处，再砌筑其它部位骨架，两骨架衔
接处于同一高度；砌体尺寸、厚度、线型等必须达到规范要求。
6、骨架砌筑完成后，应将坡面整平，清除杂草，铺设固土网垫与坡面密贴，然后在固土网垫上覆盖植被土２～３cm厚，再次进行坡面平整拍实。
7、选择合适的草种，注意多种草种混合，增加物种的多样性，增强抗杂草能力。
根据选取的土壤肥力、肥料种类、土质特点、当地气候及水文等具体情况，选定喷播物料，并通过试验分析确定配比，以改善路基边坡土壤的酸碱度和土壤肥力。
把水、喷播物料和种子人工拌合均匀，并送至高压喷射机内，喷射机尽可能与边坡面成垂直，注意喷射厚度要均匀，不留死角。
喷播完毕后，采用黑色无纺布覆盖喷水养护，根据天气情况，采取高压喷雾器喷洒水养护。
喷水时注意控制喷头与坡面的距离和移动速度，保证坡面不形成径流，冲走混合物料及草种。
骨架内草皮采用花格草皮内播草籽，当边坡不适宜草皮（喷草籽）生长时，骨架应露出地面10cm，边坡凿槽、回填种植土厚10cm，L=4M和L=5M的骨架，种植土数量分别按0.77m³/㎡和0.079 m³/㎡计。
坡面植草绿化后，可以栽植灌木。
五、施工安全
1. 施工人员进入施工现场，必须按规定佩戴安全防护用品，上岗工作前严禁饮酒。
2. 施工现场出入口设有安全防护措施，必要时设专人监护，以防伤害行人。
3. 施工现场各种防护装置、设施和安全标志齐全。
4. 各类机械操作人员必须持证上岗。
5. 加强机械设备检查、维修、保养，不得带病工作，严格操作规程。
6. 六级以上大风，大雨、暴雨前应做好设备、设施、结构物的安全工作，并应停止施工。
7. 为保证夜间施工，施工现场应有足够的照明设施。
8. 现场施工人员应服从安全及技术人员的管理，按规章制度进行施工。
注意要修改的：
1、M7.5砂浆拱形骨架护坡的材质要求；
2、结构尺寸；
3、边坡要求；
4、浆砌的要求；
5、施工质量；
6、带#的需要修改。
