艾默生NX UPS开关机操作步骤
ups操作规程
ups操作规程UPS（Uninterruptible Power Supply）系统是一种为计算机、网络设备等提供电力保障的设备。
它提供了持续电源供应，使设备遇到停电时能够继续工作，并且能够保护设备不受电力波动的影响。
为了确保UPS系统能够正常运行并起到预期的保护作用，需要制定一套操作规程。
以下是针对UPS操作的一些基本规程，以供参考。
一、UPS开机操作规程1.确保UPS系统的正常运行：检查UPS系统的供电线路是否连接正常，检查UPS的电池是否处于良好的工作状态。
2.打开电源开关：将UPS的电源开关打开。
3.监测UPS状态指示灯：观察UPS的状态指示灯，确保UPS正常工作。
一般来说，绿色指示灯表示正常工作，红色指示灯表示异常。
4.检查UPS输出电流：通过监测UPS输出电流，确保UPS输出电流在正常范围内。
5.监测UPS电池状态：通过监测UPS电池的状态指示灯，确保UPS电池处于正常工作状态。
一般来说，电池电量低时，指示灯将变为红色。
二、UPS关机操作规程1.保存数据并关闭使用设备：在关机之前，保存好所有的数据，并关闭使用设备。
2.关闭UPS设备：在使用设备关闭之后，需要先关闭UPS系统。
按下UPS上的关机按钮，或者根据设备说明书上的操作步骤来关闭UPS。
3.等待UPS完全停止并断电：在关闭UPS之后，需要等待一段时间，确保UPS完全停止运行。
然后，将UPS的电源插头拔出插座，确保UPS与电源完全断开连接。
三、定期维护规程1.定期检查UPS系统：定期检查UPS系统的供电线路是否完好，检查UPS设备的状态指示灯是否正常。
如发现异常情况，应及时处理。
2.定期检查UPS电池：定期检查UPS电池的电量和工作状态。
如果发现电池电量较低或者电池状态不好，需要及时更换电池。
3.注重UPS散热：UPS设备在工作过程中会产生较大的热量，因此需要确保UPS设备的散热良好。
定期清理UPS设备的通风口和散热风扇，保持良好的散热状态。
艾默生UPS用户手册
艾默生400KVUPS开关机步骤
UPS 开机步骤（进入逆变供电模式）此步骤用于在UPS 完全下电的情况下进行开机，即在此之前UPS 未对负载供电或通过维修旁路开关给负载供电，并且外部电源开关已闭合。
警告–UPS 输出端子将带市电电压该操作步骤会使UPS 输出端子带市电电压。
如有需要，请断开下级负载连接开关，并在负载连接处贴上警告标签。
1．打开UPS 前门，可见电源开关。
2．闭合旁路开关Q2 和UPS 输出开关Q5。
此时，LCD 显示开始运行。
UPS 启动后，UPS 首先工作于旁路供电状态。
此时，LED 指示灯状态见表5-1。
表5-1 LED 指示灯状态3．闭合输入开关Q1。
整流器启动，整流器指示灯呈绿色闪烁。
约15 秒后，整流器开始正常运行，整流器指示灯转绿色常亮。
4．确认母线电压正常，电池极性正确后，闭合外部电池开关。
该开关位于电池开关柜内。
5．系统检测到电池的存在后，红色电池指示灯灭。
6．断开（或确认断开）内部维修旁路开关Q3。
7．持续按INVERTER ON（逆变启动）按钮2 秒钟。
逆变器开始启动，当逆变器与旁路电压频率同步时，逆变器指示灯闪烁。
逆变器启动后，UPS 从旁路供电切换到逆变器供电。
此时，旁路指示灯灭，逆变指示灯绿色常亮。
8．检查确认LCD 显示屏右上角无任何告警信息，且LED 显示状态如表5-2 所示状态。
UPS 以逆变供电模式运行。
关机步骤（完全关闭UPS 和负载）UPS 完全关机及使负载断电时应遵循此步骤。
所有电源开关及断路器均断开，UPS 不再给负载供电。
小心下列步骤将切断负载电源。
如按UPS 前门上的紧急停机（EPO）按钮。
此操作将关闭整流器和逆变器，断开静态开关和电池，使负载断电。
注：除非紧急情况，否则请勿按远程紧急开关（EPO）按钮。
1．按UPS 操作控制显示面板上的INVERTER OFF 按钮。
UPS 逆变器关闭，UPS 通过静态旁路给负载供电。
此时，逆变器指示灯灭，告警指示灯亮。
2．打开UPS 门，可见电源开关。
UPS操作规程
UPS操作规程标题：UPS操作规程引言概述：UPS（不间断电源）是一种用于保护计算机、通信设备、医疗设备等重要设备免受电力波动和停电影响的设备。
正确的操作规程能够确保UPS的正常运行，延长设备寿命，保障设备安全运行。
本文将详细介绍UPS的操作规程。
一、UPS设备安装1.1 确认UPS设备的额定功率和输出电压，选择合适的安装位置。
1.2 将UPS设备固定在干燥通风的位置，避免受潮和高温影响。
1.3 将UPS设备与电源线、设备连接好，确保连接牢固可靠。
二、UPS设备开机操作2.1 首先检查UPS设备的电源线是否连接正确，电源开关是否处于关闭状态。
2.2 按照设备说明书操作，先打开UPS设备的电源开关，再打开连接设备的电源开关。
2.3 确认UPS设备正常工作，监测输出电压和电流是否稳定。
三、UPS设备日常维护3.1 定期检查UPS设备的电池状态，保证电池正常工作。
3.2 清洁UPS设备的散热孔和风扇，避免灰尘积累影响散热效果。
3.3 定期进行UPS设备的功能测试，确保设备正常运行。
四、UPS设备故障处理4.1 当UPS设备出现故障时，首先查看设备显示屏或指示灯，了解故障原因。
4.2 根据设备说明书或厂家建议，采取相应的故障处理措施。
4.3 如无法解决故障，及时联系专业维修人员进行维修。
五、UPS设备关机操作5.1 在停电或需要关闭UPS设备时，首先关闭连接设备的电源开关。
5.2 再关闭UPS设备的电源开关，待设备指示灯全部熄灭后，再拔掉电源线。
5.3 关闭UPS设备后，定期进行设备检查，确保设备安全可靠。
结语：正确的UPS操作规程能够确保设备正常运行，延长设备寿命，保障设备安全运行。
遵循以上操作规程，将有助于提高UPS设备的稳定性和可靠性，保障重要设备的正常运行。

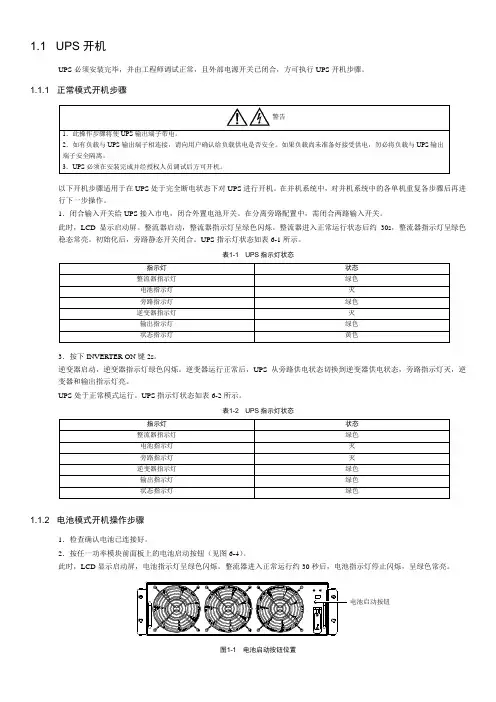

UPS-NXR开关机步骤
1.1 UPS开机UPS必须安装完毕，并由工程师调试正常，且外部电源开关已闭合，方可执行UPS开机步骤。
1.1.1 正常模式开机步骤警告警告输出端子相连接，请向用户确认给负载供电是否安全。
如果负载尚未准备好接受供电，勿必将负载与以下开机步骤适用于在UPS处于完全断电状态下对UPS进行开机。
在并机系统中，对并机系统中的各单机重复各步骤后再进行下一步操作。
1．闭合输入开关给UPS接入市电，闭合外置电池开关。
在分离旁路配置中，需闭合两路输入开关。
此时，LCD显示启动屏。
整流器启动，整流器指示灯呈绿色闪烁。
整流器进入正常运行状态后约30s，整流器指示灯呈绿色稳态常亮。
初始化后，旁路静态开关闭合。
UPS指示灯状态如表6-1所示。
表1-1 UPS指示灯状态3．按下INVERTER ON键2s。
逆变器启动，逆变器指示灯绿色闪烁。
逆变器运行正常后，UPS从旁路供电状态切换到逆变器供电状态，旁路指示灯灭，逆变器和输出指示灯亮。
UPS处于正常模式运行。
UPS指示灯状态如表6-2所示。
表1-2 UPS指示灯状态警告注意后，如出现下列任一情况，需将电池开关断开或确定电池开关已自动脱扣，处于断开状态。
在电池开关断开3．按INVERTER ON键2秒，UPS以电池模式运行。
1.2 运行模式切换步骤1.2.1 正常模式到电池模式的切换断开外部电源开关切断市电，UPS进入电池模式。
如需将UPS切换回正常模式，需等待数秒后闭合外部电源开关，重新供入市电。
10s后，整流器自动重启，将逆变器恢复供电。
1.2.2 正常模式到旁路模式的切换UPS处于正常模块时，按下INVERTER OFF键可将UPS切换到旁路模式。
注意1.2.3 旁路模式到正常模式的切换UPS处于旁路模式时，按下INVERTER ON键。
逆变器正常运行后，UPS切换到正常模式。
1.2.4 正常模式到维修模式的切换使用此操作步骤可将负载从UPS的逆变输出切换到维修旁路，前提是UPS处于正常运行状态。

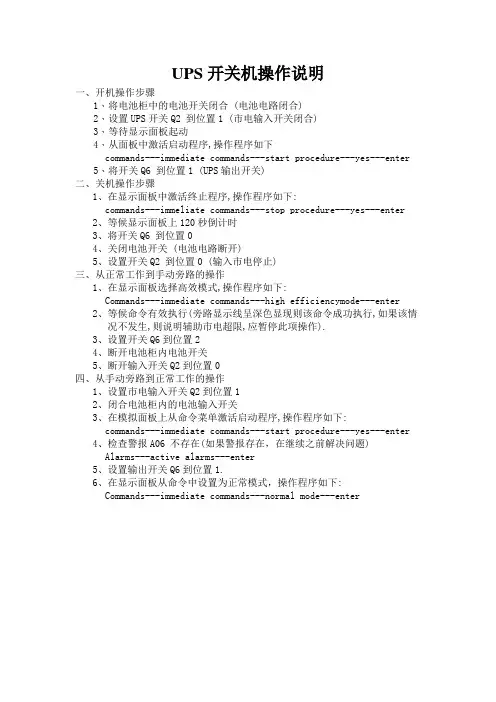

UPS开关机操作说明
UPS开关机操作说明一、开机操作步骤1、将电池柜中的电池开关闭合 (电池电路闭合)2、设置UPS开关Q2 到位置1 (市电输入开关闭合)3、等待显示面板起动4、从面板中激活启动程序,操作程序如下commands---immediate commands---start procedure---yes---enter5、将开关Q6 到位置1 (UPS输出开关)二、关机操作步骤1、在显示面板中激活终止程序,操作程序如下:commands---immeliate commands---stop procedure---yes---enter2、等候显示面板上120秒倒计时3、将开关Q6 到位置04、关闭电池开关 (电池电路断开)5、设置开关Q2 到位置0 (输入市电停止)三、从正常工作到手动旁路的操作1、在显示面板选择高效模式,操作程序如下:Commands---immediate commands---high efficiencymode---enter2、等候命令有效执行(旁路显示线呈深色显现则该命令成功执行,如果该情况不发生,则说明辅助市电超限,应暂停此项操作).3、设置开关Q6到位置24、断开电池柜内电池开关5、断开输入开关Q2到位置0四、从手动旁路到正常工作的操作1、设置市电输入开关Q2到位置12、闭合电池柜内的电池输入开关3、在模拟面板上从命令菜单激活启动程序,操作程序如下:commands---immediate commands---start procedure---yes---enter4、检查警报A06 不存在(如果警报存在，在继续之前解决问题)Alarms---active alarms---enter5、设置输出开关Q6到位置1.6、在显示面板从命令中设置为正常模式，操作程序如下:Commands---immediate commands---normal mode---enter。
爱默生UPS操作规程以及维护保养
爱默生UPS操作规程以及维护保养爱默生UPS操作规程1.UPS电源开关UPS的电源开关位于UPS后面板，包括：市电开关、旁路开关、维修开关。
功能描述如下：2.UPS上电UPS上电步骤如下：1)检查确认UPS的输入输出接线和外置电池接线（仅适于长延时系统）正确。
2)闭合外置电池开关（仅适于长延时系统）。
3)闭合UPS市电开关和旁路开关。
此时UPS启动，内部风扇运转，UPS开始自检。
UPS自检完成以后，蜂鸣器鸣叫2声，表示UPS启动正常，UPS进入旁路模式，面板市电指示灯和旁路指示灯亮。
3.设置系统参数系统上电以后，重复按循环键。
当LCD显示“回主菜单”时，按确认键返回“运行参数”菜单。
再重复按循环键，当LCD显示“功能设置”时，持续按确认键5S以上进入“功能设置”菜单。
“功能设置菜单提供6”个功能参数：语言菜单、均充功能、温度补偿设置、电池容量设置、主从单机设置、交替工作时间。
用户可根据实际情况设置。
当系统设置完成以后，请确认如下操作保存：1)确认UPS处于旁路模式，断开市电开关和旁路开关。
2)等待30S，机内风扇完全停止运转，LCD屏幕无任何显示。
3)重新合上市电开关和旁路开关。
此时UPS启动，设置参数已经保存。
4.UPS开机正常模式开机执行完上电操作以后，UPS一旁路模式运行。
此时，持续按开机/消音键1秒钟，直到听到“滴~~~”的提示音。
数秒后，面板旁路指示灯灭，逆变指示灯亮，表示UPS进入正常运行模式。
电池模式开机在没有市电的情况下，可将UPS直接开机到电池模式，UPS通过电池向负载供电。
操作方法：持续按开机/消音键1秒钟，直到听到“滴~~~”的提示音。
数秒后，面板旁路指示灯灭，逆变指示灯亮；同时蜂鸣器每3S叫一声，表示系统以电池模式运行。
5.UPS关机正常模式关机正常模式下持续按关机键1秒钟，知道听到“滴——”一声逆变器关闭，UPS转旁路模式。
此时逆变指示灯灭，旁路指示灯亮。
UPS转旁路模式运行以后，如需给UPS完全下电，断开UPS的市电开关和旁路开关。
艾默生NXr-UPS用户手册WORD
本设备符合 CE 2006/95/EC（低电压安全）和 2004/108/EC (EMC)（EMC），澳大利亚和新西兰 EMC 标准（C-Tick），以及以 下 UPS 产品标准： *IEC62040-1-1-使用操作区一般安全要求 *IEC62040-2-EMC，C2 类 UPS *IEC62040-3-性能要求和测试方法 详细信息参见第九章 产品规格。 设备的安装应遵照以上要求并使用厂家指定附件。
警告：大漏电流
在接入输入电源前（包括交流市电和电池），请务必可靠接地。 对地泄漏电流在 3.5mA～1000mA 之间。 在选择瞬动 RCCB 或 RCD 器件时应考虑设备启动时可能出现的瞬态和稳态对地泄漏电流。 必须选择对单向直流脉冲（A 级）和瞬态电流脉冲不敏感的剩余电流断路器（RCCBs）。 请注意负载的对地泄漏电流也将流过 RCCB 或 RCD。 设备的接地必须符合当地电气规程。
NXr 0 A0 150 U
Liebert NXr 单机容量： UPS 30kVA～160kVA
例如： NXr 0A0150U= 欧洲和中东地区 150kVA UPS，400V/230V 输出
输入/输出电压 kVA 输出
地区
A0 欧洲和中东 B0 澳大利亚和新西兰 C0 日本 D0 中国 E0 拉美 F0 其它
版本
NX 产品线
50/60HZ 电压 代号
220/380 F 230/400 U 240/415 G
选件
电池接地故障检测仪 电池温度探头（用于外置电池）பைடு நூலகம்
冗余风扇套件 防地震组件 双母线控制电缆（5m、10m、15m） 并机控制电缆（5m、10m、15m） 负载总线同步系统（LBS） 防尘网 RAM 远程告警监控板 上进线柜
艾默生UPS用户操作指导书
UPS 用户操作指导书一、显示面板说明：图1－1 UPS 面板图1：大屏幕液晶显示屏；2：整流器工作指示灯；3：蓄电池组工作指示灯；4：旁路电源工作指示灯；5：逆变器工作和输出指示灯；6：负载在线指示灯；7：整机报警蜂鸣器；8：整机报警指示灯；9：防紧急停机按钮误操作盖板；10：紧急停机按钮；11：逆变器启动按钮；12：逆变器停机按钮；13：故障清除按钮；14：蜂鸣器消音按钮；15：F1功能键；16：F2功能键；17：F3功能键；18：F4功能键。
二、LED指示说明：F1F2F3F4逆变启动逆变停机故障清除消音告警图2－1图2-1的LED显示区的6个发光二极管(LED)作为运行状态和故障的指示灯，绿色亮表示正常，红色亮表示故障。
【旁路灯】绿色亮表示旁路正供电；红色亮表示旁路输入超出保护范围；不亮表示旁路正常但不供电。
【整流灯】绿色亮表示整流器正供电；绿色闪表示市电正常，整流器尚未供电；红色亮表示整流器故障；不亮表示市电异常，无整流器故障。
【电池灯】绿色亮表示电池正供电；绿色闪表示电池放电终止预告警；红色亮表示电池异常(包括电池过温、电池需更换、电池接触器未闭合)；不亮表示电池正常但不供电。
【逆变灯】绿色亮表示逆变器正供电；绿色闪表示逆变器工作但处于待供电状态；红色亮表示逆变器故障；不亮表示逆变器未开启，且无故障。
【负载灯】绿色亮表示本机正常输出；红色亮表示本机因过载关机；不亮表示无输出；橙色亮（实际是红绿同亮）表示本机处于过载输出供电中。
【告警灯】红色亮表示系统有告警发生；绿色亮表示无任何告警。
三、功能键说明：图2-1所示的功能键控制区包括五个按钮：【紧急关机键】紧急彻底关掉本机输出，并关掉整流模块、逆变模块、电池输入。
【逆变启动键】逆变器具备启动条件时，按此键可启动逆变器工作；否则此键按下无效。
【逆变停机键】当逆变器正在工作时，按此键可关闭逆变器。
【故障清除键】当系统故障或紧急关机导致UPS电源关闭后，如故障已经排除，按此键可重新启动系统工作。
UPS操作规程
UPS操作规程引言概述：UPS（不间断电源）是一种重要的电力设备，用于保障电力供应的连续性和稳定性。
正确操作UPS设备对于保护电力系统和提高设备的可靠性至关重要。
本文将详细介绍UPS操作规程，以确保用户能够正确操作UPS设备，提高设备的使用效果和寿命。
一、UPS设备的开启和关闭1.1 确保UPS设备周围环境适宜- 检查UPS设备周围是否有可燃物品，如纸张、液体等，确保设备周围环境干燥且通风良好。
- 确保UPS设备周围没有明火或者其他可能引起火灾的热源。
1.2 正确的开启UPS设备步骤- 按照设备说明书上的指引，先将UPS设备与电源连接，然后将UPS设备与待保护设备连接。
- 打开UPS设备的电源开关，此时UPS设备将开始工作并为待保护设备提供电力。
- 检查UPS设备的指示灯，确保设备工作正常。
1.3 正确的关闭UPS设备步骤- 首先，关闭待保护设备，然后关闭UPS设备的电源开关。
- 等待UPS设备彻底住手工作后，再断开UPS设备与电源和待保护设备的连接。
二、UPS设备的维护与保养2.1 定期检查UPS设备的电源线和连接线- 检查电源线和连接线是否有损坏或者老化现象，如有问题及时更换。
- 确保电源线和连接线连接坚固，没有松动。
2.2 清洁UPS设备及其周围环境- 定期清洁UPS设备的外壳，使用干净的软布擦拭，不要使用含有腐蚀性物质的清洁剂。
- 清除UPS设备周围的灰尘和杂物，保持设备周围的通风良好。
2.3 定期检查UPS设备的电池状态- 检查UPS设备的电池是否正常工作，是否需要更换。
- 定期进行电池测试，确保UPS设备的备用电力能够正常工作。
三、UPS设备的故障处理3.1 确认故障类型- 当UPS设备浮现故障时，首先要确认故障类型，如电池故障、输出故障等。
- 可以通过UPS设备的指示灯或者报警声音来判断故障类型。
3.2 检查设备连接- 检查UPS设备与电源和待保护设备的连接是否正常，是否松动或者断开。
艾默生1+1模块并机UPS系统开机、维护的使用操作步骤
一、上电前检查在上电前，必须确认已完成以下内容：1．并机地址已设置完成。
3．POD模块的输入、输出电缆已连接、UPS输入、输出及电池电缆已与POD模块可靠连接。
UPS后部的输入开关、旁路开关处于闭合状态。
4．POD操作面板上的UPS输入空开、UPS输出空开和维修旁路空开处于断开状态。
图1 1+1模块并机UPS系统电路图二、维护后上电1．依次闭合POD操作面板上的UPS电池开关QF1、输入空开Q1。
注意：UPS输出空开Q2须断开。
图2 UPS上电指示灯显示如果输入市电的电压在120Vac～253Vac范围内时，UPS启动，进入UPS自检。
待自检完成后，UPS进入待机模式，交流输入指示灯亮，如图2所示。
2．将UPS设置为旁路工作模式。
按开机/消音键1秒以上，约30秒左右后，UPS将自动切换至市电逆变待机模式，此时逆变器指示灯闪烁。
待UPS有输出后，此时逆变器指示灯亮，如图3所示。
按关机键1秒，确认UPS正常工作在旁路模式，界面如图4所示。
图3 UPS市电逆变工作模式图4 UPS旁路工作模式注意：维修旁路空开1Q3处于闭合状态时，UPS必须处于旁路工作模式时，输出空开Q2才能闭合。
否则将会导致UPS故障。
3．闭合POD操作面板上的处于旁路工作模式UPS的输出空开Q2。
4．断开维修旁路空开1Q3，闭合所有UPS输出空开Q2。
5．逐一按下UPS操作显示面板上的开机/消音键，约30秒左右后，此时所有UPS逆变指示灯亮，并机成功，如图5所示。
图5 UPS市电逆变工作模式三、下电和维护当一台或几台UPS出现故障或需要对一台或几台UPS进行定期维护时，必须先将UPS 停机；UPS停机后，负载由市电供电。
UPS停机方法：1．按关机键1秒，逐一将所有UPS逆变器关闭，最终UPS将为旁路工作模式。
2．打开POD操作面板上的维修旁路空开1Q3的盖板，闭合维修旁路空开1Q3。
3．断开POD操作面板上的所有UPS输入空开Q1和输出空开Q2。
艾默生UPS操作手册
艾默生H i p u l s e U P S操作手册1.1 简介UPS可处于下列几种运行方式之一：●正常运行-----所有相关电源开关闭合，UPS带载。
●维修旁路-----UPS关断，负载通过维修旁路开关直接连接到旁路电源。
●关机----所有电源开关断开，负载断电。
●静态旁路----负载由静态旁路市电供电,这种供电方式可以看做是负载在逆变器供电和维修旁路供电之间相互转换的一种中间供电方式，或异常工作状态的供电方式。
●经济模式----所有相关电源开关及电池开关均处于闭合状态，负载通过UPS静态转换开关由旁路市电供电，逆变器处于后备状态。
本章介绍在上述运行方式之间互相切换，复位及开关逆变器的操作等。
1.1.1 备注注1：所有操作步骤中所涉及到的面板显示和按键及电源开关，在第四章都已介绍注2：在上述运行方式切换的操作过程中，会出现蜂鸣器报警。
按“Alarm Reset”键，可静音。
注3：当UPS采用传统的注水铅酸电池时，HIPULSE UPS系统提供自动均充充电的可选功能。
当选用上述电池时，在市电长时间断电后恢复供电时，电池充电电压要比正常充电电压高（对380V交流系统，432Vdc；400V交流系统，446Vdc；415V交流系统，459Vdc）。
这是正常的，几个小时充电后，电池充电电压将恢复正常值。
1.1.2 电源开关UPS柜内安装的电源开关可用钥匙打开前门后看到。
各电源开关的位置如图5-1所示,它们包括:Q1-输入开关:将UPS与输入市电连接。
Q2-旁路开关:将UPS与旁路电源连接。
Q3-维修旁路开关（带锁）:可在维修UPS时，由旁路直接给负载进行供电。
如UPS系统由两个以上UPS单机并联组成，千万不要使用内部维修旁路开关。
Q4-输出开关:将UPS输出与负载连接。
注：电池断路器不装于UPS内，应安装在各电池的附近。
图1-1 电源开关位置示意图1.2 UPS开机步骤（不中断负载供电）此步骤用于UPS开机以及将负载从外部维修旁路状态切换到逆变器供电状态。
ups操作规程
ups操作规程UPS操作规程一、UPS的基本操作步骤1.接通UPS电源：将UPS电源线插入交流电源插座，然后按下UPS开关，使UPS系统开始运行。
2.连接负载设备：将待保护的负载设备的电源线插入UPS输出插口。
3.使用UPS设备时需要注意以下事项：- 确保UPS设备所在环境通风良好，不要堵塞UPS 的散热口。
- 尽量避免UPS设备在高温、潮湿等恶劣环境中工作。
- 如果有多个负载设备需要接入UPS，要合理分配UPS的输出功率。
4.监控UPS状态：UPS设备通常配备有相应的显示屏或指示灯，用于显示UPS的工作状态、剩余电量等信息。
定期检查UPS的状态，确保UPS正常运行。
5.UPS设备关机：当要关闭UPS设备时，应先关闭负载设备，然后按下UPS开关，使UPS停止运行。
二、UPS日常操作与维护1.UPS设备的定期检查：- 检查UPS设备的电源线和连接线是否损坏，需要及时更换。
- 检查UPS的电池容量，避免电池老化或电池容量不足导致UPS无法正常工作。
根据UPS设备的使用情况，合理安排电池的更换周期。
2. UPS设备的清洁和维护：- 定期清洁UPS设备的外壳，避免灰尘和杂物的堆积影响散热效果。
- 清洁UPS设备的内部，避免灰尘和污垢影响电子元器件的正常工作。
- 定期检查UPS设备的风扇，确保其正常运转。
3. UPS设备的故障处理：- 当UPS设备出现故障或异常情况时，应立即停止使用，并寻找专业人员进行维修和处理。
- 在维修过程中，严禁私自拆卸或更换UPS设备的零部件。
三、UPS设备的安全使用1.安全接线操作：- 在接通或断开UPS电源时，应先将UPS开关置于关机状态，然后再进行接线操作。
- 在接线过程中，严禁擅自更换或更改UPS设备的电源线和连接线。
- 在接线过程中，注意接线的正确性，避免错误连接导致电路短路、过载等危险情况发生。
2.防雷和过电压保护：- 避免在雷电天气使用UPS设备，以防止雷击导致的设备损坏和人身安全问题。
UPS简易操作流程
单机（开机步骤）
1：闭合备用电源开关
2：闭合蓄电池开关
3：闭合主电源开关，整流完毕后，按开机键
4：闭合输出开关
5：闭合馈线柜输入开关
单机（关机步骤）
1：断开馈线柜输入开关
2：断开输出开关
3：按关机键，断开主电源开关
4：断开蓄电池开关
5：断开备用电源开光
并机（开机步骤）
1：闭合备用电源开关
2：闭合蓄电池开关
3：闭合主电源开关，整流完毕后，按开机键
4：闭合输出开关
5：闭合馈线柜输入开关
6：闭合馈线柜联络开关
并机（关机步骤）
1：断开馈线柜联络开关
2：断开馈线柜输入开关
3：断开输出开关
4：按关机键，断开主电源开关
5：断开蓄电池开关
6：断开备用电源开光
运行方式
备用电源，蓄电池，主电源同时投入的运行方式如下：1：优先用主电源供电
2：次之会用蓄电池供电
3：最后备用电源
注意事项（主机）
1：没有开机之前，不能闭合输出开关，短时间电流很大。
2：维修旁路开关是维修人员使用，现场非专业人员禁止操作。
3：主机如果没有问题，最好24小时开机。
4：现场最好找专人操作，并能熟悉面板操作和故障显示。
注意事项（馈线柜）
1：输入联络开关不要经常来回闭合，以免对主机存在影响》。
SY开机说明
Symmetra LX UPS 开机步骤
开机步骤机步骤：：
1、 确认UPS 上所有连接线缆连接正确（输入、输出、外接蓄电池等）
2、 闭合UPS 外部交流输入空开。
3、 闭合UPS 内部输入断路器。
4、 闭合内部蓄电池模块上的旋钮与外接蓄电池开关。
5、 闭合UPS 系统启用开关。
6、 初始化之后，将显示如下监控画面，该画面提供了关键操作参数的简明视图。
7、前面板使用“ESC”查看主菜单，然后选择CONTROL (控制)。
8、液晶屏上按向下箭头并选择TURN UPS OUTPUT ON (打开UPS输出)命令。
9、选择YES (是)并按下回车键确认所作的选择。
10、听到喀哒声并看到信息。
11、大约90秒后，您将看到信息如下，绿色LOAD ON 状态指示灯将点亮。
12、逐一开启负载，结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
艾默生NX250KVA UPS并机系统开机操作:
开机前先确保UPS维修旁路开关Q3及外部维修开关已断开！
单台UPS按以下步骤依次，操作对应上图序号。
1、依次闭合外部输出开关、UPS主机上输出开关Q5→外部旁路开关、旁路开关Q2→外部电源主路开关、主路开关Q1。
2、待面板启动且整流器指示灯不闪烁→闭合电池开关BCB→面板按住INVERTER ON键3S→确认逆变器指示灯亮。
3、完成该UPS启动。
其它并机UPS按照以上步骤完成开机。
艾默生NX250KVA UPS并机系统关机操作：
1、通过UPS主机面板按住INVERTER OFF键3S→确认逆变器指示灯不亮→断开电池组开关BCB→外部电源主路开关、主路开关Q1→外部旁路开关、旁路开关Q2→外部输出开关、UPS主机上输出开关Q5
2、完成该UPS的关机。
其它并机UPS按照以上步骤完成关开机。
注：以上操作前提是系统设备正常，如果有故障或启动过程无法完成，请检查当前告警内容或请寻求技术支持！福建泰格电子技术有限公司：4000-0591-09。
