4.参考答案：
5．参考答案：
6.参考答案：
附件2：
应用题—数据流图改错
1．已知某系统的一级数据流图（如图1所示），请指出其二级数据流图（如图2所示）的错误，并改正。
2．已知某系统的一级数据流图（如图1所示），请指出其二级数据流图（图2所示）的错误，并改正。
3．请指出下列数据流图中存在的错误，并改正。
4．已知某系统的二级数据流图是正确的（如图2所示），请指出其一级数据流图（如图1所示）的错误，并改正。
5．请指出下列数据流图中存在的错误，并改正。
6．已知某简化的会计系统的一级数据流图是正确的（如图1所示），请指出其二级数据流图（如图2所示）的错误，并改正。
答案
1．参考答案
错误1：二级数据流图的输出流与一级不平衡；
错误4：工资文件的编号与一级不符；
改正后的数据流图如下图所示：
3．参考答案：
错误1：“张三输入”应改为“张三”
错误2：“打印成绩单”应改为“成绩单”
错误3：P1、P2两个加工间的连线多余
错误4：加工P2应从文件F1中读取数据，而不是写入
错误5：F2文件只有输出数据流，没有输入数据流（如果考生没有指出、改正，也可得分）
6．请根据以下描述画出某教学管理系统的数据流图。该系统的数据流程描述如下：(1)教学秘书将学生成绩单录入，形成学生成绩文件；(2)打印成绩单，交给学生；(3)依据学生成绩文件，对学生成绩进行综合分析，形成分析报告文件；(4)将分析报告打印出来，交给主管校长。
答案：
1．参考答案：
2．参考答案：
3．参考答案：
错误2：“F2:分类账文件”不应出现在二级流图中；
错误3：输入流的名称与一级流图不同；
错误4：外部实体的名称与一级流图不符；
错误5：加工没有输出流；
改正后的数据流图如图3所示：
2．参考答案
错误1：考勤表和作业票的来源与一级不符；
错误2：“总账管理”不应出现在二级流图中；
错误3：计件工资计算和计时工资计算两个加工的编号相同；
4．
参考答案
错误1：外部实体“李四”改为“张三”
错误2：数据流“原始数据”改为“原始单据”
错误3：加工P1应该加入一条到外部实体“管理者”的数据流
错误4：加工P1到文件F1的数据流改为双箭头
改正来自百度文库的一级数据流图如下：
5．参考答案
错误1：加工“建立档案”没有编号
错误2：加工“建立档案”与文件F1间的箭头方向不正确，应为向下的箭头(或双箭头)
2．请根据以下描述画出系统的数据流图。该子系统共有三个加工，（1）首先，根据生产计划、库存台账文件编制采购计划，建立采购计划文件；（2）其次，根据订货合同、采购计划文件，建立合同台帐文件；（3）最后，根据合同分类文件打印合同分类表。
3．请根据以下业务流程描述，画出某物资管理系统的数据流图。该系统的业务流程描述如下：（1）生产车间向物资部提出物资需用计划，物资部计划人员根据库存台帐，编制物资采购计划；（2）采购人员根据物资采购计划，以及供货商报价单，编制合同台帐；（3）采购的物资到货后，库存管理人员根据技术科提供的验收报告，以及合同台帐，进行物资入库处理，并更新库存台帐。
4．请根据以下描述画出某设备管理系统的数据流图。该系统的数据流程描述如下：（1）首先，根据技术科的验收报告，建立设备台帐；（2）然后，根据技术科的设备检修记录，更新设备台帐；（3）最后，对设备台帐分类汇总，打印输出统计报告。
5．请根据以下业务流程描述，画出某仓库管理系统的数据流图。该系统的业务流程描述如下：（1）仓库管理员依据物资到货通知单，建立物资台帐；(2)领料人员向仓库管理员提交物资领用申请，库管员查询库存台帐并打印领料单；（3）月末进行物资盘点，生成并打印“物资收支存报表”。
错误3：建立档案、计算工资、打印工资单三个加工之间的箭头多余
错误4：“打印人员清单”数据流应改为“人员清单”，将动词去掉。
附件1：

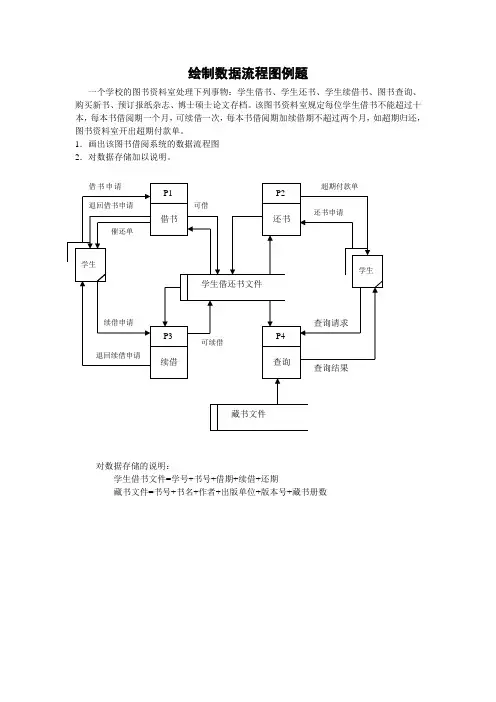

应用题一：绘制数据流图
1．请根据以下描述画出某库存管理系统的数据流图。该系统的数据流程描述如下：（1）首先，根据计划部门转来的收货通知单，和已存在的物资编码文件，建立物资采购单流水账；（2）然后，根据技术部门的物资验收报告和物资采购单流水账，更新物资台账文件；（3）最后，对物资台账分类汇总，将结果存储于物资总账文件中。
5．参考答案：
6.参考答案：
附件2：
应用题—数据流图改错
1．已知某系统的一级数据流图（如图1所示），请指出其二级数据流图（如图2所示）的错误，并改正。
2．已知某系统的一级数据流图（如图1所示），请指出其二级数据流图（图2所示）的错误，并改正。
3．请指出下列数据流图中存在的错误，并改正。
4．已知某系统的二级数据流图是正确的（如图2所示），请指出其一级数据流图（如图1所示）的错误，并改正。
5．请指出下列数据流图中存在的错误，并改正。
6．已知某简化的会计系统的一级数据流图是正确的（如图1所示），请指出其二级数据流图（如图2所示）的错误，并改正。
答案
1．参考答案
错误1：二级数据流图的输出流与一级不平衡；
错误4：工资文件的编号与一级不符；
改正后的数据流图如下图所示：
3．参考答案：
错误1：“张三输入”应改为“张三”
错误2：“打印成绩单”应改为“成绩单”
错误3：P1、P2两个加工间的连线多余
错误4：加工P2应从文件F1中读取数据，而不是写入
错误5：F2文件只有输出数据流，没有输入数据流（如果考生没有指出、改正，也可得分）
6．请根据以下描述画出某教学管理系统的数据流图。该系统的数据流程描述如下：(1)教学秘书将学生成绩单录入，形成学生成绩文件；(2)打印成绩单，交给学生；(3)依据学生成绩文件，对学生成绩进行综合分析，形成分析报告文件；(4)将分析报告打印出来，交给主管校长。
答案：
1．参考答案：
2．参考答案：
3．参考答案：
错误2：“F2:分类账文件”不应出现在二级流图中；
错误3：输入流的名称与一级流图不同；
错误4：外部实体的名称与一级流图不符；
错误5：加工没有输出流；
改正后的数据流图如图3所示：
2．参考答案
错误1：考勤表和作业票的来源与一级不符；
错误2：“总账管理”不应出现在二级流图中；
错误3：计件工资计算和计时工资计算两个加工的编号相同；
4．
参考答案
错误1：外部实体“李四”改为“张三”
错误2：数据流“原始数据”改为“原始单据”
错误3：加工P1应该加入一条到外部实体“管理者”的数据流
错误4：加工P1到文件F1的数据流改为双箭头
改正来自百度文库的一级数据流图如下：
5．参考答案
错误1：加工“建立档案”没有编号
错误2：加工“建立档案”与文件F1间的箭头方向不正确，应为向下的箭头(或双箭头)
2．请根据以下描述画出系统的数据流图。该子系统共有三个加工，（1）首先，根据生产计划、库存台账文件编制采购计划，建立采购计划文件；（2）其次，根据订货合同、采购计划文件，建立合同台帐文件；（3）最后，根据合同分类文件打印合同分类表。
3．请根据以下业务流程描述，画出某物资管理系统的数据流图。该系统的业务流程描述如下：（1）生产车间向物资部提出物资需用计划，物资部计划人员根据库存台帐，编制物资采购计划；（2）采购人员根据物资采购计划，以及供货商报价单，编制合同台帐；（3）采购的物资到货后，库存管理人员根据技术科提供的验收报告，以及合同台帐，进行物资入库处理，并更新库存台帐。
4．请根据以下描述画出某设备管理系统的数据流图。该系统的数据流程描述如下：（1）首先，根据技术科的验收报告，建立设备台帐；（2）然后，根据技术科的设备检修记录，更新设备台帐；（3）最后，对设备台帐分类汇总，打印输出统计报告。
5．请根据以下业务流程描述，画出某仓库管理系统的数据流图。该系统的业务流程描述如下：（1）仓库管理员依据物资到货通知单，建立物资台帐；(2)领料人员向仓库管理员提交物资领用申请，库管员查询库存台帐并打印领料单；（3）月末进行物资盘点，生成并打印“物资收支存报表”。
错误3：建立档案、计算工资、打印工资单三个加工之间的箭头多余
错误4：“打印人员清单”数据流应改为“人员清单”，将动词去掉。
附件1：
应用题一：绘制数据流图
1．请根据以下描述画出某库存管理系统的数据流图。该系统的数据流程描述如下：（1）首先，根据计划部门转来的收货通知单，和已存在的物资编码文件，建立物资采购单流水账；（2）然后，根据技术部门的物资验收报告和物资采购单流水账，更新物资台账文件；（3）最后，对物资台账分类汇总，将结果存储于物资总账文件中。
