( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
( ) 3．若力的作用线通过矩心，则力矩为零。
( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5．带传动中，打滑现象是不可避免的。
( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8．平键的工作面是两个侧面。
( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
( ) 10．螺纹中径是螺纹的公称直径。
（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
( ) 12．在运动副中，高副是点接触，低副是线接触。
( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。
( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
( )16．周转轮系的自由度一定为1。
( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
( ) 18．代号为6205的滚动轴承，其内径为25mm。
( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
( )20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
机械设计基础试题及答案
机械设计基础试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，通常所说的“三面投影”指的是（）。
A. 正视图、侧视图、俯视图B. 正视图、侧视图、轴测图C. 正视图、侧视图、剖视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，下列哪个因素不是影响材料疲劳强度的主要因素？（）A. 材料的表面粗糙度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：D3. 机械设计中，下列哪个选项不是齿轮传动的特点？（）A. 效率高B. 传动比准确C. 传动平稳D. 传动距离远答案：D4. 以下关于轴承的描述，哪项是不正确的？（）A. 轴承是用于减小摩擦的装置B. 轴承可以承受径向负荷C. 轴承可以承受轴向负荷D. 轴承可以承受任意方向的负荷答案：D5. 在机械设计中，下列哪个选项不是滚动轴承的类型？（）A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，下列哪些因素会影响零件的疲劳强度？（）A. 材料的表面粗糙度B. 零件的尺寸C. 零件的表面处理D. 零件的应力集中答案：A、C、D2. 机械设计中，下列哪些因素会影响齿轮的寿命？（）A. 齿轮的材料B. 齿轮的加工精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：A、B、C、D3. 在机械设计中，下列哪些措施可以提高轴承的寿命？（）A. 选择适当的轴承类型B. 确保轴承的润滑C. 避免轴承的过载D. 定期更换轴承答案：A、B、C4. 机械设计中，下列哪些措施可以减少摩擦？（）A. 选择低摩擦系数的材料B. 增加接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑答案：A、C、D5. 机械设计中，下列哪些因素会影响联轴器的使用寿命？（）A. 联轴器的材料B. 联轴器的安装精度C. 联轴器的润滑D. 联轴器的工作环境答案：A、B、C、D三、填空题（每题2分，共20分）1. 机械设计中，常见的传动方式有____、____、____、____。
机械设计基础试题及答案
试题一一．填空1.一平面铰链四杆机构的各杆长度分别为a=3５0,b=６０0，c=200，d=７00； (1) 当取c 杆为机架时，它为何种具体类型?＿__＿双曲柄机构＿__＿___；（２）当取d杆为机架时，则为＿____曲柄摇杆机构____＿_。
2.曲柄摇杆机构中，摇杆为主动件时,__＿_曲柄与连杆共线时为__＿＿_死点位置。
（A）ﻩ不存在(B) 曲柄与连杆共线时为（Ｃ)摇杆与连杆共线时为3．为保证四杆机构良好的机械性能，_＿_＿_＿传动角_＿＿＿_不应小于最小许用值。
（A) 压力角(B)传动角 (Ｃ）极位夹角4.__＿＿凸轮轮廓曲线__＿_＿＿＿决定了从动杆的运动规律（Ａ）凸轮转速(Ｂ）凸轮轮廓曲线（C）凸轮形状５．凸轮机构中，凸轮基圆半径愈_＿___大___＿__, 压力角愈_____小＿_＿，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于:前者安装后,键与键槽之间就存在有＿＿__摩擦力＿＿＿____。
(A) 压紧力 (Ｂ) 轴向力（C) 摩擦力7.链“B1８X80”的含义是＿__B型键宽度b=1８mｍ，长度Ｌ=80mm ＿_＿__＿_。
8．螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来___。
螺旋传动是指_＿利用螺纹零件实现回转运动转换成直线运动＿_______。
9.螺纹的公称直径是指它的＿___外径___，螺纹“M12X1.５”的含义为＿细牙螺纹外径1２mm，螺距1.5_＿_＿。
10．采用螺纹联接时，若被联接件总厚度较大,切材料较软,在需要经常装卸的情况下，宜采用______＿＿_双头螺栓联接__＿__＿＿______＿。
用于薄壁零件联接的螺纹,宜采用_＿＿____＿_三角形细牙螺纹＿＿_＿______＿___。
(A) 螺栓联接 (Ｂ)双头螺栓联接（Ｃ）螺钉联接 (D）三角形细牙螺纹（E) 三角形粗牙螺纹（F) 矩形螺纹11.某调整螺纹,采用双头粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mｍ, 则螺杆应转＿__＿２＿_＿__圈。
机械设计基础试题（含答案）
机械设计基础试题（含答案）机械设计基础试卷1⼀、选择题：本⼤题共15个⼩题，每⼩题3分，共45分。
在每⼩题给出的四个选项中，只有⼀项符合题⽬的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对⼼曲柄滑块机构【】2．平⾯连杆机构中，当传动⾓γ较⼤时，则A．机构的传⼒性能较好 B. 机构的传⼒性能较差C．可以满⾜机构的⾃锁要求 D.机构的效率较低3．当⼀对渐开线齿轮制成后，即使两轮的中⼼距稍有改变，其⾓速度⽐仍保持原值不变，原因是：A. 压⼒⾓不变B. 啮合⾓不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进⾏静强度计算时，其极限应⼒为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，⾃锁性能最好的是A．粗⽛普通螺纹 B.细⽛普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺⼨后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．⼀对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应⼒的⼤⼩是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最⼤ B. 斜齿圆柱齿轮的最⼤C．直齿圆锥齿轮的最⼤ D. 三者数值相同【】10．在润滑良好的条件下，为提⾼蜗杆传动的啮合效率，可采⽤的⽅法为：A．减⼩齿⾯滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增⼤蜗杆直径系数q【】11. 带传动中，弹性滑动A．在张紧⼒⾜够时可以避免B．在传递功率较⼩时可以避免C．在⼩带轮包⾓⾜够⼤时可以避免D．是不可避免【】12．带传动作减速传动时，带的最⼤应⼒σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc【】13. 转轴的变曲应⼒为A．对称循环变应⼒ B.脉动循环变应⼒C．⾮对称循环变应⼒ D.静应⼒【】14．在基本额定动载荷C作⽤下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之⽐值B．弹簧内径与簧丝直径之⽐值C．弹簧⾃由⾼度与簧丝直径之⽐值D．弹簧中径与簧丝直径之⽐值【】⼆、填空题：本⼤题共10个⼩题，每空1分，共20分。
机械设计基础考试试题及答案
10.工作中只受弯矩不受转矩的轴叫作心轴，只受转矩不受弯矩的轴叫作传动轴，同时受弯矩和转矩的轴叫作转轴，自行车的前轴是心轴，中轴是转轴，后轴是心轴；
11.平键联接靠_挤压传递转矩，楔键联接靠_摩擦_传递转矩，楔键联接的主要缺点是_对心性不好
.轴向力：FSⅠ+FA=2430+1000=3430N>SⅡ
轴承Ⅰ被放松FaⅠ=FSⅠ=2430N
轴承Ⅱ被压紧FaⅡ=FSⅡ=3430N
当量动载荷FaⅠ/FrⅠ=2430/9000=0.27<e
XⅠ=1 YⅠ=0
PⅠ=XⅠFrⅠ=9000N
FaⅡ/FrⅡ=3430/5000=0.686>e
XⅡ=0.4 YⅡ=1.88
A)齿数，B)模数，C)齿宽
7.齿轮的渐开线形状取决于它的＿C＿。
A)齿顶圆，B)分度圆，C)基圆，D)齿根圆
二、填空题（有4小题，16个空，每空1分,共16分。把答案填在题中横线上）
8.机构运动简图是_用简单的线条和规定的符号代表构件和运动副,并按一定比例绘制各运动副的相对位置,因而能说明机构各构件间相对运动关系的简单图形。
A.工作齿宽b B.模数m C.齿数z D.压力角α
17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )
A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分
18.普通圆柱蜗杆传动的正确啮合条件是(B)（下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）
A.mt1=ma2, αt1=αa2,γ=β B.ma1=mt2, αa1=αt2,γ=β
4.机构具有确定相对运动的条件是( A )
机械设计基础机考题及答案1-10套

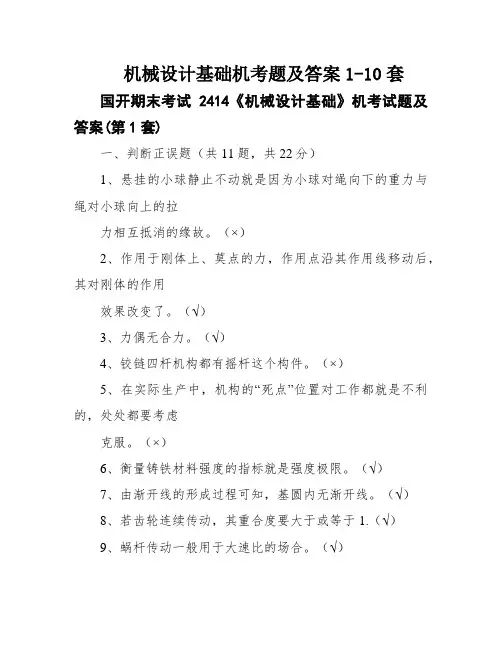

机械设计基础机考题及答案1-10套国开期末考试2414《机械设计基础》机考试题及答案(第1套)一、判断正误题（共11题，共22分）1、悬挂的小球静止不动就是因为小球对绳向下的重力与绳对小球向上的拉力相互抵消的缘故。
（×）2、作用于刚体上、莫点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。
（√）3、力偶无合力。
（√）4、铰链四杆机构都有摇杆这个构件。
（×）5、在实际生产中，机构的“死点”位置对工作都就是不利的，处处都要考虑克服。
（×）6、衡量铸铁材料强度的指标就是强度极限。
（√）7、由渐开线的形成过程可知，基圆内无渐开线。
（√）8、若齿轮连续传动，其重合度要大于或等于1.（√）9、蜗杆传动一般用于大速比的场合。
（√）10、压入法一般只适用于配合尺寸与过盈量都较小的联接。
（√）11、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就就是在振动及交变载荷作用下，也不需要防松。
（×）二、单项选择题（共10题，共30分）1、两个构件之间以线或点打仗形成的活动副，称为（B）。
【A】：低副B】：高副C】：转动副D】：移动副2、下图所示的平面四杆机构中，各杆长度分别为a=25mm，b=90mm。
c=75mm，d=100mm、若杆BC就是机构的主动件，CD 为机架，机构就是C）。
A】：双曲柄机构B】：曲柄摇杆机构C】：双摇杆机构D】：曲柄滑块机构3、曲柄摇杆机构的死点发生在（B）位置。
A】：主动杆与机架共线B】：主动杆与摇杆共线C从动杆与机架共线D】：从动杆与连线共线4、凸轮机构从动杆的活动纪律，就是由凸轮的（B）所决定的。
【A】：外形B】：轮廓曲线C】：压力角D】：滚子5、渐开线齿廓基圆上的压力角（D）。
A】：大于B】：等于20°C】：小于D】：等于6、（A）就是标准外啮合斜轮传动的正确啮合条件之一A】：两齿轮的螺旋角旋向相反B】：两齿轮的缎面模数相等C】：两齿轮的端面压力角相称D】：两齿轮的齿数相等7、传动比大而且精准的传动就是（C）。
机械设计基础典型试题及答案
机械设计基础典型试题及答案机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。
2、渐开线齿廓形状取决于________大小。
3、普通螺纹的牙型为_______________形。
4、刚性联轴器无补偿__________的能力。
5、当滚子链的链节数为奇数时，接头要用_____________________。
6、阿基米德蜗杆在轴面的齿廓为______________________________。
7、槽轮轮机构常由___________________________________等组成。
8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数，____________参数为计算参数。
10、所谓高副就是指两构件的直接接触为_______________________。
二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。
2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3．（）三角形螺纹具有较好的自锁性能。
螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就是在振动及交变载荷作用下，也不需要防松。
4．（）m，d，ha＊ c＊都是标准值的齿轮是标准齿轮。
5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。
2、分析比较带传动的弹性滑动和打滑现象。
四、综合题（1 题2 分，2题8分，3题5分，共15分）已知一四杆机构各杆长为AB = 50�L ，BC = 90�L ，CD = 80�L，AD = 100 �L 。
机械设计基础 试题及参考答案
试卷一1. 轴与传动件轮毂配合的部分称为 __ 。
A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。
A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。
A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。
A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。
A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。
A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。
A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。
A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。
A、普通平键B、导向平键C、半圆键11、___________不属于原动机。
A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。
A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。
A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。
A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。
（写出计算过程）。
（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。
机械设计基础试卷及答案
机械设计根基期末考试一试题一、填空题〔30分〕两构件经过____________或____________接触构成的运动副称为高副；曲柄摇杆机构的__________不等于00，机构就拥有急回特征；机构从动件所受力方向与该力作用点速度方向所夹的锐角，称为_________角，用它来权衡机构的__________性能；重合度的大小说明同时参加啮合的_________的对数的多少，重合度越大，传动越_________，承载能力越_________；从切制原理上讲，加工齿轮的方法有__________、_________两种；带传动的主要无效形式是__________和__________；凸轮机构从动件的形式有________从动件，________从动件和________从动件；设计键连结时，键的截面尺寸b×h往常依据__________由标准中选择；在链传动中，当两链轮的轴线在同一平面时，应将_______边部署在上边，_______边部署在下边；牙嵌离合器只好在___________或___________时进行接合；对齿轮资料性能的要求是齿面要__________，齿芯要__________；按防松原理，螺纹联接常用的防松方法有__________、_________、__________三种；在平键联接工作时，是靠__________和__________侧面的挤压传达转矩的；按齿轮的啮合方式不一样，圆柱齿轮能够分为________齿轮传动、________齿轮传动和________传动。
二、判断题〔对的打“√〞，错的打“×〞，10分〕四杆机构中的最短杆是曲柄。
〔〕在摇动导杆机构中，当导杆为主动件时，机构有死点地点。
〔〕斜齿圆柱齿轮的标准模数是大端模数。
〔〕当一对渐开线齿轮制成后，即便两轮的中心距稍有改变，其角速度比仍保持不变。
〔〕螺纹联接件拥有自锁性，不需要防松。
〔〕间歇运动机构的主动件，在何时也不可以变为从动件。
机械设计基础_试题及答案(一)
《机械设计基础》期末考试试题一一、填空题(每空1分，共30分)1、构件是机器的______单元体；零件是机器的______单元体，分为______零件和_______零件；部件是机器的_______单元体。
2、运动副是使两构件________，同时又具有_________的一种联接。
平面运动副可分为________和_______。
3、机构处于压力角α=_________时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构______死点位置，而当摇杆为原动件时，机构______死点位置。
4、绘制凸轮轮廓曲线，需已知__________、___________和凸轮的转向。
5、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。
6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。
7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度，所以斜齿轮传动______，承载能力______，可用于____________的场合。
8.机械静联接又可以分为______联接和______联接，其中键联接、螺纹联接、销联接属于_________。
9.螺纹联接防松的目的是防止___________________________，按工作原理的不同有三种防松方式：_________、_________、_________。
10.按轴的承载情况不同，可以分为转轴、________、_________。
二、判断题(每题1分，共10分)1、所有构件一定都是由两个以上零件组成的。
（ ）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。
（ ）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。
（ ）4、V 带型号中，截面尺寸最小的是Z 型。
（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。
（ ）6、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。
机械设计基础试题及答案
机械设计基础试题及答案一、选择题1. 机械设计中，通常所说的“三视图”是指：A. 俯视图、侧视图、透视图B. 正面图、背面图、侧面图C. 俯视图、主视图、左视图D. 正视图、侧视图、仰视图答案：C2. 以下哪个不是机械设计中常用的材料？A. 钢B. 铝C. 塑料D. 玻璃答案：D3. 在机械设计中，静载荷与动载荷的主要区别在于：A. 载荷大小B. 载荷方向C. 载荷是否随时间变化D. 载荷作用的物体类型答案：C4. 机械设计中，以下哪个不是常用的传动方式？A. 齿轮传动B. 链传动C. 皮带传动D. 液压传动答案：D5. 以下哪个因素不是影响机械零件疲劳寿命的主要因素？A. 材料的疲劳强度B. 载荷的循环次数C. 零件的几何形状D. 零件的制造成本答案：D二、简答题1. 简述机械设计中使用材料的基本要求。
答：机械设计中使用材料的基本要求包括：足够的强度和刚度，以承受预期的载荷；良好的韧性和塑性，以适应冲击和变形；良好的耐磨性和耐腐蚀性，以延长使用寿命；良好的加工性能，以便于制造和装配；以及合理的成本效益比。
2. 解释什么是应力集中，并举例说明其在机械设计中的影响。
答：应力集中是指在材料的某些局部区域，由于几何形状、材料不连续性或载荷方式的变化，导致应力值远高于平均应力的现象。
例如，孔、缺口或锐角等几何特征都可能导致应力集中。
在机械设计中，应力集中会增加零件的疲劳破坏风险，因此设计时应尽量避免这些特征或采取相应的措施来降低其影响。
三、计算题1. 一个直径为100mm的圆杆，承受一个垂直于杆轴的拉力F=10kN。
如果材料的许用应力为150MPa，试计算该圆杆的安全性。
答：首先计算圆杆的截面积A，A = π * (D/2)^2 = π * (0.1m / 2)^2 ≈ 0.00785m²。
然后计算圆杆的应力σ，σ = F / A =10,000N / 0.00785m² ≈ 1,272,727Pa。
机械设计基础试题及答案
机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题：1 .凸轮主要由( 凸轮 )，( 从动件 )和 ( 机架 )三个基本构件组成。
2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件，( 滚子 )从动件和( 平底 )从动件。
3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构，( 槽轮)机构，(凸轮间歇)机构和( 不完全齿 ) 机构等几种。
5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的(法面模数 )和(法面压力角 )都相等，齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400，当取c 杆为机架时，它为( 曲柄摇杆 )机构;当取d杆为机架时，则为( 双摇杆 )机构。
8 平面连杆机构当行程速比K( >1 )时，机构就具有急回特性。
9 曲柄摇杆机构产生“死点”位置的条件是：当为( 曲柄 )主动件( 曲柄与机架 )共线时。
13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。
14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。
15 滚动轴承代号为62305/P5;各部分的含义是：“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。
16.螺纹的公称直径是指它的( 大径 )，螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。
17.螺纹的公称直径是指它的 ( 大径 )。
M16*2的含义是 ( 细牙螺纹外径16螺距2 )。
18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承，2_是宽度系列 5是内径代号 )。
机械设计基础_试题及答案(1)
《机械设计基础》期末考试试题一一、填空题(每空1分，共30分)1、构件是机器的__运动____单元体；零件是机器的___制造___单元体，分为___通用___零件和___专用____零件；部件是机器的____装配___单元体。
2、运动副是使两构件___接触_____，同时又具有____确定的相对运动_____的一种联接。
平面运动副可分为____高副____和___低副____。
3、机构处于压力角α=____90_____时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构___无___死点位置，而当摇杆为原动件时，机构__有____死点位置。
4、绘制凸轮轮廓曲线，需已知____基圆半径______、_____从动件运动规律______和凸轮的转向。
6、渐开线标准直齿圆柱齿轮正确啮合的条件为___模数___和___压力角___分别相等。
7．斜齿圆柱齿轮的重合度___大于___直齿圆柱齿轮的重合度，所以斜齿轮传动___平稳___，承载能力___高___，可用于______高速载重______的场合。
二、判断题(每题1分，共10分)1、所有构件一定都是由两个以上零件组成的。
（X）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。
（O）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。
（O）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。
（X）三、选择题(每空2分，共20分)1、若机构由n个活动构件组成，则机构自由度为（C）A、>3nB、=3nC、<3n2、为使机构顺利通过死点，常采用在高速轴上装什么轮增大惯性？（B）A、齿轮B、飞轮C、凸轮3、当曲柄为原动件时，下述哪种机构具有急回特性？（C）A、平行双曲柄机构B、对心曲柄滑块机构C、摆动导杆机构4、凸轮机构中，从动件在推程按等速运动规律上升时，在何处发生刚性冲击？( C )A、推程开始点B、推程结束点C、推程开始点和结束点6、渐开线在基圆上的压力角 为多大？（A）A、0°B、20°C、90°四、简答题(每题3分，共12分)1、说明凸轮机构从动件常用运动规律、冲击特性及应用场合。
机械设计基础习题及答案
机械设计基础习题及答案机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的“死点"位置夹紧工件。
( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
( ) 3．若力的作用线通过矩心，则力矩为零。
( ) 4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5．带传动中，打滑现象是不可避免的。
( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8．平键的工作面是两个侧面。
( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
( ) 10．螺纹中径是螺纹的公称直径。
（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
( ) 12．在运动副中，高副是点接触，低副是线接触。
( ) 13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。
( ) 15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
( )16．周转轮系的自由度一定为1。
( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
( )18．代号为6205的滚动轴承，其内径为25mm。
( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。
6．轴上零件的轴向固定方法有、、、等。
7．常用的滑动轴承材料分为、、三类。
机械设计基础考试试卷一及答案
1√2√3√4×5×6×7×8√9×10×
四、在图中轴左端标注：Fs1→；右端标注：Fs2←
Fs1=Ｆr1/2Y = 2500/（2×1.6）＝781.25N
Fs2=Ｆr2/2Y = 800/（2×1.6）＝250N
Fx+Fs2= 300 + 250 = 550N＜Fs1
可知轴承2被“压紧”，轴承1被“放松”，故
蜗杆应等于蜗轮的端面压力角，蜗杆分度圆导程角应等于蜗轮
分度圆角，且两者方向相同。
5．按照用途不同，链可分为链、牵引链和链三大类。
6.在圆柱齿轮减速器中,为了一般将小齿轮做得比大齿轮宽一些,
强度计算时按齿轮的宽度进行计算.
二、问答题（共16分）
1．在设计软齿面齿轮传动时，为什么常使小齿轮的齿面硬度高于大齿轮齿面
Fa1=Fs1=781.25NFa2=Fs1-Fx=781.25-300 = 481.25N
五、(a) 08—轴承内径40 mm
3—圆锥滚子轴承
(b) 80—键长80 mm
18—键宽18 mm
六、
其中n3 = 0
解得nH= 66.66r / min转向与轮1相同。
Hale Waihona Puke 七、主动斜齿轮为右旋齿轮，从动斜齿轮为左旋齿轮。
硬度30~50HBS？（8分）
2．对闭式蜗杆传动，为什么要进行热平衡计算？（8分）
三、判断题（每小题1分，共10分）
1．推力球轴承只能承受轴向载荷，不能承受径向载荷。（）
2．键联接主要用来联接轴和轴上的传动零件，实现周向固定并传递转矩。（ ）
3．周向固定的目的是防止轴与轴上零件产生相对转动。 （ ）
（1）当要求装锥齿轮和斜齿轮的Ⅱ轴所受的轴向力最小时，Ⅱ轴上斜齿轮的螺旋线方向
机械设计基础作业(一)答案
机械设计基础课程形成性考核作业（一）第1章静力分析基础1．取分离体画受力图时，_CEF_力的指向可以假定，_ABDG_力的指向不能假定。
A．光滑面约束力B．柔体约束力C．铰链约束力D．活动铰链反力E．固定端约束力F．固定端约束力偶矩G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在_B_的方向上，使投影方程简便；矩心应选在_FG_点上，使力矩方程简便。
A．与已知力垂直B．与未知力垂直C．与未知力平行D．任意E．已知力作用点F．未知力作用点G．两未知力交点H．任意点3．画出图示各结构中AB构件的受力图。
4．如图所示吊杆中A、B、C均为铰链连接，已知主动力F＝40kN,AB＝BC＝2m,α＝30︒.求两吊杆的受力的大小。
解：列力平衡方程：又因为 AB=BC第2章常用机构概述1．机构具有确定运动的条件是什么?答：当机构的原动件数等于自由度数时，机构具有确定的运动。
2．什么是运动副？什么是高副？什么是低副？答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。
以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。
3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。
（1）n=7,P L=10, P H=0F=3n-2 P L–P H=3×7-2×10=1C处为复合铰链（2）n=5,P L=7, P H=0F=3n-2 P L–P H=3×5-2×7=1（3）n=7,P L=10, P H=0F=3n-2 P L–P H=3×7-2×10=1（4）n=7,P L=9, P H=1F=3n-2 P L–P H=3×7-2×9-1=2E、E´有一处为虚约束F为局部自由度C处为复合铰链第3章平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时，若取_C为机架，将得到双曲柄机构。
A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2．根据尺寸和机架判断铰链四杆机构的类型。
机械设计基础试题及答案
机械设计基础试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”指的是：A. 材料、工艺、成本B. 强度、刚度、稳定性C. 尺寸、公差、表面粗糙度D. 载荷、应力、变形答案：D2. 材料力学性能中，表示材料抵抗变形的能力是：A. 硬度B. 韧性C. 弹性模量D. 屈服强度答案：C3. 在机械设计中，以下哪个不是常见的传动方式：A. 齿轮传动B. 皮带传动C. 液压传动D. 链条传动答案：C4. 机械零件的疲劳寿命与以下哪个因素无关：A. 材料的疲劳极限B. 零件的尺寸C. 零件的工作条件D. 零件的表面处理答案：B5. 机械设计中，静平衡通常用于：A. 旋转体B. 往复运动体C. 直线运动体D. 静止体答案：B6. 以下哪个不是机械设计中的失效模式：A. 断裂B. 磨损C. 腐蚀D. 过载答案：D7. 机械设计中，动载系数是指：A. 动载荷与静载荷的比值B. 静载荷与动载荷的比值C. 动载荷与静载荷的和D. 动载荷与静载荷的差答案：A8. 在机械设计中，以下哪个不是常见的连接方式：A. 焊接B. 铆接C. 粘接D. 热处理答案：D9. 机械设计中，以下哪个不是常见的润滑方式：A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案：D10. 机械设计中，以下哪个不是常见的密封方式：A. 机械密封B. 填料密封C. 磁力密封D. 橡胶密封答案：C二、简答题（每题10分，共30分）1. 简述机械设计中材料选择的一般原则。
答：机械设计中材料选择的一般原则包括：满足工作条件的要求，如强度、硬度、韧性等；考虑加工工艺性，便于加工成型；考虑经济性，材料成本和加工成本要合理；考虑材料的可获得性，易于采购；考虑环境适应性，如耐温、耐腐蚀等。
2. 解释什么是机械的静平衡和动平衡，并说明它们的区别。
答：静平衡是指在静态条件下，通过调整质量分布，使旋转体的重心与旋转轴线重合，从而消除不平衡力矩。
机械设计基础考试题及答案
机械设计基础考试题及答案第一篇：机械设计基础考试题及答案一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。
2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。
3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。
4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。
5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。
6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。
7.V带传动的主要失效形式是.打滑和疲劳断裂。
8.在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。
9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。
10.工作时只受弯矩不承受转矩的轴称为心轴。
二、选择题（每小题1分，共5分）二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。
A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。
A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。
A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。
A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。
A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。
每小题1分，共8分）三、判断提 X X V X X X X V 1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。
（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
****学院
-- 学年第学期期考试试卷
课程：机械设计基础出卷人：考试类型：闭卷【√】
开卷【】适用班级：
班级学号姓名@ 得分
一、填空题（25分，1分/空）
1．两构件之间为接触的运动副称为低副，引入一个低副将带入个约束。
2．如图所示铰链四杆机构中，若机构
,
以AB杆为机架时，为机构；
以CD杆为机架时，为机构；
以AD杆为机架时，为机构。
3．在凸轮机构从动件的常用运动规律中，、运动规律有柔性冲击。
4．采用标准齿条刀具加工标准齿轮时，其刀具的线与轮坯圆之间做纯滚动；加工变位齿轮时，其刀具的线与轮坯圆之间做纯滚动。
一对相啮合的大小齿轮齿面接触应力的关系是，其接触强度的关系是。
5．普通平键的工作面是，工作时靠传递转矩；其剖面尺寸按选取，其长度根据决定。
6．螺纹常用于联接，螺纹联接常用的防松方法有，和改变联接性质三类。
7．轴按照承载情况可分为、和。
自行车的前轴是，自行车的中轴是。
二、问答题（16分，4分/题）
1．加大四杆机构原动件上的驱动力，能否是该机构越过死点位置为什么
2．一对标准直齿轮，安装中心距比标准值略大，试定性说明以下参数变化情况：（1）齿侧间隙；（2）节圆直径；（3）啮合角；（4）顶隙
3．在机械传动系统中，为什么经常将带传动布置在高速级带传动正常运行的条件是什么
4．移动滚子从动件盘形凸轮机构若出现运动失真，可采取什么改进措施
三、#
四、计算题（49分）
1．某变速箱中，原设计一对直齿轮，其参数为m=2.5mm，z1=15，z2=38；由于两轮轴孔中心距为70mm，试改变设计采用斜齿轮传动，以适应轴孔中心距。
试确定一对斜齿轮的主要参数（模数、齿数、压力角、螺旋角），并判断小齿轮是否根切。
（15分）
2．图示轮系中，已知各轮齿数为：z1= z2′= z3′=15，z2=25，z3= z4=30，z4′=2（左旋），z5=60，z5′=20（m=4mm）。
若n1=500r/min，转向如图所示，求齿条6的线速度v的大小和方向。
（16分）
3．一对30205/P6的圆锥滚子轴承的轴系，轴上径向载荷F R =3000N ，F A =500N ， 尺寸关系如图所示，求两轴承的径向当量动载荷P r1、P r2。
（30205轴承：派生轴向力F S =F r /(2Y)，e=，
当F a /F r ≤e 时，X=1，Y=0；当F a /F r ≥e 时，X=，Y=）（18分）
计算题第2题图
五、 结构改错（10分）
指出下图设计中的错误，并改正。
（注：改正10处以上者满分，对尺寸比例无严格要求，齿轮油润滑，轴承脂润滑，考虑固定可靠、装拆方便、调整容易、润滑及加工工艺合理等，标上编号，用文字说明） 、
答案：
一、填空题（25分，1分/空） 1． 面； 2
2． 双曲柄机构； 双摇杆机构； 曲柄摇杆机构 3． 等加速等减速； 简谐运动
4． 分度线；分度圆；分度线；节圆；相等；不等（小齿轮高） 5． 两侧面；挤压；轴径；轮毂长度 6． 三角形螺纹；摩擦防松；机械防松
(
7． 转轴；心轴；传动轴；心轴；转轴 二、简答题（16分，4分/题）
s2
5． 不能。
根据机构死点的概念，因此时传动角为0°，驱动力有效分力为0，机构无法运动。
加大驱动力
后，传动角仍为0°，驱动力有效分力仍为0。
6． （1）齿侧间隙增加；（2）节圆直径变大；（3）啮合角变大；（4）顶隙变大
7． 因为带传动具有缓冲吸振，传动平稳，噪声小的特点。
正常运行的条件是带和带轮间不发生打滑，带
在一定限度内不发生疲劳损坏。
8． 修改从动件的运动规律，增大基圆半径。
三、 计算题（49分）
3． 解：m n =2.5mm z 1=15 z 2=38 αn =20°
(
小齿轮改为斜齿轮后不会根切。
2．解：
（
齿条速度方向向下
3．
；
、
故轴承１处为松端，轴承２处为紧端。
F a1=294N ，F a2=294+500=794N
四、 构改错（10分）
()
βCos Z Z m a n 221
+=()()946
.070
238155.2221=⨯+⨯=+=a Z Z m Cos n β︒
=8.18β4
.148.181733min =︒⨯==Cos Cos Z Z v βmin
115Z Z >=2002
15151560
303025'4'3'2154325115=⨯⨯⨯⨯⨯⨯=⋅⋅⋅⋅⋅⋅==Z Z Z Z Z Z Z Z n n i '51515min /5.2200
500
n r i n n ====
s m s mm mZ n
r v /01.0/5.102
20
4605.222602'5'
5'5'5==⨯⨯⨯=⨯
=⋅=ππϖY F F r s 211==21s A s F F =+e F F r a <==294.010*******e F F r a >==397.02000
794
22N
F P r r 100011==N
F Y F X P a r r 21507947.120004.0222=⨯+⨯=⋅+⋅=
⑥
⑦
②④⑤⑧⑩
①③⑨
①联轴器上应为通孔②联轴器无轴向定位③键槽位置错误④动静件之间应有间隙⑤轴承盖处应设密封装置⑥应有调整垫片⑦轴承内圈定位过高⑧与轮毂相配的轴段长度应短于轮毂长度⑨轴段过长，不利于轴承安装，应设计为阶梯轴⑩轴承内圈无定位。
