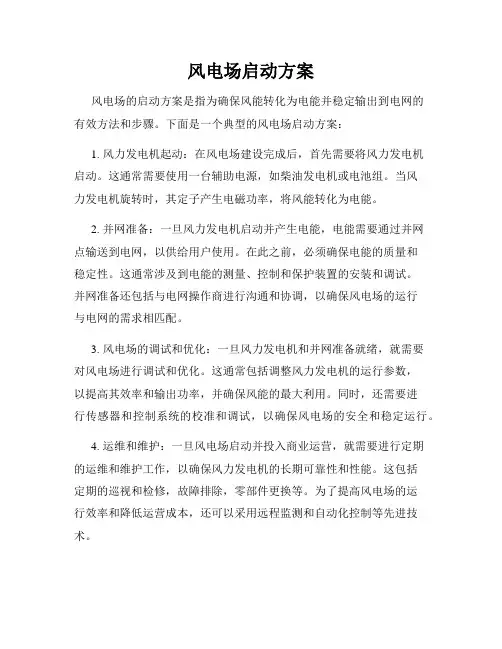

风电场启动方案
风电场启动方案风电场的启动方案是指为确保风能转化为电能并稳定输出到电网的有效方法和步骤。
下面是一个典型的风电场启动方案：1. 风力发电机起动：在风电场建设完成后，首先需要将风力发电机启动。
这通常需要使用一台辅助电源，如柴油发电机或电池组。
当风力发电机旋转时，其定子产生电磁功率，将风能转化为电能。
2. 并网准备：一旦风力发电机启动并产生电能，电能需要通过并网点输送到电网，以供给用户使用。
在此之前，必须确保电能的质量和稳定性。
这通常涉及到电能的测量、控制和保护装置的安装和调试。
并网准备还包括与电网操作商进行沟通和协调，以确保风电场的运行与电网的需求相匹配。
3. 风电场的调试和优化：一旦风力发电机和并网准备就绪，就需要对风电场进行调试和优化。
这通常包括调整风力发电机的运行参数，以提高其效率和输出功率，并确保风能的最大利用。
同时，还需要进行传感器和控制系统的校准和调试，以确保风电场的安全和稳定运行。
4. 运维和维护：一旦风电场启动并投入商业运营，就需要进行定期的运维和维护工作，以确保风力发电机的长期可靠性和性能。
这包括定期的巡视和检修，故障排除，零部件更换等。
为了提高风电场的运行效率和降低运营成本，还可以采用远程监测和自动化控制等先进技术。
以上是一个比较常见的风电场启动方案。
不同的风电场可能会有一些差异，具体的方案需要根据实际情况进行调整和定制。
另外，随着风力发电技术的不断发展和创新，未来的风电场启动方案可能会有更多的改进和进一步优化。
扩展和深入分析：风电场启动方案是确保风电场正常运行的关键步骤之一。
风能作为一种清洁和可再生能源，在全球范围内得到了越来越广泛的应用。
风电场的启动方案不仅关乎电能的可持续供应，还直接关系到电网的稳定性和可靠性。
在风力发电机启动过程中，使用辅助电源是必要的。
柴油发电机通常被用作辅助电源，特别是在风电场刚刚建设完成、还没有接通电网的阶段。
柴油发电机可以提供所需的电能，使风力发电机能够启动并旋转。
风电场升压站安装施工方案
风电场升压站安装施工方案一、施工准备项目概述与施工计划：明确风电场升压站的具体位置、规模及设计要求，制定详细的施工计划，包括时间表、资源分配和关键里程碑。
施工队伍组织：组建具备相应技术资质和施工经验的施工队伍，确保人员配备满足工程需要。
现场勘查与资料收集：对施工现场进行详细勘查，了解地形、地质、气象等条件，收集相关设计图纸、施工规范等技术资料。
物资准备：根据施工进度计划，提前采购并储备所需的设备、材料和工具，确保施工过程中的物资供应。
二、地基开挖与浇筑地基开挖：按照设计要求进行地基开挖，确保开挖尺寸和深度满足设计要求，做好排水措施，防止积水影响工程质量。
基础浇筑：选择合适的混凝土材料，按照设计要求进行基础浇筑，确保浇筑质量，做好养护工作。
三、设备安装与调整设备运输：根据设备尺寸和重量，选择合适的运输方式，确保设备在运输过程中不受损坏。
设备安装：按照设计图纸和规范要求进行设备安装，确保设备安装位置准确、固定牢固。
设备调整：对安装好的设备进行必要的调整，包括水平度、垂直度等，确保设备运行平稳、安全可靠。
四、电缆与管线连接电缆敷设：按照设计要求进行电缆敷设，确保电缆走向合理、固定牢固、标识清晰。
管线连接：按照设计要求进行管线连接，确保连接牢固、密封良好、标识清晰。
五、设备调试与检测设备调试：对安装完成的设备进行调试，包括单机调试和系统联调，确保设备运行正常、性能稳定。
质量检测：对施工质量进行全面检测，包括设备安装质量、电缆连接质量、管线连接质量等，确保工程质量符合要求。
六、接地系统设计与施工接地系统设计：根据设备要求和现场条件设计接地系统，确保接地电阻满足规范要求。
接地施工：按照设计要求进行接地施工，包括接地极埋设、接地线连接等，确保接地系统安全可靠。
七、安全检测与验收安全检测：对施工现场进行定期安全检查，及时发现并消除安全隐患，确保施工安全。
工程验收：按照设计要求和相关规范进行工程验收，确保工程质量符合要求，工程资料齐全、准确。
4、华能风电场典型设计0711(集团)
4.1 风机基础设计原则 ...........................................................................................................................8 4.2 风机基础案例分析 .........................................................................................................................12 4.3 风机基础模块 .................................................................................................................................12 4.4 基础环支撑方案 .............................................................................................................................13 4.5 风机接地典型设计 .........................................................................................................................19
中国华能集风电运行导则(张水群)
6风力发电场的运行
• 6.2风电场监控
• 监控系统的软件操作权限应分级管理，未经授权 不能越级操作。系统操作员应履行审批手续，方 可进行系统的参数设定、数据库修改等；所有操 作必须由两人完成，并作好相关修改记录。
开展对标工作，完善各项运行经济指标的管理与考 核，充分调动运行人员的积极性，不断探索机组最佳经 济运行方式，赶超先进机组水平，提高风电企业的市场 竞争力。
开展机组优化运行工作。风电企业及其所属风电场 （包括风电区域公司集控中心）应开展机组效率试验， 检查风机功率曲线是否合格，优化运行控制策略，提高 风能利用率。
运行工作计划应将指标和工作任务逐层分解落实到责任 人，定期检查、考核、评比和统计、分析。
风电企业应每月召开一次公司级运行分析会议，总结分 析上月安全、经济指标完成情况，对各风电场运行情况 、技术监督指标、可靠性指标、设备系统存在的问题提 出改进措施并跟踪落实。
运行分析事例讲解。。。。。。
运行规程和系统图应经风电企业主管生产领导批准，报上级公司备 案。每隔3～5年或设备系统有较大变化时，应对运行规程及系统 图进行一次全面修编，并履行必要的审批手续。
当运行设备系统发生变更时，应及时对运行规程及系统图进行补充 或修订。在变更设备或系统投运前，应组织运行人员对修订后的规 程及系统图进行学习。
涉网设备的调度和运行操作，服从电网调度机构 的统一调度管理，接受电网调度人员的调度和指 挥。
任何人不得违规干预值长正常的运行指挥。当场内
出现威胁人身或设备安全的情况时，值长应依据运行规程和事故处理原则
风力发电项目升压站土建施工工程施工组织设计
风力发电项目升压站土建施工工程施工组织设计1. 项目背景本文档旨在提供风力发电项目升压站土建施工工程的施工组织设计。
2. 施工组织设计目标本次施工的目标是确保升压站土建工程按照设计要求、施工规范和安全标准进行顺利施工，并完成施工任务。
3. 施工组织设计内容3.1 施工人员组织根据工程的复杂性和施工任务的需求，合理安排施工人员的数量和职责分工。
确保施工人员具备相关资质和经验，能够熟练使用所需工具和设备。
3.2 施工设备和材料准备根据施工计划和工期要求，提前准备所需的施工设备和材料。
确保设备的正常运行和材料的供应充足，以避免施工延误。
3.3 施工技术方案制定详细的施工技术方案，包括施工方法、工序安排、质量控制措施等。
确保施工过程符合相关法规和标准，保证工程质量和安全。
3.4 施工进度计划编制合理的施工进度计划，合理安排各项施工任务的时序关系和工期。
确保施工工序的衔接紧密，以提高施工效率和加快工程进度。
3.5 安全管理措施建立健全的安全管理制度和安全防护措施，确保施工过程中的人身安全和工程设施的完整性。
加强安全培训和监督，提高施工人员的安全意识和技能。
4. 施工组织设计实施根据施工组织设计内容，制定详细的施工实施方案。
明确责任人和各项任务的执行时限，确保施工组织设计的有效实施，并进行适时的调整和优化。
5. 施工组织设计验收在施工过程中，对施工组织设计的执行情况进行监督和检查。
及时发现和解决施工中的问题和难题，确保施工组织设计的有效性和可行性。
6. 总结通过有效的施工组织设计，可以提高升压站土建施工工程的施工效率和质量，保证工程的安全和可靠运行。
风电场升压站施工流程解析
风电场升压站施工流程解析风电是目前发展迅速的可再生能源之一，风电场的升压站是风电场内的关键设施之一。
本文将就风电场升压站的施工流程进行详细分析。
一、前期准备工作风电场升压站施工之前需要进行充分的前期准备工作。
首先是确定升压站的设计方案，包括站房位置、设备配置、线路规划等。
其次是进行环境评估和土地调查，确保升压站的建设符合相关法规和环保要求。
同时还需要进行资金筹备和与相关政府部门的沟通协调等工作。
二、土建施工阶段风电场升压站的土建施工是整个施工过程的第一步。
主要包括场地平整、基础浇筑、主体结构搭建等工作。
首先，需要对升压站的选址进行土地平整，确保建设的基础条件良好。
接下来进行基础浇筑工作，包括基础基坑的挖掘、钢筋绑扎和混凝土浇筑等。
最后是升压站主体结构的搭建，包括站房的搭建和设备安装等。
三、电气设备安装调试阶段升压站的电气设备安装调试是施工的重要环节。
在这个阶段，需要完成高压设备、变压器等设备的安装和接线工作。
同时还需要进行电力系统的调试，确保设备的正常运行和电力传输的可靠性。
此外，还需要对升压站进行地线接地和防雷装置的安装工作。
四、安全监测与验收阶段在施工的最后阶段，需要进行安全监测和验收工作。
在这个阶段，相关部门会对升压站的施工质量、安全防护措施等进行全面检查。
只有通过验收，升压站才能正式投入运行。
同时还需要进行安全监测，对升压站的设备和系统进行长期的运行监测，确保运行安全可靠。
总结风电场升压站的施工流程是一个复杂而严谨的过程，需要各个方面的协调配合。
通过前期准备工作、土建施工、电气设备安装调试和安全监测与验收阶段的有序进行，才能确保升压站的建设和运行质量。
随着风电行业的不断发展，相信风电场升压站的施工流程会越来越完善，为风电产业的发展做出更大的贡献。
（文末字数：535字）。
风电场启动方案(DOC)
XXX风电场工程启动方案批准：审核：编制：二○一一年十一月- 1 -目录一、工程概况 (1)二、编制依据 (1)三、启动范围 (2)四、启动前一、二次系统检查 (2)五、启动前应具备的条件 (3)六、XXX风电场251长兴线间隔更换CT、220kV母线及252牛长线间隔充电 (4)七、220kV牛长线线路充电 (5)八、XXX风电场251牛长线间隔及220kV母线充电 (5)九、升压站24小时试运行 (6)十、注意事项 (6)十一、启动委员会名单及组织机构 (7)一、工程概况1. XXX风电场部分XXX风电场配套工程在220kVXX风电场本期扩建220kV出线间隔一个，更换251长兴线间隔CT一组（由800/5更换为1200/5），更换XXX 风电场220kV母线为双分裂母线2×LGJ-400，更改兴广变251长兴线间隔CT计量变比（600/5更改为1200/5）。
该工程由内蒙古电力勘测设计院设计，长江三峡技术经济发展有限公司监理，内蒙古送变电有限责任公司安装，内蒙古电力科学研究院分公司调试。
2. XXX风电场部分XXX风电场变电站由内蒙古电力勘测设计院设计，长江三峡技术经济发展有限公司监理，内蒙古送变电有限责任公司安装，内蒙古电力科学研究院分公司调试。
变电站安装220kV主变压器二台，单台容量为100MVA。
220kV一次主接线为单母线接线，包括一个进线间隔，两个主变间隔，一个PT间隔。
35kV一次主接线为单母分段接线，干式所用变二台，SVG无功补偿两套，一组容量13.5Mvar，一组容量为12.5Mvar，总容量26Mvar。
二、编制依据《GB 50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范》《继电保护及电网安全自动装置检验条例》《GB 14285-93 继电保护和安全自动装置技术规程》《DL/T550-94 地区电网调度自动化功能规范》《DL 5002-91 地区电网调度自动化设计技术规程》《DL 516-93 电网调度自动化系统运行管理规程》设计院设计图纸。
中国华能集团公司风电场工程设计导则
中国华能集团公司风电场工程设计导则目录1 范围1.1本导则适用于中国华能集团公司及其全资、控股公司所属或管理的国内建设的陆上风电场工程，在国外投资建设的工程可参照执行。
1.2本导则适用于装机容量为50MW级以上的并网型风电场工程设计，其他规模和离网型风电场工程可参照执行。
1.3本导则适用于风电机组单机容量为750kM级以上的风电场工场设计，其它机组可参照执行。
1.4本导则适用于新建和扩建的风电场工程设计，改建工程的设计可参照执行。
1.5本导则由中国华能集团公司负责解释。
2 总则2.1 为贯彻落实中国华能集团公司“两高一低”（高速度、高质量、低造价）的基建方针，按照“安、快、好、少、廉”的基建工作管理要求，规范和促进中国华能集团公司所属区域公司、产业公司的风电场工程建设工作，统一和明确设计标准，特制定本导则。
2.2 本导则作为中国华能集团公司的企业标准，如与国家的强制性标准不一致时，应按照国家标准执行。
2.3 本导则按国家和行业现行的标准、规程、规范编制。
如遇标准、规程、规范调整或新增，则以最新颁布的标准、规程、规范为准。
2.4 风电场工程设计一般包括风电场和升压变电站（开关站）两部分，风电所长勤务员接入系统设计按有关规定执行。
2.5 风电场工程设计的基本原则1 风电场工程设计应符合安全可靠、技术先进和经济适用的要求；2 风电场工程设计应在工程中长期规划的基础上进行，应正确处理近期建设和远期规划的关系，充分考虑后期工程建设的可能性；3风电场工程设计应充分利用场区已有的设施，统筹考虑分期建设情况，避免重复建设；4 风电场工程设计中，工程建设用地应与规划、国土等部门相直辖市，必须坚持节约用地、集约用地的原则；5 风电场工程设计应落实环境保护和水土保持措施，减少工程建设对环境和植被的破坏；6 风电场工程设计应采用先进技术、先进方法，减少损耗，以达到节能降耗的目的；7 风电场工程设计应符合劳动安全与工业卫生的要求，落实安全预评价提出的安全对策措施；8 风电场工程生产运营管理模式一般考虑“无人值班、少人值守”的原则。
风电场升压站安装施工方案
风电场升压站安装施工方案1. 引言本文档是风电场升压站安装施工方案的详细说明。
风电场升压站是将风力发电机的低压电能升压为高压电能的重要设备。
本方案旨在确保在施工过程中安全可靠地完成升压站的安装，并且满足相关设计和标准要求。
2. 施工前准备工作在正式开始升压站的安装施工前，需要进行以下准备工作：•进行施工环境的评估和准备，包括场地清理、平整和清理升压站安装区域周围的障碍物。
•检查所需施工材料的到位情况，包括电缆、变压器、开关设备等。
•确保所需施工工具和设备的准备就绪，包括起重设备、电焊机、螺丝刀等。
•制定详细的施工计划，并确定施工队伍的组织和分工。
3. 安装施工步骤3.1 地基施工地基施工是升压站安装施工的第一步，需要遵循以下步骤：1.根据设计要求和标准规范的要求，对升压站的基础进行测量和标定。
2.进行地基开挖工作，确保地基的稳定和坚固。
3.在地基上进行混凝土浇筑，并按照设计要求进行固化和养护。
3.2 设备安装设备安装是升压站安装的核心部分，需要按照以下步骤进行：1.确保所需设备的顺利运达施工现场，并进行入库验收。
2.根据设备平面布置图，进行设备的安装和调整。
3.连接设备之间的电缆和管线，并进行绝缘和保护措施。
4.进行设备的调试和检测，确保设备运行正常并符合设计要求。
3.3 接地施工升压站的接地是保证安全运行的重要环节，需要按照以下步骤进行：1.进行接地系统的设计和布置，确保接地电阻满足要求。
2.进行接地引下线的埋地施工，以保证接地系统的可靠性。
3.进行接地系统的连接和焊接。
3.4 安全检测安装施工完成后，需要进行安全检测以确保升压站的安全可靠性。
安全检测的步骤包括：1.对电缆和接地系统进行绝缘测试，确保系统不存在漏电和不良接触。
2.对设备进行运行测试，检测设备的启动和停止功能是否正常。
3.对升压站进行整体运行测试，确保各项功能和指标符合设计要求。
4. 施工安全措施升压站安装施工过程中，需要采取一系列安全措施以确保施工人员的安全，包括：1.提供必要的安全防护设施，如安全帽、安全鞋、防尘面具等。
创华能湖南苏宝顶风电场150MW工程鲁班奖工程实施方案
创华能湖南苏宝顶风电场150MW工程鲁班奖工程实施方案华能湖南苏宝顶风电场150MW工程升压站建筑工程(#7标段)创国家优质工程实施方案编制: 谭振国审核: 刘益民批准: 邹秋菊湖南省第五工程有限公司华能湖南苏宝顶风电场150MW工程升压站建筑工程,#7标段,项目经理部2014年04月01日industrialization of coal industry development research, overall has a new improvement and change. 2, further standardizing services andChief of the Conference reception, focus on improving the quality of service. For each municipal government held a meeting, we all take 关于华能湖南苏宝顶风电场150MW升压站建筑工程创国家优质工程实施方案一、实施方案目的为了树立企业的品牌、增强企业的凝聚力、提高技术管理人员的质量意识、提升企业的管理水平和凝聚力～从而提高企业总体的质量水平以及团结、奋发、向上的团队精神,确保企业质量方针在工程施工过程中自始至终得以认真贯彻执行～并通过严谨的技术管理与质量保证措施最终确保项目质量目标的顺利实现。
二、方案的策划与管理1、目标确定目标管理是整个创优活动的开始～工程开工前～根据华能湖南苏宝顶风电场150MW工程工程总体质量目标、工期目标、业主的要求和安全文明施工目标～结合工程的具体情况和特点～确定工程的各阶段目标～还要将质量目标层层分解～落实到各分部、分项工程。
2、建立完善的项目管理体系组建项目部时～对华能湖南苏宝顶风电场150MW工程岗位的设臵要科学合理～职责分明,人员选配上要由有创优经验、组织能力强、有责任感、技术过硬的管理人员组成能打硬仗的项目管理班子。
风电场检修规程
G L Z D GLZD-2014-003检修规程2014-09- 发布 2014-09—实施前言为统一华能湖南风电场设备检修的质量工艺，规范检修质量的检验标准，保证机组安全经济运行，特编写本规程.制定本规程的依据是标准化系列法规、标准和与本规程相关的上级部门的技术标准，由于编写人员水平有限及缺乏相关资料支持,在编写过程中本规程难免存在一些问题，本版本为试行版，机组运行一年后，再版时给与修订完善。
本规程由华能湖南风电有限责任公司工程部提出。
本规程从发布之日起，华能湖南风电有限责任公司风电场及有关部门均应遵照执行。
本规程适用于华能湖南风电场设备检修工作，所有运维人员、专业技术人员、生产管理相关人员应熟悉并遵守本规程.目录前言 (2)1 适用范围 (4)2 规范性引用文件 (1)3 总则 (3)3。
1 总体要求 (3)3.2 对工器具和备品配件的要求 (3)3.3 对检修维护人员的要求 (3)3.4 对检修过程的要求 (4)3.4。
1 检修前准备 (4)3。
4.2 检修过程控制 (4)3.5.2 检修维护总结与评价 (5)3.5.3 检修文件整理 (5)4 电控部分检修维护规程 (5)4.1 主变压器检修维护规程 (5)4。
1。
1 主变概述 (5)4.1.2 技术参数 (6)4.1。
3 检修项目及周期 (7)4。
1。
4 检修程序 (8)4。
1.5 器身各部件检修项目 (9)4。
2 箱式变电站及站用变压器检修维护规程 (10)4.2。
1 概述 (10)4.2.2 主要技术参数 (11)4.2.3 检修项目与周期 (12)4。
2。
4 异常运行与故障处理 (13)4。
2.5 试验项目及周期 (14)4.3 电力电缆检修维护规程 (15)4.3.1 概述 (15)4.3.2 检修项目及周期 (15)4.3。
3 检修要求 (16)4。
4 GIS及室外配电系统检修维护规程 (17)4.4.1 概述 (17)4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华能小草湖南风电一场接入系统启动方案编制：雷利民（安装调试）周建武（业主）王建亮（业主）审核：张文吉（监理）兰赣群（安装调试）赵锞（业主）批准：宋东明华能吐鲁番风力发电有限公司2013年05月16日一、工程概况华能小草湖南风电一场位于托克逊小草湖地区，海拔高度520—570米，属于平原戈壁地貌。
华能吐鲁番风力发电有限公司在该区域规划风电开发总容量200兆瓦，白杨河一、二期工程装机容量为99兆瓦，本工程装机容量为49.5兆瓦,共计发电机组33台，采用广东明阳风电集团有限公司生产的双馈型风力发电机组，单台容量为1500千瓦。
华能小草湖南风电一场建设110kV升压站一座，110kV采用线-变组接线方式，设置一台100000kVA升压变压器,该升压站110kV线路接入220kV顺唐变并网运行，输电线路全长约10千米。
二、计划投产日期：2013 年05月日三、设备调度命名与编号110kV能顺风一线断路器编号为1254，#3主变低压侧断路器编号为3503。
其它设备命名和编号详见华能小草湖南风电一场电气主接线图。
四、启动范围1.110kV能顺风一线断路器间隔。
2.110kV 线路电压互感器。
3.#3主变及两侧断路器间隔。
4.35kV 母线断路器间隔及其附属设备。
5.35kV #9集电线路断路器、#10集电线路断路器、#11集电线路断路器、#12集电线路断路器、SVC组合电容器支路断路器、独立电容支路断路器、35kV接地变断路器、#2站用变断路器。
6.上述设备对应的二次保护及自动化系统。
五、启动前准备工作1.本次待投产的基建设备全部竣工，经质检验收签证，具备投运条件。
2.启动范围内接地线已拆除,所有关于本次投产设备的工作票已结束。
3.本次投产的断路器、刀闸设备均已标明正确的名称、编号并与计算机监控相符。
4.站内需带电设备部分均应有围栏或警告牌，非带电部分均应已断开或隔离。
5.电缆管口、断路器操作箱、端子箱、保护屏电缆进线孔洞已封堵，门窗防止小动物进入的措施完善。
6.站内配备足够的消防设施及绝缘用具，消防系统能正常运行。
7.设备外壳接地均良好、地网接地电阻试验合格，符合相关规程要求。
8.新投产的所有设备遥信、遥测、远动信息正常传送中调、地调。
9.所有待投运的断路器、刀闸、接地刀均在分闸位置。
10.所有待投运保护定值按定值通知单要求整定完毕，压板投退符合投运要求，保护完成整组传动试验。
11.待投产线路的线路参数测试完成且合格，光纤保护能正常投运。
12.启动前检查待启动设备的油位、压力正常。
13.启动前安装人员会同运行人员对设备进行检查、交底。
操作人员应按启动方案要求正确填写操作票并通过监护人员审核。
14.启动当天待投运线路及变电站站内电气设备测试绝缘电阻合格。
15.启动前记录所有待投产设备的电度表底数并报有关调度备案。
16.检查直流系统、蓄电池组运行正常。
17.检查通讯装备、照明设施保持在正常状态。
18.检查所有箱变低压侧断路器在分闸位置。
19.启动当天，负责设备操作任务的人员为安装调试单位人员，操作第一监护人为安装调试单位人员，操作第二监护人为厂站运行值班人员。
20.以上各项检查符合要求后，由各小组负责人向启动委员会汇报，经启动委员会批准后方可进行启动。
六、启动前运行方式1. 110kV能顺风一线在冷备用状态，即所有断路器、刀闸及地刀在断开位置。
2. 110kV线路电压互感器所有刀闸及地刀在断开位置。
3. #3主变在冷备用状态，即#3主变高、低压侧所有断路器、刀闸及地刀在断开位置。
4. 35kV母线在冷备用状态，即与母线连接的所有集电线路、SVC组合电容器、独立电容器、PT及站用变、接地变所有断路器、刀闸及地刀在断开位置。
5.全站所有二次保护、测控及综合自动化装置均正常带电运行。
6.按调度要求投退110kV能顺风一线相关保护及压板。
7.调度要求投退3号主变相关保护及压板。
按保护定值单要求，申请调度将#3主变高后备I段复压过流时间改为0.2s，退出I段方向保护；将#3主变低后备I段复压过流时间改为0.2s，退出I段方向保护。
8.启动前安装调试单位及值班人员应确认上述一、二次设备在规定状态。
七、安全措施及应急处置1.所有参加启动试验的人员必须遵守《电力安全作业规程》、《风电场安全规程》。
2.华能小草湖南风电一场升压站消防设施配置齐全且能正常使用。
3.检查110kV线路1254断路器，12541、12547、1254Y隔离刀闸，12541D、12547D1、12547D2、1254YD接地刀闸在拉开位置；检查#3主变中性点接地刀闸在拉开位置；检查#3主变低压侧3503断路器在断开位置，小车摇至试验位置；检查35kV开关柜所有断路器在断开位置，小车摇至试验位置，接地刀闸均在拉开位置。
4.华能小草湖南风电一场升压站110kV能顺风一线间隔、#3主变及所属间隔、35kV母线及所属间隔临时安全措施已拆除。
5.华能小草湖南风电一场升压站启动过程中发生异常应立即终止启动投运。
八、组织关系1.启委会：负责工程启动前及启动过程中的组织、指挥和协调，审批启动方案及调整方案，确认工程是否具备启动条件，确定启动时间，对启动中出现的重大情况作出决定。
启委会可授权启动试运指挥组负责启动工作指挥。
2.启动总指挥：根据启委会的授权，由启动试运指挥组组长或副组长担任，负责启动期间启动范围内设备的事故处理，协调启动操作与调试试验的衔接，向启委会汇报启动工作有关情况。
3.值班调度员：负责系统操作指令的下发，并在系统允许的条件下为新设备启动工作提供所需的系统条件。
4.华能小草湖南风电一场运行值班人员：按照调度下发的指令进行操作，在操作过程严格执行操作票制度、操作复诵制，每操作完成向调度汇报。
九、启动操作原则步骤（一）向调度汇报设备状态1.启委会通知调度：华能小草湖南风电一场110kV能顺风一线间隔、#3主变间隔、35kV母线及辅助设备已安装调试结束并经验收合格，具备投运条件，可以启动投运。
2.华能小草湖南风电一场运行值班长报地调：华能小草湖南风电一场有关新建110kV能顺风一线及其间隔；#3主变间隔的作业已全部结束，110kV能顺风一线及其间隔、#3主变间隔及其一、二次设备全部安装调试完毕，自设安全措施已全部拆除，人员已全部退出现场，一次相序正确，110kV能顺风一线具备投运条件。
（二）华能小草湖南风电一场倒送电1.110kV能顺风一线送电步骤1）根据调度要求110kV能顺风一线送电正常2.华能小草湖南风电一场#3主变充电步骤1）检查110kV能顺风一线12547D2、12547D1、12541D、1254YD接地刀闸均在断开位置。
2）检查110kV能顺风一线12541、12547、1254Y隔离刀闸在断开位置。
3）检查110kV能顺风一线1254断路器在断开位置。
4）检查#3主变113D中性点接地刀闸在断开位置。
5）检查#3主变低压侧3503断路器在断开位置，小车在试验位置。
6）合上110kV线路PT 1254Y隔离刀闸，核相正常后，合上电压二次快速开关。
7）合上110kV能顺风一线12541隔离刀闸。
8）合上110kV能顺风一线12547隔离刀闸。
9）合上#3主变中性点113D接地刀闸。
10）将#3主变低压侧3503断路器小车摇至工作位置。
11）合上110kV能顺风一线1254开关操作及电机储能电源开关。
12）联系调度，合上110kV能顺风一线1254断路器,对#3主变第一次充电，检查主变充电正常，记录主变励磁涌流。
13）10分钟后，联系调度，断开#3主变高压侧1254断路器，检查主变无异常。
14）5分钟后，联系调度，合上110kV能顺风一线1254断路器对主变第二次充电，检查主变充电正常，记录主变励磁涌流。
15）10分钟后，联系调度，断开#3主变高压侧1254断路器，检查主变无异常。
16）5分钟后，联系调度，合上110kV能顺风一线1254断路器对主变第三次充电，检查主变充电正常，记录主变励磁涌流，#3主变带电运行。
17）重复以上步骤，完成3号主变五次充电，检查主变充电正常，确认主变高压侧1254断路器在合位。
3.华能小草湖南风电一场35kV母线充电步骤1）合上35kV母线PT 353Y隔离开关，送上电压二次快速开关。
2）合上#3主变低压侧3503开关操作及电机储能电源开关。
3）合上#3主变低压侧3503断路器对35kV母线第一次充电。
检查35kV母线充电正常，无异常现象。
4）重复以上步骤，完成35kV母线三次充电，检查母线充电正常。
5）通知调试人员检查35kV 母线PT二次电压应正常，并将110kV线路PT电压与35kV母线PT电压进线二次核相，正常后汇报启委会。
6）根据调度度要求调整#3主变分接开关正、负一档，观察并记录35kV母线电压变化，将#3主变分接开关调至档。
7）拉开#3主变110kV中性点113D接地刀闸。
8）恢复110kV能顺风一线、#3主变高后备、低后备保护定值与定值清单一致。
4.华能小草湖南一风电场35kV电容器、站用变及接地变送电步骤1）检查35kV 接地变3535断路器在断开位置，小车在试验位置，接地刀闸在断开位置。
2）接地变中性点接地刀闸35359D在断开位置。
3）检查35kV #2站用变35S1断路器在断开位置，小车在试验位置，35S17D接地刀闸在断开位置。
8）将35kV 接地变3535断路器小车摇至工作位置。
9）华能小草湖南风电一场：合上接地变中性点35359D 接地刀闸。
10）将35kV #2站用变35S1断路器小车摇至工作位置。
11）合上#2站用变35S1断路器，对#2站用变冲击3次，每次持续10分钟，间隔5分钟，3次冲击完成后，#2站用变正常带电。
12）在400V开关柜上对#1站用变及#2站用变低压侧电压进线核相序正确。
13）在400V开关柜上断开#1站用变低压侧开关，确定断开后迅速合上#2站用变低压侧开关。
14合上接地变35kV断路器，对接地变冲击3次，每次持续10分钟，间隔5分钟，3次冲击完成后，通知调试人员对接地变进线带负荷测试。
测试完成并确认正确后，断开接地变35kV断路器。
15通知调试人员对110kV能顺风一线、#3主变带负荷测试。
5.35V 母线开关柜送电1）35kV #9集电线路由冷备用转运行。
2）35kV #10集电线路由冷备用转运行。
3）35kV #11集电线路由冷备用转运行。
4）35kV #12集电线路由冷备用转运行。
5）35kV SVC组合电容器支路由冷备用转运行。
6）35kV 独立电容器支路由冷备用转运行。
7）35kV 接地变由冷备用转运行。
8）检查各开关柜仪表是否正常。
9）联系中调，请求机组并网启机。
(三）箱变送电及机组启机并网1.办理保证安全的组织措施、技术施工。
