传感器试卷及答案5

《传感器与检测技术》试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。

（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。

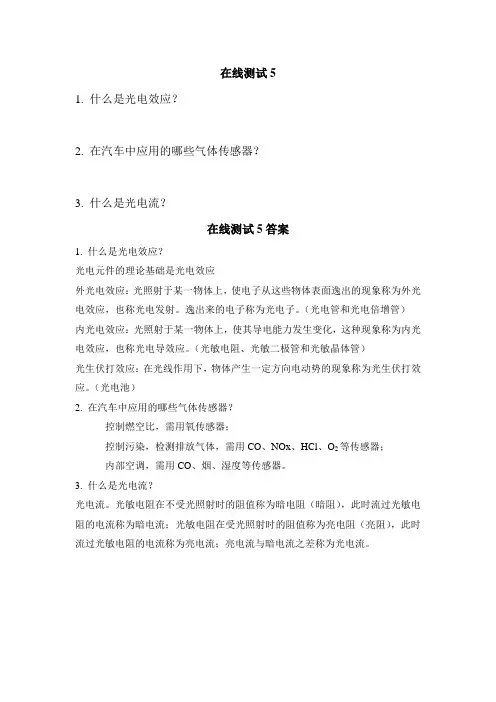

3、光电传感器的理论基础是光电效应。

通常把光线照射到物体表面后产生的光电效应分为三类。

第一类是利用在光线作用下光电子逸出233物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池、光电仪表。

4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。

在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。

5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。

相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。

（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。

（2分）9. 电位器传器的（线性），假定电位器全长为Xmax, 其总电阻为Rmax ，它的滑臂间的阻值可以用Rx = （① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax ）来计算，其中电阻灵敏度Rr=（① 2p(b+h)/At , ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h)）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。

2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。

3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。

4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。

5、热电偶所产生的热电热是由两种导体的接触电热和单一导体的温差电热组成。

2、电阻应变片式传感器按制造材料可分为① _金属_ 材料和②____半导体__体材料。

它们在受到外力作用时电阻发生变化，其中①的电阻变化主要是由 _电阻应变效应 形成的，而②的电阻变化主要是由 温度效应造成的。

半导体 材料传感器的灵敏度较大。

3、在变压器式传感器中，原方和副方互感M 的大小与 绕组匝数 成正比，与 穿过线圈的磁通_成正比，与磁回路中 磁阻成反比，而单个空气隙磁阻的大小可用公式 __ 表示。

1.热电偶所产生的热电势是由两种导体的接触电势和单一导体的温差电势组成的，其表达式为E ab （T,T o ）=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ⎰+-。

在热电偶温度补偿中，补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。

（7分）3.电位器或电阻传感器按特性不同，可分为线性电位器和非线性电位器。

线性电位器的理想空载特性曲线具有严格的线性关系。

假定电位器全长为Xmax ，其总电阻为Rmax ，它的滑臂间的阻值可以用Rx=max R max X X⋅来计算。

假定加在电位器A 、B 之间的电压为Vmax ，则输出电压为Vx=max V max X X⋅。

其电阻灵敏度R I =At )h b (2+ρ。

电压灵敏度R U=At )hb(2 I +ρ⋅。

（7分）5.磁电式传感器是利用导体和磁场发生相对运动而在导体两端产生感应电势的。

而霍尔式传感器为霍尔元件在磁场中有电磁效应（霍尔效应）而输出电势的。

霍尔式传感器可用来测量电流，磁场，位移，压力。

（6分）8.测量系统的静态特性指标通常用输入量与输出量的对应关系来表征（5分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大②减小③不变）。

2、平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型②变极距型③变介电常数型）是线性的关系。

3、在变压器式传感器中，原方和副方互感M的大小与原方线圈的匝数成（①正比②反比③不成比例）简答题二、用镍铬-镍硅热电偶测量某低温箱温度，把热电偶直接与电位差计相连接。

在某时刻，从电位差计测得热电势为-1.19mv，此时电位差计所处的环境温度为15℃，试求该时刻温箱的温度是多少度？（20分）2 简述热电偶的工作原理。

（6分）答：热电偶的测温原理基于物理的“热电效应”。

所谓热电效应，就是当不同材料的导体组成一个闭合回路时，若两个结点的温度不同，那么在回路中将会产生电动势的现象。

两点间的温差越大，产生的电动势就越大。

引入适当的测量电路测量电动势的大小，就可测得温度的大小。

3 以石英晶体为例简述压电效应产生的原理。

（6分）答：石英晶体在沿一定的方向受到外力的作用变形时，由于内部电极化现象同时在两个表面上产生符号相反的电荷，当外力去掉后，恢复到不带电的状态；而当作用力方向改变时，电荷的极性随着改变。

晶体受力所产生的电荷量与外力的大小成正比。

这种现象称为正压电效应。

反之，如对石英晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随之消失，称为逆压电效应。

石英晶体整个晶体是中性的，受外力作用而变形时，没有体积变形压电效应，但它具有良好的厚度变形和长度变形压电效应。

4简述电阻应变片式传感器的工作原理（6分）答：电阻应变片的工作原理是基于电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。

1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？（10分）答：传感器的特性是指传感器所特有性质的总称。

而传感器的输入输出特性是其基本特性，一般把传感器作为二端网络研究时，输入输出特性是二端网络的外部特性，即输入量和输出量的对应关系。

由于输入量的状态（静态、动态）不同分静态特性和动态特性。

静态特性是指当输入量为常量或变化极慢时传感器输入-输出特性。

动态特性指当输入量随时间变化时传感器的输入-输出特性。

可以从时域和频域来研究动态特性2、简述霍尔电动势产生的原理。

（5分）答：一块半导体薄片置于磁感应强度为B的磁场(磁场方向垂直于薄片)中，当有电流I流过时，电子受到洛仑兹力作用而发生偏转。

结果在半导体的后端面上电子有所积累。

而前端面缺少电子，因此后端面带负电，前端面带正电，在前后端面形成电场，该电场产生的力阻止电子继续偏转当两力相平衡时，电子积累也平衡，这时在垂直于电流和磁场的方向上将产生电场，相应的电势称为霍尔电势U H。

3、分析应变片式传感器在使用单臂电桥测量电路时由于温度变化而产生测量误差的过程。

（10分）答：在外界温度变化的条件下，由于敏感栅温度系数t α及栅丝与试件膨胀系数（s g ββ与）之差异性而产生虚假应变输出有时会产生与真实应变同数量级的误差。

二、寄生电容与电容传感器相关联影响传感器的灵敏度，它的变化为虚假信号影响传感器的精度。

试阐述消除和减小寄生电容影响的几种方法和原理。

（15分）三、在生产过程中测量金属板的厚度，非金属板材的镀层厚度时常用涡流传感器。

试简要叙述说明利用涡流传感器测量金属板厚度的工作原理及实现工艺。

（15）1 光纤传感器的工作原理。

（4分）答：光导纤维工作的基础是光的全内反射，当射入的光线的入射角大于纤维包层间的临界角时，就会在光纤的接口上产生全内反射，并在光纤内部以后的角度反复逐次反射，直至传递到另一端面。

光纤传感器利用光导纤维，按其工作原理来分有功能型（或称物性型、传感型）与非功能型（或称结构型、传光型）两大类。

功能型光纤传感器其光纤不仅作为光传播的的波导，而且具有测量的功能。

非功能型光纤传感器其光纤只是作为传光的媒介，还需加上其他敏感元件才能组成传感器。

5、什么是传感器静态特性。

（4分）答：传感器的静态特性是指当输入量为常量或变化极慢时传感器输入—输出特性。

三、什么叫做热电动势、接触电动势和温差电动势？说明势电偶测温原理及其工作定律的应用。

分析热电偶测温的误差因素，并说明减小误差的方法（10分）答：①热电动势：两种不同材料的导体（或半导体）A 、B 串接成一个闭合回路，并使两个结点处于不同的温度下，那么回路中就会存在热电势。

因而有电流产生相应的热电势称为温差电势或塞贝克电势，通称热电势。

②接触电动势：接触电势是由两种不同导体的自由电子，其密度不同而在接触处形成的热电势。

它的大小取决于两导体的性质及接触点的温度，而与导体的形状和尺寸无关。

③温差电动势：是在同一根导体中，由于两端温度不同而产生的一种电势。

④热电偶测温原理：热电偶的测温原理基于物理的“热电效应”。

所谓热电效应，就是当不同材料的导体组成一个闭合回路时，若两个结点的温度不同，那么在回路中将会产生电动势的现象。

两点间的温差越大，产生的电动势就越大。

引入适当的测量电路测量电动势的大小，就可测得温度的大小。

⑤热电偶三定律a 中间导体定律热电偶测温时，若在回路中插入中间导体，只要中间导体两端的温度相同，则对热电偶回路总的热电势不产生影响。

在用热电偶测温时，连接导线及显示一起等均可看成中间导体。

b 中间温度定律任何两种均匀材料组成的热电偶，热端为T ，冷端为0T 时的热电势等于该热电偶热端为T 冷端为n T 时的热电势与同一热电偶热端为n T ，冷端为0T 时热电势的代数和。

应用：对热电偶冷端不为C 00时，可用中间温度定律加以修正。

热电偶的长度不够时，可根据中间温度定律选用适当的补偿线路。

c 参考电极定律如果A 、B 两种导体（热电极）分别与第三种导体C （参考电极）组成的热电偶在结点温度为（T ，0T ）时分别为()0,T T E AC ，()0,T T E BC ，那么爱相同温度下，又A 、B 两热电极配对后的热电势为()()()000,,,T T E T T E T T E BC AC AB -=实用价值：可大大简化热电偶的选配工作。
