温度采集报警系统原理简介概要
温度采集模块工作原理
温度采集模块工作原理

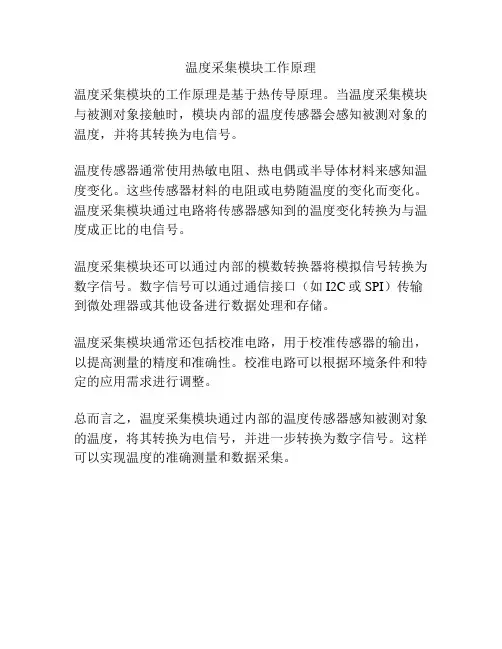

温度采集模块的工作原理是基于热传导原理。
当温度采集模块与被测对象接触时，模块内部的温度传感器会感知被测对象的温度，并将其转换为电信号。
温度传感器通常使用热敏电阻、热电偶或半导体材料来感知温度变化。
这些传感器材料的电阻或电势随温度的变化而变化。
温度采集模块通过电路将传感器感知到的温度变化转换为与温度成正比的电信号。
温度采集模块还可以通过内部的模数转换器将模拟信号转换为数字信号。
数字信号可以通过通信接口（如I2C或SPI）传输到微处理器或其他设备进行数据处理和存储。
温度采集模块通常还包括校准电路，用于校准传感器的输出，以提高测量的精度和准确性。
校准电路可以根据环境条件和特定的应用需求进行调整。
总而言之，温度采集模块通过内部的温度传感器感知被测对象的温度，将其转换为电信号，并进一步转换为数字信号。
这样可以实现温度的准确测量和数据采集。
温度监测系统实验报告
一、实验目的1. 熟悉温度监测系统的基本组成和原理。
2. 掌握温度传感器的应用和数据处理方法。
3. 学会搭建简单的温度监测系统，并验证其功能。
二、实验原理温度监测系统主要由温度传感器、数据采集器、控制器、显示屏和报警装置等组成。
温度传感器将温度信号转换为电信号，数据采集器对电信号进行采集和处理，控制器根据设定的温度范围进行控制，显示屏显示温度信息，报警装置在温度超出设定范围时发出警报。
本实验采用DS18B20数字温度传感器，该传感器具有体积小、精度高、抗干扰能力强等特点。
数据采集器采用单片机（如STC89C52）作为核心控制器，通过并行接口读取温度传感器输出的数字信号，并进行相应的处理。
三、实验器材1. DS18B20数字温度传感器2. STC89C52单片机3. LCD显示屏4. 电阻、电容等电子元件5. 电源模块6. 连接线四、实验步骤1. 搭建温度监测系统电路，包括温度传感器、单片机、显示屏、报警装置等。
2. 编写程序，实现以下功能：（1）初始化单片机系统；（2）读取温度传感器数据；（3）将温度数据转换为摄氏度；（4）显示温度数据；（5）判断温度是否超出设定范围，若超出则触发报警。
3. 连接电源，启动系统，观察温度数据变化和报警情况。
五、实验结果与分析1. 系统搭建成功，能够稳定运行，实时显示温度数据。
2. 温度数据转换准确，显示清晰。
3. 当温度超出设定范围时，系统能够及时触发报警。
六、实验总结1. 本实验成功地搭建了一个简单的温度监测系统，实现了温度数据的采集、处理和显示。
2. 通过实验，加深了对温度传感器、单片机、显示屏等电子元件的理解和应用。
3. 实验过程中，学会了如何编写程序，实现温度数据的处理和显示。
七、实验建议1. 在实验过程中，注意电路连接的准确性，避免因连接错误导致实验失败。
2. 在编写程序时，注意代码的简洁性和可读性，便于后续修改和维护。
3. 可以尝试将温度监测系统与其他功能结合，如数据存储、远程传输等，提高系统的实用性和功能。
温度采集电路工作原理
温度采集电路工作原理温度采集电路是一种用于测量和记录温度的电子设备。
它通常由传感器、信号调理电路和数据处理单元组成。
传感器是温度采集电路的核心部件，用于将温度信号转换成电信号。
常见的温度传感器有热电偶、热敏电阻和半导体温度传感器等。
热电偶利用两个不同金属之间的热电感应效应，产生一个与温度相关的微弱电压；热敏电阻则是根据材料电阻随温度变化的特性，通过测量电阻值来反映温度变化；半导体温度传感器则利用半导体材料的温度敏感特性，输出与温度成正比的电压或电流信号。
这些传感器的选择取决于应用场景的要求，如测量范围、精度和响应时间等。
信号调理电路是为了将传感器输出的微弱电信号放大、滤波和线性化，以便更好地适应后续的数据处理。
其中，放大电路用于放大传感器输出信号的幅度，以提高信号与噪声的比值，从而提高测量精度；滤波电路则用于滤除噪声和干扰，以确保测量结果的准确性；线性化电路则用于将传感器输出的非线性信号转换成线性信号，以便于后续数据处理。
数据处理单元是温度采集电路的最后一部分，它负责将信号转换成数字信号，并进行数据处理和存储。
其中，信号转换模块将模拟信号转换成数字信号，通常采用模数转换器（ADC）来完成；数据处理模块负责对数字信号进行滤波、线性化和校准等处理，以获得准确的温度数值；存储模块用于存储温度数据，可以是内部存储或外部存储器。
温度采集电路的工作原理可以简单概括为：传感器将温度信号转换成电信号，并通过信号调理电路进行放大、滤波和线性化处理，然后经过信号转换模块转换成数字信号，最后经过数据处理模块进行数据处理和存储。
通过这样的工作原理，温度采集电路能够准确地测量和记录温度，满足不同应用场景的需求。
总结起来，温度采集电路的工作原理包括三个关键部分：传感器、信号调理电路和数据处理单元。
传感器将温度信号转换成电信号，信号调理电路对电信号进行放大、滤波和线性化处理，数据处理单元将信号转换成数字信号，并进行数据处理和存储。
感温火灾探测器原理
感温火灾探测器原理
感温火灾探测器是一种常见的火灾预警设备，其工作原理是基于物体表面的温度变化来检测火灾的发生。
它包括一个感温元件和一个信号处理单元。
感温元件通常是一个热敏电阻或热敏电阻阵列，它们具有温度受限特性。
当检测到温度增高时，它们会产生电阻值的变化。
这些感温元件可以被安装在火灾容易发生的地方，例如墙壁、天花板或设备表面。
当火灾发生时，火焰产生的高温会迅速传导到周围物体上，导致物体表面温度升高。
感温元件会通过与物体表面接触，感知温度的变化。
一旦温度超过了感温元件的设定阈值，感温元件会产生相应的电阻变化。
接下来，信号处理单元会监测感温元件的电阻变化，并将其转换为相应的电信号。
这些电信号会被分析和比较，以确定是否存在火灾风险。
如果信号处理单元检测到异常的电阻变化，即温度超过了预设阈值，它将触发火灾报警系统，以警示相关人员采取紧急措施。
总的来说，感温火灾探测器通过检测物体表面温度变化来判断火灾的发生。
它的工作原理基于火灾时火焰产生的热量传导到周围物体上，导致物体表面温度升高，进而使感温元件的电阻值发生变化。
信号处理单元将监测感温元件的电阻变化，并将其转换为报警信号，以实时预警火灾。
温度采集报警系统
大庆石油学院课程设计2009年2月日大庆石油学院课程设计任务书课程单片机原理及应用课程设计题目温度采集报警系统的设计专业电子科学与技术姓名杨光学号030901240319主要内容、基本要求、主要参考资料等1、主要内容：根据单片机课程所学内容，结合其他相关课程知识，设计一个温度采集报警系统，以加深对单片机知识的理解，锻炼实践动手能力，为以后的毕业设计和工作打下坚实基础。
2、基本要求：本设计以MCS-51系列单片机为核心，采用常用电子器件设计。
要求可以显示被测的温度并存储，可以设置报警温度，到达报警温度时声光报警。
3、主要参考资料：[1] 张毅坤,陈善久.单片微型计算机原理及应用[M].西安:西安电子科技大学出版社,2002.[2] 张友德,赵志英,徐时亮.单片微机原理应用与实验[M].上海:复旦大学出版社,2000.[3] 蔡美琴,张为民,沈新群,张荣娟.MCS-51系列单片机系统及其应用[M].北京:高等教育出版社,1992.完成期限2007年3月9日指导教师专业负责人2007年3 月2日目录第1章系统设计 (1)1.1温度采集报警系统 (1)第2章硬件设计 (2)2.1测温和控制电路 (2)2.2 显示控制电路 (5)2.3 声光报警电路 (6)第3章软件设计 (8)总结 (9)参考文献 (10)附录1 整体电路图 (11)附录2 源程序 (12)第1章系统设计1.1温度采集报警系统如图1.1所示为温度采集报警系统框图。
该课程设计将以单片机控制的温度采集系统为主，利用单片机完成对温度的检测，实现安全温度内正常显示温度值，超出设定的温度上限则进行声光报警。
系统在温度采集时主要应用了DS18B20芯片，该器件经过初始化后单片机首先进行ROM匹配，当受到测温器件发回的信号时证明该器件正常工作，接着单片机发送温度转换命令进行温度采集，测温的精确度很高，可以精确到小数点后四位。
设计中还应用了HD7279芯片进行数码管显示的驱动，一共应用了6位数码管。
火警温度探头工作原理

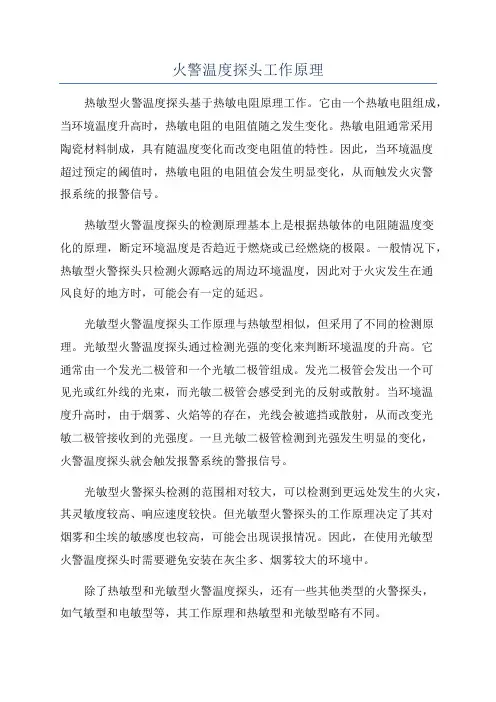

火警温度探头工作原理热敏型火警温度探头基于热敏电阻原理工作。
它由一个热敏电阻组成，当环境温度升高时，热敏电阻的电阻值随之发生变化。
热敏电阻通常采用陶瓷材料制成，具有随温度变化而改变电阻值的特性。
因此，当环境温度超过预定的阈值时，热敏电阻的电阻值会发生明显变化，从而触发火灾警报系统的报警信号。
热敏型火警温度探头的检测原理基本上是根据热敏体的电阻随温度变化的原理，断定环境温度是否趋近于燃烧或已经燃烧的极限。
一般情况下，热敏型火警探头只检测火源略远的周边环境温度，因此对于火灾发生在通风良好的地方时，可能会有一定的延迟。
光敏型火警温度探头工作原理与热敏型相似，但采用了不同的检测原理。
光敏型火警温度探头通过检测光强的变化来判断环境温度的升高。
它通常由一个发光二极管和一个光敏二极管组成。
发光二极管会发出一个可见光或红外线的光束，而光敏二极管会感受到光的反射或散射。
当环境温度升高时，由于烟雾、火焰等的存在，光线会被遮挡或散射，从而改变光敏二极管接收到的光强度。
一旦光敏二极管检测到光强发生明显的变化，火警温度探头就会触发报警系统的警报信号。
光敏型火警探头检测的范围相对较大，可以检测到更远处发生的火灾，其灵敏度较高、响应速度较快。
但光敏型火警探头的工作原理决定了其对烟雾和尘埃的敏感度也较高，可能会出现误报情况。
因此，在使用光敏型火警温度探头时需要避免安装在灰尘多、烟雾较大的环境中。
除了热敏型和光敏型火警温度探头，还有一些其他类型的火警探头，如气敏型和电敏型等，其工作原理和热敏型和光敏型略有不同。
在实际应用中，火警温度探头通常会与火灾报警系统相连接，一旦检测到火灾状况，火警温度探头会通过报警信号将信息传输给火灾报警系统，然后火灾报警系统会触发相关的应急响应措施，比如自动报警、启动喷水系统或自动关闭电源等，以保护人们的生命和财产安全。
总结而言，火警温度探头是一种重要的消防设备，根据不同的工作原理，可以分为热敏型和光敏型等。
基于单片机的果园环境温度检测及报警系统
基于单片机的果园环境温度检测及报警系统【导言】果园是农业生产中非常重要的一部分，果树的生长需要适宜的环境温度和湿度。
为了确保果树的良好生长，果农需要经常监测果园的环境温度情况，及时采取相应的措施来调节环境，以保证果树健康生长并获得高产。
而基于单片机的果园环境温度检测及报警系统，就成为了果农们的好帮手，通过使用该系统，果农可以及时掌握果园的环境温度情况，避免果树受到极端的温度变化影响导致不良的果实发育。
【正文】一、系统构成基于单片机的果园环境温度检测及报警系统由三部分构成：传感器、微型控制器和显示屏。
传感器主要用于检测室外环境温度，将温度信号转换成微型控制器能够读取的电信号；微型控制器是系统的核心，主要负责对传感器采集得到的信号进行处理并将处理结果分别输出给LED显示屏和蜂鸣器；显示屏及蜂鸣器则用于显示当前环境温度，当环境温度超过设定的上限或下限时，会发出声音报警。
二、系统原理该系统的工作原理非常简单，传感器采集得到的数据会传输到微型控制器中，经过比较处理后得到环境温度的数值。
当环境温度超过设定的上限或下限时，控制器就会控制LED显示屏上的温度数值变红或变绿，同时蜂鸣器也会发出报警声。
果农们可以据此及时采取措施调整果园环境温度。
三、系统特点1. 可以实现24小时不间断监测果园环境温度变化，及时检测并报警，避免了人工大量巡检的烦恼。
2. 系统具有实时性，传感器采集得到的数据可以实时进行处理，确保报警的及时准确。
3. 系统体积小巧，安装方便，不会影响果树生长并节省空间。
4. 该系统设有温度上限和下限的设定，果农们可以根据不同的果树品种，按照不同需求来设定报警温度。
四、系统优势基于单片机的果园环境温度检测及报警系统，相比传统的巡检方式具有以下几点优势：1. 节省人力成本，通过自动监测，实现24小时不间断监测，大大节省了人力成本和时间成本。
2. 提高果树品质，环境温度的稳定性对果树的品质有很大的影响，通过实时监测和调节，提高了果树的品质，增加果实产量。
温度采集原理
温度采集原理温度是指物体内部分子振动的强弱程度，是物体内部分子热运动的表现。
温度采集是指利用各种传感器和仪器设备来测量和记录物体的温度变化。
温度采集原理是温度传感器将物体的温度转换成电信号的过程，下面将介绍几种常见的温度采集原理。
1. 热敏电阻原理。
热敏电阻是一种电阻随温度变化而变化的元件。
它的基本原理是，当温度升高时，电阻值减小；当温度降低时，电阻值增加。
这种特性使得热敏电阻成为一种常见的温度传感器。
在温度采集中，热敏电阻可以通过测量电阻值的变化来间接测量物体的温度变化。
2. 热电偶原理。
热电偶是由两种不同金属导线组成的，当两种金属导线的接头处受到温度影响时，会产生热电势。
根据热电势的大小，可以推算出物体的温度。
热电偶的原理是利用两种不同金属导线在不同温度下产生的热电势来测量温度变化。
3. 热电阻原理。
热电阻是一种随温度变化而改变电阻值的元件。
其原理是通过测量电阻值的变化来间接测量物体的温度。
热电阻的工作原理是根据金属或半导体材料的电阻随温度的变化而变化。
4. 红外线测温原理。
红外线测温是利用物体表面发出的红外辐射来测量物体的温度。
物体表面的温度越高，发出的红外辐射就越强。
红外线测温原理是通过测量物体表面发出的红外辐射的强度来推算物体的温度。
温度采集原理的选择取决于具体应用场景和需求。
在实际应用中，需要根据测量范围、精度要求、环境条件等因素来选择合适的温度采集原理和传感器类型。
总结。
温度采集原理涉及到热敏电阻、热电偶、热电阻和红外线测温等多种原理和传感器类型。
不同的原理和传感器在不同的应用场景下有各自的优势和局限性。
在选择温度采集原理和传感器时，需要综合考虑测量范围、精度要求、环境条件等因素，以确保温度采集的准确性和稳定性。
希望本文能够对温度采集原理有所帮助。
冷链物流温度监控与报警系统设计
冷链物流温度监控与报警系统设计冷链物流是指在物流过程中对易变质产品进行温度控制和监控，以确保产品的质量和安全。
在冷链物流过程中，温度监控和报警系统起着至关重要的作用，可以实时监测温度变化，并在温度异常时及时报警，以保证产品的品质和安全性。
本文将探讨冷链物流温度监控与报警系统的设计原理和关键技术。
一、冷链物流温度监控系统设计原理冷链物流温度监控系统的设计原理是通过传感器实时采集环境温度数据，并将采集到的数据通过通信网络传输到中央控制系统。
中央控制系统根据预设的温度范围进行数据分析和处理，并在温度超出设定范围时触发报警机制。
下面将介绍冷链物流温度监控系统设计的主要技术要点。
1. 传感器选择和布置在冷链物流过程中，合适的传感器是实现温度监控的关键。
常用的温度传感器有热电偶、热敏电阻和半导体温度传感器等。
根据实际需求选择适合的传感器，并合理布置在货物密集的区域，以确保准确采集到温度数据。
2. 数据采集与传输温度数据的采集与传输是冷链物流温度监控系统设计的核心。
可采用无线传感器网络技术，利用无线传感器节点采集环境温度数据，并通过无线通信模块将数据传输到中央控制系统中。
此外，还可以使用物联网技术和云计算技术实现数据的远程采集和传输，以提高系统的智能化和便捷性。
3. 数据分析与处理中央控制系统接收到温度数据后，需要进行数据分析和处理。
首先，对采集到的数据进行实时监测和记录，以便进行后期的分析和溯源。
其次，将采集到的数据与预设的温度范围进行比对，如果温度超出设定范围，就触发报警机制。
最后，对温度数据进行历史记录和统计分析，为冷链物流过程中的质量控制和管理提供支撑。
4. 报警机制设计报警机制是冷链物流温度监控系统设计的重要部分。
当温度超出设定范围时，系统会自动触发报警，通知相关人员进行处理。
报警方式可以包括声音报警、短信报警、邮件报警等，以确保及时采取措施避免温度对产品造成损害。
二、冷链物流温度监控系统设计关键技术冷链物流温度监控系统设计需要涉及多个关键技术，下面将重点介绍其中的几个关键技术。
温度采集报警系统的设计和实现
特 点可 造成 Ｎ位 同时显 示的 效果 。
２１年３ 干 Ｏ ０ 月
商品与质 量
理 研究 论
温度采集报警系统的设计和实现
口胡 思远
（ 西北 民族大学数学与计算机 科学学院 甘 肃兰州 ７０３ ） ３００
摘 要： 本文对温度 采集与报 警系统的现状与适用性进行 分析， 并针对 目前温度 采集报 警系统 的缺 陷与不足 进行改进 ， 主要在 上 面做 了部 分 改 进 。 关键词 ： 温度采集； 警系统适 用性 报
该系 统采 用 Ａ ８Ｃ ｌ 为微控 制器 ， 用 ４ ４矩 阵式键 盘作 Ｔ９５ 作 使 ￣ 为用户输 入设 备 ， 用 Ｄ １Ｂ ０ 为温 度 感应 设备 。系统 从键盘 采 Ｓ ８２ 作 录 入用户 输入 的数据 并保 存 到数据 存 储器 中， 温度 感 应器 所采 将 集到 的温度 根据 用户 设 定 的模 式 与用 户 的数据 进行 比较 ， 用两 并 位 Ｌ Ｄ 将所 采集 到 的温 度 值进 行 显示 ， Ｅ 在一 定控制 模式 下 ， 当温
高 的显 示亮度 ， 占用 Ｃ Ｕ 时 间少 ， Ｐ 编程 简单 等优 点 ， 其 占用的端 但 口线 多 ， 硬件 电路 复杂 。
机 之后 对各个 功 能部件 进行 初始 化 ，之 后读 取温 度值 信息 ，并在 Ｌ Ｄ 数码 管上显 示 出来 ， Ｅ 如此 在读 数． 示 之间 循环 ， 盘输 入采 显 键 用 中断方 式 ，当用户 想设 置或 者更 改模 式 时只 需从键 盘 上进 行操 作 ， 不需 对系 统进 行复 位操 作 ， 而 每次 输入 三个 数据 ［ 格式 为 ： 设 预
温度报警器的工作原理
温度报警器的工作原理
温度报警器是一种用来监测温度并在温度超过设定值时发出警报的设备。
它的工作原理如下：
1. 传感器：温度报警器内部装有一个温度传感器，通常是热敏电阻或热电偶。
该传感器能够感知周围环境的温度变化。
2. 温度检测：传感器通过与环境接触，将周围的温度转化为电信号。
随着温度的变化，传感器输出的电信号也会相应变化。
3. 运算电路：温度报警器内部还包含一个运算电路，它的作用是将传感器输出的电信号进行处理、转换和比较。
运算电路通常由运算放大器、比较器等组成。
4. 温度设置：用户可以根据具体需求，在报警器上设置一个温度阈值。
当环境温度超过设定的温度阈值时，报警器开始发出警报。
5. 报警信号：当运算电路检测到传感器输出的温度信号超过设定的温度阈值时，比较器会输出一个逻辑信号，触发报警器的报警机制。
6. 警报机制：报警器通常会发出可听见的声音警报，以及可见的光闪警报，以便提醒用户。
总的来说，温度报警器的工作原理是通过温度传感器感知周围环境的温度变化，运算电路对传感器输出的温度信号进行处理
和比较，当温度超过设定的温度阈值时，触发报警器的报警机制。
这种工作原理可以帮助人们及时发现和处理温度异常情况，保障设备和环境的安全。
温度采集系统原理图
晶振电路与复位电路在晶振电路中，主要用到了XTAL1和XTAL2两个引脚。
（1）XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
（2）XTAL2：来自反向振荡器的输出。
在晶振电路中，AT89C51具有两种晶振方式，一种是片内时钟振荡方式，但需要在引脚外接石英晶体和振荡电容，振荡电容的值一般取10-30pf。
另一种是外部时钟方式，即将XTAL1接外部时钟，XTAL2脚悬空。
本设计的晶振电路如图1所示。
图1 晶振电路单片机的晶振频率采用11.0592MHZ，外加两个30pF电容。
XTAL1和XTAL2分别为反向放大器的输入和输出，外接石英晶体和振荡电容，构成了片内时钟振荡方式。
而振荡周期指的就是单片机外接石英晶体振荡器的周期。
当时钟起振后，产生一定的频率的时钟信号，单片机的CPU在时钟信号的控制下能一步一步完成自己的工作，同时与整个系统相关的周期还有振荡周期、状态周期、机器周期和指令周期。
电容C1和C2主要用于校正波形，振荡器的作用主要是产生时钟振荡。
而整个电路的作用则是为了产生自激振荡。
引脚RST作用是复位输入。
当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
在按下按键后，系统自动复位，十分方便。
在复位电路中添加按键主要是为了能够使得复位更加方便，电容主要是在复位后进行充电，而上拉电阻起到限流的作用，保护了电路。
图2复位电路温度采集电路温度控制电路主要运用到了DS18B20和AT89C51。
图3 DS18B20管脚图在硬件上，DS18B20与单片机的连接有两种方法，一种是VCC接外部电源，GND接地，I/O与单片机的I/O线相连；另一种是用寄生电源供电，此时UDD、GND接地，I/O接单片机I/O。
内部寄生电源I/O口线要接5KΩ左右的上拉电阻。
这里采用的是第一种连接方法,如图4所示:P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚电位被内部上拉电阻拉高，且作为输入。
温度报警器的系统设计原理
温度报警器的系统设计原理
温度报警器的系统设计原理基于以下几个方面：
1. 温度传感器：温度报警器需要使用温度传感器来检测环境温度。
常用的温度传感器有热敏电阻、热电偶和半导体温度传感器等。
温度传感器将环境温度转换为电信号。
2. 控制电路：控制电路用于处理温度传感器的电信号。
它通常包括一个操作放大器和一个比较器。
操作放大器将温度传感器的电信号放大，以便于后续处理。
比较器将放大后的信号与预设的温度阈值相比较，以确定是否触发报警。
3. 报警装置：报警装置用于发出报警信号。
它可以是声音报警、光线闪烁报警或者是通过网络发送警报等形式。
报警装置的选择取决于具体的应用场景。
4. 电源：温度报警器需要一个供电系统，以提供所需的电力。
可以使用电池、电源适配器或者是太阳能电池板等。
整个系统的工作流程如下：
1. 温度传感器检测环境温度，并将其转换为电信号。
2. 控制电路处理传感器信号，将其放大并与预设的温度阈值进行比较。
3. 如果检测到温度超过或低于预设的温度阈值，控制电路将触发报警装置。
4. 报警装置发出报警信号，提醒用户注意温度异常。
根据具体的应用场景和要求，温度报警器的设计可能会有所不同。
例如，在一些高风险的环境中，报警装置可能会将报警信号发送到安全人员的手机上，以便他们能够快速做出相应的应对措施。
冷媒告警装置工作原理
冷媒告警装置工作原理1. 引言1.1 冷媒告警装置的作用冷媒告警装置是一种用于监测和检测冷媒系统中的异常情况并及时发出警报的设备。
其主要作用是保障冷媒系统运行的安全可靠性，及时发现并处理潜在的问题，防止系统故障或溢漏导致的损失。
冷媒告警装置通过监测冷媒压力、温度、流量等参数，可以实时监控系统运行状态，一旦检测到异常情况如过高或过低的压力、温度超过设定范围等，就会立即发出警报，提醒操作人员采取相应的措施。
这有助于预防冷媒系统的故障发生，保障冷链物流的正常运行。
冷媒告警装置的作用不仅在于保障冷链物流中的货物质量，还可以提高工作效率，降低维护成本，减少能源浪费，提升系统的稳定性和可靠性。
在现代冷链物流中，冷媒告警装置扮演着至关重要的角色，是保障冷链运输安全的重要设备之一。
1.2 冷媒告警装置的重要性冷媒告警装置在现代冷链物流中的重要性不可忽视。
随着冷链物流的发展，食品、药品等易腐败商品的运输变得越来越常见。
而这些商品对温度和湿度要求非常严格，一旦温度变化导致商品变质，将会带来经济损失甚至健康风险。
冷媒告警装置的作用就显得尤为重要。
它可以监测和控制冷柜、冷库等设备的运行状态，一旦出现温度异常、制冷系统故障等情况，及时发出警报，提醒相关人员进行处理，保障冷链物流运输的安全和稳定。
冷媒告警装置不仅可以减少货物损失，还可以提高冷链物流的运输效率和安全性。
通过实时监测环境温度、湿度等参数，可以及时作出调整，确保货物的质量和安全。
而且，冷媒告警装置可以帮助企业建立健全的冷链管理体系，提升竞争力和信誉度。
冷媒告警装置在现代冷链物流中扮演着至关重要的角色，对于保障商品的质量和消费者的健康具有不可替代的作用。
随着技术的进步和市场需求的不断增长，冷媒告警装置的重要性将会越来越凸显。
2. 正文2.1 冷媒告警装置的组成部分冷媒告警装置是冷链物流中的重要组成部分，其主要功能是监测和报警冷却系统中的冷媒压力和温度异常情况，确保冷链运输和储存环境的稳定性和安全性。
无线温湿度监控报警系统概要
无线温湿度监控报警系统设计思路 本系统由温湿度监控中心 CMS(Central Monitoring System)（内部嵌入8051核的nRF905构成）和温湿度采集终端 RTU(Remote Terminal Unit)（由带有射频模块的nRF905构成）构成点对多点无线数据传输系统。
系统的组成结构见图 1。
CMS 由上位机和无线发射／接收器组成 ，无线 发射／接收器负责与每个 RTU 通信，读取 RTU 保存的温湿度值，并通过 RS-232通信接口把采集的数据送到上位机 ，由上位机显示更新。
为了避免同频段 的通信干扰，无线发射／接收器采用TDMA(Time Division Multiple Access)通信 方 式 ，分 时与每个 RTU 通信。
RTU 由无线发射／接收电路和温湿度采集保存 电路组 成 ，RTU 采集温湿度后把温湿度数据保存在外部 E2PROM 存储器中等待温湿度监控中心（ CMS ）的数据收发器来读取。
方案设计系统总体框图各模块实现硬件电路nRF9E5射频接收发射器电路CMS的无线发射／接收器和 RTU的无线发射／接收器都是由 51兼容的射频 SoC 芯片 nRF9E5完成的引。
nRF9E5是挪威 Nordic公司的产品，该芯片内置 nRF9O5433／868／915MHz 收发器、8051兼容微控制器、4输入 1O位 80kspsA／D转换器和 8个通用 I／O；同时还集成了 4KBRAM 存储器、UART和定时器。
该芯片采用 +1．9V～3．6V供电，QFN5×5ram 封装。
内置的 nRF905收发器采用 GFSK调制，数据传输速率为 100Kbps。
特有的ShockBurst工作模式可最大限度的降低功耗。
nRF9E5的发射功率为 0至 +10 dBm，接收灵敏度为一100 dBm，无遮挡通信距离 200米，可满足本系统要求。
图2是 nRF9E5射频收发器电路图。
自动报警系统工作原理
自动报警系统工作原理
自动报警系统是一种能够根据特定条件自动触发报警的安全设备，它的工作原理主要分为以下几个步骤：
1. 传感器检测：系统中会配置各种类型的传感器，如温度传感器、烟雾传感器、运动传感器等，用于检测不同的安全风险因素。
这些传感器会不断地实时监测周围环境的状态，并将采集到的数据传输给报警系统。
2. 数据分析与判断：报警系统接收到传感器传来的数据后，会进行数据分析和判断。
它会对传感器采集到的数据进行处理，比较这些数据与系统设定的安全阈值或模式，以确定是否触发报警条件。
3. 报警触发：当报警系统判断检测到的数据超过预设的安全阈值或与设定的报警模式匹配时，会立即触发报警。
这种报警方式可以采用声音警报、光闪、短信通知、邮件发送等不同方式，以尽快提醒人们存在的安全风险。
4. 报警通知与处理：一旦报警触发，系统会立即发送报警通知给预设的相关人员，如物业管理人员、安全值班人员等。
同时，系统还会将相关数据和报警信息保存记录，以便后续处理和分析。
5. 处理报警事件：在接收到报警通知后，相关人员会立即采取相应的措施来处理报警事件。
这可能包括前往事发地点进行调查，调取监控视频进行分析，或与相关部门协同处理等。
总结来说，自动报警系统通过使用传感器检测环境参数，进行数据分析和判断，然后触发报警以及通知相关人员，以快速响应安全风险事件，并采取相应的处理措施，保障人们的安全。
DS18B20的工作原理
DS18B20的工作原理DS18B20是一种数字温度传感器，具有高精度和数字输出的特点。
它采用一线通信协议，可以直接与微控制器通信，广泛应用于温度监测领域。
本文将详细介绍DS18B20的工作原理。
一、温度测量原理1.1 DS18B20采用数字式温度传感器芯片，内部集成为了温度传感器和ADC转换器，能够直接输出数字信号。
1.2 DS18B20的温度传感器采用特殊的材料，随温度的变化而改变其电阻值，通过ADC转换器将电阻值转换为数字信号。
1.3 DS18B20的数字输出信号经过微处理器处理后，可以直接显示温度数值或者通过串口通信传输到其他设备。
二、通信协议2.1 DS18B20采用一线通信协议，只需一根数据线即可与微控制器通信，简化了连接方式。
2.2 通信协议中包括初始化、发送命令、读取数据等步骤，确保数据的准确传输。
2.3 通过一线通信协议，DS18B20可以实现多个传感器的串联连接，方便实现多点温度监测。
三、精度和分辨率3.1 DS18B20具有高精度的温度测量能力，温度测量误差仅为±0.5℃。
3.2 DS18B20的分辨率可调节，最高可达12位，能够满足不同应用场景的需求。
3.3 高精度和可调节的分辨率使得DS18B20在工业控制、医疗设备等领域得到广泛应用。
四、工作电压和功耗4.1 DS18B20的工作电压范围广泛，可在3V至5.5V之间工作，适合于不同的电源供应环境。
4.2 DS18B20的功耗较低，工作电流仅为1mA摆布，可以节省能源。
4.3 低功耗和广泛的工作电压范围使得DS18B20适合于电池供电或者低功耗设备。
五、应用领域5.1 DS18B20广泛应用于温度监测系统、气象站、医疗设备等领域。
5.2 DS18B20的高精度和数字输出特点使得其在工业控制、实验室研究等领域得到广泛应用。
5.3 DS18B20的一线通信协议和低功耗特点使得其在挪移设备、智能家居等领域具有广阔的应用前景。
温度报警器[1]概要
![温度报警器[1]概要](https://img.taocdn.com/s3/m/6471ef3352d380eb62946d38.png)
目录前言 (1)摘要 (2)第一章温度报警器系统总体设计方案 (3)第二章系统硬件 (4)2.1 单片机 (4)2.2 温度采集电路 (4)2.2.1 PT100温度传感器 (4)2.2.2 桥式测温电路 (5)2.3 A/D转换电路 (5)2.3.1 ADC0801介绍 (5)2.3.2A/D转换电路工作原理 (6)2.4 温度显示电路 (7)2.4.1 LED数码管显示原理 (7)第三章系统软件设计 (9)3.1 软件设计思路 (9)3.2 程序流程 (9)第四章参观实习 (10)第五章实习总结与体会 (11)5.1 总结 (11)5.2 心得体会 (11)参考文献 (13)附录 (14)1.源程序清单： (14)2 元器件清单 (17)3 电路原理图 (18)前言本次实习分为两个部分，第一部分是温度报警器的设计与制作，第二部分是实地参观。
温度报警器广泛应用于工农业生产以及日常生活中：环境温度检测，机房温度监测及报警，蔬菜大棚、花窖、鱼塘水温监测，工厂用的烘箱、电炉，汽车低温报警（提示司机路面结冰），实验室，冷库、仓库温度监测及报警等等，其研究具有一定的学术价值和广泛的市场前景。
基于其广泛的实用价值，本次实习就选择了温度报警器的设计与制作。
通过本次实习实现以下三个目标：第一，让学生再一次感受单片机的用途，更加熟悉软件程序的编写，熟练使用proteus 仿真软件，也在于提高学生的焊接技术。
第二，培养勤于思考的习惯，通过设计并制作电子产类品，增强学生这方面的自信心及兴趣，同时本次实习分为2-3个同学一组，也在于培养学生团结合作的精神。
第三，实习设计也为后续的毕业设计打基础，让学生开始从理论学习的轨道上逐渐引向实际运用，逐步掌握工程设计的步骤和方法，适应以后工作需要。
实地参观的目的是为了让学生更清楚电子产品的生产流程，市场情况，为走向社会参加工作做准备。
摘要该温度报警器以AT89S52单片机为控制核心，再配合热敏电阻PT100温度检测电路、AD0801转换器、单刀单掷继电器、报警电路、复位电路以及2个LED 数码管来实现对环境温度的实时监测,并能在预设的温度范围内用LED显示,同时在超过预设范围时产生报警信号。
温度自动报警器工作原理
温度自动报警器工作原理
温度自动报警器是一种用于监测温度变化并在超过设定阈值时发出警报的设备。
它的工作原理如下：
1. 传感器：温度自动报警器通常配备了一个温度传感器，可以实时地感知环境温度。
常用的温度传感器包括热敏电阻、热电偶和半导体温度传感器等。
2. 阈值设置：在设备中设定一个阈值温度，当环境温度超过该阈值时，报警器会触发警报。
阈值可以根据具体应用的需求和环境条件进行调整。
3. 温度检测：传感器会不断地测量环境温度，并将检测到的温度值传输到报警器的控制系统中。
4. 判断和比较：控制系统会将传感器检测到的温度值与预设的阈值进行比较。
如果环境温度超过了设定的阈值，控制系统会触发报警信号。
5. 警报触发：一旦控制系统判断到环境温度超过设定的阈值，报警器会立即发出警报信号。
这可以通过声音警报、光闪烁、发送警报信息到手机等方式来实现。
6. 停止警报：当环境温度恢复到正常范围内时，报警器会停止警报。
有些报警器还会自动记录超温事件，以供后续分析和追溯。
总结起来，温度自动报警器通过温度传感器实时检测环境温度，当温度超过预设的阈值时，触发报警器发出警报，以提醒用户及时采取措施应对高温情况，保护设备和人员安全。
DS18B20的工作原理
DS18B20的工作原理DS18B20是一种数字温度传感器，具有高精度和数字输出的特点。
它采用1-Wire总线通信协议，可以方便地与微控制器进行通信。
本文将介绍DS18B20的工作原理，以帮助读者更好地理解这种传感器的工作方式。
一、DS18B20的基本结构1.1 DS18B20传感器由温度传感器、存储器和控制逻辑电路组成。
1.2 温度传感器部分采用模拟式温度传感器，能够将温度转换为电压信号。
1.3 存储器部分用于存储传感器的唯一标识号和温度数据。
二、DS18B20的工作原理2.1 当微控制器发送读取温度的命令时，DS18B20开始工作。
2.2 DS18B20将传感器测得的温度数据转换为数字信号，并通过1-Wire总线发送给微控制器。
2.3 微控制器接收到温度数据后，可以进行进一步的处理和显示。
三、DS18B20的精度和分辨率3.1 DS18B20具有高精度，温度测量精度可达±0.5°C。
3.2 DS18B20的分辨率可通过配置寄存器进行设置，最高可达12位。
3.3 高分辨率可以提供更精确的温度测量结果，但也会增加通信的时间。
四、DS18B20的应用领域4.1 DS18B20广泛应用于工业控制、电子设备和家用电器等领域。
4.2 在温度监控系统中，DS18B20可以实现对环境温度的实时监测和控制。
4.3 DS18B20还可以用于温度补偿、温度校准和温度报警功能。
五、DS18B20的优势和劣势5.1 DS18B20具有数字输出、高精度和简单的通信方式等优点。
5.2 DS18B20的缺点是对温度测量环境的要求较高，需要精确的供电和通信线路。
5.3 尽管存在一些局限性，但DS18B20仍然是一种性能稳定、可靠性高的温度传感器。
总结：DS18B20是一种高精度、数字输出的温度传感器，采用1-Wire总线通信协议。
通过本文的介绍，读者可以更好地了解DS18B20的工作原理和应用领域，为实际应用提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度采集报警系统原理简介
温度采集系统主要通过温度传感器MAX6613采集得到温度数据，MSP430F149作为CPU从温度传感器读取数据，将得到的数据进行判断然后做相应的处理，比如显示或者报警。
温度传感器通过某种关系的换算，就可以得到温度与输出电压的关系，对于MAX6613来说，其输出的电压与温度的关系如图所示。
图MAX6613传感器输出的电压与温度的关系为了能够便于计算，得到温度与电压的转换等式为：VOUT=-0.0000022xT2-0.01105xT+1.8455V(4-1)但是在大多数
温度采集系统主要通过温度传感器MAX6613采集得到温度数据，MSP430F149作为CPU从温度传感器读取数据，将得到的数据进行判断然后做相应的处理，比如显示或者报警。
温度传感器通过某种关系的换算，就可以得到温度与输出电压的关系，对于MAX6613来说，其输出的电压与温度的关系如图所示。
图 MAX6613传感器输出的电压与温度的关系
为了能够便于计算，得到温度与电压的转换等式为：
VOUT=-0.0000022xT2-
0.01105xT+1.8455V (4-1)
但是在大多数情况下，采用下面的线性关系式也可以完成转换运算。
VOUT=-
0.0123xT+1.8455V
(4-2)
感器的输入电压，再通过上面式（4－2）就可以获得温度参数，将得到的温度参数进行分析后进行相应的处理，比如显示或者报警。
由于MSP430F149片内集成了A／D转换通道，这样可以直接将单片机的A／D输入通道与传感器的模拟电压输出通道相连接。
另外系统通过键盘输入来完成对报警温度的上限和下限的设置，通过显示电路将得到的数据显示出来，当温度超过上限和下限的时候，系统进行报警，报警是通过驱动一个蜂鸣器来实现。
