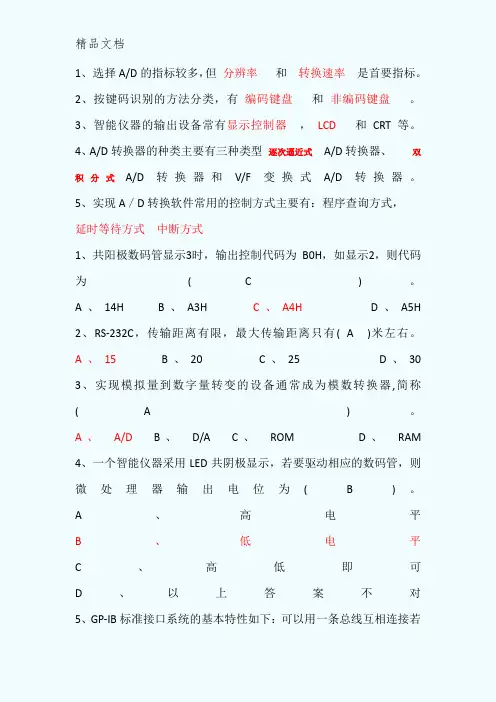

智能仪器试题

一、判断题（每题 2 分，共 20 分）

1. 因中值滤波满足比例不变性，所以是线性的滤波器。（）

2. 基准电压Vr 的精度和稳定性影响零位误差、增益误差的校正效果。（）

3. 测量获得一组离散数据建立近似校正模型，非线性校正精度与离散数据精度无关，仅与建模方法有关。（）

4. RS232 通信采用的是TTL电平，因此它的传输距离比485 短。（）

5. USB协议为设备定义了2种供电模式:自供电和总线供电。在自供电模式下，USB设备不需要任何外接电源设备。（）

6. LCD显示器有静态驱动和叠加驱动两种驱动方式，这两种驱动方式可在使用时随时改变。（）

7. 智能仪器中的噪声与干扰是因果关系，噪声是干扰之因，干扰是噪声之果。 ( )

8. 软件开发过程的三个典型阶段是定义、开发和测试。（）

9. RAM 测试方法中，谷值检测法无法检测“ 粘连” 及“ 连桥” 故障。（）

10.曲线拟合要求 y=f（ x ）的曲线通过所有离散点（ x i ， y i ）。（）

二、选择题（每题 2 分，共 20 分）

1. 多通道数据采集系统的框图如下图所示。其中（ 1 ）~（ 4 ）各部分的组成为:( )

A. 放大器、A/D 转换器、D/A 转换器、计算机

B. 多路开关、放大器、A/D 转换器、计算机

C. 多路开关、放大器、D/A 转换器、计算机

D. 放大器、多路开关、A/D 转换器、D/A 转换器

2. 仪器采集数据中存在随机误差和系统误差，基本数据处理顺序是:( )

A. 系统误差消除→数字滤波→标度变换

B. 数字滤波→系统误差消除→标度变换

C. 标度变换→系统误差消除→数字滤波

D. 数字滤波→标度变换→系统误差消除

3. 设采集数据由信号加噪声构成，应根据( )确定滤波算法？

A. 噪声统计规律

B. 信号特征和噪声统计规律

C. 信号特征

D. 只能用多种滤波算法试验，由处理效果确定。

4. 采样保持器的作用是( )

A. 提高系统的采样速率

B. 保持系统的数据稳定

C. 保证在A/D转换期间ADC前的模拟信号保持不变

D. 使A/D 转换器前信号能跟上模拟信号的变化

5. 采集数据中含有脉冲性干扰，信号为直流，则应选择( )滤波算法。

A. 算数平均法

B. 加权平均法

C. 限幅滤波法

D. 去极值平均法

6. 在开发USB系统的时候，首要的任务是利用( )实现设备的枚举过程，提供各种设备信息。

A. 中断传输

B. 控制传输

C. 同步传输

D. 批量传输

7．若非编码矩阵键盘的列线外接下拉电阻，该矩阵的扫描码应是( )。

A．行线输出高电平 B．列线输出高电平C．行线输出低电平 D．列线输出低电平

8．在智能仪智中，A/D 转换的抗干扰技术包括( )。

A. 对差模干扰的抑制

B. 对共模干扰的抑制

C. 采用软件方法提高A/D抗干扰能力

D. 以上三种都包括

9．在进行数字电路的可测试性设计时，下面说法错误的是( )。

A．设计上应避免“线或”逻辑 B．所有不同相位和频率的时钟都应来自单一主时钟

C．数字电路应设计成主要以异步逻辑电路为基础的电路

D．电路应初始化到一明确的状态，以便确定测试的方法

10．下面( )调试方式在目标机不存在的情况下也可以进行代码的调试。

A．ROM 仿真器 B．在线仿真器 C．片上调试 D．JTAG

三、填空（每空2分，共20分）

1．假设一 12 位的 A/D 转换器，其满量程电压为 10V ，则它的分辨率是_____ 。

2．某仪器的非线性采用分段线性插值法进行校正，设段数为4，最少需要_____对（X i ，Y i ）已知实验数据。

3．利用 8 片模拟多路开关 CD4051 设计 64 路的输入通道。已知 CD4051 的漏电流为 20nA ，开关导通电阻300Ω，设信号源内阻 1000 Ω。则多路开关漏电流和导通电阻产生的误差大小为_____ 。如果采用级连方式连接，则需要多路开关_____片。用级连方式连接电路产生的误差大小为_____ 。

4．某智能温度测量仪采用 8 位ADC ，测量范围为10 ～100 ℃，仪器采样数据经滤波和非线性校正后的数字量为0028H 。A0=10 ℃，Am=100 ℃，Nm=FFH=255 ，Nx=28H=40 。则对应的实测温度是_____ 。

5. 设在某数据采集系统中，对正弦信号 U=（ U msin ω t ）/2 采样。采/保的孔径时间t AP=20ns ， A/D 转

换器的位数为 12 位，求采样精度达到 1LSB 的最高信号频率是_____ 。若 S/H 的捕捉时间t AC=3 μs ，稳定时间t s=2 μs ， A/D 转换时间t CONV=40 μs ，输出时间t OUT=4 μs 则通道的吞吐率是_____ 。

6．检测直流电压信号由于50Hz 工频干扰使测量数据呈现周期性波动。设采样周期Ts=1ms ，采用算数平均滤波算法，消除工频干扰。选择平均点数 _____。

7．某种仪器 100 台，工作 1000h ，假设有 2 台发生故障，则这种仪器的千小时的可靠率为_____ 。

四、简要回答下列问题（ 25 分）

1. 简述推动智能仪器发展的主要技术。

2. 简述智能仪器设计的基本原则。

3. 简述 USB 既插既用机制实现的原理。

4. 可靠性是智能仪器中一个重要的技术指标。请写出智能仪器中常用的提高硬件和软件可靠性的方法。

5. 什么是可测试性？智能仪器设计中引入可测试性设计有什么优缺点？

五、设计题（15分）

试设计一温度检测系统。要求系统能检测 8 路温度信号（假设温度传感器的输出信号幅度 0~25mV ），测试

的温度范围为0~500 ℃，温度分辨率为0.5 ℃。测试的最终结果用 LCD 显示器或 LED 显示器显示出来。对多通道的测量信号要有自动巡回检测的功能和选择某一通道进行单一测量的功能。若采用自动巡回检测方式，要求每一通道每秒钟检测 100 次。仪器要具有与其它仪器或微机进行通讯的能力。画出仪器的硬件框图，并说明每部分的参

数及其选择原则。

（1）根据设计要求，放大器的放大倍数至少应为多少？

（2） A/D 转换器至少应选择多少位的？

（3） A/D 转换器的速率至少为多少？

（4）根据设计要求，如果选用 LED 显示器，至少应用几位 LED 显示？

（5）测试系统与外界的通讯如选用串行通信，你准备选择哪种总线？它的最远传输距离是多少？

（6）如果系统用 89C51 单片机做控制器，用字符式 LCD 显示模块做显示器，请画出图 2 中单片机与显示模块的

三根控制线 RS 、 R/W 和 E 的接口电路。

这三根控制信号的时序图如图 1 ，它们的功能为：

RS ：寄存器选择输入线。当其为低电平时，选通指令寄存器；高电平时选通数据寄存器。

R/W ：读/ 写信号输入线。低电平为写入，高电平为读出。
