电力公司变电运行中级工试题之站用电系统23题

合集下载

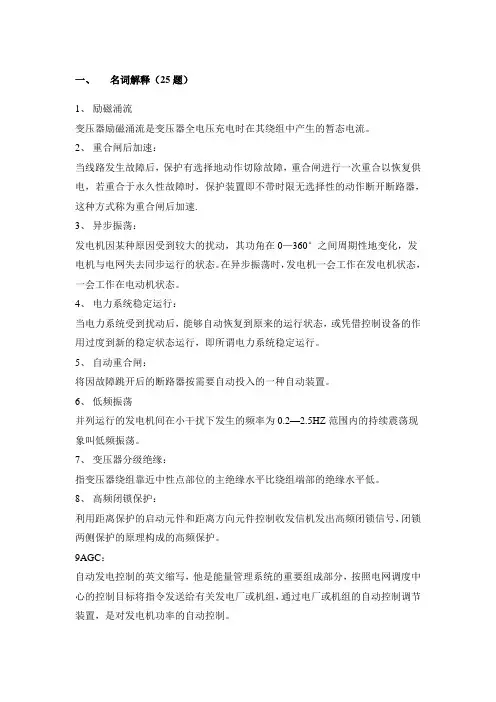

电气运行工(中级工)题库

一、名词解释（25题）1、励磁涌流变压器励磁涌流是变压器全电压充电时在其绕组中产生的暂态电流。

2、重合闸后加速：当线路发生故障后，保护有选择地动作切除故障，重合闸进行一次重合以恢复供电，若重合于永久性故障时，保护装置即不带时限无选择性的动作断开断路器，这种方式称为重合闸后加速.3、异步振荡：发电机因某种原因受到较大的扰动，其功角在0—360°之间周期性地变化，发电机与电网失去同步运行的状态。

在异步振荡时，发电机一会工作在发电机状态，一会工作在电动机状态。

4、电力系统稳定运行：当电力系统受到扰动后，能够自动恢复到原来的运行状态，或凭借控制设备的作用过度到新的稳定状态运行，即所谓电力系统稳定运行。

5、自动重合闸：将因故障跳开后的断路器按需要自动投入的一种自动装置。

6、低频振荡并列运行的发电机间在小干扰下发生的频率为0.2—2.5HZ范围内的持续震荡现象叫低频振荡。

7、变压器分级绝缘：指变压器绕组靠近中性点部位的主绝缘水平比绕组端部的绝缘水平低。

8、高频闭锁保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。

9AGC：自动发电控制的英文缩写，他是能量管理系统的重要组成部分，按照电网调度中心的控制目标将指令发送给有关发电厂或机组，通过电厂或机组的自动控制调节装置，是对发电机功率的自动控制。

9、主保护：满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护的环路。

10、电力系统的静态稳定是指电力系统受到小的干扰后不发生非周期性失步，自动恢复到起始运行状态。

11、变压器压器是一种变换交流电压的设备，它和电动机不同，电动机是把电能转换成机械能，而变压器则是一种不能旋转转动，专门改变交流电压（升高或降低）的电器，所以我们把它叫做变压器。

12、谐振过电压电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重点过电压，这种现象叫做谐振过电压13、综合命令凡不需要其他单位配合仅一个单位的单项或多项操作，可采用综合命令。

供用电变电中级电工考试试题(有答案)

一、单项选择1.我国电力工业所用交流电的频率为( )。

(1)60HZ; (2)50HZ (3)100HZ答案：答:(2)2.正弦交流电的三要素为：( )。

(1)电压、电势、电位；(2)最大值、平均值、有效值；(3)最大值、频率、初相位答案：答:(3)3.在正弦交流纯电容电路中，下列各式，( )正确。

U U(1)i=──(2)I=── (3)I=Uwcwc wc答案：答:(3)4.在电力系统中电路的作用是：( )。

(1)产生、分配电能；(2)产生、分配、传输电能;(3)产生、分配、传输、使用电能答案：答:(3)5.力偶的三要素是：( )。

(1)力偶矩的大小，力偶的转向和力偶作用面；(2)力偶大小，力偶矩和力偶方向；(3)力偶矩、力偶作用面和理量。

答案：答:(1)6.全面反映晶体管电流与电压间关系的是：( )。

(1)输入特性曲线；(2)；输出特性曲线；(3)伏安特性曲线答案：答:(3)7.穿透电流系指集电极放发射极间的反向电流，它是在以下哪种情况下产生的( )。

(1)基极开路；(2)发射极断路；(3)集电极断开答案：答:(1)8.三相变压器的低压侧接成△接线，其相电流较线电流( )。

(1)大倍; (2)小倍; (3)大倍答案：答:(2)9.变压器的温升是指：( )。

(1)一、二次线圈的温度之差；(2)线圈与上层油面温度之差；(3)变压器上层油温与变压器周围环境的温度之差。

答案：答:(3)10.以空气为介质的平板电容器，采用什么办法可以使电容量C增大( )。

(1)插入其它介质的绝缘材料；(2)减少电器极板的有效面积S；(3)增大电容器极板间的距离d。

答案：答:(1)11.一般运行中的小型三相异步电动机，如果没有装设断相保护，在突然发生一相断电后，这与电动机( )。

(1)马上停止转动；(2)短时间内仍会处于转动状态；(3)正常转动。

答案：答:(2)12.桥式吊车的钢丝绳滑轮，不均匀磨损超过多少毫米，即不能再用，需要处理或更新( )。

变电检修工-中级工考试题及答案

变电检修工-中级工考试题及答案一、单选题（共45题，每题1分，共45分）1.（）是指不参与具体工作，负责监督和看护工作班成员的工作行为是否符合安全标准的责任人员。

A、专责监护人B、值班负责人C、工作签发人D、工作许可人正确答案：A2.当SF6气瓶压力降至( )MPa时，应停止充气，因剩余气体含水量和杂质可能较高。

A、1.0B、0.1C、0.5D、0.2正确答案：B3.依据《中国南方电网有限责任公司电力设备交接验收规程>（Q/CSG1205019-2018）规定，断路器导电回路电阻，采用电流不小于（）A的直流压降法测量A、50B、100C、150D、200正确答案：B4.隔离开关出厂验收金属镀层检测导电部件触头、导电杆等接触部位应镀（）。

A、锌B、铜C、锡D、银正确答案：D5.真空断路器交接验收时测量合闸过程中触头接触后的弹跳时间不正确的有（）A、40.5kV 以下断路器不应大于2msB、40.5kV 及以上断路器不应大3msC、对于额定电流3kA 及以上的35kV真空断路器，弹跳时间如不满足小于3ms，应符合产品技术条件的规定D、对于额定电流3kA 及以上的10kV真空断路器，弹跳时间如不满足小于2ms ，应符合产品技术条件的规定正确答案：C6.更换隔离开关设备线夹不用考虑( )。

A、线夹的安装高度B、接线端子的大小C、导线松紧及装设美观D、线夹的材质、形状和角度正确答案：A7.隔离开关的主要作用是（）。

A、拉合空母线B、拉合线路C、断开电流D、隔断电源正确答案：D8.组合电器真空度符合要求(＿)，真空处理结束后应检查抽真空管的滤芯是否有油渍，真空保持时间不得少于5h。

A、不大于133PaB、不大于66PaC、不小于133PaD、不小于66Pa正确答案：A9.开关柜重要元件更换中，绝缘件更换安全注意事项要求更换敞开式开关柜母线绝缘子时，尤其是在单母线分段处工作时，对于未设置(＿)的，现场采用临时的隔离措施，并设专人进行监护。

电力中级职称考试题库及答案

电力中级职称考试题库及答案一、选择题（每题2分，共40分）1. 以下哪种设备属于电力系统的一次设备？（A）A. 变压器B. 断路器C. 保护继电器D. 电流互感器答案：A2. 电力系统中的无功功率主要由以下哪种设备提供？（B）A. 发电机B. 电容器C. 负荷D. 变压器答案：B3. 以下哪个单位是衡量电力系统稳定性的指标？（C）A. 电压B. 电流C. 谐波答案：C4. 以下哪种电力系统故障对系统影响最大？（D）A. 单相接地B. 两相短路C. 两相接地D. 三相短路答案：D5. 以下哪个设备用于补偿电力系统的无功功率？（A）A. 无功补偿装置B. 有功补偿装置C. 保护继电器D. 电流互感器答案：A6. 以下哪种电力设备需要定期进行绝缘检测？（B）A. 断路器B. 变压器C. 电流互感器D. 电压互感器7. 以下哪个参数表示电力系统的有功功率？（C）A. 电流B. 电压C. 功率因数D. 谐波答案：C8. 以下哪种电力系统故障会引起电压降低？（D）A. 单相接地B. 两相短路C. 两相接地D. 三相短路答案：D9. 以下哪个设备用于测量电力系统的频率？（B）A. 电流表B. 频率表C. 电压表D. 功率表答案：B10. 以下哪种电力系统故障会导致系统失去稳定性？（C）A. 单相接地B. 两相短路C. 两相接地D. 三相短路答案：C二、判断题（每题2分，共20分）1. 电力系统的稳定性与系统的有功功率和无功功率有关。

（√）2. 电力系统的电压与电流成正比。

（×）3. 电力系统的功率因数越高，系统越稳定。

（√）4. 电力系统的无功功率主要由电容器提供。

（√）5. 电力系统的有功功率主要由发电机提供。

（√）6. 电力系统的保护继电器主要用于保护电力设备。

（√）7. 电力系统的电流互感器主要用于测量电流。

（√）8. 电力系统的电压互感器主要用于测量电压。

（√）9. 电力系统的绝缘检测是为了防止设备绝缘击穿。

变电运行中级工考试

中级工试题4．1．1 选择题下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。

La4A1031 电感元件的基本工作性能是(C)。

(A)消耗电能；(B)产生电能；(C)储存能量；(D)传输能量。

La4A1032 RL 串联与C 并联电路发生谐振的条件是(B)。

(A) ωL=1/ωC ；(B)R 2+(ωL)2=L/C ；(c) R 2+(ωL)2=ωC ；(D) R 2+(ωL)2=(1/ωC)2。

La4A1033 三相对称负荷星接时，线电压的最大值是相电压有效值的(D)倍。

(A) 3；(B)1；(c)31；(D) 3。

La4A1034 在正弦交流纯电容电路中，下列各式，哪个正确(A)。

(A)I=U ωC ；(B)I=u ／ωC ；(c)I=U ／Ωc ；(D)I=U/C 。

La4A2035 凡是不能应用(A)简化为无分支电路的电路，便是复杂直流电路。

(A)串并联电路； (B)欧姆定律； (C)等效电流法； (D)等效电压法。

La4A2036 换路定律确定的初始值是由(C)决定的。

(A)换路前；(B)换路后；(C)换路前瞬间；(D)换路后瞬间。

La4A2037 周期性非正弦量用等效正弦波代替时，它只在(D)方面等效。

(A)电压、功率、频率； (B)电压、功率、电流； (C)有效值、功率、频率；(D)有效值、有功功率、频率。

La4A2038 主变压器重瓦斯动作是由于(C)造成的。

(A)主变压器两侧断路器跳闸； (B)220kV 套管两相闪络；(C)主变压器内部高压侧绕组严重匝间短路；(D)主变压器大盖着火。

La4A3039 交流测量仪表所指示的读数是正弦量的(A)。

(A)有效值；(B)最大值；(C)平均值；(D)瞬时值。

La4A3040 有限个同频率正弦量相加的结果是一个(C)。

(A)同频率的交流量；(B)另一频率的交流量；(C)同频率的正弦量；(D)另一频率的正弦量。

La4A3041 导线通以交流电流时在导线表面的电流密度(A)。

变电检修工-中级工练习题与参考答案

变电检修工-中级工练习题与参考答案一、单选题（共45题，每题1分，共45分）1.电力系统在运行中发生短路故障时，通常伴随着电压( )。

A、越来越稳定B、不受影响C、急剧下降D、大幅度上升正确答案：C2.在同一间隔中，开关在合闸位置，两侧刀闸（）合闸。

A、不可以B、线路侧可以C、母线侧可以D、都可以正确答案：A3.电源作Y形连接时，线电压UL与相电压Uph的数值关系为( )。

A、UL＝3UphB、Uh＝UphC、UL＝UphD、UL＝2Uph正确答案：C4.测量灭弧室真空度测量时，用作定量检测的仪器真空度的范围是（）Pa。

A、10-4～10-1B、10-6～10-4C、10-5～10-2D、10-6～10-3正确答案：A5.合闸电阻预接入时间测量时，检测仪器所用电压一般应是频率为()工频交流电压A、50Hz±1.5HzB、50Hz±2HzC、50Hz±0.5HzD、50Hz±1Hz正确答案：D6.真空断路器合闸弹跳40.5kV及以上不应大于（）A、2msB、4msC、1msD、3ms正确答案：D7.GW7-252DW/3150中D指的是（）。

A、低海拔B、电动操动机构C、带有接地刀闸D、改进型正确答案：C8.GN30-12D型隔离开关是（）的高压电器。

A、旋转触刀式B、触刀插入式C、触刀曲臂插入式D、直接插入式正确答案：A9.《生产安全事故报告和调查处理条例》第三十三条规定：事故发生单位应当认真吸取事故教训，落实防范和整改措施，防止事故再次发生。

防范和整改措施的落实情况应当接受( )和职工的监督。

A、国家B、当地政府C、纪委D、工会正确答案：D10.并联电路的总电阻的倒数等于参加并联的各个电阻的( )。

A、代数和B、倒数之和C、倒数之和再取倒数D、积正确答案：B11.机构箱内端子排无锈蚀，二次电缆绝缘层无变色、（）、损坏现象，电缆号头、走向标示牌无缺失A、老化B、污秽C、编号缺失D、膨胀正确答案：A12.在气瓶内存放半年以上的SF6气体，使用前应先检验其（）和空气含量，符合标准后方准使用。

变电运行试卷答案卷

____________________________________装_________________________订_________________________线 ___________________________________
答案：解：变压器二次电压为 U＝Uo／0.9＝110／0.9＝122(V)
____________________________________装_________________________订_________________________线 ___________________________________
4.>线路自投无压起动回路的两个电压互感器电源，停其中一个时，应注意什么?
三、计算题（每题5分，共10分） 1.>有一单相全波整流电路，要求输出直流电压为110V，电流为3A。试计算Udrm和Id值。
第 6 页共 10 页变电站值班员中级工试卷
单位部门______________________姓名___________准考证号_______________考场 __________
)
答案：×
4.>变压器铁芯中的主磁通随负载的变化而变化。( )
答案：×
5.>避雷器与被保护的设备距离越近越好。( )
答案：√
6.>变压器差动保护反映该保护范围内的变压器内部及外部故障。( )
答案：√
7.>少油断路器只需通过观察窗能看见有油就是能运行。( )
第 1 页共 10 页变电站值班员中级工试卷
单位部门______________________姓名___________准考证号_______________考场 __________

变电站值班员中级工复习题+答案

变电站值班员中级工复习题+答案1、线路停送电操作应充分考虑线路充电功率对系统和线路末端电压的影响，防止设备（）A、过负荷B、短路C、过电流D、过电压答案：D2、电容器组的过流保护反映电容器的（）故障。

A、内部B、外部短路C、双星形D、接地答案：B3、采用三相重合闸时，最不利的情况是有可能重合到（）故障。

A、单相接地B、小电流接地C、三相短路D、母线故障答案：C4、《中国南方电网有限责任公司电力安全工作规程》第6.3.3.2条规定：厂站内待投运的新设备未与运行设备连接且安全距离足够，进行新设备安装或试验的工作需选用（）。

A、厂站第一种工作票B、厂站第二种工作票C、厂站第三种工作票D、紧急抢修工作票答案：B5、高压断路器的额定电流是（）。

A、断路器长期运行电流B、断路器长期运行电流的有效值C、断路器运行中的峰值电流D、断路器长期运行电流的最大值答案：B6、隔离开关因没有专门的（）装置，故不能用来接通负荷电流和切断短路电流。

A、快速机构B、灭弧C、封闭D、绝缘答案：B7、油浸电力变压器的呼吸器硅胶的潮解不应超过（）A、1/2B、1/3C、1/4D、1/5答案：A8、电力系统发生短路时，通常还发生电压（）。

A、上升B、下降C、不变D、波动答案：B9、工作人员应被告知其作业现场存在的危险因素和（）。

A、防范措施B、预控措施C、技术措施D、安全措施答案：A10、多台并列运行的有载调压变压器，在进行有载调压分接开关的升压操作时，应先操作负载电流相对（）的一台，再操作负载电流（）的一台，以防止环流过大；降压操作时，顺序相反A、平衡，最不平衡B、较大，较小C、较小，较大D、最不平衡，平衡答案：C11、《中国南方电网有限责任公司电力安全工作规程》第 6.3.2.2条规定：工作负责人（监护人）应由（）担任。

A、熟悉人员安全技能与技术水平人员B、熟悉人员安全技能与技术水平，具有相关工作经历、经验丰富的生产管理人员、技术人员、技能人员C、熟悉工作班人员安全意识与安全技能及技术水平人员D、熟悉工作班人员安全意识与安全技能及技术水平，具有充分与必要的现场作业实践经验，及相应管理工作能力的人员答案：D12、我国电力系统中性点接地方式有四种，分别是（）。

电力公司变电运行中级工试题之电力系统20题

一、判断题1、非同期并列对有关设备破坏力极大，严重时，会将发电机线圈烧毁，端部变形。

答案：正确2、当系统频率降低时，应增加系统中的有功功率。

答案：正确3、提高电压质量的措施有发动机调压、变压器调压、无功补偿设备调压。

答案：正确4、电力系统的电压水平取决于无功功率的平衡，系统中的无功出力应能满足系统负荷和网络损耗在额定电压下对无功功率的需求，否则电压就会偏离额定值。

答案：正确5、隔离开关可以进行同期并列。

答案：错误6、就整个电力系统来讲，如果一台大型机组发生非同期并列，会影响系统正常运行，但不可能使这台发电机与系统间产生功率振荡。

答案：错误7、避雷器可以防止直击雷对变电站设备的侵害。

答案：错误8、互感器为测量仪表、继电保护和自动装置二次回路提供电源。

答案：正确二、单选题1、电力系统中监视、控制和调整电压的母线称为（）。

A．硬母线B．电压中枢点C．软母线D．封闭母线答案：B2、隔离开关可以进行（）。

A．恢复所用变压器B．代替断路器切故障电流C．任何操作D．切断接地电答案：A3、（）是电力系统中最重要的控制和保护设备。

A．隔离开关B．断路器C．变压器D．互感器答案：B4、系统向用户提供的无功功率越小，用户电压就（）。

A．无变化B．越合乎标准C．越低D．越高答案：C5、供给用户受电端的电压变化幅度不应超过下列数值（）。

A．增加发电机励磁，投入电容器B．增加发电机励磁，投入备用变压器C．增加发电机有功出力，减负荷D．增加发电机有功出力，投入备用变压器答案：C6、电压中枢点调压方式有（）。

A．逆调压B．恒调压C．顺调压D．反调压答案：ABC7、在同期并列中规定。

同步表两侧频率差在（）Hz以内时，才允许将同步表。

电力公司变电运行中级工试题之10kV中性点接地系统23题

一、判断题1、停运半年及以上的消弧线圈装置应按有关规定试验检查合格后方可投运。

答案：正确2、中性点经消弧线圈接地的系统，正常运行时中性点电压不能超过额定相电压2%。

答案：错误3、不允许将一台消弧线圈同时投入两台变压器的中性点运行。

答案：正确4、发生单相接地时，消弧线圈的电感电流超前零序电压90°。

答案：错误5、中性点经消弧线圈接地的系统，正常运行时中性点电压不能超过额定相电压2%。

答案：错误6、中性点经消弧线圈接地的系统正常运行时，中性点所产生的电压不能超过额定相电压的1.5%。

答案：正确7、接地变压器经开关接于10kV母线，合变低开关对10kV母线充电前应确保接地变及其保护已投入。

答案：正确8、消弧线圈常见的故障有声音不正常、套管破裂、严重漏油及温度异常升高等。

当发现上述现象时，应联系停用消弧线圈，但此时不得用隔离开关拉闸停电。

答案：正确9、一般情况下，220kV变电站只允许一个220kV主变中性点直接接地运行。

答案：正确10、在中性点非直接接地或经消弧线圈接地的系统，且接地点在配电设备上，而又无法用断路器直接断开故障点时，为了缩小停电范围，可采用转移接地点方法，将接地设备停用，然后再接触人工接地点。

答案：正确二、单选题1、消弧线圈带负荷运行时间不应超过（）小时。

A. 一小时B. 二小时C. 三小时D. 四小时答案：B2、当过补偿时，电容电流增大前（）消弧线圈分头。

A. 调大B. 调小C. 不调D. 以上都正确答案：A3、消弧线圈出现油位异常时，应在（）部门同意后，拉开消弧线圈的隔离开关。

A. 生技部B. 变电所C. 调度D. 安监部答案：C4、（）的铁芯带有间隙。

A.单相变压器B.电抗器C.消弧线圈答案：C5、在直接接地系统中，当接地电流大于4000A时，变电站中接地网的接地电阻不应大于（）。

A．5ΩB．2ΩC．0.5ΩD．0.1Ω答案：C6、中性点经消弧绕组接地的电力网，在正常运行情况下，中性点电压位移不应超过额定相电压的（）。

变电运行工试题库含答案

变电运行工试题库1、(中级工,判断题,较易,无,核心要素,外引库)二次回路上的工作,无需将高压设备停电者,应填用第二种工作票。

( )√2、(中级工,判断题,较易,无,核心要素,外引库)电压互感器正常运行时,二次侧约250V电压。

( )×3、(中级工,判断题,较易,无,核心要素,外引库)电压互感的二次所通过的电流,与二次回路阻抗无关。

( )×4、(中级工,判断题,较易,无,核心要素,外引库)发现电气设备起火后,应先灭火再切断有关电源。

( )×5、(中级工,判断题,较易,无,核心要素,外引库)内部过电压可分为操作过电压和谐振过电压。

( )×6、(中级工,判断题,较易,无,核心要素,外引库)大气过电压又叫自然过电压。

( )×7、(中级工,判断题,较易,无,核心要素,外引库)在6----10KV中性点不接地系统中,发生单相接地时,非故障相的相电压将同时降低。

( )×8、(中级工,判断题,较易,无,核心要素,外引库)触电方式一般有三种：单相触电,两相触电,三相触电等方式。

( )×9、(中级工,判断题,较易,无,核心要素,外引库)用验电器验电应在停电检修的线侧验电即可。

( )×10、(中级工,判断题,较易,无,一般要素,外引库)可以在事故处理或倒闸操作中交接班。

( )×11、(中级工,判断题,较易,无,一般要素,外引库)下达操作票和填写操作必须使用设备编号。

( )×12、(中级工,判断题,较易,无,核心要素,外引库)主变停电顺序：先停电源侧,后停负荷侧。

( )×13、(中级工,判断题,较易,无,核心要素,外引库)用隔离刀闸可以分合电压互感器和避雷器及系统有接地故障的消弧线圈。

( ) ×14、(中级工,判断题,较易,无,核心要素,外引库)三相变压的额定电压指的是本电压。

( )×15、(中级工,判断题,较易,无,核心要素,外引库)变压器油位计是指示油枕中的油面用的。

电力中级工考试题库

电力中级工考试题库一、电气基础知识1.简述电流、电压、电阻的定义及其单位。

2.什么是欧姆定律？如何计算电路中的电阻、电流和电压之间的关系？3.什么是电功率？如何计算电路中的电功率？4.什么是串联电路？如何计算串联电路中的总电阻和总电压？5.什么是并联电路？如何计算并联电路中的总电阻和总电流？二、电力系统概述1.电力系统的组成及层次结构是什么？2.什么是电力生产、输电、配电和用电环节？各自的主要内容是什么？3.简述电力系统的三相平衡原理。

4.什么是电力系统的稳定性？如何评估电力系统的稳定性？5.电力系统中的故障类型有哪些？如何处理各种故障？三、电力设备及保护1.什么是变压器？简述变压器的工作原理及分类。

2.什么是断路器？断路器的作用及分类有哪些？3.什么是避雷器？避雷器的作用及分类有哪些？4.什么是保护继电器？保护继电器的分类及功能有哪些？5.什么是地刀？地刀的作用及应用场合是什么？四、电力相关法律法规1.电力安全生产法规是什么？主要内容包括哪些？2.电力消费者权益保护法规是什么？主要内容包括哪些？3.电力行业准入管理法规是什么？主要内容包括哪些？4.电力市场监管法规是什么？主要内容包括哪些？5.电力行业发展规划法规是什么？主要内容包括哪些？五、其他1.电力中级工应具备哪些基本素质和技能？2.电力中级工岗位的职责和要求是什么？3.电力中级工如何保持自身专业素养和技能的持续提升？总结：以上内容为电力中级工考试题库的主要内容，希望考生能够通过学习和练习，不断提高自身的电力专业知识水平，顺利通过考试，成为一名合格的电力中级工程师。

祝各位考生取得优异的成绩！。

电力企业职业技能鉴定题库(变电值班中级简答题)

电力职业技能考试变电运行人员中级工简答题三、简答题(每题5分,共86题)1.变压器的油枕起什么作用?答案：当变压器油的体积随着油温的变化而膨胀或缩小时，油枕起储油和补油作用，能保证油箱内充满油，同时由于装了油枕，使变压器与空气的接触面减小，减缓了油的劣化速度。

油枕的侧面还装有油位计，可以监视油位的变化。

2.变压器的铁芯为什么要接地?答案：运行中变压器的铁芯及其他附件都处于绕组周围的电场内，如不接地，铁芯及其他附件必然感应一定的电压，在外加电压的作用下，当感应电压超过对地放电电压时，就会产生放电现象。

为了避免变压器的内部放电，所以要将铁芯接地。

3.变压器的净油器是根据什么原理工作的?答案：运行中的变压器因上层油温与下层油温的温差，使油在净油器内循环。

油中的有害物质如：水分、游离碳、氧化物等随油的循环被净油器内的硅胶吸收，使油净化而保持良好的电气及化学性能，起到对变压器油再生的作用。

4.有导向与无导向的变压器强油风冷装置的冷却效果如何?答案：装有无导向强油风冷装置的变压器的大部分油流通过箱壁和绕组之间的空隙流回，少部分油流进入绕组和铁芯内部，其冷却效果不高。

而流入有导向强油风冷变压器油箱的冷却油流通过油流导向隔板，有效地流过铁芯和绕组内部，提高了冷却效果，降低了绕组的温升。

5.温度计有什么作用?有几种测温方法?答案：温度计是用来测量油箱里面上层油温的，起到监视电力变压器是否正常运行的作用。

温度计按变压器容量大小可分为水银温度计、信号温度计、电阻温度计三种测温方式。

6.高压断路器的分合闸缓冲器起什么作用?答案：分闸缓冲器的作用是防止因弹簧释放能量时产生的巨大冲击力损坏断路器的零部件。

合闸缓冲器的作用是防止合闸时的冲击力使合闸过深而损坏套管。

7.什么叫断路器自由脱扣?答案：断路器在合闸过程中的任何时刻，若保护动作接通跳闸回路，断路器能可靠地断开，这就叫自由脱扣。

带有自由脱扣的断路器，可以保证断路器合于短路故障时，能迅速断开，避免扩大事故范围。

变电运行试题

变电运行试题一、选择题1. 变电站是电力系统的（）。

A. 发电部分B. 输电部分C. 配电部分D. 供电部分2. 变电站的主要功能是（）。

A. 发电B. 送电C. 平衡电力负荷D. 变换电压3. 变电站的主要设备包括（）。

A. 发电机B. 变压器C. 输电线路D. 配电盘4. 以下哪个是变电站的主要组成部分（）。

A. 输电线路B. 环网柜C. 电能计量装置D. 电动机5. 变电站输电线路通常采用的导线材料是（）。

A. 铜B. 铝C. 钢D. 铁6. 高压变电站通常采用的电压等级是（）。

A. 10kVB. 110kVC. 220kVD. 500kV7. 具有自动设备、远动、自动故障抢修、系统保护、通信等功能的变电站是（）。

A. 联网变电站B. 架空变电站C. 隔离变电站D. 微型变电站8. 变电站的操作人员应具备（）等相关专业知识。

A. 电力工程B. 机械工程C. 电子工程D. 土木工程9. 变电站的运行安全主要包括（）。

A. 电气安全B. 机械安全C. 火灾安全D. 泄露安全10. 变电站的运行管理负责人应具备（）等相关专业知识。

A. 电气工程B. 管理学C. 安全工程D. 运营管理二、判断题判断以下说法是否正确，正确的在空格内打“√”，错误的在空格内打“×”。

1. 变电站主要包括输电线路、变压器和配电盘。

（）2. 变电站输电线路常用的导线材料是铜。

（）3. 在变电站中，220kV是常用的高压等级。

（）4. 变电站的运行安全包括电气安全、机械安全和火灾安全。

（）5. 变电站的运行管理负责人主要需要具备管理学和运营管理知识。

（）三、简答题1. 请简要介绍变电站的主要功能。

(不超过50字)2. 请简述高压变电站通常采用的电压等级。

(不超过50字)3. 变电站的运行安全主要包括哪几个方面？(不超过50字)四、问答题1. 请描述变电站的主要组成部分，并简要介绍各部分的功能。

(不少于100字)2. 变电站的操作人员需要具备哪些专业知识和技能？(不少于100字)五、综合题请结合实际情况，从设计、建设、运行等角度，谈谈如何确保变电站的运行安全和稳定性。

中级变配电电工考核题库参考答案.

1. 双母线
WL1 WL2
运行特点： A. 检修母线时不影响正常供电
①合上QS2、QS1和QFC，使Ⅱ组母线带电，检查该母线是否完好。
QS1 QFC
QS7 QF1 QS5 Ⅱ Ⅰ QS3 QS4 QS2 QS6
②依次合上各个回路接在Ⅱ组母线侧的QS，再依次断开各回路接在Ⅰ 组母线侧的QS。
③拉开QFC、QS2和QS1 ，原工作母线便退出工作，可以进行检修。
QS7 QF1 QS5 Ⅱ Ⅰ QS3 QS4 QS6
(二)、双母线接线形式
1. 双母线
WL1 WL2
运行特点： C. 工作母线故障后，所有回路能迅速恢复供电当工作母线发生短路故障时，所有电源回路QF自动跳闸。
QS1 QFC
QS7 QF1 QS5 Ⅱ Ⅰ QS3 QS4 QS6
QS2
随后应断开各出线QF 和所有故障母线侧的 QS，再合上各回路备
10、根据图说明闪光装置接线的构成及动作过程。答：图中，由KM、R、C组成闪光继电器。按下按钮SE时，它相当于一个不对应回路，闪光母线与负电源接通，闪光继电器 KTW的线圈回路接通，电容器C经附加电阻R和“不对应”回路中的信号灯充电，于是加在KM两端的电压不断升高，当达到其动作电压时，KM动作，其常开触点KM.2闭合，闪光母线（+） WTW与正电源直接接通，信号灯全亮。同时其常闭触点KM.1断开它的线圈回路，电容C 便放电，放电后，电容C 的端电压逐渐降低，待降至KM的返回电压时，KM复归，KM.2断开，KM.1闭合，闪光母线经KM、KM.1与正电源接通，信号灯呈半亮。重复上述过程，便发出连续闪光。
变配电值班员电工中级技能鉴定考核
12/1/2018 12/1/2018

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电力公司变电运行中级工试题之站用电系统23题
题目23：站用电系统
1.站用电系统的组成和功能是什么？
2.站用电系统中的主要设备有哪些？其作用是什么？
3.站用电系统的接线方式有哪些？
4.站用电系统中的调压设备有哪些？
5.站用电系统中的变压器类型有哪些？其应用范围是什么？
6.站用电系统中的低压设备有哪些？其作用是什么？
7.站用电系统中的电缆终端应如何接头？
8.站用电系统中的保护装置有哪些？其作用是什么？
9.站用电系统中的接地装置有哪些？其作用是什么？
10.站用电系统中的自动化装置有哪些？其作用是什么？
答案：
1.站用电系统的组成和功能是什么？
答：站用电系统是电力系统中为保证电力设备正常运行而设计的，主要由变电设备、配电设备、电缆、接地装置、自动化装置和保护装置等组成。

站用电系统的主要功能是为电力设备提供电能，并对电力设备进行保护和自动化控制。

2.站用电系统中的主要设备有哪些？其作用是什么？
答：站用电系统中的主要设备包括变压器、调压装置、低压设备、电缆、接地装置、自动化装置和保护装置等。

其中变压器用于增加或降低电压；调压装置用于调节电压稳定，保证电力设备的稳定工作；低压设备用于为电力设备提供低压电能，并对电力设备进行保护和控制；电缆用于将电能传输到电力设备；接地装置用于保证电力设备的安全运行；自动化装置用于自动化控制电力设备；保护装置用于对电力设备进行保护。

3.站用电系统的接线方式有哪些？
答：站用电系统的接线方式主要有三种：架空线接线、电缆接线和混合接线。

架空线接线主要用于中小容量的站用电系统；电缆接线主要用于大容量站用电系统；混合接线则是将架空线接线和电缆接线结合起来使用。

4.站用电系统中的调压设备有哪些？
答：站用电系统中的调压设备主要有稳压器、变压器和调压变压器。

稳压器的作用是稳定电压；变压器的作用是改变电压级别；调压变压器的作用是将电压调节到设定值。

5.站用电系统中的变压器类型有哪些？其应用范围是什么？
答：站用电系统中的变压器类型主要有干式变压器和油浸式变压器。

干式变压器适用于城市和工矿企业的用户，主要用于干燥、潮湿或有易燃危险的场所；油浸式变压器主要用于城乡电网、电力生产和输电场所。

由于其容量大、稳定性好，油浸式变压器得到了广泛应用。

6.站用电系统中的低压设备有哪些？其作用是什么？
答：站用电系统中的低压设备主要有断路器、熔断器、接触器、继电器、清控电器、开关、插接和引出线等。

这些设备用于将电能传输到电力设备，以及为电力设备提供保护和控制。

7.站用电系统中的电缆终端应如何接头？
答：站用电系统中的电缆终端应采取压接和焊接两种方式进行接头。

采取压接方式时，应选择合适的压接工具，并将电缆绝缘剥去一定长度，然后将裸露的导体插入压接端子中，并采用压接工具将压接端子压紧。

焊接方式需要先将电缆绝缘剥去一定长度，然后将裸露的导体用火焰进行加热，使其熔化，然后再将焊锡涂于接头部位，使其凝固形成完整的焊接点。

8.站用电系统中的保护装置有哪些？其作用是什么？
答：站用电系统中的保护装置主要有熔断器、保险丝、电磁继电器和电子式保护装置等。

这些保护装置的作用是对电力设备进行保护，当电力设备出现故障时，能够及时切断电路，防止电路继续运行，从而保护设备和人员的安全。

9.站用电系统中的接地装置有哪些？其作用是什么？
答：站用电系统中的接地装置主要有单点接地和等电位接地两种方式。

单点接地指将某一点接地，以便快速排除故障电流，保护人员和设备的安全；等电位接地则是将多个设备相互连接以达到相同的接地电位，以防止漏电流过大。

10.站用电系统中的自动化装置有哪些？其作用是什么？
答：站用电系统中的自动化装置主要有远动装置、控制器、PLC和SCADA系统等。

这些自动化装置的作用是对电力设备进行自动化控制，能够对电力设备运行状态进行实时监测和分析，发现故障时，能够及时进行处理，提高电力设备的运行效率。
