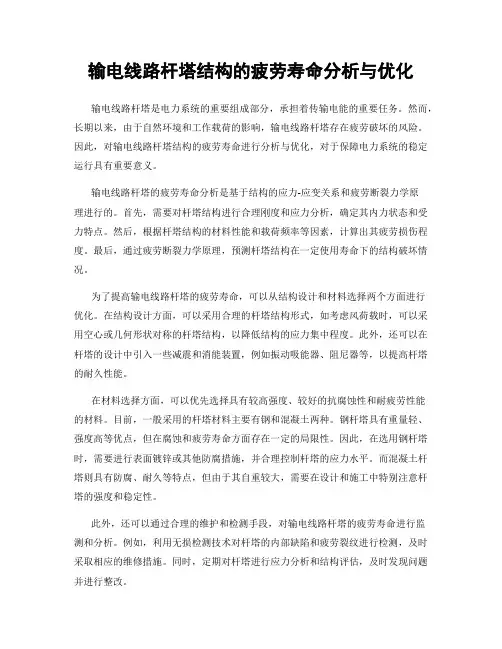

输电线路杆塔结构的疲劳寿命分析与优化

输电线路杆塔结构的疲劳寿命分析与优化输电线路杆塔是电力系统的重要组成部分，承担着传输电能的重要任务。

然而，长期以来，由于自然环境和工作载荷的影响，输电线路杆塔存在疲劳破坏的风险。

因此，对输电线路杆塔结构的疲劳寿命进行分析与优化，对于保障电力系统的稳定运行具有重要意义。

输电线路杆塔的疲劳寿命分析是基于结构的应力-应变关系和疲劳断裂力学原理进行的。

首先，需要对杆塔结构进行合理刚度和应力分析，确定其内力状态和受力特点。

然后，根据杆塔结构的材料性能和载荷频率等因素，计算出其疲劳损伤程度。

最后，通过疲劳断裂力学原理，预测杆塔结构在一定使用寿命下的结构破坏情况。

为了提高输电线路杆塔的疲劳寿命，可以从结构设计和材料选择两个方面进行优化。

在结构设计方面，可以采用合理的杆塔结构形式，如考虑风荷载时，可以采用空心或几何形状对称的杆塔结构，以降低结构的应力集中程度。

此外，还可以在杆塔的设计中引入一些减震和消能装置，例如振动吸能器、阻尼器等，以提高杆塔的耐久性能。

在材料选择方面，可以优先选择具有较高强度、较好的抗腐蚀性和耐疲劳性能的材料。

目前，一般采用的杆塔材料主要有钢和混凝土两种。

钢杆塔具有重量轻、强度高等优点，但在腐蚀和疲劳寿命方面存在一定的局限性。

因此，在选用钢杆塔时，需要进行表面镀锌或其他防腐措施，并合理控制杆塔的应力水平。

而混凝土杆塔则具有防腐、耐久等特点，但由于其自重较大，需要在设计和施工中特别注意杆塔的强度和稳定性。

此外，还可以通过合理的维护和检测手段，对输电线路杆塔的疲劳寿命进行监测和分析。

例如，利用无损检测技术对杆塔的内部缺陷和疲劳裂纹进行检测，及时采取相应的维修措施。

同时，定期对杆塔进行应力分析和结构评估，及时发现问题并进行整改。

总之，输电线路杆塔结构的疲劳寿命分析与优化是确保电力系统安全运行的重要保障措施。

通过合理的结构设计和材料选择，以及加强维护和检测手段，可以提高输电线路杆塔的疲劳寿命，实现电力系统的可靠供电。

输电线路铁塔结构优化设计的几点思路

输电线路铁塔结构优化设计的几点思路郭　翔（内蒙古鲁电蒙源电力工程有限公司）摘　要：铁塔结构设计是在满足线路电气间隙要求的基础上，通过荷载计算与组合，杆塔结构型式选择，结构内力与变形计算分析，强度、稳定和刚度等计算，得出最优的杆塔型式的过程。

关键词：铁塔；结构设计；强度；可靠度０　引言输电线路主要由五大部分组成，即线、金具、绝缘子、塔和基础，杆塔是组成输电线路的重要部分之一，其造价占工程本体的３０％以上，杆塔的选型取决于输电方式（单回、多回、交直流、紧凑型、电压等级）、路径情况（沿线的规划情况、房屋、林木等）、地质情况、地形条件和使用条件，杆塔设计时应在满足上述要求的前提下，根据综合技术经济比较，精心设计，以实现安全、经济、环保、美观的目标［１］。

１　铁塔结构优化的主要原则杆塔结构优化，应以达到安全可靠、先进适用、经济合理为目标。

（１）确保铁塔有足够的强度和稳定性以保证线路的安全运行。

（２）尽可能减少线路走廊宽度，节省走廊清理费用，保护环境。

（３）采用先进、合理的构造减小铁塔钢材耗量，从而降低工程造价。

结构优化主要从以下几个方面进行［２３］：（１）在结构型式上，塔身有最优的坡度。

（２）铁塔构件的布置合理、结构型式简洁，传力路线直接、简短、清晰。

（３）尽可能少用隔面，隔面要采用几何不变结构，隔面结构要合理。

（４）斜材尽可能直接连于主材，尽可能少采用节点板。

（５）合理划分节间，充分发挥构件的承载能力。

２　依据的规范、规程ＧＢ５０５４５２０１０《１１０ｋＶ～７５０ｋＶ架空输电线路设计规范》ＤＬ／Ｔ５１５４２０２０《架空输电线路杆塔结构设计技术规定》ＧＢ５００７２０１７《钢结构设计标准》《电力工程高压送电线路设计手册》ＤＬ／Ｔ５４４２２０１０《输电线路铁塔制图和构造规定》３　优化方法３１　动态规划法和满应力准则法相结合的设计方法下面给出具体计算方法。

目标函数为：Ｗ＝∑ｎｋ＝１Ｗｋｋ＝１，２，…，ｎＷｋ＝∑ｍｉ＝１ｘｋｉｘｋｉ≥０，ｉ＝１，２，…，ｍ{ｋ（１）式中，ｎ为子结构数；ｍｋ为第ｋ个子结构的杆件数；ｘｋｉ为第ｋ个子结构的第ｉ杆件的截面面积。

浅析220kV高压输电线路窄基钢管塔结构优化设计

浅析220kV高压输电线路窄基钢管塔结构优化设计摘要：窄基钢管塔是一种走廊紧凑、占地面积小新型铁塔，是钢管塔技术在城镇规划区以及城镇郊区地区线路工程的全新应用，与常规铁塔相比，外形美观、结构简单，与城镇周边环境更加和谐，具有良好经济和社会效益，本文通过截面选择、杆件布置、经济性对比等方面分析、为窄基塔规划、设计提供有重要参考。

关键词：高压输电线路；窄基塔；优化设计引言随着我国经济建设发展，城镇规划区的土地日益紧张，高压输电线路多经过成镇绿化带、公路等路径拥挤地段。

对220kV 高压输电线路工程，由于荷载较大，采用钢管杆虽可满足走廊占地要求，但塔重增加较多，经济性较差。

与角钢塔相比，窄基钢管塔结构简单、外形美观，与城市环境更加协调。

与钢管杆相比，窄基塔经济性较好（节约钢材 25%以上），具有良好的经济和社会效益。

一、主材构件断面的优化（一）构件风压对比经过分析计算，窄基塔塔身风荷载的比重约整个内力的为 35~45%，而线条风荷载和塔身自重引起的内力约占整个内力的45~50%和10~12%左右。

通过合理选材降低塔身风载对窄基铁塔设计有重大意义。

可以看出，当角钢（或组合角钢）与钢管的截面面积基本相同时，由于体型系数不一样，钢管承受风压投影面积AS比角钢略大，钢管的AS•μs值是角钢的0.6～0.8倍，即钢管构件所受风载为角钢的0.6～0.8倍。

窄基塔主材采用钢管，钢管构件所受的风荷载是角钢构件的0.8倍左右，钢管构件所受的总应力比角钢减少 9～10%，同时有效减小钢管塔的基础力，意义重大。

（二）构件稳定性比较角钢构件有平行轴和最小轴的区别，两者回转半径i差别较大。

钢管构件在任意方向的回转半径i是相同的。

通过表2 的比较，可以看出截面面积基本相同的条件时，钢管的回转半径是单根角钢的1.3倍。

同一计算长度L时，受压构件稳定系数取决于构件长细比λ=L/i。

角钢的稳定系数远小于钢管。

经计算，材料为Q345时，多数角钢构件mN=1.0，部分mN<1.0；材料为Q420 时，mN<1.0的角钢构件比材料为Q345时更多。

110kV输电线路杆塔结构优化设计

110kV输电线路杆塔结构优化设计摘要：论述杆塔结构设计优化的方法和原则，对塔身断面型式、斜材布置、主材长度优化、节点优化做了分析比较，合理优化杆塔结构。

关键词：110kV输电线路；结构优化；斜材布置；节点优化1. 优化原则杆塔结构设计是在满足线路电气性能要求的基础上，通过荷载计算、结构体系选择、结构内力与变形分析，强度、稳定和刚度等计算，得出最优的杆塔型式的过程。

设计中采取以概率论为基础的极限状态设计方法，用可靠度指标度量结构构件的可靠度。

杆塔按铰接的空间桁架结构进行内力分析。

结构或构件的强度、稳定和连接强度，按承载能力极限状态的要求，采用荷载的基本组合，按下列设计表达式进行设计：在结构和构件的强度、稳定及变形均满足要求的基础上，杆塔优化的原则就是追求杆塔及基础综合指标最优、外形美观。

铁塔的优化设计均根据工程的实际情况，针对不同类型铁塔的受力特点和规程规范的要求，在工程荷载和电气间隙条件下，经多方案计算比较，确定合理的控制尺寸和细部结构。

（1）塔头尺寸，在满足电气间隙的前提下尽量紧凑，以降低塔身受风面积，降低风荷载。

这不但节约塔材，也有利于铁塔安全。

（2）塔身布置，在满足铁塔整体强度、稳定的前提下尽量简捷，保证构件正确传力，路线清晰直接。

（3）塔腿根开，选取塔重最小的方案，再结合基础作用力和材料消耗，选取最合理的方案。

（4）节点构造，减少偏心、减少节点板的使用，力求合理。

2.优化方法优化设计计算方法的选择，是铁塔优化设计的前提。

只有在确定计算程序的最优计算方法后才能对整个工程进行优化设计。

在程序分析计算中每一次迭代中都要作一次结构分析；因此，设计变量的个数及迭代到收敛的迭代次数，就构成了问题的规模。

正因为如此，数学规划法在铁塔计算的应用上受到了限制。

单纯的准则法所求的解，只是最优解附近的解，而非最优解。

同时，某些结构准则法会导致结构退化、迭代不收敛的情况。

我们在使用准则法中还发现，准则法迭代到收敛的迭代次数，几乎不受设计变量数的影响。

输电线路的设计与优化

输电线路的设计与优化一、研究背景随着城市化和国家电网建设的不断推进，输电线路的设计和优化越来越受到重视。

输电线路的设计和优化是一个非常复杂的问题，其中涉及到的因素非常多，如输电距离、线路材料、输电效率、安全性等。

设计和优化输电线路的主要目的是提高其传输效率，减少供电成本，并保证其安全可靠。

二、传输效率的优化输电线路的传输效率是设计和优化的一个重要指标。

常见的优化方法包括：选择合适的线路材料、合理设置输电塔、优化导线截面等。

1. 线路材料的选择线路材料的选择对输电线路的传输效率有着重要的影响。

一般来说，输电线路的材料主要包括铝合金线、铜线等。

铝合金线具有重量轻、价格低廉等优点，但在传输过程中存在着较大的损耗。

铜线则具有传输电能高效、表面光洁等特点，但是成本较高。

因此，在实际应用中需要根据实际情况选择合适的材料。

2. 输电塔的设置输电塔的设置对于输电线路的传输效率有着重要的影响。

输电塔的设置一般应该遵循如下原则：线路的长距离段采用高塔，短距离段采用低塔；山区、丘陵地带应采用高塔；湿地、沼泽地带应采用特殊的地基设施；拉线塔的密度应适当控制。

3. 导线截面的优化导线的截面大小对于输电线路的传输效率也有着重要影响。

导线截面过小会导致传输功率不足，而过大则会造成材料浪费。

因此，需要根据实际情况进行优化。

通常，导线的截面大小应该在满足电力系统传输要求的前提下尽可能地减小，以降低线路杆塔和导线的材料成本。

三、输电线路的安全性优化输电线路的安全性优化是为了保证输电线路的安全稳定运行。

输电线路的安全性优化主要包括：防雷、温度、绝缘等方面。

1. 防雷输电线路在高空存在着很大的雷击风险，因此需要在设计和优化输电线路时考虑雷击问题。

通常，采用以下方式防雷：采用高效的避雷针；增强杆塔的绝缘性能；采用足够的接地设施等。

2. 温度输电线路在运行过程中会因为电流变形产生热量，因此需要采用合理的散热方法，以保证线路的正常运行。

通常，采用以下方式控制输电线路的温度：提高导线空气接触面积；采用散热材料；控制电流大小等。

输电线路杆塔的结构优化与分析

输电线路杆塔的结构优化与分析输电线路杆塔是电力系统中的重要设施，用于支撑输电线路，保障电能的传输和分配。

杆塔的结构优化和分析是提高输电线路安全性能和经济性的关键。

本文将从杆塔结构的优化设计、力学分析、材料选用等方面探讨输电线路杆塔的优化与分析。

一、杆塔结构的优化设计输电线路杆塔的结构优化设计是提高杆塔整体性能并减少杆塔重量的关键。

优化设计的主要目标是确保杆塔的稳定性和抗风性能，同时降低运载杆塔的重量，减少杆塔成本。

通过数值模拟和实验数据分析，确定合理的杆塔高度、截面尺寸和杆塔架设方式等因素，以最大限度地提高杆塔的整体性能。

二、杆塔力学分析杆塔的力学分析是评估杆塔结构强度和抗风能力的基础。

杆塔承受的主要力包括垂直荷载、水平荷载和风荷载等。

在进行力学分析时，需要考虑杆塔的材料特性、截面形状和外部荷载条件等因素。

通过有限元分析等方法，分析杆塔在不同荷载作用下的应力和变形情况，评估杆塔的结构安全性能。

三、杆塔材料选用杆塔的材料选用是保证杆塔结构强度和耐久性的重要环节。

常见的杆塔材料包括钢材、木材和混凝土等。

钢材具有高强度、耐腐蚀性好等优点，广泛应用于输电线路杆塔。

木材在一些特殊环境下也被使用，但其强度和稳定性相对较低。

混凝土杆塔在高压输电线路中较为常见，具有良好的耐久性和稳定性。

根据杆塔的具体使用环境和技术要求，选择合适的材料，确保杆塔的结构安全和寿命。

四、杆塔结构优化与环境保护杆塔结构优化还需要考虑对环境的保护。

传统的杆塔设计和建设方式常常对环境产生一定的影响，例如土地利用、生态破坏等。

在进行杆塔设计时，需要充分考虑生态保护和环境可持续性发展的要求，减少对生态环境的破坏。

同时，根据地理地形和气候特点，优化杆塔的布局和高度，减少对风能利用和风景的影响。

总之，输电线路杆塔的结构优化和分析是电力系统中重要的研究方向。

通过合理的结构设计、力学分析和材料选用，可以提高杆塔的安全性能和经济性，同时减少对环境的影响，实现电力系统的健康发展。

浅谈输电线路杆塔结构设计

浅谈输电线路杆塔结构设计输电线路杆塔结构设计是电力工程中非常重要的一环，它承载着输电线路的重要负荷，直接关系到输电线路的安全稳定运行。

本文将从杆塔结构设计的需求、设计原则、设计方法等方面进行浅谈。

杆塔结构设计的需求。

输电线路杆塔结构设计需满足以下几个方面的需求：1. 承载能力：杆塔需能承受输电线路的重要荷载，如导线重量、风荷载、冰载等。

2. 稳定性：杆塔需具有足够的抗倾覆和抗滑动能力，以保证输电线路的稳定运行。

3. 经济性：杆塔需在满足承载能力和稳定性的前提下，尽可能减少材料和成本。

4. 施工性：杆塔需便于施工安装。

杆塔结构设计的原则。

1. 合理性原则：杆塔结构设计要符合力学原理，合理布置结构材料，确保承载能力和稳定性。

2. 安全性原则：杆塔结构设计要满足国家相关技术标准和规范，确保输电线路的安全运行。

3. 经济性原则：杆塔结构设计要在满足安全稳定的前提下，尽可能减少材料和成本。

4. 实用性原则：杆塔结构设计要考虑施工、运输、维护等因素，便于实际应用。

杆塔结构设计的方法。

1. 经验法：根据已有的经验和技术积累，确定杆塔结构类型和参数。

2. 仿真模拟法：利用计算机软件对杆塔结构进行力学分析和应力分析，评估其承载能力和稳定性。

3. 优化设计法：通过对不同结构方案进行比较和优化，选取最佳结构方案。

4. 正态分布法：根据输电线路的荷载特性和设计要求，采用正态分布法对杆塔结构进行设计。

输电线路杆塔结构设计是一个复杂而重要的任务，需要考虑承载能力、稳定性、经济性和施工性等多个方面的需求，遵循合理性、安全性、经济性和实用性的设计原则，采用经验法、仿真模拟法、优化设计法和正态分布法等设计方法，以确保输电线路的安全稳定运行。

输电线路杆塔结构设计与安全分析

输电线路杆塔结构设计与安全分析1. 引言输电线路是将电能从发电厂输送到用户的重要途径，其中杆塔是支撑输电线路的重要组成部分。

杆塔的结构设计和安全分析对于确保输电线路的可靠运行至关重要。

本文将探讨输电线路杆塔结构设计与安全分析的相关问题。

2. 输电线路杆塔结构设计2.1 杆塔的类型和功能杆塔的类型根据输电线路的特点和需求决定，主要有悬垂塔、耐张塔和角钢塔等。

不同类型的杆塔承受不同的应力和荷载，因此其结构设计需要根据实际情况合理选择。

悬垂塔用于支撑输电线路的过渡杆塔，主要作用是承受电线重量和保持电线在合适的高度。

耐张塔用于承受输电线路的张力，主要作用是保持电线的水平张力，并通过绝缘子串将电线与杆塔绝缘。

角钢塔用于支撑输电线路在角点和转角处，主要作用是承受电线的拉力和侧荷。

2.2 杆塔的结构设计要考虑的因素杆塔的结构设计要考虑多个因素，包括荷载、持久性、地基条件、风荷载、地震荷载和冰荷载等。

在设计过程中，需要通过强度计算、稳定计算和刚度计算等方法，确保杆塔能够承受各种荷载条件下的力学和结构要求。

3. 输电线路杆塔安全分析3.1 强度安全系数强度安全系数是评估杆塔结构安全性的重要指标。

强度安全系数是指杆塔承受外力作用下的最大应力与杆塔材料的屈服强度之比。

通常情况下，强度安全系数应满足设计规范的要求，以确保杆塔在设计寿命内不发生延性破坏。

3.2 稳定性分析稳定性分析是评估杆塔结构在外力作用下抵抗倾覆、屈曲和滑移等破坏形态的能力。

稳定性分析主要包括几何稳定性分析和结构稳定性分析。

几何稳定性分析主要考虑杆塔倾覆和滑移的问题，通过计算抵抗倾覆和滑移的稳定性安全系数来评估结构的稳定性。

结构稳定性分析主要考虑杆塔抵抗屈曲现象的能力，通过计算抵抗屈曲的稳定性安全系数来评估结构的稳定性。

3.3 风荷载分析输电线路杆塔在风力作用下会受到风荷载的影响，因此风荷载分析是杆塔结构安全分析的重要内容。

风荷载分析需要考虑杆塔的几何形状、表面粗糙度、地理位置以及风力特性等因素。

输电线路的杆塔设计与优化

输电线路的杆塔设计与优化输电线路是电力系统中非常重要的部分之一，它是电力从发电站传输到用户处的主要途径。

事实上，输电线路中最重要的组成部分就是杆塔。

杆塔是为输电线路提供支撑和稳定的关键设备。

因此，设计和优化输电线路的杆塔也就变得至关重要了。

杆塔设计的影响因素杆塔的设计对输电线路的安全和稳定性具有很大的影响。

因此，在进行杆塔的设计和优化时需要考虑以下几个因素：1. 输电线路的类型和电压等级不同的输电线路类型和电压等级需要不同类型和不同高度的杆塔。

比如，高压输电线路需要更高的杆塔以支撑电力线的重量。

2. 地形和环境因素杆塔的设计还必须考虑到安装地形和环境因素。

如果在山区或其他复杂地形环境中，需要适应当地环境，确保杆塔的安全和稳定。

3. 杆塔的材料和制造工艺杆塔的材料和制造工艺对于杆塔的性能和寿命有着重要的影响。

合适的材料和制造工艺可以使杆塔更加坚固和可靠，减少维修和更换需要。

4. 经济性杆塔的设计还必须考虑到成本和效率因素。

设计出一种既高效且成本不高的杆塔方案可以为电力系统带来更多的价值。

杆塔设计的优化方法为了设计和优化输电线路的杆塔，需要采用一些优化方法：1. 采用合适的材料杆塔的材料对于它的耐用性和强度至关重要。

目前，常见的塔材有角钢、槽钢、钢管和钢板等。

材料的选用应兼顾塔身自重、塔身强度、杆塔耐腐性以及制作成本和塔的重量等方面。

2. 设计合适的杆塔高度对于输电线路，杆塔的高度是非常重要的，高度会直接影响到输电线路的稳定性。

因此，在设计杆塔时应考虑到线路的长度和高度，使得杆塔的高度足够满足线路的要求，但又不会增加成本。

3. 采用自动化设计工具现在市面上有很多优秀的自动化设计工具，如 ANSYS、ABAQUS 等。

这些工具可以通过分析和仿真来确定杆塔的最优结构和几何参数，从而确保杆塔能够承受线路的重量和风荷载。

4. 优化杆塔的设计对于传统的杆塔设计，大多都是先设计出构架，然后进行调整和改进。

而最近出现了一种基于进化算法的新型杆塔优化方法。

输电线路的设计和优化

输电线路的设计和优化
随着电力需求的不断增长，输电线路的建设和运营变得越来越重要。

在本毕业设计中，我将探讨输电线路的设计和优化，以提高其可靠性和效率。

首先，我们将分析不同类型的输电线路。

常见的输电线路包括架空线路和地下线路。

架空线路包括杆塔和导线，通常是在露天场地中安装，容易受到天气和环境的影响，需要经常维护和检修。

地下线路则使用高压电缆，可以隐藏在地下，避免对环境的影响，但施工和维护成本较高。

接下来，我们将探讨如何选择线路的适当电压级别。

在选择输电线路的适当电压级别时，需要考虑许多因素，例如距离、负载和经济成本。

选择较高的电压级别可以减少输电线路的损耗，但需要更高的成本和技术要求。

然后，我们将讨论如何优化输电线路的设计，以提高其可靠性和效率。

设计应该考虑各种因素，例如风速、积雪深度和风偏角，来确保线路的结构和材料符合标准并能承受在不同的环境条件下的负荷。

另外，还需要考虑输电线路的参数，如电阻和电抗，来减少损耗和提高效率。

最后，我们将讨论如何进行输电线路的维护和检修。

定期对输电线路进行巡视和检测，以及在必要时进行及时的维护和修理，是确保输电线路安全和正常运行的关键。

此外，还可以使用现代技术，如红外线和声波检测，来更好地监测输电线路的状态。

综上所述，输电线路的设计和优化需要考虑多种因素和技术要求。

通过适当的设计和维护，我们可以提高输电线路的可靠性和效率，以更好地满足人们日益增长的电力需求。

浅谈输电线路杆塔结构设计

浅谈输电线路杆塔结构设计1. 引言1.1 背景介绍传统的杆塔设计主要以安全性和稳定性为主要考虑因素，而在现代社会，人们对输电线路的外观、环保性和美观度也提出了更高的要求。

设计人员需要在确保杆塔结构强度和稳定性的还要考虑到线路杆塔在自然环境中的生存和展示的需要。

本文将对输电线路杆塔的设计原则、结构类型、材料选择和安全性进行深入探讨，希望能够为相关设计人员提供一些参考和借鉴，促进输电线路杆塔的设计水平不断提高。

也将探讨设计输电线路杆塔的重要性和未来发展趋势，为电力系统的发展做出贡献。

1.2 研究目的本文旨在探讨输电线路杆塔结构设计的相关内容，通过对输电线路杆塔的功能、设计原则、结构类型、材料选择和安全性等方面进行深入分析，旨在揭示设计输电线路杆塔的重要性以及未来发展趋势。

通过本文的研究，可以更深入地了解输电线路杆塔在电力传输系统中的作用和意义，为工程师和设计师在设计输电线路杆塔时提供参考和指导。

希望通过本文的研究，能够促进输电线路杆塔的设计水平不断提高，确保电力系统的安全稳定运行，并为未来电力系统的发展和升级提供重要的技术支持。

2. 正文2.1 输电线路杆塔的功能输电线路杆塔是输电线路中的重要组成部分，其主要功能包括支撑和固定导线、绝缘子串、地线等设备，同时承受着导线所传递的电力负荷及外部风荷载。

通过输电线路杆塔的合理布置和设计，可以有效地支撑输电线路设备，保证线路的安全运行。

输电线路杆塔的功能之一是支撑导线，导线是传输电力的主要工具，杆塔必须能够稳定地承受导线的重量，同时要具有足够的强度和刚度，以确保导线不会因外部风荷载或其他因素而发生位移或振动，从而影响线路的运行稳定性。

输电线路杆塔还需要支撑绝缘子串，绝缘子串在输电线路中起到隔离导线与杆塔之间的绝缘作用，防止电力泄漏或短路事故发生。

杆塔的设计必须考虑到绝缘子串的安装位置和布局，以确保绝缘子串能够有效地发挥绝缘作用。

输电线路杆塔还需要支撑地线等辅助设备，地线主要用于安全接地，防止雷击和漏电事故的发生。

输电线路铁塔基础选型设计及其优化思路

输电线路铁塔基础选型设计及其优化思路摘要：随着人民生活水平的不断提高，各个行业都在不断地发展。

电网建设是电网建设的基础，而电网建设的好坏将直接关系到电网的运营安全。

在实际的配电网络架空线路建设中，多数都是将铁塔作为工程杆塔来使用，但由于其自身建设的限制，加之其工作人员短缺、分布分散，很难保证其基础建设的质量。

根据高压输电线路工程的安全管理状况，对铁塔基础的选型和优化方法进行了分析，为同类工程提供借鉴。

铁塔是电力输送的重要基础设施，由于铁塔在工程中的使用日益普遍，因此，铁塔在地质条件恶劣的情况下得到了广泛的应用。

输电线路的铁塔基础在地质条件恶劣的情况下，其基础的选择和设计是十分必要的。

本文从铁塔基础的受力特点出发，结合工程实例，讨论了铁塔基础的选型和设计。

关键词：输电线路；铁塔基础；优化思路前言：目前，随着各种生产和城市化的快速发展，对电力的需求量越来越大，因此，近年来，我国的输电线路建设也是如火如荼。

而输电线路通常都是由高压铁塔来支持的，如果不支持，导线就会下垂，很可能会出现各种安全事故，甚至会影响到整个输电系统的正常运转。

我国输电线路的总跨径日益增多，对高压铁塔的需求日益增大。

随着线路长度的增大，总质量的提高也会增大，如果高压铁塔的承载能力达不到设计要求，将会对线路的安全和稳定造成很大的影响。

为此，要做好对输电线路铁塔基础的选择和优化，以适应今后输电线路发展的需要。

在全国范围内，输电线路、铁塔的施工都是以地基为基础，如果地基和基础出现质量问题，将严重影响线路的安全和稳定性，严重的可能造成人身伤亡，严重的危害社会的建设和发展。

输电线路的长距离运输是其典型的特点，其穿越路径的自然环境直接影响着基础条件的复杂性和不稳定性。

以往的大量施工经验证明，由于工程水文土质差异、滑坡、施工工艺不合理、设计偏差等原因，都会导致塔身变形、位移、不均匀沉降，严重时会导致塔身倒塌，从而引发电网安全事故。

一般说来，由于地质、水文等条件的不同，往往要根据不同的作用机理，选用合适的地基，并对其进行合理的优化，从而保证铁塔的安全稳定运行。

浅谈输电线路钢管杆的设计

施工技术的改进
自动化焊接技术
采用自动化焊接技术可以提高焊接质量和效率，减少人工操作误差。
VS
预制拼装施工
通过预制拼装施工，可以缩短施工周期，提高施工效率，降低现场施工难度。
THANKS
谢谢您的观看
故障诊断与处理
故障诊断
通过日常巡检和定期检修，发现钢管杆存在的异常情况，如锈蚀、裂纹、变形等。通过专业人员的诊断，确定故障原因。
故障处理
根据故障原因，采取相应的处理措施。如对锈蚀部位进行除锈防腐处理，对裂纹进行修复或更换等。对于无法修复的钢管杆，应及时进行更换。
05
输电线路钢管杆的发展趋势与展望
新材料的应用
高强度钢材
采用高强度钢材可以减小钢管杆的截面尺寸，减轻重量，提高结构效率。
耐候钢材
耐候钢材能够抵抗腐蚀和氧化，延长钢管杆的使用寿命，降低维护成本。
设计理论的创新
有限元分析
利用有限元分析方法，可以对钢管杆进行更精确的受力分析和优化设计，提高设计精度和可靠性。
参数化设计
通过参数化设计，可以快速生成多种设计方案，便于进行方案比较和优化选择。
建立完善的质量记录体系，对生产过程中的关键环节进行记录和追溯。
不合格品处理
对不合格产品进行返工或报废处理，防止不合格品流入市场。
持续改进
根据质量反馈和市场反馈，持续改进生产工艺和产品质量，提高竞争力。
04
输电线路钢管杆的安装与维护
安装方法与注意事项
安装方法
输电线路钢管杆的安装通常采用分段组装的方式，根据设计图纸和现场条件，将钢管杆分段运输至现场，然后逐段进行组装。
特点
钢管杆具有较高的承载能力和稳定性，能够满足不同输电线路的要求。同时，其紧凑的结构和较轻的重量使得运输和安装方便快捷。

高压输电线路杆塔结构的疲劳分析与优化设计

毕业论文高压输电线路杆塔结构的疲劳分析与优化设计姓名：__________________院系：__________________专业：__________________班级：__________________指导老师：________________职称：__________________**年**月**日高压输电线路杆塔结构的疲劳分析与优化设计摘要随着我国电力事业的发展，高压输电线路杆塔的数量不断增加，而其长期使用会导致结构疲劳，从而危及杆塔的安全稳定性。

因此，本文通过对高压输电线路杆塔结构的疲劳分析，探讨优化设计方案，提高杆塔的使用寿命和稳定性。

本文采用有限元分析方法，结合实验测试，对杆塔结构进行模拟，并分析了不同载荷下的应力变化。

通过分析得到了杆塔的应力分布状况以及疲劳损伤情况，然后根据这些分析结果提出了相应的优化设计方案。

本文的研究成果对高压输电线路杆塔结构的改进具有一定的参考价值和指导意义。

关键词：高压输电线路，杆塔结构，疲劳分析，优化设计，有限元分析AbstractWith the development of China's power industry, the number of high-voltage transmission line towers continues to increase, and their long-term use can lead to structural fatigue, endangering the safety and stability of the towers. Therefore, this paper explores the optimization design scheme and improves the service life and stability of the tower by analyzing the fatigue of the structure of high-voltage transmission line towers. This paper uses finite element analysis method, combined with experimental testing, to simulate the tower structure and analyze the stress changes under different loads. The stress distribution and fatigue damage of the tower were analyzed, and corresponding optimization design schemes were proposed based on these analysis results. The research results of this paper have certain reference value and guiding significance for the improvement of the structure of high-voltage transmission line towers.Keywords: high-voltage transmission line, tower structure, fatigue analysis, optimization design, finite element analysis一、引言高压输电线路杆塔是电力工程中的重要组成部分，其主要作用是承载输电线路的重量，保证输电线路的正常运行。

变电站设施的输电线路杆塔设计与维护

变电站设施的输电线路杆塔设计与维护随着电力行业的快速发展和电力需求的增长，变电站设施的设计和维护成为了电力系统中不可忽视的重要环节。

在变电站中，输电线路杆塔是起到支撑和保护输电线路的关键设施之一。

本文将探讨变电站输电线路杆塔的设计原则和规范，并介绍一些常见的杆塔维护措施，旨在为读者提供一些有益的参考和指导。

1. 输电线路杆塔设计输电线路杆塔的设计需要考虑多种因素，包括地质条件、气候条件、线路的安全性和经济性等。

（1）地质条件：在设计输电线路杆塔时，需要对地质条件进行综合考虑。

例如，地质松软的地区需要采用较大的基础面积，以增加杆塔的稳定性。

而在地质坚硬的地区，可以采用较小的基础面积。

此外，还需要考虑地震等自然灾害对杆塔的影响。

（2）气候条件：不同气候条件下，线路杆塔的设计也会有所不同。

例如，在高寒地区，需要采用耐低温材料，防止冰雪对杆塔的影响。

而在风沙较为严重的地区，需要采用抗风沙的结构设计。

（3）线路的安全性和经济性：杆塔的设计既需要保证线路的安全性，又需要优化杆塔的结构，降低杆塔的造价。

因此，在设计线路杆塔时，需要综合考虑线路的荷载条件、支撑方式、杆塔材料的选用等因素。

2. 输电线路杆塔维护输电线路杆塔的维护是确保电力系统稳定运行的重要环节。

以下是一些常见的杆塔维护措施：（1）巡视与检测：定期对输电线路杆塔进行巡视和检测，以及时发现杆塔存在的问题。

巡视可以通过人工巡视或者无人机巡视来进行，检测可以采用红外线探测技术等。

（2）除盐除雪：对于位于海滨地区的杆塔，需要定期进行除盐处理，以防止海腐蚀。

对于在冬季雪灾较多的地区，需要采取除雪措施，确保杆塔结构的安全。

（3）防腐处理：定期对输电线路杆塔进行防腐处理，延长杆塔的使用寿命。

可以采用喷涂防腐剂或者热浸镀锌等方式进行防腐处理。

（4）灭火防护：在杆塔附近设置灭火设备，以防止因火灾引起的线路故障。

此外，还需要定期清理杆塔周围的草木，以减少火灾的发生。

（5）杆塔绝缘子的检查和更换：输电线路杆塔上的绝缘子需要定期检查和更换。

关于输电线路杆塔塔身的结构设计优化

YAN JIU
图2 布置型式图
图1 塔身段对比
由上图可知，第一、第二方案的节间数始终保持着相
等状态，并无过多差别。

前一方案的顶部和底部节间则是
会直接采用K型和倒K型的布置方式，这能够最大程度
地让横隔与塔身汇交点杆件汇合到一起；第二方案底则是
呈现出倒K型布置形式，第三方案系则是采取大节间布
置方案，具体影响可见下表3：
表3 3种方案塔材耗量比较
节间组合方案123
塔重（t）140.5144.7150.3
塔重比1 1.03 1.07
在对比节间优化与斜材布置之后，本塔塔身段节间组
合可对方案1进行采纳，节间不等长布置，从结构布局上
来看，是比较合理的，而且塔材耗量也是最轻的，这样对。

浅谈输电线路杆塔结构设计

浅谈输电线路杆塔结构设计输电线路杆塔是电力输送系统中的重要组成部分，承担着支撑输电线路、传递电能的作用。

其结构设计直接关系到线路的安全性和稳定性。

本文将从杆塔结构的选材、受力分析和设计参数等方面进行浅谈。

一、选材传统的输电线路杆塔常采用钢材和混凝土材料。

钢材具有强度高、刚性好的特点，适合用于承受较大荷载的杆塔设计。

混凝土材料具有耐久性高、抗风荷载能力强等优点，适合用于承受地震等恶劣环境条件的杆塔设计。

随着科技的进步，新型材料的使用也越来越广泛。

复合材料杆塔具有比钢材更轻、耐腐蚀性更强等特点，适合用于输电线路设计。

玻璃钢材料具有重量轻、耐候性好等特点，也逐渐应用于输电线路的杆塔设计中。

二、受力分析杆塔受力主要有重力、风荷载和地震荷载等。

设计杆塔时需要对这些力的作用进行合理的受力分析。

重力是杆塔最主要的受力来源，主要分为自重和线路重。

自重是杆塔本身的重量，线路重是导线和地线等附加设备的重量。

在受力分析时，需要考虑杆塔的自重以及各个部位受力的情况，合理确定杆塔的形状和支撑方式，以保证其能够承受荷载并保持稳定。

风荷载是指风对杆塔产生的压力。

在设计中，需要考虑到风的速度、风向和风的压力等因素，并通过建立杆塔的三维模型，进行风洞实验和数值模拟来确定杆塔的稳定性。

还需要考虑到杆塔的振动特性，以避免共振现象的发生。

地震荷载是指地震对杆塔产生的力。

地震荷载是杆塔设计中最为严峻的荷载之一，需要通过地震波动的分析和杆塔的抗震性能来考虑。

传统的设计方法是根据地震烈度进行设计，而现在多采用地震加速度反应谱法，根据地震波动的时间历程和频率特性进行分析，来确定杆塔的抗震性能。

三、设计参数设计参数是指进行杆塔结构设计时需要考虑的参数。

主要包括杆塔高度、跨距、杆塔间的角度和导线张力等。

杆塔高度是根据线路的跨越情况和地形地貌来确定的，一般对于平原地区的输电线路，高度较低；而对于山区和河谷等复杂地形地貌，高度较高。

高度的选择应综合考虑线路的运维和施工条件。

浅谈输电线路杆塔结构设计

浅谈输电线路杆塔结构设计
随着电力系统的发展，输电线路的建设也在不断加强。

输电线路的杆塔结构是其中重要的组成部分，其设计合理与否直接影响到线路的安全性和可靠性。

下面，我将从杆塔的选址、结构设计和材料选择等方面对输电线路杆塔结构设计进行浅谈。

杆塔的选址是杆塔结构设计的首要考虑因素之一。

在选址过程中，需要考虑到地形、土质条件、气候因素和周边环境等因素。

优化的选址能够减少杆塔在自然环境中的受力情况，提高杆塔的稳定性和可靠性。

杆塔结构的设计需要考虑到线路的运行工况。

输电线路在运行中会受到风压、冰压、温度变化等外力的作用，因此杆塔的结构设计需要能够满足这些工况要求。

常见的设计方法包括强度设计、刚度设计和疲劳设计等。

杆塔结构的材料选择是影响线路可靠性和安全性的重要因素之一。

传统的输电线路杆塔多采用钢材作为主要材料，钢材具有高强度、耐腐蚀等优点。

随着新材料的不断发展，复合材料杆塔逐渐应用于输电线路的建设中。

复合材料杆塔具有质量轻、强度高、绝缘性好等优点，能够提高线路的可靠性和安全性。

为了提高输电线路的可靠性，还可以考虑在杆塔结构上加装避雷针、挂点等设施，增加杆塔在雷电等极端天气下的承受能力。

输电线路杆塔基础方案优化及施工探讨

３施工前的准备工作在基础施工之前应当做好充分的准备，主要需要准备两个方面：第一，要详细的审核杆塔基础施工的图纸，并通过杆塔基础施工的图纸以及各种地质检测报告等去评估周围的施工环境。第二，要根据图纸开展会议交换意见，制定施工组织设计并编制出基本施工方案。施工方案中应包含解决实际地形以及地质情况的具体方法，以便施工过程中出现各种质量问题。同时在设计施工方案时，需要采用相应的测绘技术来了解输电线里杆塔施工沿线的地质情况，借此来保证施工过程中能采取正确的措施来应对施工过程中出现的各种问题。要对原材料及施工设备进行严格的检验，无论是施工时所需要的工具、测量仪器等，还是原材料的质量，都要根据工程的进度来进行准备，必须要满足施工进度的要求，同时在投入使用之前应把好质量关，不合格的设备、原材料等不能投入使用，防止施工过程中由于机器故障导致施工质量受损。此外，施工所需要的原材料应选择合格的供应商进行供应，原材料必须经由专业的检验单位检验后才可以投入使用。同时按照相关要求设置不少于６个沉
当今阶段人们对于电力工程的依赖性越来越强，因此现阶段对于输电线路等级的要求也越来越高，施工环境也越累越复杂。对于地基的稳定性也有越来越高的要求，地基不牢固最有可能导致的情况就是杆塔坍塌。并且随着长期使用，地基不断地变形且累积。上述这些因素都是导致杆塔地基出现沉降的原因。除此之外，还有其他各种原因能够导致质量隐患，如施工方案不合理、现场管理不到位、对于质量要求不过关、原材料不合格等等，因此，加强对于基础施工的管理并且采用正确的技术、合理的方案，这些都是保证高质量施工的关键。
二、输电线路杆塔基础施工策略探讨来自１设计阶段基础优化结合塔位的地质地层情况、地下水埋深及地下水补给方式，选择合理的基础型式，优化基础埋深，采取合理的地基处理方案，并按照相关规程要求做好基础沉降计算。２采取相应的地基处理方案针对软土地基的加固处理中，常用的方法有高压喷射注浆法、换填垫层法、强夯法等等。换填垫层法适用于浅层的软土地基，在一定程度上可以提高地基的稳定性、承

输电线路杆塔的结构优化设计与可靠性评估

输电线路杆塔的结构优化设计与可靠性评估一、引言输电线路杆塔作为电力输送的关键环节，其结构设计和可靠性评估对于保障电力供应的稳定性和安全性至关重要。

本文将探讨输电线路杆塔的结构优化设计和可靠性评估的相关内容。

二、输电线路杆塔的结构优化设计传统的输电线路杆塔结构设计主要考虑杆塔的承载能力和稳定性，然而，随着输电线路的不断发展和电力需求的增加，杆塔的结构优化设计也变得越发重要。

结构优化设计主要涉及以下几个方面：1. 材料选择：传统的杆塔结构设计大多采用钢结构，然而，随着新材料的出现，如纤维复合材料和碳纤维材料，在结构优化设计中，选择适当的材料可以降低杆塔的重量和降低建造成本。

2. 结构形式：传统的输电线路杆塔结构形式主要有直线型、角钢型和悬臂型等，根据不同的地理环境和电力负荷需求，选择合适的结构形式可以提高杆塔的稳定性和承载能力。

3. 组合设计：传统的输电线路杆塔通常是单根杆塔独立支撑，而在结构优化设计中，可以考虑多根杆塔之间的互相支撑和相互协作，提高杆塔的整体稳定性和抗震能力。

三、输电线路杆塔的可靠性评估杆塔的可靠性评估是保障输电线路运行安全的关键环节，主要包括以下方面：1. 载荷计算：杆塔的结构设计和可靠性评估首先需要进行载荷计算，即对于各种可能的外力进行分析和计算，如风载荷、冰载荷、地震荷载等。

通过准确计算各种载荷的大小和作用方向，可以更好地评估杆塔的可靠性。

2. 结构分析：在杆塔的可靠性评估中，结构分析是必不可少的一步。

通过使用有限元分析等计算方法，可以对杆塔的结构性能进行模拟和分析，得到结构的应力和变形情况，从而评估杆塔的稳定性和可靠性。

3. 可靠性评估指标：在对杆塔的可靠性进行评估时，需要确定一些可靠性评估指标，如可靠性指数、安全系数等。

这些指标可以帮助工程师更好地评估杆塔的可靠性，并采取相应的措施来提高杆塔的可靠性。

四、结论输电线路杆塔的结构优化设计和可靠性评估是保障电力供应安全和稳定的重要环节。
