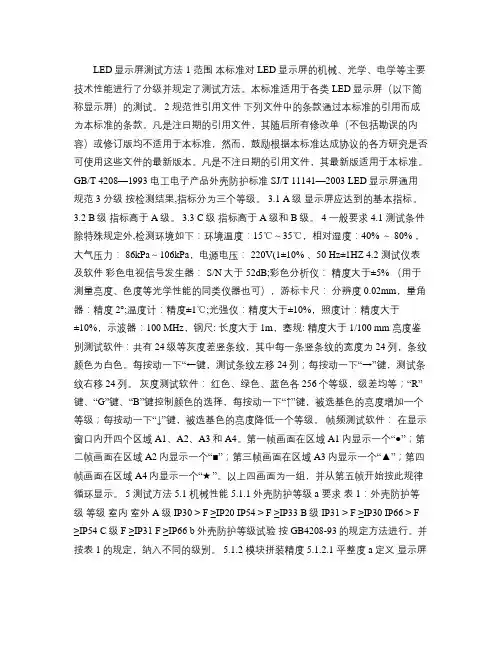

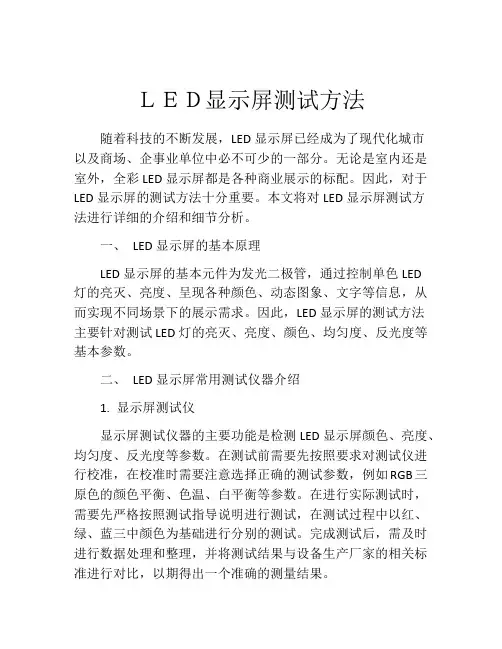

LED显示屏测试方法

1 范围

本标准对LED显示屏的机械、光学、电学等主要技术性能进行了分级并规定了测试方法。

本标准适用于各类LED显示屏（以下简称显示屏）的测试。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版适用于本标准。

GB/T 4208—1993 电工电子产品外壳防护标准

SJ/T 11141—2003 LED显示屏通用规范

3 分级

按检测结果,指标分为三个等级。

3.1 A级

显示屏应达到的基本指标。

3.2 B级

指标高于A级。

3.3 C级

指标高于A级和B级。

4 一般要求

4.1 测试条件

除特殊规定外,检测环境如下：

环境温度：15℃～35℃

相对湿度：40% ～80%

大气压力：86kpa～106kpa

电源电压：220V(1±10%) 、50 Hz±1HZ

4.2 测试仪表及软件

彩色电视信号发生器：S/N大于52dB;

彩色分析仪：精度大于±5% （用于测量亮度、色度等光学性能的同类仪器也可）

游标卡尺：分辨度0.02mm

量角器：精度2°;

温度计：精度±1℃;

光强仪：精度大于±10%

照度计：精度大于±10%

示波器：100 MHz

钢尺: 长度大于1m

塞规: 精度大于1/100 mm

亮度鉴别测试软件：

共有24级等灰度差竖条纹，其中每一条竖条纹的宽度为24列，条纹颜色为白色。每按动一下“←”键，测试条纹左移24列；每按动一下“→”键，测试条纹右移24列。

灰度测试软件：红色、绿色、蓝色各256个等级，级差均等；“R”键、“G”键、“B”键控制颜色的选择，每按动一下“↑”键，被选基色的亮度增加一个等级；每按动一下“↓”键，被选基色的亮度降低一个等级。帧频测试软件：

在显示窗口内开四个区域A1、A2、A3和A4。第一帧画面在区域A1内显示一个“●”；第二帧画面在区域A2内显示一个“■”；第三帧画面在区域A3内显示一个“▲”；第四帧画面在区域A4内显示一个“★”。以上四画面为一组，并从第五帧开始按此规律循环显示。

5 测试方法

5.1 机械性能

5.1.1 外壳防护等级

a) 要求

表1：外壳防护等级

A级B级C级

室内IP30 > F ≥IP20 IP31 > F ≥IP30 F ≥IP31

室外IP54 > F ≥IP33 IP66 > F ≥IP54 F ≥IP66

b) 外壳防护等级试验

按GB4208-93的规定方法进行。并按表1的规定，纳入不同的级别。

5.1.2 模块拼装精度

5.1.2.1 平整度

a) 定义

显示屏任意范围内像素间的凸凹偏差P。

b) 要求

表2：平整度单位为毫米

A B C

1.5 < P ≤

2.5 0.5 < P ≤1.5 P ≤0.5

c) 测量

将1m长钢尺的侧面放置在显示屏屏面任意位置，用塞规测量钢尺侧面与显示屏屏面之间的最大空隙p，并按表2的规定，纳入相应的级别。

5.1.2.2 像素中心距相对偏差

a) 定义

任意相邻像素之间实测中心距与标称中心距的相对误差JX 。

b) 要求

表3：像素中心距相对偏差

A 级

B 级

C 级

10% < JX ≤15% 5% < JX ≤10% JX ≤5%

c) 测量

用精度为0.02mm的通用量具测量，再按下式进行计算，并按表3的规定，纳入不同的级别。JX =│ZC­­­­-- ZB│/30lg(ZB/2) (1)

式中：

JX为像素中心距相对偏差(JX ≤15%)；

ZC为实测像素中心距

ZB为标称像素中心

5.1.2.3 水平相对错位

a) 定义

显示屏在水平方向相邻模块形成的像素上下错位，称为水平相对错位CS 。

b) 要求

表4：水平相对错位

A 级

B 级

C 级

10% < CS ≤15% 5% < CS ≤10% CS ≤5%

c) 测量

用分辨度为0.02mm的通用量具测量，再按下式进行计算，并按表4规定，纳入不同级别。

CS = DSC / 30lg(ZB/2) (2)

式中：

CS为水平相对错位(CS ≤15%)；

DSC为实测水平错位值

ZB为标称像素中心距

5.1.2.4 垂直相对错位

a) 定义

显示屏在垂直方向相邻模块形成的像素左右错位，称为垂直相对错位CC。

b) 要求

表5：垂直错位精度

A 级

B 级

C 级

10% < CC ≤15% 5% < CC ≤10% CC ≤5%

c) 垂直错位精度CC的测量

用分辨度为0.02mm的通用量具测量，再按下式进行计算，并按表5的规定，纳入不同的级别。

CC = DCC / 30lg(ZB/2) (3)

式中：

CC为垂直相对错位(CC ≤15%)；

DCC为实测垂直错位值

ZB为标称像素中心距

5.2 光学性能

5.2.1 最大亮度

a) 定义

显示屏在一定环境照度下，在最高灰度级和最高亮度级下测量的亮度B 。

b) 测量

1) 测量条件：

━━环境照度变化小于±10%。

━━测量区域不得少于16个相邻像素。

2)测量步骤:

━━显示屏全黑情况下，用彩色分析仪测量显示屏的背景亮度BD 。

━━显示屏在最高亮度级、最高灰度级情况下，用彩色分析仪测量显示屏的最大亮度BMAX 。

━━实际最大亮度：B = BMAX - BD 。

━━用上述方法分别按需测量红、绿、蓝、黄、白（在白平衡情况下）等的最大亮度。

5.2.2 视角

a）定义

假定显示屏发光像素法线方向的亮度为BF，从显示屏左右两侧检测显示屏的亮度，当左右两侧亮度值下降到BF/2时，两条观测线之间构成的夹角θS（θS<180°）我们称为显示屏水平方向的视角。从显示屏上下两侧检测显示屏的亮度，当上下两侧的亮度值下降到BF/2时，两条观测线之间构成的夹角θC（θC<180°）我们称为显示屏垂直方向的视角。

b) 视角的测量

1）测量条件：

━━环境照度变化小于±10%,且不存在明显的有色光源。

━━光探头采集范围不得小于16个相邻像素。

2) 水平视角测量步骤:

━━显示屏全屏显示某一基色方块(最高亮度级,最高灰度级)。

━━用彩色分析仪测量出方块内法线方向的亮度LF 。

━━以显示屏中心亮块为圆点，在转动半径不变的情况下，沿着水平方向向左右两侧分别转

动彩色分析仪（探头对准中心亮块），当亮度值下降到LB = LF /2时量出两条观测线之间

的夹角θSX 。
