单片机常用元件protues仿真

合集下载

Proteus元件库元件名称及中英对照单片机仿真软件Proreus学习必用

P r o t e u s元件库元件名称及中英对照单片机仿真软件P r o r e u s学习必用Hessen was revised in January 2021Proteus元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容?CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振?Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地?LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

在proteus中仿真MSP430单片机的设置方法

要使用PROTEUS仿真MSP430单片机，首先要用IAR生成hex文件
在有些场合需要生成.hex文件，因此，这单介绍在IAR中如何生成.hex文件。

生成方法：

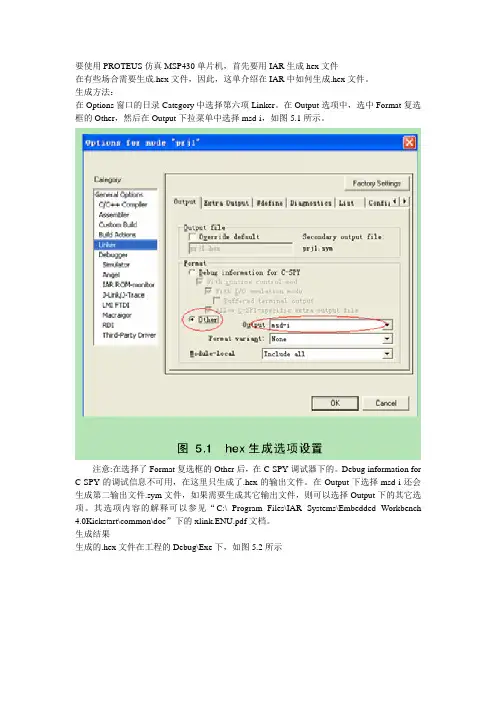

在Options窗口的日录Category中选择第六项Linker。

在Output选项中，选中Format复选框的Other，然后在Output下拉菜单中选择msd-i，如图5.1所示。

注意:在选择了Format复选框的Other后，在C-SPY调试器下的。

Debug information for C-SPY的调试信息不可用，在这里只生成了.hex的输出文件。

在Output下选择msd-i还会生成第二输出文件.sym文件，如果需要生成其它输出文件，则可以选择Output下的其它选项。

其选项内容的解释可以参见“C:\ Program Files\IAR Systems\Embedded Workbench 4.0Kickstart\common\doc”下的xlink.ENU.pdf文档。

生成结果
生成的.hex文件在工程的Debug\Exe下，如图5.2所示
这样加载到PROTEUS里就可以了。

单片机仿真软件PROTEUS入门教程

单片机仿真软件PROTEUS入门教程PROTEUS是一款广泛使用的电子电路仿真软件，它具有友好的用户界面和强大的仿真功能。

本篇文章将向大家介绍PROTEUS的基本操作和仿真流程。

第二步是绘制电路图。

在PROTEUS中，可以使用元件库中的元件来绘制电路图。

首先，点击左侧的“Pick from Libraries”按钮来打开元件库，然后选择合适的元件库。

接下来，点击元件库中的元件，并将其拖放到绘图区。

绘制完电路图后，可以使用线连接元件，建立电路连接。

第三步是设置元件的参数。

在PROTEUS中，可以通过双击元件来打开参数设置对话框。

在对话框中，可以设置元件的名称、型号、参数等信息。

第四步是设置仿真器。

在PROTEUS中，可以使用不同的仿真器来进行仿真。

可以选择Digital Simulation来进行数字电路仿真，或选择Mixed mode simulation来进行混合信号仿真。

第五步是运行仿真。

在PROTEUS中，可以点击“Run”按钮来运行仿真。

在仿真过程中，可以观察电路中各个元件的状态以及输出结果。

第六步是分析仿真结果。

在仿真完成后，可以点击“Debug”按钮来查看仿真结果。

在仿真结果窗口中，可以查看电路中各个元件的输入和输出波形，并进行波形分析。

第七步是进行调试。

在PROTEUS中，可以使用调试工具来排查电路中的错误。

可以使用断点功能来暂停仿真过程，并查看电路的当前状态。

同时，可以使用单步运行功能来逐步执行仿真过程。

第八步是保存仿真结果。

在PROTEUS中，可以将仿真结果保存为图像文件或数据文件。

可以将波形数据保存为.csv或.txt格式的文件，以便进行后续分析。

最后，建议在使用PROTEUS进行仿真时，可以参考相关的教程和文档，学习更多高级操作和功能。

通过不断练习和实践，掌握PROTEUS的使用方法，提高电路设计和仿真的能力。

总之，PROTEUS是一款功能强大的电子电路仿真软件，通过本文介绍的基本操作和仿真流程，读者可以快速上手PROTEUS，进行电路设计和仿真。

用Proteus仿真单片机的方法

用PROTEUS对单片机进行仿真实例Proteus软件是英国Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARES等软件模块，ARES模块主要用来完成PCB 的设计； ISIS模块用来完成电路原理图的布图和仿真。

它可以进行模拟电路仿真、数字电路仿真，也可以进行单片机及其外围电路组成的系统的仿真；软件提供了各种虚拟仪器，如示波器、逻辑分析仪、信号发生器、电压表、电流表等。

和其它仿真软件相比，Proteus ISIS最大特色是对单片机系统的仿真，目前支持的单片机类型有： 68000系列、8051系列、ARM系列、AVR系列、PIC系列、Z80系列、HC11系列等。

本文主要介绍Proteus软件在单片机方面的仿真功能，即ISIS模块的用法。

在单片机学习开发的过程中，程序的调试是一个很重要的环节，要安装电路进行实验，而且电路在调试过程中往往要进行调整和改变，这不紧增加了费用和难度，而且也影响了学习和开发的进度,这也成了一些初学者学习的障碍。

如果使用Proteus 软件就可以大大节省时间和开发费用，可以在软件仿真通过后再制作印刷电路板进行电路实验。

一、Proteus ISIS软件的工作环境和一些基本使用方法下面通过一个流水灯的实例来说明Proteus的基本使用方法，使用的软件版本是Proteus.Professional 7.1 SP2。

流水灯使用AT89C51单片机，用P2口作输出口。

先在Keil uVision编译器中输入下列程序：#include <reg51.h>void Delay1ms(unsigned int count)//延时子程序{unsigned int i,j;for(i=0;i<count;i++)for(j=0;j<120;j++);}main() //主程序{unsigned char LEDIndex = 0;bit LEDDirection = 1;while(1){if(LEDDirection)P2 = ~(0x01<<LEDIndex);elseP2 = ~(0x80>>LEDIndex);if(LEDIndex==7)LEDDirection = !LEDDirection;LEDIndex = (LEDIndex+1)%8;Delay1ms(200);}}将上述程序编译生成目标文件LED.hex。

单片机PROTEUS仿真100实例

《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){while(1){LED=~LED;DelayMS(150);}}02 从左到右的流水灯/* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){P0=0xfe;while(1){P0=_crol_(P0,1); //P0的值向左循环移动DelayMS(150);}}03 8只LED左右来回点亮/* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;P2=0x01;while(1){for(i=0;i<7;i++){P2=_crol_(P2,1); //P2的值向左循环移动DelayMS(150);}for(i=0;i<7;i++){P2=_cror_(P2,1); //P2的值向右循环移动DelayMS(150);}}}04 花样流水灯/* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code Pattern_P0[]={0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};uchar code Pattern_P2[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;while(1){ //从数组中读取数据送至P0和P2口显示for(i=0;i<136;i++){P0=Pattern_P0[i];P2=Pattern_P2[i];DelayMS(100);}}}05 LED模拟交通灯/* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。

Proteus仿真软件中的元件列表

protues 中元件库飘帅整理V1.0版元件名称中文名说明Optoelectronics 数码管7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源POT-HG 滑动变阻器RES 电阻RESISTOR 电阻器BUTTON 按键SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件 AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCBOptoelectronics 各种发光器件发光二极管，LED，液晶，数码管等等PLDs & FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches & Relays 开关，继电器，键盘Switching Devices 晶阊管Transistors 晶体管（三极管，场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座，排插Data Converters ADC,DACDebugging Tools 调试工具ECL 10000 Series------------------------------------------------------------PROTEUS元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关----------------------------------------------------------------------PROTEUS原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的 SCR 和TRIACTEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件接地GROUNDF1 : 打开帮助F2 : 保存文件F3 : 打开文件F5 : 缩放窗口Alt+F5 : 查看输出F7 : 单步跟踪F8 : 跟踪执行Alt+F9 : 编译文件F9 : Make文件Ctrl+F9 : 编译运行。

实验一：单片机仿真初步(二)-Proteus的使用

实验一：单片机仿真初步（二）-Proteus的使用用来仿真的单片机电路，如下图所示：电路的核心是单片机A T89C52，晶振X1和电容C1、C2构成单片机时钟电路，单片机的P1口接8个发光二极管，二极管的阳极通过限流电阻接到电源的正极。

特别注意：下面文中所有值为1K的电阻都修正成100 可以考虑把红色发光二极管换成黄色发光二极管一、新建一个设计。

单击“File”中“New Design……”，在Proteus中打开了一个空白的新电路图纸。

二、将需要用到的元器件加载到对象选择器窗口。

单击对象选择器按钮如图所示：弹出“Pick Devices”对话框，在“Category”下面找到“Mircoprocessor ICs”选项，鼠标左键点击一下，在对话框的右侧，我们会发现这里有大量常见的各种型号的单片机。

找到AT89C52，双击“AT89C52”。

这样在左侧的对象选择器就有了A T89C52这个元件了。

如果知道元件的名称或者型号我们可以在“Keywords”输入AT89C52，系统在对象库中进行搜索查找，并将搜索结果显示在“Results”中，如下图所示：在“Results”的列表中，双击“A T89C52”即可将AT89C52加载到对象选择器窗口内。

晶振CRY：无极性电容CAP：有极性电容CAP POL：红色发光二极管LED-RED：电阻RES经过前面的操作我们已经将A T98C52、晶振等元件加载到了对象选择器窗口内。

在对象选择器窗口内鼠标左键点击“AT89C52”会发现在预览窗口看到AT89C52的实物图，且绘图工具栏中的元器件按钮处于选中状态。

我们在点击“CRYSTAL”、“LED-RED”也能看到对应的实物图，按钮也处于选中状态，如图所示：三、将元器件放置到图形编辑窗口。

在对象选择器窗口内，选中A T89C52，如果元器件的方向不符合要求可使用预览对象方向控制按钮进行操作。

如用按钮对元器件进行顺时针旋转，用按钮对元器件进行逆时针旋转，用按钮对元器件进行左右反转，用按钮对元器件进行上下反转。

单片机仿真软件PROTEUS使用入门

Proteus整体功能预览
Proteus软件和我们手头的其他电路设计仿真软件最大的不同即它的功能不是单一的。它的强大的元件库可以和任何电路设计软件பைடு நூலகம்媲美；它的电路仿真功能可以和Multisim相媲美，且独特的单片机仿真功能是Multisim及其他任何仿真软件都不具备的；它的PCB电路制版功能可以和Protel相媲美。它的功能不但强大，而且每种功能都毫不逊于Protel，是广大电子设计爱好者难得的一个工具软件。
符号、参数来判断是否找到了所需要的元件。双击找到的元件名，该元件便拾取到编辑界面中了。
拾取元件对话框共分四部分，左侧从上到下分别为直接查找时的名称输入、分类查找时的大类列表、子类列表和生产厂家列表。中间为查到的元件。
列表。右侧自上而下分别为元件图形和元件封装，图1-16中的元件没有显示封装。图1-16 分类拾取元件示意图
图1-9 虚拟仿真电路与外部实际电路的双向通信
PART 1
Proteus与Keil联调 Proteus与汇编程序调试软件Keil可实现联调，在微处理器运行中，如果发现程序有问题，可直接在Proteus 的菜单中打开Keil对程序进行修改，如图1-10所示。
图1-10 Proteus与Keil的联调
调试工具
←放置分析图 : 有模拟.数字.混合.频率特性.传输特性.噪声分析等. ←放置录音机: 可录/放声音文件. ←放置电源.信号源: 有直流电源,正弦信号源,脉冲信号源等. ←放置电压探针: 显示网络线上的电压. ←放置电流探针: 串联在指定的网络线上,显示电流值. ←放置虚拟仪器: 有示波器.计数器.RS232终端.SPI调试器.I2C调试器.信号发生器. 图形发生器.直流电压表.直流电流表,交流电压表.交流电流表.

Proteus单片机仿真实验内容

实验1 PROTUES环境及LED闪烁实验1．实验任务做一个闪烁灯：在P1.0端口上接一个发光二极管D1，使D1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒，重复循环。

2．电路原理图3．程序设计内容（1）延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大多是微秒级。

实验要求的闪烁时间间隔为0.2秒，所以在执行某一指令时，需要插入延时程序，来达到实验的要求。

延时子程序如下：DELAY: MOV R5, #20D1: MOV R6, #20D2: MOV R7, #248DJNZ R7, $DJNZ R6, D2DJNZ R5, D1RET（2）输出控制如上图所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。

实验2 外部中断实验1．实验任务设计一个交通灯正常工作程序，并在有意外情况发生的情况下，能自动中断进入到中断服务程序运行，进行紧急事故处理，处理完成后能回到正常工作程序继续运行。

如原理图所示，P1接一位数码管用于显示时间，P2端口接东西方向和南北方向红绿灯，P3.2接一个按钮用于模拟一个外部中断源，当正常工作时，东西方向绿灯亮8秒，然后南北方向绿灯亮9秒；当模拟中断源发出中断信号时，东西和南北红灯亮5秒后返回正常工作程序。

（注：这里数码管选用了共阳极的数码管）数码管的段选码如下表所示：2．电路原理图3．程序设计内容（1）从proteus库中选取元器件：单片机AT89C51、磁片电容CAP、电解电容CAP-ELEC，晶振CRYSTAL、电阻RES、数码管7SEG-COM-CAT-GRN，按钮BUTTON，发光二极管等。

（2）设计延时程序。

实验3 T0波形发生器实验1．实验任务（1）首先用AT89C51单片机定时器/计数器0的定时功能构成一方波发生器，实现周期为400us的方波输出，如图所示，P3.5，p3.7是两个波形输出端，分别输出反相波形，两路波形输入虚拟示波器的A通道和B通道，用示波器观察方波的周期是否是400us。

第4讲 Proteus硬件仿真(单片机控制LED流水灯)

Proteus7.x 是目前最好的模拟单片机外围器件的工具。可以仿真 51 系列、AVR，PIC 等常用的 MCU 及其外围电路（如 LCD，RAM，ROM，键盘，马达，LED，AD/DA，部分SPI器件，部分IIC 器件等等）。无需任何硬件实验系统，就能仿真调试单片机系统。
其功能特点（1）原理布图（2）PCB自动或人工布线（3）SPICE电路仿真
※ 生动的仿真显示：用色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件（如电机、显示器件、按钮）的使用可以使仿真更加直观、生动；
※ 高级图形仿真功能（ASF）：基于图标的分析可以精确分
析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、
噪声、失真、傅立叶频谱分析等，还可以进行一致性分析；
4
四大功能模块
（3）独特的单片机协同仿真功能（VSM） ※ 支持主流的CPU类型：如ARM7、8051/52、AVR、PIC10/12、
PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、 MSP430等，CPU类型随着版本升级还在继续增加，如即将支持 CORTEX、DSP处理器；
12
Proteus的使用-跑马灯实例学习
双击“AT89C52”，则可将“AT89C51”添加至对象选择器窗口。同样方式：选择
发光二极管LED-YELLOW 瓷片电容CAP 电解电容器CAP-ELEC 电阻RES 晶振CRYSTAL 按钮BUTTON
13
Proteus的使用-跑马灯实例学习
②放置元器件放置元器件至图形编辑
点击“Start/Stop Debug ,然后按 Proteus的仿真按钮，观察结果
20

Proteus仿真单片机常用元件教学内容

CON4_1X4_USB_AM
CON4_1X4_DUSB_AM
类别 transistors
Operational Amplifiers Analog Ics
子类别 generic
MOSFET single
Quad Regulators
器件 PNP NPN NMOSFET 2N7000
UA741
OP07 LM324 LM317
Electromechanical Inductors Memory Ics
Microprocessor Ics
Miscellaneous
Switches&Relays
A/D Converters D/A Converters Temperature Sensors Bridge Rectifiers
模拟电路常用元器件
名称
库
三极管
三极管
场效应管
场效应管 FET
集成运放
集成运放集成运放可调集成稳压器
封装 TO92 TO92 TO92 TO92
DIL08
DIL08 DIL14
描述可选封装：SOT223-3、TO3、TO92、TO220
7SEG-COM-CAT-BLUE
数码管
7SEG-MPX1-CA-BLUE
数码管
7SEG-MPX2-CC-BLUE
数码管
LM016L
液晶
PG12864F
液晶
MATRIX-5*7-BLUE
点阵
MATRIX-8*8-BLUE
点阵
LM3228
液晶
AMPIRE128X64
液晶
LAMP
灯泡
MOC3021
光耦

Proteus仿真单片机常用元件

遥控编码芯片
可仿真 4×6 3×4 4×4
Connectors ACTIVE
DIL Header Blocks PCB Transfer
SIL USB for PCB Mounting
SOURCES
SW-POT-3 SW-SPDT SW-SPST SWITCH CONN-DIL10 CONN-H10 SIL-100-02 TRANS 10 DIL CONN-SIL10
器件 74LS00 74LS20 74LS01 74LS22
数字电路常用元器件
名称
库
与非门
与非门
与非门
与非门
封装 DIL14 DIL14 DIL14 DIL14
描述四个2输入 2个4输入四2输入OC与非门二4输入OC与非门
Adders Encoders Decoders Multiplexers Flip-Flops&Latches
分辨率8位，转换时间100us，输入电压0~5v 转换时间1us，工作电压+5v~+15v
工作电压3.0~5.5v，测温范围-55°~+125°
400V/1A/3us
DIL08 DIL40 DIL20 DIL28 DIL08 DIL18
XTAL18 NULL
NULL NULL NULL RLY-TEXTELL-A RLY-TEXTELL-A
registers
74LS183 74LS283 74LS148 74LS147 74LS138 74LS42 74LS48 74LS153 74LS279 74LS375 74LS76 74LS175 74LS273 74LS194
全加器全加器编码器编码器译码器译码器显示译码器数据选择器基本RS触发器同步D触发器主从JK触发器数码寄存器数码寄存器移位寄存器

Proteus元件库元件名称及中英对照单片机仿真软件Proreus学习必用

Proteus元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

在proteus中仿真MSP430单片机的设置方法

在proteus中仿真MSP430单片机的设置方法
将MSP430单片机仿真库文件分别复制到proteus7.1安装目录相应地方，即可仿真MSP430单片机了。

1、选择芯片型号
如图1所示选择MSP430F2274,。

图1选择芯片型号
2、改变Linker设置
单击Linker/Output，选中Override default，更改t1.d43为t1.hex，即更改文件后缀为可执行文件hex。

选中Format中的Other，更改Output为intel-extended。

其它不变，如图2所示。

设置完成后，重新编译make生成t1.hex文件，路径为d:\mywork430\t1\debug\exe\t1.hex。

图2 Linker设置
3、打开proteus选择msp430芯片
图3 选择MSP430F2272芯片
4、装载可执行文件t1.hex
双击msp430f2272芯片图标，在edit compnent/program file装载可执行文件
d:\mywork430\t1\debug\exe\t1.hex
图4装载可执行文件t1.hex
5、仿真运行
在proteus中点击仿真运行，可观察到P1.0引脚电位变化，红色为高电位，蓝色为低电位。

接上发光二极管，可看见发光二极管的闪烁，如图5所示。

图5 仿真运行。

单片机Proteus仿真

（3）单击工具箱中元件终端图标，将元件终端放置在合适位置，然后布线。
（4）单击对象选择器中的 POWER 和GROUND，将元件电源和地放置在合适位置，然后布线。
（5）左键双击各元件，设置相应元件的参数，完成电路图的设计。
第二部分 Keil软件编程
操作步骤：1、双击桌面上的UV2快捷图件。
单片机: AT89C51 电容: CAP 30µF 晶振: CRYSTAL 12MHZ 按钮: Button 发光二极管: LED-BIBY/BIGY 电阻: RES 排阻:Respack-8 电解电容: CAP-ELEC
例如：输入RES，点Resistors，挑选适合的电阻，将元件放置到原理图编辑窗口的合适位置。
3、对于软件仿真，在目标’ 目标1’属性页面下点“Debug”（调试），再选“S 使用软件仿真器”,同时选中“加载代码到仿真器”和“运行到 main0”,然后点击“确定”。
6、程序的编译和链接
依次点击屏幕上方左下角的编译和建造目标图标对文件进行编译和链接，观察左下角的调试
程序信息显示，如有错可根据该栏提示的信息进行修改，修改后要重新保存和编译,直到无错误提示。
（二）主工具栏
（三）预览窗口 1、在对象选择器单击某个元件或在工具箱中单击元件按钮、终端按钮、子电路按钮、虚拟仪器按钮时，预览窗口会出现对象的图形。 2、将鼠标落在此窗口内，可以改变原理图的可视范围。（四）器件选择按钮
P: 对象选择按钮，单击P按钮，会弹出器件选择窗口，在 Kerywords 栏中输入器件名，可在器件库中选择元件。
L:库管理按键。
（五）工具箱 ISIS中提供了许多图标工具按钮，如图：
元件按钮
电压探针

Proteus仿真库元件名大全

ANT‎E NNA ‎天线BA‎T TERY‎直流电源‎BELL‎铃,钟‎B VC 同‎轴电缆接插‎件BRI‎D EG 1‎整流桥(‎二极管)‎B RIDE‎G 2 整‎流桥(集成‎块)BU‎F FER ‎缓冲器B‎U ZZER‎蜂鸣器‎C AP 电‎容CAP‎A CITO‎R电容‎C APAC‎I TOR ‎P OL 有‎极性电容‎C APVA‎R可调电‎容CIR‎C UIT ‎B REAK‎E R 熔断‎丝COA‎X同轴电‎缆CON‎插口C‎R YSTA‎L晶体整‎荡器DB‎并行插口‎DIOD‎E二极管‎DIOD‎E SCH‎O TTKY‎稳压二极‎管DIO‎D E VA‎R ACTO‎R变容二‎极管DP‎Y_3-S‎E G 3段‎L EDD‎P Y_7-‎S EG 7‎段LED‎D PY_7‎-SEG_‎D P 7段‎L ED(带‎小数点) ‎E LECT‎R O 电解‎电容FU‎S E 熔断‎器IND‎U CTOR‎电感I‎N DUCT‎O R IR‎O N 带铁‎芯电感I‎N DUCT‎O R3 可‎调电感J‎F ET N‎N沟道场‎效应管J‎F ET P‎P沟道场‎效应管L‎A MP 灯‎泡LAM‎P NED‎N起辉器‎LED ‎发光二极管‎ETER‎仪表M‎I CROP‎H ONE ‎麦克风M‎O SFET‎MOS管‎MOTO‎R AC ‎交流电机‎M OTOR‎SERV‎O伺服电‎机NAN‎D与非门‎NOR ‎或非门NPN ‎N PN三极‎管NPN‎-PHOT‎O感光三‎极管OP‎A MP 运‎放OR ‎或门PH‎O TO 感‎光二极管‎P NP 三‎极管NP‎N DAR‎NPN三‎极管PN‎P DAR‎PNP三‎极管PO‎T滑线变‎阻器PE‎L AY-D‎P DT 双‎刀双掷继电‎器RES‎1.2 电‎阻RES‎3.4 可‎变电阻R‎E SIST‎O R BR‎I DGE ‎?桥式电‎阻RES‎P ACK ‎?电阻‎S CR 晶‎闸管PL‎U G ? ‎插头PL‎U G AC‎FEMA‎L E 三相‎交流插头‎S OCKE‎T ? 插‎座SOU‎R CE C‎U RREN‎T电流源‎SOUR‎C E VO‎L TAGE‎电压源‎S PEAK‎E R 扬声‎器SW ‎?开关‎S W-DP‎D Y ? ‎双刀双掷开‎关SW-‎S PST ‎?单刀单‎掷开关S‎W-PB ‎按钮 B‎U TTON‎THER‎M ISTO‎R电热调‎节器TR‎A NS1 ‎变压器T‎R ANS2‎可调变压‎器TRI‎A C ? ‎三端双向可‎控硅TR‎I ODE ‎?三极真‎空管VA‎R ISTO‎R变阻器‎ZENE‎R ? 齐‎纳二极管‎D PY_7‎-SEG_‎D P 数码‎管SW-‎P B 开关‎Pro‎t eus ‎仿真库元件‎名大全20‎08-05‎-22 0‎9:49P‎r oteu‎s仿真库‎P rote‎u s 仿真‎库元件名‎称中文名‎说明‎7407 ‎驱动门‎1N9‎14 二极‎管‎74Ls0‎0与非门‎7‎4LS04‎非门‎74L‎S08 与‎门‎74LS3‎90 TT‎L双十进‎制计数器‎7S‎E G 数码‎管 4针‎B CD-L‎E D 输出‎从0-9 ‎对应于4根‎线的BCD‎码7S‎E G 3-‎8译码器电‎路BCD-‎7SEG转‎换电路‎ALT‎E RNAT‎O R 交流‎发电机‎AMM‎E TER-‎M ILLI‎mA安培‎计‎A ND 与‎门‎B ATTE‎R Y 电池‎/电池组‎BU‎S总线‎CA‎P电容‎CA‎P ACIT‎O R 电容‎器‎C LOCK‎时钟信号‎源‎C RYST‎A L 晶振‎D‎-FLIP‎F LOP ‎D触发器‎FU‎S E 保险‎丝‎G ROUN‎D地‎LAM‎P灯‎LED‎-RED ‎红色发光二‎极管‎LM01‎6L 2行‎16列液晶‎可显示2‎行16列英‎文字符，有‎8位数据总‎线D0-D‎7，RS，‎R/W，E‎N三个控制‎端口（共1‎4线），工‎作电压为5‎V。

史上最详细！单片机的Proteus虚拟仿真解析

史上最详细！单片机的Proteus虚拟仿真解析1.引言单片机体积小，重量轻，具有很强的灵活性而且价格便宜，具有逻辑判断，定时计数等多种功能，广泛应用于仪器仪表，家用电器，医用设备的智能化管理和过程控制等领域。

以单片机为核心的嵌入式系统已经成为目前电子设计最活跃的领域之一。

在嵌入式系统的中，开发板成本高，特别是对于大量的初学者而言，还可能由于设计的错误导致开发板损坏。

利用Proteus我们可以很好地解决这个问题，由此我们可以快速地建立一个仿真系统。

2.Proteus介绍Proteus是英国Labcenter Electro-nics公司开发的一款电路仿真软件，软件由两部分组成：一部分是智能原理图输入系统ISIS （Intelligent Schematic Input System）和虚拟系统模型VSM （Virtual Model System）；另一部分是高级布线及编辑软件ARES （Adv-Ancd Routing and Editing Software）也就是PCB.2.1 Proteus VSM的仿真Proteus可以仿真模拟电路及数字电路，也可以仿真模拟数字混合电路。

Proteus可提供30多种元件库，超过8000种模拟、数字元器件。

可以按照设计的要求选择不同生产厂家的元器件。

此外，对于元器件库中没有的元件，设计者也可以通过软件自己创建。

除拥有丰富的元器件外，Proteus还提供了各种虚拟仪器，如常用的电流表，电压表，示波器，计数/定时/频率计，SPI调试器等虚拟终端。

支持图形化的分析功能等。

Proteus特别适合对嵌入式系统进行软硬件协同设计与仿真，其最大的特点是可以仿真8051，PIA，AVR，ARM等多种系列的处理器。

Protues包含强大的调试工具，具有对寄存器和存储器、断点和单步模式IAR C-SPY，Keil、MPLAB等开发工具的源程序进行调试的功能；能够观察代码在仿真硬件上的实时运行效果；对显示，按钮，键盘等外设的交互可视化进行仿真。

Proteus仿真技术在单片机中的应用

Proteus仿真技术在单片机中的应用Proteus仿真技术是一种常用的电路仿真技术，也是单片机开发中常用的一种仿真技术。

单片机的开发涉及到许多复杂的电路和信号处理，而Proteus仿真技术能够快速地对这些电路进行仿真测试，方便工程师们快速验证其设计的正确性和可行性。

在单片机开发过程中，Proteus仿真技术具有广泛的应用。

首先，Proteus能够模拟单片机的所有相关电路，包括电源、传感器、运算放大器、模数转换器等，使得工程师们可以在仿真环境中直观地观察各个电路之间的关系，以及它们的作用和影响。

因此，Proteus仿真技术可以帮助工程师们更好地理解单片机的工作原理，检测电路中可能的失误和错误。

其次，Proteus仿真技术可以帮助工程师们测试和优化单片机程序，以达到预期的效果。

在仿真过程中，工程师们可以对程序进行调试、查错、优化和测试，以保证程序的正确性和可靠性。

工程师们甚至可以使用仿真环境中提供的虚拟示波器和逻辑分析仪等工具进行调试和分析，以便更好地理解和处理电路和信号。

此外，Proteus仿真技术还可以帮助工程师们在短时间内完成单片机系统的设计、测试和验证。

工程师们可以在Proteus仿真软件中快速搭建各种电路和程序算法，对其进行仿真测试，有效地缩短了开发过程中的时间和成本。

同时，这种仿真技术还可以大大降低物理电路测试的风险和成本，避免了因错误设计所导致的损失和延误。

总的来说，Proteus仿真技术在单片机开发中的应用非常广泛和重要。

它可以提高工程师们的开发效率和准确性，帮助他们更好地理解和调试电路、优化程序算法，从而能够更快和更好地完成单片机系统的设计与验证。

proteus仿真AT89C51单片机测试试验[无须keil]（1）

proteus仿真AT89C51单片机测试试验[无须keil]（1）前面，我们测试了在proteus下仿真arduino的试验。

有伙伴问到proteus下的单片机仿真应该如何搭建环境（咱们这里不讲解51单片机的知识，侧重讲仿真环境的搭建），这里我们就来将详细步骤陈述一下。

一、proteus的器件选择与电路器件选择，主要是AT89C51，电容，晶振，电阻，单刀开关，led灯，BOM清单如下：元器件连接图如下，连接完成后记得在Design下面设置一下电源将使用默认的电源连接勾上，如下图，否则就有可能会报错接下来我们来编写C代码，代码其实很简单，但我们必须首先配置好环境，否则不能编写代码，首先右键单击51芯片，选择右键菜单中的“edit source code”，进入新固件工程对话框，如下图：点击编译器按钮进入编译器配置对话框，将我们使用的单片机编译器进行配置：请伙伴们注意，这里我们采用Keil for 8051编译，那么我们就必须在上述图中写入我们安装的keil的安装目录，然后一定记得点击下面的check按钮，这样才能配置成功。

配置成功后，点击ok则可以直接进入代码编辑界面，并且系统自动为我们配置好了头文件，这个比keil更加方便（如果在keil中必须手动配置头文件以及添加主程序的c文件），如下图：我们为这个程序添加一个延时程序，代码很简单：void delay(int x) { unsigned char i=x; unsigned char j=x; while(--i); while(--j); }•1•2•3•4•5•6•7•1•2•3•4•5•7接下来，我们就可以在主程序中调用了，完整的程序如下：#include <reg51.h>#define LED_pinP1void delay(char x);void main(){while(1){LED_pin=0x00;delay(1000);LED_pin=0xC;delay(2000);}}void delay(int x){unsigned char i=x;unsigned char j=x;while(--i);while(--j);}•1•2•3•5 •6 •7 •8 •9 •10 •11 •12 •13 •14 •15 •16 •17 •18 •19 •20 •21 •22 •23 •24 •1 •2 •3 •4 •5 •6 •7 •8 •9•11•12•13•14•15•16•17•18•19•20•21•22•23•24这里的LED_pin的设置我们可以根据电路图来设置，很显然，我们将LED接在了P3的3、4号管脚上了，那么我们要使LED灯亮，则按照二进制的配置应该是00001100，置为高电平1为灯亮，所以我们将这个数字表述为16进制就是0xc了。

单片机常用元件 protues仿真

那个按键是 keypad-smallcalc 。

若楼主还需要其他的可以发给你Proteus 的这 25 大类元器件分别为： Analog ICs设备）Transistors74F 、 74HC 、74HCT 、 74LS 、 74S series74模拟 ICCMOS 4000 series CMOS 4000 系列Data Converters数据转换器Diodes二极管Electromechanical 机电设备（只有电机模型）Inductors电感 Laplace Primitives Laplace 变换器 Memory ICs存储器 ICMicroprocessor ICs 微处理器 ICMiscellaneous杂类（只有电灯和光敏电阻组成的Modelling Primitives 模型基元Operational Amplifiers 运算放大器 Optoelectronics光电子器件Resistors电阻Simulator Primitives仿真基元Switches & Relays开关和继电器三极管TTL 74、 74ALS 、 74AS 、系列集成电路除此之外，你还应熟悉常用器件的英文名称，ANY 电子为您列举如下:ANDBATTERY 直流电源（电池）BELL 铃, 钟BRIDEG 1 整流桥（二极管） BRIDEG 2 整流桥（集成块）BUFFER 缓冲器 BUZZER蜂鸣器CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR可调电容 CIRCUIT BREAKER 熔断丝COAX 同轴电缆 CON 插口CRYSTAL 晶振DB 并行插口 DIODE二极管DIODE SCHOTTKY 稳压二极管 DIODE VARACTOR变容二极管天线ANTENNA 与门DPY_3-SEG 3 段LEDDPY_7-SEG 7 段LEDLED（带小数点）DPY_7-SEG_DP 7 段ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N 沟道场效应管JFET P P 沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN 三极管或门感光二极管滑线变阻器PELAY-DPDT双刀双掷继电器NPN-PHOTO 感光三极管OPAMP运放电阻可变电阻BRIDGE 桥式电阻 RESPACK 电阻排SCR 晶闸管 PLUG插头PLUG AC FEMALE 三相交流插头 SOCKET插座SOURCE CURRENT 电流源 SOURCE VOLTAGE 电压源 SPEAKER 扬声器SW 开关SW-DPDY双刀双掷开关OR PHOTO PNP PNP 三极管NPN DAR NPN 三极管 PNP DARPNP三极管POTSW-SPST单刀单掷开关齐纳二极管当然了，熟记上面的内容并不能保证你能熟练找到需要的器件，和很多事情一样，在 Proteus 中查找需要的器件也需要经验积累。
