组态王(KINGVIEW)软件使用方法
组态王（KINGVIEW）软件使用方法一、组态王软件的结构“组态王6.0x”是运行于Microsoft Windows 98/2000/NT中文平台的中文界面的人机界面软件，采用了多线程、COM组件等新技术，实现了实时多任务，软件运行稳定可靠。
“组态王6.0x”软件包由工程浏览器（TouchExplorer）、工程管理器（ProjManager）和画面运行系统（TouchView）三部分组成。
在工程浏览器中您可以查看工程的各个组成部分，也可以完成数据库的构造、定义外部设备等工作；工程管理器内嵌画面管理系统，用于新工程的创建和已有工程的管理。
画面的开发和运行由工程浏览器调用画面制作系统TOUCHMAK和工程运行系统TOUCHVEW来完成的。
TOUCHMAK是应用工程的开发环境。
您需要在这个环境中完成画面设计、动画连接等工作。
TOUCHMAK具有先进完善的图形生成功能；数据库提供多种数据类型，能合理地提取控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简洁的操作方法。
PROJMANAGER是应用程序的管理系统。
PROJMANAGER具有很强的管理功能，可用于新工程的创建及删除，并能对已有工程进行搜索、备份及有效恢复，实现数据词典的导入和导出。
TOUCHVEW是“组态王6.0x”软件的实时运行环境，在应用工程的开发环境中建立的图形画面只有在TOUCHVEW中才能运行。
TOUCHVEW从控制设备中采集数据，并存在于实时数据库中。
它还负责把数据的变化已动画的方式形象地表示出来，同时可以完成变量报警、操作记录、趋势曲线等监视功能，并按实际需求记录在历史数据库中。
二、建立新工程在组态王中，您所建立的每一个应用称为一个工程。
每个工程必须在一个独立的目录下，不同的工程不能共用一个目录。
在每一个工程的路径下，生成了一些重要的数据文件，这些数据文件不允许直接修改。
启动组态王工程管理器，选择菜单“文件\新建工程”或单击“新建”按钮, 弹出新建工程向导之一对话框，单击”下一步”继续。
第2章组态王使用入门

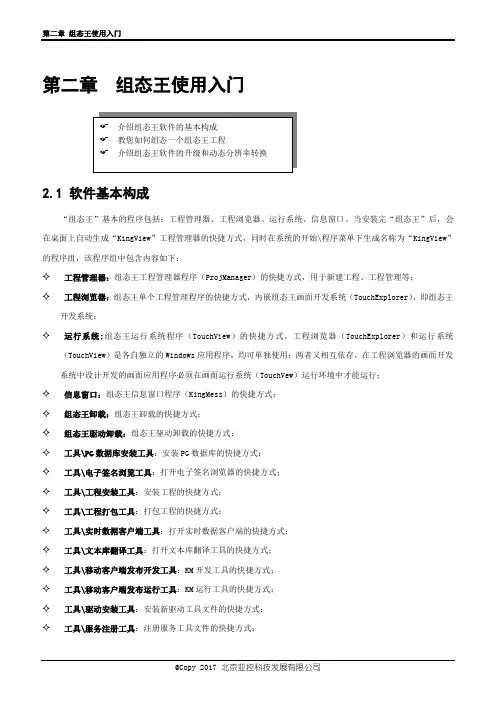

第二章组态王使用入门2.1 软件基本构成“组态王”基本的程序包括：工程管理器、工程浏览器、运行系统、信息窗口。
当安装完“组态王”后，会在桌面上自动生成“KingView”工程管理器的快捷方式，同时在系统的开始\程序菜单下生成名称为“KingView”的程序组，该程序组中包含内容如下：✧工程管理器：组态王工程管理器程序（ProjManager）的快捷方式，用于新建工程、工程管理等；✧工程浏览器：组态王单个工程管理程序的快捷方式，内嵌组态王画面开发系统（TouchExplorer），即组态王开发系统；✧运行系统:组态王运行系统程序（TouchView）的快捷方式。
工程浏览器（TouchExplorer）和运行系统（TouchView）是各自独立的Windows应用程序，均可单独使用；两者又相互依存，在工程浏览器的画面开发系统中设计开发的画面应用程序必须在画面运行系统（TouchVew）运行环境中才能运行；✧信息窗口：组态王信息窗口程序（KingMess）的快捷方式；✧组态王卸载：组态王卸载的快捷方式；✧组态王驱动卸载：组态王驱动卸载的快捷方式；✧工具\PG数据库安装工具：安装PG数据库的快捷方式；✧工具\电子签名浏览工具：打开电子签名浏览器的快捷方式；✧工具\工程安装工具：安装工程的快捷方式；✧工具\工程打包工具：打包工程的快捷方式；✧工具\实时数据客户端工具：打开实时数据客户端的快捷方式；✧工具\文本库翻译工具：打开文本库翻译工具的快捷方式；✧工具\移动客户端发布开发工具：KM开发工具的快捷方式；✧工具\移动客户端发布运行工具：KM运行工具的快捷方式；✧工具\驱动安装工具：安装新驱动工具文件的快捷方式；✧工具\服务注册工具：注册服务工具文件的快捷方式；✧工具\web发布工具：安装web发布工具文件的快捷方式；✧帮助文档\组态王帮助：组态王帮助文件快捷方式；✧帮助文档\驱动帮助：组态王驱动程序帮助文件快捷方式；2.2 工程组态工程组态人员当组态一个工程前，首先需要考虑如下三个方面：✧图形：用户希望用怎样的图形画面来模拟实际工业现场和相应的工控设备。
组态王数据类型
组态王数据类型组态王数据类型是指在组态王软件中使用的各种数据类型，用于表示不同种类的数据。
组态王是一种常用的工业自动化软件，用于监控和控制各种工业设备和系统。
在组态王软件中，数据类型的正确使用对于实现设备监控和控制功能非常重要。
下面将详细介绍几种常用的组态王数据类型及其特点。
1. 位（Bit）数据类型：位数据类型用于表示开关状态，只能取0或者1两个值。
在组态王中，位数据类型常用于表示开关量信号，如开关状态、按钮状态等。
2. 字节（Byte）数据类型：字节数据类型用于表示8位二进制数据，取值范围为0~255。
字节数据类型在组态王中常用于表示传感器的摹拟量信号，如温度、压力等。
3. 整数（Integer）数据类型：整数数据类型用于表示带符号的整数，取值范围根据数据类型的位数而定。
在组态王中，整数数据类型常用于表示计数器、计时器等功能。
4. 浮点数（Float）数据类型：浮点数数据类型用于表示带小数点的数值，可以表示较大或者较小的数值范围。
在组态王中，浮点数数据类型常用于表示传感器的摹拟量信号，如温度、压力等。
5. 字符串（String）数据类型：字符串数据类型用于表示文本信息，可以包含字母、数字和特殊字符。
在组态王中，字符串数据类型常用于显示文本信息，如设备名称、报警信息等。
以上是几种常用的组态王数据类型，它们在工业自动化中起到了重要的作用。
在使用组态王软件进行设备监控和控制时，正确选择和使用合适的数据类型，可以确保数据的准确性和可靠性，提高系统的稳定性和性能。
同时，合理的数据类型选择也有助于简化程序设计和开辟过程，提高工作效率。
组态王数据类型

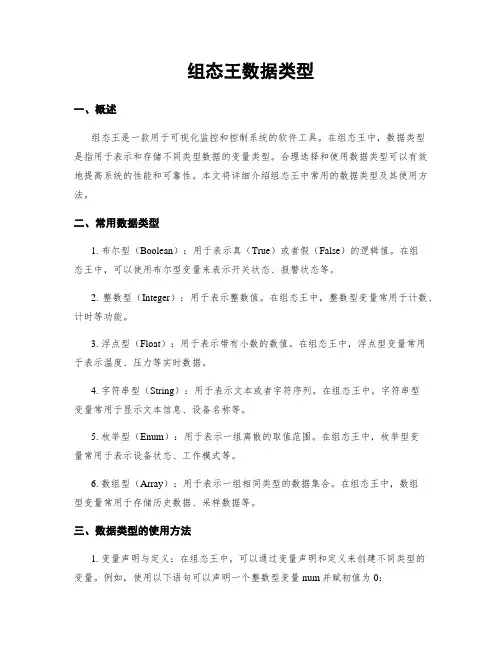

组态王数据类型一、概述组态王是一款用于可视化监控和控制系统的软件工具。
在组态王中，数据类型是指用于表示和存储不同类型数据的变量类型。
合理选择和使用数据类型可以有效地提高系统的性能和可靠性。
本文将详细介绍组态王中常用的数据类型及其使用方法。
二、常用数据类型1. 布尔型（Boolean）：用于表示真（True）或者假（False）的逻辑值。
在组态王中，可以使用布尔型变量来表示开关状态、报警状态等。
2. 整数型（Integer）：用于表示整数值。
在组态王中，整数型变量常用于计数、计时等功能。
3. 浮点型（Float）：用于表示带有小数的数值。
在组态王中，浮点型变量常用于表示温度、压力等实时数据。
4. 字符串型（String）：用于表示文本或者字符序列。
在组态王中，字符串型变量常用于显示文本信息、设备名称等。
5. 枚举型（Enum）：用于表示一组离散的取值范围。
在组态王中，枚举型变量常用于表示设备状态、工作模式等。
6. 数组型（Array）：用于表示一组相同类型的数据集合。
在组态王中，数组型变量常用于存储历史数据、采样数据等。
三、数据类型的使用方法1. 变量声明与定义：在组态王中，可以通过变量声明和定义来创建不同类型的变量。
例如，使用以下语句可以声明一个整数型变量num并赋初值为0：Integer num = 0;2. 变量赋值与读取：通过赋值语句可以为变量赋值，通过读取变量的值可以获取其当前值。
例如，使用以下语句可以将变量num的值增加1：num = num + 1;使用以下语句可以读取变量num的值并显示在界面上：TextDisplay.Text = num.ToString();3. 变量运算与比较：组态王支持对不同类型的变量进行运算和比较。
例如，可以使用以下语句判断变量num是否大于10：if (num > 10){// 执行相应的操作}4. 变量类型转换：在一些特定的场景中，可能需要将一个类型的变量转换为另一个类型。
项目一组态王使用入门
下一页
返回
任务二 组态王工程管理器、浏览器和运行系统的应用
(4)设置一个工程为当前工程。 在工程管理器的工程信息显示区中选中加亮设置的工程，单击菜单栏“文件\设为当前工程”命令即可设置该工程为当前工程。以后进入组态王开发系统或运行系统时，系统将默认打开该工程。被设置为当前工程的工程，在工程管理器信息显示区的第一列中用一个图标(小红旗)来标识，如图1-11所示(工程名称为“反应罐液位监控”)。 (5)工程备份。 工程备份命令是将选中的组态王工程按照指定的格式进行压缩备份。 选中要备份的工程(如前述工程1)，使之加亮显示。单击菜单栏“工具\工程备份”命令或工具条“备份”按钮命令后，弹出“备份工程”对话框，如图1-12所示。
上一页
下一页
返回
任务二 组态王工程管理器、浏览器和运行系统的应用
(6)工程恢复。 工程恢复命令是将组态王的工程恢复到压缩备份前的状态。 选中要恢复的工程，使之加亮显示。单击菜单栏“工具\工程恢复”命令或工具条“恢复”按钮命令后，弹出“选择要恢复的工程”对话框，如图1-13所示。 选择组态王备份文件扩展名为.cmp的文件，如上例中的“工程1备份.cmp。单击“打开”按钮，弹出“恢复工程”对话框，如图1-14所示。 单击“是”按钮，则以前备份的工程覆盖当前的工程。 如果工程恢复成功，则会弹出恢复工程成功对话框，如图1-15所示，并且询问:“是否将其作为当前工程？” (7)工程管理器的其他功能
上一页
下一页
返回
任务二 组态王工程管理器、浏览器和运行系统的应用
单击“下一步”继续，弹出“新建工程向导之一”对话框，如图1-4所示。 在工程路径文本框中输入新建工程的存放路径，或单击“浏览”按钮，在弹出的路径对话框中选择新建工程的存放路径。单击“下一步”继续，弹出“新建工程向导之二”对话框，如图1-5所示。 在“工程名称”文本框中输入给工程取的名字“工程1”，在“工程描述”文本框中输入对工程的描述文字“仿真PLC练习”(注释作用)。工程名称有效长度小于32个字符，工程描述有效长度小于40个字符。单击“完成”按钮即完成新建的工程。在新建工程的路径下会以工程名称为目录建立一个文件夹，这时系统会弹出“是否将新建的工程设为当前工程”的提示，如图1-6所示。
组态王教程——很实用-组态王教程
组态王简明教程组态王软件的结构“组态王”是运行于Microsoft Windows 98/NT中文平台的全中文界面的组态软件，采用了多线程、COM组件等新技术，实现了实时多任务，软件运行稳定可靠。
组态王具有一个集成开发环境“组态王工程浏览器”，在工程浏览器中您可以查看工程的各个组成部分，也可以完成构造数据库、定义外部设备等工作。
画面的开发和运行由工程浏览器调用画面制作系统TOUCHMAK和画面运行系统TOUCHVEW来完成的。
TOUCHMAK是应用程序的开发环境。
您需要在这个环境中完成设计画面、动画连接等工作。
TOUCHMAK具有先进完善的图形生成功能；数据库中有多种数据类型，能合理地抽象控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简单的操作办法。
TOUCHVEW是“组态王”软件的实时运行环境，在TOUCHMAK中建立的图形画面只有在TOUCHVEW中才能运行。
TOUCHVEW从工业控制对象中采集数据，并记录在实时数据库中。
它还负责把数据的变化用动画的方式形象地表示出来，同时完成变量报警、操作记录、趋势曲线等监视功能，并生成历史数据文件。
组态王怎样和下位机通讯“组态王”把第一台下位机看作是外部设备，在开发过程中您可以根据“设备配置向导”的提示一步步完成连接过程。
在运行期间，组态王通过驱动程序和这些外部设备交换数据，包括采集数据和发送数据/指令。
每一个驱动程序都是一个COM对象，这种方式使通讯程序和组态王构成一个完整的系统，既保证了运行系统的高效率，也使系统能够达到很大的规模。
怎样产生动画效果开发者在TOUCHMAK中制作的画面都是静态的，那么它们如何以动画方式反映工业现场的状况呢？这需要通过实时数据库，因为只有数据库中的变量才是与现场状况同步变化的。
数据库变量的变化又如何导致画面的动画效果呢？通过“动画连接”就是建立画面的图素与数据库变量的对应关系。
这样，工业现场的数据，比如温度、液面高度等，当它们发生变化时，通过驱动程序，将引起实时数据库中变量的变化，如果画面上有一个图素，比如指针，您规定了它的偏转角度与这个变量相关，您就会看到指针随工业现场数据的变化而同步偏转。
组态王数据类型
组态王数据类型组态王数据类型是指在组态王软件中所使用的数据类型。
组态王是一款用于创建和设计人机界面（HMI）的软件，它可以用于监控和控制各种工业自动化系统。
在组态王软件中，有多种不同的数据类型可供使用，每种数据类型都有其特定的用途和属性。
以下是一些常见的组态王数据类型及其描述：1. 布尔型（Boolean）：布尔型数据类型用于表示真（True）或者假（False）的逻辑值。
它通常用于控制开关、按钮等二进制状态的输入或者输出。
2. 整数型（Integer）：整数型数据类型用于表示整数值，可以是正数、负数或者零。
它通常用于表示计数器、计时器、温度值等。
3. 浮点型（Float）：浮点型数据类型用于表示带有小数部份的数值。
它通常用于表示测量值、比例值、速度等。
4. 字符串型（String）：字符串型数据类型用于表示文本或者字符序列。
它通常用于显示文本信息、标签、报警信息等。
5. 枚举型（Enumeration）：枚举型数据类型用于表示一组预定义的选项。
它通常用于选择列表、开关状态、模式选择等。
6. 数组型（Array）：数组型数据类型用于表示一组具有相同数据类型的值。
它通常用于存储连续的数据，如历史数据、传感器数据等。
7. 图片型（Picture）：图片型数据类型用于表示图象或者图标。
它通常用于显示图形元素、图表、设备状态等。
以上仅是组态王软件中常见的几种数据类型，实际上还有更多类型可供选择。
在使用组态王软件创建人机界面时，根据具体的应用需求和设备类型，选择合适的数据类型非常重要。
正确选择和使用数据类型可以提高界面的可读性、操作性和性能。
需要注意的是，组态王数据类型的具体属性和用法可能会根据不同的软件版本和配置而有所差异。
在使用组态王软件时，建议参考软件的官方文档或者相关教程，以获取更详细和准确的信息。
组态王循环语句
组态王循环语句组态王是一款功能强大的工程设计软件，可以帮助工程师设计和构建各种工控系统。
其中的循环语句是其重要功能之一，通过使用循环语句，用户可以更方便、高效地处理大量的数据和逻辑。
在本文中，我们将逐步探讨组态王循环语句的使用方法和常见应用场景。
第一部分：概述首先，我们需要了解什么是循环语句。
简而言之，循环语句就是重复执行一段代码，直到满足了某个条件为止。
这个条件可以是一个循环次数，也可以是一个逻辑判断。
在组态王中，提供了多种循环语句，包括for循环、while循环和do-while 循环等。
第二部分：for循环for循环是一种常用的循环语句，它允许我们指定一个初始值、一个结束条件和一个增量，通过这三个参数来控制循环的执行次数。
在组态王中，使用for循环的语法如下：for (初始值; 结束条件; 增量) {执行的代码块}以一个简单的例子来说明：for (int i = 0; i < 10; i++) {执行一些操作}这段代码将会执行10次循环，每次循环变量i的值都会增加1。
第三部分：while循环while循环是另一种常见的循环语句，它允许我们在满足某个条件时不断地执行特定的代码块。
在组态王中，使用while循环的语法如下：while (条件) {执行的代码块}以下是一个简单的例子：int i = 0;while (i < 10) {执行一些操作i++;}这段代码将在i小于10的情况下一直循环执行一些操作。
第四部分：do-while循环do-while循环是while循环的变体，它首先执行一次代码块，然后在满足某个条件时继续执行。
与while循环不同的是，do-while循环至少会执行一次。
在组态王中，使用do-while循环的语法如下：do {执行的代码块} while (条件);下面是一个示例：int i = 0;do {执行一些操作i++;} while (i < 10);这段代码将会至少执行一次，然后在i小于10的情况下继续执行。
组态王软件功能介绍
组态王软件功能介绍组态王是一款用于工业自动化系统中的配置软件，它提供了丰富的功能和工具，可用于创建和配置人机界面（HMI），数据监视和控制系统。
以下是组态王软件的功能介绍。
2.多种通信协议支持：组态王软件支持多种通信协议，可以与各种设备和系统进行通信，如PLC、DCS、数据采集器、变频器等。
这使得用户可以轻松地接入和监控不同设备的数据，并进行控制和操作。
3.实时数据监视和历史数据记录：组态王软件可以实时监视和显示数据，并为用户提供了实时数据图形化显示的功能。
它还具备历史数据记录的能力，可以将数据保存为文件或数据库中，以便用户进行回溯和分析。
4.报警和事件管理：组态王软件提供了报警和事件管理功能，可以监控和记录设备发出的报警和事件信息。
当发生异常情况时，用户可以接收到报警通知，并采取相应的措施。
5.数据分析和报表生成：组态王软件具有数据分析和报表生成功能，可以对历史数据进行统计和分析，生成各种图表和报表，帮助用户了解和评估系统的性能和效果。
6.远程监控和控制：组态王软件支持远程访问和控制，用户可以通过互联网或局域网远程监控和控制系统。
这使得用户能够随时随地对系统进行监视和操作，提高了运行效率和响应速度。
7.多语言支持：组态王软件支持多种语言，可以满足不同地区和用户的语言需求。
用户可以选择他们熟悉和使用的语言进行配置和操作，提高了软件的易用性和适应性。
8.安全性和权限控制：组态王软件具有强大的安全性和权限控制功能，可以保护系统数据的安全性和完整性。
用户可以进行身份验证和授权，限制不同用户对系统的访问和操作权限，防止未经授权的访问和操纵。
9.灵活且可扩展的架构：组态王软件具有灵活的架构，可以根据用户的需求进行定制和扩展。
用户可以通过编写脚本或使用插件来扩展软件的功能，满足特定的应用要求。
总之，组态王软件是一款功能强大、易于使用和定制的工业自动化配置软件。
它可以帮助用户轻松创建和配置人机界面，实时监视和控制数据，分析和报告系统性能，并提供安全性和权限控制等功能，为用户提供了一个高效、可靠和安全的工业自动化解决方案。
组态王数据类型
组态王数据类型1. 概述组态王是一种常用的工业自动化软件，用于创建和管理监控系统的图形化界面。
在组态王中，数据类型是定义和处理数据的基本元素之一。
本文将详细介绍组态王的数据类型及其使用。
2. 基本数据类型组态王支持多种基本数据类型，包括以下几种：- 布尔型（Boolean）：表示真或者假的逻辑值。
- 整数型（Integer）：表示整数值，可以是正数、负数或者零。
- 浮点型（Float）：表示带有小数部份的数值。
- 字符串型（String）：表示文本数据，可以是字母、数字或者其他字符的组合。
3. 复合数据类型组态王还支持复合数据类型，可以将多个基本数据类型组合在一起形成新的数据类型，常见的复合数据类型包括以下几种：- 数组（Array）：是一种有序的数据集合，可以包含多个相同类型的元素。
例如，可以定义一个包含多个温度值的温度数组。
- 结构体（Structure）：是一种包含多个不同类型成员的数据类型。
每一个成员可以有自己的数据类型和名称。
例如，可以定义一个包含温度和湿度的结构体。
- 枚举（Enumeration）：是一种定义一组命名常量的数据类型。
例如，可以定义一个表示星期几的枚举类型，包括星期一到星期日。
4. 自定义数据类型在组态王中，用户还可以根据自己的需求定义自己的数据类型，称为自定义数据类型。
自定义数据类型可以包含基本数据类型、复合数据类型或者其他自定义数据类型，通过定义数据类型的成员和属性来描述数据的结构和特性。
例如，可以定义一个自定义数据类型表示一个员工的信息，包括姓名、年龄和工资等。
5. 数据类型的应用在组态王中，数据类型广泛应用于以下几个方面：- 变量声明和定义：在组态王中，需要先声明和定义变量，指定其数据类型和名称，然后才干使用该变量进行数据处理和显示。
- 数据输入和输出：组态王可以通过数据输入和输出功能与外部设备进行数据交换，包括传感器、执行器和其他控制设备。
通过指定数据类型，可以确保数据的正确传输和解析。
组态王命令语言
应用程序命令语言 热键命令语言 事件命令语言 数据变化命令语言 自定义函数命令语言 画面及动画命令语言
1、应用程序命令语言 能够在程序开启时、关闭时或在程序运营期间周期执行。
触发条件
运营系统程序退出时执行一次
在运营系统程序开启时执行一次 周期性旳执行这段命令语言程序，不论 打开画面是否
用ShowPicture()、 ClosePicture()函数实现画面切换
1）新建两个画面：报警和事件画面、实时趋势曲线画 面和历史趋势曲线画面
2）工具→菜单
对话框设置如下： 菜单文本：画面切换 菜单项： 报警和事件画面 趋势曲线
实时趋势曲线画面 历史趋势曲线画面
3）单击“命令语言”按钮，在编辑框中输入如下命令语言：
MenuIndex：第一级菜单项旳索引号； ChildMenuInde：第二级菜单项旳索引号。 MenuIndex 和ChildMenuIndex 都是从等于0 开始； MenuIndex==0 表达：一级菜单中旳第一种菜单； ChildMenuIndex==0 表达：所属一级菜单中旳第一种二级菜单。
令语言” →新建图标→弹出“热键命令语言”编辑对话框； 2）单击“键”按钮→ 选择“F1”键后； 3）在命令语言编辑区中输入如下命令语言：
if （\\本站点\原料油出料阀 = = 1 ） \\本站点\原料油出料阀 = 0;
else
\\本站点\原料油出料阀 = 1;
4）单击“确认”按钮关闭对话框。
3、事件命令语言 要求在事件发生、存在、消失时分别执行旳程序。离散变量 名或体现式都能够作为事件。 4、数据变化命令语言 在变量或变量旳域值变化到超出数据字典中所定义旳变化敏 捷度时，它们就被触发执行一次。 5、自定义函数命令语言 提供顾客自定义函数功能。顾客能够根据组态王旳基本语法 及提供旳函数自己定义多种功能更强旳函数，经过这些函数 能够实现工程特殊旳需要。
组态王数据类型
组态王数据类型引言概述：组态王是一款广泛应用于工业自动化领域的数据可视化软件，其数据类型是组态王软件中的基本概念之一。
本文将从五个方面详细介绍组态王数据类型的概念、分类和应用。
一、基本概念1.1 数据类型的定义：组态王数据类型是指在组态王软件中用于表示和存储不同种类数据的分类。
1.2 数据类型的作用：数据类型定义了数据的存储方式和操作规则，方便用户对数据进行处理和分析。
1.3 常见数据类型：组态王中常见的数据类型包括布尔型、整型、浮点型、字符串型等。
二、数据类型的分类2.1 布尔型：布尔型数据类型用于表示真假值，只有两个取值：真和假。
2.2 整型：整型数据类型用于表示整数值，可以是正整数、负整数或零。
2.3 浮点型：浮点型数据类型用于表示带有小数部分的数值，可以是正数、负数或零。
2.4 字符串型：字符串型数据类型用于表示文本数据，由多个字符组成。
三、数据类型的应用3.1 数据采集与监控：组态王通过不同的数据类型对工业设备进行数据采集和监控，实时显示设备状态。
3.2 数据处理与计算：组态王提供了丰富的数据处理和计算功能，可以对不同类型的数据进行加工和计算。
3.3 数据展示与报表：组态王可以将不同类型的数据以图表、表格等形式展示，并生成相应的报表。
四、数据类型的转换4.1 隐式转换：组态王支持不同数据类型之间的隐式转换，根据需要自动进行数据类型的转换。
4.2 显式转换：组态王也支持用户根据需要进行显式的数据类型转换，确保数据的准确性和一致性。
4.3 数据类型检查：组态王在进行数据类型转换时会进行类型检查，避免数据转换错误和数据丢失。
五、数据类型的扩展5.1 自定义数据类型：组态王允许用户根据实际需求定义自己的数据类型，满足特定的数据处理需求。
5.2 数据类型库：组态王提供了丰富的数据类型库，用户可以根据需要选择合适的数据类型进行使用。
5.3 数据类型的扩展性：组态王的数据类型具有良好的扩展性，可以根据实际需求进行扩展和定制。
组态王数据类型
组态王数据类型一、概述组态王是一款功能强大的工业自动化软件，用于实时监控和控制工业过程。
在组态王中，数据类型是指用于表示不同种类数据的数据结构。
本文将详细介绍组态王中常用的数据类型及其使用方法。
二、数据类型1. 布尔型（Boolean）布尔型数据类型用于表示真（True）或者假（False）的值。
在组态王中，可以使用布尔型来表示开关状态、报警状态等。
例如，可以定义一个名为"开关状态"的布尔型变量，当开关打开时，该变量的值为True，否则为False。
2. 整数型（Integer）整数型数据类型用于表示整数值。
在组态王中，可以使用整数型来表示计数器值、传感器读数等。
例如，可以定义一个名为"温度"的整数型变量，用于记录当前的温度值。
3. 浮点型（Float）浮点型数据类型用于表示带有小数部份的数值。
在组态王中，可以使用浮点型来表示测量值、控制参数等。
例如，可以定义一个名为"压力"的浮点型变量，用于记录当前的压力值。
4. 字符串型（String）字符串型数据类型用于表示文本数据。
在组态王中，可以使用字符串型来表示文本信息、设备状态等。
例如，可以定义一个名为"设备状态"的字符串型变量，用于记录设备的运行状态。
5. 枚举型（Enumeration）枚举型数据类型用于表示一组预定义的取值范围。
在组态王中，可以使用枚举型来表示状态、模式等。
例如，可以定义一个名为"运行状态"的枚举型变量，包含"住手"、"运行"、"故障"等取值。
6. 数组型（Array）数组型数据类型用于表示一组具有相同数据类型的值。
在组态王中，可以使用数组型来表示多个传感器的读数、历史数据等。
例如，可以定义一个名为"传感器读数"的数组型变量，用于存储多个传感器的读数值。
组态王实例教程入门
组态王实例教程入门
首先，打开组态王软件，并创建一个新的项目。
接下来，在画面编辑区域内，选择一个合适的画面尺寸，并将其命名为"示例画面"。
然后，从工具箱中拖动一个文本框控件到画面上，位置可以任意选择。
将该文本框的文本内容设置为"欢迎使用组态王"。
接着，在画面上方插入一个仪表盘控件，用于显示某个数据的实时状态。
设置仪表盘的刻度范围，并将其绑定到一个设备或传感器的数据源。
接下来，添加一个按钮控件到画面上，用于触发某个动作。
将该按钮的文本设置为"点击这里"。
然后，在画面下方插入一个图表控件，用于展示历史数据的变化趋势。
选择合适的图表类型，并将其绑定到一个数据源。
接着，添加一个图片控件到画面上，用于展示一张图片或图标。
选择一个合适的图片，并设置其大小和位置。
最后，进行一些样式和布局的调整，以使画面看起来更加美观和直观。
例如，调整控件的颜色、字体、大小等。
在完成上述操作后，保存并运行该项目。
您将看到一个简单但
功能完善的示例画面。
根据您的需求和创意，可以继续添加更多的控件和功能，来实现更复杂和个性化的画面设计。
组态王数据类型
组态王数据类型一、概述组态王是一款常用于工业自动化领域的软件，用于实时监控和控制系统的运行。
在组态王中，数据类型是一种用于定义变量的结构，它决定了变量的数据类型、取值范围和存储方式。
本文将详细介绍组态王中常用的数据类型及其特点。
二、数据类型分类1. 布尔型（BOOL）：布尔型数据只能取两个值，即真（True）和假（False）。
在组态王中，布尔型数据通常用于表示开关状态、报警状态等。
2. 整型（INT）：整型数据用于表示整数，可以是正数、负数或者零。
在组态王中，整型数据通常用于计数、计时等。
3. 浮点型（FLOAT）：浮点型数据用于表示带小数点的数值。
在组态王中，浮点型数据通常用于表示温度、压力等实数值。
4. 字符型（CHAR）：字符型数据用于表示单个字符。
在组态王中，字符型数据通常用于显示文本信息。
5. 字符串型（STRING）：字符串型数据用于表示一串字符。
在组态王中，字符串型数据通常用于存储文本信息。
6. 数组型（ARRAY）：数组型数据用于存储多个相同类型的数据。
在组态王中，数组型数据通常用于存储一组数据，如历史记录、传感器数据等。
7. 枚举型（ENUM）：枚举型数据用于表示一组预定义的取值范围。
在组态王中，枚举型数据通常用于表示状态、模式等。
三、数据类型特点1. 数据类型定义：在组态王中，可以通过定义标签的属性来指定数据类型。
例如，可以将一个标签的属性设置为布尔型，表示该标签的数据类型为布尔型。
2. 数据类型转换：在组态王中，可以通过转换函数将不同类型的数据进行转换。
例如，可以使用INT()函数将浮点型数据转换为整型数据。
3. 数据类型限制：不同的数据类型有不同的取值范围和存储方式。
在组态王中，需要根据实际需求选择合适的数据类型，以确保数据的准确性和可靠性。
4. 数据类型操作：在组态王中，可以对不同类型的数据进行各种操作，如比较、运算等。
例如，可以使用IF语句根据布尔型数据的取值进行条件判断。
组态王知识点总结
组态王知识点总结一、组态王的基本概念1.1 组件和数据点组态王中的最基本的概念是组件和数据点。
组件是系统中的一个对象，例如传感器、阀门、马达等，它们具有不同的属性和功能。
数据点是组态王中一个重要的概念，它们用来表示系统中的一些具体的数值或状态，例如温度、压力、开关状态等。
1.2 图形化编辑组态王提供了丰富的图形化编辑工具，用户可以通过拖拽组件、连接数据点、设置属性等操作，来设计和编辑自动化系统的界面。
这为用户提供了一个直观、便捷的操作界面，使得设计和调试工作更加高效。
1.3 通信协议组态王支持多种通信协议，包括Modbus、OPC、Ethernet/IP等，用户可以通过这些通信协议与不同厂家的设备进行通讯，实现系统的数据采集、监控和控制功能。
1.4 数据存储和导出组态王支持将系统中的数据进行存储和导出，用户可以通过内置的数据库功能，将系统中的数据存储到本地或远程服务器中，并且可以通过Excel等格式导出数据，方便用户进行数据分析和报表生成。
二、组态王的功能特点2.1 灵活的设计模式组态王提供了灵活的设计模式，用户可以根据实际需求来设计系统的界面和功能，包括布局、控件样式、数据展示方式等，使得系统更加符合用户的实际工程需求。
2.2 高效的数据采集和处理组态王支持多种通信协议，可以与不同厂家的设备进行通讯，实现系统的数据采集和处理功能。
同时，组态王还提供了丰富的数据处理和计算功能，用户可以通过这些功能对系统中的数据进行处理和分析，实现更加复杂的控制策略。
2.3 易用的调试工具组态王提供了丰富的调试工具，包括实时监控、数据记录、报警功能等，用户可以通过这些工具实时监控系统的运行状态，及时发现并解决问题，确保系统正常运行。
2.4 多平台支持组态王支持多平台运行，包括Windows、Linux和嵌入式系统等，用户可以根据实际需求选择合适的平台，实现系统的部署和运行。
三、组态王的使用技巧3.1 学习组态王基本操作学习组态王的基本操作是使用该软件的第一步，在掌握基本操作之后，用户就可以开始利用组态王进行界面设计，数据采集和控制功能的实现。
组态王数据类型 (2)
组态王数据类型标题：深入了解组态王数据类型引言概述：组态王是一种常用的工业自动化软件，其数据类型是其核心概念之一。
深入了解组态王数据类型将有助于更好地理解和应用该软件。
一、基本数据类型1.1 整型数据：组态王中的整型数据类型用于表示整数值，可以是有符号或无符号的。
1.2 浮点型数据：浮点型数据类型用于表示实数值，包括单精度和双精度浮点数。
1.3 字符型数据：字符型数据类型用于表示单个字符，通常用于存储文本信息或ASCII码。
二、复合数据类型2.1 数组：组态王支持数组数据类型，可以存储多个相同类型的数据元素。
2.2 结构体：结构体是一种用户自定义的数据类型，可以包含多个不同类型的数据成员。
2.3 枚举：枚举类型用于定义一组命名的常量，方便程序员使用。
三、特殊数据类型3.1 时间数据：组态王中的时间数据类型用于表示日期和时间信息，方便在工业自动化中记录和处理时间。
3.2 图像数据：图像数据类型用于存储图形界面中的图像信息，包括位图和矢量图。
3.3 文件数据：组态王还支持文件数据类型，可以用于存储和处理文件信息。
四、用户自定义数据类型4.1 自定义数据类型：组态王允许用户根据自己的需求定义和使用自定义数据类型，提高程序的灵活性和可扩展性。
4.2 数据类型转换：用户可以通过数据类型转换操作将不同类型的数据相互转换，实现数据的灵活应用。
4.3 数据类型检查：组态王提供数据类型检查功能，可以在程序运行时检查数据类型的合法性，避免数据错误。
五、数据类型应用场景5.1 工业控制系统：在工业控制系统中，组态王数据类型广泛应用于传感器数据、控制指令等方面。
5.2 智能监控系统：在智能监控系统中，数据类型用于存储监测数据、报警信息等，实现对设备状态的实时监控。
5.3 数据处理与分析：组态王数据类型还可用于数据处理与分析，包括数据采集、存储、处理和展示等功能。
结论：深入了解组态王数据类型对于提高工业自动化软件的开发效率和应用水平具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据类型：只对I/O类型的变量起作用，定义变量对应的寄存器的数据类型，共有9
种数据类型供用户使用，这9种数据类型分别是：
BIT：1位；范围是：0或1
BYTE：8位，1个字节；范围是：0---255
SHORT，2个字节；范围是：-32768---32767
USHORT：16位，2个字节；范围是：0---65535
BCD：16位，2个字节；范围是：0---9999
LONG：32位，4个字节；范围是：-2147483648——2147483647
LONGBCD：32位，4个字节；范围是：0---4294967295
FLOAT：32位，4个字节；范围是：-3.40E+38～+3.40E+38，有效位7位
STRING：128个字符长度
2，
变量有哪些域
变量的域越多，表明属性越丰富。
不同类型的变量具有不同的域，详解如下：
1.变量的基本属性域
变量的基本属性域包括Name，Comment，质量戳相关域，时间戳相关域。
Name：表示变量的名称，字符型，只读。
Comment：表示变量的描述内容，字符型，可读可写。
质量戳相关域：变量的质量戳表示变量的数据质量好坏。
质量戳相关域包括：
Quality：表示变量质量戳的值，整型，只读。
QualityString：表示变量质量戳字符串，字符串型，只读
时间戳相关域：变量的时间戳表示变量数据的采集时间。
时间戳相关域包括：
TimeYear：表示变量时间戳年的值，整型，只读
TimeMonth：表示变量时间戳月的值，整型，只读
TimeDate：表示变量时间戳日的值，整型，只读
TimeHour：表示变量时间戳小时的值，整型，只读
TimeMinture：表示变量时间戳分的值，整型，只读
TimeSecond：表示变量时间戳秒的值，整型，只读
TimeMsec：表示变量时间戳毫秒的值，整型，只读
TimeZone：表示变量时间戳时区的值，整型，只读
TimeDateString：表示变量时间戳日期的字符串，字符串型，只读
TimeTimeString：表示变量时间戳时间的字符串，字符串型，只读
组态王的变量（除报警窗和历史曲线变量外）均具有以上14种域。
另外，IO整型变量和IO实型变量还有下面四个域：
MaxEU：最大值，模拟型，可读可写。
MinEU：最小值，模拟型，可读可写。
MaxRAW：表示变量的最大原始值，模拟型，可读可写。
MinRAW：表示变量的最小原始值，模拟型，可读可写。
内存整型，内存实型变量也有MaxEU和MinEU域。
例如：
图5.17 变量域值的定义
如上图5.17所示。
的值是“test”， ment的值是“This is a test”，test.MaxRaw的值是100， test.MinRaw的值是0。
2.变量的报警域
离散变量的报警域包括
Ack 表示变量报警是否被应答，离散型，只读。
Alarm 表示变量是否有报警，离散型，只读。
AlarmEnable表示变量的报警使能状态，离散型，可读可写
DataChanged表示变量的变化状态，当变量值变化时，该域置1，
用户可以手动赋值为0，离散型，可读可写。
DataUpDate表示变量的状态变化，离散型，只读。
默认状态为
false。
当从设备上采集上数据，填充实时库时（不
管数据是否变化），该值置为true，需要手动复位。
Group 表示变量所属的报警组ID，模拟型，可读可写。
Priority表示变量的报警优先级，模拟型，可读可写。
ExtendFieldString1表示报警变量的扩展域1，字符串型，可读可写
ExtendFieldString2表示报警变量的扩展域2，字符串型，可读可写
注意：
变量的Group域（报警组ID）的值只能通过命令语言来修改。
整型、实型变量除包括上面与离散变量相同的报警域外，还包括以下几种域：
HiHiLimit高高报警限，模拟型，可读可写。
HiHiStatus高高报警状态，离散型，只读。
HiLimit高报警限，模拟型，可读可写。
Histatus高报警状态，离散型，只读。
LoLimit低报警限，模拟型，可读可写。
LoStatus低报警状态，离散型，只读。
LoLoLimit低低报警限，模拟型，可读可写。
LoLoStatus低低报警状态，离散型，只读。
F_ALARMDELAYTIME越限或偏差报警延时，模拟值，可读可写。
MajorDevPct大偏差报警限，模拟型，可读可写。
MajorDevStatus大偏差报警状态，离散型，只读。
MinorDevPct小偏差报警限，模拟型，可读可写。
MinorDevStatus小偏差报警状态，离散型，只读。
DevTarget偏差报警限的目标值, 模拟型，可读可写。
RocPct变化率报警限，模拟型，可读可写。
RocStatus变化率报警状态，离散型，只读。
例如：
在数据库中有一个I/O离散变量“断电保护”，如果要把它的报警优先级增加一级，则可用命令语句：
断电保护.Priority=断电保护.Priority-1 （数字越小，优先级越高）
例如:
在数据库中定义一个I/O实型变量“反应罐温度”，如果要显示“反应罐温度”的小偏差报警状态，则可用下述表达式：
反应罐温度. MinorDevStatus
3.变量的历史记录起停控制域：
变量的历史记录起停控制域RecLogEnable表示变量的历史记录状态，可读写：0表示该变量停止记录历史数据，1表示该变量记录历史数据，默认为记录历史数据。
字符串变量没有RecLogEnable域。
例如:
在数据库中定义一个I/O实型变量“反应罐温度”，如果要停止该变量的历史数据记录，可用命令语言设置：
反应罐温度. RecLogEnable=0
4.报警窗口的域：
和报警窗相关的域有：
Group：表示报警窗口显示的变量的报警组名，组变量，只写。
Priority：表示报警窗口显示的变量的报警优先级，模拟型，可读可写。
例如:
定义一个报警组名“第一车间”，为了让报警窗口变量“化工厂报警窗口”显示第一车间的报警，可用命令语言设置：
化工厂报警窗口.Group=第一车间
例如:
为了让报警窗口变量“化工厂报警窗口”显示报警优先级大于等于10的报警，可用命令语言设置：
化工厂报警窗口.Priority=10
5.历史趋势曲线的域：
历史趋势曲线的域包括：
ChartLength历史趋势曲线的时间长度，长整型，可读可写，
单位为秒。
ChartStart历史趋势曲线的起始时间，长整型，可读可写，
单位为秒。
ValueStart历史趋势曲线的纵轴起始值，模拟型，可读可写。
ValueSIze历史趋势曲线的纵轴量程，模拟型，可读可写。
ValueEnd历史趋势曲线的纵轴结束值，模拟型，可读可写。
ScooterPosLeft左指示器的位置，模拟型，可读可写。
ScooterPosRight右指示器的位置，模拟型，可读可写。
Pen1到Pen8历史趋势曲线显示的变量，变量ID号，可读可写，
用于改变绘出曲线所用的变量。
历史趋势曲线的域的使用详见“第八章趋势曲线和其它曲线”。
3，
线性转换方式
用原始值和数据库使用值的线性插值进行转换。
如下图所示，线性转换是将设备中的值与工程值按照固定的比例系数进行转换。
如图5.20所示，在变量基本属性定义对话框的“最大值”、“最小值”编辑框中输入变量工程值的范围，在“最大原始值”、“最小原始值”编辑框中输入设备中转换后的数字量值的范围（可以参考组态王驱动帮助中的介绍），则系统运行时，按照指定的量程范围进行转换，得到当前实际的工程值。
线性转换方式是最直接也是最简单的一种IO转换方式。
图5.20 定义线性转换
例1：
与PLC电阻器连接的流量传感器在空流时产生0值，在满流时产生9999值。
如果输入如下的数值：
最小原始值=0 最小值=0
最大原始值=9999 最大值=100
其转换比例=(100-0)/(9999-0)=0.01
则：如果原始值为5000时，内部使用的值为5000*0.01=50。
例2：
与PLC电阻器连接的流量传感器在空流时产生6400值，在300GPM时产生32000值。
应当输入下列数值：
最小原始值=6400 最小值=0
最大原始值=32000 最大值=300
其转换比例=(300-0)/(32000-6400)=3/256,
则：如果原始值为19200时，内部使用的值为(19200-6400)*3/256=150；原始值为6400时，内部使用的值为0；原始值小于6400时，内部使用的值为0。
