NE5532并联驱动的20W纯甲类功放

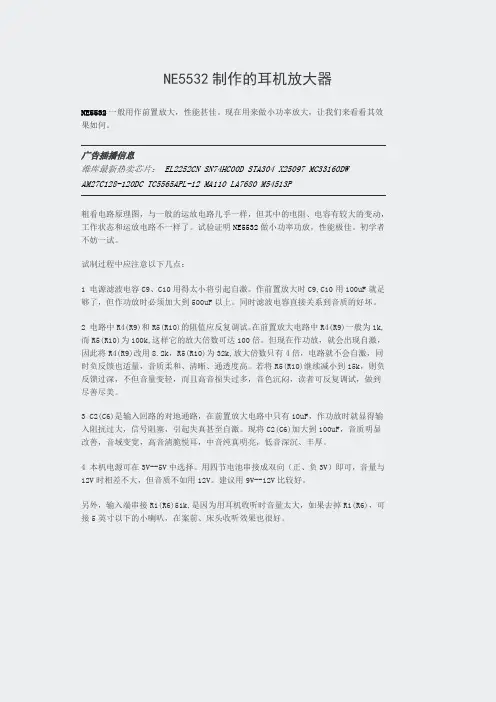

模拟电子-NE5532制作的耳机放大器
NE5532制作的耳机放大器NE5532一般用作前置放大,性能甚佳。
现在用来做小功率放大,让我们来看看其效果如何。
广告插播信息维库最新热卖芯片:EL2252CN SN74HC00D STA304X25097MC33160DWAM27C128-120DC TC5565APL-12MA110LA7680M54513P粗看电路原理图,与一般的运放电路几乎一样,但其中的电阻、电容有较大的变动,工作状态和运放电路不一样了。
试验证明NE5532做小功率功放,性能极佳。
初学者不妨一试。
试制过程中应注意以下几点:1 电源滤波电容C9、C10用得太小将引起自激。
作前置放大时C9,C10用100uF就足够了,但作功放时必须加大到500uF以上。
同时滤波电容直接关系到音质的好坏。
2 电路中R4(R9)和R5(R10)的阻值应反复调试。
在前置放大电路中R4(R9)一般为1k,而R5(R10)为100k,这样它的放大倍数可达100倍。
但现在作功放,就会出现自激,因此将R4(R9)改用8.2k,R5(R10)为32k,放大倍数只有4倍,电路就不会自激,同时负反馈也适量,音质柔和、清晰、通透度高。
若将R5(R10)继续减小到15k,则负反馈过深,不但音量变轻,而且高音损失过多,音色沉闷,读者可反复调试,做到尽善尽美。
3 C2(C6)是输入回路的对地通路,在前置放大电路中只有10uF,作功放时就显得输入阻抗过大,信号阻塞,引起失真甚至自激。
现将C2(C6)加大到100uF,音质明显改善,音域变宽,高音清脆悦耳,中音纯真明亮,低音深沉、丰厚。
4 本机电源可在3V--5V中选择。
用四节电池串接成双向(正、负3V)即可,音量与12V时相差不大,但音质不如用12V。
建议用9V--12V比较好。
另外,输入端串接R1(R6)51k,是因为用耳机收听时音量太大,如果去掉R1(R6),可接5英寸以下的小喇叭,在案前、床头收听效果也很好。
电路相关文章:用AD827/OPA2604/NE5532制作的负反馈高中低音调电路音调控制电路的作用是用于适时调整音色,使之符合各种不同的听音要求,用来补偿音源的录音缺陷或音箱的频响等,由于其结构和使用方法比较简单,负作用少,因而对一般条件的用户来说,使用音调控制器简单可靠,它的用途在音响系统中占有重要的地位,在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上,减少信号通道中多余功能电路,以达到原汁原味的听音效果,笔者也赞成这种说法,问题是如果你已拥有够发烧级的高档音箱单元,它的高低频响应达到一个理想的较为平坦曲线,这种说法是对的,而多数人拥用的箱体单元是普通的低价市面货,加上音调电路来改善它的高低频延伸,在听音效果上还是相当的一个投资少见效快的一个途径。
11种运放的听音主观对比
11种运放的听音主观对比11种运放的听音主观对比测试平台:误差矫正功放软件平台:超过30张进口发烧CD。
有铝碟、金碟、HDCD金碟、JVC公司出品的XR2代的CD、KKV公司产品的FXCD,如《许茹云茹此精彩金碟》、《齐秦10年精选双CD金碟》、《悲情城市》、《迈克尔.杰克逊危险之旅》、《蓝雨衣》、《雨果发烧碟9 HDCD 版》、《许美静静听精彩13首》等。
型号有: JRC4558DST LF353NNS LM833NTI/BB OPA2132PA, OPA2604AP, OPA2111KP大S NE5532NPhilips NE5532ANTI NE5532PAD AD827JN, OP285GLT LT1057ACN8经过一天的主观听音对比,终于有了结果。
结论是:任何一个牌子的5532都是值得的,尤其是尾缀带A的,for audio,其性能专为音频应用而优化。
更值得称赞的是,可以超出双22V的极限工作电压,在双28V正常工作5、6个小时,其表面温度达到五六十度。
其他型号的运放只能在其规格书上所讲的最大工作电压,一般是20V,在22V能工作的没几个。
LT1057超过20V就会立即保护,其他IC的音质就劣化,输出端出现很大直流漂移电压,甚至损坏。
JRC4558D作为最普通、最廉价的音频运放,在低成本音频产品上大量应用。
主观听音上,低音几乎没有,在中音上,可以让普通的耳朵接受,高音发飘,受转换速率的限制,细微之处是听不到了。
先天性不足,只能到这个份上了,几毛钱的东西,只能是发声级的要求。
ST LF353N曾经作为四大运放,现在已经让人淡忘了。
从参数上看,指标也不算差了。
只能在一些高速伺服电源电路上还能见到。
实际听音的结果,让人大感超值,还算对得起过去的称号。
低音量够,就是有点混,中高音都很清晰,典型的美国声。
NS LM833N在NS的宣传资料上,说跟NE5532在指标和听感上最接近的音频IC。
实际听感上,低音比NE5532的好,是这11个IC里低音量最足的,中高音稍微逊色些。
NE5532中文资料
NE5532中文资料(引脚图,特点及电气参数介绍)号称运放之皇的NJM5532还是双运放的呢。
理论上是单运放好,这样做左右声道分离度会比较高,但是就算是双运放本身性能参数也是很好的。
好多功放左右声道存在串扰是因为PCB走线没走好,而不是运放有问题。
要是用运放的话,首选当然还是NJM5532了,别的也可以用,如TL072、MC4558等。
关键是要注意地线的连接,没走好地线对失真度、噪音、分离度都有很大的影响。
总体来说小信号的地不能跟输出信号的地直接连在一起,左右声道的线中间尽量隔着地线,最后地线的处理要在电源滤波处一点接地为佳。
NE5532中文资料(引脚图,特点及电气参数介绍)NE5532功能特点简介:NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器,如1458,它显示出更好的噪声性能,提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备,仪器和控制电路和电话通道放大器。
如果噪音非常最重要的,因此建议使用5532A版,因为它能保证噪声电压指标。
NE5532特点:•小信号带宽:10MHZ•输出驱动能力:600Ω,10V有效值•输入噪声电压:5nV/√Hz(典型值)•直流电压增益:50000•交流电压增益:2200-10KHZ•功率带宽: 140KHZ•转换速率: 9V/μs•大的电源电压范围:±3V-±20V•单位增益补偿NE5532引脚图:图1 NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图图3 5532内部电路图NE5532电气参数:SYMBOL 符号PARAMETER 参数RATING 数值UNIT单位VS Supply voltage 电源电压±22 V VIN Input voltage 输入电压±VSUPPLY V VDIFF Differential input voltage1 差分输入电压±0.5 V Tamb Operating temperature range 工作温度范围NE5532/A 0 to 70 ℃DC ELECTRICAL CHARACTERISTICS直流电气特性AC ELECTRICAL CHARACTERISTICS交流电气特性ELECTRICAL CHARACTERISTICS电气特性测试电路:.图4 闭环频率响应图5 电压跟随电路[文档可能无法思考全面,请浏览后下载,另外祝您生活愉快,工作顺利,万事如意!]。
NE5532最新资料脚步图
NE5532中文资料引脚图NE5532功放:NE5532是高性能低噪声双运算放大器(双运放)集成电路。
与很多标准运放相似,但它具有更好的噪声性能,优良的输出驱动能力及相当高的小信号带宽,电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖,保真度高,在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”,至今仍是很多音响发烧友手中必备的运放之一。
NE5532管脚,NE5532引脚功能:1:AMPOUT1放大信号输出(1)2:IN1-反相信号输入(1)3:IN1+同相信号输入(1)4:GND接地5:IN2+同相信号输入(2)6:IN2-反相信号输入(2)7:AMPOUT2放大信号输出(2)8:Vcc电源NE5532价格:NE5532是属于发烧运放集成电路,价格因厂家和性能等级不同相差非常大,从几毛到几块再到几百块,甚者更高不等。
NE5532生产厂家:TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述:The NE5532,NE5532A,SA5532,and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise,high output-drive capability,high unity-gainand_maximum-output-swing bandwidths,low distortion,high slew rate,input-protection diodes,and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性:Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号:NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找?1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放:1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532,NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器,op275:和5532比,胆性还重一点,解析力、低频、音场更好一点,可以买贴片的来打磨声卡用(特别是创新的),可以改善硬冷的数码声。
NE5532最新资料脚步图
NE5532中文资料引脚图NE5532功放:NE5532是高性能低噪声双运算放大器(双运放)集成电路。
与很多标准运放相似,但它具有更好的噪声性能,优良的输出驱动能力及相当高的小信号带宽,电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖,保真度高,在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”,至今仍是很多音响发烧友手中必备的运放之一。
NE5532管脚,NE5532引脚功能:1:AMPOUT1放大信号输出(1)2:IN1-反相信号输入(1)3:IN1+同相信号输入(1)4:GND接地5:IN2+同相信号输入(2)6:IN2-反相信号输入(2)7:AMPOUT2放大信号输出(2)8:Vcc电源NE5532价格:NE5532是属于发烧运放集成电路,价格因厂家和性能等级不同相差非常大,从几毛到几块再到几百块,甚者更高不等。
NE5532生产厂家:TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述:The NE5532, NE5532A, SA5532, and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise, high output-drive capability, high unity-gain and_maximum-output-swing bandwidths, low distortion, high slew rate,input-protection diodes, and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性:Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号:NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找?1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放:1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532,NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器,op275:和5532比,胆性还重一点,解析力、低频、音场更好一点,可以买贴片的来打磨声卡用(特别是创新的),可以改善硬冷的数码声。

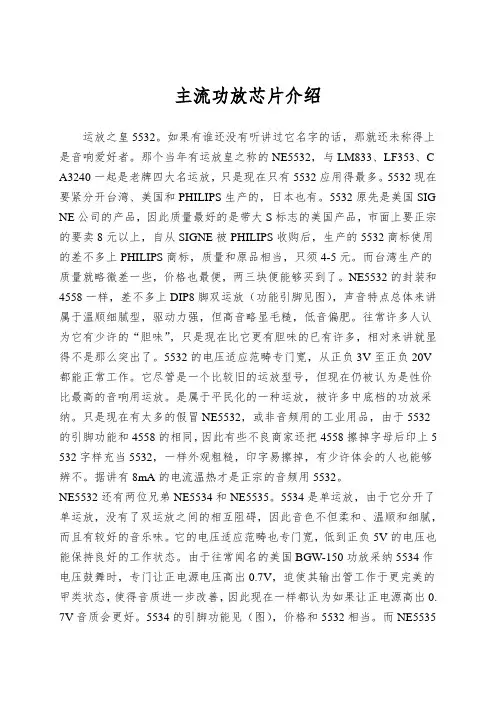

主流功放芯片介绍
主流功放芯片介绍运放之皇5532。
如果有谁还没有听讲过它名字的话,那就还未称得上是音响爱好者。
那个当年有运放皇之称的NE5532,与LM833、LF353、C A3240一起是老牌四大名运放,只是现在只有5532应用得最多。
5532现在要紧分开台湾、美国和PHILIPS生产的,日本也有。
5532原先是美国SIG NE公司的产品,因此质量最好的是带大S标志的美国产品,市面上要正宗的要卖8元以上,自从SIGNE被PHILIPS收购后,生产的5532商标使用的差不多上PHILIPS商标,质量和原品相当,只须4-5元。
而台湾生产的质量就略微差一些,价格也最便,两三块便能够买到了。
NE5532的封装和4558一样,差不多上DIP8脚双运放(功能引脚见图),声音特点总体来讲属于温顺细腻型,驱动力强,但高音略显毛糙,低音偏肥。
往常许多人认为它有少许的“胆味”,只是现在比它更有胆味的已有许多,相对来讲就显得不是那么突出了。
5532的电压适应范畴专门宽,从正负3V至正负20V 都能正常工作。
它尽管是一个比较旧的运放型号,但现在仍被认为是性价比最高的音响用运放。
是属于平民化的一种运放,被许多中底档的功放采纳。
只是现在有太多的假冒NE5532,或非音频用的工业用品,由于5532的引脚功能和4558的相同,因此有些不良商家还把4558擦掉字母后印上5 532字样充当5532,一样外观粗糙,印字易擦掉,有少许体会的人也能够辨不。
据讲有8mA的电流温热才是正宗的音频用5532。
NE5532还有两位兄弟NE5534和NE5535。
5534是单运放,由于它分开了单运放,没有了双运放之间的相互阻碍,因此音色不但柔和、温顺和细腻,而且有较好的音乐味。
它的电压适应范畴也专门宽,低到正负5V的电压也能保持良好的工作状态。
由于往常闻名的美国BGW-150功放采纳5534作电压鼓舞时,专门让正电源电压高出0.7V,迫使其输出管工作于更完美的甲类状态,使得音质进一步改善,因此现在一样都认为如果让正电源高出0. 7V音质会更好。
主流功放芯片介绍
低档运放JRC4558。
这种运放是低档机器使用得最多的。
现在被认为超级烂,因为它的声音过于明亮,毛刺感强,所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比拟多的,很多的四、五百元的功放还是选择使用它,因为考虑到本钱问题和实际能出的效果,没必要选择质量超过5532以上的运放。
对于一些电脑有源音箱来说,它的应付能力还是绰绰有余的。
运放之皇5532。
如果有谁还没有听说过它名字的话,那就还未称得上是音响爱好者。
这个当年有运放皇之称的NE5532,与LM833、LF353、CA3240一起是老牌四大名运放,不过现在只有5532应用得最多。
5532现在主要分开##、美国和PHILIPS生产的,日本也有。
5532原来是美国SIGNE公司的产品,所以质量最好的是带大S标志的美国产品,市面上要正宗的要卖8元以上,自从SIGNE被PHILIPS 收购后,生产的5532商标使用的都是PHILIPS商标,质量和原品相当,只须4-5元。
而##生产的质量就稍微差一些,价格也最便,两三块便可以买到了。
NE5532的封装和4558一样,都是DIP8脚双运放〔功能引脚见图〕,声音特点总体来说属于温暖细腻型,驱动力强,但高音略显毛糙,低音偏肥。
以前不少人认为它有少许的“胆味〞,不过现在比它更有胆味的已有不少,相对来说就显得不是那么突出了。
5532的电压适应X围非常宽,从正负3V至正负20V都能正常工作。
它虽然是一个比拟旧的运放型号,但现在仍被认为是性价比最高的音响用运放。
是属于平民化的一种运放,被许多中底档的功放采用。
不过现在有太多的假冒NE5532,或非音频用的工业用品,由于5532的引脚功能和4558的一样,所以有些不良商家还把4558擦掉字母后印上5532字样充当5532,一般外观粗糙,印字易擦掉,有少许经验的人也可以区分。
据说有8mA的电流温热才是正宗的音频用5532。
NE5532还有两位兄弟NE5534和NE5535。
主流功放芯片介绍
主流功放芯⽚介绍主流功放芯⽚介绍运放之皇5532。
如果有谁还没有听讲过它名字的话,那就还未称得上是⾳响爱好者。
那个当年有运放皇之称的NE5532,与LM833、LF353、C A3240⼀起是⽼牌四⼤名运放,只是现在只有5532应⽤得最多。
5532现在要紧分开台湾、美国和PHILIPS⽣产的,⽇本也有。
5532原先是美国SIG NE公司的产品,因此质量最好的是带⼤S标志的美国产品,市⾯上要正宗的要卖8元以上,⾃从SIGNE被PHILIPS收购后,⽣产的5532商标使⽤的差不多上PHILIPS商标,质量和原品相当,只须4-5元。
⽽台湾⽣产的质量就略微差⼀些,价格也最便,两三块便能够买到了。
NE5532的封装和4558⼀样,差不多上DIP8脚双运放(功能引脚见图),声⾳特点总体来讲属于温顺细腻型,驱动⼒强,但⾼⾳略显⽑糙,低⾳偏肥。
往常许多⼈认为它有少许的“胆味”,只是现在⽐它更有胆味的已有许多,相对来讲就显得不是那么突出了。
5532的电压适应范畴专门宽,从正负3V ⾄正负20V 都能正常⼯作。
它尽管是⼀个⽐较旧的运放型号,但现在仍被认为是性价⽐最⾼的⾳响⽤运放。
是属于平民化的⼀种运放,被许多中底档的功放采纳。
只是现在有太多的假冒NE5532,或⾮⾳频⽤的⼯业⽤品,由于5532的引脚功能和4558的相同,因此有些不良商家还把4558擦掉字母后印上5 532字样充当5532,⼀样外观粗糙,印字易擦掉,有少许体会的⼈也能够辨不。
据讲有8mA的电流温热才是正宗的⾳频⽤5532。
NE5532还有两位兄弟NE5534和NE5535。
5534是单运放,由于它分开了单运放,没有了双运放之间的相互阻碍,因此⾳⾊不但柔和、温顺和细腻,⽽且有较好的⾳乐味。
它的电压适应范畴也专门宽,低到正负5V的电压也能保持良好的⼯作状态。
由于往常闻名的美国BGW-150功放采纳5534作电压⿎舞时,专门让正电源电压⾼出0.7V,迫使其输出管⼯作于更完美的甲类状态,使得⾳质进⼀步改善,因此现在⼀样都认为如果让正电源⾼出0. 7V⾳质会更好。
NE5532经典电路图
NE5532功放说到小功率的耳放,不得不提到20世纪的运放之王NE5532,曾经出现在无数的优秀前级放大、调音电路之中,中频温暖细腻厚实,胆味十足,性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单,所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载,大家对其电路也非常熟悉,有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小,侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器,用单个NE5532组成的小功率电路有很多版本,本人通过不断地对比和思考,对那些五花八门的电路图作了修改,最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的,理论上说如果R3(R4)为1kΩ,R5(R6)为100kΩ,则其放大倍数为100倍,但对于耳放来说,这会引起自激,再说就算真的能达到100倍,效果也不可能好,所以这个电路用于前级时也最好别调成100倍。
当然,对于耳放定2~3倍可以让负反馈适量、音质柔和、清晰更通透,但放大倍数也不能太小,否则也会影响音质,大家可以反复调试,达到自己满意的效果。
笔者是将R3(R4)定为1kΩ,R5(R6)定为20 kΩ,即2倍。
C5(C6)是输入回路的对地通路,在用于耳放电路时应该加大,原理图中的值为22 uF,但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题,如果你是使用的稳压电源,要注意稳压电源的滤波要给足,因为本电路本身就非常简单,那么对元器件的选取就比较挑剔,建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计,大家看到的这个PCB图(图2)是我画的第三版,也是我最满意的一版,前几版都存在着飞线,而这一版是没有的,网上的很多版本都存在着飞线的问题,这对挑剔的动手派是不能容忍的。
由于面积小,所以在接地方面要尽量争取一点接地,输入和输出端也可以根据实际情况进行改动。
基于NE5532的小型耳机功率放大器
西安电子科技大学长安学院数字电路课程设计题目:基于NE5532的耳机功率放大器专业:生物医学班级:07221******学号:********指导教师:时间:2009年11月基于NE5532的耳机功率放大器一、引言“耳放”即耳机放大器。
耳放主要功用就是在前端提供充足的放大功率。
帮耳机推出足够音量,尤其是遭遇上高阻抗、低灵敏度的专业耳机时,耳放更是扮演着不可或缺的重要角色。
当然它的作用不仅止于放大功率,依据电路设计,使用的放大组件等,都会对各频段的音色产生不同的影响。
例如使用真空管作为放大组件的胆机具有音染较明显的特色,虽然略微失真但声音却更温暖悦耳。
因此耳放其实也具有调音的效果。
随着现代生活品质的上升,用耳机欣赏音乐的人群日趋增加,但大多数还是停留在直接用耳机连接随身听、音乐手机等小型音源的方式为主。
可是这类音源通常受限于产品体积、成本等各方面因素,仅能容纳简单的电路设计,难免会有输出功率不足,无法推动耳机,音质还原效果不佳的疑虑存在。
所以在耳机系统中,在音源与耳机之间加入一个耳机放大器的环节,可以改善音质、调整系统的音色走向,这已经在耳机发烧友中形成共识。
但是耳机放大器的市场售价普遍偏高,机型偏少,而且所采用的进口货中最便宜的也不低于2000元,如英国“音乐传真”的X-CANS、GRAHAM的SOLO和美国RADORA1,贵的可达数万元人民币,如美国HEADROOM的新旗舰售价为3333美元。
国内产品中目前已经实现商品化生产的国产耳机放大器有北京清华大学吴刚设计制作的A1SE(晶体管)及T2A(电子管)、北京欧博的Cyber 20。
在平时的生活中通常以下几类人对音响有着发烧级的要求:①音响发烧友,这类人群对于音响有很深的认识,对器材非常的了解,以“玩音响”听音乐为人生乐趣。
②对音质有较高要求的人群,在听音乐的同时会去在乎整个音响系统的音色取向,是市场最大的潜在人群。
③追求高生活品质,有着高收入的人群,他们不在乎东西的好坏,只注重物质追求和独特的的个人品味。
基于NE5532数字音频功放设计
D类功率放大器一.原理D类功放也称为数字功放,与模拟功放的主要差别在于功放管的工作状态。
传统模拟放大器有甲类、乙类、甲乙类和丙类等。
一般的小信号放大都是甲类功放,即A类,放大器件需要偏置,放大输出的幅度不能超出偏置范围,所以,能量转换效率很低,理论效率最高才25%。
乙类放大,也称B类放大不需要偏置,靠信号本身来导通放大管,理想效卒高达78 5%。
但因为这样的放大,小信号时失真严重实际电路都要略加一点偏置,形成甲乙类功放,这么一来效率也就随之下降。
虽然高频发射电路中还有一种丙类,即C类放大,效率可以更高,但电路复杂、音质更差,音频放大中一般都不采用。
这几种模拟放大电路的共同特点是晶体管都工作在线性放大区域中,它按照输入音频信号的大小控制输出的大小,就像串在电源与输出间的一只可变电阻,控制输出,但同时自身也在消耗电能。
D类功放采用脉宽调制(PWM)原理设计,其功放管工作在开关状态。
在理想情况下,功放管导通时内阻为零,两端没有电压,因此没有功率损耗;而截止时,内阻无穷大,电流又为零,也没有功率损耗。
它在实际的工作中的功率消耗主要由两部分构成:转换损耗和I2R损耗。
转换损耗如图1-1所示:图1-1 转换损耗的产生当开关式放大器输出在接通和断开之间切换,或断开和接通之间切换时通过线性区域而消耗功率。
在D类功放中开关管如果采用的是金属氧化物半导体场效应晶体管(MOSFET管),它的开关导通电阻较小一般远远小于1Ω,所以I2R损耗相对来说还是很小的。
当达到最大额定功率时,D类放大器的效率在80%到90%的范围内。
在典型的听音条件下,效率也可达到65%到80%左右,约为AB 类放大器的两倍以上。
D类放大器可分为数字D类放大器与模拟D类放大器两类,数字D类放大器一般用于数字音响领域,如CD信号的功率放大。
模拟D类放大器一般可分为前置放大级、PWM调制、功率放大与低通滤波四个部分。
其中PWM调制和功率放大是D类放大器的核心,PWM调制的一般方案有:(1)采用PWM调制芯片产生PWM信号,此类芯片可方便的产生PWM信号,但一般对电源有要求,不利于整机单5v供电,并且很多情况下产生的PWM 型号为方波。
