第2章 proe草绘平面图形
合集下载
proe-2参数化草图绘制
创建几何实体直线创建与两实体相切的直线创建中心线辅助线绘制矩形绘制圆单击按钮弹出如下五种绘制圆的命令图标绘制圆绘制同心圆三点方式绘圆绘制与三个实体相切的圆绘制椭圆绘制同心弧中心端点绘弧创建与三个实体相切的弧创建圆锥曲线弧10绘制圆角单击按钮弹出如下两种绘制圆角的命令图标创建与两实体相切的椭圆圆角创建与两实体相切的圆角绘制样条曲线绘制参照坐标系或参照点单击按钮弹出如下两种绘制参照命令图标创建参照点创建相对坐标系11使用边界图素单击按钮弹出如下两种使用边界图素的命令图标使用已有实体的边界作为草绘图素选择已有实体的边界并给定偏移量作为草绘图素人工标注尺寸更改尺寸或文字内容对图素施加几何约束处于按下状态时选中该命令同时系统弹出几何约束选择对话框选择相应的几何约束
中心点方式绘制圆弧的步骤: 1、单击草绘命令工具栏中 按钮。
2、在绘图区单击一点，指定为圆弧的中心点，然后指定圆弧起点 与终点，即可完成圆弧的绘制。
三切点方式绘制圆弧的步骤:
1、单击草绘命令工具栏中
按钮。
2、在绘图区中，分别选中三个参考图素，以绘制与其相切的圆弧。
绘制高级几何图素
圆锥曲线的绘制
单击草绘命令工具栏中的 按钮，可绘制圆锥曲线，通过控 制 曲 线 的 斜 率 (rho) ， 可 以 绘 制 出 抛 物 线 (rho=0.5), 双 曲 线 (0. 5<rho<0. 95),椭圆(rho=sqrt (2)-1)等图形.
中心点方式绘制圆的步骤：
1、单击草绘命令工具栏中的 按钮。
2、在绘图区中，单击鼠标左键，以确定圆的圆心，移动 鼠标，然后单击左键，以确定圆的大小。 3、单击鼠标中键，结束圆的绘制。
同心圆方式绘制圆的步骤： 1、单击草绘命令工具栏中的 按钮。
2、在绘图区中，单击一个已存在的圆和圆弧，移动鼠标，然后单 击左键，以定义 圆的大小。 3、单击鼠标中键，结束圆的绘制。
中心点方式绘制圆弧的步骤: 1、单击草绘命令工具栏中 按钮。
2、在绘图区单击一点，指定为圆弧的中心点，然后指定圆弧起点 与终点，即可完成圆弧的绘制。
三切点方式绘制圆弧的步骤:
1、单击草绘命令工具栏中
按钮。
2、在绘图区中，分别选中三个参考图素，以绘制与其相切的圆弧。
绘制高级几何图素
圆锥曲线的绘制
单击草绘命令工具栏中的 按钮，可绘制圆锥曲线，通过控 制 曲 线 的 斜 率 (rho) ， 可 以 绘 制 出 抛 物 线 (rho=0.5), 双 曲 线 (0. 5<rho<0. 95),椭圆(rho=sqrt (2)-1)等图形.
中心点方式绘制圆的步骤：
1、单击草绘命令工具栏中的 按钮。
2、在绘图区中，单击鼠标左键，以确定圆的圆心，移动 鼠标，然后单击左键，以确定圆的大小。 3、单击鼠标中键，结束圆的绘制。
同心圆方式绘制圆的步骤： 1、单击草绘命令工具栏中的 按钮。
2、在绘图区中，单击一个已存在的圆和圆弧，移动鼠标，然后单 击左键，以定义 圆的大小。 3、单击鼠标中键，结束圆的绘制。
PROE4.0基础篇与草绘篇
四.Pro/E视图显示控制
重定义方向的三种定义方式
四.Pro/E视图显示控制
4.基准显示 选择〘视图〙（View）→〘显示设置〙 （Display Settings）→〘基准显示〙 （Datum Display）命令。右图所示 用于控制基准平面、基准轴、基准点、基 准坐标系、旋转中心，以及各类基准特征 标签的单独显示。 另：如下图，可以添加到主菜单工具栏中
工作目录的地址设置
系统运行下工作目录设置
三.Pro/E文件操作
5.文件拭除和删除 拭除（Erase）:清除驻留在会话进程中的Pro/E模型文件，但不删除磁盘 中的文件。 (1)当前（Current）:将当前活动窗口的文件从会话进程中清除。 (2)不显示（Not Displayed）：将驻留在会话进程(内存)而不在窗口中的 所有文件从会话进程中清除。 删除（Delete）:从磁盘中永久删除指定的Pro/E文件 。 (1)旧版本（Old Versions）:将指定文件对象中除最新版本外的所有旧版 本删除。 (2)所有版本(All Versions):将指定文件对象的所有版本全部删除。
二.Pro/E工作界面
导航栏隐藏/显示区
二.Pro/E工作界面
6.信息栏：位于窗口工作区的顶部，对当前窗口中的操作作出简要说明或 提示，对于需要输入数据的操作，会在该区出现一文本框，供用户输入数 据使用，如下图所示。
信息栏 7.过滤器栏：位于主窗口的右下角， 使用该栏相应选项，可以有目的地选 择模型中的对象。利用该功能，可以 在较复杂的模型中快速选择要操作的 对象。单击其右侧的按钮 ，打开其下 拉列表，显示当前模型可供选择的项 目，如右图所示。
显示设置菜单
四.Pro/E视图显示控制
3.模型定向 选择〘视图〙（View）→〘方向〙（Orientation）命令。 标准方向：以缺省方向显示当前模型（Ctrl+D）。更改系统缺省方向可 选择〘工具〙（Tools）→〘环境〙（Environment）命令。 上一个：将当前模型返回至先前的视角方位。 重新调整：调整模型显示，使其与屏幕相适应 。 重定向：改变模型的缺省方向或创建新的定向 。（见下图） （1）按参照定向：指定两个参照方位来实现模型定向 。 （2）动态定向：移动数值调整滑块或输入数值改变模型显示方位及缩放 比例。 （3）优先选项：重新定义旋转中心或更改模型缺省方向。 定向模式：以鼠标中键来调整模型的视图显示状态 。
2草绘proe
尺寸（Dimension）
几种特殊情况的标注 1）、类似回转体剖面直径的标注
培训专用 严禁传播
尺寸（Dimension）
2）、相切标注
1
培训专用 严禁传播
�、在标注此
类尺寸时系统会 弹出尺寸定位对 话框，让用户选 择水平或竖直尺 寸
3 2
�、注意标注的
位置与选择的位置 有关，如果选择的 位置为两圆内侧,则 标注的是内侧相切 尺寸
草绘,标注练习
培训专用 严禁传播
参照尺寸
培训专用 严禁传播
）可以标注参考尺寸,参考 (草绘)----dimension (尺寸)--reference（参照 选取sketch 参照） sketch( imension( ---reference 尺寸不对草图具有控制作用,不能修改
虚约束和虚尺寸
草绘命令的介绍
培训专用 严禁传播
草绘快捷按钮
选取项目 创建直线 创建矩形 创建圆及椭圆 创建圆弧 创建倒圆角 创建样条曲线 创建点及坐标系 使用边创建图元 标注尺寸 修改尺寸 添加约束 创建文本 选取已存图元插入 修剪图元 编辑图元 完成草绘 退出草绘
培训专用 严禁传播
草绘命令操作
培训专用 严禁传播
,
编辑——镜像（Mirror）
步骤:选中要镜像的对象图元,点击工具按扭
培训专用 严禁传播 ,再点击中心线 .
中心线
注意：1)尺寸、中心线和参照线不被镜像 2) 在草绘中镜像图元必须要先作一条中心线 .
编辑——平移、缩放与旋转（scale and rotate）
培训专用 严禁传播
步骤:选中要平移(缩放与旋转)的对象图元,选取“edit”(编辑) ---- “scale and rotate”(缩放 和旋转),或者点击工具按扭 , 点击1处,按住左键,移动鼠标可以移动图元,点击2处,按

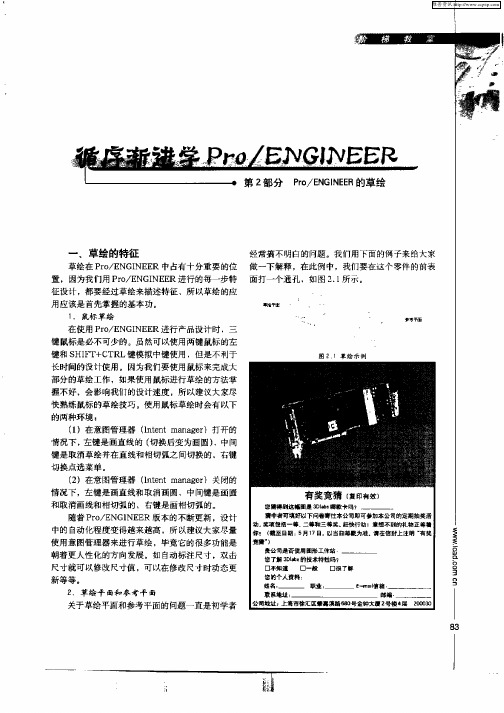

循序渐进学Pro／ENGINEER：—第2部分 Pro／ENGINEER的草绘
口知 口 般 口 解 不 道 一 很了
您 的个人资料 ： 姓名 职帅 Ｅ ａ信箱 ￣ ｉ ｌ
ｊ
３
ｉ 电 土
公司地址 ｔ 上海市棘汇区 肇矗囊路６ 号盒钟大厦２ ８ Ｏ 号楼４ ２０３ 层 ００ ０
维普资讯
（ Ｊ草绘平面 草绘平面就是用户用来创建草 就 可以进行删 除等操作 了。 １ 绘 特 征 的平 面 ，它 决 定 了 你 所 做 的 特 征 的 位 置 和 生 （ ） 线工具 、Ｉ 薹 选择此工具 ， 可以在 ２直 ｝ 就
维普资讯
橱 。 ＿嘲 ＿ Ｅ
蜃 鏊
．
蓐
刍 ， ｊ 上 坷ｚ
Ｅ５Ｒ
Ｄ， ／［Ｍ Ｍ ＥＥ口 ６ 苗 ‘ ＾
草绘的特征
经常搞不明白的问题。我们用下面的 倒子来给大家
在 Ｐ ｏ Ｅ Ｉ Ｅ 中占有十分重要 的位 做 一下解释 ，在 此例 中，我们要在这个零件 的前表 ｒ／ ＮＧ ＮＥ Ｒ 我们用 Ｐ ｏ Ｅ Ｉ Ｅ ｒ／ ＮＧ ＮＥ Ｒ进行 的每一步特 面打一个通孔 ，如图 ２ １ ． 所示。 都要 经过 草绘来描述 特征 ，所 以草绘 的应 ． ．
有奖竞猜 ｃ 有 复印 效）
您 ｛刊 囤 Ｄ 靖 － 遮幅 是３Ｉ 敖 吗 ， ￣郸 卡 ’ 臂 者 填 以下 卷 往 公司 参 车 的 抽奖 中 可 好 问 寄 丰 即可 加 公司 定期 活
化程度变得越来越高， 所 建议大家尽量 ： 奖 包日期等 月等 三 奖 赶 行 想 到 礼 正 着 慷 项 一 ５二７日．以当日邮砬为准．请在信封上注明 等 动 （ 括 ：． １和 等 。 快 动 童 不 的 物。 截至 ． ！ 有奖
菜单。
蛹
－
Ｃ 。
ProE4.0标准实例教程第2章
ProE4.0标准实例教程第2章第2章二维草图的绘制本章将介绍的内容如下：(1)草绘工作界面（2）直线的绘制(3)圆的绘制（4）圆弧的绘制(5)矩形的绘制（6）圆角的绘制(7)使用边界图元的绘制（8）样条曲线的绘制(9) 矩形的绘制（10）草绘器调色板(11) 草绘器诊断2.1 二维草绘的基本知识2.1.1 进入二维草绘环境的方法在Pro/E中，二维草绘的环境称为“草绘器”，进入草绘环境有以下两种方式：（1）由“草绘”模块直接进入草绘环境。
创建新文件时，在如图2-1所示的“新建”对话框中的“类型”选项组内选择“草绘”，并在“名称”编辑框中输入文件名称后，可直接进入草绘环境。
在此环境下直接绘制二维草图，并以扩展名为.sec保存文件。
此类文件可以导入到零件模块的草绘环境中，作为实体造型的二维截面；也可导入到工程图模块，作为二维平面图元。
图2-1 在“新建”对话框中选择“草绘”（2）由“零件”模块进入草绘环境。
创建新文件时，在“新建”对话框中的“类型”选项组内选择“零件”，进入零件建模环境。
在此环境下通过选择“基准”工具栏中的草绘工具”图标按钮，进入“草绘”环境，绘制二维截面，可以供实体造型时选用。
或是在创建某个三维特征命令中，系统提示“选取一个草绘”时，进入草绘环境，此时所绘制的二维截面属于所创建的特征。
用户也可以将零件模块的草绘环境下绘制的二维截面保存为副本，以扩展名为.sec保存为单独的文件，以供创建其他特征时使用。
本章除第2.7节采用第二种方式外，其余均采用采用第一种方式，直接进入草绘环境，绘制二维草图。
2.1.2 草绘工作界面介绍进入二维草绘的环境后，将显示如图2-2所示的工作界面。
该界面是典型的Windows应用程序窗口，主要包括：标题条、导航区、菜单栏、工具栏、草绘区、信息区等。
导航区信息区菜单栏工具栏草绘区图2-2 草绘工作界面1.菜单栏位于标题栏下方的菜单栏共有11个下拉菜单，显示了二维草绘环境所提供的命令菜单，包括创建、保存和修改草图的命令以及设置Pro/ENGINEER 环境和配置选项的命令。
第2章 proe 参数化草图绘制
5. 编辑草图
Pro/E中绘制草图总是先绘制与意图大致相同的 图形，再对草图进行编辑，添加几何和尺寸约束， 最后得到需要的图形。对草图的编辑包括图元的 移动、删除、复制、镜像、修剪等操作
6. 标注和修改草图尺寸
由于Pro/E是全尺寸约束并且由尺寸驱动的，所 以尺寸标注非常重要。
7. 设置几何约束 Pro/E允许手工添加约束，单击 （草绘器约束）按钮进行约束设置
2. 草绘平面与方向参照
新建→零件→插入→模型基准→ 草绘→选择草绘平面、参照面→ 草绘→进入草绘界面。 新建→草绘→进入草绘界面。 特征建模草绘时必须有参照平 面，草绘平面与参照平面两者 必须相互垂直。
3. 设置草绘环境
设置优先显示 插入→模型基准→草绘→选择草绘平面、参照面→确定 →进入草绘界面。 草绘→选项
草图的绘制与简单曲线的绘制方式不同，不 要求一开始就用实际的尺寸进行绘制，可以先 在草图平面上创建出大致轮廓的草图对象（此 时不必要求得很细，仅绘制出大体形状即可）， 然后再添加尺寸约束和几何约束。
1. 草绘基本概念 Pro/E草绘过程中经常使用一些术语，理解它们 对于掌握草绘是十分有利的，下面列出了草图绘 制中经常使用的术语：图元、参照图元、尺寸、 约束、参数、弱尺寸或弱约束、强尺寸或强约束
第2章
• • • • • • • •
Pro/ENGINEER WILDFIRE 参数化草图绘制
ห้องสมุดไป่ตู้
1. 草绘基本概念 2. 草绘平面与方向参照 3. 设置草绘环境 4. 创建草绘图元 5. 编辑草图 6. 标注和修改草图尺寸 7. 设置几何约束 8. 草绘实例
对于Pro/E的大多数特征，如拉伸、旋转、 扫描等特征，都离不开一个在平面上绘制的截 面或曲线，在Pro/E中，这些图形称为草图， Pro/E提供了草绘器来专门创建草图。
PROE教程 02 參數化草圖繪制
8
使用边界图素，可弹出如下两种使用边界图素的命令图标： 使用已有实体的边界作为草绘图素. 选择已有实体的边界，并给定偏移量，作为草绘图素. 人工标注尺寸. 更改尺寸或文字内容. 对图素施加几何约束. 绘制文本. 修剪图素，可弹出如下 3 种修剪图素的命令图标： 动态修剪图素. 交角修剪. 分割修剪.
24
1)
2)
3)
2. 标注直径
1)
2)
标注圆或圆弧的直径 单击草绘命令工具栏中的尺寸 标注按钮. 在圆或圆弧的边线上双击鼠标 左键，然后单击鼠标中键以放 置尺寸. 标注截面绕中心线旋转的直径 单击草绘命令工具栏中的绘制 中心线按钮. 绘制一条中心线. 单击草绘图的一侧边线，然后 单击中心线，再单击该边线， 最后单击鼠标中键，完成该边 线绕中心线旋转的直径标注.
2
一. 草绘工作界面
3
1. 进入草绘工作界面
输入草绘图名称， 或单击菜单 File > New , 选 Sketch , 输入草绘图名称，OK
2. 草绘工具栏
显示草绘实体端点 显示网格 显示几何约束 显示尺寸
4
菜单 Sketch > Options
5
3. 草绘命令工具栏
6
选择切换键，可用鼠标左键选取要编辑的图素. 绘制直线，可弹出如下 3 种绘制直线的命令图标： 创建几何实体直线. 创建与两圆相切的直线. 创建中心线(辅助线). 绘制矩形. 绘制圆，可弹出如下 5 种绘制圆的命令图标： 绘制圆. 绘制同心圆. 3 点方式绘圆. 绘制与3个实体相切的圆. 绘制椭圆.
26
5. 标注坐标
在一些比较复杂的图面中，有时为了保持图面整 洁，便于读图，常采用坐标标注方式. 坐标标注的步骤： 坐标标注的步骤： 设定坐标标注基准 a. 单击菜单 Sketch > Dimension > Baseline b. 单击底边线，以选取底边线为尺寸基准，单击鼠 标中键，该边线标示为 0 . 坐标标注 a. 单击草绘命令工具栏中的尺寸标注按钮. b. 单击坐标原点标示值，然后单击要标注的线段， 最后将鼠标移到尺寸放置位置，单击鼠标中键， 完成标注.
使用边界图素，可弹出如下两种使用边界图素的命令图标： 使用已有实体的边界作为草绘图素. 选择已有实体的边界，并给定偏移量，作为草绘图素. 人工标注尺寸. 更改尺寸或文字内容. 对图素施加几何约束. 绘制文本. 修剪图素，可弹出如下 3 种修剪图素的命令图标： 动态修剪图素. 交角修剪. 分割修剪.
24
1)
2)
3)
2. 标注直径
1)
2)
标注圆或圆弧的直径 单击草绘命令工具栏中的尺寸 标注按钮. 在圆或圆弧的边线上双击鼠标 左键，然后单击鼠标中键以放 置尺寸. 标注截面绕中心线旋转的直径 单击草绘命令工具栏中的绘制 中心线按钮. 绘制一条中心线. 单击草绘图的一侧边线，然后 单击中心线，再单击该边线， 最后单击鼠标中键，完成该边 线绕中心线旋转的直径标注.
2
一. 草绘工作界面
3
1. 进入草绘工作界面
输入草绘图名称， 或单击菜单 File > New , 选 Sketch , 输入草绘图名称，OK
2. 草绘工具栏
显示草绘实体端点 显示网格 显示几何约束 显示尺寸
4
菜单 Sketch > Options
5
3. 草绘命令工具栏
6
选择切换键，可用鼠标左键选取要编辑的图素. 绘制直线，可弹出如下 3 种绘制直线的命令图标： 创建几何实体直线. 创建与两圆相切的直线. 创建中心线(辅助线). 绘制矩形. 绘制圆，可弹出如下 5 种绘制圆的命令图标： 绘制圆. 绘制同心圆. 3 点方式绘圆. 绘制与3个实体相切的圆. 绘制椭圆.
26
5. 标注坐标
在一些比较复杂的图面中，有时为了保持图面整 洁，便于读图，常采用坐标标注方式. 坐标标注的步骤： 坐标标注的步骤： 设定坐标标注基准 a. 单击菜单 Sketch > Dimension > Baseline b. 单击底边线，以选取底边线为尺寸基准，单击鼠 标中键，该边线标示为 0 . 坐标标注 a. 单击草绘命令工具栏中的尺寸标注按钮. b. 单击坐标原点标示值，然后单击要标注的线段， 最后将鼠标移到尺寸放置位置，单击鼠标中键， 完成标注.
proe-草绘部分
第二章CREO 二维草绘◆本章导读草绘——是2D平面图形的绘制，就是用简单的图元进行基本的绘图。
是CAD的重要部分。
草绘咋creo里扮演着重要的角色，也是设计过程中最基本的一项技巧，许多建模都是在草会的基础上进行的。
能够很好的运用草会的基本命令，绘制出准确，精确地平面图，会使你以后所设计的模型变得更加完美。
所以说，要想学好三维建模和creo这个软件，草图是最重要的一部分。
我们本章就会详细透彻的讲解草绘的命令和应用方法和环境，而且探讨会经常遇到的问题，解决这些问题。
使你的学creo软件的道路更加平坦。
2.1草绘基本概述★2.1.1 草会的定义草绘就是用基本的图元——点，直线，曲线，样条曲线，圆弧等，绘制出我们所需要的图形。
在creo里草图它具有自己的文件格式，在以后章节中会经常用到草会的知识。
让我们一起走进草绘的世界吧！★ 2.1.2绘制草绘图的基本步骤我们初步了解一下草会的基本步骤：图2.1.2-1 新建文件步骤（1）新建文件可通过《文件-新建》来完成。
也可以点击在菜单栏中的，更快的新建文件。
系统默认的新建文件为“零件”，这个到没关系，我们选择“草绘”项目，点击“确定”进入草绘界面。
图2.1.2-2 新建文件（2）零件或装配环境里，点击操作板中的，然后选择草会的平面（front，top，right），点击“草绘”进入草绘界面。
如图2.1.2-3。
图2.1.2-3 放置选项图2.1.2-4放置选项（3）在特征建立过程中，我们可以点击“放置”，选择需要草绘的平面，进入草绘界面，如图2.1.2-4。
无论我们选择以上三种方法中的哪一个，都是进入一样的草绘界面。
我们现在要讲的是第一个方法，是我们单独完成一个草绘文件的操作。
2.1.3草绘工具的介绍图2.1.3-1 菜单栏图是草绘界面的菜单栏图，在草绘当中我运用到的很少，我不在此一一介绍，在后面的例题讲解时会介绍到。
图2.1.3-2 工具栏：是基准平面的显示与关闭的选项，在后面的学习当中如果基准面多，操作不方便的话可以关掉基准平面，这样的话界面会变得比较清晰。
proE50_机械设计教程(大本)_PP第02章二维草绘0229
*** 复制图元
选取要复制的对象，然后选择下拉菜单“编辑”|“复制”命令， 最后选择下拉菜单“编辑”|“粘贴”命令，粘贴图元。
*** 镜像图元
在绘图区单击或框选要镜像的图元，选择下拉菜单 “编 辑”|“镜像” 命令。
中心线
图2.7.13 图元的镜像
*** 裁剪图元
裁剪图元有如下几种方法： 去掉方式
*** 重叠几何
“重叠几何”命令用于检查图元中所有相互重叠的几何（端点 重合除外），并将其加亮。
交叉的两条线已被加亮
图2.8.3 加亮重叠部分
*** 特征要求
“特征要求”命令用于检查图元是否满足当前特征的设计要求。 需要注意的是，该命令只能在零件模块的草图环境中才可用。
图2.8.4 绘制的图形组
操纵2的操作流程（如图2.7.9所示）：把鼠标指针移到样条曲线的 中间点上，按下左键不放，同时移动鼠标，此时样条曲线的拓扑形状 （曲率）不断变化。达到绘制意图后，松开鼠标左键。
图2.7.8 操纵1
图2.7.9 操纵2
*** 删除图元
选中图元后，有如下三种删除图元的方法：
在键盘上按Delete 键。 右击，在弹出的快捷菜单中选择“删除”命令。 在“编辑”下拉菜单中选择“删除”命令。
*** 创建几何点
在Pro/ENGINEER5.0草图中，新增了创建“几何点”功能，用来 草绘一个基准点。几何点的创建方法与普通点的创建方法基本一样， 不同的是，在零件设计环境中，普通点无法单独存在于草绘中，而草 绘点可以作为唯一图元出现在草绘中。
*** 将一般图元变成构建图元
Pro/ENGINEER中，构建图元（构建线）的作用为辅助线（参考 线），构建图元以虚线显示。草绘中的直线、圆弧和样条线等图元都 可以转化为构建图元。
CREO2.0教程-2章-草绘平面图形
2.3.5 绘制弧
1．通过3点或通过在其端点与图元相切来创建圆弧
第3个点 第1个点
第2个点
单击草绘工具栏中的“通过3 点或通过在其端点与图元相 切来创建弧”按钮，在工作 区依次单击两点作为圆弧的 端点，移动鼠标指针到合适 位置，单击可创建圆弧
2．创建同心弧
第1个端点 作为参照的弧
第2个端点
单击草绘工具栏中的“创 建同心弧”按钮，在工作 区单击选中已经存在的圆 弧，移动鼠标指针确定圆 弧的半径，在两个不同位 置各单击一次确定出圆弧 的两个端点
单击直线端 点并拖动， 可调整直线 长度与方向
单击直线并 拖动，可调 整直线方向
单击并拖动圆 弧端点可改变 圆弧弧长与圆 心位置
单击并拖动圆 弧可圆弧弧长 与圆心位置， 而圆弧端点位 置不变
单击圆并拖动， 可调整圆的半径 单击圆心并拖动，可调 整圆的位置 如果为图形添加了某 些约束的话，调整一 个图元时，其关联图 元将被自动调整
熟悉草绘主界面 设置草绘环境 绘制基本图元 编辑图形 标注尺寸
修改尺寸 添加几何约束 添加文本 一些草绘技巧
CREO2.0的草绘图通常是在3D建模过程中建立。 不过用户也可以直接进入草绘模块，单独绘制图 形并保存文件，供创建零件特征剖面时使用。 启动CREO软件，单击工具栏的“创建新对象”按 钮，打开“新建”对话框，选择“草绘”单选钮， 输入草绘名称，单击“确定”按钮，进入草绘主 界面。
2.4.6 切换构造图元
草绘图形时，中心线和构造图元 仅用作图形参照。要将图形由实 线切换成虚线（构造图元）或相 反，应首先使用草绘工具栏中的 “选取项目”按钮将图元选中， 然后执行“操作”>“切换构造” 菜单，将其转为构造图元
PROE 3.0 详细教程(2)
第2章 简单形体的数字化造型方法如果说前一章帮助我们认识了Pro/ENGINEER Wildfire3.0基本概貌的话，那么本章将引导读者进一步跨入Pro/ENGINEER环境下的数字化造型设计殿堂。
本章主要内容包括：z产品数字化模型的意义及Pro/ENGINEER环境下的造型设计方法z基于特征的三维形体造型方法及使用Pro/ENGINEER零件和组件模块进行造型设计的一般操作步骤z草绘截面的基本步骤及常用草绘特征创建和编辑工具的基本用法z用拉伸特征工具创建基本特征和构造特征、操控板的使用及相关属性设置z阵列、镜像、倒圆角、倒圆、抽壳和唇等特征工具的用法和技巧z跨元件的曲线提取和曲面复制技术与应用z数字化三维模型的浏览操作及初识Pro/ENGINEER模型渲染等。
2.1 产品数字化设计中的造型方法1．三维数字化模型及意义利用数字化设计工具进行产品设计的主要目的是通过三维模型来表达设计师的设计意图。
在Pro/ENGINEER环境下构建的三维模型不同于传统的实物模型，这是一种基于计算机软硬件技术的产品数字化表达方式，通常将这种模型称为三维数字化模型或简称为三维模型。
三维数字化模型不仅可用来表述产品的外观形态和功能结构，也可以为产品的评估、运动学和动力学分析、干涉检查、产品展示以及数字化加工等提供数字化原型（digital prototype）或数字化样机(digital mock-up)。
数字化原型主要用于概念设计和方案评估等前期设计阶段，在一定程度上替代实物模型，以降低设计成本。
数字化样机包含了产品外观、细节、内部结构、构件以及产品材料、加工属性等产品三维数字化模型，可用于产品的数字化制造和产品展示等。
2．基于Pro/ENGINEER的产品数字化造型方法产品造型（modeling）设计是产品数字化设计的核心。
在Pro/ENGINEER环境下，产品的数字化造型主要是利用该软件系统提供的菜单和工具图标来实现的。
Proe第2章 草绘
第2章参数化草图绘制参数化草图绘制是创建各种零件特征的基础，它贯穿于整个零件建模过程中，不论是3D 特征的创建、工程图的创建还是2D组装示意图的创建都要用到它。
【练习2-1】：绘制三个点作为三角形顶点，绘制如图2-1所示的三角形。
图2-1 练习2-1完成图操作步骤提示：1．单击草绘工具栏中的按钮，在绘图区域中的适当位置依次单击鼠标左键创建三个点。
2．单击草绘工具栏中的按钮，用光标依次拾取绘制的三个点。
3．将尺寸修改为图2-1所示的数值。
【练习2-2】：使用【中心线】、【矩形】命令，绘制如图2-2所示的图形。
图2-2 练习2-2完成图操作步骤提示1. 单击草绘工具栏中的按钮，绘制两条垂直相交的中心线。
2. 单击草绘工具栏中的按钮，在绘图区域适当位置绘制矩形。
3.将尺寸修改为图2-2所示的数值。
【练习2-3】：使用【圆】、【弧】命令，绘制如图2-3所示的图形。
图2-3 练习2-3完成图操作步骤提示：1、单击草绘工具栏中的按钮，绘制两条垂直相交的中心线。
2、单击草绘工具栏中的按钮，选择两条中心线的交点为圆心，绘制一个圆；单击草绘工具栏中的按钮，依次绘制两个同心圆。
3、单击草绘工具栏中的按钮，选择两条中心线的交点为圆心，绘制一段圆弧；单击草绘工具栏中的按钮，分别绘制两段连接圆弧。
4、修改尺寸为图2-3所示的数值。
【练习2-5】：使用【圆锥】、【椭圆】、【矩形】命令，大致绘制如图2-5所示的图形。
图2-5 练习2-5完成图操作步骤提示：1、绘制矩形。
2、单击草绘工具栏中的按钮，绘制与矩形三边相切的矩形（建议使用【约束】功能中的“两图元相切”约束。
）。
3、单击草绘工具栏中的按钮，绘制如图2-5所示的锥形弧。
【练习2-6】：使用【样条】命令，绘制如图2-6所示的图形。
图2-6 练习2-6完成图操作步骤提示：1、单击草绘工具栏中的按钮，在绘图区依次单击6点，绘制如图2-7所示的样条线。
图2-7 样条线双击样条线，打开样条线修改面板。
ProE操作 第2单元 草绘平面图
图17 实体模型
图18 草绘轴点
图19 生成轴点
15
机械工程系 数控教研室 何幸保
4.0实训教程 Pro/E 4.0实训教程
9.绘制文字 9.绘制文字
点击文字按钮，先点一个位置， 点击文字按钮，先点一个位置，然后在该点正上方点 另外一外点，在跳出的窗口中输入“Pro/ENGINEER” 另外一外点，在跳出的窗口中输入“Pro/ENGINEER”， 确定即可，（如图20所示）。 ，（如图20所示 确定即可，（如图20所示）。
4.0实训教程 Pro/E 4.0实训教程
（4）绘制通过三个点的圆，如图7所示。 绘制通过三个点的圆，如图7所示。
图7 通过三个点的圆
8
机械工程系 数控教研室 何幸保
4.0实训教程 Pro/E 4.0实训教程
（5）椭圆的绘制。将长半径定为5,短半径为3， 椭圆的绘制。将长半径定为5,短半径为3 5,短半径为 如图8所示。 如图8所示。
4
机械工程系 数控教研室 何幸保
4.0实训教程 Pro/E 4.0实训教程
二、草绘图的绘制 1.直线的绘制 1.直线的绘制 直线。 （1）直线。 与两图元相切的直线（如图2所示）。 （2）与两图元相切的直线（如图2所示）。 中心线。 （3）中心线。 与两图元相切的中心线（如图3所示）。 （4）与两图元相切的中心线（如图3所示）。
图33 旋转截面直径尺寸标注
27
机械工程系 数控教研室 何幸保
4.0实训教程 Pro/E 4.0实训教程
五、图形的编辑与修改 1.图元的选择 1.图元的选择 单击按住鼠标左键（不要放下），然后移动鼠 单击按住鼠标左键（不要放下），然后移动鼠 ）， 标将图元进行框选。 标将图元进行框选。 2.图元的删除 2.图元的删除 选择相应图元，按下Del Del键 选择相应图元，按下Del键。
第2章 proe草绘平面图形
单击“草绘器”工具栏中的尺寸显示开关工具，不在图 中显示尺寸。接下来首先绘制一个矩形，然后通过捕捉 矩形上边线中心及端点绘制椭圆
2
3
选取椭圆，按【Ctrl+C】键复制椭圆到剪贴板， 然后按【Ctrl+V】键粘贴图形，在“缩放旋转” 对话框中使用默认的旋转角度和缩放比例， 用鼠标调整椭圆位置到矩形底边并对齐，然 后单击“接受更改”按钮完成操作
4
使用草绘工具栏中的“动态修剪剖面 图元”按钮将矩形上下边线修剪掉
在这两个 位置分割
5
使用分割图元按钮分割底面椭圆边线
6
单击选取分割后的椭圆内侧边线，然后右击，从弹 出的快捷菜单中选择“构建”命令，圆柱绘制完成
7
使用“创建2点中心线”按钮 绘制一条垂直方向的中心线
8
通过“镜像选定的图元”按 钮镜像复制圆柱
第2章 草绘平面图形
熟悉草绘主界面 设置草绘环境 绘制基本图元 编辑图形 标注尺寸 修改尺寸 添加几何约束 添加文本 一些草绘技巧
2.1 熟悉草绘主界面
Pro/E的草绘图通常是在3D建模过程中建立。不 过用户也可以直接进入草绘模块，单独绘制图形 并保存文件，供创建零件特征剖面时使用。 启动Pro/E软件，单击工具栏的“创建新对象”按 钮，打开“新建”对话框，选择“草绘”单选钮， 输入草绘名称，单击“确定”按钮，进入草绘主 界面。
单击直线端 点并拖动， 可调整直线 长度与方向
单击直线并 拖动，可调 整直线方向
单击并拖动圆 弧端点可改变 圆弧弧长与圆 心位置
单击并拖动圆 弧可圆弧弧长 与圆心位置， 而圆弧端点位 置不变
单击圆并拖动， 可调整圆的半径 单击圆心并拖动，可调 整圆的位置 如果为图形添加了某 些约束的话，调整一 个图元时，其关联图 元将被自动调整
CREO2.0教程-2章-草绘平面图形
9
使用“线”按钮绘 制两条斜线 使用“删除段”按钮修剪图 形的多余部分，完成柱体和 椎体绘制
10
2.5.1 标注长度尺寸
1．为线段标注长度 为线段标注长度的方法非常简单，具体方法 是：首先单击草绘工具栏中的“创建定义尺 寸”按钮，然后选择要标注尺寸的直线，最 后移动鼠标指针到要显示标注的位置处并按 鼠标中键。
2.3.8 使用默认图形
单击草绘工具栏中 的草绘器调色板按 钮，打开 “草绘器 调色板”对话框
1
2
双击要使用的图形
在工作区合适位置 单击，以放置图形
3
设置缩放比例和旋转角 度，并单击“应用”按 钮
4
此处的虚线圆属于 构建图元，仅用作 其他图元参照
要执行图形编 辑命令，可以 选择“编辑” 下拉菜单中的 菜单项，或单 击相关工具按 钮
2.4.1 图元选择与快速修改
单击“草绘器工具”工具栏中的“选取项目”按 钮，然后单击图元可选择一个图元；要同时选择 多个图元，可按住【Ctrl】键单击要选择的图元； 此外，选择该工具后，还可利用选择窗口（单击 一点并向其对角拖动，然后释放鼠标按键可定义 选择窗口）来选择位于选择窗内的图元。 单击“草绘器工具”工具栏中的“选取项目”按 钮，然后单击图元端点、边线，或者圆、圆弧的 圆心并拖动可调整图元的形状、尺寸或位置。
3．通过选取弧圆心和端点来创建圆弧
第2个端点
第1个端点
圆心
单击草绘工具栏中的“通 过选取弧圆心和端点来创 建圆弧”按钮，在工作区 单击一点作为圆弧的圆心， 然后移动鼠标指针单击指 定圆弧的两个端点
4．创建与3个图元相切的弧
第2个图元的切点
第1个图元的切点 第3个图元的切点
第2章Pro-E 二维草图的绘制
方法二：单击“尺寸修改图标 点 取要改的尺寸（可同时点取多个尺寸）修 改具体数值“再生”确认。
2、强化尺寸和锁定尺寸：
①尺寸显示控制图 标(左上角)：
②单击下拉菜单 “草绘选项”在 显示的“草绘器优先 选项”的“弱尺寸” 复选框中进行“显: ” 或“不显:去钩”。
③强化并改动弱尺寸：双击要强化的弱尺寸 尺寸变成白底黑字直接修改尺寸数值回车确 认后弱尺寸自动变成了强尺寸。
件在”对/“话新框建中”输入草名绘称
确在定对话草框绘中图输完入成名后称 “保确存定”（草.绘SE图C格完式成文后 件“）保。存”（.SEC格式文
件）。
返回
由零件设计进入截面草绘界面：
点击新建图标 “零件”进入后“插入”/“扫描” /“伸出项”点“草绘轨迹”草绘正方形轨迹 草绘圆形截面确定生成方形环
在导航区点取草绘平面如：FRONT
2.1.2 草绘图标工具栏 P6图2-3
点取目标，按住Ctrl可点选多个目标。 创建直线 创建矩形 创建圆 创建圆弧 倒圆角
创建样条曲线 创建参照坐标系及点 利用其它特征的边创建图元
创建定义尺寸 修改尺寸、样条、文本
约束 创建文本 草绘器调色板 动态修剪 对称、缩放旋转
四、绘制圆弧（5种：①起点、终点和中间
点；②同心圆弧；③过圆弧的圆心、起点和终点； ④绘制与三个已有的图元相切的圆弧；）
五、绘制圆角
1、圆形的圆角 ；
2、椭圆形圆角 。
六、确定点和坐标系
方法:单击点命令 或坐标系命令
七、生成文本
在屏幕上点取所需点 。
1、操作：“草绘文本”点取文本起点 选取第2点(字高——第1点与第2点之间的距离； 文字方向——1点到2点的连线方向为文字方向） 在弹出的对话框中输入文字及填写文本对话框。
Proe第2章
2.10
尺寸标注的编辑
在要修改的尺寸上双击鼠 激活“尺寸”输入栏， 标，激活“尺寸”输入栏，输 入新尺寸后回车确认 双击
输入新尺寸 并按回车
1. 修改尺寸值
修改尺寸 直接修改
2.10
尺寸标注的编辑
2. 加强与锁定尺寸 ① 弱尺寸
系统自动添加的尺寸， 系统自动添加的尺寸，用户 可删除与修改。 可删除与修改。修改后自动 转化为强尺寸。 转化为强尺寸。 强尺寸 弱尺寸的关闭： 弱尺寸的关闭： “草绘” →“选项” 草绘” “选项”
切换当若干图元重绘制图元工具如图示直线直线与图元相切直线与图元相切直线中心线中心线创建矩形创建矩形绘制图元工具如图示圆心及点圆心及点同心圆同心圆三点三点圆圆三切圆三切圆正椭圆正椭圆三点弧三点弧同心弧同心弧中心端中心端三切点弧三切点弧圆锥弧圆锥弧圆角圆角椭圆角椭圆角样条曲线样条曲线点点坐标系坐标系创建文本创建文本调色板绘制预定义图元调色板绘制预定义图元编辑工具按纽功能说明工具名称说明选取编辑图元之前须先选中要编辑的对象单击该按钮后直接用鼠标单击要选取对象选中的图元显示红色程序提供4种选取方法复制先选取图元再点选本工具此时屏幕左上角出现复制图元拖动句柄移动之此时可对图元进行缩放和旋转操作镜像首先选取图元然后点击本工具最后点击对称中心线
2、常用尺寸标注操作说明如下： 常用尺寸标注操作说明如下：
标注类型 操作说明 (点选 点选 按钮后) 按钮后
分别点选圆弧端点，再点选圆弧， 分别点选圆弧端点，再点选圆弧，在 圆弧角度标注 圆弧一则单击中键标注； 圆弧一则单击中键标注； 点选椭圆，单击中键标注；分别选“ 点选椭圆，单击中键标注；分别选“X 椭圆尺寸标注 半径” 半径” 半径”、“Y半径”； 半径 对称尺寸标注 旋转特征） （旋转特征） 圆周到圆周 样条曲线标注 分别点选图元与旋转中心线， 分别点选图元与旋转中心线，再点选 图元，后单击中键标注； 图元，后单击中键标注；
pro-e草图绘制
草图基本术语：
（1）实体（图素或图元）：指任何几何段的单元 （如直线、弧、圆、二次曲线、点或坐标系统等）。 当绘制草图，分割、连接几何图形段或者在几何体 之外对该几何体进行定位时都需要创建实体。 （2）参考实体：参考实体被用来在三维截面中确定 草绘的几何体的位置和尺寸（比如参考平面、已知 几何体的棱边等）。其自身的位置应是确定、已知 的。 （3）约束：定义几何图素或图素间位置关系的条件。 约束符号出现在应用约束的图素旁边。例如，可以 约束两条线平行，这时会出现两条线平行的符号， 如图所示。
（7）强尺寸或强约束：系统不能自动删除的约 束或尺寸称为“强尺寸”或“强约束”。由用 户创建的约束或尺寸总是强约束或强尺寸。强 约束或强尺寸以黄色显示。 （8）冲突：多余的强约束或强尺寸（过约束）。 出现这种情况时，必须要移除一个多余的约束 尺寸。
2、基本操作
2、1 选取几何图元 （1）单击 按钮，在选取过滤器时，共有四种选择 方式。 1）全部——画面上所有的项目都可以被选中。 2）几何——所有的几何图元（直线、矩形、圆、 曲线、点、文字、坐标系等）都可以被选中。 3）尺寸——所有标注的尺寸都可以被选中。 4）约束——所有约束（水平约束、相切约束等） 都可以被选中。
尺寸标注和修改简介
Pro/ENGINEER Wildfire 4.0中文版绘制草图的特点 是尺寸参数化，即能自动捕捉用户的意图，自动 进行尺寸标注，但在一些情况下，系统自动标注 的尺寸往往无法完全满足设计需要，此时就必须 对图形进行手工标注和修改。
1、尺寸强化
在草绘中绘制了几何图形后，系统都会自动产生相关的尺寸约 束条件。系统自动产生的尺寸叫做“弱尺寸”。这些由系统 自动产生的尺寸不一定符合设计者的要求，这时需要设计者 进行尺寸的强化，以最终符合设计者的意图，弱尺寸呈灰色 显示，强化后的尺寸呈银色高亮显示。下面介绍几种尺寸强 化的方法： （1）直接强化——左键单击尺寸，尺寸变成红色后，按右 键，在弹出的快捷键菜单中选择【强】命令，如图所示。也 可选择主菜单【编辑/转换到/加强】命令来完成。 （2）重新标注强化——在所显示的弱尺寸通过重新标注尺 寸的方式来实现。
