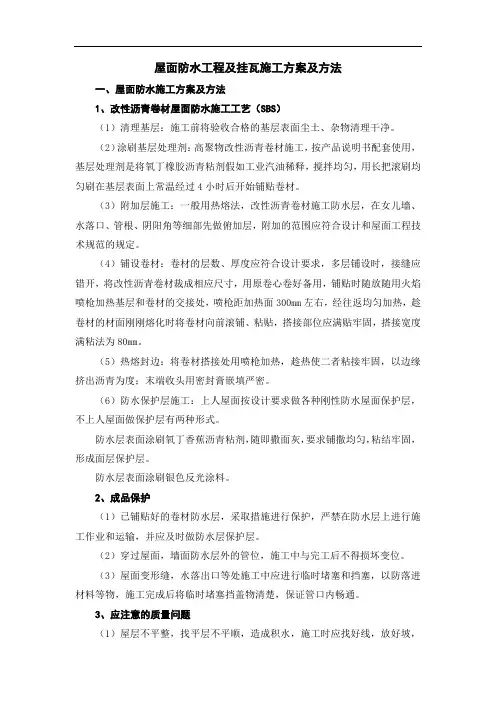

屋面防水及挂瓦施工方案

目录一、工程概况 ..........................................................................................................二、编制依据 ..........................................................................................................三、屋面工程施工工艺流程 ................................................................................四、屋面工程控制要点..........................................................................................................五、细石砼找平层施工工艺.................................................................................六、防水施工工艺..................................................................................................七、瓦屋面施工......................................................................................................八、质量要求............................................................................................................九、成品保护 ..........................................................................................................十、安全注意事项..................................................................................................一、工程概况--------------------------------------------------------------------------------------- 本工程为港区管理站瓦屋面维修，现场屋面坡度较大，屋脊较多，此外斜板顶面设有老虎窗，结构较复杂，细部节点较多，施工难度较大，工程施工时垂直运输需调用起重机：一台。

因此施工过程中必须做到施工安全及按国家施工技术规范施工，提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面防水的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案。

二、编制依据《屋面工程质量验收规范》GB50207-2002《建筑工程施工质量验收统一标准》GB50300-2001《坡屋面建筑构造》00J202-1(标准图)《屋面工程技术规范》GB50345-2004《倒置式屋面》GB50345-2004《屋面》L01J202三、屋面工程施工工艺流程拆除原水泥瓦屋面→抹25厚1:2水泥砂浆→涂膜丙纶防水层→25厚C20细石砼找平层→钉设挂瓦条→30厚1:2.5混合砂浆挂瓦→淋水试验→工程验收四、屋面工程控制要点1、由于屋面坡度较大而且屋脊较多，在施工过程中对屋脊梁、檐口、老虎窗、汇（分）水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位必须精确；脚手架搭拆时应注意施工安全，并确保施工正常进行。

2、屋面坡度较大，基层处理及挂瓦期间必须严格对工人做好安全技术交底，做好安全防护措施。

3、严格控制好屋面瓦的排列，阴角、阳角、端头瓦以及与出屋面构筑物交界处必须处理好，谨防漏水4、屋面周边和预留孔洞部位必须设置安全护栏和安全网或其他防止坠落的防护措施；五、细石砼找平层施工工艺1、材料要求找平层C25细石砼采用现场搅拌，严格按配合比施工，尽量选用好的砂石料。

2、抹找平层细石砼的稠度应控制在7cm左右。

根据标高控制点铺细石砼，用铝合金刮尺刮平，木抹子搓揉、压实。

因本工程施工时期为高温，为避免气温过高影响施工质量，找平层宜于夜间施工。

细石砼铺抹稍干后，用铁抹子压实三遍成活。

头遍提浆拉平，使其均匀密实；当细石砼开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，将表面压平整、密实；注意不得漏压，并把死坑、死角、砂眼抹平；当细石砼开始终凝时，进行第三遍压实，将抹纹压平、压实，略呈毛面，使找平层更加密实，切忌在水泥终凝后压光。

3、养护因找平层在防水层上施工，极易失水，故应加强养护，防止起砂。

细石砼找平层抹平压实后，常温时在24h后浇水养护，养护时间一般不少于7d。

六、防水施工工艺1、平屋面丙纶防水涂膜水泥砂浆基底防水涂料一般条件下，涂料可用约3小时，涂层干固时间约2～6小时。

现场环境温度低、湿度大、通风不好，干固时间长些；反之短些。

(1)施工工具：清理基面工具：锤子、凿子、铲子、钢丝刷、扫帚、抹布等。

取料配料工具：台秤、水桶、称料桶、搅拌器、剪子等。

涂料涂覆工具：滚子、刮板、刷子。

(2)施工工艺：基面处理：基面必须平整、牢固、干净、无明水、无渗漏。

不平处须先找平；阴阳角应做成圆弧角。

配料：按规定的比例取料，用搅拌器充分搅拌约5分钟左右，直至料中不含团粒，最好不用手工搅拌。

打底层涂料等，如需加水，则要先在液料中加水，用搅拌器边搅拌边徐徐加入粉料。

彩色层涂料的颜料加量为液料的10%以下，并且只需要在面层涂料中添加颜料。

涂覆：根据工程的特点和要求，选择适当的工法。

涂覆时要尽量均匀，不能有局部沉积，并要求多滚刷几次使涂料与基层之间不留气泡，粘结严实。

在潮湿或不吸水的基层上使用时，不需要打底层。

各层之间的时间间隔以前一层涂膜干固不粘为准。

若防水层厚度不够，尤其是立面施工，可加涂一层或数层。

加无纺布施工时，下涂和上涂要连续施工，无纺布要铺贴平直，并用刷子刷实不留空鼓。

保护层与装饰层施工：须在防水层完成2天后进行。

七、瓦屋面施工（利旧60%）。

1、材料要求①、瓦应边缘整齐，表面整洁，不得有分层，露砂、裂纹等缺陷。

沟瓦与盖瓦的尺寸应配合适当，脊瓦与其侧面平瓦应配合适当。

②、沟瓦、盖瓦、屋脊盖瓦、屋脊侧平瓦等各种瓦的尺寸、形状应一致，符合设计要求，不得大小不一，宽窄不一，缺棱少角、翘曲变形并且瓦的颜色必须相同、光泽一致。

③、瓦运输时应轻拿轻放，不得抛扔，碰撞；进入现场后应分规格、种类堆放整齐。

瓦片的堆码方式应注意，沟瓦、盖瓦、脊瓦应“立式”堆码。

④、坐铺瓦砂浆采用30厚1：3水泥砂浆。

⑤、屋脊侧平瓦与坡面瓦（沟瓦、盖瓦）间的缝，采用铁红配制水泥砂浆进行补抹。

铁红水尼砂浆要先进行现场试配，当其干燥后的颜色与西瓦相同后，方可进行抹缝，并且记下最终试配的配合比，以后严格按此配合比进行铁红调色砂浆的配制。

2、施工程序①、总体施工程序为：坡屋面找平→弹线→洒水湿润基层→绑扎顺水条→钉设挂瓦条→挂瓦②、沟瓦：干摆→铺砂浆→铺瓦→调整→钉钢钉→清理砂浆污染③、盖瓦：沟瓦铺完一排后→铺砂浆→摆盖瓦→清理砂浆污染④、与屋脊相交处坡面瓦：干摆屋脊两侧的坡面瓦→沿屋脊拉线画出坡面瓦的切割线→将坡面瓦运至檐沟处或外架上进行集中切割→坡面瓦铺设并用砂浆将上部端口填灌严密→进行屋脊侧立瓦坐砌⑤、脊瓦：挂线→砌侧立瓦→铺砂浆→盖脊瓦→砂浆干燥前在侧平瓦缝抹调色砂浆→清理砂浆污染3、排瓦图如上图所示，对梯形和三角形的屋面摆放的原则相同，先由下而上进行大面的坡面瓦逐排铺设，再对与屋脊交接处的坡面瓦进行弹线、裁剪、摆放。

4、施工方法：①、屋面檐口地一排瓦、山墙处瓦片以及屋脊处的瓦片必须全部固定，其余可间隔梅花状固定，需用18号双股铜丝穿过瓦孔系于挂瓦条上，或用钢钉直接钉在挂瓦条上。

②、在铺设沟瓦时做到“一铲灰、一片瓦、一揉挤、一清理”，既要保证瓦片安装位置准确，粘贴牢固，又要保证与下一排瓦片的搭接尺寸正确，保证瓦片上、下、左、右间距一致，水平及坡向均在同一条线上。

每排沟瓦铺贴后，用钢钉固定。

③、盖瓦的施工：摆放好一排沟瓦后，紧跟着铺盖一排盖瓦，并做好沟瓦和盖瓦的搭接，盖瓦排放的施工顺序同沟瓦，由檐口向屋脊方向开展施工。

④、屋脊侧立瓦、脊瓦（见图一）：对侧立瓦和脊瓦施工前要求先挂线，再砌侧立瓦，保证侧立瓦的上口在同一坡向线上，同时与保证了屋脊盖瓦在同一坡向线上，避免出现高低起伏。

⑤、与屋脊瓦相交处的坡面瓦应按（图二）所示要求做好施工：1）弹线、裁剪坡面瓦片（沟瓦和盖瓦）（见图中①）。

2）将裁剪好的坡面瓦片（沟瓦和盖瓦）逐块铺砌好并与下一排瓦按设计要求进行搭接，并将其上口（与屋脊相交一端）用水泥砂浆填灌严实（见下右图所示）。

3）挂线砌屋脊侧立瓦（见图中②），砌设时要求其与坡面瓦尽量结合严密，并且保证其上口在同一坡向线上，无高低起伏现象。

4）用砂浆铺盖脊瓦（见图中③），确保屋脊盖瓦下口与侧立瓦尽量吻合，减少缝隙。

5）在屋脊上瓦缝间的砂浆干燥前，用调色砂浆将其补色抹平，保证其颜色和西瓦的颜色一致。

调色砂浆的配合比应严格控制。

（见图中④）。

(1)坡面瓦（沟瓦、盖瓦）；(2)屋脊侧立瓦；(3)屋脊盖瓦；(4)瓦缝5、注意事项：、瓦屋面完成后，应避免屋面受物体冲击，严禁任意上人或堆放物体。

②、瓦伸入天沟、檐沟的长度应为50~70mm。

③、沿山墙封檐的一行瓦（若有两坡水屋面），要用1:2.5的水泥砂浆做出坡水线，将瓦封固。

④、靠近屋脊的一排瓦应用砂浆窝牢。

⑤、脊瓦搭盖间距应均匀；脊瓦与其侧平瓦、侧平瓦与坡面瓦间的缝隙用水泥砂浆填实抹平，并抹调色砂浆（用铁红配制），以保证与瓦的颜色一致。

⑥、屋脊和斜脊应平直，无起伏现象。

八、质量要求：1、屋面工程所用的材料应符合质量标准和设计要求。

2、屋面坡度应准确，沟瓦应是顺直畅通。

3、找平层表面平整度不应大于5mm，并不得有酥松、起砂、起皮现象。

4、节点做法应符合设计要求，封固严密，不得开缝、翘边。

水露口及突出屋面设施与屋面连接处，应固定牢靠，密封严密。

5、刚性防水层厚度应符合设计要求，其表面应平整，不得起壳、起砂和裂缝。
