T 0118液限和塑限联合测定法
液限、塑限联合试验
液限、塑限联合试验液限和塑限是土壤力学中重要的两个指标，在土壤工程中具有重要作用。
液限是指土壤含水量在一定条件下从流动状态向塑性状态转变的含水量，塑限是指土壤含水量在一定条件下从塑性状态向半固态状态转变的含水量。
液限和塑限通常是通过试验来确定的，两者的试验可以一同进行，即液限、塑限联合试验。
液限的试验常常使用Casagrande液限仪进行。
该液限仪的主要组成部分有标准圆形塑性限量模、跌落杆、橡胶墩等，液限试验就是指在液限仪中进行的试验。
液限试验一般使用标准土壤样品，对试样进行加水，然后通过跌落杆的跌落次数和高度，测定试样流变状态的变化，得到反映土壤流变状态的液限值。
塑限的试验通常使用压片法（英文名称为Proctor test）。
该试验需要将试样放置在一压片仪的平面压板中，经过固定时间和一定次数的荷载，测定试样体积的较大变化，得到反映土壤塑性状态的指标——塑限值。
液限、塑限联合试验是指将液限试验和塑限试验一同进行的试验，其目的是为了更全面地探究土壤的力学特性。
具体试验过程如下：首先，取一定量的干燥土样，在干燥箱中进行烘干处理，得到干土质量。
然后，将干土样放入试验容器中，并通过注水的方式增加土样的含水量，以获得液限、塑限的相关数据。
对于液限试验，通常需要在试验容器内以标准化的条件进行摆动试验。
摆动的次数和深度是固定的，通过记录液体通过土样的次数和深度，得到液限值。
对于塑限试验，需要将润湿的土样放在压片试验仪中，施加荷载，使样品在一定时间内塑性定形，通过测量挥发后的样品体积变化，得到塑限值。
通过液限、塑限联合试验，可以比较全面地了解土壤的力学性质和工程特性，为土壤的工程应用提供可靠的参考数据。
液、塑限联合测定试验.
在圆锥下沉深度为2mm处含水率的差值<2％时，用这两个含水率的平均值与高含水率的点
连成一条直线（如附图中的B线）。
在圆锥下沉深度与含水率的关系图上，根据《建筑地基基础设计规范》 ，查得下沉深度为 10mm 所对应的含水率为液限；查得下沉深度为
液、塑限联合测定试验
李坤隆 王小文
指导教员：陈 玲
理工大学国防工程学院人防中心
试验目的：测定黏性土的液限和塑限。
本试验方法适用于粒径小于0.5mm，有机质含量不超过5%的土， 宜采用天然含水率的试样，但也可以采用风干试样，当试样中含有 粒径大于0.5mm的土粒或杂质时，应过0.5mm的筛。
一、试验原理 液限、塑限联合测定法是根据圆锥仪的圆 锥入土深度与其相应的含水率在双对数坐 标上具有线性关系的特性来进行的。 利用圆锥质量为76g的液塑限联合测定仪 测得土在不同含水率时的圆锥入土深度， 并绘制其关系直线图 在图上查得圆锥下沉深度为17mm（或者 10mm，看具体的规范要求）所对应得含 水率即为液限，查得圆锥下沉深度2mm所 对应的含水率即为塑限。
二、试验的仪器设备
1、液塑限联合测定仪 (圆锥仪：质量为76g带有平衡装置的圆锥，锥角 为300，距锥尖10mm处有环状刻度)
二、试验的仪器设备
2、电子天平; 3、烘箱、干燥器。 4、其他有铝制称量 盒、调土刀、孔径 0.5mm的筛、研钵 、瓷碗、加水器、 凡士林等。
三：试验操作步骤
1、土样制备
2mm所对应的含水率为塑限。
五、试验记录表
液、塑限联合测定试验 的记录格式如表所示， 将试验数据填入表格， 经计算即可完成试验报 告，并完成试验。
液、塑限联合测定试验记录
理工大学国防工程学院
人防五队学学员：李坤隆，王小文

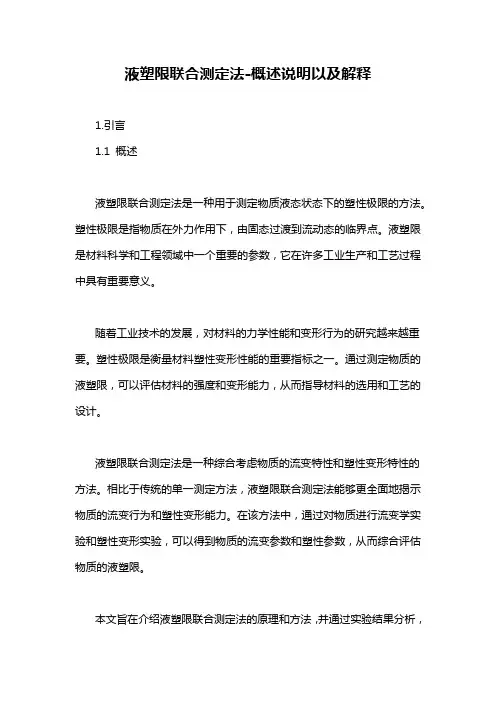

液塑限联合测定法-概述说明以及解释
液塑限联合测定法-概述说明以及解释1.引言1.1 概述液塑限联合测定法是一种用于测定物质液态状态下的塑性极限的方法。
塑性极限是指物质在外力作用下，由固态过渡到流动态的临界点。
液塑限是材料科学和工程领域中一个重要的参数，它在许多工业生产和工艺过程中具有重要意义。
随着工业技术的发展，对材料的力学性能和变形行为的研究越来越重要。
塑性极限是衡量材料塑性变形性能的重要指标之一。
通过测定物质的液塑限，可以评估材料的强度和变形能力，从而指导材料的选用和工艺的设计。
液塑限联合测定法是一种综合考虑物质的流变特性和塑性变形特性的方法。
相比于传统的单一测定方法，液塑限联合测定法能够更全面地揭示物质的流变行为和塑性变形能力。
在该方法中，通过对物质进行流变学实验和塑性变形实验，可以得到物质的流变参数和塑性参数，从而综合评估物质的液塑限。
本文旨在介绍液塑限联合测定法的原理和方法，并通过实验结果分析，探讨该方法的优缺点。
希望通过本文的研究，可以为深入理解物质的塑性变形行为和提高材料的工程性能提供一定的理论和实践指导。
同时，对液塑限联合测定法的未来发展进行展望，以期为相关领域的研究和工程应用提供参考。
文章结构部分的内容可以描述文章的整体框架和各个部分的主要内容。
在这篇文章中，文章结构部分可以如下编写：1.2 文章结构本文主要分为以下三个部分：引言、正文和结论。
引言部分将为读者介绍本文的研究背景和意义，让读者了解为什么需要液塑限联合测定法以及该方法的研究目的。
正文部分将详细阐述液塑限的概念和意义，以及限联合测定法的原理。
在2.1小节中，将对液塑限进行概念解释，并说明液塑限在工程领域中的重要性和应用价值。
在2.2小节中，将介绍限联合测定法的原理，包括该方法的主要步骤和基本原理。
实验步骤和操作要点将在2.3小节中进行详细叙述。
这一部分将包括实验的具体步骤，实验所需的设备和材料，以及进行实验时需要注意的要点。
通过详细的实验步骤和操作要点，读者可以清楚地了解如何进行液塑限联合测定法的实验。

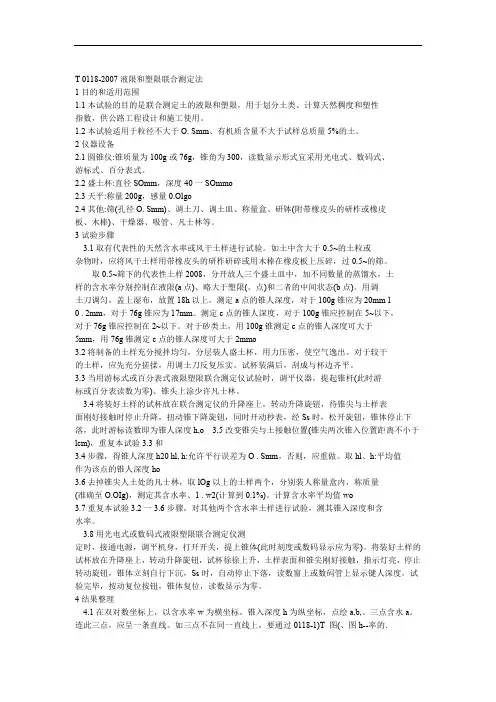

T0118 2007液限和塑限联合测定法
