单元板维修

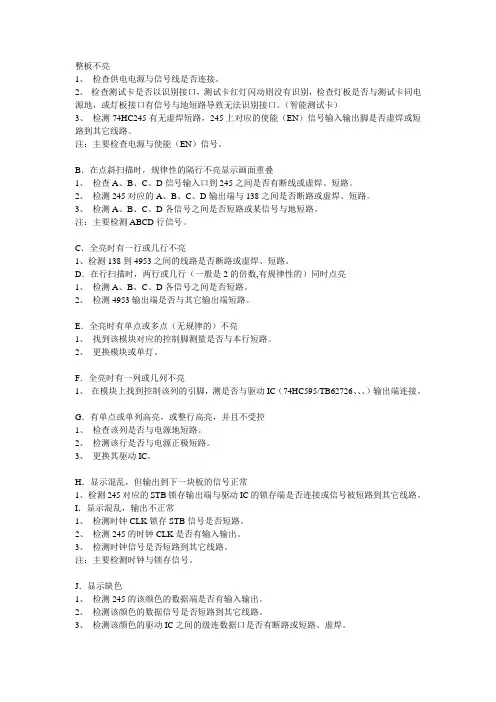

LED单元板故障总结与分析
整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。
G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注：主要检测时钟与锁存信号。
J．显示缺色1、检测245的该颜色的数据端是否有输入输出。
2、检测该颜色的数据信号是否短路到其它线路。
3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
LED显示屏单元板常见故障及其处理
LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。
2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。
3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。
注：主要检测ABCD 行信号。
全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。
在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。
2、检测4953 输出端是否与其它输出端短路。
全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。
有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。
显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。
2、检测245 的时钟CLK 是否有输入输出。
3、检测时钟信号是否短路到其它线路。
LED显示屏单元板常见故障解决方案
如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，
如果有更换74HC138；仔细测量金针带ICA信号的通路情况。
6 、上半板正常下半板全亮或不亮：如果是T08A接口有这种情况，这是应检查下8行DR数据信号是否通路，如正常先更换74HC245如
不好再更换第一个74HC595.
7 、此板上半板和下板板STB和CLK信号是共同的，数据是分开的（如果是T12接口数据也是1个）。如检查T08A 板子是上下半板要
分开检查。
8 、如果板子有1颗灯不亮：检查是否虚焊、更换此灯管。
9 、有竖着有4颗灯不亮：第一检查74HC595是否有虚焊；第二更换74HC595；第三更换灯管。
10 、在竖着4颗灯里有3颗不亮有1颗正常：更换正常那颗灯管。
11 、如板子从中间或别的位置往后显示不正பைடு நூலகம்：检查数据信号通路情况；更换最后一个正常显示控制灯的 74HC595；如未排除更
换第一个显示不正常的灯控制的74HC595。每个74HC595 控制8点宽 *4点高个灯管。 74HC595是用DR数据信号串联起来的也就是DR
下面正查的模组排线插到上面不正常的模组上来，看显示如何，也可以把上面不正常处前面正常模组输出接到下一排模组上去看显
示如何，看到底是那个模组出了问题。
LED显示屏单元板常见故障解决方案
1 、整板不亮：板子没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
LED显示屏整屏与单元板维修方法
L E D显示屏整屏与单元板维修方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLED显示屏整屏与单元板维修方法张宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。
随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。
由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。
LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。
例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。
目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。
随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。
二、LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。
3、第二代：双基色多灰度显示屏4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。
5、第三代：全彩色(full color)多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。
7、第四代：真彩色(true color)多灰度显示屏8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。
图解led单元板维修.docx
图解led单元板维修单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和O欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。
此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏此现象是信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：（有595芯片的两行模块为一、三区，有排针的为二、四区）此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号7此现象为B 信号和C 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的B 信号和C 信号此现象为C 信号和D 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的C 信号和D 信号。
∙∙ ∙ ∙∙∙・∙∙i ■■■ I ⅝L⅛ Bι∙∙*liι*⅛⅞-⅜≡ ■ ≡ ■■I ■ ⅞B∙ħI ∙ ∙*ħ !⅞h ■ -tl 1⅞ ⅜I w⅜B⅞a⅛⅞∣⅞i⅞⅛⅞■ * ∙ ⅞ ⅞ ⅞ ⅞ ■■ ⅛ ⅝∣ • ∙ ∙*s« ⅞BV∙ U >«•«H•••t•・-««• V F・■■■■■ « a■■■■■・■•■12一、三区138芯片是否虚焊和输入到138芯片A 信号 的线路有损坏，如果确认没有则是 138芯片已损坏。

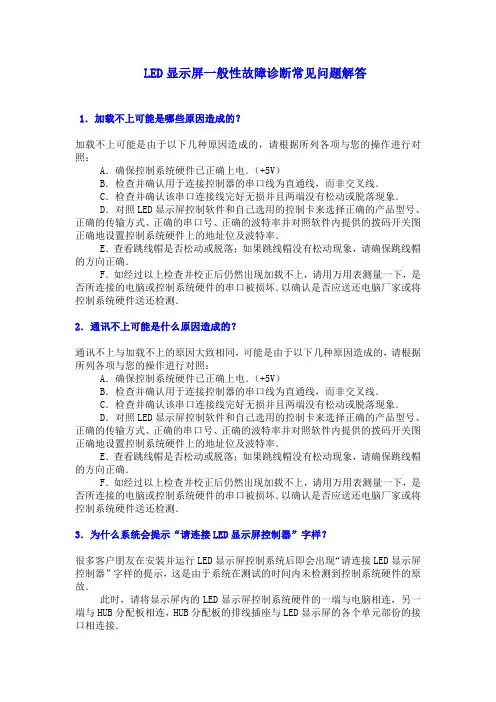

P10单元板维修-常见问题
LED显示屏一般性故障诊断常见问题解答1．加载不上可能是哪些原因造成的？加载不上可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A．确保控制系统硬件已正确上电．（+5V）B．检查并确认用于连接控制器的串口线为直通线，而非交叉线．C．检查并确认该串口连接线完好无损并且两端没有松动或脱落现象．D．对照LED显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率．E．查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确．F．如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏．以确认是否应送还电脑厂家或将控制系统硬件送还检测．2．通讯不上可能是什么原因造成的？通讯不上与加载不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A．确保控制系统硬件已正确上电．（+5V）B．检查并确认用于连接控制器的串口线为直通线，而非交叉线．C．检查并确认该串口连接线完好无损并且两端没有松动或脱落现象．D．对照LED显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率．E．查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确．F．如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏．以确认是否应送还电脑厂家或将控制系统硬件送还检测．3．为什么系统会提示“请连接LED显示屏控制器”字样？很多客户朋友在安装并运行LED显示屏控制系统后即会出现“请连接LED显示屏控制器”字样的提示，这是由于系统在测试的时间内未检测到控制系统硬件的原故．此时，请将显示屏内的LED显示屏控制系统硬件的一端与电脑相连，另一端与HUB分配板相连，HUB分配板的排线插座与LED显示屏的各个单元部份的接口相连接．连接完毕后，即可进入到“设置”内的“设置屏参”设置相关参数，完成后关闭再重新打开软件，这时，软件上方会出现“连接成功”字样．此时，系统已检测到显示屏控制系统硬件，便可无时间限制地正常使用了.4．为什么LED显示屏控制系统硬件在刚上电的时候会出现几秒钟的亮线或“花屏”？将显示屏控制器与电脑及 HUB分配板和显示屏连接妥当后，需要给控制器提供+5V电源以使其正常工作（此时，切勿直接与220V电压相连接）．上电瞬间，显示屏上会出现几秒钟的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提醒用户显示屏即将开始正常工作．2秒钟内，该现象自动消除，显示屏进入正常工作状态．5．自动或手动亮度调节是什么意思？自动亮度调节是根据不同的时间段所应出现的不同亮度而由LED显示屏控制系统自动调整至某一预定亮度．手动亮度调节是指终端用户通过对D显示屏控制系统的操作而使LED显示屏达到某一指定亮度．6．为什么控制器一切都正常的时候显示屏上面却没有显示？控制器设置及连接线连接妥善的情况下，有时候LED显示屏幕上也会出现没有显示的情况，一般是由以下原因之一造成的，请对照检查：A．LED显示屏是否正常上电．B．HUB分配板与显示屏的连线是否接反．C．所编辑并发送的节目是否为空．7．单元板出现整屏不亮、暗亮．A．目测电源连接线、单元板之间的26P排线及电源模块指示灯是否正常． B．用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏．C．测量电源模块电压低，调节微调（电源模块靠近指示灯处的微调）使电压达到标准．8． LED显示屏出现黑屏是什么原因造成的？在控制系统运用的过程中，我们偶尔也会遇到LED显示屏出现黑屏的现象．同样的一种现象可能是由各种不同的原因导致的，就连显示屏变黑的过程也会因不同操作或因不同环境而异．比如它可能是一上电的瞬间就是黑的，也可能在加载过程中变黑，还可能是在发送完毕后变黑等等．遇到这种现象请注意可参照以下各个方面来判断“故障”：A．请确保包括控制系统在内的所有硬件已全部正确上电．（+5V，勿接反、接错）B．检查并再三确认用于连接控制器的串口线是否有松动或脱落现象．（如果在加载过程中变黑，很可能是因为该原因造成，即在通讯过程中由于通讯线松动而中断，故而屏黑．千万不要以为显示屏体没有动，线就不可能松动，请动手检查一下，这对您想要快速解决问题很重要．）C．检查并确认连接LED显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插反．亮度调节是指在显示屏所能显示的最暗与最亮之间所做出的调整．而非感光调节．。
LED显示屏整屏与单元板维修方法
LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。
2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。
3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。
4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。
5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。
6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。
二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。
2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。
3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。
4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。
5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。
6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。
在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。
-在操作之前，确保断开电源，避免电流冲击和短路。
-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。
LED显示单元板常见故障与排除
11.屏上一个模块随机亮几列 ？ 11.屏上一个模块随机亮几列 A.看模块对应的595有没有虚焊 A.看模块对应的 有没有虚焊 看模块对应的595 B. 检查595上有无STR信号，量595STR脚与相邻的595是否相连 C. 检查595上有无 上有无STR信号 信号， 595STR脚与相邻的 是否相连 脚与相邻的595 更换595 更换595 12.屏上一行或相应一个模块的行不亮或不正常显示？ 12.屏上一行或相应一个模块的行不亮或不正常显示 屏上一行或相应一个模块的行不亮或不正常显示？ A.查 A.查 B.查看其行信 B.查看其行信 看其所对应模块的行信号的管脚是否虚焊或漏焊 号与138 号与138 或 4953 所对应的管脚是否断开或与其它信号短路 ； C. 查看其行信号的上、 D.查看138 输出 D.查看 查看138 查看其行信号的上、下拉电阻是否没焊或漏焊 的行信号与相对应的4953 E. 的行信号与相对应的4953 之间是否断开或与其它信号短路 更换IC 更换IC 13.单元板缺色 ？ 13.单元板缺色 A.检测245的该颜色的数据端是否有输入输 A.检测 的该颜色的数据端是否有输入输 检测245 B.检测该颜色的数据信号是否短路到其它线路 检测该颜色的数据信号是否短路到其它线路。 C.检测 出。 B.检测该颜色的数据信号是否短路到其它线路。 C.检测 该颜色的驱动IC之间的级连数据口是否有断路或短路 虚焊。 之间的级连数据口是否有断路或短路、 该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。 14.有单点或单列高亮，或整行高亮，并且不受控？ 14.有单点或单列高亮 或整行高亮，并且不受控？ 有单点或单列高亮， A.检查 A.检查 该列是否与电源地短路。 B.检测该行是否与电源正极短路。 C. B.检测该行是否与电源正极短路 检测该行是否与电源正极短路。 该列是否与电源地短路。 更换其驱动IC。 更换其驱动IC。 15.显示混乱，但输出到下一块板的信号正常？ 15.显示混乱 但输出到下一块板的信号正常？ 显示混乱， 检测245对应 检测245对应 STB锁存输出端与驱动 的锁存端是否连接或信号被短路到其 锁存输出端与驱动IC 的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其 它线路。 它线路。
LED单元板(P10单元板)维修教程
前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。
为此，编写了《LED显示屏单元板维修手册》，供大家参考。
第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。
电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。
一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
在具体的应用中1表示为高电平，0表示为低电平。
数字电路的工作信号在时间上和数值上是不连续变化的。
数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。
这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。
分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。
数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。
它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。
在P10模组中使用的74HC 245就是一种八位移位寄存器，。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
LED显示屏整屏与单元板维修方法
LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。
由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。
在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。
接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。
一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。
如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。
此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。
如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。
2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。
首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。
如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。
如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。
3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。
此时，可以检查电源线是否连接正常，电源是否稳定输出。
另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。
如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。
二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。
首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。
如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。
如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。
2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
P10单元板的介绍及故障维修
PH10单红四分之一扫PCB板图如下：正面反面板上的所有元器件包括：74HC245 、74HC04、74HC138、APM4953、74HC595、信号上（1K排阻）、下（4.7K排阻）拉电阻、行下拉电阻（100欧）、信号排针（8*2，直插）、电源插座（2P）、IC滤波电容（104）、电解电容（470UF，16V）。
一、IC 介绍1.74HC245功能是放大信号，所有输入信号（OE、A、B、CLK、LAT、R）都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
2.74HC04的功能是反向，即当输入高电平时，相应的输出就为低电平；反之，输入低电平，输出高电平。
P10板中，输入的信号为从74HC245输出的OE 信号，经反向后，一路输出给74HC138，一路做为输出信号输出。
3.74HC138功能是控制扫描的，输入A 、B（74HC245）和OE（74HC04）信号输出4个信号来控制2片4953。
其中第16与第15脚的输出信号控制上面两个4953，第14与第13脚的输出信号控制下面两4953。
4.4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC的故障。
1片4953控制4行。
74HC595功能是控制列显示的，输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽 *4 个灯高。
595IC引脚定义为一脚至七脚接灯脚的负极八脚接GND九脚接信号输出（比如一个595后面还有595就接下一个595灯输入脚，如果没有就接输出排针的R信号上十脚接VCC十一脚接CLK信号十二脚接ST（LAT）十三脚接GND十四脚为信号输入脚（R信号）十五脚接灯脚负极十六脚接VCC二、由故障现象找原因1：单灯不亮原因：灯坏（判断灯坏可以用万用表测试）灯脚短路74HC595IC到灯的灯脚有无短路2：模组无输出原因：74HC04 IC 击穿74HC595 IC 虚焊(最后一个595IC的第九脚有无虚焊或短路)输出排针虚焊3：模组不亮原因：245虚焊或烧坏595有虚焊或短路（第一个595）LAT和CLK或OE短路或接地138烧坏4：模组常亮原因：OE有无和地或电源短路OE有无断路LAT有无短路或短路595虚焊或连锡5：显示屏有亮线原因：A和B信号有无短路或断路138IC和4953有无短路或断路4953坏或4953连锡6：整版闪烁不定原因：74HC595的（ST）LAT信号短路（595的LAT信号为锁存信号短路会影响信号的锁存不稳定）7：一列灯1个亮三个灯不亮或2个灯亮两个灯不亮等原因：不亮的灯全已经被烧坏（被烧坏的灯已经被静电击坏）8：整板不亮：原因：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子所有IC）。
LED单元板常见问题及维修
LED常见问题1、一单元板不亮问题：1、检查+5V电或GND是否供给；2、检查+5V跟GND是否短路；3、检查138第五腿的OE是否有信号；4、检查245相连的OE信号是否正常（断路或短路）。
解决方法：1、给上+5V电或GND供给；2、把短路的部分断开；3、把OE信号供上；4、把断路的连好，把短路的给断开。
2、一单元板上半部分或下半部分不亮或显示不正常问题：1、检查138 的第5腿OE是否有信号；2、查看74HC595 的第11、12 腿的信号是否正常；（SCLK 、 RCK）；3、查看相连的 OE 信号是否正常；（断路或短路）；4、查看双排插针与 245 相连的 SCLK 、RCK 信号是否正常；（断路或短路）。
解决方法：1、把 OE 信号连上；2、把 SCLK 、RCK 信号连好；3、把断路的连好，把短路的断开；4、把断路的连好，把短路的断开。
3、一单元板上一行或相应一个模块的行不亮或不正常显示问题：1、查看其所对应模块的行信号的管脚是否虚焊或漏焊；2、查看其行信号与 4953 所对应的管脚是否断开或与其它信号短路；3、查看其行信号的上、下拉电阻是否没焊或漏焊；4、74HC138 输出的行信号与相对应的4953 之间是否断开或与其它信号短路；解决方法：1、把虚焊、漏焊的给焊好；2、把断路的连好把短路的断开；3、把没焊的给补上把漏焊的给焊好；4、把断路的连好把短路的断开。
4、一单元板有两行同时亮（显示文字时其中一行正常、一行常亮）问题1、查看模块所对应的两行信号是否短路；2、查看查看138的输出腿、上下拉电阻和模块管脚及4953是否短路。
解决方法：把短路的断开5、上半部分或下半部分红色或绿色不亮或不正常显示问题1、查看输入排针脚是否正常或与 GND、+5V短路；2、查看输入排针到 245之间的信号是否正常（短路或断路）；3、IC245坏了。
解决方法1、把断路的连好；2、把短路的断开；3、更换新的 IC。
单元板单个模块故障检测及维修
单元板单个模块故障检测及维修
A．整个模块不亮
1、检查供电电源与信号线是否连接。
2、检测74HC245有无虚焊短路，74HC245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
主要检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠
1、检查接口A、B、C、D信号输入口到74HC245之间是否有断线或虚焊、短路。
2、检测74HC245对应的接口A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测接口A、B、C、D各信号之间是否短路或某信号与地短路。
C．全亮时有一行或几行不亮
1、检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行同时点亮
1、检测接口A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E．全亮时有单点或多点不亮
1、找到该模块对应的控制脚测量是否与本行短路。
2、更换单灯，排针与灯管断路。
F．全亮时有一列或几列不亮
1、在模块上找到控制该列的引脚，测是否与驱动IC（TB62726）输出端连接。
G．有单点或单列高亮，或整行高亮，并且不受控。
单元板维修
单元板维修单元板维修日记(单元板维修必读) 。
总结维修经验，我个人认为焊接技术是第一位的，没有焊接基础的轻易不要维修单元板。
好多返到我手里维修的板子都是下面客户焊接不过关，把简单问题变复杂了。
另外我日记中记录的问题，有些问题属于板子本身的工艺问题，出厂测试不仔细造成的先天不足。
有些是做屏时不小心所导致的问题，比如电钻打断信号线，铝屑掉到芯片管脚上导致短路或烧芯片。
我把这些写出来就是为大家提供一个参考意见。
希望能抛砖引玉，找到一个更好的解决问题的方法。
有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。
初步判断是138的问题，换个138问题仍然没有解决。
于是与表笔测4953输出，发现3、4行输出短路，5、6行输出短路。
换掉相应的4953即好。
P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。
又换相应的4953也不行。
用万用表检查线路时发现138到4953的信号线被电钻打断了。
接上线即好。
P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。
又换一次，整板不亮，仔细检查是245GND脚没焊好。
焊好245，单元板还跟开始那样。
于是检查138到4953的信号，发现相关行的信号和VCC短路。
估计是焊接问题。
把相关器件重新焊一遍 P10全户外单色板，只有4、8、12、16行亮，换138后正常。
加电测试，横向数据走到一半就闪烁。
全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。
有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。
近处看是发现两颗灯发黑，应该是烧了。
换灯即好。
F5室内单色板有两行常亮，应该是4953或138问题。
检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。
更换下面第一个595即好。
F5室内单色板上半块数据不正常。
左移时，模块第一行灯亮时，上半块整体闪烁。
下移时，上两行斜行。
换138、245、595均不见好，检查信号发现595第11、12短路。
LED显示屏单元板故障检修与分析
一、故障现象：1、单元板出现一条行长亮、暗亮、不亮。
检查维修：（1）目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。
（2）用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；若否，则判断HC138H坏。
（3）如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之。
2、单元板出现一列长亮、暗亮、不亮。
检查维修：（1）目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好。
（2）用万用表测量HC595的输出端【HC595的输出引脚：1、2、3、4、5、6、7、15共八列控制端；测量时应区分红、绿集成电路、顺序排列为：红、绿（R、G）】电压是否正常；如是，则判断HC595输出端与模块输入端断路；如否，则判断HC595坏、用同型号的HC595集成电路换之（替换集成电路HC595时，注意电路引线别断开）。
( 3 ) 若以上都是好的则是模块本身有质量问题，将对应模块用同档次的模块换了3、单元板出现八点行或单点不亮、长亮、暗亮及16点。
检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、漏焊、断路。
（2）每小区（单元板共分上下两小区）的左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。
（3）可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。
4、单元板出现八点列或单点不亮、长亮、暗亮及16点。
检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
LED显示屏单元板维修日记
总结维修经验，我个人认为焊接技术是第一位的，没有焊接基础的轻易不要维修单元板。
好多返到我手里维修的板子都是下面客户焊接不过关，把简单问题变复杂了。
另外我日记中记录的问题，有些问题属于板子本身的工艺问题，出厂测试不仔细造成的先天不足。
有些是做屏时不小心所导致的问题，比如电钻打断信号线，铝屑掉到芯片管脚上导致短路或烧芯片。
我把这些写出来就是为大家提供一个参考意见。
希望能抛砖引玉，找到一个更好的解决问题的方法。
2009年4月17有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。
初步判断是138的问题，换个138问题仍然没有解决。
于是与表笔测4953输出，发现3、4行输出短路，5、6行输出短路。
换掉相应的4953即好。
2009年4月25P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。
又换相应的4953也不行。
用万用表检查线路时发现138到4953的信号线被电钻打断了。
接上线即好。
2009.5.23P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。
又换一次，整板不亮，仔细检查是245GND脚没焊好。
焊好245，单元板还跟开始那样。
于是检查138到4953的信号，发现相关行的信号和VCC短路。
估计是焊接问题。
把相关器件重新焊一遍即好。
2009.5.24P10全户外单色板，只有4、8、12、16行亮，换138后正常。
加电测试，横向数据走到一半就闪烁。
全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。
有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。
近处看是发现两颗灯发黑，应该是烧了。
换灯即好。
2009.5.26F5室内单色板有两行常亮，应该是4953或138问题。
检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。
更换下面第一个595即好。
2009.6.11F5室内单色板上半块数据不正常。
左移时，模块第一行灯亮时，上半块整体闪烁。
F5.0单元板故障和实例
F5.0单元板故障和实例
1.单元板上有8个4953芯片，每一个芯片控制两行列显示，4953一一对应行列。
2.单元板出现一行或两行不亮，测量场效应管4953的电压是否正常，若不正常更换4953芯片即可。
3.单元板上有两个74HC138芯片，若不装其中一个138芯片会有一排的小8*8点阵全不亮。
74HC138引脚图:
4.去掉单元板左上角第一个74HC595芯片，出现的情况是单元板全亮。
5.去掉单元板左上角第二个74HC595芯片，出现的情况是单元板全不亮。
6.去掉单元板左上角第三个74HC595芯片，出现的情况是单元板上有一个小8*8点阵显示半个字，其他的都不亮。
7.去掉单元板上的74HC04芯片，出现的情况有两种：一种是乱码和全都不亮了。
74HC04/74HCT04是高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路。
功能作用：六反相器
图1 引脚图功能
图2 逻辑图
图3 7404真值表
8.第8条是最难维修的例子，单元板通电后全不亮，用手去感应线路上
的芯片，发现那个芯片有问题，就把它前面的小点阵块拿掉在线路上飞线即可，但是，一会就不行了，我有仔细观察了一下，发现595芯片的第14脚和9脚有问题，就修好了。
会有一组点阵不能用了，其他的都好了。
图1.3 74HC595引脚图
74HC595引脚排布如图1.3所示，引脚功能见表1.1。
表1.1 74HC595引脚功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元板维修单元板维修日记(单元板维修必读) 。
总结维修经验，我个人认为焊接技术是第一位的，没有焊接基础的轻易不要维修单元板。
好多返到我手里维修的板子都是下面客户焊接不过关，把简单问题变复杂了。
另外我日记中记录的问题，有些问题属于板子本身的工艺问题，出厂测试不仔细造成的先天不足。
有些是做屏时不小心所导致的问题，比如电钻打断信号线，铝屑掉到芯片管脚上导致短路或烧芯片。
我把这些写出来就是为大家提供一个参考意见。
希望能抛砖引玉，找到一个更好的解决问题的方法。
有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。
初步判断是138的问题，换个138问题仍然没有解决。
于是与表笔测4953输出，发现3、4行输出短路，5、6行输出短路。
换掉相应的4953即好。
P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。
又换相应的4953也不行。
用万用表检查线路时发现138到4953的信号线被电钻打断了。
接上线即好。
P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。
又换一次，整板不亮，仔细检查是245GND脚没焊好。
焊好245，单元板还跟开始那样。
于是检查138到4953的信号，发现相关行的信号和VCC短路。
估计是焊接问题。
把相关器件重新焊一遍 P10全户外单色板，只有4、8、12、16行亮，换138后正常。
加电测试，横向数据走到一半就闪烁。
全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。
有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。
近处看是发现两颗灯发黑，应该是烧了。
换灯即好。
F5室内单色板有两行常亮，应该是4953或138问题。
检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。
更换下面第一个595即好。
F5室内单色板上半块数据不正常。
左移时，模块第一行灯亮时，上半块整体闪烁。
下移时，上两行斜行。
换138、245、595均不见好，检查信号发现595第11、12短路。
拆掉所有595依然短路。
于是将245输出脚和所有595的第12脚跳起用线搭一起即好。
P10全户外单色板，接上数据正常，加电开始正常，但马上变暗。
换245即好。
但是去电源线时，不小心把带电的电源正极碰上4953输出端。
“叭”的一声，4953蹦了。
换块4953又出现刚开始的问题了。
又换245即好。
P10全户外单色板接上数据电源发现最后6块595控制的相应区域不亮。
断定是倒数第六个595问题，但是更换芯片没有解决。
测量信号时发现后面6块595的电源正极跟VCC断路，估计是客户做屏时用电钻打断的。
但是仔细检查后，发现背面的线没有擦伤，打断的痕迹。
拆开面罩发现两个大的滤波电容的其中一个两脚短路导致烧断后面的VCC线。
分开两脚，连上烧断的线即好。
P10全户外单色板接上数据正常，加电就不显示。
换245、138均不行。
换04即好。
P10半户外单色板有信号，第一行和第四行信号串扰，第三、四行不加电亮度很低，用万用表量正负接线柱短路，检查板子背后发现由一个4953可能烧了，先换一个4953，第一行和第四行不串扰了。
但是第三四行的问题没有解决，再往后观察，发现两个竖列各有三个灯不亮，估计是灯击穿短路了。
拆灯后第三四行正常，换上灯即好。
F5.0室内单色板第一、十七行常亮，应该是4953问题，但是换了不行。
测量信号都是通的，又换138还是不行。
继续测量，发现138第15脚(控制17行信号)和第5脚(OE高)短路，拆掉器件发现电路本身的问题，只好翘起这两个脚用线搭起来，即好。
F3.75室内双色板第2、4、8、……16行亮度低，信号都通，换138、245都不行，把04换掉即好。
P10半户外单色板第1行不亮，换4953即好。
加电测试2、3秒后4953又烧了。
再换还是这样。
测量每行对地阻值发现第一行短路，以为接地电阻短路，拆掉接地电阻还是短路。
观察发现第一行信号从接线柱下面过，拆了接线柱即好，应该是接线柱焊接时跟第一行短路了。
P10半户外单色板接上信号显示，然后越来越暗至不亮，整个过程有3、4秒时间，检查发现138的OE脚虚焊所致。
P6车载平单色板，08接口8扫，上下数据分开。
走字的时候，1、8行虚亮，跟着字走，像字的阴影。
测量发现两行的信号和VCC短路，1行换4953即好，8行仍不好。
仔细检查发现接线柱VCC与8行短路，重焊接线柱即好。
P10半户外单色板整板不亮，换245不行，正负极阻值不到100。
肯定有地方短路了，并且是芯片。
计划拆掉所有595，想想先拆04。
换04即好。
P10半户外单色板数据比较乱，正负极没有短路，阻值正常。
应该是CLK(时钟)或者SCLK(锁存)信号出问题了。
测量发现16P输入到245的CLK信号断了，连上即好。
P10半户外单色板，加信号正常，加电就不显示，检查发现16P输入到245的OE信号线断了，连上即好。
P10半户外单色板，加信号整板一闪而过，从右往左，竖行、横行、斜行全亮都这样。
检查发现16P输入到245的R信号断了，连上即好。
P10半户外单色板两张，加信号全亮。
信号线都没有短路断路的，换245也不行。
一个换04即好，一个换第一个595即好。
P10半户外单色板整板不亮，245输出R信号与GND短路，拆了芯片还一样，检查线路没有问题，换04即好。
F5.0室内单色板整板不亮，检查发现04上有个4148虚焊，重新焊一下即好。
室内单双色屏(模块)参数室内单双色屏(模块)参数项目分类 F3.0 F3.75 F5.0单双色单色双色单色双色单色双色点间距 4mm 4.76mm 7.62mm模块尺寸32mm×32mm 38mm×38mm 61 mm×61mm密度 62500点/? 44320点/? 17222点/? 单元模组发光点颜色红红/绿红红/绿红红/绿像素尺寸 3.0mm 3.75mm 5.0mm单元板尺寸 256mm*128mm 304mm*152mm 488mm*244mm单元板点数 64*32 64*32 64*32最佳视距 ?4m ?5m ?6m最佳视角 120? 120? 120?最大功耗 600W/? 1000 W/? 400W/? 700 W/? 150W/? 270 W/?控制方式同步控制(或异步控制) 同步控制(或异步控制) 同步控制(或异步控制) 主要技术参数驱动器件 595驱动 595驱动 595驱动驱动方式 1/16扫描 1/16扫描 1/16扫描换帧频率 ?60Hz ?60Hz ?60Hz刷新频率 ?180Hz ?180Hz ?180Hzled显示屏电路基础(名词解释及器件说明)电路是由相互连接的电子电气器件，如电阻、电容、电感、二极管、三极管和开关等，构成的网络。
电路的大小可以相差很大，小到硅片上的集成电路，大到输电网。
根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。
模拟电路对信号的电流和电压进行处理。
最典型的模拟电路应用包括:放大电路、振荡电路、线性运算电路(加法、减法、乘法、除法、微分和积分电路)。
数字电路中信号大小只表示有限的状态，多数采用布尔代数逻辑对信号进行处理。
典型数字电路有，振荡器、寄存器、加法器、减法器等。
CMOS门电路:输出高电平VOH与输出低电平VOL。
CMOS门电路VOH的理论值为电源电压VDD，VOH(min)=0.9VDD;VOL的理论值为0V，VOL(max)=0.01VDD。
所以CMOS门电路的逻辑摆幅(即高低电平之差)较大，接近电源电压VDD值。
TTL门电路电平:输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平:输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
断路/开路:电流在电路中没有形成回路。
短路:电流没有直接正常通过负载，而通过一个与负载并联的很小阻值的物体，并且该物体不在设计电路的电气范围内，是由其它原因引起的连接的现象叫做短路。
有意识的短路不会引响电路的正常运行，无意识的短路将会损坏电路，以至不能正常工作。
直流(电压/电流):电压/电流的相位不会随时间发生变化。
交流(电压/电流):电压/电流的相位随时间的变化而变化。
恒流:电流不会随负载的变化而变化。
恒压:电压不会随负载的变化而变化。
数字信号:只有高/低电平的出现，电脑处理的就是数字信号，我们的LED显示屏也一样，一般高电平用“1”或“H”表示，低电平用“0”或“L”表示。
数据用二进制、八进制、十六进制表示，八进制用的较少。
我们日常用的是十进制。
例:二进制(01010101)=八进制(125)=十六进制(55H)=十进制(85) 二进制(00000001)=十进制(1)、二进制(00000010)=十进制(2) 二进制(00000011)=十进制(3)、、、、、、、、、、、、、、、、、、、、、、、、、、电流I:0.001kA=1A=1000mA=1000000uA电压U:0.001Kv=1V=1000mV=1000000uV电阻R:1MΩ=1000KΩ=1000000Ω电容C:0.001F=1uF=1000nF=1000000pF欧姆定律:I=U/R显示屏常见的英文字母定义如下:VCC直流电源正，GND直流电源负，L\N交流接口 1、电阻:在电路中起到限流分压的作用。
用R表示，单位欧姆(Ω)。
在像素的产品中电阻多用于限制电流大小.例:要求用5V点亮某LED时，则LED必须串接一个电阻，防止过流烧坏。
电阻Rled= (5-Uled)/Iled，Uled是LED正向压降，Iled是通过LED的电流，一般电流不允许大于20mA。
2、电容:隔直流通交流的作用，在像素的产品中多用于滤波。
用C表示，单位(F) 法。
例:常见的0805封装的104PF的电容，是用于滤除电路中的较高频率的电压纹波，电解电容470UF/16V，用于滤除较低频率的电压纹波。
都是起到滤除干扰信号，提高电路的抗干扰能力，使电路稳定工作。
3、 IC:集成电路，顾名思义，也就是将一些电路集成到一个小的基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。
例:我们的74HC595、TB62726、、、、、、、等等，都是IC。
单元板常见信号说明VCC电源信号:电源正极，为单元板或控制卡提供一般是5VGND电源信号:电源负极，相对于正极而言。
CLK时钟信号:提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
