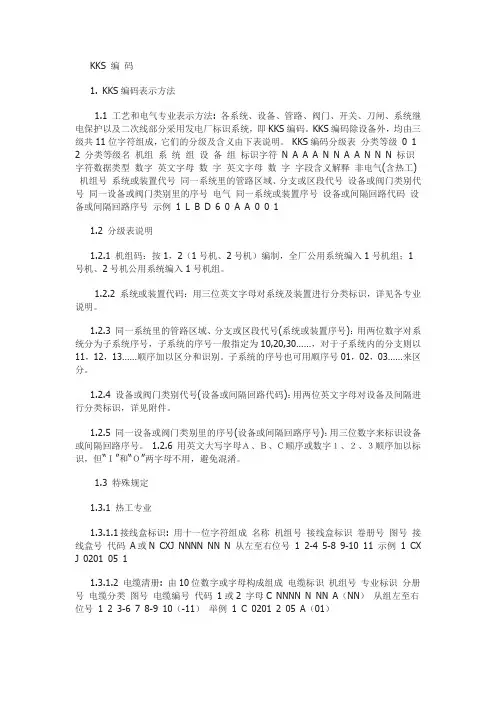

KKS编码

K0106

工程施工图设计阶段

热控部分第0 1卷第0 6册仪表与控制部分KKS编制说明

西北电力设计院

2008年09月西安

批准：

审核：

校核：

编制：

目录

1 概述 (1)

2本专业使用标识的图纸范围 (1)

3 图例说明 (2)

4 标识规定 (6)

5 常用标识符号索引 (14)

1 概述

为了加强电厂中各类设备的管理，以满足机组正常运行和设备检修的要求，参照西北电力设计院《电厂标识系统编码规定实施细则》ES-T-02GD-3001，编制出适合于本工程热控专业的相关标识规则，供设计中使用。

2本专业使用标识的图纸范围

2.1 仪表与控制系统图

对系统图中以下设备进行标识编号：

2.1.1一次测量元件

2.1.2二次仪表

2.1.3就地仪表

2.1.4 ON-OFF气动门、电动门及气动电动调节门（由工艺专业负责编码）

2.1.5删除

2.1.6 电动机（由工艺专业负责编码）

2.1.7 其他仪表控制设备

2.2 布置图

对以下图纸控制设备进行编号标识：

2.2.1集中控制室及电子设备间平面布置图(对辅助车间控制室可参考执行)，主要标识如下内容：

控制室内布置的所有控制盘、台、柜、LCD操作员站、打印机

电子设备间布置的所有控制盘、台、柜

工程师室布置的所有控制设备

SIS及运行分析室布置的所有控制设备

2.2.2控制盘、台、柜正面布置图，主要标识控制盘、台、柜正面布置的仪表和控制设备

2.2.3热控就地设备布置图，主要标识就地控制盘、箱、柜等

2.3控制接线图，主要标识控制设备、一次测量元件、控制盘、箱、柜、配电箱、接线盒、电缆等

2.4电缆清册

2.5仪表导管和阀门清册

2.6热控设备清册

2.7I/O清册

3 图例说明

3.1仪表标识

3.1.1图例及说明

仪表图例符号采用椭圆形符号，分上下两部分，上部分为功能代码，下部分为仪表编号。功能代码左侧为仪表分类，右侧为控制系统功能组代码；仪表编号左侧为工艺系统功能代码，右侧为仪表控制设备代码标识。工艺系统功能代码是由工艺专业标注在系统图中某一区域（如管道）的编号；仪表控制设备代码是在此区域仪表设备的编号。

如：仪表功能代码（分类）控制系统功能组代码

椭圆形符号尺寸为宽24mm，高8mm。对某一设备上测点集中且数量多（如壁温、线圈温度、发电机本体温度等）的成组测量，可用一个适当加长的椭圆形符号。

3.1.1.1 对于就地仪表，功能代码与仪表编号之间不带横线。

3.1.1.2 对于安装在控制室内盘、台、柜上的仪表，功能代码与仪表编号之间划一横线。

3.1.1.3 对于就地盘仪表，功能代码与仪表编号之间划两条横线。

3.1.1.4凡随设备带仪表在椭圆形符号左上角用*表示，当设备厂商有仪表编码时，在*后面标注出设备厂商仪表编码。

3.1.1.5 对于开关量仪表，在椭圆形符号右上角标注H，HH，右下角标注L，LL等表示所代表的开关量性质。

3.1.1.6特殊仪表如分析仪表、机械量测量仪表等，要在椭圆形符号左下角用特殊检测变量字母代码标明变量类型，特殊检测变量字母代码见5.

4.2。

3.1.1.7当仪表一次测量部分与信号变送器部分分别设置时，应采用两个仪表图例符号进行上下或左右叠加的方式分别表示一次测量部分与信号变送器部分。例如：

或

3.1.2 仪表分类代码及功能组代码

仪表功能代码左半部分是仪表分类代码，在图纸上的椭圆型符号上半部分用TE（远传测温元件）、PS（压力开关）、 FT （流量变送器）等功能代码来区分，详见5.4节。

仪表功能代码右半部分为仪表所属控制系统的功能组代码，当控制系统为分散控制系统（DCS）中的模拟量控制系统（MCS）、顺序控制系统（SCS）及锅炉炉膛安全监控系统（FSSS）时，仪表功能代码中控制系统功能组代码内容详见K0103及K0104分册相关图纸。

当控制系统为分散控制系统（DCS）中的数据采集系统（DAS）、汽机数字电液调节控制系统(DEH)、汽机紧急跳闸系统（ETS）、汽机安全检测系统(TSI)等时，仪表功能代码中右半部分的控制系统功能组代码直接用DAS、DEH、ETS、TSI等表示。

当控制系统为主辅机厂家配供的其它盘柜时，仪表功能代码中控制系统功能组代码直接用这些盘柜的编码表示，编码原则详见5.2.4节。

当信号首先进入就地控制柜后再进入分散控制系统（DCS）时，则仪表功能代码中控制系统功能组代码用该信号首先进入的就地控制柜的标识编码表示，并在本系统图上增加如下表格对信号量进行详细说明。

3.1.3 工艺系统功能组代码及仪表控制设备代码

出现在设备清册中完整的的一次测量元件编号为上述椭圆形符号下半部分的

编号，即工艺系统功能组代码及仪表控制设备组代码；其中工艺系统功能组代码是由机务、化水、供水、暖通等工艺专业标注在系统图中某一区域如管道的编号；仪表控制设备组代码是在此区域仪表设备的编号。

3.2 电机、阀门等受控设备控制标识

3.2.1图例及说明

受控设备控制标识由两部分构成，表示形式为矩形，矩形内设有上、下两部分，上部分为功能代码，下部分为设备代码。功能代码左侧为设备分类，右侧为控制系统功能

组代码。上、下两部分之间是一条横线。

如：设备分类控制系统功能组代码

设备代码

矩形尺寸为宽24mm，高8mm。

3.2.2 受控设备编码

功能代码中的设备分类码与工艺专业相同，例如：阀门、挡板用AA表示，泵用AP表示，风机用AN表示，加热器用AH表示，偶合器用AU表示等。

功能代码中的控制系统功能组代码编制原则与仪表的编制原则相同。

受控设备的设备代码由工艺专业负责编制的，热控专业直接采用。

当控制系统为主辅机厂家配供的其它盘柜时，设备功能代码中控制系统功能组代码直接用这些盘柜的编码表示，编码原则见5.2.4节。

当受控设备配供就地控制柜并在分散控制系统（DCS）进行控制时，则受控设备功能代码中控制系统功能组代码用该就地控制柜标识编码表示，并在本系统图上增加如下表格进行详细说明。

当受控设备在分散控制系统（DCS）的两个以上控制系统进行控制时（例如，带有快开快关功能的调节阀），则受控设备功能代码中控制系统功能组代码表示为该受控设备的主要控制系统的功能组代码（例如，调节阀的MCS控制功能），在受控设备图例矩形符号的上方标注出该受控设备的其它控制系统的功能组代码（例如，调节阀的快开快关在SCS中的控制功能）。

3.3其它标识
