多地控制一盏灯开关安装接线方法图解
多地点控制

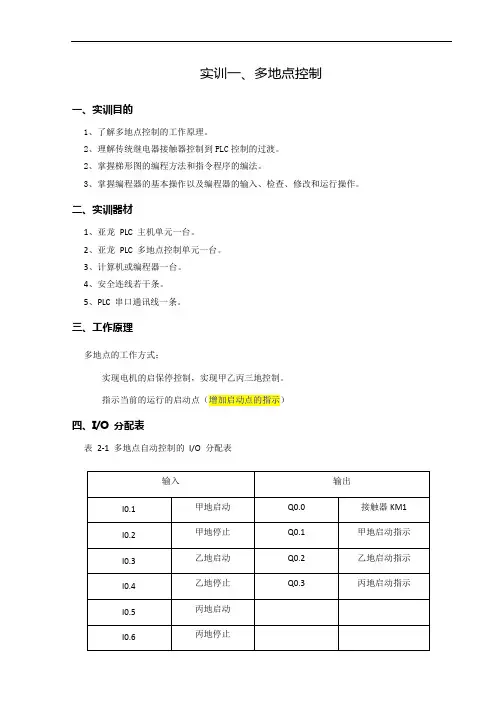

实训一、多地点控制一、实训目的1、了解多地点控制的工作原理。
2、理解传统继电器接触器控制到PLC控制的过渡。
2、掌握梯形图的编程方法和指令程序的编法。
3、掌握编程器的基本操作以及编程器的输入、检查、修改和运行操作。
二、实训器材1、亚龙PLC 主机单元一台。
2、亚龙PLC 多地点控制单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC 串口通讯线一条。
三、工作原理多地点的工作方式：实现电机的启保停控制，实现甲乙丙三地控制。
指示当前的运行的启动点（增加启动点的指示）四、I/O 分配表表2-1 多地点自动控制的I/O 分配表五、I/O 接线图2-1 多地点控制的I/O 接线六、实训步骤1、先将 PLC 主机上的电源开关拨到关状态，严格按图2-2 所示接线，注意 12V 和 24V 电源的正负不要短接，电路不要短路，否则会损坏 PLC 触点。
2、将电源线插进 PLC 主机表面的电源孔中，再将另一端插到 220V 电源插板。
3、将 PLC 主机上的电源开关拨到开状态，并且必须将 PLC 串口置于 STOP 状态，然后通过计算机或编程器将程序下载到 PLC 中，下载完后，再将 PLC 串口置于 RUN 状态。
4、接通 2.5、2.6、2.7（2.4 不接通），否则无法正确运行演示程序。
5、按下列步骤进行实训操作：按下三地启动按钮，KM1指示灯点亮；按下三地停止按钮，KM1指示灯点灭。
七、实物接线图图2-2 所示多地点控制接线图。
八、思考题拓展训练：如何实现本地启动，只能本地停止。
24V12VFU1M 2M甲地启动接触器KM1I0.0Q0.01LCPU 226 CN甲地停止甲地指示I0.1Q0.1乙地启动乙地指示I0.2Q0.2乙地停止 丙地指示I0.3Q0.3丙地启动I0.4丙地停止I0.5YL-PC多地点控制PC主机面板丙启动乙启动甲启动电机乙指示1L Q0.0 Q0.1 Q0.2 Q0.3 2L丙停止乙停止甲停止甲指示丙指示+24V 0V M L+ 1M COM 2M COM - 12V +I0.0 I0.1 I0.2 I0.3 I0.4 I0.5图2-2 多地点控制接线图。
实训九、多地控制线路
五、实训注意事项
1、学生安装电路完毕，须经老师检查后才能通电操作 2、发现异常情况，立即断开总电源，查明原因，经指
导老师检查后才能通电操作。
3、如发现电机不转，且有嗡嗡叫声，也要立即断开电
源，检查电机是否缺相。
4、三相电动机安装要牢固、稳定、水平放置。
六、思考题：
1、电动机多地控制电路是否一次成功，出现了什么 故障，如何排除的？ 2、试着分析电机的正反转点动的两地控制电路图。
实训九、多地控制线路
一、实训目的
1、学会正确的安装和检修两地控制的具
有过载保护的接触器自锁正转控制线路。
2、掌握按钮连接以及在电路中的应用方 法。
二、实训器材
三相异步电动机 热继电器 按钮 三相刀开关 交流接触器 熔断器 工具箱 1台 1个 3个 1个 2个 5个 1个
三、实训内容
1、实训电路图
KM主触头闭合
ＫＭ各触头复位
四、实训步骤
1、按图接线，经指导教师检查后，方可进行通电操 作。 2、开启电源总开关，按正向启动按钮SB1，观察并记 录电动机的转向和接触器的运行情况。 3、按反向启动按钮SB2，观察并记录电动机的转向和 接触器的运行情况。 4、按停止按钮SB3，观察并记录电动机的转向和接触 器的运行情况。 5、再按SB2，观察并记录电动机的转向和接触器的运 行情况。 6、实训完毕，切断电源，拆除电路。 7、整理工作台。
2、电路工作原理：
1、甲地控制
启动：按下按钮SB3 电动机Ｍ转动 停止：按下按钮SB1 电动机Ｍ停转 KM线圈失电 头闭合
2、乙地控制
启动：按下按钮SB4 电动机Ｍ转动 停止：按下按钮SB2 电动机Ｍ停转 KM线圈失电 KM线圈得电
KM自锁触头闭合
新房装修,双控开关装错了有你哭的,双控开关准确接线!!!
“双控开关”顾名思义就是在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。
如楼梯的过道口、走廊、卧室、卫生间等，它同时带有常开、常闭两个触点，相比传统开关而言，更省时省力。
双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。
要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。
因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。
下面一起来看看双控开关接线图示例，为大家做电路接线参考。
1什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关22、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(比如：在下楼是打开开关，到楼上后关闭开关。
说真的这样的设计真的非常方便，可以省去很多不必要的麻烦。
)。
3一般常常用在家里楼梯的前后端及卧室门口和床头。
下面是一张接线图，大家看了就明白了。
4双控开关怎么接？双控开关接线分单联双控、双联双控开关、三联双控开关三种。
一、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图52、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
双控开关电路原理图解
双控开关电路原理图解(点击:2841)鼎翔暖通2007-11-12 08:41:51 发表于搜狐焦点家居-装修总论坛-长春装修集采论坛所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。
同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。
双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。
双控开关、三控开关及日光灯接线图(2007-03-27 09:48:21)转载双控开关接线图三控开关接线图日光灯接线图日光灯的原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
多位开关接线方法

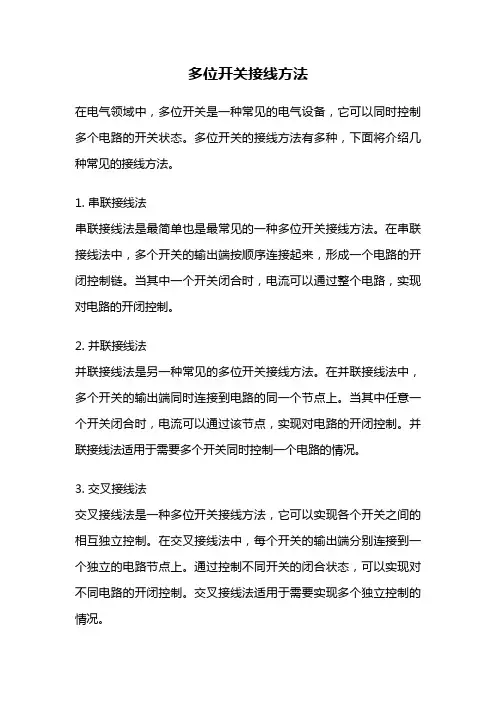

多位开关接线方法在电气领域中，多位开关是一种常见的电气设备，它可以同时控制多个电路的开关状态。
多位开关的接线方法有多种，下面将介绍几种常见的接线方法。
1. 串联接线法串联接线法是最简单也是最常见的一种多位开关接线方法。
在串联接线法中，多个开关的输出端按顺序连接起来，形成一个电路的开闭控制链。
当其中一个开关闭合时，电流可以通过整个电路，实现对电路的开闭控制。
2. 并联接线法并联接线法是另一种常见的多位开关接线方法。
在并联接线法中，多个开关的输出端同时连接到电路的同一个节点上。
当其中任意一个开关闭合时，电流可以通过该节点，实现对电路的开闭控制。
并联接线法适用于需要多个开关同时控制一个电路的情况。
3. 交叉接线法交叉接线法是一种多位开关接线方法，它可以实现各个开关之间的相互独立控制。
在交叉接线法中，每个开关的输出端分别连接到一个独立的电路节点上。
通过控制不同开关的闭合状态，可以实现对不同电路的开闭控制。
交叉接线法适用于需要实现多个独立控制的情况。
4. 级联接线法级联接线法是一种多位开关接线方法，它可以实现多个开关按照特定的顺序逐个闭合，从而实现复杂的电路控制。
在级联接线法中，每个开关的输出端连接到下一个开关的输入端，形成一个电路的控制链。
通过控制不同开关的闭合状态，可以实现对电路的逐级开闭控制。
级联接线法适用于需要按照一定的顺序控制多个电路的情况。
5. 双向接线法双向接线法是一种特殊的多位开关接线方法，它可以实现对电路的正反向控制。
在双向接线法中，每个开关的输出端同时连接到电路的两个节点上，一个节点用于正向电流，另一个节点用于反向电流。
通过控制不同开关的闭合状态，可以实现对电路的正反向控制。
双向接线法适用于需要实现正反向控制的情况。
以上是几种常见的多位开关接线方法，它们在不同场景下具有不同的应用。
在实际应用中，根据具体的需求和电路设计，可以选择合适的接线方法来实现对电路的控制。
掌握了这些接线方法，我们可以更加灵活地应用多位开关，实现各种电路的开闭控制。
电灯'开关接法

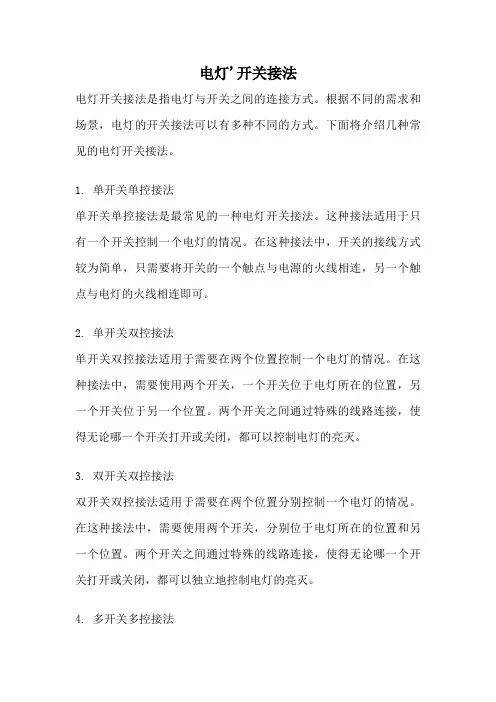

电灯'开关接法电灯开关接法是指电灯与开关之间的连接方式。
根据不同的需求和场景，电灯的开关接法可以有多种不同的方式。
下面将介绍几种常见的电灯开关接法。
1. 单开关单控接法单开关单控接法是最常见的一种电灯开关接法。
这种接法适用于只有一个开关控制一个电灯的情况。
在这种接法中，开关的接线方式较为简单，只需要将开关的一个触点与电源的火线相连，另一个触点与电灯的火线相连即可。
2. 单开关双控接法单开关双控接法适用于需要在两个位置控制一个电灯的情况。
在这种接法中，需要使用两个开关，一个开关位于电灯所在的位置，另一个开关位于另一个位置。
两个开关之间通过特殊的线路连接，使得无论哪一个开关打开或关闭，都可以控制电灯的亮灭。
3. 双开关双控接法双开关双控接法适用于需要在两个位置分别控制一个电灯的情况。
在这种接法中，需要使用两个开关，分别位于电灯所在的位置和另一个位置。
两个开关之间通过特殊的线路连接，使得无论哪一个开关打开或关闭，都可以独立地控制电灯的亮灭。
4. 多开关多控接法多开关多控接法适用于需要在多个位置分别控制多个电灯的情况。
在这种接法中，可以使用多个开关和电灯，每个开关分别控制一个或多个电灯。
开关之间通过特殊的线路连接，使得无论哪一个开关打开或关闭，都可以独立地控制相应的电灯的亮灭。
除了上述介绍的几种常见的电灯开关接法之外，还有一些特殊的接法，如三路开关、四路开关等，适用于更复杂的控制需求。
这些特殊的接法在一般家庭中较少使用，一般应用于一些特殊场合或需要更精确控制的场所。
在进行电灯开关接法时，需要注意以下几点：1. 接线时要确保电源已经切断，以免发生触电事故。
2. 接线时要根据开关和电灯的接线要求进行正确的连接，避免接错导致无法控制或损坏设备。
3. 在使用多开关多控接法时，要注意线路的走向和接线的顺序，确保各个开关之间的连接正确。
总结一下，电灯开关接法有单开关单控、单开关双控、双开关双控、多开关多控等多种方式。
异地双控和异地多控开关全面详细讲解
异地双控和异地多控开关全面详细讲解引言开关作为家居电气设备的重要组成部分，直接影响到居住环境的便利性和舒适度。
随着科技的不断进步，异地双控和异地多控开关逐渐成为了现代家庭装修中的热门选择。
本文将详细讲解异地双控和异地多控开关的工作原理、优势和安装方法，旨在为读者提供全面的了解和指导。
异地双控开关工作原理异地双控开关是指通过多个开关控制同一个电器或灯具，在不同的地方进行开关操作。
其工作原理可以简单描述为：当一个开关打开时，另一个开关对应的线路也会闭合，从而实现电器或灯具的开关控制。
优势1.方便灵活：异地双控开关可以在不同的位置实现对电器或灯具的操作，无需在同一个地方进行开关控制，提供了更多的便利性和灵活性。
2.节省成本：在装修或改造过程中，使用异地双控开关可以省去拉线的麻烦，降低了施工和材料的成本。
安装方法异地双控开关的安装步骤如下：1.确定安装位置：根据实际需求确定异地双控开关的安装位置，通常选择在进出门的位置或上下楼梯的两端。
2.铺设线路：根据选定的安装位置，铺设好线路，确保线路的牢固和安全。
3.连接开关：将线路连接至开关，确保连接牢固，避免出现接触问题。
4.固定开关：将开关固定在安装位置，确保开关的稳定性和易操作性。
5.联通电源：将开关与电源联通，确认电路的正常通电，测试开关的工作状态。
异地多控开关工作原理异地多控开关是指通过多个开关实现对一个电器或灯具的控制，并在不同位置进行操作。
其工作原理与异地双控开关类似，通过一定的电气连线和开关组合，实现电器或灯具的灵活多控。
优势1.全方位控制：异地多控开关可以将电器或灯具的控制权分散到不同的地方，实现全方位的操作和控制，方便用户根据实际需求进行控制。
2.多人操作：异地多控开关可以允许多人同时对同一电器或灯具进行操作，方便家庭成员或办公室人员的使用。
安装方法异地多控开关的安装步骤如下：1.确定控制方式：根据实际需求确定异地多控开关的控制方式，可以是并联式、串联式或混合式。
教案课题九、双控白炽灯照明线路的
双控白炽灯照明线路的安装学习目标：1．理解双控白炽灯照明线路的工作原理2．学会安装线管明装配线双控白炽灯照明线路在照明线路中，用两只双控开关在不同的地点来控制照明灯具的亮和灭的控制方式称双控照明线路，适用于多地控制。
一、识读双控白炽灯照明线路电气图1．双控白炽灯照明线路原理图双控白炽灯照明线路原理图如图所示，接通电源，合上断路器QF后，白炽灯EL的点亮和熄灭由开关SA1和SA2共同控制。
当拨动开关SA1或SA2时，有电流流过白炽灯EL时灯泡点亮；再次拨动SA1或SA2时，灯泡熄灭。
如果SA1和SA2分别装在两个不同的地点，可以实现两地共同控制一盏白炽灯。
双控白炽灯照明线路原理图2．双控白炽灯照明线路安装图双控白炽灯照明线路安装图二、安装双控白炽灯照明线路在电工板上线管明装配线安装双控白炽灯照明线路：●画线定位：根据安装图的位置确定元件位置，画出走线路径。
●线管敷设：固定管卡及接线盒，根据尺寸要求截取合适长度的线管并敷设。
● 配线1. 根据配线图确定每个线管中导线的根数2. 穿线线管敷设距离较短时导线可直接穿入，为方便安装连接，选取不同颜色的导线以示区别，火线红色，零线蓝色，双联开关之间的连接线黑色。
● 安装连接元件利用两个双控开关实现双控白炽灯时，火线进入一个开关的公共接线桩，另一个开关的公共接线桩接灯座的舌簧接线桩，两开关的受控接线桩分别用两根导线连接。
● 通电试验1. 短路检测方法同单控白炽灯照明线路的短路检测。
2. 通电试验安装白炽灯后接上电源，拨动任一开关都能控制白炽灯的亮灭。
3. 故障检修参照原理图和安装图利用验电笔和万用表检修，方法同单控白炽灯照明线路的检修。
双控白炽灯照明线路配线。
多控开关实物接线图
13
精选课件
14
西蒙86中途开关
精选课件
15
精选课件
16
双控实物
精选课件
17
精选课件
18
双开双控
精选课件
19
老灯泡打结
精选课件
20
谢谢侬！
精选课件
21
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
多控开关实物接线图
精选课件
1
12线孔
接 线 图
精选课件
2
四地控制接线
精选课件
3
原理图
精选课件
4
五控原理图
精选课件
5
三控原理图
精选课件
6
12线孔接线图
精选课件
7
精选课件
8
公牛开关
精选课件
9
双开双控精选课件10源自四地控制接线精选课件
11
俊朗中途开 关
精选课件
12
3地控制接线
精选课件
双控白炽灯照明线路的安装
双控白炽灯照明线路的安装2、掌握双控白炽灯照明线路的安装在照明线路中，用两只双控开关在不同地点来控制照明灯具的亮和灭的控制方式称为双控照明线路，适用于多地控制。
本次任务完成护套线配线双控白炽灯照明线路的安装。
为完成本次任务我们需要准备的器材见表4-44。
表4-44 训练准备内容一、识读双控白炽灯照明线路电气图 1、双控白炽灯照明线路原理图图4-45双控白炽灯照明线路原理图双控白炽灯原理图如图4-45所示，接通电源，合上断路器QF后，白炽灯EL的点亮和熄灭由开关SA1和SA2共同控制，当拨动开关SA1或SA2，有电流流过白炽灯EL，灯泡点亮；再次拨动SA2或SA1，灯泡熄灭。
如果将SA1和SA2分别安装在两个不同地点，可以实现两地控制同一盏白炽灯。
2、双控白炽灯照明线路安装图图4-46双控白炽灯照明线路安装图一、双控白炽灯照明线路的安装（在电工板上进行双控白炽灯照明线路安装）1、划线定位根据平面安装位置图确定各元件位置，划出走线路径（方法同单控白炽灯线路）并固定导轨、开关盒等，如图4-46所示。
300mm200mm200mm图4-46 双控白炽灯照明线路划线2、配线（1）导线根数的确定图4-47 双控白炽灯照明线路配线选用一根500mm 两芯和一根800mm 三芯护套线。
（2）护套线的敷设在QF 与SA1之间敷设一根两芯护套线，在SA1和SA2之间敷设一根三芯护套线。
由于在两个开关之间要安装白炽灯，因此需要将三芯线中间去除护套层，两根作为双控开关之间连接线，一根将其剪断，前半部分作为零线，后半部分作为负载控制线。
如图4-48所示。
为方便安装连接，我们在安装过程中应选取不同颜色导线或做一定记号以示区别火线、零线以及双联开关之间连接线。
B VV1.5mm 2一根火线，一根零线。
图4—48护套线的敷设4、元件的安装与连接（1）开关的安装火线接入公共端①SA1的安装②SA2的安装③安装开关面板图4—49 SA1、SA2的安装利用两个双控开关实现双控白炽灯时，火线进入一个开关的公共接线桩，另一个开关的公共接线桩接灯座的舌簧接线桩，两开关的受控接线桩分别用两根导线连接。
基本照明控制线路的接线方法
连接开关与灯头：先丈量开关和灯头的距离，截取两段导线，然 后把一段导线自开关S1的a2接线柱到灯头A的d1接线柱上。另 一段导线自开关S2的b2接线柱引到灯头B的接线柱上即可
一只单联开关同时控制两盏灯的线路接法
一． 把电源的零线N连接到A灯头的接线 柱d2与B灯头的接线柱d2上；
二． 把电源线的相线L接到开关S的接线 柱a1上；
连接灯头线：先把零线N从电源上引接到灯头A的接线柱d2上， 然后用另一段导线也接在灯头A的d2上，接妥后，引接到灯头
B的接线柱d2上旋紧。（灯线始终进灯头）
连接开关线：把相线L自电源上引来接在开关S1的接线柱上a1上，然后用另 一段线也接在开关S1的a1上，接妥后，引到开关S2的接线柱b1上旋紧（开 关线始终进开关）
202X
基本照明控制 线路的接线方 法
接线方法
一．灯头的连接：
连接灯头线：把电源线 的零线N接到灯头A的 接线柱d2上
一只单联开关控制一盏灯线路接法
开关现代连接：把电源线的相线L接到开关S的接线柱a1上
开关与灯头的连接：用导线连接灯头A的接线柱d1和开关S的接线柱a2
两只单联开关分别控制两盏灯的接线方法
三． 用导线从开关S的接线柱a1按灯头 的的顺序连接A灯头的接线柱d1， 在连接到B灯头的接线柱d1上。
电源插座与一盏灯的连接接法
把电源的连线接在A灯头的接线柱d2和插座接线柱c1上
把电源的相线L连接到插座的接线柱C1和开关的接线柱a1上。
连接开关接线柱a2与灯头接线柱d1
一灯三控接线方法2篇
一灯三控接线方法2篇
一灯三控接线方法1
在家庭照明中，一灯三控是一种常见的照明控制方式。
它可以使得一个房间中的一盏灯可以通过三个不同位置的开关进行开关控制，非常方便。
下面简单介绍一下一灯三控的接线方法。
首先，需要准备以下材料：一盏要控制的灯或灯组、三
个单控开关、电线、绝缘胶带等。
接下来按照以下步骤进行接线：
1.将一个单控开关的两个端子分别连接到电源和灯组的
火线上。
可用黑色绝缘胶带把两根火线绕在开关两个端子上。
2.将第二个单控开关的两个端子也分别连接到电源和灯
组的火线上，并且要与第一个开关连接的线路保持相同。
即两个开关之间的火线应该连通，可用蓝色绝缘胶带进行固定。
3.将第三个单控开关连接进来，将开关的两根火线分别
连接到第二个开关的两个端子上。
同样要用蓝色绝缘胶带进行固定。
4.最后将电源和灯组的零线分别接入三个开关的零线端
子中。
注意，这里的零线是指电源的零线，而不是灯组的零线。
完成上述步骤后，就可以进行测试了。
只要三个开关都
连接好电源，就可以通过开关控制灯的开关了。
总的来说，一灯三控接线方法并不复杂，只要掌握了正
确的接线方法，就可以轻松实现控制灯的开关。
“多开中途开关”应用
“多开中途开关”应用
江苏省泗阳县李口中学沈正中
利用“一开双控开关”和“多开中途开关”（也可用多开双控开关替代，只要把几个面板上的翘板用透明胶带粘为一体就可以了），可实现一盏灯多地任意控制、多盏灯同地或异地任意控制等。
1、一盏灯多地任意控制电路
如图1所示，是利用两只“一开双控开关”和两只“双开双控开关”（替代两只一开中途开关），实现A、B、C、D四地任意控制一盏灯的电路。
2、多盏灯同地或异地任意控制电路
在图2的线路1中，A、B、C、D四地可任意控制灯1；线路2中，E、B、F、G四地可任意控制灯2；线路3中，H、B、I、J四地可任意控制灯3；在B地可任意控制灯1、灯2和灯3。
其中B地的一只“三开中途开关”是用三只“双开双控开关”替代的，也可用一只“四开双控开关”和一只“双开双控开关”替代，要注意的是：三个面板上的翘板(共6个)要固定为一体。
C、F、I处的“一开中途开关”分别是用一只“双开双控开关”替代的。
双控开关接线方法
双控开关接线方法双控开关是家庭电气中常见的一种开关类型，它可以实现一个灯具由两个不同位置的开关控制。
接线方法的正确与否直接关系到电路的正常运行和使用安全，因此在安装双控开关时，我们需要掌握正确的接线方法。
首先，我们需要明确双控开关的基本结构和原理。
双控开关由两个单控开关组成，分别是“主控开关”和“副控开关”。
主控开关通过一个电源线连接到电源，再通过另一根电源线连接到灯具；副控开关则通过两根控制线分别连接到主控开关上的两个触点。
当主控开关打开时，电源线与灯具线连接，灯具亮起；当副控开关打开时，两根控制线会将主控开关上的两个触点连接，同样使灯具亮起。
在实际接线时，我们需要注意以下几点：1. 接线前需要断电。
在进行任何电气工作时，首先要确保断开电源，以免发生触电事故。
2. 接线要准确。
在接线时，需要根据主控开关和副控开关的接线端子进行正确的连接，不要出现接错线的情况。
3. 使用好的接线工具。
接线时需要使用绝缘良好的电工工具，确保接线的安全可靠。
4. 接线要牢固。
接线后需要将接线端子固定牢靠，防止接触不良或者松动导致的电路故障。
5. 接线要整齐。
接线后需要将多余的电线剪短，并使用绝缘胶带或者绝缘套管对接线部分进行包裹，确保安全可靠。
在接线完成后，我们需要进行一些必要的测试，以确保双控开关的正常使用。
首先，要检查主控开关和副控开关的开关状态是否能够正常控制灯具的亮灭；其次，要检查接线部分是否有漏电、短路等情况，确保安全可靠。
总之，双控开关的接线方法并不复杂，但是在实际操作中需要我们细心、认真，确保每一个步骤都能够正确无误。
只有这样，我们才能够安全、便捷地使用双控开关，为家庭生活带来更多的便利。
三开面板接线方法
三开面板接线方法三开面板接线方法是指在电路中使用三个开关来控制一个或多个照明设备或电器设备的开关接线方法。
三开面板通常用于室内照明、插座、空调等场所，使用户可以方便地控制各种设备的开关。
三开面板由三个开关组成，分别用于控制不同的设备或场所。
在三开面板的接线中，需要注意以下几个方面：开关的位置选择、开关的接线方式、安全接地等。
首先，开关的位置选择是非常重要的。
需要确保开关的位置便于使用，方便用户控制设备的开关。
一般而言，开关的安装位置应该符合人体工程学的原则，便于人们触及和操作。
此外，开关的位置应该避免与其他设备和物品的冲突，避免影响日常使用。
其次，三开面板的接线方式有多种选择。
根据需要控制的设备或场所，可以选择不同的接线方式。
常见的接线方式有串联接线和并联接线两种。
串联接线是指将三个开关以串联的方式连接在一起，形成一个回路。
当其中一个开关处于闭合状态时，电流可以通过这个开关，达到控制设备的目的。
这种接线方式适用于需要分开控制多个设备或场所的情况，例如一个房间有多个灯具，可以通过三个开关分别控制。
在串联接线中，每个开关的后接端都通过一条电线连接到电源的火线上。
并联接线是指将三个开关以并联的方式连接在一起，形成多个回路。
每个开关都可以独立控制一个设备或场所。
当其中一个开关处于闭合状态时，其对应的设备或场所才会通电。
这种接线方式适用于需要分开控制独立设备或场所的情况，例如一个房间中有独立控制的灯具和插座，可以通过三个开关分别控制。
在并联接线中，每个开关的后接端都通过一条电线连接到电源的火线上，且每个开关的回路都独立于其他开关。
最后，为了保证电路的安全使用，三开面板需要进行安全接地。
安全接地是指将电路与地线相连，以防止电路中出现漏电等情况时，有效地将电流导向地面，保护人身安全。
在三开面板的接线中，接地线通常是绿黄色的导线，需要与电源的地线相连，并确保接地线的质量和安装符合相关的电气安全标准。
综上所述，三开面板是一种方便控制设备开关的接线方法，应用广泛于室内照明、插座、空调等场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多地控制一盏灯开关安装接线方法图解
电灯多控，实用性非常广泛，家用多控时，如屋内、院内、门口同时控制院内灯；一楼、二楼、三楼同时控制廊灯等。
都需要用到电灯多控的接法。
机械结构的多地控制电灯，相比遥控控制来说，其寿命、安全性、便捷度都要更高（别说你走到哪都要带个遥控器）。
多控电灯线路需要用到的开关
电灯多地控制，其中的“多”字表示大于二，即有别于双控和单控。
多控开关与双控开关和单控开关也是有区别的。
因此在最前面，我们先来对比一下三种开关。
为了方便对比，我们以开单为例，即面板只有一个按键。
单开单控开关▼
这种开关的背面只有两个接线柱，一进一出。
开单双控开关▼
这种开关的背面有三个接线柱，一个进线，两个出线。
实际上是一
个双投开关（不理解也没事）。
单开多控开关（又叫中途开关）▼
这种开关的背面有六个接线柱。
除了上述单开开关外，还有双开、三开开关，即面板上有两个键、三个键▼双开多控开关，相当于两个单开多控开关，其中每个键对应的后面六个接线柱为一个多控开关。
三开多控开关中，只有中间一个键是多控开关，对应背面中间的六个接线柱，两侧的按键分别对应背面两边的三个接线柱，是双控开关。
在N控电灯电路中，需要用到两个双控开关及N-2个多控开关。
比如三控电路中，就需要用到2个双控开关和1个多控开关。
三控开关的接法
实际上，三地及以上控制电灯，其接法都是相同的，为了方便叙述，此处以三控为例。
布线——
我们如果想在A,B,C三地同时控制电灯，需要在装修时取一根火线，通往A地，再去一根零线，通往电灯穿线盒，再从电灯穿线盒
内通往C地。
再在A地-B地和B地到C地之间分别接通两根线。
如此一来，A地穿线盒内便有了3根线，分别是通往配电箱的火线1根和通往B地的线2根；B地穿线盒内有4根线，分别是2根通向A 地的线和2根通向C地的线；C地接线盒内有3根线，分别是2根通向B地的线和1跟通向电灯接线盒的线；电灯接线盒内有2根线，分别为1根通向配电箱的零线和1根通向C地的线。
开关安装——
在安装开关之前，一定要分清多控开关和双控开关的模样（上文有介绍）。
在接线是，A地和C地（就是接线盒内有3根线的）安装双控开关，B地（接线盒内有4根线）安装多控开关。
请注意看下图各接线柱的标号（拍摄不是很清楚，我又重新标注了一下，其中标号为“L”的接线柱，在有些品牌中标号为“COM”，功能都一样）▼A 地接线：使用双控开关。
L接连接配电箱内的那根红线，L1,L2接连接B地的两根蓝线。
C地接线：使用双控开关。
L接连接电灯接线盒的那根蓝线，L1,L2接连接B地的两根蓝线。
B地接线：使用多控开关。
L11,L21接连接到A地的两根线，L1,L2接连接到C地的两根线；再把L12,L21两个接线柱连起来；把L11,L22两根接线柱连起来。
大功告成！
多控开关的接法比较复杂，需要在连接是在开关上连接一个大交叉▼这样做，是为了将此开关连接成一个双刀双投开关。
多控电灯原理——
多地控制，也是同样的接法，接线盒内有四根线的，都按照上述三地控制中B地的接法，有三根线的，都按照A，C地的接法。
