变压器绝缘油试验报告

变压器绝缘油试验报告引言变压器绝缘油试验是对变压器绝缘系统进行检验和评估的重要手段。

本报告旨在介绍变压器绝缘油的试验方法、试验装置和试验结果，以提供对变压器绝缘油质量的全面评估。

试验方法1.介质损耗和介质电阻试验–准备变压器绝缘油样品，确保其代表性。

–使用试验装置进行介质损耗和介质电阻试验。

–记录试验数据，并计算油样品的相对介质损耗和相对介质电阻。

2.电击穿试验–准备电击穿试验装置，包括高压电源和试验电极。

–在试验装置中放入变压器绝缘油样品。

–逐渐增加电压，直到发生电击穿。

–记录电击穿电压，并评估油样品的耐电压能力。

3.水分含量试验–取一定量的变压器绝缘油样品。

–使用水分含量试验仪器，测量油样品中的水分含量。

–记录水分含量数据，并评估油样品的干燥程度。

4.气体含量试验–取一定量的变压器绝缘油样品。

–使用气体含量试验仪器，测量油样品中的气体含量，如氢、氧、氮等。

–记录气体含量数据，并评估油样品的气体生成情况。

试验装置变压器绝缘油试验需要一些特定的装置来完成不同的试验。

以下是常用的试验装置：1.介质损耗和介质电阻试验装置–介质损耗与介质电阻试验仪器：用于测量变压器绝缘油的介质损耗和介质电阻。

–电容调节器：用于调节试验电容，并确保试验电流稳定。

–温度控制装置：用于控制试验温度，以消除温度对试验结果的影响。

2.电击穿试验装置–高压电源：提供试验所需的高压电压。

–试验电极：用于接触变压器绝缘油样品，以进行电击穿试验。

3.水分含量试验装置–水分含量试验仪器：用于测量变压器绝缘油中的水分含量。

4.气体含量试验装置–气体含量试验仪器：用于测量变压器绝缘油中的气体含量。

试验结果与分析根据以上试验方法，对变压器绝缘油进行一系列试验后，得到如下试验结果：1.相对介质损耗和相对介质电阻–油样品的相对介质损耗为X，相对介质电阻为Y。

2.电击穿电压–油样品的电击穿电压为Z。

3.水分含量–油样品的水分含量为W。

4.气体含量–油样品中的气体含量如下：•氢：A%•氧：B%•氮：C%根据以上试验结果，进行以下分析和评估： - 对于相对介质损耗和相对介质电阻，低数值表示较好的绝缘性能。

变压器油实验报告

绝缘油质试验报告试验单位郝滩变试验原因送检委托日期2015年10月30日名称项目330kV主变（#3主变）杂质无游离碳无水份mg/L 9.2 酸价KOH毫克/克油0.008 水溶性酸PH 5.4 闪点℃148介损tgÕ20℃90℃ 1.22%击穿电压（kV）I 69II 68III 70IV 69V 68VI 69平均68.8结论合格审核：秦勤试验：江涛充油电器设备油中溶解气体色谱分析报告委托单位郝滩变分析原因送检取样日期2015年10月30日样品说明分析日期2015年10月30日项目分析结果ul/l 设备名称330kV主变（#3主变）氢H20氧O2/一氧化碳CO 2二氧化碳CO2141甲烷CH40.56乙烷C2H60乙烯C2H40丙烷C3H8/乙炔C2H20丙烯C3H6/总烃（C1+C2) 0.56结论正常备注审核：秦勤试验：江涛绝缘油质试验报告试验单位郝滩变试验原因送检委托日期2015年12月19日名称项目330kV主变（#2主变试验后）330kV主变（#3主变试验后）杂质无无游离碳无无水份mg/L 9.1 9.2 酸价KOH毫克/克油0.008 0.008 水溶性酸PH 5.4 5.4 闪点℃148 147介损tgÕ20℃90℃ 1.21% 1.20%击穿电压（kV）I 70 68II 67 69III 70 70IV 69 68V 71 70VI 69 69平均69.3 69结论合格合格审核：秦勤试验：江涛充油电器设备油中溶解气体色谱分析报告委托单位郝滩变分析原因送检取样日期2015年12月18日样品说明分析日期2015年12月18日项目分析结果ul/l 设备名称330kV主变（#2主变试验后）330kV主变（#3主变试验后）氢H20 0氧O2/ /一氧化碳CO 2 2二氧化碳CO2139 142甲烷CH40.54 0.56乙烷C2H60 0乙烯C2H40 0丙烷C3H8/ /乙炔C2H20 0丙烯C3H6/ /总烃（C1+C2) 0.54 0.56结论正常正常备注审核：秦勤试验：江涛试验单位郝滩变试验原因送检委托日期2015年10月30日名称项目330kV主变（#3主变有载调压注油后）AB C杂质无无无游离碳无无无水份mg/L 9.8 9.2 9.5 酸价KOH毫克/克油0.006 0.008 0.008 水溶性酸PH 5.4 5.4 5.4 闪点℃144 144 144介损tgÕ20℃90℃ 1.01% 1.11% 1.02%击穿电压（kV）I 68 66 67II 63 67 69III 66 68 66IV 69 64 69V 62 66 62VI 66 63 62 平均65.6 65.6 65.7 结论合格合格合格审核：秦勤试验：江涛试验单位郝滩变试验原因送检委托日期2015年11月6日名称项目330kV主变（#2主变有载调压注油后）A相B相C相杂质无无无游离碳无无无水份mg/L 9.3 9.5 9.3 酸价KOH毫克/克油0.008 0.008 0.008 水溶性酸PH 5.4 5.4 5.4 闪点℃142 144 144介损tgÕ20℃90℃ 1.15% 1.05% 1.08%击穿电压（kV）I 70 65 68II 64 66 69III 65 63 64IV 62 70 62V 62 64 65VI 66 62 69 平均64.8 65.0 66.1 结论合格合格合格审核：秦勤试验：江涛试验单位郝滩变试验原因送检委托日期2015年12月18日名称项目330kV主变（#2主变有载调压试验后）AB C杂质无无无游离碳无无无水份mg/L 9.8 9.8 9.8 酸价KOH毫克/克油0.006 0.006 0.006 水溶性酸PH 5.4 5.4 5.4 闪点℃144 144 144介损tgÕ20℃90℃ 1.02% 1.02% 1.02%击穿电压（kV）I 67 65 61II 65 70 68III 69 64 63IV 66 69 70V 63 65 65VI 67 60 63 平均66.1 65.5 65.0 结论合格合格合格审核：秦勤试验：江涛试验单位郝滩变试验原因送检委托日期2015年12月18日名称项目330kV主变（#3主变有载调压试验后）AB C杂质无无无游离碳无无无水份mg/L 9.5 9.3 9.5 酸价KOH毫克/克油0.004 0.006 0.006 水溶性酸PH 5.4 5.4 5.4 闪点℃144 142 144介损tgÕ20℃90℃ 1.05% 1.05% 1.05%击穿电压（kV）I 70 62 68II 64 69 64III 65 69 71IV 68 70 64V 63 61 68VI 69 65 64 平均66.5 66.0 66.5 结论合格合格合格审核：秦勤试验：江涛。

变压器油实验资料报告材料

/
/
乙炔C2H2
0
0
丙烯C3H6
/
/
总烃（C1+C2)
0.54
0.56
结论
正常
正常
备注
审核：勤试验：江涛
绝缘油质试验报告
试验单位
郝滩变
试验原因
送检
委托日期
2015年10月30日
名称
项目
330kV主变
（#3主变有载调压注油后）A
B
C
杂质
无
无
无
游离碳
无
无
无
水份mg/L
9.8
9.2
9.5
酸价KOH毫克/克油
90℃
1.15%
1.05%
1.08%
击
穿
电
压
（kV）
70
65
68
64
66
69
65
63
64
62
70
62
62
64
65
66
62
69
平均
64.8
65.0
66.1
结论
合格
合格
合格
审核：勤试验：江涛
绝缘油质试验报告
试验单位
郝滩变
试验原因
送检
委托日期
2015年12月18日
名称
项目
330kV主变
（#2主变有载调压试验后）A
结论
合格
审核：勤试验：江涛
充油电器设备油中溶解气体色谱分析报告
委托单位
郝滩变
分析原因
送检
取样日期
2015年10月30日
样品说明
分析日期

变压器油试验

通过绝缘油测试进行预防性维护预防性维护为确保变压器安全、可靠运行且降低维护成本，就必须通过一系列理化及电气性能测试以保证变压器绝缘油质量。

W-ACTI拥有逾25年关于液体绝缘材料试验及分析领域的经验，无论是矿物油、硅油、难燃类碳氢化合物或Askarel，W-ACTI均可提供所有测试的技术支持及相关指导。

绝缘油老化变压器油的绝缘强度及冷却能力因其老化程度而有较大差异。

其主要老化因素如下：氧化--变压器油氧化后生成诸如有机酸、酯、酚类化合物，并最终生成油泥。

油泥不仅显著降低绝缘油的绝缘强度，且直接影响变压器的散热能力。

污染--变压器油受到污染后，其绝缘强度也会发生显著变化。

其中最常见的因素是水分。

此外，游离的纤维素、金属颗粒等均会使绝缘油发生劣化。

热老化--负荷升高及/或环境温度升高造成变压器油温生高将加速绝缘油的老化进程。

W-ACTI提供的各项变压器油试验击穿电压,ASTM D-877,ASTM D-1816对变压器油均匀施加电压，当电压达到某一值时，变压器油遭受破坏而失去电阻、伴随着电弧的产生而发生导电，该电压值即为变压器油的击穿电压。

油的击穿电压是通过油的耐受电场能力反映油、特别是新油被污染情况和洁净程度的一个试验项目。

费休法)),ASTM D-1533B卡尔··费休法含水量(卡尔水分影响绝缘油的老化速度和绝缘性能。

W-ACTI采用完全由计算机自动控制的卡尔·费休滴定计确定油中的水分含量。

酸值,ASTM D-974变压器油中所含的酸性物质为无机酸和全部有机酸的总和。

随着变压器运行时间的增长，变压器油的酸值会逐渐升高，因而采用酸值判断油的老化程度非常灵敏。

界面张力（铂丝环测定法）,ASTM D-971变压器油的界面张力指变压器油与纯水间界面所具有的张力。

变压器油所含极性物质（亲水性物质）越少，油分子的极性越小，处于界面上的油分子和水分子间的作用力越小，因而界面张力越高。

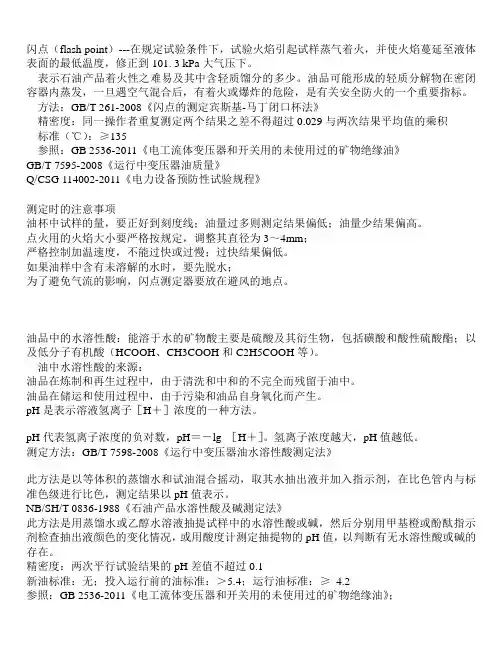

2变压器油试验相关知识

闪点（flash point）---在规定试验条件下，试验火焰引起试样蒸气着火，并使火焰蔓延至液体表面的最低温度，修正到101. 3 kPa大气压下。

表示石油产品着火性之难易及其中含轻质馏分的多少。

油品可能形成的轻质分解物在密闭容器内蒸发，一旦遇空气混合后，有着火或爆炸的危险，是有关安全防火的一个重要指标。

方法：GB/T 261-2008《闪点的测定宾斯基-马丁闭口杯法》精密度：同一操作者重复测定两个结果之差不得超过0.029与两次结果平均值的乘积标准（℃）：≥135参照：GB 2536-2011《电工流体变压器和开关用的未使用过的矿物绝缘油》GB/T 7595-2008《运行中变压器油质量》Q/CSG 114002-2011《电力设备预防性试验规程》测定时的注意事项油杯中试样的量，要正好到刻度线；油量过多则测定结果偏低；油量少结果偏高。

点火用的火焰大小要严格按规定，调整其直径为3～4mm；严格控制加温速度，不能过快或过慢；过快结果偏低。

如果油样中含有未溶解的水时，要先脱水；为了避免气流的影响，闪点测定器要放在避风的地点。

油品中的水溶性酸：能溶于水的矿物酸主要是硫酸及其衍生物，包括磺酸和酸性硫酸酯；以及低分子有机酸（HCOOH、CH3COOH和C2H5COOH等）。

油中水溶性酸的来源：油品在炼制和再生过程中，由于清洗和中和的不完全而残留于油中。

油品在储运和使用过程中，由于污染和油品自身氧化而产生。

pH是表示溶液氢离子［H＋］浓度的一种方法。

pH代表氢离子浓度的负对数，pH＝－lg ［H＋］。

氢离子浓度越大，pH值越低。

测定方法：GB/T 7598-2008《运行中变压器油水溶性酸测定法》此方法是以等体积的蒸馏水和试油混合摇动，取其水抽出液并加入指示剂，在比色管内与标准色级进行比色，测定结果以pH值表示。

NB/SH/T 0836-1988《石油产品水溶性酸及碱测定法》此方法是用蒸馏水或乙醇水溶液抽提试样中的水溶性酸或碱，然后分别用甲基橙或酚酞指示剂检查抽出液颜色的变化情况，或用酸度计测定抽提物的pH值，以判断有无水溶性酸或碱的存在。

绝缘油常规试验培训

•
绝缘油的常规试验项目
• 实验步骤：1、在没有通电的情况下取出油杯。2 、将油品倒至油杯没过电极处，平稳放臵耐压机内。3、合好绝缘盖，静止15分钟。4、接通电源，按下“升压”键，升压灯亮开始测试。测试结束后，按下“降压”键，降压灯亮。仪器显示回零后，切断电源。用干燥的玻璃棒在电极间搅动。5、同一油品测试5次，每次间隔5分钟。取5次平均值做为该试油耐压值。6、试验结束后切断电源，并将油杯中充满干燥合格的变压器油。 • 影响绝缘油因素：1、水分 2、温度 3、固体杂质 4、不同试验条件对击穿电压的影响（a，电极形状 b，电极距离 c，升压速度）
• • • •
绝缘油的常规试验项目
• 水分 • 水分是影响变压器设备绝缘老化的重要原因之一。变压器油和绝缘材料中含水分量增加，直接导致绝缘性能下降并会促使油老化，影响设备运行的可靠性和使用寿命。对水分进行严格的监督，是保证设备安全运行必不可少的一个试验项目 • 水分其超极限值根据设备电压等级的不同而不同。330KV—500KV、220KV、110KV及以下的设备其超极限值依次为>15mg/l、>25mg/l、 >35mg/l 。可能原因有二：设备密封不严，由外界空气中的水分侵入；设备超温运行，导致固体绝缘老化或油质劣化较深。水分超出极限值应采取如下对策：更换呼吸器内干燥剂；降低运行温度；采用真空滤油处理。
绝缘油的常规试验项目
• • • • • • • • • SKS-06型石油产品全自动酸值仪操作规程 1、检查中和液、萃取液瓶中液体是否足够 2、打开电源开关 3、点击“进入”按纽 4、打开测量室盖 5、点击“排气”按纽 6、将空杯放在“F”杯座上 7、点击“萃取液通道排气”按纽，直到通道液体均匀流出 8、点击“中和液通道排气”按纽，直到通道液体均匀流出 9、点击“返回”按纽，在屏面上进行设臵 10、将干净空样品杯放在“A” “B”杯座上 11、点击 “测量”按纽进行测量，等待测量自动结束 12、取出样品杯倒掉废液

电力变压器绝缘油试验方法及步骤基础知识讲解

验方法.doc
思考题
1、绝缘油的作用 2、标准代号表示的意义 3、我国在新变压器油方面有哪些标准？ 4、学会查阅标准、应用标准
三、充油电气设备对变压器油的要求充油电气设备对变压器油的基本要求是：具有较高的介电强度，以适应不同的工作电压，具有较低的粘度，以满足循环对流和传热需要，具有较高的闪点温度，以满足防火要求，
具有足够的低温性能，以抵御设备可能遇到的低温环境，具有良好的抗氧化能力，以保证油品有较长的使用寿命。
化学特性：成分组成特性、水溶性酸、酸值、水分、活性硫、氧化安定性
物理特性：外观、密度、粘度、倾点（凝点）、闪点、界面张力、颗粒度、比色散、苯胺点
电气性能：击穿电压（绝缘强度）、介质损耗因素、体积电阻率、析气性
（5）电力变压器分接开关：在电力系统，为了使变压器的输出电压控制在允许变化的范围内，变压器的原边绕组匝数要求在一定范围内调节，因而原绕组一般备有抽头，称为分接头。利用开关与不同接头连接，可改变原绕组的匝数，达到调节电压的目的。分接开关分为有载调压分接开关和无载调压分接开关。
（6）电力变压器绝缘套管：装在变压器的油箱盖上,作用是把线圈引线端头从油箱中引出，并使引线与油箱绝缘。电压低于 1KV采用瓷质绝缘套管，电压在10-35KV采用充气或充油套管，电压高于110KV采用电容式套管。
同心式绕组1-高压绕组 2-低压绕组
二、变压器附件
电力变压器的附件有油箱、油枕、分接开关、安全气道、绝缘套管等。电力变压器的附件作用是保证变压器的安全和可靠运行。
（1）电力变压器油箱：即油浸式变压器的外壳，用于散热，保护器身（变压器的器身放在油箱内），箱中有用来绝缘的变压器油。
1-油箱； 2-储油柜； 3-气体继电器； 4-安全气道

变压器油试验与取样

变压器油试验与取样摘要：本文介绍了变压器中大量使用的绝缘油的试验项目：击穿电压和介质损失因数，并且对试验结果的准确性产生较大影响的取样环节做了详细的说明。

关键词：变压器油；试验；取样变压器油是将石油中润滑油馏分进行各种化学和物理精制后调入有关添加剂而成的一种矿物绝缘油。

尽管变压器油用于油浸式变压器、互感器、电抗器等多种设备中，但它和变压器的的关系最为密切。

首先，变压器是所有电器设备中最早使用变压器油的。

其次变压器中使用变压器油的数量比其他电气设备中使用的变压器油多得多。

随着电力变压器朝超高压大容量方向发展，变压器的绝对体积也在逐渐增大，用油量也在不断增加。

变压器油始终占据着变压器液体介质的统治地位。

变压器油和变压器的这种密切关系是由变压器油下列的独特功能决定的：绝缘强度高；冷却效果好；将纤维素和其他材料的氧含量减少到最低程度。

1变压器油试验的意义为确保变压器安全可靠运行，变压器油必须充分发挥其前述功能，而要确保变压器油的功能，就要保证变压器油的质量，也就必须对变压器油做各种试验。

这就是变压器油试验的意义。

随着超高压大容量变压器的不断发展，变压器油试验也就越来越重要了，目前已成为变压器的一项必不可少的试验项目。

下面介绍两种常见的变压器油试验：击穿电压和介质损失因数2试验内容2.1击穿电压对于变压器油均匀施加电压，当电压达到某一值时，变压器油将遭受破坏而失去电阻、伴随着电弧的产生而发生导电，这一电压叫做变压器油的击穿电压，常用kV表示。

击穿电压和试验条件紧密相关，这些条件包括：施加电压的波形、频率、峰值因数、试验变压器的短路电流、电极的形状、电极间距离、电极表面形状、油杯容积、升压速度、试验时的温度、湿度。

由于平行试验分散性大，故一般要做几次试验，取所有结果的平均值。

这样，从油倒入油杯到首次击穿的时间、每次击穿的间隔时间、间隔期间内是否搅拌油样也都影响试验结果，成为必须严加控制的试验条件。

在所有这些条件中，电极的形状、电极间距、电极表面状况对试验结果影响最为明显。

变压器绝缘试验

第七章变压器绝缘试验第一节变压器绝缘结构变压器是电力系统中的重要设备，而且用量很大，升压、降压及配电等都要用到变压器，每千瓦的发电设备往往需要有5—8kVA的变压器与之配套使用。

目前，除了采用少量干式变压Array器外，广泛采用的是油浸电力变压器。

其中绝缘油起着散热和绝缘的双重作用。

每台油浸电力变压器都要用大量的油、纸等绝缘材料。

相对于变压器中用的硅钢片、铜或铝线而言，油、纸绝缘材料的耐热性和寿命为最低。

根据110kV及以上的电力变压器的93次事故分析情况看，电力变压器发生绝缘事故要占4／5以上，可见变压器绝缘的正确设计、制造、维护与试验是保证电力系统安全运行的重要环节。

这93次变压器事故部位分析表见表7—1。

通常将变压器油箱以外的空气绝缘称为外绝缘；而在油箱以内的绝缘，包括绝缘油以及浸在油里的纸板等都属于内绝缘。

内绝缘又常分为主绝缘及纵绝缘，它们分别是指绕组对地(包括相问)及绕组内部的绝缘。

变压器绝缘的分类见图7—l。

一、变压器绝缘工作条件1．电气性能要求为了使变压器能在额定电压下长期运行，而且能耐受住可能出现的各种过电压，国家标准中规定了各种变压器的耐压试验项目。

其中1min交流耐压试验主要是检验主绝缘，而冲击耐压试验对纵绝缘的检验较严。

但由于进行冲击耐压试验较复杂，即使在变压器厂里往往也只是在型式试验时进行，而在例行试验时仅进行感应耐压等试验项目，显然它对纵绝缘的考核不如冲击耐压那样严格。

在运行中的交接及预防性试验，主要是测量绝缘电阻、泄漏电流、介质损耗角、气相色谱分析等。

这些试验项目对发现绝缘油的性能变化还是相当灵敏的。

现在电力变压器主要采用油一屏障绝缘，所以绝缘油的性能在其中起着很重要的作用。

如国外某765kV系统在1969~1971年间，有4台变压器、3台电抗器发生事故，就是与油的绝缘性能不好有很大关系。

2．机械性能要求当变压器绕组有电流流过时，电流与漏磁通的相互作用便产生电磁力。

变压器绝缘油耐压试验

中国一冶自动化部电气设备调试（电08-29）变压器绝缘油工频耐压试验试验记录
单位工程名称：广州JFE钢板有限公司180万吨冷轧项目连退热镀锌线工程编号：
分部工程名称：出口电气室施工图号：
1.试验标准: 变压器绝缘油击穿电压：35KV及以下电压等级：
2.5mm，≥35KV
2.运行电压10 千伏环境温度26 ℃湿度70 % 天气晴
3.试验试验电压频率50 Hz，放电间隙2.5mm
4.实验过程
试验油杯容量1.5L,油样取自准备注入变压器的新油,
试验导体截面300㎜2，间距2.5mm
试验升压速度3KV/s
第一次击穿电压37.5KV
第二次击穿电压36.0KV
第三次击穿电压38.5KV
5.结论
耐压试验合格
工程负责人：调试员：
日期：2010 年11 月8 日。

电力变压器绝缘油资料

第 9 部分
性状颜色
物理和化学性质
粘稠液体 <0.5
中国石油
Petro25X/45X 电气绝缘油
Page2 of 4
气味倾点初馏点密度，20℃ 闪点, 闭口自燃点水中溶解性有机溶剂中溶解性粘度，40℃ 分解温度 DMSO 抽出物(IP346)
无味 <-45℃ >280℃ 878kg/m3 144℃ >270℃ 不溶可溶 10.01 mm2/s >320℃
<3%
第 10 部分稳定性和反应活性
稳定性避免分解产物的危险性
在通常环境下稳定，高于 320℃开始分解。过热或强氧化剂。可燃气体，而且可能有害。从 270℃起至分解发生前，如果空气存在毒性试验
吸入口服皮肤接触眼睛接触致敏
现有研究表明 LD50 口服和皮肤接触>5g/kg，可以认为急性毒性较低。长时间和重复吸入高温下产生的蒸气或雾可能会刺激呼吸道。可能导致恶心甚至呕吐和腹泻。长时间和重复接触可能导致皮肤脱脂且并发刺激反应。会引起发红和短暂疼痛。研究表明无致敏迹象。
第 4 部分急救措施
吸入
皮肤接触
眼睛接触吞服
如果吸入雾、烟或蒸气引起刺激反应，立即转移到新鲜空气处。如果呼吸困难可进行吸氧。如症状未缓解，请与医生联系。立即脱去被污染的衣物和附着物，用香皂和大量水清洗。如果发生刺激反应，请与医生联系。用大量的水清洗。如果发生刺激反应，请与医生联系。用水清洗口腔。如果吞下量较大请与医生联系。不要进行催吐。
中国石油
Petro25X/45X 电气绝缘油
Page1 of 4
第 5 部分救火措施
合适的灭火剂不能使用的灭火剂:

变压器油、绝缘油介电强度测定方案

绝缘油介电强度测定方案本方法适用于验收20℃时粘度不大于50毫米2/秒的各种绝缘油。

例如: 变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验。

它是用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干操和过滤是否适宜。

本方案是参照采用国家标准GB/T 507-86 《绝缘油介电强度测定法》、GB/T 4756 《石油和液体石油产品取样法( 手工法)》、GB2536-90 《变压器油》制订的。

1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿。

测量值与所用的测量设备和采用的方法有很大关系。

2 仪器2.1 变压器2.1.1 试验电压是从交流(50Hz) 的低压电源供电的一个升压变压器得到的。

通过手调或自动控制装置逐渐增加初级线圈电压，经升压后的次级线圈电压施加于试验油杯的电极上。

该电压应是一近似正弦的波形，其峰值因数应在2U 士5 % 范围。

2.1.2 变压器和相配的装置应能在电压大于15千伏时产生一个20毫安的最小短路电流。

2.2 保护装置2.1.1 装置应良好接地。

2.1.2 进行试验时尽可能防止产生高频振荡.2.1.3 了保护设备和避免试油在击穿瞬间的分解，可与试验油杯申联一个电阻，以限制击穿电流。

2.1.4 高压变压器的初级电路上接一个断路器，这个断路器能在试样击穿后不超过0.02秒的时间内因试样的击穿电流作用而动作。

断路器接一个无电压释放线圈以保护设备。

2.3 电压调节电压调节可用下列设备之一来实现，电压调节最好采用自动升压系统，因为手动调节不易得到要求的匀速升压。

2.3.1 变比自耦变压器2.3.2 电阻分压器2.3.3 发电机磁场调节2.3.4 感应调节器2.4 试验电压的测量试验电压值是电压的有效值，即电压峰值除以2。

电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的愉入端或输出端来测量。

变压器油检测项目

变压器油检测项目1凝固点;2含水量;3界面张力;4酸值;5水溶性酸碱度; 6击穿电压;7闪点;8体积电阻率;9 介损10 色谱分析 11绝缘油中糠醛含量分析变压器油的检测项目及试验意义1 外观：检查运行油的外观,可以发现油中不溶性油泥、纤维和脏物存在;在常规试验中,应有此项目的记载;2 颜色：新变压器油一般是无色或淡黄色,运行中颜色会逐渐加深,但正常情况下这种变化趋势比较缓慢;若油品颜色急剧加深,则应调查是否设备有过负荷现象或过热情况出现;如其他有关特性试验项目均符合要求,可以继续运行,但应加强监视;3 水分：水分是影响变压器设备绝缘老化的重要原因之一;变压器油和绝缘材料中含水量增加,直接导致绝缘性能下降并会促使油老化,影响设备运行的可靠性和使用寿命;对水分进行严格的监督,是保证设备安全运行必不可少的一个试验项目;4 酸值：油中所含酸性产物会使油的导电性增高,降低油的绝缘性能,在运行温度较高时如80℃以上还会促使固体纤维质绝缘材料老化和造成腐蚀,缩短设备使用寿命;由于油中酸值可反映出油质的老化情况,所以加强酸值的监督,对于采取正确的维护措施是很重要的;5 氧化安定性：变压器油的氧化安定性试验是评价其使用寿命的一种重要手段;由于国产油氧化安定性较好,且又添加了抗氧化剂,所以通常只对新油进行此项目试验,但对于进口油,特别是不含抗氧化剂的油,除对新油进行试验外,在运行若干年后也应进行此项试验,以便采取适当的维护措施,延长使用寿命;6 击穿电压：变压器油的击穿电压是检验变压器油耐受极限电应力情况,是一项非常重要的监督手段,通常情况下,它主要取决于被污染的程度,但当油中水分较高或含有杂质颗粒时,对击穿电压影响较大;7 介质损耗因数：介质损耗因数对判断变压器油的老化与污染程度是很敏感的;新油中所含极性杂质少,所以介质损耗因数也甚微小,一般仅有%～%数量级;但由于氧化或过热而引起油质老化时,或混入其他杂质时,所生成的极性杂质和带电胶体物质逐渐增多,介质损耗因数也就会随之增加,在油的老化产物甚微,用化学方法尚不能察觉时,介质损耗因数就已能明显的分辨出来;因此介质损耗因数的测定是变压器油检验监督的常用手段,具有特殊的意义;8 界面张力：油水之间界面张力的测定是检查油中含有因老化而产生的可溶性极性杂质的一种间接有效的方法;油在初期老化阶段,界面张力的变化是相当迅速的,到老化中期,其变化速度也就降低;而油泥生成则明显增加,因此,此方法也可对生成油泥的趋势做出可靠的判断;9油泥：此法是检查运行油中尚处于溶解或胶体状态下在加入正庚烷时,可以从油中沉析出来的油泥沉积物;由于油泥在新油和老化油中的溶解度不同,当老化油中渗入新油时,油泥便会沉析出来,油泥的沉积将会影响设备的散热性能,同时还对固体绝缘材料和金属造成严重的腐蚀,导致绝缘性能下降,危害性较大,因此,以大于5%的比例混油时,必须进行油泥析出试验;10 闪点：闪点对运行油的监督是必不可少的项目;闪点降低表示油中有挥发性可燃气体产生;这些可燃气体往往是由于电气设备局部过热,电弧放电造成绝缘油在高温下热裂解而产生的;通过闪点的测定可以及时发现设备的故障;同时对新充入设备及检修处理后的变压器油来说,测定闪点也可防止或发现是否混入了轻质馏份的油品,从而保障设备的安全运行;11 油中气体组分含量：油中可燃气体一般都是由于设备的局部过热或放电分解而产生的;产生可燃气体的原因如不及时查明和消除,对设备的安全运行是十分危险的;因此采用气相色谱法测定油中气体组分,对于消除变压器的潜伏性故障是十分有效的;该项目是变压器油运行监督中一项必不可少的检测内容12 水溶性酸：变压器油在氧化初级阶段一般易生成低分子有机酸,如甲酸、乙酸等,因为这些酸的水溶性较好,当油中水溶性酸含量增加即pH 值降低,油中又含有水时,会使固体绝缘材料和金属产生腐蚀,并降低电气设备的绝缘性能,缩短设备的使用寿命;13凝点1：根据我国的气候条件,变压器油是按低温性能划分牌号;如10、25、45 三种牌号系指凝点分别为-10、-25、-45℃;所以对新油的验收以及不同牌号油的混用,凝点的测定是必要的;14 体积电阻率：变压器油的体积电阻率同介质损耗因数一样,可以判断变压器油的老化程度与污染程度;油中的水分、污染杂质和酸性产物均可影响电阻率的降低;。

绝缘油耐压试验标准

绝缘油耐压试验标准
绝缘油是电力设备中常用的一种绝缘介质，其性能直接关系到设备的安全可靠
运行。

为了确保绝缘油的质量，需要对其进行耐压试验，以验证其在高压条件下的绝缘性能。

绝缘油耐压试验标准是对绝缘油进行质量检测的重要依据，下面将介绍绝缘油耐压试验标准的相关内容。

首先，绝缘油耐压试验标准应包括测试的具体方法和要求。

在进行绝缘油的耐
压试验时，应该采用什么样的测试设备，测试过程中需要注意哪些细节，测试的具体步骤和要求等都应该在标准中明确规定，以确保测试结果的准确性和可比性。

其次，绝缘油耐压试验标准还应包括测试的参数和指标。

在进行绝缘油的耐压
试验时，需要针对不同类型的绝缘油制定相应的测试参数和指标，如测试的电压、温度、时间等，以及测试结果的判定标准，这些都应该在标准中进行详细说明，以便实际测试时能够按照标准进行操作。

另外，绝缘油耐压试验标准还应包括测试结果的评定和报告要求。

在进行绝缘
油的耐压试验后，需要对测试结果进行评定，并按照标准规定的要求进行结果报告，报告中应包括测试的具体条件、测试结果及评定，以及测试过程中可能存在的问题和建议等内容，以便后续的数据分析和使用。

综上所述，绝缘油耐压试验标准是对绝缘油进行质量检测的重要依据，其内容
应包括测试的具体方法和要求、测试的参数和指标，以及测试结果的评定和报告要求等内容。

只有严格按照标准进行测试，才能确保绝缘油的质量达到要求，保障电力设备的安全运行。
