给水排水管网工程
给排水管网施工方案
给排水管网施工方案目录一、工程概况(一)总体概况(二)施工现场概况(三)排水管道概况(四)编制依据(五)主要技术指标二、排水主要分部分项工程施工方法(一)施工测量(二)沟槽开挖(三)增强聚丙烯管(FRPP)管网施工(四)检查井施工(五)管道闭水及回填三、排水主要分部分项工程施工方法(一)施测方法(二)沟槽开挖的施工方法(三)阀门及阀门井:(四)管道水压试验(五)管道回填四、施工进度计划(一)总工期安排(二)进度计划保证第1页五、施工质量专项技术保障措施(一)测量工程技术措施(二)管网工程技术措施六、安全生产保证措施(一)建立安全文明施工目标(二)安全生产组织机构(三)施工安全保证系统(四)施工现场安全技术保证措施七、文明施工保证步伐(一)施工现场管理(二)施工工地现场进场材料堆放规范化八、季节性施工保证措施(一)雨季施工保护措施(二)汛期、台风季节保护措施(三)夜间施工步伐1、工程概况(一)总体概况工业园区临港园拆迁安置区位于渠口镇东北部,临港园的中部,距离赵家工业园区约8公里;东邻临港园公建用地,南接临港园主干道,西靠临港园工业用地,北为临港园居住用地。
本次市政道路建设工程共新建9条市政道路,其概况如下:1号、2号、3号与4号道路全长均为500.645m ,为城市支路,设计第2页车速20km/h,双向两车道,标准路幅宽度为16m。
1-2与3-4号路道路全长均为70.01m,为城市支路,设计车速20km/h,双向两车道,标准路幅宽度为12m。
C4号路道路全长为500.645m,为城市支路,设计车速30km/h,双向四车道,标准路幅宽度为20m。
C5与C6号路道路全长均为368.525m,为城市歧路,设想车速30km/h,双向四车道,标准路幅宽度为20m。
(二)施工现场概况经现场踏勘,本工程已完成三通一平,资料、机械的进场比较便利。
(三)排水管道概况表1聚丙烯(PP)树脂的材料性能要求检验方法GB/T6111-2003序号1项目耐内压(80℃,环应力4.2MPa,无破裂、无渗漏140h)第3页234耐内压(95℃,环应力2.5MPa,140h)熔体质量流动速率(2.16kg 230℃)热稳定性(200℃)密度表2采用a型密封头MFR≤≥8min≥3GB/T3682-2000GB/T-1998公称环刚度等级单位为千牛顿每平方米SN8级别SN4环刚度≥表3SN10SN1616管材的尺寸单位为毫米最小均匀内径公称尺寸DN/IDDN200DN225DN300DN400DN500DN600DN800DN1000dim,min最均壁厚em,min最小承口深度A min195220294392490585785985现浇混凝土包封连接(四)编制依据1、工业园区临港移民生态园居民拆迁安置区一期市政工程施工合同。
城市给排水管网工程施工
城市给排水管网工程施工工程简介:城市给排水管网工程是指为了满足城市居民的生活用水需求和污水排放,建设与管理一个完善的管道系统的工程项目。
一、前期准备工作在施工前,需要进行详细的前期准备工作,包括但不限于以下几个方面:1. 工程规划首先,需要对工程进行详细规划,确定工程的范围、管道的布局、管径大小等参数。
规划要充分考虑市政规划、交通状况、地质条件等因素,并与相关部门进行沟通和协调,确保工程的可行性。
2. 土地征用和审批在确定工程范围后,需要进行土地征用和审批手续。
这包括与相关土地所有者进行谈判、签订合同,同时需向主管部门提交土地征用申请,并按照程序进行审批,确保合法土地使用权。
3. 环境影响评估城市给排水管网工程对环境有一定的影响,因此需要进行环境影响评估。
通过评估,可以及时发现和解决工程可能产生的环境问题,并采取相应的改善和保护措施,确保工程的可持续发展。
二、施工过程城市给排水管网工程的施工过程可以分为以下几个阶段:1. 管道铺设首先,需要进行管道的铺设工作。
具体方法包括开挖沟槽、敷设管道、连接接口等。
在进行铺设过程中,需要注意管道的坡度、深度等要求,确保排水顺畅,并采取保护措施,防止地质灾害和其他不良情况的发生。
2. 管道连接在管道铺设完成后,需要进行管道的连接工作。
连接主要包括焊接、螺纹连接等方式,确保管道的密封性和可靠性。
同时,还需进行压力测试和漏水检测等工作,确保管道的质量符合要求。
3. 沉管施工针对需要跨越河流、铁路等特殊区域的管道,常采用沉管施工方式。
具体而言,是通过将管道组装成一段一段的沉管,再降落到事先挖好的沟槽中,最后进行接口密封和相关配套工程,确保施工质量和工程安全。
三、交付和验收在施工完成后,需要进行工程的交付和验收工作。
交付包括相关文件和资料的移交,提供使用和运维指导等。
验收主要检查工程的设计要求、施工质量和安全防护等方面,确保工程符合相关标准和规范,达到预期效果。
总结:城市给排水管网工程的施工需要进行详细的规划和准备工作,包括工程规划、土地征用和环境影响评估等。
浅析室外给排水管网工程施工方法及要点
浅析室外给排水管网工程施工方法及要点室外给排水管网工程是指在室外环境中进行的给水管道和排水管道的建设工程。
它是城市基础设施的重要组成部分,是城市正常运转和居民生活的基本保障。
室外给排水管网工程的施工方法及要点主要有以下几方面:一、施工方法1.勘察设计:在进行室外给排水管网工程施工前,首先要进行详细的勘察设计工作。
这包括对施工地区的地质、水文、地形等进行调查,确定最佳的给排水管道布置方案。
同时要编制详细的施工图纸和工程量清单,明确施工的具体要求和工序。
2.材料采购:在施工前,需要提前进行材料的采购工作。
根据设计要求和实际情况,选购合适的管道材料、管件等。
同时要保证材料的质量和数量,以确保施工的顺利进行。
3.基坑开挖:室外给排水管道需要埋设在地下,因此需要先进行基坑的开挖工作。
在开挖前要进行地质勘察,确定地下的土壤和岩石的情况。
开挖时要注意坑壁的支护,避免坍塌和泥水浸泡。
4.管道铺设:在进行管道铺设前,要先做好排水井、检查井等设施的施工。
然后按照设计图纸的要求,进行管道的铺设工作。
在铺设过程中要注意管道的水平、垂直和平整度的控制,确保管道的质量和安全性。
5.接口连接:管道铺设完成后,还需要进行接口连接的工作。
这包括管道与管道之间的连接,以及管道与井室之间的连接。
连接时要注意选择适合的管件和密封材料,确保连接的牢固和密封性。
6.压力试验:在管道铺设和接口连接完成后,还需要进行压力试验。
通过施加一定的水压,检测管道和接口的密封性。
试验时要严格按照规定的压力和时间要求进行操作,确保管道的质量。
7.完成工程:经过以上的工序,室外给排水管网工程的施工基本完成。
最后还需要进行工程验收和资料整理,确保工程质量和安全。
二、要点1.安全第一:在进行室外给排水管网工程施工时,安全要放在第一位。
施工人员要戴好安全帽、安全鞋等防护装备,严格遵守施工现场的安全规范和操作规程。
2.质量控制:管道的质量是室外给排水管网工程的核心要点之一。
给水排水管网工程规划
管网系统与其他基础设施的协同规划
交通设施
在规划过程中,充分考虑管网系 统与交通设施的协同,避免相互
干扰和冲突。
电力设施
管网系统的规划应与电力设施的布 局相协调,确保管网建设和电力设 施的安全运行。
通信设施
在规划过程中,应考虑管网系统与 通信设施的协同,为城市信息化建 设提供保障。
管网系统的智能化与信息化规划
给水排水管网工程规划
• 引言 • 给水系统规划 • 排水系统规划 • 管网系统整合规划 • 案例分析 • 结论与建议
01
引言
主题简介
给水排水管网工程规划是对城市或区 域给水排水系统的全面规划和设计, 旨在确保供水安全、排水顺畅,促进 城市可持续发展。
给水排水管网工程规划涉及水源选择 、水量预测、管网布局、污水处理等 多个方面,需要综合考虑自然环境、 社会经济和工程技术等因素。
04
管网系统整合规划
给水与排水管网的整合规划
统一规划
将给水与排水管网作为一 个整体进行规划,确保两 者之间的协调性和互补性。
分区规划
根据地区特点和水资源条 件,将给水与排水管网划 分为不同的区域,进行有 针对性的规划。
资源共享
在规划过程中,充分考虑 给水与排水管网的共用设 施和资源,实现资源共享 和优化配置。
03
排水系统规划
污水排放与处理需求分析
1 2
污水排放量预测
根据城市人口规模、经济发展状况等因素,预测 未来污水排放量,为排水系统规划提供依据。
污水处理标准
根据国家或地方的相关法律法规,明确污水处理 后应达到的排放标准,确保水质安全。
3
污染负荷评估
对城市主要污染源进行调查和分析,评估各类污 染物的排放量及对环境的影响程度。
给水排水管道工程全套课件演示文稿
中国用水量变化(1949-2004 )
( x 108m3/yr)
6000 5000 4000 3000 2000 1000 0 1949 1957 1965 1980 1993 1997 2000 2004
总用水量
农业用水
工业用水
城市用水
中国年平均降雨量(水资源量)约60000亿m3; 地表水资源量26000亿m3 。
上海市中心城区供水管网管道长度 ( DN75以上km)和日平均用水量增长
10000 8000 6000 4000 2430 2000 0 208.71490 1950 841 7445 5000 5400 9445
1975
管道长度km
2000 日平均用水量(千m3)
2005
输配水管渠
城市给水排水系统过程
城市道路地下管 网系统图
城 市 污 水 系 统 规 划 图
城 市 雨 水 排 水 分 区 规 划 图
给水排水管网系统
定义: 输送和配给供水、收集和输送废水的管道网络 (water and wastewater pipe networks) 。是给水排水工程系统的重要 组成部分,管网系统的建设投资占给水排水工程建设总 投资的60-70%左右。 给水管网(上水管道)(water supply pipe networks, water distribution system) :输送和配给供水的管道网 络。 排水管网(污水沟道、下水道) (sewer networks, sewer systems) :收集和输送污水的管道网络。 雨水管网(雨水沟道) (storm sewer networks, storm sewer system) :收集和输送雨水的管道网络。

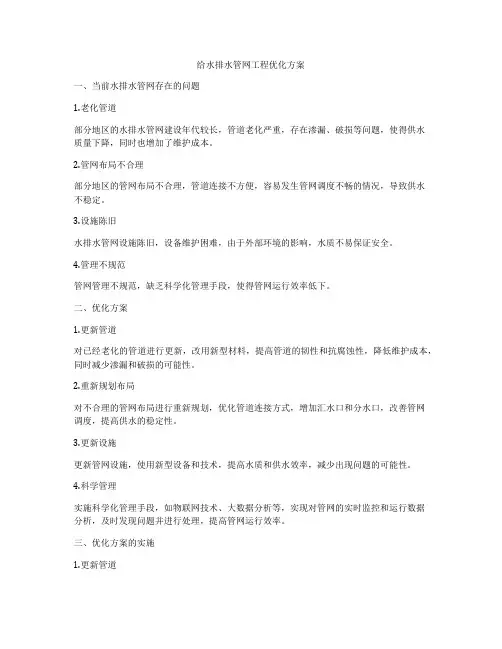

给水排水管网工程优化方案
给水排水管网工程优化方案一、当前水排水管网存在的问题1.老化管道部分地区的水排水管网建设年代较长,管道老化严重,存在渗漏、破损等问题,使得供水质量下降,同时也增加了维护成本。
2.管网布局不合理部分地区的管网布局不合理,管道连接不方便,容易发生管网调度不畅的情况,导致供水不稳定。
3.设施陈旧水排水管网设施陈旧,设备维护困难,由于外部环境的影响,水质不易保证安全。
4.管理不规范管网管理不规范,缺乏科学化管理手段,使得管网运行效率低下。
二、优化方案1.更新管道对已经老化的管道进行更新,改用新型材料,提高管道的韧性和抗腐蚀性,降低维护成本,同时减少渗漏和破损的可能性。
2.重新规划布局对不合理的管网布局进行重新规划,优化管道连接方式,增加汇水口和分水口,改善管网调度,提高供水的稳定性。
3.更新设施更新管网设施,使用新型设备和技术,提高水质和供水效率,减少出现问题的可能性。
4.科学管理实施科学化管理手段,如物联网技术、大数据分析等,实现对管网的实时监控和运行数据分析,及时发现问题并进行处理,提高管网运行效率。
三、优化方案的实施1.更新管道在管线更新过程中,可以采用替换老化管道的方式进行改造,也可以采用局部修复的方式切实寻找和消除管道漏点、管道内壁缓慢渗漏或渗漏,使用新型材料进行表面封闭或原位粘结材料修复,进而提升管道的使用寿命。
此外,可以采用全浸热镀锌、、高压钢塑管等耐腐蚀的新型材料,以提高管道的抗腐蚀能力,降低维护成本。
2.重新规划布局重新规划布局的方式可以通过建设新的调节水厂和储水设施,完善调度终端,增加管网的调度能力和供水的稳定性。
3.更新设施更新设施可以逐步更新水泵、调度设备,采用先进的水处理技术,如反渗透、臭氧等技术,提高水质和供水效率,同时减少出现问题的可能性。
4.科学管理在管网实施物联网技术和大数据分析的基础上,可以实现对管网的实时监控和运行数据分析,及时发现问题并进行处理,提高管网运行效率。
给排水管网施工方案
给排水管网施工方案排水管网施工方案一、工程概况本工程是为解决某个小区内排水管网老化、渗漏等问题,重新施工一套排水管网的工程。
本工程包括雨水管网和污水管网。
二、设计方案1. 管网布置根据小区地势和排水需求,将污水管网和雨水管网分开布置。
污水管网布置在低洼地区,以便收集和排除污水。
雨水管网布置在高处,用于排放雨水。
2. 材料选用污水管网采用钢管作为主要管道材料,具有耐腐蚀、耐压力强的特点。
雨水管网采用PVC管材,具有耐腐蚀、耐磨损的特点。
3. 施工工艺(1)前期准备:组织工人清理施工区域,清除沟渠内的杂物和垃圾,保持施工区域的整洁。
(2)挖沟:根据设计要求,在地面上挖掘相应深度的沟渠,保持沟底平整。
(3)安装管道:根据设计方案,将管道逐段连接,并在连接处进行密封处理。
(4)埋管:将安装好的管道逐段安放入挖好的沟渠中,保持管道与地面间的间隙,用土方进行埋土固定。
(5)压力测试:在安装完成后,对管道进行压力测试,检查是否存在渗漏和压力不稳定等问题。
(6)竣工验收:在测试合格后,对整个工程进行竣工验收,确认工程质量符合要求。
三、安全措施1. 安排专人负责安全管理工作,对施工现场进行严格监督和管理。
2. 确保工人佩戴安全帽、防护眼镜等个人防护用品,并进行必要的培训。
3. 在施工现场设置明显的安全警示标志,提醒工人注意安全。
4. 检查施工设备和工具的安全性能,确保其符合使用要求,并做好设备维护和保养工作。
四、环保措施1. 严格执行施工期间的环境保护要求,避免土壤、水源、空气等受到污染。
2. 在施工现场设置沉淀池和雨水收集设施,对施工过程中的大量泥浆和雨水进行收集和处理。
3. 根据施工需要,合理使用水资源,减少水的浪费,并加强废水的处理和回用。
4. 在施工现场设置垃圾分类桶和垃圾收集设施,对施工产生的垃圾进行分类处理。
五、质量管理1. 严格执行相关标准和规范,确保施工材料和工艺符合要求。
2. 加强施工现场巡视和检查,及时发现和解决质量问题。
给水排水管网工程规划
A2
A (1 i%)2
第n年:
An
A (1 i%) n
9
二、动态年计算费用法
为保证资金现值P得到回收,则有:
P
( A1 A2 An )
[A (1 i%)
A (1 i%)2
A (1 i%)n
]
(1 i%)n 1 i%(1 i%)n
A
A P i%(1 i%)n P
程费用作为目标函数,将工程技术要求作为约束条件,通过 数学最优化求解计算,使目标函数达到最优解。 通过多方案的比较,从有限个方案中寻求经济效果最佳者, 称为方案比较法,或对比分析法。 工程规划方案的技术经济分析是在技术上满足工程建设目标 的条件下,计算方案的经济费用。通常采用工程项目的年计 算费用值表达,即年平均费用值最低的工程方案为最佳方案。
26
三、给水管网定线
给水管网定线是指地形平面图上确定管线的走向和位置。 定线一般只限于管网的干管以及干管之间的连接管,不
包括从干管到用户的分配管和接到用户的进水管。 干管:管径大,用以输水到各地区; 分配管:管径较小,用以从干管取水供给用户和消火栓;
(消防流量确定其最小管径) 城市给水管网定线取决于城市平面布置,供水区的地形,
最高时用水量与平均时用水量的比值,称为时变化系数,
记作 K,h
Kh
24 Qh Qd
14
一、用水量及其变化
2)用水量变化曲线 用水量变化系数只能表示一段时间内最高用水量与平均用水
量的比值,要表示更详细的用水量变化情况,就要用到用水 量变化曲线。用水量变化曲线主要用于表示用水量在一天中 24小时的变化情况。 绘制24小时用水量变化曲线,用横坐标表示时间,纵坐标为 每小时用水量占全日用水量百分数。这种相对表示法便于相 近城镇或系统相互参考。 用水量变化规律一般是根据用水量历史数据统计求得,在无 历史数据时,可以参考附近城市的实际资料确定。
第二章给水排水管网工程规划
(1)按照城市总体规划,结合实际布置 (2)主次明确 (3)尽量缩短管线长度 (4)协调好与其他管道关系 (5)保证供水安全可靠 (6)尽量减少拆迁,少占农田 (7)施工、运行和维护方便 (8)远近期结合,留有发展余地
第11页/共58页
2.给水管网布置基本形式
(1)树状网: 特点:
时,应位于取水构筑物下游,并保持100 m以上的
距离。
(2)出水口不应设在回水区,以防止回水污染。
(3)污水厂要位于河流下游,并与出水口尽量靠近,以
减少排放渠道的长度。 第29页/共58页
(4)污水厂应设在城市夏季主导风向的下风向,并与城 市、工矿企业和农村居民点保持300 m以上的卫生防 护距离。
往污水厂集中处理,这
样就由分散式发展成环
污水厂
绕式布置。
特点:污水厂和泵站(如需设置时)的数量少。基 建投资和运行管理费用小。
第26页/共58页
2.4.2 污水管网布置
主要内容包括:
• 确定排水区界,划分排水流域; • 选定污水厂和出水口的位置; • 进行污水管道系统的定线; • 确定需要抽升区域的泵站位置; • 确定管道在街道上的位置等。
向周围倾斜,四周又有多处排 水出路时,各排水流域的干管 常采用辐射状布置,各排水流 域具有独立的排水系统。
特点: 干管长度短,管径小,管道埋深浅,便于污水灌
溉等,但污水厂和泵站(如需设置时)的数量将增多。 适用:在地势平坦的大城市
第25页/共58页
(6) 环绕式:
可沿四周布置主干管,
将各干管的污水截流送
第22页/共58页
(3)平行式:
在地势向河流方向有较大
倾斜的地区,可使干管与等高
室外给排水管网工程施工方案
室外给排水管网工程施工方案一、工程概述二、施工准备1.材料准备:准备足够的PVC管道、泵站、检修井等材料,并检查材料的质量和规格。
2.施工团队:确定施工人员,并负责调配工作。
确保施工团队具备相应的资质和经验。
3.设备准备:准备好所需的工程机械设备,如挖掘机、起重机、搅拌机等,并确保设备运转正常。
4.施工区划:对施工现场进行划分,确定施工区域和交通路线,确保施工安全和交通畅通。
三、施工流程1.地面标线:在施工区域进行地面标线,用于指示管道的敷设和井口的位置。
2.挖掘:按照设计方案,采用机械挖掘方式进行管道的开挖。
根据管道的不同材质和规格,采用相应的挖掘方法和工艺。
3.管道敷设:将预制好的PVC管道依次敷设到挖掘好的沟槽中,并确保管道的坡度和铺设深度符合要求。
4.管道连接:采用专用的接口件对管道进行连接,确保连接处的密封性和稳定性。
5.泵站和检修井安装:根据需要,选择合适的位置进行泵站和检修井的安装。
确保设备的固定和连接正常,并进行相应的电气接线。
6.填埋与压实:在管道敷设完毕后,进行填埋和压实工作。
根据需要,在填埋层中设置防腐层和隔离层。
7.管道试验:在施工完成后,进行管道的试压和打气。
确保管道的正常运行和密封性。
四、安全措施1.挖掘前,对施工区域进行勘察和定位,确保不会影响到地下管线、电缆等。
2.在挖掘过程中,严禁使用机械挖掘机靠近已有的地下管道和电缆。
3.在管道敷设过程中,严禁站在挖掘沟槽边缘,防止坠入沟槽中。
4.施工现场应设置明显的警示标志和安全防护设施,确保施工人员的人身安全。
5.在施工过程中,严禁使用损坏和质量不合格的材料和设备。
五、施工质量控制1.对施工材料进行严格的验收和记录,确保材料的质量符合规定要求。
2.对施工现场进行巡查和监督,确保施工进度和施工质量。
3.随时记录施工过程中的关键节点和问题,及时进行处理和调整。
4.对施工过程中出现的质量问题进行整改和追踪,确保问题得到解决并不会造成后续影响。
给排水网管施工要求
给排水网管施工要求
排水网管施工是建筑工程中一个重要的环节,直接关系到建筑物的排
水安全和使用效果。
为了确保排水网管施工的质量,以下是一些基本的要求:
一、工程准备
1.施工前必须进行必要的勘察和设计,确保排水系统的合理布局和设
计参数的准确性。
2.施工前要明确排水管道的材质、直径和安装方法,选择合适的材料
和工艺。
3.施工前要搞清楚现场的地质条件和地下管线的布置情况,避免在施
工过程中因为影响他人的正常使用。
二、施工工艺
1.施工过程中要按照设计要求进行,确保排水管道的坡度、接口和连
接处的密封性。
2.施工中要保证施工现场的洁净和整洁,防止施工垃圾污染周围环境。
3.施工过程中要按照相关法律法规和安全规范进行,确保施工人员的
人身安全和施工质量。
三、材料和设备
1.施工中要选用符合国家标准和行业标准的材料,确保材料的质量和
使用寿命。
2.施工中要选用先进的设备和工具,提高施工效率和施工质量。
3.施工过程中要及时检查和保养设备,确保设备的正常运转和使用效果。
四、验收和管理
1.施工完成后要进行验收,确保排水系统的各项指标符合设计要求和标准规范。
2.施工单位要建立完善的施工管理体系,制定施工方案和施工组织设计,确保施工的有序进行。
3.施工单位要做好工程记录和档案管理,确保施工质量的可查、可追溯、可评价。
以上是排水网管施工的一些基本要求,只有严格遵循这些要求,才能确保排水系统的安全和使用效果。
同时,在施工过程中要注重与相关部门和他人的沟通,及时解决问题和协调工作进展,以保证施工工期和质量的双满足。
市政给排水管网工程方案
市政给排水管网工程方案为了改善城市排水系统,保障市民生活用水安全,提高城市排水系统的管理和运行效率,市政给排水管网工程方案应该全面考虑城市的地理环境、水资源状况和发展需求,建立健全的给排水管网系统,并注重环保和可持续发展。
以下是一份市政给排水管网工程方案供参考。
1. 项目背景本市是一个发展中的大城市,人口众多,经济发展迅速。
随着城市化进程加快,给排水管网系统的建设已迫在眉睫。
目前现有的给排水管网系统设施老化,无法满足城市发展的需求,存在着严重的漏水、堵塞等问题,需要进行全面改造,提升系统的安全性、可靠性和可持续性。
2. 工程目标本项目的主要目标是通过对现有给排水管网系统的改造和升级,建立一个高效、可靠的城市给排水管网系统,实现城市排水系统的节水、环保、可持续发展。
具体包括以下几个方面:- 解决现有管网老化、漏水、堵塞等问题,提升系统的安全性和可靠性;- 实施智能化管理和监控,提高系统的运行效率和管理水平;- 优化管网布局,满足城市发展的需求;- 提高城市给排水系统的抗洪能力,降低城市内涝风险;- 促进城市发展,提高市民生活质量。
3. 工程范围本项目的工程范围包括城市主城区以及周边的居民区、商业区、工业区等区域,并考虑城市未来的发展规划。
具体包括以下内容:- 给水管网系统的改造和升级,包括供水管网、水厂、配水站等设施;- 排水管网系统的改造和升级,包括污水管网、雨水管网等设施;- 建立智能化管理和监控系统,包括远程监测、管网信息化管理、数据分析等;- 优化管网布局,适应城市发展的需要;- 提高城市给排水系统的抗洪能力,降低城市内涝风险;- 推广节水、环保、可持续发展的理念,提高居民的环保意识。
4. 工程方案为了实现上述工程目标,我们提出以下工程方案:- 给水管网系统改造和升级1) 更新供水管网,采用新型材料和技术,减少漏水和管网老化风险;2) 完善水厂和配水站设施,提高供水系统的安全性和可靠性;3) 建立供水管网的智能化监控系统,实现供水系统的智能化管理和远程监控。
给排水管网工程设计方案
给排水管网工程设计方案一、工程背景及目的随着城市化进程的不断加快,城市规模的不断扩大,城市排水问题也日益突出。
城市污水排放量的增加导致城市下水道系统的负荷逐渐加大。
传统的排水系统已经难以满足城市日益增长的排水需求,因此,需要对城市的排水管网进行优化改造,以满足城市未来的排水需求。
本工程旨在对城市现有的排水管网进行优化设计,解决城市排水系统的排水量不足、排水能力不足、水质污染等问题,为城市的可持续发展提供更好的排水服务。
二、项目范围及设计标准1.项目范围:本工程的项目范围包括城市中心区域的排水系统设计,主要包括城市中心区域的雨水排水系统和污水排水系统,以及相关的附属设施、管网和设备。
2.设计标准:本工程设计遵循国家相关的排水设计标准,根据城市实际情况,选用符合国家标准的管材、管道、设备和材料。
设计中考虑到排水管网的排水量、排水速度、雨水管理和水质保护,确保城市排水系统的稳定运行。
三、设计方案本工程的设计方案主要包括以下几个方面:1.雨水排水系统设计城市雨水排水系统是城市排水系统中的重要组成部分,为有效管理雨水、减少城市内涝、保护城市环境起着重要作用。
在设计雨水排水系统时,需要考虑城市的地形、降雨情况、雨水管道排水能力、雨水排放区域等因素。
针对城市中心区域的雨水排水系统,本工程将采用分散式排水系统和集中式排水系统相结合的方式进行设计。
对于集中式排水系统,将通过排水管网将城市中心区域的雨水收集起来,引导至雨水处理站进行处理后排放。
同时,对于雨水排放区域,将采用分散式排水系统进行设计,以减少城市内涝的问题。
2.污水排水系统设计城市污水排水系统是城市排水系统中的另一个重要组成部分,负责处理城市的污水和废水,保护城市的环境卫生。
在设计污水排水系统时,需要考虑城市的污水产生量、污水管道的排水能力、污水处理设施等因素。
针对城市中心区域的污水排水系统,本工程将采用分区排水系统进行设计,将城市中心区域划分为不同的污水处理区域,为每个污水处理区域设计相应的污水处理设施和管网,以保障城市中心区域的污水排放和处理。
给水排水管道工程第6章 给水管网工程设计
1)居民生活用水-生活用水量规范定额
居民生活用水量调查
综合居民生活用水量调查
2)工业企业生产用水和生活用水
工业用水指标:--单位产品用水量 • 用途:冷却、空调、制造、加工、净化、洗涤; • 行业用水量指标规定:发电、冶金、化工、、纺 织、电子、机械、….; 工业企业内工作人员生活用水量 • 一般车间采用每人每班25L,高温车间采用每人 每班35L。 工业企业工作人员淋浴用水量 • 接触污染工种:60 L/cap.班;一般工种:40 L/cap.班; • 淋浴用水时间:每次下班后1小时内用水。 节约用水:改进生产工艺、循环、重复利用。
(2)最高日设计用水量计算
1)城市最高日综合生活用水量: 2)工业企业生产用水量: 3)工业企业生活用水和淋浴用水 量:
Q1 =
iN i f i q1000
Q2 = qi Bi (1 ni )
q1i N1i + q2i N 2i Q3 = 1000
Q4 =
q P N P nP + q L N L 1000
Q1、Q2――表示 要调节的两个流 量,m3/h。
清水池-水塔容积计算
清水池和水塔容积设计
清水池设计有效容积=调节用水量+消防用水量 +水厂生产自用水量+安全储备水量:
水塔设计有效容积=水塔调节水量+室内消防用 水量:
6.2 设计流量分配与管径设计
6.2.1 节点设计流量分配计算 1)用户分类: -集中用水户: 大用户。用水流量称为集中流量。工业企业、事业单 位、大型公共建筑。单独设置节点。 -分散用水户: 管段沿线分散用水,称为沿线流量。如居民生活用 水、浇路或绿化用水等。用水量折算到交叉节点。 2)集中流量时变化系数(用水模式):
给水排水管网工程规划ppt
给水排水管道工程第2章 给水排水管网工程规划
城 市 总 体 规 划 给 水 图
城 市 雨 水 排 水 分 区 规 划 图
给水排水专项规划内容
1)确定给水排水系统的服务范围与建设规模; 2)确定水资源综合利用与保护措施; 3)确定系统组成与体系结构; 4)确定给水排水主要构筑物的位置; 5)确定给水排水处理的工艺流程与水质保证措施; 6)给水排水管网规划和干管布置与定线; 7)确定废水的处置方案及其环境影响评价; 8)给水排水工程规划的技术经济比较,包括经济、环 境和社会效益分析; 规划期限:近期5~10年,远期10~20年。
第2章 给水排水管网工程规划
2.1 给水排水工程规划原则和工作程序 ☆ 城市总体规划 -城市布局、用地规划、功能 分区、资源配置、能源配置; ☆ 城市总体规划专业功能 (配置)- 资源、交 通、给水、排水、环境、能源、通讯等-保 障总体规划实施; ☆ 给水工程专项规划和排水工程专项规划内 容: 用水量预测、水源规划和保护、给水处理 厂、给水管网、排水管网、污水处理厂和污 水排放与利用、投资匡算等; ☆ 供水工程规划收集规范; ☆ 排水工程规划设计规范。
(万元/a)
作业
书面回答第2章思考题: 1、2、3、4、5、6、10; 一项城市给水管网扩建工程的投资预算为 9,800万元,工程施工期限为2年,每年向银 行贷款50%,工程价格不变。第3年开始每 年向银行均匀还本付息,分10年还清。计算 每年还本付息金额。
2.3 城市用水量预测计算
城市规模分类: 特大城市:人口100万以上; 大城市: 人口50万-100万; 中等城市:人口20万-50万; 小城市: 人口 < 20万。 行政分区: 一区:贵州、四川、湖北、湖南、江西、浙江、福建、广 东、广西、海南、上海、云南、江苏、安徽、重庆; 二区:黑龙江、吉林、辽宁、北京、天津、河北、山西、 河南、山东、宁夏、陕西、内蒙古河套以东和甘肃黄河 以东的地区; 三区:新疆、青海、西藏、内蒙古河套以西和甘肃黄河以 西的地区。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.给水排水系统概述1.什么是给水排水工程?主要包括哪些内容?通常是由哪几部分组成?其基本任务是什么?答:给水排水工程就是在某一特定的范围内(如一个城市或一个工厂),研究水的人工循环工艺和工程的技术学科。
其主要内容包括水的开采、加工、输送、回收和利用等工艺和工程。
通常由水资源与取水工程、水处理工程和给水排水管道工程等部分组成。
给水排水工程的目的和任务就是保证以安全适用、经济合理的工艺和工程技术,合理开发和利用水资源,向城镇和工业提供各项合格用水,汇水、输送、处理和再生利用污水,使水的人工循环正常进行,以提供方便、舒适、卫生、安全的生活和生产环境,保障人民健康与正常生活,促进生产发展和改善水环境质量。
2.目前我国给水排水工程主要面临哪些问题?其根本原因何在?怎样才能解决这些问题?3.试述给水管网系统的组成?答:给水管网系统主要包括输水管渠、配水管网、水压调节设施(泵站、减压阀)及水量调节设施(清水池、水塔等)等,简称输配水系统。
4.影响给水管网系统类型选择的因素有哪些?(1)城市规划的影响城市规划与给水系统设计的关系极为密切,水源的选择、给水系统布置和水源卫生防护地带的确定,都应以城市和工业区的建设规划为基础。
(2)水源的影响任何城市,都会因水源种类、水源距给水区的远近、水质条件的不同,影响到给水系统的布置。
(3)地形的影响中小城市如地形比较平坦,而工业用水量小、对水压又无特殊要求时,可采用统一给水系统,大中城市被河流分隔时,两岸工业和居民用水一般分别供给,自成给水系统。
5.何谓排水系统及排水体制?排水体制分几类?各类的优缺点如何?选择排水体制的原则是什么?(13)答:在城市废水、工业废水和雨水。
这些污水是采用一个管渠系统来排除,或是采用两个或两个以上各自独立的管渠系统来排除。
污水的这种排除方式所在一个区域内手机、输送污水和雨水的方式称排水体制。
排水体制一般分为合流制和分流制两种类型。
合流制中仍有部分污水未经处理直接排放,成为水体的污染源而使水体受到污染,这是它的严重缺点。
分流制是将城市污水全部送至污水厂进行处理。
但初雨径流未加处理就直接排入水体,对城市水体也会造成污染,这是它的缺点。
从造价方面来看,据国外的经验认为合流制排水管道的造价比完全分流制一般要低20%~40%,可是合流制的泵站和污水厂却比分流制的造价要高,所以从总造价来看完全分流制比合流制可能要高。
6.给水管道工程的任务是什么?通常由哪几部分组成?7.排水系统主要由哪几部分组成?各部分的用途是什么?(16)答:排水管网系统是指污(雨)水的收集设施、排水管网、水量调节池、提升泵站、输送管渠和排放口等以一定方式组合成的总体。
8.给水排水工程按服务范围和系统可分为哪几类?(11)答:目前,我国采用的工业用水系统分为直流给水、循环给水、复用给水和中水回用系统。
(1)直流给水系统是指水经一次使用后即进行排放或处理后排放的给水系统。
(2)循环给水系统是按照对水质要求的不同,水经使用后不予排放而循环利用或处理后循环利用的给水系统。
(3)复用给水系统是指水经重复利用后再进行排放或处理后排放的给水系统。
(4)中水回用系统是指将工业废水和生活污水进行适当处理后,使水质达到中水用水的水质标准,回用于工业的间接冷却用水、工艺低质用水、市政用水和杂用水等。
9.工业给水系统的布置如何考虑节水?进行水量平衡计算的意义何在?(12)答:工业给水系统要在充分考虑清洁生产的前提下,最大限度地节约用水和保护环境。
工业用水的水量平衡是指用水量、取水量、重复利用水量、耗水量、排水量及漏水量保持平衡。
意义:一个优化的水量平衡计算是工业企业给水排水管网系统的设计依据,也可以最大限度达到节水节能的目的。
10.为什么要进行城市管线综合规划?(20)答:为了合理地安排它们在地下空间的位置,必须在各单项管线工程的基础上统筹安排,进行综合规划,以利施工和日后的维护管理。
2.给水管网系统工程规划与设计1.试述给水工程规划阶段与设计阶段的相互关系与各阶段设计深度的区别。
(25~26)答:给水工程规划的主要任务是根据城市和区域水资源状况,最大限度地保护和合理利用水资源,进行城市水资源规划与水资源利用平衡工作;确定城市水厂等给水设施的规模、容量;科学布局给水设施和各级给水管网系统,满足用户对水质、水量、水压等要求;制定水源与水资源的保护措施。
给水工程是城市基础设施的重要组成部分,它关系着城市的可持续发展,关系着城市的文明、安全和居民的生活质量,是创造良好投资环境的基础。
城市给水工程规划是城市总体规划中的一个重要组成部分,它明确了城市给水工程的发展目标与规模,合理布局了给水工程设施和管网,统筹安排了给水工程的建设,是城市给水工程发展的政策性法规,是工程设计的指导依据,有效地指导实施建设。
2.官网布置应满足的要求?(26)要求能够供给用户所需水量,保证不间断供水,同时要保证配水管网足够的水压。
(1)按照城市总体规划,确定给水系统服务范围和建设规模。
结合当地实际情况布置给水管网,要进行多方案技术经济比较。
(2)分清主次,先进行输水管渠与主干管布置,然后布置一般管线与设施。
(3尽量缩短管线长度,尽量减少拆迁,少占农田,节约工程投资与运行管理费用。
(4)协调好与其他管道、电缆和道路等工程的关系。
(5)保证供水具有安全可靠性。
(6)管渠的施工、运行与维护方便。
(7)远近期的结合,留有发展余地,考虑分期实施的可能性。
3.配水管网布置有哪两种基本形状?各自的优缺点及适用条件如何?(29)答:配水管网布置有树状网和环状网。
树状网:管径随所供给用水户的减少而逐渐变小,管线的总长度较短,构造简单,投资较省。
但是,当管线某处发生漏水时需停水检修,供水的安全可靠性差;末端管线由于水量的减少,流速减慢,造成滞留,使水质变坏,同时易发生水锤现象破坏管道。
环状网:供水安全可靠性高,管网总长度较长,造价高。
4.输水管渠定线应考虑到哪些方面?(27)答:1.保证供水不间断,线路最短,土石方工程量最小,工程造价低2.管线走向,有条件时最好沿现有道路或规划道路敷设3.输水管尽量避免穿越重要地段,以及可能被洪水淹没的地区4.优先利用地形,考虑重力流或部分重力流输水5.输水管线的条数(单线或双线)6.输水管的最小坡度应大于1:5D(D为管径,以mm计)5.什么是区域供水?区域供水有哪些优缺点?(31)答:区域供水是按照水源、水厂的合理配置,将不同地区的水厂、管网进行统筹规划管理,形成大的、多层次供水网络,从而提高供水水质,增强供水安全的一种供水模式。
缺点:(1)供水量的不足(2)水源保护与水质污染矛盾突出(3)官网配置不合理(4)供水卫生及安全性差优点:(1)有利于地表水域岸线的统一规划和保护,提高地表水岸线的利用效率。
(2)有利于供水部门对取水工程及净水厂进行重点建设,避免重复投资(3)有利于缓解水质型缺水矛盾,加强水源保护,保证供水水质。
(4)有利于保护地下水资源,控制地面沉降,防止地质灾害继续发展。
(5)有利于改善净水工艺,提高供水水质,提高城乡居民的生活水平。
(6)有利于集中管理,统一调度。
6.给水系统的流量设计依据是什么?最高日用水量的计算依据应包括哪些用水?为什么消防用水不在最高日用水量的计算式中?(34)答:给水系统设计时,首先需要确定该系统在设计年限内达到的用水量,因为系统中的取水、水处理、泵站和管网等设施规模都需要参照设计用水量确定,因此会直接影响建设投资和运行费用。
最高日用水量包括设计年限内该给水系统最高日所供应的全部用水:居住区综合生活用水,工业企业生产用水和职工生活用水,消防用水、浇洒道路和绿地用水以及未预见水量和管网漏失水量,但不包括工业自备水源所需的水量。
补充:一年中用水最多的一日用水量作为给水系统的设计水量依据,称为最高日用水量Q d.一年中,最高日用水量与平均日用水量的比值,叫做日变化系数Kd。
最高一小时用水量与平均时用水量的比值,叫做小时变化系数kh。
7.最高日用水量变化曲线如何得到?该变化曲线可以得到给水系统各子系统哪些设计参数?答:8.清水池和水塔的作用是什么?水塔的调节容积与其在管网中的位置有关吗?(41)答:清水池:为了减少水厂的处理规模,在一级泵站和二级泵站之间设置了清水池,这样,给水系统的取水构筑物、一级泵站可以按照最高日平均时取水,而二级泵站一般为分级供水,一、二级泵站每小时并不相等的供水量差额由他们之间的清水池调节。
水塔:用于储水和配水的高耸结构,用来保持和调节给水管网中的水量和水压。
给水系统中水塔和清水池的作用之一在于调节泵站供水量和用水量之间的流量差值。
清水池的调节容积,由一、二级泵站供水量曲线确定;清水池的调节容积=(二级泵站供水量-一级泵站供水量)×二级泵站供水量大于一级泵站供水量的时间水塔容积由二级泵站供水线和用水量曲线确定。
9.当供水系统采用二次加压供水时,一级泵站扬程和二级泵站扬程如何计算?3.给水管网系统的水力计算1.什么是管网的控制点?每个官网有几个控制点?答:控制点为最不利点,通常在离供水泵站最远,且较高处供水泵站使该点水压满足要求,则管网中其余各点水压均满足要求,具有这样特性的供水点称为控制点。
每个官网有一个控制点。
2.节点、管段数、环数、水源数之间有什么关系?(47)答:对于任何环状网,节点数J、水源数S、管段数P和基环数L之间存在下列关系:P=J+L-S;但对于单水源树状网,L=0,S=1,因此P=J-1.及单水源树状网段数等于节点数减1.3.什么是比流量?计算方法有几种?比流量是否随用水量变化而变化?(51)答:假定除大用户外的用水量外,其余用水量均匀分布在全部干管上,由此算出干管管线单位长度的流量,叫比流量,也称长度比流量Qs。
计算方法:(1)节点方程(2)压降方程(3)能量方程干管长度一定时,比流量随用水量增减而变化,最高日用水时和最大转速时的比流量不同,随意在管网计算时须分别计算。
4.沿线流量化节点流量的原理是什么?其折减系数α值的范围是多少?答:转输流量沿整个管段不变,而沿线流量由于管段沿线配水,所以管段中的流量沿顺水流方向均匀逐渐减少,到管段末端只剩下转输流量。
流量折减系数α只与γ=Q1/Q2有关,在官网末端的管段,因转输流量Qt为零,则γ=0,得α=0.577。
5.为什么要进行管网节点流量的计算?答:在燃气管网计算时,特别是在用计算机进行燃气环状管网水力计算时,常把途泄流量转化成节点流量来表示。
这样,假设沿管线不在有流量流出,即管段中流量不再沿管线变化,它产生的管段压力降与实际压力降相等。
6.树状网计算时,主干管和支管如何划分?7.单水源环状网计算应满足的水利条件是什么?8.环状网计算有哪些方法?(65)答:(1)流量法—哈代-克罗斯法(2)水压法—哈代-克罗斯法9.应用哈代-克罗斯法解环方程的步骤如何?10.校正流量的含义是什么?如何求出校正流量?与环闭合差有何关系?答:11.多水源管网与单水源管网应满足的水利条件有何异同?12.如何构成虚环?解释虚节点的流量平衡条件和虚环的水头损失平衡条件?13.管网计算的校核条件有哪些?为什么?14.输水系统的基本形式有哪些?答:(1)无压重力流输水管渠(2)有压和无压交替的重力输水管渠(3)压力输水管渠,15.平衡敷设的输水管之间为何要加连接管?怎样计算分段数?4.给水排水技术经济计算1.什么是年费用折算率?如何导出重力供水时管网的年费折算值表达式?答:2.为什么流量分配后才可求得经济管径?3.压力输水管的经济管径计算公式是根据什么概念计算出来的?4.重力输水管的经济管径公式是根据什么概念导出的?5.经济因数f和哪些技术经济指标有关?各城市的f值可否任意套用?6.重力输水管如有不同流量的管径,它们的流量和水力坡度之间有什么关系?7.说明经济管径Di=(fQXi Qin)1/a+m公式的推导过程。
