cad查询多个线段长度总和

CAD测量连续线段长度的简单办法

测量C A D图中多条线段长度的简单办法由于在Cad中没有连续测量线段长度的命令，多数人都是利用查询直线命令，将线段一段一段的测量再通过计算器相加，很是麻烦，现介绍两种更为简单实用的多线段测量方法。

1.利用PL命令测量多条线段长度：使用多段线（pline)命令快捷健pl，连续在测量点上画线，再用(li st)快捷健li命令点这条线确认就会出现该线的属性，可以看到该线段的总长度和该线段区域的面积。

2.利用PE命令测量线段多条线段的长度：输入：PE回车确认，M回车确认，连续点选要测量的线段后回车确认，Y回车确认，J（闭合）回车二次确认，若线段出现闭合需要再输入O 将闭合打开。

此时所有欲测量的线段已经连接为一条多线段，再输入 li(list)，就可以看到线段的总长度和该线段区域的面积了。

附录：需要熟记的CAD常用快捷键一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、常用字母快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放AA: 测量区域和周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style)SO: 绘制二围面( 2d solid)SP: 拼音的校核(spell)SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap)DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相三、常用CTRL快捷键Ctrl+A:全选Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作。

autocad统计所有线长度的方法

autocad统计所有线长度的方法### AutoCAD统计所有线段长度的方法在AutoCAD中，对图形中的所有线段长度进行统计是一项常见的任务，这对于项目成本的估算和材料准备尤为关键。

以下是一些高效的方法来统计AutoCAD中所有线段的长度。

#### 方法一：使用“LIST”命令1.**启动AutoCAD**：首先确保AutoCAD程序已经打开，并且您的图形文件已经加载。

2.**执行LIST命令**：在命令行输入“LIST”或“LS”，然后按回车键。

3.**选择线段**：根据提示选择需要测量长度的线段。

如果想要统计所有线段，可以使用窗口选择或交叉选择来选择所有线。

4.**查看结果**：选择完毕后，按回车键。

AutoCAD将在命令行显示所有选定线段的长度。

> **注意**：这种方法适用于查看长度，但不便于将长度数据导出或进一步处理。

#### 方法二：使用“DIMENSION”工具1.**标注线段**：选择“标注”工具栏中的“线性标注”或“连续标注”工具。

2.**测量长度**：按提示选择线段，AutoCAD会在每条线段旁边添加长度标注。

3.**统计总长度**：虽然此方法不会直接统计总长度，但您可以通过逐一查看每个标注来手动计算。

> **提示**：对于更自动化的统计，可以使用“快速标注”功能快速生成所有线段的标注。

#### 方法三：使用“DIMENSIONSTYLE”管理器1.**设置参数**：在“标注样式管理器”中，可以设置一个参数来记录所有标注的总和。

2.**标注线段**：使用上述方法进行标注。

3.**提取数据**：通过“提取”功能，提取所有标注的文本信息，并生成一个列表，其中包含所有线段的长度。

#### 方法四：使用脚本或自动化1.**编写脚本**：使用AutoCAD的脚本语言（如VBA或JavaScript），编写一个脚本循环遍历所有线段并计算长度。

```vbaSub CalculateTotalLength()Dim acadApp As AcadApplicationSet acadApp = ThisDrawing.ApplicationDim totalLength As DoubletotalLength = 0Dim obj As ObjectFor Each obj In acadApp.ActiveDocument.ModelSpaceIf TypeName(obj) = "AcDbLine" ThentotalLength = totalLength + obj.LengthEnd IfNext objMsgBox "Total Length of all lines: " & totalLength End Sub```2.**运行脚本**：执行脚本，它会自动计算所有线段的总长度，并在消息框中显示结果。

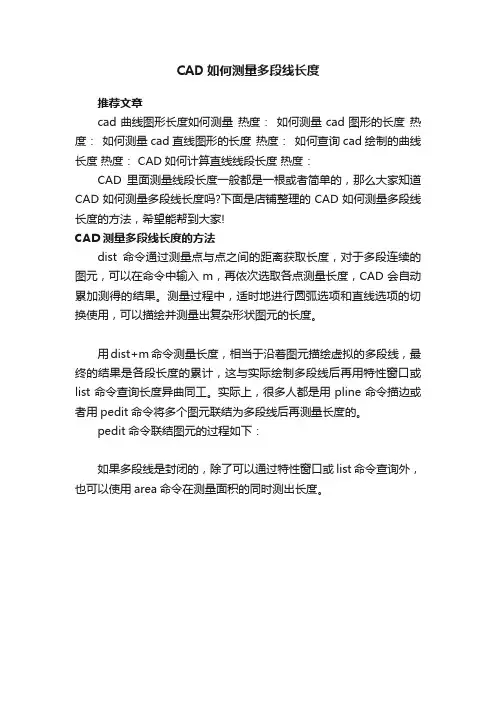

CAD如何测量多段线长度

CAD如何测量多段线长度
推荐文章
cad曲线图形长度如何测量热度：如何测量cad图形的长度热度：如何测量cad直线图形的长度热度：如何查询cad绘制的曲线长度热度： CAD如何计算直线线段长度热度：
CAD里面测量线段长度一般都是一根或者简单的，那么大家知道CAD如何测量多段线长度吗?下面是店铺整理的CAD如何测量多段线长度的方法，希望能帮到大家!
CAD测量多段线长度的方法
dist命令通过测量点与点之间的距离获取长度，对于多段连续的图元，可以在命令中输入m，再依次选取各点测量长度，CAD会自动累加测得的结果。

测量过程中，适时地进行圆弧选项和直线选项的切换使用，可以描绘并测量出复杂形状图元的长度。

用dist+m命令测量长度，相当于沿着图元描绘虚拟的多段线，最终的结果是各段长度的累计，这与实际绘制多段线后再用特性窗口或list命令查询长度异曲同工。

实际上，很多人都是用pline命令描边或者用pedit命令将多个图元联结为多段线后再测量长度的。

pedit命令联结图元的过程如下：
如果多段线是封闭的，除了可以通过特性窗口或list命令查询外，也可以使用area命令在测量面积的同时测出长度。

CAD测量连续线段长度的简单办法

测量CAD图中多条线段长度得简单办法由于在Cad中没有连续测量线段长度得命令，多数人都就是利用查询直线命令，将线段一段一段得测量再通过计算器相加，很就是麻烦，现介绍两种更为简单实用得多线段测量方法。

1.利用PL命令测量多条线段长度：使用多段线（pline)命令快捷健pl，连续在测量点上画线，再用(li st)快捷健li命令点这条线确认就会出现该线得属性，可以瞧到该线段得总长度与该线段区域得面积。

2.利用PE命令测量线段多条线段得长度：输入：PE回车确认，M回车确认，连续点选要测量得线段后回车确认，Y回车确认，J（闭合）回车二次确认，若线段出现闭合需要再输入O 将闭合打开。

此时所有欲测量得线段已经连接为一条多线段，再输入 li(list)，就可以瞧到线段得总长度与该线段区域得面积了。

附录：需要熟记得CAD常用快捷键一、常用功能键F1: 获取帮助F2: 实现作图窗与文本窗口得切换F3: 控制就是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标得显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、常用字母快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放AA: 测量区域与周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style)SO: 绘制二围面( 2d solid)SP: 拼音得校核(spell)SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap)DT: 文本得设置(dtext)DI: 测量两点间得距离OI：插入外部对相三、常用CTRL快捷键Ctrl+A:全选Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择得对象复制到剪切板上Ctrl+F: 控制就是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上得内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择得内容Ctrl+Y: 重做Ctrl+Z: 取消前一步得操作。

cad统计多条多线段总长度的方法

cad统计多条多线段总长度的方法在计算机辅助设计（CAD）中，统计多条多线段的总长度非常常见且必要。

这样的计算可以帮助工程师、设计师等专业人员准确地估计材料的使用量、工程的成本以及优化设计。

这篇文章将介绍几种常用的方法来统计多条多线段的总长度。

1.直接计算线段长度：最简单的方法是直接计算每条线段的长度，然后将它们相加得到总长度。

在CAD软件中，可以使用相应的命令来测量单条线段的长度，例如“length”命令。

重复这个过程将所有线段的长度相加即可得到总长度。

这种方法在线段不太复杂、数量较少的情况下非常方便。

然而，对于大量线段的处理，手动计算每条线段的长度将会非常耗时且容易出错。

2.使用CAD工具测量：现代CAD软件通常提供了一些工具来快速测量多线段的总长度。

例如，AutoCAD软件提供了“Measuregeom”命令，可以同时测量多个线段的总长度。

用户只需选择多个线段，该命令会即时给出它们的总长度。

这种方法比手动计算更快捷且更准确，适用于数量比较多且复杂的线段。

3.使用Lisp或脚本编程：在一些CAD软件中，如AutoCAD，用户可编写Lisp或脚本程序来自动化统计多线段的总长度。

用户只需编写一个循环，遍历所有线段，并将它们的长度累加起来，得到总长度。

这种方法非常适合处理大量线段的情况。

同时，编程还可以加入其他的判断条件，比如只统计某一种类型的线段。

通过编程，可以将统计多线段总长度的过程自动化，提高工作效率并减少出错的可能性。

4.使用插件或应用程序：除了自己编程外，还可以使用第三方开发的插件或应用程序来统计多线段的总长度。

这些工具通常会集成到CAD软件或作为独立工具提供，可以通过菜单或命令来使用。

这些工具通常支持批量处理多条线段，并提供了更多的选项和功能，如选择性统计、忽略缺口等。

通过使用这些插件或应用程序，用户可以更加高效地完成多线段总长度的统计。

总结起来，统计多条多线段总长度的方法有多种，选择适合自己的方法取决于线段的数量和复杂程度，自己的技术水平以及所使用的CAD软件的功能。

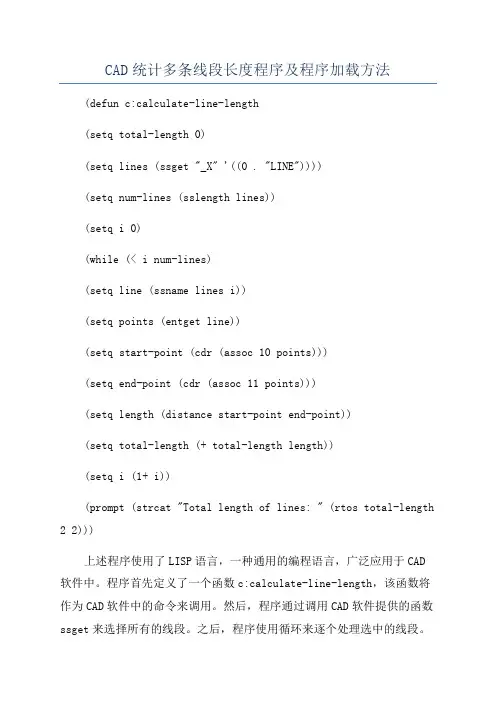

CAD统计多条线段长度程序及程序加载方法

CAD统计多条线段长度程序及程序加载方法(defun c:calculate-line-length(setq total-length 0)(setq lines (ssget "_X" '((0 . "LINE"))))(setq num-lines (sslength lines))(setq i 0)(while (< i num-lines)(setq line (ssname lines i))(setq points (entget line))(setq start-point (cdr (assoc 10 points)))(setq end-point (cdr (assoc 11 points)))(setq length (distance start-point end-point))(setq total-length (+ total-length length))(setq i (1+ i))(prompt (strcat "Total length of lines: " (rtos total-length 2 2)))上述程序使用了LISP语言，一种通用的编程语言，广泛应用于CAD软件中。

程序首先定义了一个函数c:calculate-line-length，该函数将作为CAD软件中的命令来调用。

然后，程序通过调用CAD软件提供的函数ssget来选择所有的线段。

之后，程序使用循环来逐个处理选中的线段。

对于每个线段，程序使用函数entget来获取线段的起点和终点坐标，并使用函数distance来计算线段的长度。

最后，程序将每条线段的长度累加到变量total-length中，并使用函数rtos将总长度转换为字符串形式。

最后，程序使用函数prompt来在CAD软件的命令行中显示总长度。

要加载上述程序，可以按照以下步骤进行操作：1.打开CAD软件。

CAD中如何一次性统计多条直线(曲线)的长度

CAD中如何一次性统计多条直线（曲线）的长度1、打开记事本记录以下代码(defun c:tj_l (/ p n e e1 e2 l s x1 x2 y1 y2 xx yy ll lll) (setq ln 0 lll 0)(setq p (ssget)) ; Select objects (if p(progn ; If any objects selected (setq l 0 n (sslength p))(while (< l n) ; For each selected object... (if (= "LINE" (cdr (assoc0 (setq e (entget (ssname p l)))))) (progn(setq e1 (assoc 10 e) e2 (assoc 11 e)) (setq x1 (cadr e1) y1 (caddr e1)) (setq x2 (cadr e2) y2 (caddr e2))(setq xx (abs (- x2 x1)) yy (abs (- y2 y1))) (setq ll (sqrt (+ (* xx xx) (* yy yy)))) (setq lll (+ lll ll)) (setq ln (+ ln 1)) ) )(setq l (1+ l)) ) ) )(print "total line number= ") (princ ln)(print "total line length= ") (princ lll) (terpri) )2、另存为cdtj.lspcdtj自己命名，之后将能作为快捷方式使用，示例cdtj为长度统计拼音首字母3、打开CAD或天正建筑4、点击“管理”→“加载应用程序”→选择“cdtj.lsp”→“加载”→“关闭”5、在cad命令栏输入：cdtj6、“请选择需统计长度的曲线( 支持直线、多段线、圆弧、圆、椭圆弧、椭圆、样条曲线): ”7、“请点取结果标注位置<退出>:”。

CAD测量连续线段长度的简单办法

测量CAD图中多条线段长度的简单办法由于在Cad中没有连续测量线段长度的命令，多数人都是利用查询直线命令，将线段一段一段的测量再通过计算器相加，很是麻烦，现介绍两种更为简单实用的多线段测量方法。

1.利用PL命令测量多条线段长度：使用多段线（pline)命令快捷健pl，连续在测量点上画线，再用(li st)快捷健li命令点这条线确认就会出现该线的属性，可以看到该线段的总长度和该线段区域的面积。

2.利用PE命令测量线段多条线段的长度：输入：PE回车确认，M回车确认，连续点选要测量的线段后回车确认，Y回车确认，J（闭合）回车二次确认，若线段出现闭合需要再输入O 将闭合打开。

此时所有欲测量的线段已经连接为一条多线段，再输入 li(list)，就可以看到线段的总长度和该线段区域的面积了。

附录：需要熟记的CAD常用快捷键一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、常用字母快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放AA: 测量区域和周长(area)AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell)SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相三、常用CTRL快捷键Ctrl+A:全选Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作。

CAD测量连续线段长度的简单办法

2.利用PE命令测量线段多条线段的长度:
输入：PE回车确认，M回车确认，连续点选要测量的线段后回车确认,
丫回车确认，J(闭合)回车二次确认，若线段出现闭合需要再输入0
将闭合打开。此时所有欲测量的线段已经连接为一条多线段，再输入
li (list)，就可以看到线段的总长度和该线段区域的面积了。
附录：需要熟记的CAD常助
F2:实现作图窗和文本窗口的切换
F3:控制是否实现对象自动捕捉
F4:数字化仪控制
F5:等轴测平面切换
F6:控制状态行上坐标的显示方式
F7:栅格显示模式控制
F8:正交模式控制
F9:栅格捕捉模式控制
测量
多条线段长度的简单办法
由于在Cad中没有连续测量线段长度的命令，多数人都是利用查询直线命令，将线段一段一段的测量再通过计算器相加，很是麻烦，现介绍两种更为简单实用的多线段测量方法。
1.利用PL命令测量多条线段长度：使用多段线(pline)命令快捷健pl，连续在测量点上画线，再用(li st)快捷健li命令点这条线确认就会出现该线的属性，可以看到该线段的总长度和该线段区域的面积。

cad查询多个线段长度总和

CAD查询多个线段长度总和
在 CAD 设计中，我们经常需要计算出多个线段的长度总和，这对于设计的精度和效率都有很大帮助。

本文将介绍如何使用 AutoCAD 和 CAD 脚本来查询多个线段
的长度总和。

一、使用AutoCAD查询多个线段长度
在 AutoCAD 中，我们可以使用“线段长度”查询功能来获取单个线段的长度，但
是如果要查询多个线段的长度总和，可以使用以下步骤：
1.选择“表格”选项卡，然后选择“从对象创建表格”选项来创建一个表格。

2.选择要查询的线段并将其添加到表格中。

3.在表格中添加一个新的列，用于计算每个线段的长度，可以使用“公
式”功能来计算线段长度，公式示例为“=len（A2）”，其中“A2”是该线段的对
象标识符。

4.在表格底部添加“求和”功能来计算多个线段的长度总和。

以上步骤可以帮助我们查询多个线段的长度总和，但是如果我们需要查询的线
段数量非常多，手动添加到表格中可能会很麻烦。

这时候我们可以使用 CAD 脚本
来自动查询和计算多个线段的长度总和。

二、使用CAD脚本查询多个线段长度
CAD 脚本是一种可以在 AutoCAD 中执行的脚本，我们可以使用 CAD 脚本来自
动执行多个操作。

以下是使用 CAD 脚本查询多个线段长度的步骤：
1.从 AutoCAD 命令行中启动“SCRIPT”命令来打开脚本编辑器。

2.在脚本编辑器中，创建一个新的文件并将以下代码复制到文件中：
``` (setq total_length 0.0) (setq ss (ssget。

autocad统计所有线长度的方法

autocad统计所有线长度的方法标题：AutoCAD中统计所有线段长度的方法详解在使用AutoCAD进行绘图时，我们经常需要统计图纸中所有线段的总长度。

下面将详细介绍在AutoCAD中统计所有线段长度的几种方法。

一、使用“LIST”命令1.在AutoCAD命令行中输入“LIST”或“LS”，然后按回车键。

2.选择需要统计长度的线段，可以按住Shift键或Ctrl键进行多选。

3.按回车键确认选择后，AutoCAD会弹出一个包含线段长度信息的窗口。

优点：操作简单，适合统计少量线段。

二、使用“MEASURE”命令1.在命令行中输入“MEASURE”或“ME”，然后按回车键。

2.选择需要统计长度的线段，可以按住Shift键或Ctrl键进行多选。

3.按回车键确认选择后，AutoCAD会显示线段的总长度。

优点：可以快速统计线段总长度。

三、使用“DIMENSION”命令1.在命令行中输入“DIMENSION”或“DI”，然后按回车键。

2.选择需要标注长度的线段，可以按住Shift键或Ctrl键进行多选。

3.按回车键确认选择后，AutoCAD会自动为所选线段创建长度标注。

4.选中所有标注，右键点击，选择“列出标注”，在弹出的窗口中可以查看所有线段的长度。

优点：可以直观地查看每个线段的长度。

四、使用“MULTIPLE”命令统计多段线长度1.在命令行中输入“MULTIPLE”或“PLIN”，绘制多段线。

2.完成多段线绘制后，输入“LIST”命令，选择多段线，按回车键查看长度。

优点：适用于统计连续的多段线长度。

五、使用脚本或插件除了以上方法，还可以使用AutoCAD的脚本或插件来统计所有线段长度。

例如，使用VBA编写脚本来遍历所有线段并计算总长度。

总结：在AutoCAD中，统计所有线段长度的方法多种多样，用户可以根据实际需求选择合适的方法。

CAD怎样测量多段线的长度

CAD怎样测量多段线的长度CAD作为强大的绘图软件功能是非常多的，所以想要计算一些线段的长度是很方便的，那么大家知道CAD怎样测量多段线的长度吗?下面是店铺整理的CAD怎样测量多段线的长度的方法，希望能帮到大家!CAD测量多段线的长度的方法对于单个图元，基本上都可以从特性窗口查询长度，特性窗口可以通过键入命令ch或mo或Ctrl+1或直接双击图元打开。

双击直线或多段线打开特性窗口，分别查询长度如下：双击圆弧或圆打开特性窗口，分别查询弧长或周长如下：使用list命令可以一次查询多个图元的参数，其中包括长度参数。

面对诸多连续或零散图元的查询结果，你可以拿起计算器，选取需要的长度进行累加。

dist命令通过测量点与点之间的距离获取长度，对于多段连续的图元，可以在命令中输入m，再依次选取各点测量长度，CAD会自动累加测得的结果。

测量过程中，适时地进行圆弧选项和直线选项的切换使用，可以描绘并测量出复杂形状图元的长度。

用dist+m命令测量长度，相当于沿着图元描绘虚拟的多段线，最终的结果是各段长度的累计，这与实际绘制多段线后再用特性窗口或list命令查询长度异曲同工。

实际上，很多人都是用pline命令描边或者用pedit命令将多个图元联结为多段线后再测量长度的。

pedit命令联结图元的过程如下：如果多段线是封闭的，除了可以通过特性窗口或list命令查询外，也可以使用area命令在测量面积的同时测出长度。

由上延伸，如果构成封闭区域的不是多段线而是多段图元，可以如前用pline命令描边或用pedit命令转化为多段线后测量长度，之所以这里特别提出，是因为CAD针对封闭形状提供了更为简单的生成多段线的bpoly命令。

bpoly命令通过在封闭区域内部取点，简单地生成这个区域的边界轮廓线，并且这个轮廓线为多段线性质。

进一步延伸，对于多段连续却未构成封闭区域的图元，可以用一根直线封闭，用bpoly生成轮廓线，再用测得的轮廓线的长度减去直线(用于封闭的绿线)的长度，结果便是构成封闭区域的其他图元的长度。

cad统计多条多线段总长度的方法

cad统计多条多线段总长度的方法一、背景介绍在CAD（计算机辅助设计）软件中，我们常常需要统计多条多线段的总长度。

这些线段可以是直线、曲线等不同形状的线段，统计其总长度有助于我们了解设计图纸中各个线段的长度分布情况，进行设计评估、材料估算等工作。

在本文中，我将介绍几种常用的方法来实现CAD统计多条多线段总长度的功能。

二、CAD软件中的命令和工具大多数CAD软件提供了多种命令和工具用于统计线段的长度。

下面是一些常见的命令和工具：1.线段长度工具：CAD软件通常提供了可以直接测量线段长度的工具。

在选择该工具后，用户可以通过依次选中线段的起始点和终点来测量线段长度。

该方法适用于需要手动选择每条线段的情况，适用于线段数量较少的场景。

2. CAD命令：CAD软件中一般也提供了用于计算多条线段总长度的命令。

例如，AutoCAD软件中的"SUM"命令可以用于计算多个线段的总长度。

用户只需选择所有要进行计算的线段，系统将自动计算其总长度并返回结果。

该方法适用于线段数量较多的场景。

3. LISP脚本：对于一些高级用户来说，他们可能会利用LISP （LISt Processing）脚本语言来编写自定义的命令或程序来实现多条线段总长度的计算。

通过LISP脚本，用户可以按照自己的需求来实现更灵活和复杂的功能。

例如，用户可以编写一个LISP脚本来计算只选择了一部分线段的总长度，或者计算不同类型线段的总长度等。

三、具体实现方法1.使用线段长度工具使用线段长度工具是一种简单直接的方法。

用户只需在CAD软件的工具栏或菜单中找到对应的线段长度工具，并选择该工具。

然后，用户可以通过鼠标依次选择每条线段的起始点和终点，软件将会显示出每条线段的长度。

用户可以将每个线段的长度累加得到总长度。

2.使用CAD命令使用CAD命令计算多条线段总长度需要先选择所有要计算总长度的线段。

一般的操作步骤如下：-在CAD软件的命令行输入"SUM"命令并按下Enter键。

CAD中如何一次性统计多条直线(曲线)的长度

CAD中如何一次性统计多条直线（曲线）的长度1、打开记事本记录以下代码(defun c:tj_l (/ p n e e1 e2 l s x1 x2 y1 y2 xx yy ll lll) (setq ln 0 lll 0)(setq p (ssget)) ; Select objects (if p(progn ; If any objects selected (setq l 0 n (sslength p))(while (< l n) ; For each selected object... (if (= "LINE" (cdr (assoc0 (setq e (entget (ssname p l)))))) (progn(setq e1 (assoc 10 e) e2 (assoc 11 e)) (setq x1 (cadr e1) y1 (caddr e1)) (setq x2 (cadr e2) y2 (caddr e2))(setq xx (abs (- x2 x1)) yy (abs (- y2 y1))) (setq ll (sqrt (+ (* xx xx) (* yy yy)))) (setq lll (+ lll ll)) (setq ln (+ ln 1)) ) )(setq l (1+ l)) ) ) )(print "total line number= ") (princ ln)(print "total line length= ") (princ lll) (terpri) )2、另存为cdtj.lspcdtj自己命名，之后将能作为快捷方式使用，示例cdtj为长度统计拼音首字母3、打开CAD或天正建筑4、点击“管理”→“加载应用程序”→选择“cdtj.lsp”→“加载”→“关闭”5、在cad命令栏输入：cdtj6、“请选择需统计长度的曲线( 支持直线、多段线、圆弧、圆、椭圆弧、椭圆、样条曲线): ”7、“请点取结果标注位置<退出>:”。

CAD测量连续线段长度的简单办法

测量CAD图中多条线段长度得简单办法由于在Cad 中没有连续测量线段长度得命令，多数人都就是利用查询直线命令，将线段一段一段得测量再通过计算器相加，很就是麻烦，现介绍两种更为简单实用得多线段测量方法。

1. 利用PL 命令测量多条线段长度：使用多段线( pline) 命令快捷健pl ，连续在测量点上画线，再用(li st) 快捷健li 命令点这条线确认就会出现该线得属性，可以瞧到该线段得总长度与该线段区域得面积。

2. 利用PE命令测量线段多条线段得长度：输入：PE回车确认，M回车确认，连续点选要测量得线段后回车确认，丫回车确认，J (闭合)回车二次确认，若线段出现闭合需要再输入0 将闭合打开。

此时所有欲测量得线段已经连接为一条多线段，再输入li (list) ，就可以瞧到线段得总长度与该线段区域得面积了。

附录：需要熟记得CAD常用快捷键一、常用功能键F1: 获取帮助F2: 实现作图窗与文本窗口得切换F3: 控制就是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标得显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、常用字母快捷键A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H: I:填充插入S:拉伸T:文本输入W:定义块并保存到硬盘中L:直线M:移动X:炸开V:设置当前坐标U:恢复上一次操做O:偏移P:移动Z:缩放AA: 测量区域与周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp 程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音得校核(spell) SC: 缩放比例(scale) SN: 栅格捕捉模式设置(snap) DT: 文本得设置(dtext) DI: 测量两点间得距离01:插入外部对相三、常用CTRL快捷键Ctrl+A:全选Ctrl+B:栅格捕捉模式控制(F9)Ctrl+C:将选择得对象复制到剪切板上Ctrl+F:控制就是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6:打开图象数据原子Ctrl+0:打开图象文件Ctrl+P:打开打印对说框Ctrl+S:保存文件Ctrl+U:极轴模式控制(F10)Ctrl+v:粘贴剪贴板上得内容Ctrl+W:对象追踪式控制(F11)Ctrl+X:剪切所选择得内容Ctrl+Y:重做Ctrl+Z: 取消前一步得操作。

★CAD中统计多条线段长度

1. 新建文本文档，将以下代码复制在记事本内，“另存为”→“统计线段长度.lsp”。

(princ "\n程序：统计线段长度命令：zz")(defun C:zz (/ CURVE TLEN SS N SUMLEN)(vl-load-com) (setq SUMLEN 0)(setq SS (ssget '((0 . "CIRCLE,ELLIPSE,LINE,*POLYLINE,SPLINE,ARC"))))(setq N 0)(repeat (sslength SS)(setq CURVE (vlax-ename->vla-object (ssname SS N)))(setq TLEN (vlax-curve-getdistatparam CURVE (vlax-curve-getendparam CURVE))) (setq SUMLEN (+ SUMLEN TLEN))(setq N (1+ N)))(princ (strcat "\n共选择" (itoa (sslength SS)) " 条线段. 线段总长: " (rtos SUMLEN 2 3) " .")) (princ))2.打开CAD →菜单栏中找到“管理”（老版本“工具”）→打开“加载应用程序”（或在命令行中运行“appload”命令打开）→找到并选中“统计线段长度.lsp”→点“加载”→显示“已成功加载统计线段长度.lsp。

”→点“关闭”。

3. 在命令行输入“zz”+回车→选中所有要统计的线→选中后点鼠标右键（或回车）。

4. 按F2查看结果→。

cad多条线段总长度计算命令

cad多条线段总长度计算命令CAD是一种广泛应用于工程设计和制图的计算机辅助设计软件，它可以帮助工程师和设计师将想法转化为真实的图纸。

在CAD中，线段是常见的基本图元之一，我们可以通过一些命令来计算多条线段的总长度。

首先我们需要了解几个与线段相关的基本概念。

在CAD中，线段由两个端点定义，我们可以通过给定的坐标或基于其他图元进行绘制。

在命令中，我们可以使用两个点来创建一条线段，并将其添加到绘图中。

计算多条线段总长度的方法有多种，下面我们来介绍几个常用的命令。

一、SUM命令SUM命令是CAD中用于计算多个线段总长度的命令。

我们可以选择需要计算的多条线段，SUM命令将会自动计算它们的总长度并显示出来。

该命令非常简单，只需输入SUM，然后按照提示选择线段即可。

二、LENGTHEN命令LENGTHEN命令不仅可以用来延长或缩短线段的长度，还可以用来计算线段的长度。

我们只需选择需要计算长度的线段，然后输入LENGTHEN命令，软件会自动显示出线段的长度。

三、DISTANCE命令DISTANCE命令是一个非常常用的测量命令，它可以测量并显示两个点之间的距离。

我们可以使用DISTANCE命令依次测量多个线段的长度，然后将各个线段的长度累加得到总长度。

在实际应用中，我们可能会遇到多条线段之间存在重叠或交叉的情况。

这时，我们需要将线段进行拆分，然后再计算各部分线段的长度，最后将长度相加得到总长度。

我们可以使用CAD中的分割命令或修剪命令来完成这一步骤。

另外，CAD软件还提供了一些辅助工具来快速计算线段长度，比如查询命令、勾股定理等。

这些工具能够帮助我们更加高效地完成计算任务。

总结起来，CAD中计算多条线段总长度的命令有SUM、LENGTHEN和DISTANCE等。

我们可以根据具体情况选择合适的命令来完成计算任务。

同时，在处理复杂线段时，我们还可以利用分割和修剪命令来拆分线段，再进行计算。

通过合理的使用CAD命令，我们能够方便、快速地计算多条线段的总长度，提高工作效率。
