汇编语⾔程序设计第4章汇编语⾔程序设计§4.1 汇编语⾔的模式⼀、汇编语⾔源程序的⼀般模式[Name 模块名][Title 标题][定义宏][定义数据段][定义附加段][定义堆栈段]定义代码段源程序结束中括号括起的部分可以省略，可见在⼀个汇编语⾔源程序中必须要定义代码段，并且必须有源程序结束指令。
⼆、8086汇编语⾔程序的⼀个例⼦Pg90。
§4.2 语句⾏的构成汇编语⾔中的语句⼀般分为两种类型：指令性语句和指⽰性语句。
指令性语句的格式为：[标号：] 助记符 [操作数1[，操作数2]] [；注释]指⽰性语句的格式为：[名称] 助记符 [参数1，参数2，……] [；注释]标号和名称都是编程⼈员根据需要和⼀定的规则任意取的。
也可以认为汇编语⾔的语句⾏是由标记和分隔符（空格）构成。
⼀、标记1．IBM宏汇编的字符集（1）字母（2）数字符（3）特殊字符2．界符⽤于定界⼀个标记的结束或⼀个标记的开始，本⾝具有⼀定的意义。
3．常量出现在汇编语⾔源程序中的固定值称为常量。
（1）数值常量①⼆进制：以字母B结束。
②⼗进制：以字母D或⽆字母结束。
③⼋进制：以字母Q（或O）结束。
④⼗六进制：以字母H结束。
（2）字符常量指⽤单引号或双引号引起的字符或字符串。
4．标识符由程序员⾃⼰建⽴的字符序列（标号或名称）。
⼀个标识符不能超过31个字符，不能以数字开头。
5．保留字汇编语⾔中具有特殊意义的字符序列。
6．注释⼀⾏中分号以后的部分。
⽤于对⼀段或⼀⾏程序进⾏说明，便于阅读和理解。
⼆、符号具有⼀定意义的字符序列。
1．寄存器名2．变量段属性、偏移属性、类型属性3．标号段属性、偏移属性、类型属性4．常数5．其它三、表达式由操作数和运算符组合⽽成的序列。
1．操作数（1）⽴即数（2）寄存器操作数（3）存储器操作数2．运算符（1）算术运算符+、-、*、/、MOD（求余）（2）逻辑运算符AND、OR、NOT、XOR（3）关系运算符EQ、NE、LT、LE、GT、GE结果为“假”时，返回0，结果为“真”时，返回⼆进制全1。
汇编语言设计实践：第4部分 基本汇编语言

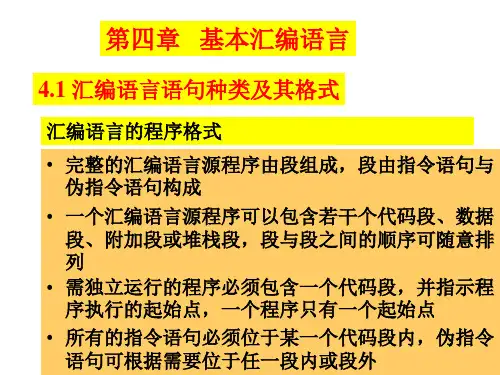

4.1 汇编语言语句种类及其格式
汇编语言的程序格式
• 完整的汇编语言源程序由段组成，段由指令语句与 伪指令语句构成
• 一个汇编语言源程序可以包含若干个代码段、数据 段、附加段或堆栈段，段与段之间的顺序可随意排 列
• 需独立运行的程序必须包含一个代码段，并指示程 序执行的起始点，一个程序只有一个起始点
• 所有的指令语句必须位于某一个代码段内，伪指令 语句可根据需要位于任一段内或段外
汇编语言的语句可以分为指令语句和伪指令语句
•指令语句——产生使CPU产生动作、可供机器
执行的机器目标代码
•伪指令语句——不产生CPU动作、在程序执行
前由汇编程序处理的说明性语句，例如，数据说明、 变量定义等等
2
一、指令语句
每一条指令语句在汇编时都要产生一个可供CPU执 行的机器目标代码，它又叫可执行语句。
指令语句的一般格式为： 标号 ： 操作码
， 操作数
； 注释
一条指令语句最多可以包含4个字段 例 L1：MOV AH，0A0H ;将0A0H放入AH
3
1.标号字段
标号是可选字段，它后面必须有“:”。标号是一条 指令的符号地址，代表了该指令的第一个字节存放 地址。
注释字段可以是一条指令的后面部分，也可以是 整个语句行。
例：
LABEL1: ADD AX，BX; 功能为AX<=(AX)+(BX)
;后面的程序段将完成两次对存储器的访问
MOV AX, W_VAR1
MOV W_VAR2, AX
7
二、伪指令语句
伪指令语句又叫命令语句。 伪指令本身并不产生对应的机器目标代码。它仅 仅是告诉汇编程序对其后面的指令语句和伪指令 语句的操作数应该如何处理。
汇编 第四章伪指令及汇编语言源程序结构
MOV AL, BUF1
ADD AL, BUF2 MOV SUM, AL
；取第一个加数
；两数加 ；和放入SUM单元
3
伪指令（指 示性）语句: 提供相关辅 助信息。
指令性语句: 完成一定功 能，能翻译 成机器码。
伪指令语句
DATA SEGMENT ；DATA段定义开始 BUF1 DB 34H BUF2 DB 27H SUM DB ? DATA ENDS ；DATA段定义结束 CODE SEGMENT ；CODE段定义开始 ASSUME CS:CODE ASSUME DS:DATA ；段性质规定 START: MOV AX,DATA MOV DS,AX ；给DS赋值 MOV AL, BUF1 ；取第一个加数 ADD AL, BUF2 ；两数加 MOV SUM, AL ；和放入SUM单元 MOV AH,4CH INT 21H ；返回DOS CODE ENDS ；CODE段定义结束 END START ；源程序结束
14
二、＝ 等号伪指令
格式：符号名 ＝ 表达式 功能：为常量、表达式及其他各种符号定义一个等价的符号 名，并能对所定义的符号多次重复定义，且以最后一次定义 的值为准。 例：COST = 20 M = MOV LOST = COST+10 ；30→LOST M = ADD ；M=ADD 注 ： “ ＝ ” 伪 指 令 的 格 式 和 功 能 与 EQU 类 似 。 二者区别：在同一程序中，“＝”可以对一个符号重 复定义，EQU不能对同一符号重复定义。
26
三、变量、标号的分析运算和合成运算
例:DATA SEGMENT A DB ‘ABCDEF’ B DW 10 DUP（1，2DUP（2）） C DB 3，20 DUP（0） DATA ENDS ┆ MOV AX，LENGTH A ；1→AX MOV BX，LENGTH B ；10→BX MOV CX，LENGTH C ；1→CX ┆
汇编语言(微机)第三章
汇编语言源程序的格式
一般情况下，定位类型、组合类型和类别说明可以 不用。 注意：SEGMENT和ENDS语句必须成对使用。 例：定义一数据段DATA
DATA SEGMENT A DB '1234' B DW 12H
DATA ENDS
22
汇编语言源程序的格式
(2)偏移地址定位语句 ORG 格式：ORG 数值表达式 功能：指定在它之后的程序段或数据块所存放的起始地 址的偏移量。
SUB1： ？
RESU： ？
？
31
汇编语言源程序的格式
④ 用DUP重复因子初始化一个数据区
格式：N DUP （表达式）
？、数值、
数值表达式
重复次数 重复装入的内容
字符等
例1: DA1 DB 2 DUP(0) DA2 DB 2 DUP(‘AB’) DA3 DW 2 DUP(1)
DA1
00
00
DA2
41
LOP： ADD AL，［BX］ ADC AH，０ INC BX LOOP LOP MOV ［DI］ ，AX MOV AH ，4CH INT 21H
CODE ENDS END START
9
汇编语言源程序的格式
汇编语言源程序的格式
二、指令性语句 [标号：] 操作码 [操作数] [;注释项]
操作码：指明操作的性质，说明计算机要执行的具体操 作。用助记符表示。
第三章：8086汇编语言程序设计
主讲教师：范新民
整理ppt
1
8086汇编语言程序设计
1 3.2.1 汇编语言源程序的格式 2 3.2.2 常量、标识符和表达式 3 3.2.3 指示性语句 4 3.2.4 指令性语句 5 3.2.5 宏指令
第4章 汇编语言程序设计
因此， 因此，对例子中的存储器地址作如下运 算： SUM+2 CYCLE-5 NOT_DONE-GO 是有效的表达式。 是有效的表达式。而 SUM-CYCLE
（2）逻辑运算符 逻辑运算符是按位操作的AND、OR、 、 逻辑运算符是按位操作的 、 XOR和NOT。 和 。 1010 1010 1010 1010B AND 1100 1100 1100 1100B=1000 1000 1000 1000B 1100 1100 1100 1100B OR 1111 0000 1111 0000B=1111 1100 1111 1100B NOT 1111 1111 1111 1111B=0000 0000 0000 0000B
ASSUME CS：MY_CODE, ；规定 和DS 规定CS和 ： 的内容 DS：MY_DATA ： PORT_VA1 EQU 3 ；端口的符号名 GO： MOV AX, MY_DATA ；DS ： 初始化为MY_DATA 初始化为 MOV DS, AX MOV SUM, 0 ；清SUM单元 单元
变量可以具有以下几种寻址方式： 变量可以具有以下几种寻址方式： ① 直接寻址 ② 基址寻址 变址（索引） ③ 变址（索引）寻址 ④ 基址变址寻址
2．运算符（Operators） ．运算符（ ） 算术运算符（ Operators） ① 算术运算符（Arithmetic Operators） 逻辑运算符（ Operators） ② 逻辑运算符（Logical Operators） 关系运算符（ Operators） ③ 关系运算符（Relational Operators） 分析运算符（ Operators） ④ 分析运算符（Analytic Operators） 合成运算符（ Operators） ⑤ 合成运算符（Synthetic Operators）

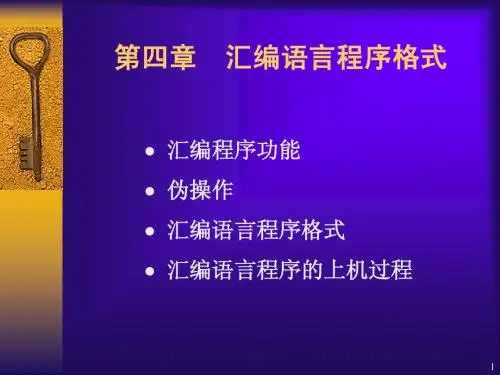

第四章 汇编语言程序格式
.model small .data …… .code start: mov ax, @data mov ds, ax …… mov ax, 4c00h int 21h end start
9
段组定义伪操作
dseg1 dseg1 dseg2 dseg2 segment …… ends segment …… ends word public ‘data’
DATA_BYTE DATA_WORD
DB DW
10,4,10H,? 100,100H,-5,?
14
ARRAY
DB DB DW
‘HELLO’ ‘AB’ ‘AB’
ARRAY
48H 45H 4CH
4CH
4FH 41H 42H 42H 41H
PAR1 PAR2 ADDR_TABLE
DW DW DW
100,200 300,400 PAR1,PAR2
.STARTUP .EXIT [ return_value ]
13
数据定义及存储器分配伪操作：
[变量] 助记符 操作数 [ , 操作数 , … ] [ ; 注释] 助记符：DB DW DD DF DQ DT
DATA_BYTE 0AH 04H
10H
DATA_WORD 64H 00H 00H 01H FBH FFH -
12 ; (bx)=0 ; (bx)=2 ; (bx)=2
?
datagroup group data1,data2
code segment assume cs:code, ds:datagroup
; (bx)=0
程序开始和结束伪操作：
TITLE text
NAME module_name
汇编语言及编程实例(电子教案)
汇编语言及编程实例（电子教案）汇编语言程序设计2005第四章汇编语言程序设计回顾：8086的内部结构、寄存器功能和工作过程，指令格式、寻址方式和功能。
本讲重点：了解汇编的概念及其方法,掌握汇编程序的基本格式，常用运算符的使用方法，汇编的步骤。
4.1汇编语言的基本元素一、汇编语言的语句格式由汇编语言编写的源程序是由许多语句(也可称为汇编指令)组成的。
每个语句由1~4个部分组成，其格式是：[标号]指令助记符[操作数][；注解]其中用方括号括起来的部分，可以有也可以没有。
每部分之间用空格(至少一个)分开，一行最多可有132个字符。
1.标识符给指令或某一存储单元地址所起的名字。
可由下列字符组成：字母：A~z；数字：0~9；特殊字符：、·、＠、一、$数字不能作标识符的第一个字符，而圆点仅能用作第一个字符。
标识符最长为31个字符。
当标识符后跟冒号时，表示是标号。
它代表该行指令的起始地址；当标识符后不带冒号时，表示变量；伪指令前的标识符不加冒号。
2.指令助记符表示不同操作的指令，可以是8086的指令助记符，也可以是伪指令。
3.操作数指令执行的对象。
依指令的要求，可能有一个、两个或者没有，例如：RET；无操作数COUNT：INCC某；一个操作数如果是伪指令，则可能有多个操作数，例如：COSTDB3，4，5，6，7；5个操作数MOVA某，[BP+4]；第二个操作数为表达式4.注解该项可有可无，是为源程序所加的注解，用于提高程序的可读性。
二、汇编语言的运算符1.算术运算符、逻辑运算符和关系运算符-1-汇编语言程序设计2005算术运算符可以应用于数字操作数，结果也是数字。
而应用于存储器操作数时，只有＋、－运算符有意义。
2.取值运算符SEG、OFFSET、TYPE、SIZE和LENGTH·SEG和OFFSET分别给出一个变量或标号的段地址和偏移量。
例如，定义：SLOTDW25则：MOVA某，SLOT；从SLOT地址中取一个字送入A某MOVA某，SEGSLOT；将SLOT所在段的段地址送入A某MOVA某，OFFSETSLOT；将SLOT所在段的段内偏移地址送A某·TYPE操作符返回一个表示存储器操作数类型的数值。
第04章 汇编语言程序设计 39页 0.2M PPT版
MOV AL，10100000B OR 00000101B ；（AL）←10100101B
例4-4 关系运算符的应用
MOV AX，5 EQ 101B ；（AX）←0FFFFH
MOV BH，10H GT 16 ；（BH）←0
例4-5 数值返回运算符的应用
K1 DB 30H，31H，32H
K2 DW 4041H，4043H
（4）STACK
（5）MEMORY
（6）AT表达式
4. 类别名
返回
4.2.4 段寻址伪指令
格式：
ASSUME 段寄存器名：段名，段寄存器名：段名，……
例4-15 求从NUM开始的12个无符号字节数的和，结果放在SUM字单元中。
DATA SEGMENT NUM DB 95H，83H，36H，2DH DB 33H，22H，1AH，34H DB 62H，45H，75H，49H SUM DW ？
例4-13
STR1 DB ‘COMPUTER’ ；定义一个字符串，字符串的首地址为STR1 STR2 DW ‘AA’，‘BC’，‘DE’ ；给两个字符组成的字符串分配两个字节存储单元 DATA DW ？，？，？ ；为DATA预留6个存储单元
例4-14
DATA1 DB 20 DUP（？） ；为变量DATA1分配20个字节的空间，初值为任意值 DATA2 DW ？ ；为变量DATA2分配2个字节的空间，初值为任意值 DATA3 DB 20 DUP（30H） ；为变量DATA3分配20个字节的空间，初值均为30H
K3 DW 20H DUP（0）
K4 DD 50515253H
MOV AL，TYPE K1 ；等效于MOV AL，1
MOV AH，TYPE K2 ；等效于MOV AH，2
汇编语言程序设计
第四章汇编语言程序设计(assembly languageprogramming)§4.1 汇编语言(assembly language)一．概述汇编语言：一种符号语言，它用助记符表示指令的操作码和操作数，用标号或符号代表地址、常量和变量，与机器语言几乎一一对应汇编语言程序：用汇编语言编写的程序汇编：把汇编语言源程序翻译成机器语言目标程序的过程汇编语言源程序手工汇编或汇编程序机器语言目标程序汇编程序：用来完成汇编工作的程序，有小汇编ASM宏汇编MASM动态调试程序DEBUG二．汇编语言的语句格式： [名称] 指令助记符 [操作数] [；注释]带方括号的项有时可没有，注释项完全可以没有每个部分用空格分开每行最多可有132个字符，但最好不要超过屏宽80语句可分成指令性语句和指示性语句（伪指令语句）指令性语句汇编后可生成机器码[标号：] 指令助记符 [操作数] [；注释]指示性语句指示汇编程序处理一些工作[名称] 伪指令(指示符) [操作数] [；注释]1．名称（或称标识符）给指令或存储单元地址起的名字，由字母、数字、字符组成字母：A~Z ，a~z数字：0~9字符：可打印＋－＊／＝（）［］〈〉；．' ’ ，＿：？＠＄＆（非打印空格制表符TAB 回车换行）（界符：，；：．（）［］〈〉＋－＊／＝？＿＠＆＄' ’界符用来表示某个标志的结束）数字不能作名称的第一个字符，圆点．仅能作第一个字符保留字不能作标识符（＄、？是保留字，与其它字符组合除外）名称最长为31个字符当名称后跟冒号，表示该名称是其后指令的标号，代表该指令的开始地址，其他指令可以用该标号作为转移地址当名称不跟冒号，它可能是标号或变量名，伪指令前的名称不跟冒号冒号隐含NEAR属性，例：供段内调用写成 OUTPUT：OUT DX ，AL供段间调用写成 OUTPUT OUT DX ，AL2．指令助记符8086/8088指令，也可以是伪指令，如果指令有前缀（LOCK、REP等）则前缀和指令用空格分开3．操作数指令执行的对象，可能有一、二个或没有名称指令助记符操作数注释RET ；返回（无操作数）COUNT： INC CX ；CX加1（1个操作数）MOV AL，BL ；ALBL（2个操作数）伪指令可有多个操作数COST DB 3,4,5,6,7,8 ；（6个操作数,用逗号分开）操作数可以是常数、寄存器名、标号、变量、表达式，MOV AX，[BP+4]；（第二个操作数为表达式）4．注释可选项，使程序易读，汇编时不作处理注释前面要加分号，它可位于操作数之后，也可位于行首三．常量与变量1．常量，也叫常数，没有属性的纯数，汇编时已确定的值·数字常量为0~65535中的数（16位寄存器使用，伪操作可定义32位），进制加后缀说明，十进制加D（可省），二进制加B，八进制加Q，十六进制加H，若十六进制第一位为字母，则前头应加0·字符和字符串叫串常量，是ASCII码字符串，必须加单（或双）引号例：‘A’，“ABC”，汇编后变成41H，414243H2．变量，用于表达数值（或串）的标识符，有三个属性① 段属性（SEGMENT）② 偏移地址属性（OFFSET）③ 类型属性（TYPE），用DB、DW、DD定义§4.2 伪指令(pseudo-instruction)一．符号定义伪指令1．等值EQU格式：符号名 EQU 表达式用来给符号定义一个值，程序中出现该符号就用其值代替，EQU只能定义一次DATA EQU 1234 ；代表一个数XYZ EQU ALPHA[SI] ；代表一个地址2．等号 =格式：符号名 = 表达式意义与EQU一样，但程序中可重新定义符号的值EMP = 6 ；EMP代表6EMP =EMP + 1 ；EMP现在代表73．解除PURGE格式：PURGE 符号名（符号1，符号2，……，符号n）用于解除所定义的符号使该符号在以后的定义中有效例：原定义 TAB EQU 5可用 PURGE TAB 来解除然后可重新定义 TAB EQU 10二．数据定义伪指令用于预置存储器或定义变量1．定义字节DB格式：[变量名称] DB 表达式例：DATA1 DB 2，3，4，5；从DATA1单元开始存放4字节数据2．定义字DW格式：[变量名称] DW 表达式例：TAB DW 1234H；TAB单元内容为34H，TAB+1单元内容为12H 3．定义双字DD格式：[变量名称] DD 表达式每个数据二字（四字节）低位部分在低地址，高位部分在高地址·用DB/DW/DD定义的数每行不得超过16项，超过16项必须换行DB/DW/DD用法<1> SUM DB ? ；给SUM单元分配一个字节，内容未定<2> TAB DB 20 DUP（0）；给TAB开始单元分配20字节，内容为0<3> TIME DW 100 DUP（？）；给TIME开始单元分配100字，内容未定<4> ADDR DD TABLE ；TABLE的地址（双字）给ADDR例：DATA SEGMENTORG 100HTABLE DB 1，2，3，4ADDR DD TABLEDATA ENDS假设汇编后DS=13A2H（如果ADDR用DW定义，只得偏移量）（如果TABLE是变量，ADDR得地址，是常量，ADDR得数值）<5> LETTER DB ‘ABCDEFG’；将字符串以ASCII码形式填入LETTER开始的内存<6> HIS DB 3 DUP（‘WELCOME！’，0DH，0AH）；从HIS单元开始重复3次存放WELCOME！和回车换行符4．标号LABEL格式：标号名 LEBEL 类型标号用于说明可执行代码在汇编语言程序中的位置，即符号地址，供调用和转移之用标号有三个属性段属性偏移量属性距离属性（即格式中的类型）：NEAR（近程）和FAR（远程）NEAR：本标号为段内标号，调用本标号只提供偏移地址，段基址为当前代码段FAR：本标号为段间标号，调用本标号提供偏移地址和段基址一个具有NEAR属性的标号也可用标号加冒号作后缀，并排列在代码行的开头来隐含如 AGAIN LABEL NEARXOR AX，BUFF[BX]可写成 AGAIN：XOR AX，BUFF[BX]例：ROOT LABEL NEAR ；以下程序所用的ROOT标号是段内属性COMP PROC NEAR ；以下程序所用的过程下的标号是段内属性TIME PROC FAR ；以下程序所用的过程下的标号是段间属性三．运算符1．算术运算符+、-、*、/、MOD即加、减、乘、除、除法取余数（如19 MOD 7=5）操作数是数字，结果也是数字存储器地址运算时只有加减，例TAB+2、BETA-5等2．逻辑运算符AND、OR、XOR、NOT即与、或、异或、非操作数是数字，结果也是数字例：AND BX，DAT AND 0FEH3．关系算符EQ、NE、LT、GT、LE、GE即相等、不等、小于、大于、小于等于、大于等于若关系是假结果为0，若关系是真结果为0FFFFH例：MOV BX，PAD LT 3则PAD的值小于3时，汇编成MOV BX，0FFFFH否则，汇编成MOV BX，04．分析运算符可把存储器操作数分解成它的组成部分，如段值、段内偏移量、类型5．合成算符由已存在的存储器操作数生成一个段值与偏移量相同，而类型不同的新的存储器操作数以下讨论分析算符和合成算符1．取段基址SEG它加于一个变量或标号之前，回送段基址，例：ASSUME CS：SEG BEGIN ；令CS为BEGIN程序段段基址MOV AX，SEG VARN ；将VARN的段基址送AX2．取偏移量OFFSET它加于一个变量或标号之前，取其偏移量，例：MOV BX，OFFSET SUM ；将SUM的段内偏移量存入BX3．取类型码TYPE它加于一个变量或标号之前，取其类型代码DB DW DD DQ DT NEAR FAR1 2 4 8 10 -1 -2例：NG1 DB ‘A’，‘D’，3NG2 DW 88,265……MOV AL，TYPE NG1 ；NG1定义字节，AL 1MOV AL，TYPE NG2 ；NG2定义字，AL 24．取长度LENGTH它加于一个变量之前，取分配给变量的项数例：TAB DB 150 DUP（？）；150项，150字节FUM DW 150 DUP（？）；150项，300字节则，MOV CX，LENGTH TAB ；CX 150MOV AX，LENGTH FUM ；AX 150·注意：LENGTH返回的存储区必须用DUP（）来定义，否则返回为1 5．取字节数SIZE它加于一个变量之前，取回变量所占字节总数，有SIZE = LENGTH * TYPE由上例，LENGTH TAB = 150，TYPE TAB = 1LENGTH FUM = 150，TYPE FUM = 2可知： SIZE TAB = 150SIZE FUM = 300以上5个叫数值返回算符6．类型指示PTR格式：类型 PTR 地址表达式表示PTR右边的（存储器）操作数是左边的类型，有：BYTE、WORD、DWORD、NEAR、FAR例：INC BYTE PTR [BX] ；将BX指向的单元字节加1MOV WORD PTR [DI]，99 ；立即数99送DI指向的字中JMP NEAR PTR FOK ；以近程方式跳转到FOK（只取FOK偏移地址）7．指定符THIS（合成算符）用于定义当前所指单元中的类型格式：THIS 类型/距离经THIS定义过的标号具有当前汇编段、偏移量和所规定的类型或距离等属性，例：FOOB EQU THIS BYTE；下面的字类型变量FOOW在这里指定为字节型FOOBFOOW DW 120 DUP（？）定义后，对同一数据块（FOOB和FOOW有相同的段和段内偏移量）有两种类型访问FOOB时为字节操作，访问FOOW时为字操作ADD AL，FOOB[3] ；将数组第四字节与AL相加MOV AX，FOOW[4]将数组第五六字节组成的字送AX也可以这样来构成FOOB：FOOB EQU BYTE PTR FOOW又例：DATAF EQU THIS FARDATAN：MOV AX，FOO这时 JMP DATAN为近程转移JMP DATAF为远程转移8．段修改符：用于对某一地址表达式指定临时段基址，如MOV AX，ES：[BX]；指定ES为BX的段基址，对当前指令有效9．短程符SHORT与NEAR、FAR功能类似，位移量一字节范围 -128~+127，对应一条短转移指令例：JMP SHORT LAB；转移到标号LAB的地址10．方括号 [ ]表示操作数（加方括号）是一个地址偏移量，不是数值格式：[表达式] 或者 [表达式][ ]例：MOV [BX]，AX ；将AX内容送BX所指单元MOV [BX+7]，AX ；将AX内容送BX+7所指单元MOV AX，[BX][SI] ；将BX+SI所指单元内容送AX11．取高/低字节HIGH/LOW用来分离常量的高/低字节，对存储器操作数无效例：DATA EQU 789AHMOV AL，HIGH DATA ；AL=78HMOV AL，LOW DATA ；AL=9AH四．段定义伪指令1．SEGMENT—ENDS格式：[段名] SEGMENT [定位类型] [组合类型] [‘类别名’]┇[段名] ENDS·段名·定位类型（Align），给出实际段地点的种类或段长度的信息<1> PARA 段起始地址从一个节（paragraph）的边界开始<2> BYTE 段地址可从任意绝对地址开始<3> WORD 段地址从任意一个字的边界开始<4> PAGE 段地址从某一页的边界开始（一页等于256字节）<5> INPAG 段长度小于一页未说明定位类型时则默认为PARA·组合类型（Combine），又称联合类型，程序中各程序段的连接和定位方法<1> PUBLIC 将段名相同的程序段（亦称模块）依此紧密连接，但彼此不相互覆盖<2> COMMON将段名相同的程序段连接，各段都从同一地址开始<3> AT表达式段定位在由表达式（结果必须是常数）所指定的节的边界上例：AT 1234H，则段地址被定位在物理地址为12340H处，如果希望从12345H开始，则在SEGMENT命令的下一行写上ORG 5AT 不能向前引用<4>STACK 表示这个段是运行期间的堆栈段<5>MEMORY 该段是相互连接的几个段中地址最高的段<6>NONE本段与其他段无组合关系未说明联合类型时则默认为NONE，不和别的段连接·‘类别名’（Class），也叫组名，加单引号，汇编后类别名相同的程序段代码集中在一起定位，形成一个统一的物理段，类别名可自定，约定的有CODE （代码段）、DATA（数据段）、STACK（堆栈段）、CONST（常数）、MEMORY（存储）等2．ASSUME段寄存器说明伪指令，指明所定义的段名所使用的段寄存器（告诉汇编程序在运行期间通过哪一个段寄存器寻址才能找到所要的指令和数据），本语句一般在定义的代码段中第一条出现格式：ASSUME 段寄存器：段名 [，…]例： ASSUME CS：CODE，DS：DATA ；用SEGMENT—ENDS定义ASSUME CS：SEG KGF，DS：SEG BEGIN；由算符定义ASSUME ES：NOTHING ；用关键字定义，表示不使用ES（取消ES段寄存器）（保留字NOTHING在这里作为一个段名参数，ASSUME NOTHING表示取消所有段寄存器，各个段寄存器只能在指令性语句中由MOV指令赋值）·ASSUME只是设定段寄存器与逻辑段的对应关系，并没给段寄存器装入实际值，所以程序中必须对DS、ES、SS赋值，而CS由系统赋值3．ORG定点伪指令（段内定位），用以确定下一条指令（或变量）在当前段中的偏移地址格式：ORG 表达式表达式以65536（64K）为模计算，超过64K则取其余数本语句前未定义过的变量不可出现在表达式中，表达式可包含＄（程序计数器当前值）如：ORG OFFSET ＄+1000表达式必须为正值，若为负值，就会从当前段的地址高端开始表达式最好不要写成OFFSET ＄-1000，以免把汇编过的1000个字节覆盖掉ORG指令不能带标识符，如START：ORG 0和SKIP ORG 100都是错的例：CODE SEGMENT ；段起始ORG 100H ；本程序代码从偏移地址100H开始装入ASSUME CS：CODE ；装入代码段地址到CS中START：IN AL，30H ；程序段SHL AL，1OUT 32H，ALJMP STARTCODE ENDS ；程序段结束END START ；汇编结束例：DATA SEGMENTORG 50HDAT DW 1,2,$+1┇DATA ENDS注意DAT不能定义为字节,否则与$不匹配五．过程定义伪指令格式：过程名 PROC 属性┇过程体RET过程名 ENDP·过程名不可缺省，它和标号一样有三个属性：段属性、偏移地址属性、距离属性·距离属性在PROC后指定，有NEAR和FAR，如果希望过程能让别的程序调用，则必须是FAR属性·一个过程允许多个入口，入口处有标号，标号要说明距离属性例：延时100ms子程序DELAY PROC ；隐含NEARMOV BL，10 4TDLY1： MOV CX，2801 ；内循环延时10ms 10TWAIT0： LOOP WAIT0 9/5T DEC BL 2TJNZ DLY1 8/4TRET 8TDELAY ENDP六．结束伪指令·NAME：给模块（源程序）命名格式：NAME 模块名称它出现在源程序的最前端·END：汇编结束格式：END [标号名]它通知汇编程序本模块汇编到此结束标号名是可选项，若选取，应指向执行本程序的起始地址若一个源程序是多模块，只有主模块的END后加标号，子模块只有END七．宏指令宏指令：在汇编语言源程序中多次重复出现的程序段，用一个名字来定义，然后当成一条指令来使用宏汇编：源程序中的宏指令经汇编程序翻译后扩展成对应程序段的机器码宏指令用MACRO—ENDM来定义，如：CRLF MACROMOV DL，0DHMOV AH，02HINT 21H┇ENDM（CRLF作回车换行）§4.3 汇编语言程序设计(assembly language programming)一．设计要求1．程序简明、易读、易调试、易修改2．程序占用内存要少（包括程序长度及运行时所需空间）3．程序运行速度要快二．基本设计方法1．选择合适的计算方法2．绘制程序流程图3．编制程序4．上机调试三．汇编语言程序格式和基本结构一般一个完整的汇编语言程序至少应包括以下三个程序段简化段格式：．MODEL SMALL．STACK 64H．DATA……;紧接指令代码从偶地址开始存放．CODESTART: MOV AX,@DATAMOV DS,AX……END STARTDATA SEGMENT ‘DATA’┇数据段DATA ENDSSTACK SEGMENT ‘STACK’┇堆栈段STACK ENDSCODE SEGMENT ‘CODE’ASSUME CS:CODE,DS:DATA,SS:STACKSTART：MOV AX，DATAMOV DS，AXMOV AX，STACKMOV SS，AX┇代码段CODE ENDSEND START程序的基本结构分为顺序结构、分支结构、循环结构和子程序结构（一）顺序结构一种简单程序，按顺序执行例1．将200H单元的低4位和高4位分别送入201H和202H单元的低4位，这二单元的高4位清0200HX X201H 0202H 0DATA SEGMENTORG 200HBCD DB 47HDB 2 DUP（？）DATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART：MOV AX，DATAMOV DS，AXMOV AX，STACK MOV SS，AXMOV AX，TOPMOV SP，AXMOV BX，OFFSET BCD MOV AL，[BX]AND AL，0FHMOV [BX+1]，AL MOV AL，[BX]MOV CL，4ROL AL，CLAND AL，0FHMOV [BX+2]，AL HLTCODE ENDS END START例2．将ADDR1和ADDR2两单元开始的二个16位无符号数相加，考虑到进位，将其结果存放在SUM开始的三个单元中DATA SEGMNETADDR1 DW 7854HADDR2 DW 9981HSUM DB 3 DUP（0）DATA ENDSSATCK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART： MOV AX，DATAMOV DS，AXMOV AX，STACKMOV SS，AXMOV AX，TOPMOV SP，AXMOV AX，ADDR1ADD AX，ADDR2MOV WORD PTR SUM，AXADC SUM+2，0HLTCODE ENDSEND START例3．查表将DATA1单元中字节类型数据（0~0FH）转换成ASCII码，并存入ASCII单元中DATA SEGMENTASCTAB DB 30H，31H，32H，33H，34H，35H，36H，37HDB 38H，39H，41H，42H，43H，44H，45H，46HDATA1 DB 09HASCII DB ？DATA ENDSSTACK SEGMENT STACKDW 10 DUP（？）STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART PROC FARASCTAB 30 031 1┇93941 A42 B┇46 F┇ASCIIPUSH DSMOV AX，0PUSH AXMOV AX，DATAMOV DS，AXMOV BX，OFFSET ASCTABMOV AL，DATA1XLATMOV ASCII，ALRETSTART ENDPCODE ENDSEND START例4．将200H和201H单元字节的高4位对调，低4位不变CODE SEGMENT200H201HORG 200HDATA1 DB 0F3H，47HASSUME CS：CODE，DS：CODESTART：MOV AX，CODEMOV DS，AXMOV CL，4MOV AX，WORD PTR DATA1 ；AX=47F3HROL AX，CL ；AX=7F34H ROL AH，CL ；AX=F734H ROL AL，CL ；AX=F743H MOV WORD PTR DATA1，AXHLTCODE ENDSEND START（二）分支结构通过判断产生分支，借助于条件转移指令跳转到相应的分支地址执行分支程序分支程序由三部分组成① 测试部分，负责产生决定分支的条件② 定向部分，根据测试条件是否满足，决定程序是否分支③ 标注部分，标明分支的去向利用跳转表也可使程序转移到分支地址例1．16位二进制补码X在DATA1单元，求其绝对值送DATA2单元（设X≠8000H）∣X∣= X，X≥0-X， X<0DATA SEGMENTDATA1 DW 9F87HDATA2 DW ？DATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STA STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACK START：MOV AX，DATAMOV DS，AXMOV AX，STACKMOV SS，AXMOV AX，TOPMOV SP，AXMOV AX，DATA1AND AX，AXJNS ABS0NEG AXABS0： MOV DATA2，AXHLTCODE ENDSEND START例2．多重分支学生成绩按分数段划分为：A、90~100（5AH~64H）B、80~89 （50H~59H）C、70~79 （46H~4FH）D、60~69 （3CH~45H）E、 <60 （ <3CH）已知分数存放在MARK单元，请用ASCII码的A、B、C、D、E去代表MARK单元中的分数所属的段，并存于GRADE单元DATA SEGMENTMARK DB 81GRADE DB ？DATA ENDSCODE SEGMENT ASSUME CS：CODE，DS：DATA START：MOV AX，DATAMOV DS，AXMOV BX，OFFSET MARKMOV AL，[BX]CMP AL，3CHJC LPECMP AL，46HJC LPDCMP AL，50HJC LPCCMP AL，5AHJC LPBMOV AL，41H ；‘A’JMP SHORT DONELPB： MOV AL，42H ；‘B’JMP SHORT DONELPC： MOV AL，43H ；‘C’JMP SHORT DONELPD： MOV AL，44H ；‘D’JMP SHORT DONELPE： MOV AL，45H ；‘E’DONE： MOV BX，OFFSET GRADE MOV [BX]，ALHLTCODE ENDSEND START法2：直接查表转换（顺序结构）DATA SEGMENTTAB DB ‘EEEEEEDCBAA’MARK DB 81GRADE DB ？DATA ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA START：MOV AX，DATAMOV DS，AXMOV BX，OFFSET TABMOV AL，MARKMOV AH，0MOV CL，10DIV CLXLATMOV GRADE，ALHLTCODE ENDSEND START（三）循环结构使机器重复执行一系列指令，是一种闭合的分支结构循环程序由四部分组成① 初始化部分（或预置部分），负责设置循环初值② 处理部分，循环过程的主体③ 控制部分，修改初值，判断是否循环循环次数由一计数器控制循环次数由某一指定条件是否满足来决定④ 结束部分，处理循环程序的最后结果例1．将DTAB单元开始的一组字节补码数（≤255个）求平均值，结果存入AVE单元，若结果为负，在SYM置FFH否则置0DATA SEGMENTDTAB DB 0FDH，0FCH，05H，0F8H，……DB 08H，25H，83H，97H，……COUNT EQU $-DTABAVE DB ？SYM DB ？DATA ENDSSTACK SEGMENT STACKSTA DB 20 DUP（？）STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACK AVER PROC FARSTART：PUSH DSMOV AX，0PUSH AXMOV AX，DATAMOV DS，AXLEA BX，DTABMOV CX，COUNTXOR DX，DXNEXT： MOV AL，[BX]CBWADD DX，AXINC BXLOOP NEXTMOV AX，DX MOV CL，COUNTIDIV CLMOV AVE，ALMOV SYM，0AND AL，ALJNS DONEMOV SYM，0FFHDONE： RETAVER ENDPCODE ENDSEND START循环控制方法：循环次数由计数器控制例2．将8位二进制小数规格化设需规格化的小数在DATA1单元，要求规格化后使其最高位为1，并存入DATA2单元，办法是把小数左移至最高为位为1为止，左移次数存入DATA3单元，若小数是0，则在DATA2和DATA3单元存入0示例：DATA1 DATA2 DATA322H 88H 02H01H 80H 07HCBH CBH 00H00H 00H 00HDATA SEGMENTDATA1 DB 22HDATA2 DB ？DATA3 DB ？DATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STA STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART：MOV DATAMOV DS，AXMOV AX，STACKMOV SS，AXMOV AX，TOPMOV SP，AXMOV CL，0MOV AL，DATA1 ；取数AND AL，AL ；设ZF、SF标志JZ DONECHKSF：JS DONEINC CLADD AL，AL ；左移一位JMP SHORT CHKSFDONE： MOV DATA2，ALMOV DATA3，CLHLTCODE ENDSEND START循环控制方法：循环次数由某一指定条件是否满足来决定例3．多重循环将n个无符号字节数从小到大排序，方法是依此比较相邻两单元的数，若前小后大不交换第一轮比较n-1次，最大数沉底（高地址）第二轮比较n-2次，次大数沉到最大数上面第n-1轮比较完若在某一轮比较时没有出现交换，说明顺序已排好，不必后续比较，故设交换标志AH=1代表不交换，AH=2代表有交换DATA SEGMENTLIST DB 18，6，11，3，1，2，3，9，8，7，6 DB 111，110，99，112，115，114，113，98，96，97 COUNT EQU $-LISTDATA ENDSSTACK SEGMENT STACKSTA DW 10 DUP（？）STACK ENDSCODE SEGMENTASSUME CS:CODE，DS:DATA，SS:STACKSET PROC FARSTART：PUSH DSMOV AX，0PUSH AXMOV AX，DATAMOV DS，AXMOV DX，COUNT-1 ；n-1轮（外循环）EXGO：MOV CX，DX ；每轮次数（内循环）MOV AH，01H ；交换标志MOV BX，OFFSET LIST ；数据块首址INGO： MOV AL，[BX]INC BXCMP AL，[BX]JC NEXT ；数1小，不交换XCHG AL，[BX] ；数1>数2，交换DEC BXXCHG AL，[BX]INC BX ；恢复数据指针MOV AH，02H ；有交换标志NEXT： LOOP INGODEC DXJZ DONEDEC AHJNZ EXGODONE： RETSET ENDPCODE ENDSEND START（四）子程序结构基本要求：① 子程序的开始（入口处）应给予一个标号，结束处有返回指令② 通用子程序要说明入口条件（入口参数）和出口条件（出口参数）③ 调用子程序要注意保护现场和恢复现场调用—返回的堆栈操作：CALL target ；段内SPSP-2，[SP+1，SP] IP，IPIP+disp段间SPSP-2，[SP+1，SP] CS，CSsegSPSP-2，[SP+1，SP] IP，IPoffsetRET ；段内IP [SP+1，SP]，SPSP+2；段间IP [SP+1，SP]，SPSP+2CS [SP+1，SP]，SPSP+2RET n ；如上操作后SPSP+n·子程序入口标号应说明距离属性·对于一个FAR过程，过程初必须先保护程序段前缀中的中断指令INT 20H 的断点地址（DS:0000），它是一个程序正常结束退出的中断处理程序例1．将内存200H单元开始的一个五字节十六进制数显示出来（低位在低地址）DATA SEGMENTORG 200HNUM DB 9AH，78H，56H，34H，12HDATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE，DS:DATA，SS:STACKSTART：MOV AX，DATAMOV DS，AXMOV BX，5MOV AX，STACKMOV SS，AXMOV SP，TOPMOV SI，OFFSET NUMNEXT： MOV DH，[SI+BX-1] ；（不用AL，因调用MOV DL，DH ； display返回时DL→AL）MOV CL，4ROL DL，CLAND DL，0FHCALL DISPLAYMOV DL，DHAND DL，0FHCALL DISPLAYDEC BXJNZ NEXTMOV AX，4C00HINT 21HDISPLAY PROC NEARADD DL，30HCMP DL，3AHJB OKADD DL，07H；（如果DL=3AH，3AH+7=41H是‘A’）OK： MOV AH，02HINT 21HRET。
汇编语言书写格式
汇编语言书写格式
汇编语言是一种低级语言，其书写格式直接影响到程序的可读性和可维护性。
以下是汇编语言的书写格式要点：
1. 缩进：汇编语言中，缩进是非常重要的。
它有助于区分不同的指令块，也有助于使代码更易读。
建议在每个块开始时缩进4个空格。
2. 标号：标号用来标记指令块或数据块的入口点。
在汇编语言中，标号必须以英文字母或下划线开头，并且不能包含空格或其他特殊字符。
3. 注释：注释是一种非常重要的东西，它可以用来解释代码的功能，或者提供帮助信息。
注释可以放在代码的任何位置，但建议放在指令块之前，并且用分号（;）进行标记。
4. 指令格式：汇编语言的指令格式通常为操作码目标操作数，源操作数。
例如：
MOV AX, BX
其中 MOV 是操作码，AX 是目标操作数，BX 是源操作数。
通常，目标操作数在前，源操作数在后。
5. 数据定义：在汇编语言中，可以使用数据定义来定义变量和常量。
数据定义通常放在程序的开始处，并使用特定的指令进行定义。
例如：
MyVar DD 10
其中，MyVar 是变量名，DD 是定义指令，10 是变量的初始
值。
6. 控制结构：汇编语言也支持控制结构，如条件语句和循环语句。
这些语句通常使用跳转指令实现。
例如：
CMP AX, BX
JE Label
其中，CMP 指令用于比较两个操作数的大小，JE 指令用于跳转到 Label 标号处。
总之，良好的汇编语言书写格式能够提高程序的可读性和可维护性，同时也是一种编程规范的体现。
汇编语言流程图
判定条件
判定条件
语句１
语句２ 语句１ … 语句２ … 语句n
IF-THEN-ELSE结构
CASE结构
§5.3.1 用比较/测试的方法实现IF-THENELSE结构
实现方法：在产生分支之前，通常用比较、测试的办
法在标志寄存器中设置相应的标志位，然后再选用适当 的条件转移指令，以实现不同情况的分支转移。
DB 0DH,0AH,"OK,Please answer in German!$"
DATA ENDS
CODE SEGMENT
ASSUME
CS:CODE,DS:DATA
START: MOV AX,DATA
MOV
DS,AX
LEA
DX,MENU
；显示菜单
MOV
AH,9
INT
21H
MOV INT CMP JB CMP JA LEA SUB SHL XOR ADD
（1）进行比较，使用比较指令：
CMP
DEST，SRC
该指令进行减法操作，而不保存结果，只设置标志位。
（2）进行测试，使用测试指令
TEST DEST，SRC
该指令进行逻辑与操作，而不保存结果，只设置标志位。
§5.3.2 用地址表法实现CASE结构（即多路分支）
用地址表法实现CASE结构的基本思路是：将各 分支程序的入口地址依次罗列形成一个地址表，让 BX指向地址表的首地址，从键盘接收或其他方式获 取要转到的分支号，再让BX与分支号进行运算，使 BX指向对应分支入口地址，最后即可使用JMP WORD PTR [BX] 或JMP DWORD PTR [BX] 指 令实现所要转到的分支；程序设计流程图如图5.6所 示：
汇编程序格式标准
Freescale 汇编语言源程序标准时间：2006-05-12 15:57:00 来源： 作者：刘玉宏Freescale 汇编语言源程序标准------------------------------------------------------此标准包括:行的长度限制可接受的字符和字符格式源程序列的分配注释格式-------------------------------------------------------行的长度:为了便于阅读和打印,Freescale使用mono-spaced字体,这种字体每个字符宽度相等.字体大小是9 point;最大行长为70个字符.示例如下:; 1 2 3 4 5 6 7;234567890123456789012345678901234567890123456789012345678901234567890 asc2hex: bsr ishex ;check for valid hex # firstbne dunA2asc ;if not just returncmp #’9’ ;check for A-F ($41-$46)bls notA2F ;skip if not A-F列表输出文件示例如下:; 1 2 3 4 5 6 7 8 9;23456789012345678901234567890123456789012345678901234567890123456789012 345678901234567890123551 C1D7 AD EA asc2hex: bsr ishex ;check for valid hex # first552 C1D9 26 0A bne dunA2asc ;if not just return553 C1DB A1 39 cmp #’9’ ;check for A-F ($41-$46)554 C1DD 23 02 bls notA2F ;skip if not A-F从以上可以看出列宽最大到93字符,因为列表输出文件并不能给读者提供更多的有用信息,因此Freescale最大用到每行93字符.-----------------------------------------------------------避免使用TAB字符TAB字符在不同的字处理软件中有不同的含义,当把源文件提交给其它文档时可能会出现问题,所以要避免使用TAB,而用多个空格代替.-----------------------------------------------------------源程序列分配源程序由标号,助记符,操作数和注释组成一行;标号在第1列开始指令助记符在第13列开始操作数在19列开始注释在31列开始;如果操作数超过了30列,注释必须和操作数的最后一个字符分开1到2个空格.如果一个标号超过11个字符,就应该另起一行,并在31列做注释.短标号也可以另起一行来突出它,这经常用在一个子程序开始处.见图3; 1 2 3 4 5 6 7;234567890123456789012345678901234567890123456789012345678901234567890 label: mne operand ;commentbrset very,long,operand ;comment can’t start in col 31veryLongLabel: ;long label on separate linenop ;instruction with no operandsshort: ;short label may use a separate linemne operand ;code to which ‘short’ refers-----------------------------------------------------------大写和小写字符源程序中协调一致的大小写可以增强可读性,并使程序变得容易理解.标号标号可以混和使用大小写,但无论在哪儿引用它都应该严格匹配其初始定义.指令助记符指令助记符,汇编指示和预处理应当使用小写字符.尽管他们可以使用大写字符,但是输入时要敲shift键,而且大写字符使读者变得不能专心阅读.各种各样得文档中指令使用大写字符仅仅是为了突出他们.有经验得程序员使用小写字符不但容易输入而且容易阅读.寄存器和位Freescale的头文件中使用大写字符定义寄存器和位.位的定义有两种方法位号(0-7)和位屏蔽码.位操作指令使用位号;逻辑操作指令使用屏蔽码方式.屏蔽码在位号前面加一个小写字母m前缀.示例见图4PTAD: equ $00 ;I/O port A data register; bit numbers for use in BCLR, BSET, BRCLR, and BRSETPTAD7: equ 7 ;bit #7PTAD6: equ 6 ;bit #6PTAD5: equ 5 ;bit #5PTAD4: equ 4 ;bit #4PTAD3: equ 3 ;bit #3PTAD2: equ 2 ;bit #2PTAD1: equ 1 ;bit #1PTAD0: equ 0 ;bit #0; bit position masksmPTAD7: equ %10000000 ;port A bit 7mPTAD6: equ %01000000 ;port A bit 6mPTAD5: equ %00100000 ;port A bit 5mPTAD4: equ %00010000 ;port A bit 4mPTAD3: equ %00001000 ;port A bit 3mPTAD2: equ %00000100 ;port A bit 2mPTAD1: equ %00000010 ;port A bit 1mPTAD0: equ %00000001 ;port A bit 0-----------------------------------------------------------标号标号可以混和使用大小写,但避免使用下划线,我们推荐使用大写字符做为多字符标号的分界.例如:VeryLongLabel代替ery_long_label标号定义并加一个冒号,尽管有很多编译器不需要这个冒号.文件和子程序头文件和子程序前面需要一个块来说明他的用途和目的,称为头图5是典型的文件头;*********************************************************************************** *********;* Title: 9S08GB60_v1r2.equ (c) FREESCALE Inc. 2003 All rights reserved. ;*********************************************************************************** *********;* Author: Jim Sibigtroth - Freescale TSPG;*;* Description: Register and bit name definitions for 9S08GB60;*;* Documentation: 9S08GB60 family Data Sheet for register and bit explanations;* HCS08 Family Reference Manual (HCS08RM1/D) appendix B for explanation of equat e files;*;* Include Files: none;*;* Assembler: Metrowerks Code Warrior 3.0 (pre-release);* or P&E Microcomputer Systems - CASMS08 (beta v4.02);*;* Revision History:;* Rev # Date Who Comments;* ----- ----------- ------ --------------------------------------------;* 1.2 24-Apr-03 J-Sib correct minor typos in comments;* 1.1 21-Apr-03 J-Sib comments and modify for CW 3.0 project;* 1.0 15-Apr-03 J-Sib Release version for 9S09GB60;*********************************************************************************** *********其中有些是必须的,有些可以省略文件名:必须,包括文件名和后缀版权声明:必须作者:必须,有些文件可能重复使用数年,有时需要帮助时可以联系他们描述:必须,但仅是摘要,更多信息应该在一个单独的文件中文档:另外一个文件,她是对这个文件的详细说明包含文件:需要时必须汇编器:汇编器的厂商和版本,非常重要版本历史:提供何时,何人,哪个文件被修改等信息图6是子程序头模板,可以根据子程序的复杂程度适当增减;****************************************************************** ;* RoutineName - expanded name or phrase describing purpose;* Brief description, typically a few lines explaining the;* purpose of the program.;*;* I/O: Explain what is expected and what is produced;*;* Calling Convention: How is the routine called?;*;* Stack Usage: (when needed) When a routine has several variables;* on the stack, this section describes the structure of the;* information.;*;* Information about routines that are called and any registers;* that get destroyed. In general, if some registers are pushed at;* the beginning and pulled at the end, it is not necessary to;* describe this in the routine header.;******************************************************************;****************************************************************** ;* GetSRec - retrieve one S-record via SCI1;* Terminal program should delay after to allow programming;* recommended delay after is TBDms, no delay after chars.;* Only header (S0), data (S1), and end (S9) records accepted;*;* Calling Convention:;* ais #-bufferLength ;# of data bytes + 4 (typ.36);* jsr GetSRec ;read S-record onto stack;* bne error ;Z=0 means record bad;*;;*; ’bufferLength’ is defined in calling program not in this;*; subroutine, calling routine must also deallocate buffer space;*; after processing the information that was returned on the stack;*;;* ais #bufferLength ;deallocate buffer space;*;* Returns: all but CCR Z-bit returned on stack (see stack map);* CCR Z-bit = 1 if valid S-record; CCR Z-bit = 0 if not valid;* S-record type @ sp+1 (1 ASCII byte) ($30, $31, or $39);* S-record size @ sp+2 (1 hex byte) (# of data bytes 0-31);* S-record addr @ sp+3 (2 hex bytes) (addr of 1st data value);* S-record data @ sp+5..sp+36 (up to 32 hex data bytes);*;* Stack map... S-record, return, and locals on stack;* | | <-sp (after local space allocated);* H:X-> | SRecCount |;* | SRecChkSum | <-sp (after jsr);* | ReturnAddr msb |;* | ReturnAddr lsb | <-sp (after rts);* | SRecTyp |;* | SRecSize |;* H:X-> | SRecAddr msb |;* | SRecAddr lsb |;* | SRecData 00 |;* | SRecData 01 | etc... (up to 32 bytes);*;* Data values are read as two ASCII characters, converted to;* hex digits, combined into 1 hex value, and stored on stack;*;* Calls: GetChar, PutChar, and GetHexByte;* Changes: A, H, and X;****************************************************************** 图7是一个复杂的头,它使用堆栈传递参数并且附加的堆栈来分配局部变量.虽然可以描述很多的细节但我们规定头的描述最好限制在3到4行.如果要求更多的细节,可以使用一个的单独的文件,而不是描述在代码文件中.调用协议是想当复杂的,因为用户必须分配传递参数的堆栈空间,堆栈内的参数包括用户填充的和本子程序返回的.当这个子程序放回后,一条BNE指令用来检查Z标志来检查本子程序是否成功得到一个S记录.当检查到一个错误或可处理的返回数据,调用程序必须处理调用前分配的传递参数的堆栈空间.堆栈的用法也非常复杂,因为本子程序在堆栈上处理信息,所以给读者提供一个堆栈信息映像来帮助读者理解这个子程序是非常重要的.这个映像展示了一个最大的块,这个块是在调用子程序之前分配的.返回地址做为JSR指令的结果也存储在堆栈上.本子程序内部分配使用的2字节局部变量必须在返回调用程序之前处理完毕.在这个子程序的头的最后调用项:列出本子程序需要调用的子程序.改变项:列出执行本子程序改变的寄存器;******************************************************************;* GetChar - wait indefinitely for a character to be received;* through SCI1 (until RDRF becomes set) then read char into A;* and return. Reading character clears RDRF. No error checking.;*;* Calling convention:;* jsr GetChar;*;* Returns: received character in A;******************************************************************图8展示一个简单的子程序头,这个头不包含堆栈信息,也不调用其它子程序,所以这些信息都不需要了.----------------------------------------------------------------注释:注释是非常重要的,大多数注释格式是以分号并从31列开始直到行尾.避免注释重复说明指令内容.例如:lda pta ;读A口数据.取而代之注释应传递这样一些信息:为什么指令在这儿,指令如何描述程序功能或系统包含的嵌入式微控制器.这是一个好的注释:lda PTAD ;check for low on bit 7 (step switch)如果注释过长不能在一行完成,那么应该在第1列单独起一行,但不宜频繁使用以防淹没代码行.如果是多行注释可以写成注释块,注释块与代码行以空注释行相分隔如下所示:;; In-line comment block. On rare occasions, an extended comment; is needed to explain some important aspect of a program. Each; line of the extended comment starts with a semicolon. A line; with nothing but a semicolon in column 1 is used above and; below the block comment to set it apart from code.;注释格式基础理论注释或空行可以使程序组成逻辑段以提高可读性.子程序头块可以标识一个子程序的开始.类似的分隔也是非常有用的.。
汇编语言程序格式及MASM
ML /Fm LI6-1.ASM
将产生LI6-1.MAP映像文件，如下：
LI6-1.MAP
Start Stop Length Name Class
00000H 00022H 00023H _TEXT CODE
汇编语言程序格式及MASM
汇编语言的实现也是先利用某种编辑器编写汇编语言源程序（*.ASM），然后经过汇编得到目标模块文件（*.OBJ）、连接后形成可执行文件（*.EXE）。
1、汇编语言程序的语句格式
汇编语源程序由语句序列构成。语句一般由分隔符分成的四个部分组成，它们有两种格式：
（1）执行性语句——由硬指令构成的语句，它通常对应一条机器指令，出现在程序的代码段中：
0007 2B DA * sub bx, dx
0009 D1 E3 * shl bx, 001h
000B D1 E3 * shl bx, 001h
000D D1 E3 * shl bx, 001h
000F D1 E3 * shl bx, 001h
0011 FA * cli
0012 8E D2 * mov ss, dx
标号：硬指令助记符 操作数，操作数 ；注释
（2）说明性语句——由伪指令构成的语句，它通常指示汇编程序如何汇编源程序：
名字 伪指令助记符 参数，参数，... ；注释
◆执行性语句中,冒号前的标号反映该指令的逻辑地址；说明性语句中的名字可以是变量名、段名、子程序名或宏名等等，既反映逻辑地址又具有自身的各种属性。标号和名字很容易通过是否具有冒号来区分。
li6-1.lst
Microsoft (R) Macro Assembler Version 6.11 08/10/05 14:09:13
Intel格式和ATT格式汇编区别
Intel格式和ATT格式汇编区别⼀、AT&T 格式Linux 汇编语法格式1. 在 AT&T 汇编格式中，寄存器名要加上 '%' 作为前缀；⽽在 Intel 汇编格式中，寄存器名不需要加前缀。
例如：AT&T格式Intel格式pushl %eax push eax2.在 AT&T 汇编格式中，⽤ '$' 前缀表⽰⼀个⽴即操作数；⽽在 Intel 汇编格式中，⽴即数的表⽰不⽤带任何前缀。
例如：AT&T格式Intel格式pushl $1push 13.AT&T 和 Intel 格式中的源操作数和⽬标操作数的位置正好相反。
在 Intel 汇编格式中，⽬标操作数在源操作数的左边；⽽在 AT&T 汇编格式中，⽬标操作数在源操作数的右边。
例如：AT&T格式Intel格式addl $1, %eax add eax, 14.在AT&T 汇编格式中，操作数的字长由操作符的最后⼀个字母决定，后缀'b'、'w'、'l'分别表⽰操作数为字节（byte，8 ⽐特）、字（word，16 ⽐特）和长字（long，32⽐特）；⽽在 Intel 汇编格式中，操作数的字长是⽤ "byte ptr" 和 "word ptr" 等前缀来表⽰的。
例如：AT&T格式Intel格式movb val, %al mov al, byte ptr val5.在 AT&T 汇编格式中，绝对转移和调⽤指令（jump/call）的操作数前要加上'*'作为前缀，⽽在 Intel 格式中则不需要。
6.远程转移指令和远程⼦调⽤指令的操作码，在AT&T 汇编格式中为"ljump" 和 "lcall"，⽽在Intel 汇编格式中则为"jmp far" 和 "call far"，即：AT&T格式Intel格式ljump $section, $offset jmp far section:offsetlcall $section, $offset call far section:offset7.与之相应的远程返回指令则为：AT&T格式Intel格式lret $stack_adjust ret far stack_adjust8.在 AT&T 汇编格式中，内存操作数的寻址⽅式是section:disp(base, index, scale)9.⽽在 Intel 汇编格式中，内存操作数的寻址⽅式为：section:[base + index*scale + disp]10.由于 Linux ⼯作在保护模式下，⽤的是 32 位线性地址，所以在计算地址时不⽤考虑段基址和偏移量，⽽是采⽤如下的地址计算⽅法：disp + base + index * scale11.下⾯是⼀些内存操作数的例⼦：AT&T格式Intel格式movl -4(%ebp), %eax mov eax, [ebp - 4]movl array(, %eax, 4), %eax mov eax, [eax*4 + array]movw array(%ebx, %eax, 4), %cx mov cx, [ebx + 4*eax + array]movb $4, %fs:(%eax)mov fs:eax, 4⼆、Hello World!既然所有程序设计语⾔的第⼀个例⼦都是在屏幕上打印⼀个字符串"Hello World!"，那我们也以这种⽅式来开始介绍Linux 下的汇编语⾔程序设计。
汇编语言程序格式
1.2汇编语言程序的段定义
DATA_SEG1 SEGMENT PARA
DATA_SEG1 ENDS
DATA_SEG2 SEGMENT PARA
…….
DATA_SEG2 ENDS
E_SEG1
SEGMENT PARA
……..
ቤተ መጻሕፍቲ ባይዱ
E_SEG1
ENDS
E_SEG2
SEGMENT PARA
……..
E_SEG2
ENDS
ENDP 说明：过程属性项省略，系统默认为NEAR，表示段内调用， FAR 过程体至少有一条返回指令RET，RET一般放在过程体的最后。 也可以使用带参数的返回语句，如RET n。
1.3汇编语言源程序过程定义
MY_CODE SEGMENT
UP_COUNT PROC NEAR
ADDCX, 1
RET
UP_COUNT ENDP
1.2 汇编语言程序的段定义
存储器是采用分段管理方式，在编制任意源程序时亦必 须按段来构造程序。按段来构造程序有两种形式：一种是完
1.
NAME TITLE EQU EXTRN PUBLIC SEG1
SEG1 SEG2
SEG2
SEGMENT PARA STACK …… ENDS SEGMENT PARA STACK ； …… ENDS
避免多模块使用不同起始地址，只有主模块使用起始地址， 否则引起程序出错。
1.4标准程序前奏
Code_SREG1 SEGMENT‘CODE’ ASSUME CS：Code_SREG1…
MAIN PROC FAR ……… RET
MAIN ENDP Code_SREG1 ENDS
END MAIN Code_G2 SEGMENT ‘CODE’
第4章 汇编语言程序格式
WORD——从字边界(偶数地址)开始
DWORD——从双字边界(4的倍数地址)开始 PAGE——从低8位物理地址为0处开始
(2) 组合类型（combine_type)说明程序连接时的段合并方法，可以是：
PRIVATE——私有段，不与其它模块中的同名段合并——默认值 PUBLIC——公有段，连接时与其它模快中的同名段合并成一个段
4.2.1 处理机选择伪操作
.8086 . 286 . 286P . 386 . 386P 选择8086指令系统 选择80286指令系统 选择保护模式下的80286指令系统 选择80386指令系统 选择保护模式下的80386指令系统
. 486
. 486P . 586
选择80486指令系统
选择保护模式下的80486指令系统 选择Pentium指令系统
CS:CSEG,DS:DATAGROUP
START:MOV MOV ……
AX,DATAGROUP DS,AX
4.3.3 程序开始和结束伪操作
1. 开始伪操作
在程序的开始可以用NAME或TITLE作为模块的名字，NAME的格式是： NAME 模块名
如果程序中没有使用NAME伪操作，则也可使用TITLE，其格式为： TITLE text
例4.2 .MODEL SMALL .STACK 100h .DATA 例4.3 .MODEL SMALL .STACK 100h .CONST …… .DATA …… AX,@DATA DS,AX .CODE START: MOV AX,DGROUP
……
.CODE START: MOV MOV …… MOV INT END AX,4C00H 21H START
③ uninitialized data
