变桨系统8.1 变桨系统原理整个系统结构如上图所示，包括三个相对独立的变桨轴箱，分别编号为轴箱 A 、轴箱 B 和轴箱 C ，以及与各轴箱连接的伺服电机、位置传感器和限位开关。
每个轴箱单独控制一个桨叶，轴箱与轴箱、轴箱与电机之间通过电缆连接。
电机通过减速箱连接至桨叶法兰齿轮。
电机减速齿轮和法兰齿轮装置为轮毂部件。
系统外部进线经滑环接入系统，其进线有3*400V+N+PE 三相供电电源回路，PROFIBUS-DP通讯回路，其次还有安全链回路。
如图 1 所示。
以上三路由机舱柜引出连接至 A 柜，再由 A 柜连接至 B 柜，B 柜到 C 柜。
三相电源在送入下一轴箱前倒换了相位，以避免各轴箱加热器、电机风扇等单相负载均使用同一相供电而造成三相电源不平衡。
三个轴箱内部布置基本相同，布置详见安装说明，其右侧 A 区安装电容2C1 、2C2、2C3、2C4，四个电容串联接线，以及安装有进线开关1Q1 、 1F2，接线端子 1X1 、 1X2，转换开关6S1、 6S2。
左侧底部 B 区安装电源管理模块 1G1 ，交流伺服驱动器2U1，以及加热器 1E1 。
考虑到 B 区散热需求，功率器件均安装于散热板上。
C 区为控制板， C 板一侧装有合页，作夹层设计安装于 B 区上方， C 板安装有控制PLC，24V 电源 2T1 、2T2，温度控制开关 1S1 ，接线端子排2X1 、 4X1，继电器组以及控制空开2F2 、 2F3、2F4、1F4、1F5。
轴箱背面为外部接线插头，其连接都经过过压保护端子4X1 。
轴箱正面装有系统总开关和模式转换开关。
桨叶的位置由电机内置的光电编码器送出信号至PLC 运算获得。
为了校准和监视桨叶位置，桨叶上装有两只接近开关，一只负责3°~5°桨叶位置监视与校准，另外一只负责90°桨叶位置监视与校准。
正常情况下，桨叶运行区间为0°到 89°。
风电机组轮毂及变桨系统规程
风电机组轮毂及变桨系统规程1 简介轮毂与变桨系统的作用就是将风能转换成旋转的机械能，并依据风速大小实现三个叶片独立变桨，确保风力发电机组在宽广的风速范围内都具有较高的风能利用率。
变桨系统的中控箱和轴控箱对变桨电机进行联合控制，使风轮转速保证届时风速下的最大功率输出；当风速超过额定风速时，变桨系统调整叶片角度，使风轮转速恒定在一个数值上，这样就减少了转速变化对风机零部件及电网的冲击。
除控制功率输出，变桨系统还是风机最重要的主制动系统。
三个叶片都可独立变桨并带有备用电池电源。
理论上三个叶片中的一个转动到顺桨位置，就可以实现制动，与高速轴制动器共同作用可以安全地使风机停转。
中央控制箱负责协调三个变桨驱动箱同步工作，并使用控制电缆、通讯电缆通过滑环与机舱控制柜进行动力和通讯传输。
2 构成示意图3 注意事项首次维护应在风机动态调试完毕且正常运行7——10天后进行；以后每6个月进行一次。
轮毂与变桨系统的维护和检修工作，必须由明阳风电公司技术人员或接受过明阳风电公司培训并得到认可的人员完成。
在进行维护和检修工作时，必须严格执行《轮毂与变桨系统检修卡》上的每项内容，认真填写检修记录。
在进行维护和检修前必须：阅读《MY1.5s安全手册》，所有操作必须严格遵守《MY1.5s安全手册》。
如果环境温度低于-20 ℃，不得进行维护和检修工作。
如果超过下述的任何一个限定，必须立即停止工作：a) 叶片位于工作位置和顺桨位置之间的任何位置5-分钟平均值(平均风速) ＞10 m/s5-秒平均值 (阵风速度) ＞19 m/sb) 叶片顺桨,主轴锁定装置已经启动并已可靠锁定风轮：5-分钟平均值(平均风速) ＞18 m/s5-秒平均值 (阵风速度) ＞27 m/s重要提示：对风轮进行任何维护和检修，必须首先使风机停转，高速轴制动器处于制动状态并用主轴锁定装置锁定风轮后方可进入轮毂内部。
如特殊情况，需在风机处于工作状态或变桨机构处于转动状态下进行维护和检修时（如检查齿轮副啮合、电机噪音、振动等状态时），必须确保有人守在紧急开关旁，可随时按下开关，使系统停机。
变桨系统维护
华锐风电科技有限公司风力发电机组培训教材变桨部分1、变桨控制系统简介变桨控制系统包括三个主要部件,驱动装置－电机,齿轮箱与变桨轴承。
从额定功率起,通过控制系统将叶片以精细的变桨角度向顺桨方向转动,实现风机的功率控制。
如果一个驱动器发生故障,另两个驱动器可以安全地使风机停机。
变桨控制系统就是通过改变叶片迎角,实现功率变化来进行调节的。
通过在叶片与轮毂之间安装的变桨驱动电机带动回转轴承转动从而改变叶片迎角,由此控制叶片的升力,以达到控制作用在风轮叶片上的扭矩与功率的目的。
在90度迎角时就是叶片的工作位置。
在风力发电机组正常运行时,叶片向小迎角方向变化而达到限制功率。
一般变桨角度范围为0～86度。
采用变桨矩调节,风机的启动性好、刹车机构简单,叶片顺桨后风轮转速可以逐渐下降、额定点以前的功率输出饱满、额定点以的输出功率平滑、风轮叶根承受的动、静载荷小。
变桨系统作为基本制动系统,可以在额定功率范围内对风机速度进行控制。
变桨控制系统有四个主要任务:1、通过调整叶片角把风机的电力速度控制在规定风速之上的一个恒定速度。
2、当安全链被打开时,使用转子作为空气动力制动装置把叶子转回到羽状位置(安全运行)。
3、调整叶片角以规定的最低风速从风中获得适当的电力。
4、通过衰减风转交互作用引起的震动使风机上的机械载荷极小化。
2、变桨轴承2、1安装位置变桨轴承安装在轮毂上,通过外圈螺栓把紧。
其内齿圈与变桨驱动装置啮合运动,并与叶片联接2、2工作原理当风向发生变化时,通过变桨驱动电机带动变桨轴承转动从而改变叶片对风向地迎角,使叶片保持最佳的迎风状态,由此控制叶片的升力,以达到控制作用在叶片上的扭矩与功率的目的。
2、3变桨轴承的剖面图从剖面图可以瞧出,变桨轴承采用深沟球轴承深沟球轴承主要承受纯径向载荷,也可承受轴向载荷。
承受纯径向载荷时,接触角为零。
位置1:变桨轴承外圈螺栓孔,与轮毂联接。
位置2:变桨轴承内圈螺栓孔,与叶片联接。
位置3:S标记,轴承淬硬轨迹的始末点,此区轴承承受力较弱,要避免进入工作区。
变桨系统1
12.控制柜用螺栓
规格 强度 数量 其它 M10×90（全螺纹） A2-70 3×4=12
13.轮毂与齿轮箱上用螺柱
规格 强度 M36 10.9
数量
其它3Biblioteka 16=48Hydac XLT3,SW55, 叉 形 力 矩 扳 手 , SW 55;Ma=2700 Nm
变桨系统
风速过大，超过额定风速时，如果叶片迎角 不变，机组将受到的过大的风力载荷，发电机等 零部件也将过载。
变桨轴承(偏航)要承受很大的倾覆力矩,承受不定风 力所产生的冲击载荷，具有间歇工作，启停较为 频繁，传递扭矩较大，传动比高的特点
变桨系统
变桨机构就是在额定风速附近(以上)，依据风速的 变化随时调节桨距角，控制吸收的机械能，一方面保 证获取最大的能量(与额定功率对应)，同时减少风力对 风力机的冲击。在并网过程中，变桨距控制还可实现 快速无冲击并网。变桨距控制系统与变速恒频技术相 配合，最终提高了整个风力发电系统的发电效率和电 能质量。
其它 1.力矩扳手 SW 30 ；Ma=550 Nm 2. 涂 Loctite 243 胶
4.变桨驱动器与轮毂支架
规格 M12（螺母）
强度 10H 数量 3×12=36 其它 1.力矩扳手 SW 19 ；Ma=95 Nm 2. 涂 Loctite 243 胶
5.顺桨接近撞块
规格 强度 数量 其它 M8×15(全螺纹) 8.8s 3×2=6 1. 力矩扳手 SW 13 ； Ma=23Nm 2. 涂 Loctite 243 胶
变桨电机
1轮毂 3变桨轴承 30变桨驱动器 12垫圈（12） 53螺母（M12）
3.1安装位置
变桨驱动装置通过螺柱与轮毂配合联接。变 桨齿轮箱前的小齿轮与变桨轴承内圈啮合，并要 保证啮合间隙应在0.2～0.5mm之间，间隙由加工 精度保证，无法调整。
变桨工作原理
变桨工作原理标题：变桨工作原理引言概述：变桨技术是风力发电机组中的一个重要组成部分，其工作原理直接影响着风力发电机组的发电效率和稳定性。
本文将详细介绍变桨工作原理的相关内容，以帮助读者更好地理解风力发电技术。
一、变桨的基本原理1.1 变桨的作用变桨是风力发电机组中用来调节叶片角度的装置，通过调整叶片角度来控制叶片的承受风力大小，从而实现风力发电机组的转速控制。
1.2 变桨的结构变桨通常由电机、传动系统和叶片角度传感器等部件组成，电机通过传动系统控制叶片的角度，叶片角度传感器用于监测叶片的角度变化。
1.3 变桨的工作原理当风力发电机组受到风力作用时，叶片会受到风力的推动而旋转，变桨系统通过传感器感知叶片的角度并根据风速和转速的变化来调整叶片的角度，以使风力发电机组始终处于最佳工作状态。
二、变桨的控制策略2.1 常规控制策略常规的变桨控制策略包括固定角度控制、比例积分微分（PID）控制和最大功率跟踪控制等，这些控制策略可以根据风速和转速的变化来调整叶片的角度，以实现最佳的发电效率。
2.2 高级控制策略高级的变桨控制策略包括模糊逻辑控制、神经网络控制和模型预测控制等，这些控制策略可以更精确地调节叶片的角度，以适应复杂的风场环境和实现更高的发电效率。
2.3 多变桨协同控制多变桨协同控制是一种新型的控制策略，通过协调多个变桨系统的工作，实现更高效的发电效率和更稳定的运行状态，是未来风力发电技术的发展方向之一。
三、变桨的安全保护3.1 风速限制保护风力发电机组在遇到极端风速时需要启动风速限制保护，通过调整叶片的角度来减小叶片受风力的作用，以保护风力发电机组的安全运行。
3.2 过载保护风力发电机组在运行过程中可能会遇到过载情况，变桨系统需要及时调整叶片的角度来减小叶片受力，以避免发电机组的损坏。
3.3 系统故障保护变桨系统需要具备系统故障保护功能，一旦发现系统故障需要及时停机维修，以保证风力发电机组的安全运行。

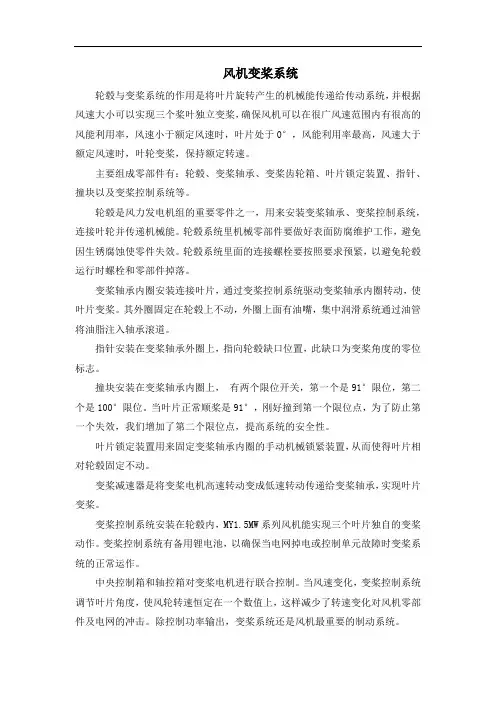

风机变桨系统
风机变桨系统轮毂与变桨系统的作用是将叶片旋转产生的机械能传递给传动系统，并根据风速大小可以实现三个桨叶独立变桨，确保风机可以在很广风速范围内有很高的风能利用率，风速小于额定风速时，叶片处于0°，风能利用率最高，风速大于额定风速时，叶轮变桨，保持额定转速。
主要组成零部件有：轮毂、变桨轴承、变桨齿轮箱、叶片锁定装置、指针、撞块以及变桨控制系统等。
轮毂是风力发电机组的重要零件之一，用来安装变桨轴承、变桨控制系统，连接叶轮并传递机械能。
轮毂系统里机械零部件要做好表面防腐维护工作，避免因生锈腐蚀使零件失效。
轮毂系统里面的连接螺栓要按照要求预紧，以避免轮毂运行时螺栓和零部件掉落。
变桨轴承内圈安装连接叶片，通过变桨控制系统驱动变桨轴承内圈转动，使叶片变桨。
其外圈固定在轮毂上不动，外圈上面有油嘴，集中润滑系统通过油管将油脂注入轴承滚道。
指针安装在变桨轴承外圈上，指向轮毂缺口位置，此缺口为变桨角度的零位标志。
撞块安装在变桨轴承内圈上，有两个限位开关，第一个是91°限位，第二个是100°限位。
当叶片正常顺桨是91°，刚好撞到第一个限位点，为了防止第一个失效，我们增加了第二个限位点，提高系统的安全性。
叶片锁定装置用来固定变桨轴承内圈的手动机械锁紧装置，从而使得叶片相对轮毂固定不动。
变桨减速器是将变桨电机高速转动变成低速转动传递给变桨轴承，实现叶片变桨。
变桨控制系统安装在轮毂内，MY1.5MW系列风机能实现三个叶片独自的变桨动作。
变桨控制系统有备用锂电池，以确保当电网掉电或控制单元故障时变桨系统的正常运作。
中央控制箱和轴控箱对变桨电机进行联合控制。
当风速变化，变桨控制系统调节叶片角度，使风轮转速恒定在一个数值上，这样减少了转速变化对风机零部件及电网的冲击。
除控制功率输出，变桨系统还是风机最重要的制动系统。
风力发电机组变桨系统分析
目录摘要： (1)一、变桨系统论述 (1)（一）变桨距机构 (1)（二）电动变桨距系统 (2)1. 机械部分 (3)2. 气动制动 (4)二、变桨系统 (4)（一）变桨系统的作用 (4)1. 功率调节作用 (4)2. 气动刹车作用 (4)（二）变桨系统在轮毂内的拓扑结构与接线图 (6)三、变桨传感部分 (8)（一）旋转编码器 (8)（二）接近开关 (9)四、变桨距角的调节 (10)（一）变桨距部分 (10)（二）伺服驱动部分 (11)总结 (13)参考文献： (13)致谢 (14)风力发电机组変桨系统分析摘要：风能是一种清洁而安全的能源,在自然界中可以不断生成并有规律得到补充,所以风能资源的特点十分明显,其开发利用的潜力巨大。
本文对大型的兆瓦级风力发电机变桨系统做简单的介绍。
变速恒频技术于20世纪90年代开始兴起，其中较为成功的有丹麦VESTAS的V39/V42-600KW机组和美国的Zand的Z-40-600KW机组。
变速恒频风力发电机组风轮转速随着风速的变化而变化，可以更有效地利用风能，并且通过变速恒频技术可得到恒定频率的电能。
变速恒频机组的显著优点已得到风力机生产厂和研究机构的普遍承认，将成为未来的主流机型。
但变速恒频风力机组仅通过电机自身调节要达到减小风速波动冲击的目的是很困难的，因为自然界中风速瞬息万变，特别是在额定风速以上工况，风力机有可能受到很大的静态或动态冲击。
但是变桨风机不会产生此类情况，变桨距是指大型风力发电机安装在轮毂上的叶片借助控制技术和动力系统改变桨距角的大小从而改变叶片气动特性，使桨叶和整机的受力状况大为改善。
近年来，电动变桨距系统越来越多的应用到风力发电机组当中，直驱型风力发电机组为变桨距调节型风机，叶片在运行期间，它会在风速变化的时候绕其径向轴转动。
因此，在整个风速范围内可能具有几乎最佳的桨距角和较低的切入风速，在高风速下，改变桨距角以减少功角，从而减小了在叶片上的气动力。
变桨系统用户手册
