LTE干扰处理
LTE干扰现状、原因分析及解决方案介绍
LTE 干扰现状、缘由分析及解决方案介绍干扰原理及分类依据干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。
l 系统内干扰：系统内干扰通常为同频干扰。
TD-LTE 系统中，虽然同一个小区内的不同用户不能使用一样频率资源 (多用户 MIMO 除外)，但相邻小区可以使用一样的频率资源。
这些在同一系统内使用一样频率资源的设备间将会产生干扰，也称为系统内干扰。
l 系统间干扰：系统间干扰通常为异频干扰。
世上没有完善的无线电放射机和接收机。
科学理论说明抱负滤波器是不行实现的，也就是说无法将信号严格束缚在指定的工作频率内。
因此，放射机在指定信道放射的同时将泄漏局部功率到其他频率，接收机在指定信道接收时也会收到其他频率上的功率，也就产生了系统间干扰。
主要的干扰具体分类如以以下图所示：系统内干扰原理lGPS 失锁干扰：GPS 失锁、星卡故障、GPS 天线故障等缘由导致时钟不同步的A 基站放射信号干扰到了B 基站的上行接收。
l 超远同频干扰：远距离的站点信号经过传播，DwPTS 与被干扰站的UpPTS 对齐，导致干扰站的基站发对被干扰站的基站收的干扰. l 帧失步干扰：帧偏置配置不当、子帧配比不全都等缘由会导致基站间的上下行帧对不齐，导致SiteA 的下行干扰到了SiteB 的上行，形成帧失步干扰。
l 重叠掩盖干扰：A小区和B 小区存在重叠区域(同频邻区必定会存在确定的切换区域)，由于两个小区之间的信号不是全都的，不正交，会形成干扰。
l 硬件故障干扰：设备故障是指在设备运行中，设备本身性能下降等造成干扰包括：RRU 故障，RRU 接收链路电路工作特别，产生干扰;天馈系统故障，包括天线通道故障，天线通道RSSI 接收特别等，天馈避雷器老化，质量问题，产生互调信号落入工作带宽内。
系统间干扰原理l 杂散干扰：由于放射机中产生辐射信号重量落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。
l 互调/谐波干扰：不同频率的放射信号形成互调/谐波产物。
LTE网络优化-干扰问题处理(干扰特征规律总结及整改经验总结)
方位角、安装DCS1800滤波器及更换D频段天线的顺序整改。
增加DCS1800 滤波器 21% 调整方位角 7%
按图施工 21%
其他 3%
更换天线位臵 17%
更换为D频段 14% 调整天线平台 17%
22
1、DCS1800杂散干扰的解决方案-按图施工
与设计院会审整改方案时发现存在工程未按设计图纸施工的现象，如宿迁宿城 中豪国际星城LF三个小区均存在上行干扰，现场勘查与DCS1800隔离度仅有 1.2米，与设计图纸不符，已要求按图整改：
龙LF-3小区提升至第一平台
思考：目前宿迁DCS1800暂未发现由于垂直隔离度低导致的杂散干扰，因此在平台 有空余空间的情况可以更换至其他平台。
24
1、DCS1800杂散干扰的解决方案-调整效果
8月10日对3小区更换平台，整改前后指标对比如下：
FTP吞吐率测试 整改前 下载 整改后 宿豫来 龙LF-3 提升 整改前 上传 整改后 提升 RSRP Average SINR 下行吞吐率 RSRP Average SINR 下行吞吐率 下行吞吐率 RSRP Average SINR 上行吞吐率 RSRP Average SINR 上行吞吐率 上行吞吐率 好点 -68 31 60.2 -71 27.3 60.4 0.2 -67 30 9.46 -72 27.3 11.9 2.44 中点 -90 14.75 28.7 -89 15.5 45.7 17 -85 17.3 4.52 -90 15.3 7.91 3.39 差点 -102 5.7 8.6 -99 7.9 29.8 21.2 -97 5.2 1.87 -99 6.7 6.19 4.32
用户 感知
3
系统间干扰-杂散干扰特征

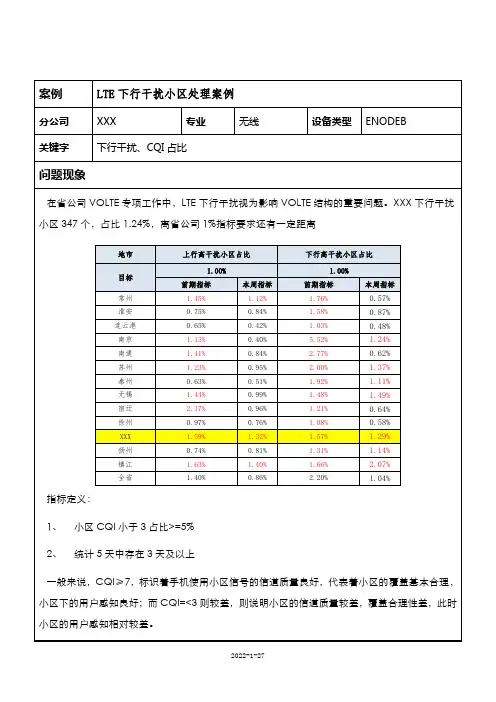

干扰——LTE下行干扰处理案例
产生CQI差的主要原因是信号纯净度不够，可能是结构性缺站导致，也可能是覆盖不可理导致等，它们都导致了重叠覆盖度高、干扰较大。
本案例属于越区覆盖导致覆盖区域SINR较差导致CQI比较差。
对孤岛站点的CQI进行分析发现，站点覆盖距离很远，弱覆盖情况较多，但孤岛小区的CQI 较好，例如：L大丰八万亩，0小区方向站间距在7公里以上，如下图：小区名称用户随机接入时TA值在区间0范围的接入次数用户随机接入时TA值在区间1范围的接入次数用户随机接入时TA值在区间2范围的接入次数用户随机接入时TA值在区间3范围的接入次数用户随机接入时TA值在区间4范围的接入次数用户随机接入时TA值在区间5范围的接入次数用户随机接入时TA值在区间6范围的接入次数L大丰八万亩_0 202 896 1230 969 12606 16002 5453 其中接入TA值对应的接入距离对应关系如下：PRS指标值对应对应接入TA值距离（米）用户随机接入时TA值在区间0范围的接入次数0到1 [0,78)用户随机接入时TA值在区间1范围的接入次数2到3 [78,234)用户随机接入时TA值在区间2范围的接入次数4到7 [234,546)可知小区有大量（比例很高）接入在区间6范围，对应为3510米以上对应对应接入PRS指标值TA值距离（米）用户随机接入时TA值在区间0范围的接入次数0到1 [0,78)用户随机接入时TA值在区间1范围的接入次数2到3 [78,234)用户随机接入时TA值在区间2范围的接入次数4到7 [234,546)用户随机接入时TA值在区间3范围的接入次数8到13 [546,1014)用户随机接入时TA值在区间4范围的接入次数14到25 [1014,1950)用户随机接入时TA值在区间5范围的接入次数26到45 [1950,3510)用户随机接入时TA值在区间6范围的接入次数46到85 [3510,6630) 对站间距进行分析，发现小区在2500米附近的覆盖属于越区覆盖，更适合覆盖此区域的小区为XXX_大丰_恒西村LF_2，如下图：L恒北村公园_2小区越区覆盖到此区域后，会受到XXX_大丰_恒西村LF及L大丰西团北团五队等近处基站的干扰，从而导致SINR较差，CQI较差。

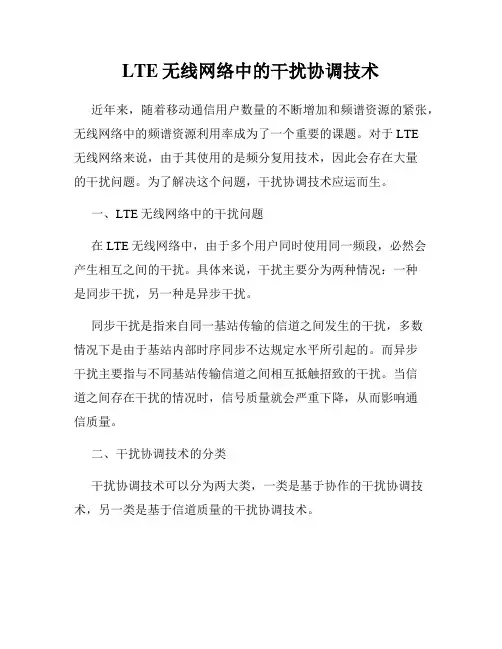

LTE无线网络中的干扰协调技术
LTE无线网络中的干扰协调技术近年来，随着移动通信用户数量的不断增加和频谱资源的紧张，无线网络中的频谱资源利用率成为了一个重要的课题。
对于LTE无线网络来说，由于其使用的是频分复用技术，因此会存在大量的干扰问题。
为了解决这个问题，干扰协调技术应运而生。
一、LTE无线网络中的干扰问题在LTE无线网络中，由于多个用户同时使用同一频段，必然会产生相互之间的干扰。
具体来说，干扰主要分为两种情况：一种是同步干扰，另一种是异步干扰。
同步干扰是指来自同一基站传输的信道之间发生的干扰，多数情况下是由于基站内部时序同步不达规定水平所引起的。
而异步干扰主要指与不同基站传输信道之间相互抵触招致的干扰。
当信道之间存在干扰的情况时，信号质量就会严重下降，从而影响通信质量。
二、干扰协调技术的分类干扰协调技术可以分为两大类，一类是基于协作的干扰协调技术，另一类是基于信道质量的干扰协调技术。
基于协作的干扰协调技术主要是通过在不同基站间进行通信协同，减少互相之间的干扰。
其中，最常见的技术包括动态频谱共享技术、传输干扰协调技术等。
而基于信道质量的干扰协调技术则是通过监测无线信道的质量情况，根据不同用户之间的信道质量差异来实现干扰协调。
技术手段主要包括功率控制、资源块分配优化、信道跟踪技术等。
三、功率控制技术功率控制技术是干扰协调技术中的一种重要技术。
实际上，它也是目前应用最为广泛的技术之一。
通过对各个用户的发送功率进行控制，就可以减少同一频率的用户之间的干扰。
在LTE无线网络中，功率控制技术通常分为两种类型：第一种是基于控制信号的功率控制技术。
在该技术中，传输端和接收端之间通过控制信号的变化来实现功率的调节。
具体来说，就是根据接收到的信号功率信息，发送一定的控制信号，通知发送端正确设置发送功率。
第二种是基于调整开关时间的功率控制技术。
该技术主要是通过改变信道开关时间的长短来实现功率的调节。
具体来说，就是通过动态调整信道开启的时间，在保证通信质量的前提下达到功率控制的目的。
LTE多系统互调干扰解决方案
LTE多系统互调干扰解决方案随着移动通信技术的发展，LTE多系统互调干扰问题成为运营商面临的一个重要挑战。
在现有的网络中，由于LTE与其他无线通信系统共用频段，可能会导致互调干扰，进而降低用户通信质量。
为了解决这一问题，需要采取一系列的技术手段和规范措施。
本文将介绍LTE多系统互调干扰的解决方案。
1.频域资源规划在LTE系统中，通过对频谱进行动态管理和分配，可以减少与其他系统之间的互调干扰。
首先，需要对不同系统的频段进行合理划分，避免频段交叠。
其次，可以采用跳频技术，即在一定时间间隔内，动态改变频率使用情况，从而降低互调干扰的可能性。
2.功率控制合理的功率控制策略可以减少互调干扰的发生。
LTE系统中可以根据实际情况，动态调整功率水平，使得发射功率不超过允许的最大值。
同时，可以通过设备间的协调，控制系统之间的功率差异，从而降低互调干扰。
3.空域资源规划通过合理的空域资源规划，可以将相邻系统之间的载波分配得更加均匀，从而减少互调干扰的概率。
可以利用网络规划工具进行仿真分析，确定不同站点的位置和天线方向，使得站点之间的干扰最小化。
4.前向误差校正（FEIC）前向误差校正是一种通过提前对LTE信号进行处理的技术手段，从而降低与其他系统之间的互调干扰。
通过对信号进行数字预处理，可以有效地降低互调干扰带来的负面影响。
5.信号过滤通过在LTE系统中增加过滤器，可以实现对其他系统产生的互调干扰信号的滤波。
这样可以阻止互调干扰信号进入LTE系统，从而提高系统的抗干扰能力。
6.接收端敏感度控制在LTE系统中合理控制接收机的灵敏度，可以减少来自其他系统的信号带来的互调干扰。
通过动态调整接收机的灵敏度级别，可以使其能够更好地抵抗互调干扰带来的影响。
总结起来，LTE多系统互调干扰问题的解决方案包括频域资源规划、功率控制、空域资源规划、前向误差校正、信号过滤和接收端敏感度控制等。
通过采取这些措施，可以有效地降低多系统互调干扰的概率，提高用户通信质量。

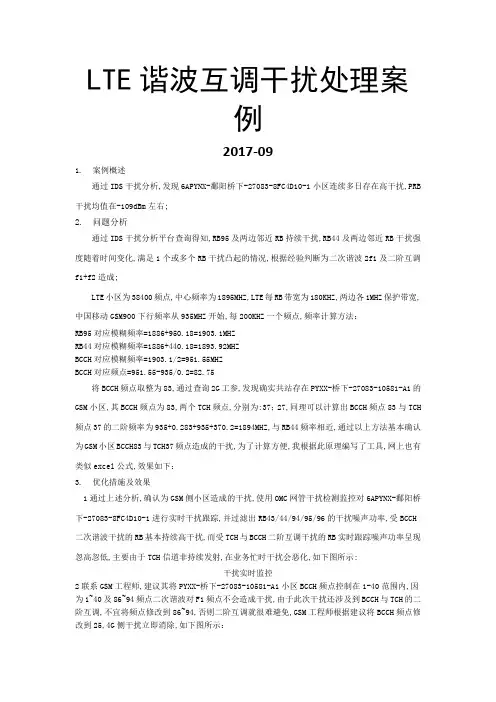

LTE谐波互调干扰处理案例
LTE谐波互调干扰处理案例2017-091.案例概述通过IDS干扰分析,发现6APYNX-鄱阳桥下-27083-8FC4D10-1小区连续多日存在高干扰,PRB 干扰均值在-109dBm左右;2.问题分析通过IDS干扰分析平台查询得知,RB95及两边邻近RB持续干扰,RB44及两边邻近RB干扰强度随着时间变化,满足1个或多个RB干扰凸起的情况,根据经验判断为二次谐波2f1及二阶互调f1+f2造成;LTE小区为38400频点,中心频率为1895MHZ,LTE每RB带宽为180KHZ,两边各1MHZ保护带宽,中国移动GSM900下行频率从935MHZ开始,每200KHZ一个频点,频率计算方法：RB95对应模糊频率=1886+950.18=1903.1MHZRB44对应模糊频率=1886+440.18=1893.92MHZBCCH对应模糊频率=1903.1/2=951.55MHZBCCH对应频点=951.55-935/0.2=82.75将BCCH频点取整为83,通过查询2G工参,发现确实共站存在PYXX-桥下-27083-10581-A1的GSM小区,其BCCH频点为83,两个TCH频点,分别为:37；27,同理可以计算出BCCH频点83与TCH 频点37的二阶频率为935+0.283+935+370.2=1894MHZ,与RB44频率相近,通过以上方法基本确认为GSM小区BCCH83与TCH37频点造成的干扰,为了计算方便,我根据此原理编写了工具,网上也有类似excel公式,效果如下：3.优化措施及效果1通过上述分析,确认为GSM侧小区造成的干扰,使用OMC网管干扰检测监控对6APYNX-鄱阳桥下-27083-8FC4D10-1进行实时干扰跟踪,并过滤出RB43/44/94/95/96的干扰噪声功率,受BCCH 二次谐波干扰的RB基本持续高干扰,而受TCH与BCCH二阶互调干扰的RB实时跟踪噪声功率呈现忽高忽低,主要由于TCH信道非持续发射,在业务忙时干扰会恶化,如下图所示:干扰实时监控2联系GSM工程师,建议其将PYXX-桥下-27083-10581-A1小区BCCH频点控制在1-40范围内,因为1~40及86~94频点二次谐波对F1频点不会造成干扰,由于此次干扰还涉及到BCCH与TCH的二阶互调,不宜将频点修改到86~94,否则二阶互调就很难避免,GSM工程师根据建议将BCCH频点修改到25,4G侧干扰立即消除,如下图所示：GSM侧修改BCCH后4.优化经验总结目前GSM与LTE基本共站址建设,由于隔离度不足或天馈线器件老化等原因,谐波互调干扰会越来越多,同时GSM也在大规模翻频,后台及时处理谐波互调干扰显得尤为重要,在日常工作中遇到最多的为BCCH二次谐波,其次为BCCH与TCH二阶互调,最后为TCH二次谐波,在处理此类干扰的话,建议GSM选用频点的时候需注意不会引入新的谐波或者互调干扰;。
LTE同频干扰
L TE解决同频干扰的方法很多：方法一：LTE采用OFDM技术，小区内用户的信号都是正交的，各用户之间信号互不干扰，遮掩避免了小区内的干扰方法二：加扰，这个2G就有的技术方法三：跳频技术，这个2G就有的技术方法四：发射端波束赋形：它的思想就是通过波束赋形技术的运用，提高目标用户的信号强度，同时主动降低干扰用户方向的辐射能量（假如能判断出干扰用户的位置），此消彼长来解决小区间干扰。
方法五：IRC 抑制强干扰技术，当接收端也是多天线的话，就可以利用多天线来降低用户间干扰，其主要原理估计目标基站和干扰基站的信号，通过对接收信号进行加权来抑制干扰。
这个技术目前比较复杂，实际中应用很少采用。
方法六：也是LTE避免同频干扰的主要、关键技术 :小区间的干扰协调,基本思想就是以小区协调的方式对资源使用进行限制，包括限制时频资源的可用性，或者限制功率资源可用性来是边缘用户得以区分。
主要分为2 种方式，频率资源协调和功率资源协调。
1)频率资源协调:将频率分为3 份，保证边缘用户始终处于异频的状态，从而避免小区间干扰.小区中间用户全部使用频率，而小区边缘的用户则只使用三分之一的频率，从而是覆盖边界形成异频。
当然，这样做牺牲频率资源，也牺牲了平均吞吐量但是保证了边缘的吞吐量。
2)功率资源协调：和上面的原理一样，也是保证边缘异频，但是是通过功率来控制覆盖实现。
每个小区都会在某一个频率上加强功率，其余 2 个频率上降低功率，从而使小区边缘的频率不同，实现异频来解决干扰。
基本原理同频率协调，它的好处是频率资源得到了全部的使用，缺点是功率资源没用完，浪费了。
IUV-4G全网规划部署V2.0(公测版)新增功能说明一、无线性能优化功能无线增加网络系统性能优化功能，优化参数配置适配场景参数，达到系统速率性能最优化。
优化参数描述如下：1. PCIa) 功能描述：标识小区的物理层标识号,LTE中终端以此区分不同小区的无线信号，PCI取值范围(0-503)，分成168组，每组包含3个小区ID。
LTE干扰处理方案
干扰特征分析
互调干扰
通过模拟加载，上行信道的干扰随下 行信道Hale Waihona Puke 号变大而增强的特征；小灵通干扰
干扰特征上呈现出1~3个RB宽度的 窄带干扰特征，且干扰频点在您手动 设置的小灵通频点上；
干扰特征上呈现出1~3个RB宽度的 GSM互调杂散 窄带干扰特征，且干扰频点不在您手 干扰 动设置的小灵通频点上；
处理方法建议
若是发现是馈线、天线、接头等无源器件的问题，需更换互调抑制 指标好的无源器件；若是接头连接松动等工程质量问题，需提高工 程天馈工程质量。 若属于天线正面附近金属物（比如天线抱杆、金属广告牌等）引起 的互调干扰，需要协调客户进行处理；
如果找到小灵通的干扰源，并通过断电等方式确认是此干扰源导致 的，可进一步协调客户进行最终的处理； 若确定干扰来自本运营商的其它系统，则需要在两个系统间采用增 加空间隔离度（调节方位角，下倾角、移动天线位置等）、增加频 率间隔（重新频率规划等）或增加器件隔离度（如果是杂散则安装 杂散滤波器、如果是互调谐波则更换性能更好的天线、如果是合路 器问题则更换隔离度更高的合路器等）的方式进行规避； 若干扰来自其他运营商的系统，则需要协调客户要求其他运营商进 行对应的处理； 干扰来自本运营商的其它系统，则需要在两个系统间采用增加空间 隔离度（调节方位角，下倾角、移动天线位置等）、增加频率间隔 （重新频率规划等）或增加器件隔离度（如果是杂散则安装杂散滤 波器、如果是互调谐波则更换性能更好的天线、如果是合路器问题 则更换隔离度更高的合路器等）的方式进行规避； 若干扰来自其他运营商的系统，则需要协调客户要求其他运营商进 行对应的处理； 方法1：查清楚干扰源位置、高度、干扰角度等信息，通过调整天 线俯仰角、方位角等规避方式，让天线降低被干扰的程度（如果影 响KPI则不建议这么操作）； 方法2：扫频后能确定干扰源位置，请求客户与干扰源责任主体 沟通，通过客户协调解决；
LTE系统干扰消除技术的
CATALOGUE 目录•LTE系统概述•干扰消除技术原理•干扰消除技术应用•干扰消除技术性能评估•干扰消除技术未来发展LTE系统背景及发展LTE系统架构与特点LTE系统干扰类型干扰是LTE系统中一个重要的问题，主要分为内部干扰和外部干扰两种类型。
内部干扰主要包括同频干扰、邻频干扰和阻塞干扰等。
外部干扰主要包括其他运营商的干扰、非法使用频段等。
干扰消除技术分类常规干扰抵消算法主要包括基于波束赋形、基于滤波器设计和基于统计检测等方法。
常规干扰抵消算法原理基于波束赋形的方法利用天线阵列对信号进行空间滤波，通过调整天线权值，使得干扰信号在特定方向上被抑制，同时最大化有用信号的接收功率。
基于滤波器设计的方法利用数字信号处理技术设计合适的滤波器，对接收信号进行滤波处理，以抑制干扰信号的影响。
基于统计检测的方法利用干扰和有用信号的统计特性差异，通过统计检测算法对干扰进行抑制和分离。
联合干扰抵消算法原理联合干扰抵消算法原理基于多个节点或基站的联合信号处理，通过优化信号处理算法和参数，实现多个干扰源的同时抑制，提高系统性能和信号质量。
联合干扰抵消算法通过综合考虑多个节点或基站的信号质量和干扰情况，利用多个节点的协作优势，实现更广泛和更有效的干扰抑制。
联合干扰抵消算法通常采用迭代、优化和统计检测等技术，通过对接收信号进行多节点联合处理，实现有用信号的增强和干扰的降低。
小区间干扰协调动态小区间干扰协调增强型小区间干扰协调静态小区间干扰协调多天线技术03动态功率控制功率控制技术01闭环功率控制02开环功率控制干扰消除性能指标频谱效率干扰消除能力鲁棒性能耗效率评估干扰消除技术的能耗水平，即在保证系统性能的前提下，最小化设备仿真分析基于理论的数学建模利用理论模型对干扰消除技术的性能进行评估，通过对比分析实际测试数据与理论模型的吻合程度，评估技术的性能。
基于仿真的实验分析通过搭建仿真环境，模拟实际场景，对干扰消除技术的性能进行实验验证和分析。
LTE网络优化-干扰问题处理(干扰特征规律总结及整改经验总结)
方位角、安装DCS1800滤波器及更换D频段天线的顺序整改。
增加DCS1800 滤波器 21% 调整方位角 7%
按图施工 21%
其他 3%
更换天线位臵 17%
更换为D频段 14% 调整天线平台 17%
22
1、DCS1800杂散干扰的解决方案-按图施工
与设计院会审整改方案时发现存在工程未按设计图纸施工的现象，如宿迁宿城 中豪国际星城LF三个小区均存在上行干扰，现场勘查与DCS1800隔离度仅有 1.2米，与设计图纸不符，已要求按图整改：
南通麦客隆C PRB干扰对比
0 -20 1 4 7 1013161922252831343740434649525558616467707376798285889194 -40 -60 -80 -100 -120 -140 关闭电信FDDLTE前 关闭电信FDDLTE后
12
1、电信FDD-LTE阻塞干扰
思考：现网未按图施工的站点绝不仅有这一个站点，为什么站点建设时不按图施 工？后期单验为什么未发现？为什么会通过验收？
23
1、DCS1800杂散干扰的解决方案-调整天线平台
宿迁宿豫来龙LF-3小区后台指标统计存在较强的上行干扰，现场勘查发现L3小 区与DCS1800隔离度较小导致：
整改方案：现场发现宿宿豫来龙LF-2小区在第一平台，而1、3小区在第二平台，与 结合设计图纸对比一致，同时发现在第一平台240度方向上有空抱杆，建议将宿豫来
影响范围：单个小区
4
系统间干扰-宽频干扰特征
宽频干扰主要是阻塞干扰和设备故障等造成。 频域100个RB的典型特征为绝大部分RB均受到强干扰。
主要干扰源：电信联通FDD使用1880MHz频段，自身接收机性能较差；设备 故障等
LTE干扰处理分析
LTE干扰处理分析LTE（Long Term Evolution）是一种高速无线通信技术，广泛应用于4G移动通信系统中。
然而，在实际应用中，LTE信号的传输可能会受到各种干扰，从而影响通信质量和性能。
为了解决这个问题，必须进行干扰处理的分析。
首先，我们来分析一下可能导致LTE信号干扰的原因。
LTE信号在传输过程中容易受到同频干扰和邻频干扰的影响。
同频干扰指的是不同LTE基站之间频率资源的冲突，当多个基站在相同频率上工作时，信号会相互干扰。
邻频干扰是指邻近频段的信号对LTE信号的影响，例如邻近的WiFi信号或其他无线通信系统的信号。
针对同频干扰问题，有几种常见的干扰处理方法。
一种是通过改进天线设计和布局来减小同频干扰。
例如，可以采用不同方向的天线，使得信号在特定方向上干扰最小化。
另一种方法是增加基站的解调复杂度，在接收端使用更加复杂的信号处理算法，提高信号的建模和估计能力，从而减小同频干扰。
对于邻频干扰问题，一种常见的解决方法是采用频谱规划和频谱监测技术。
通过将LTE系统的频段与其他无线通信系统的频段进行合理的划分，可以尽量减小邻频干扰的可能性。
此外，频谱监测技术可以实时监测周围环境中的邻近信号强度和频率使用情况，及时调整LTE系统的工作频段，避免与其他系统的频段产生冲突。
除了同频干扰和邻频干扰外，LTE信号还可能受到其他干扰的影响，例如多径衰落、多用户干扰和自身信号质量问题。
多径衰落是由于信号在传播过程中经历多个路径，抵达接收端时产生干扰。
为了处理这个问题，可以采用多天线传输技术，例如MIMO（Multiple-Input Multiple-Output）技术，以减小多径干扰的影响。
多用户干扰是指当多个用户同时使用LTE系统时，由于资源分配不合理或者用户间距离过近而产生互相干扰的问题。
为了解决这个问题，可以考虑合理的资源调度和功率控制策略，避免用户之间的干扰。
自身信号质量问题是指LTE系统自身的信号质量不佳，例如信号衰减或者过强的干扰。
关于LTE干扰处理
关于LTE干扰处理关于LTE干扰处理一、TD-L TE干扰概述1.TD-LTE频段分析目前TD-LTE主要使用三个频段，F、D、E。
①F频点干扰状况⏹DCS1800阻塞干扰：16~30dB底噪抬升，UL吞吐量损失严重，甚至无法建立连接⏹DCS1800杂散干扰：5dB的底噪抬升， UL吞吐量损失约10%⏹DCS1800互调干扰：8~16dB的底噪抬升， UL吞吐量损失超过30%⏹GSM900谐波干扰：约5dB的底噪抬升⏹PHS杂散：一般情况下轻微干扰，严重时TD-S或TD-L无法建立连接②E频段干扰状况⏹E频段和Wifi相隔30MHz，比较近，且Wifi不遵循3GPP协议，射频指标比较差⏹普通室分系统下，80dB的合路器基本可以消除干扰，两者频率越远，受到的影响越小。
⏹外挂情况下，空间隔离需1m以上③D频段干扰状况⏹从频谱状况来说，存有各运营商TD-LTE间的干扰、与雷达间、射频天文、北斗、Wifi以及MMDS、Wimax间的干扰⏹MMDS和WiMAX对D频段的同频干扰，可使底噪抬升20dB以上，严重时更会导致TD-LTE业务无法建立连接二、TD-L TE外部处理1.干扰排查流程1.提取全网PRB干扰值，筛选存在干扰的小区；2.根据实时跟踪PRB干扰波形，初步判断干扰类型3.由于DCS1800M和GSM900M产生的杂散，谐波均为固定频率的干扰，所以可以通过更改LTE小区的中心载频来确定是否为固定频域上的干扰；4.将怀疑为DCS1800M和GSM900M干扰的小区，对2G站分别进行闭解，并实时跟踪PRB干扰波形，观察是否有变化；5.对非共址2G站引起的干扰进行天面勘察和现场扫频，观察是否有天线对打，隔离度不够的情况；6.如果隔离度足够且现场扫频无外部干扰源，则判断为硬件原因。
2.阻塞干扰阻塞干扰一般为附近的无线电设备发射的较强信号被TD-LTE设备接收导致的，现阶段发现的阻塞干扰主要为中国移动GSM900/1800及距离较近的友商基站系统带来的。
TD-LTE干扰问题特征规律总结及整改经验总结
➤主要干扰源：GSM900：2f1、f1+f2，DCS1800:2f1-f2 且自身互调性能较差。 ➤影响范围：单个小区。
3、系统内干扰分析 1、远距离同频干扰特征
远距离同频干扰概述： TDD 无线通信系统中， 在某种特定的气候、 地形、 环境条件下， 远端基站下行时隙传输距离超过 TDD 系统上下行保护时隙（GP）的保护距离，干扰到了本 地基站上行时隙。这就是 TDD 系统特有的“远距离同频干扰”。在大规模部署的网络中，此 类干扰较为普遍， 且可能会对本地基站的上行用户随机接入时隙以及上行业务时隙造成干扰， 从而影响用户上行随机接入、切换过程以及上行业务时隙。 这类干扰在频域上同样具有明显的分布特征，频域整体均有抬升，中间的 6 个 RB （RB47-52）抬升更明显。
DCS1800 滤波器及更换 D 频段天线的顺序整改。 ➤排查流程： 通过对杂散干扰源的排查及整改，梳理出 LTE 杂散干扰排查流程：
➤经验总结： 1、各厂家 DCS1800 设备杂散性能统计
对于我公司/联通杂散较差的 DCS1800 设备如果与 F 频段共站，即使 DCS1800 不使 用 1850M 以上频点，也会对共站的 F 频段设备产生杂散干扰，影响 RB 视隔离度等因 素决定。
➤扫频仪：电信 FDD-LTE 使用了 1880MHz，图为 JDSU 扫频仪在某小区（移动电信 共址站点）现场捕获的频率使用信息，可以清晰看出 1860-1880MHz 的存在 FDD-LTE 信 号。 ➤测试手机：利用电信 SIM 卡和 4G 终端对此处疑似信号进行测试，发现电信 LTE 信 号如下：TDD2530～2550MHzband41，FDD 下行 1850～1870Mhz，1860～ 1880MHzband3。
TD-LTE室分干扰解决方案
先排查受到较强干扰，且干扰持续存在的小区，最后排查干扰较弱，干扰不持续的小区。某
一地区的干扰也符合20/80的原则，即80%的干扰源，只属于20%的干扰类型。
尽可能掌握干扰小区的多种特性，便于定位干扰源。 获取被干扰小区的工程设计图纸，检查被干扰小区天线安装是否符合隔离度标准。
2.干扰分析排查方法 2.2 干扰排查流程
阻塞干扰
阻塞干扰并不是落在被干扰系统接收带内的，但由于干扰信号过强，超出了接收机的线性范围，
导致接收机饱和而无法工作；
1.干扰的分类及判定 1.5 干扰的判定依据
干扰现象表征
NI 允许干扰0.8dB，存在干扰的话： NI > -116.2dBm/RB
干扰级别& NI
干扰等级准则：
A: 流量下降5%: 弱干扰 B: 流量下降20%: 中等干扰 C: 流量下降70% 强干扰
杂散干扰
由于发射机中的功放、混频器和滤波器等器件的非线性，会在工作频带以外很宽的范围内产生辐
射信号分量, 包括热噪声、谐波、寄生辐射、频率转换产物和互调产物等；
当这些发射机产生的干扰信号落在被干扰系统接收机的工作带内时，抬高了接收机的噪底，从而 减低了接收灵敏度；
互调干扰
互调干扰主要是由接收机的非线性引起的，后果也是抬高噪底，降低接收灵敏度； 种类包括多干扰源形成的互调、发射分量与干扰源形成的互调和交调干扰；
（dB）
3 3
（d
TD-LTE
TD-LTE TD-LTE
WCDMA
CDMA TD-SCDMA
-52dBm/1MHz
-30dBm/1MHz -52dBm/1MHz
LTEF频段主要干扰及解决方式
LTE系统F频段常见干扰及解决措施1.DCS1800阻塞干扰成因：当DCS1800使用高端频率（1865-1880MHZ）且F频段现网TD-SCDMA/TD-LTE基站的抗阻塞能力不足，将产生阻塞干扰。
规避方法：1)调整DCS1800频点：可通过关闭DCS1800高端频点载波来降低阻塞干扰的影响，尽量使用1830MHZ以下频点。
由于容量需求无法避免使用1830MHZ以上频点时，应至少保证不使用1865MHZ以上频点。
2)调整天面：通过调整TD-LTE天面与DCS1800天面的垂直距离、方向角、俯仰角和水平距离等来提高两系统间的隔离度，以达到降低干扰的目的。
3)在TD-LTE基站加装抗阻塞滤波器或整体更换RRU：通过在TD-LTE基站加装额外的抗阻塞滤波器（该滤波器可内置于天线中）或整体更换抗阻塞性能更优的RRU来抑制阻塞干扰。
2.DCS1800杂散干扰成因：由于我公司现网部分DCS1800基站在F频段内的杂散指标较差，将对F频段TD-LTE 基站产生杂散干扰。
规避方法：1）调整天面：通过调整TD-LTE天面与DCS1800天面的垂直距离、方向角、俯仰角和水平距离等来提高两系统间的隔离度，以达到降低干扰的目的。
2）在DCS1800基站加装杂散抑制滤波器：通过在DCS1800基站加装额外的杂散抑制射频滤波器来降低杂散干扰。
滤波器在DCS1800上下行频段的插损应不大于0.5dB，在F频段的抑制度应不小于50dB。
3.DCS1800互调干扰成因：若DCS1800使用高端频率（1850-1880MHZ），且部分DCS1800天馈（含天线、馈线、无源器件）的指标不达标，将对TD-LTE产生三阶互调干扰。
三阶互调产物的计算公式为f=2f2-f1，或f=2f1-f2。
规避方法：1）调整DCS1800频点：可通过关闭DCS1800高频点载波来降低互调干扰的影响，需要将使用的频点降低到1830MHZ以下，以保证三阶、五阶互调产物不落入F频段。
lte干扰解决方案
lte干扰解决方案
《LTE干扰解决方案》
LTE（Long Term Evolution）是一种高速无线通信标准，它为
移动设备提供了更快的数据传输速度和更可靠的连接。
然而，LTE信号也容易受到各种干扰，如电磁干扰、射频干扰和天
气干扰等。
要解决这些干扰问题，需要采取一些有效的解决方案。
首先，对于电磁干扰和射频干扰，可以使用各种滤波器和干扰抑制技术来减少干扰源对LTE信号的影响。
例如，可以使用
低通滤波器来过滤掉高频干扰，或者使用ADC（Analog to Digital Converter）和DAC（Digital to Analog Converter）等数
字信号处理器来对信号进行处理和干扰抑制。
其次，天气干扰是LTE信号常见的问题之一。
在遇到雷暴、
大风等恶劣天气条件下，LTE信号会受到严重影响甚至中断。
对于天气干扰问题，可以通过加强信号调制和编码技术来提高LTE信号的抗干扰能力，或者在设备和基站之间增加一些天
线和辐射校准技术，以提高信号的稳定性。
最后，对于LTE信号的干扰问题，还可以通过优化网络规划
和部署来提高信号的覆盖范围和质量。
通过合理规划无线基站的位置、增加天线数量和改善基站之间的信号传输，可以有效减少干扰并提高LTE信号的稳定性和可靠性。
总之，针对LTE信号的各种干扰问题，可以采取一系列相应
的技术措施和解决方案来解决。
通过滤波器、干扰抑制技术、信号调制和编码技术以及优化网络规划和部署等手段，可以有效减少LTE信号的干扰问题，提高其稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTE干扰处理_ 王楠一、TD-L TE干扰概述1.TD-LTE频段分析目前TD-LTE主要使用三个频段，F、D、E。
2.TD-LTE内外干扰分析1)内部干扰➢交叉时隙干扰：上下行时隙干扰➢远距离同频干扰：站A和站B间距＞GP传播距离➢GPS失步：失步基站与周围基站上下行收发不一致，相互干扰➢小区间同频干扰：同PCI同mod3➢设备故障：RRU故障；天馈故障2)外部干扰➢同频干扰：杂散干扰，互调干扰，谐波干扰➢异频干扰：阻塞干扰3)干扰表现上行底噪≥=105dbping包延时大于正常小区，或无法ping成功KPI：切换、接通、掉线4)外部干扰分频段分析①F频点干扰状况⏹DCS1800阻塞干扰：16~30dB底噪抬升，UL吞吐量损失严重，甚至无法建立连接⏹DCS1800杂散干扰：5dB的底噪抬升， UL吞吐量损失约10%⏹DCS1800互调干扰：8~16dB的底噪抬升， UL吞吐量损失超过30%⏹GSM900谐波干扰：约5dB的底噪抬升⏹PHS杂散：一般情况下轻微干扰，严重时TD-S或TD-L无法建立连接②E频段干扰状况⏹E频段和Wifi相隔30MHz，比较近，且Wifi不遵循3GPP协议，射频指标比较差⏹普通室分系统下，80dB的合路器基本可以消除干扰，两者频率越远，受到的影响越小。
⏹外挂情况下，空间隔离需1m以上③D频段干扰状况⏹从频谱状况来说，存有各运营商TD-LTE间的干扰、与雷达间、射频天文、北斗、Wifi以及MMDS、Wimax间的干扰⏹MMDS和WiMAX对D频段的同频干扰，可使底噪抬升20dB以上，严重时更会导致TD-LTE业务无法建立连接二、TD-L TE外部处理1.干扰排查流程1.提取全网PRB干扰值，筛选存在干扰的小区；2.根据实时跟踪PRB干扰波形，初步判断干扰类型3.由于DCS1800M和GSM900M产生的杂散，谐波均为固定频率的干扰，所以可以通过更改LTE小区的中心载频来确定是否为固定频域上的干扰；4.将怀疑为DCS1800M和GSM900M干扰的小区，对2G站分别进行闭解，并实时跟踪PRB干扰波形，观察是否有变化；5.对非共址2G站引起的干扰进行天面勘察和现场扫频，观察是否有天线对打，隔离度不够的情况；2.阻塞干扰阻塞干扰一般为附近的无线电设备发射的较强信号被TD-LTE设备接收导致的，现阶段发现的阻塞干扰主要为中国移动GSM900/1800及距离较近的友商基站系统带来的。
1)特点①话务相关小区级平均干扰电平跟干扰源话务关联大，干扰源话务忙时TD-LTE干扰越大②隔离度低干扰基站天线与TD-LTE小区天线隔离度越小，干扰越严重。
当然仅仅通过工参信息无法得知系统间天线隔离度大小，但可以从天线高度和天线水平方位角大致了解天线隔离度。
③PRB前高后低PRB级干扰呈现的特点是PRB10之前有一个明显凸起，凸起的PRB后没有明显的干扰波形。
2)确认方式通过网管确认阻塞干扰通常采用降低同一基站相同及相邻扇区GSM900/1800基站功率20dB以上，对受干扰TD-LTE小区前后各一段时间如十分钟的PRB进行轮询来完成确认。
如上图中，蓝色曲线为所有基站正常运行时的受干扰TD-LTE小区的PRB 干扰波形图，暗红色曲线为相邻两个GSM900小区降低输出功率10dB后，干扰降低了约5dB，然后保持GSM900小区降低功率的同时又降低相邻两个GSM1800小区输出功率10dB，干扰又降低了约3dB，因此可以确认是受到了同一个基站相邻2G小区的阻塞干扰。
3)整治方案①在受干扰TD-LTE基站上安装相应频段的滤波器。
需要注意的是与A频段TD-SCDMA共模的RRU，安装的滤波器必须兼容2010～2025MHz。
②增加两个系统间的隔离度。
比如升高干扰源基站或受干扰基站的天线高度，使其从水平隔离变为垂直隔离（一般情况下垂直隔离度大于水平隔离度10dB以上，具体可参加附录1中的测试和分析，下文关于垂直隔离度和水平隔离度的对比分析都同样见附录1中的分析）。
③将受干扰的TD-LTE RRU更换为抗阻塞能力更强的RRU。
比如更换为2012年之后生产的的TD-LTE RRU，其抗阻塞能力按照最新的3GPP规范研发生产的，偏离工作频段边缘5MHz外能达到-5dBm的阻塞要求，比之前的TD-LTE RRU抗阻塞能力明显增强，所以目前的阻塞干扰站点数量不多。
3.互调干扰互调干扰一般为附近的无线电设备发射的互调信号落在TD-LTE基站接收频段内造成的，现阶段发现的互调干扰主要为中国移动GSM900系统下行产生的二阶互调干扰了TD-LTE F频段。
1)特点①话务相关小区级平均干扰电平跟2G话务关联大，2G话务忙时TD-LTE干扰越大。
②隔离度低2G小区天线与TD-LTE小区天线隔离度越小，干扰越严重。
③PRB多个凸起PRB级干扰呈现的特点是有一个多个干扰凸起，且受干扰的PRB所对应的频率与同一扇区的GSM900小区频点产生的二阶互调&二次谐波所对应的频率相同。
2)确认方式通过网管确认互调干扰通常采用降低同一基站同扇区GSM900/1800基站功率10dB以上，对受干扰TD-LTE小区前后各一段时间如十分钟的PRB进行轮询来完成确认。
如上图中，蓝色曲线为所有基站正常运行时的受干扰TD-LTE小区的PRB 干扰波形图，暗红色曲线为相邻两个GSM900小区降低输出功率10dB后，干扰较大的PRB受到的干扰降低了约7dB，然后保持GSM900小区降低功率的同时又降低相邻两个GSM1800小区输出功率10dB，有干扰较大的PRB波峰受到干扰又提升了约3dB，因此可以确认是受到了同一个基站相邻2G小区的互调干扰。
3)整治方案①增加两个系统间的隔离度。
将干扰源基站天线与受干扰TD-LTE基站天线由水平隔离改造为垂直隔离，其隔离度一般能提升10dB以上，具体可参见附录1的测试和分析。
②将干扰源基站天线更换为二阶互调抑制度更高的天线干扰源基站和被干扰基站天线在水平距离达到2米以上，或本就是垂直隔离的情况下，可将干扰源基站天线更换为二阶互调抑制度更高的天线，目前一般更换二阶传输互调指标可达到-100dBm@43dBm的天线即可。
4.杂散干扰杂散干扰是一个系统的发射频段外的杂散发射落入到另外一个系统接收频段内造成的干扰。
LTE现网中F频段临近DCS1800下行频段（包括移动及联通的DCS1800）和PHS频段。
1)来源中国移动GSM1800MHz基站——对F频段的TD-LTE基站形成杂散干扰；中国电信的1.G FDD-LTE基站——对F频段TD-LTE基站形成干扰；WLAN AP的杂散干扰——对E频段（2300～2400MHz）TD-LTE基站2)特点①小区级干扰平均干扰电平曲线一般较为平直。
②隔离度低干扰源基站天线与TD-LTE小区天线隔离度越小，干扰越严重。
③PRB多个凸起PRB级干扰呈现的特点是频率靠近干扰源发射频段的PRB更容易受到干扰，且干扰电平值呈现左高右低或左低右高的频谱特性。
3)确认方式通过网管确认互调干扰通常采用降低同一基站同扇区GSM900/1800基站功率10dB以上，对受干扰TD-LTE小区前后各一段时间如十分钟的PRB进行轮询来完成确认。
如上图中，杂散干扰的站点的PRB干扰图基本不受降功率影响或，并该小区rb0-rb99所受干扰呈现“左高右低”平滑下降态势，可以确认是受到了其他基站的杂散干扰，需要去现场确认。
4)整治方案①增加两个系统间的隔离度。
将干扰源基站天线与受干扰TD-LTE基站天线由水平隔离改造为垂直隔离，其隔离度一般能提升10dB以上。
②在干扰源基站加装带通滤波器来降低杂散干扰。
5.外部干扰外部干扰一般指当前网络制式之外的干扰源引起的干扰。
1)来源军区的通信系统学校及社会考点的信号屏蔽装置银行ATM机内警用信号干扰装置2)特点①连片状干扰在宏观上与离散型干扰不同，呈现连续片状。
在干扰源周边多个扇区同时受到干扰。
离干扰源越近干扰电平值越强。
②时段不明显小区级干扰时段特征不明显，昼夜持续存在，干扰曲线较平直，当然也有部分外部只是偶尔出现。
③连续多个PRB同时受到干扰小区PRB级干扰呈现的特点是与干扰源同频的连续多个PRB同时受到干扰，且干扰电平值相同或相近。
④干扰强度稳定3)确认方式外部干扰通过后台对相邻扇区降功率操作发现PRB频谱变化不大，可以安排外场进行扫频排查。
4)整治方案①关闭外部干扰外部干扰整治方法：大部分的外部干扰持续存在，因此可以较顺利的找到干扰源，有的还可以直接协调关闭。
但有些外部干扰至少偶尔出现，追踪起来具有一定的难度。
6.内部干扰LTE网内干扰指的是其他小区下的LTE终端带来的干扰。
1)来源同频组网2)特点①RB轮询干扰波形图存在多个干扰波峰。
②小区级干扰也呈现忙闲特点，即忙时干扰大，闲时干扰小。
③与同站邻站GSM功率不相干在降低同基站方向大致相同的GSM900MHz基站功率时，LTE干扰大小没有变化，变化的只是被干扰的PRB（有时甚至变大），而GSM900互调干扰，其干扰的PRB一般固定。
④基站一般位置较高、天线下倾角较小且视野开阔。
3)确认方式同站点有2G基站的则降低同扇区2G基站输出功率10dB轮询PRB进行对比降低同扇区2G基站下行输出功率后，还是存在多个大小相近的干扰波峰，只是位置有所改变，就可以判定为LTE网内干扰。
4)整治方案①降低天线挂高②增加天线下倾角7.混合干扰混合干扰一般是上述5种干扰混合的干扰，混合种类很多，如下图所示就为一个混合干扰混合干扰的整治应遵循先大后小、先易后难的原则。
遵循先大后小的原则是由于先处理掉较大种类的干扰，重新评估就能判定是否需要处理其他类的干扰；需先易后难的原则的原因是有些干扰种类处理起来难度较大，因此可以先处理难度小的干扰，不仅可以提高效率，而且有可能达到干扰整治标准，从而不需要处理其他种类的干扰。
