cat5e四芯接线标准
Cat5e网络跳线,你知道多少？
Cat5e 超五类网络跳线,是一种目前在市场上颇受欢迎的网络跳线,主要用于千兆以太网（1000Mbps),它分为屏蔽和非屏蔽两种类型:非屏蔽双绞线（UTP）的线缆无金属屏蔽材料，只有一层绝缘胶皮包裹;屏蔽双绞线（STP）的外面由一层金属屏蔽材料包裹，可以减小辐射，防止信息被窃听。
一、1m Cat5e 超五类屏蔽双绞线(STP)卡沟设计网络跳线PVC
外护套
二、10m Cat5e 超五类非屏蔽双绞线(UTP)无尾套设计网络跳线PVC
外护套三、30m Cat5e 超五类非屏蔽双绞线(UTP)卡沟设计网络跳线LSZH 外护套
Cat5e 网络跳线,你知道多少？
四、60m Cat5e超五类非屏蔽双绞线(UTP)卡沟设计网络跳线LSZH外护套
以上是四种典型的cat5e超五类网络跳线,主要应用于1G网络,24AWG的导体尺寸上,可以满足高性能网络连接使用要求。
飞速光纤（）支持定制各种颜色和长度的网络跳线，可为您提供低成本效益和易于管理的铜网络布线解决方案,更多产品详情请登录飞速光纤官方网站。
买光纤,上飞速!。
CAT_5e超五类网线
双绞线外皮上UTP、24AWG、CAT 5e分别表示什么计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。
除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。
现在使用的UTP可分为3类、4类、五类和超五类四种。
其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。
根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。
1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。
某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。
这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。
一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。
方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。
如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。
②在“系统监视器”窗口中设置监视对象。
选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。
Cat5e超五类网络跳线---提高网速的不二之选
Cat5e超五类网络跳线---提高网速的不二之选
随着网络部署的快速发展，为满足数据中心操作系统和个人服务器应用程序的需求，网络布线变得越来越繁琐。
如今，网络布线不仅需要保证其性能和质量，更重要的是要符合简易部署的要求。
Cat5e 超五类网络跳线是目前应用非常广泛的一类，下面将为大家介绍几种最常见的超五类网络跳线。
一、1m Cat5e 超五类非屏蔽双绞线(UTP)卡沟设计扁平网络跳线LSZH
外护套（紫色）二、5m Cat5e 超五类屏蔽双绞线(STP)卡沟设计网络跳线PVC
外护套（粉色）三、20m Cat5e 超五类非屏蔽双绞线(UTP)无尾套设计网络跳线PVC 外护套（白色）
Cat5e 超五类网络跳线---提高网速的不二之选
四、定制Cat5e超五类非屏蔽双绞线(UTP)网络跳线
以上就是几款在铜网综合布线系统中应用非常广泛的Cat5e超五类网络跳线。
飞速光纤（）可为您供应专业的铜网络综合布线解决方案，提高布线的稳定性和可靠性，实现经济高效的网络布线，同时还可提供网络跳线的OEM定制服务，如长度，颜色，外护套，线缆类型等。
更多详情，请登录飞速光纤官方网站。
买光纤,上飞速!。

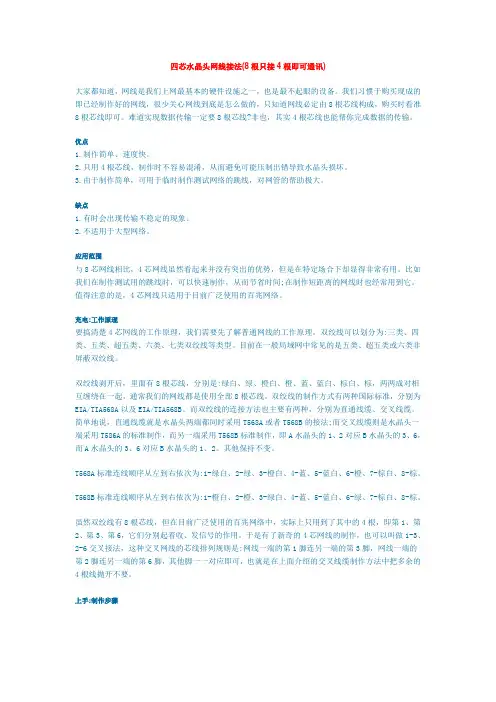

网线4芯接法
四芯水晶头网线接法(8根只接4根即可通讯)大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。
我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。
难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。
优点1.制作简单、速度快。
2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。
3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。
缺点1.有时会出现传输不稳定的现象。
2.不适用于大型网络。
应用范围与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。
比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。
值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。
充电:工作原理要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。
双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。
目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。
双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。
双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。
而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。
简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
其他保持不变。
T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
网线CAT5e规格书 (1)
目录一、产品名称及型号规格；二、导体材料及结构三、绝缘芯线构造四、屏蔽材料及结构五、护套材料及颜色六、成品电缆特性七、电缆使用电压等级八、测试电压九、电缆使用温度范围十、电气性能十一、阻燃特性规格书编制依据：TIA EIA568标准要求及上海贝恩科电缆有限公司技术规格书。
一、产品名称及型号规格；1、产品名称：屏蔽电缆2、电缆型号规格：SFTP 4×2×26AWG二、导体材料及结构1、无氧裸铜丝，结构：7×三、绝缘芯线构造1、绝缘芯线数及颜色绝缘芯线数：8芯（4对）；颜色：白-蓝；红-橙；黑-绿；黄-棕；符合Q要求2、绝缘材料：聚烯烃类3、绝缘外径：0.98mm（参照Q）四、屏蔽材料及结构双面铝箔复合带绕包屏蔽：密度100%；镀锡铜丝（0.10mm）编织屏蔽，密度≥75%。
五、护套材料及颜色：阻燃聚氯乙烯PVC，灰色。
六、成品电缆特性电缆直径：±（仅针对随行电缆）弯曲半径：8×D（电缆直径）电缆标称重量：38kg/km七、电缆使用电压等级最大工作电压：150V八、测试电压：导体-导体：（DC）/1min，导体-屏蔽：（DC）/2sec，不击穿。
九、电缆使用温度范围温度范围：–20℃-60℃。
十、电气性能1、环路导体直流电阻：≤255Ω/km。
2、单芯导体直流电阻：≤Ω/km。
3、20℃时绝缘电阻：≥5000MΩ.km。
4、传输速率：76%5、工作电容（线对）（）：≤44PF/m。
6、特性阻抗（at1MHZ-100MHZ）：100Ω±15%7、转移阻抗（at1/10/30MHZ）：20/9/25mΩ/m8、衰减（at1-100MHZ）：（at 1/ 4/ 10/ 16/ 20/ 100MHZ）：≤（3.2/6/9.5/）dB/100m9、近端串音衰减（at1-100MHZ）（at 1/ 4/ 10/ 16/ 20/ 100MHZ）：≥（）dB十一、阻燃特性：符合IEC60332-1单根垂直燃烧试验。
网线UTP-CAT5,UTP-CAT5e,UTP-cat6设备产品说明介绍
网线UTP CAT5(五类线)、UTP CAT5e(超五类线)、UTP cat6(六类线)产品简介数字通信用水平对较电缆，应有于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，为了满足不同的用户需求，此线缆分屏蔽与非屏蔽两种，加屏蔽的电缆在使用时会不受外界的干扰而减少误码，屏蔽型电缆一般用于医院，电信，机场等场所。
此类线的标准布线长为90m，一般采用T568A或T568B方式安装。
双绞线的种类、选择、制作工具3类~5类UTP是网线的类别，现在5类UTP双绞线肯定是最流行的，能适应10/100M的以太网接口。
对网线的一种分类，3类的没有5类的好，3类一般是10Mbps的传输速率，5类可以到100-1000M，当然比这些好的网线还有超5类，6类，7类。
一般情况下用的都是5类超五类。
3类、4类线目前在市场上几乎没有了，如果有，也不是以3类或4类线出现，而是假以5类，甚至超5类线出售，这是目前假5类线最多的一种。
目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。
在六类双绞线产品家族中，主要的品牌有如下几个：（1）安普（AMP）：这一品牌是我们见的最多，也是最常用的一个，几乎每一个网线经营店铺都可见到它的身影，它的最大特点就是质量好、价格便宜，整箱购买的话，正品安普超六类双绞线每米也只需1.5元左右。
AMP六类系统提供了200MHz的带宽。
（2）西蒙（Siemon）：在综合布线系统中是经常可以见到的，它相比安普品牌来说，档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在DIY市场中很难见到它的应用。
不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括网线制作和布线工具。
西蒙SYSTEM 6系统的频率带宽超过250MHz。
（3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏技术实力，相反它在高端网络组建中是经常可见其身影的。
数据通DataTuffCat5E四对纯净电缆产品说明说明书
Product:7921ADataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, OS+TC Brd, PVC Jkt,CMR CMX-OutdoorProduct DescriptionIndustrial Ethernet Cat 5e, 4 Bonded-Pair 24AWG (Solid) Bare Copper, PO Insulation, Overall Beldfoil®+Tinned Copper Braid(70%) Shield, PVC Outer Jacket, CMR CMX-OutdoorTechnical SpecificationsProduct OverviewConstruction DetailsConductorInsulationOuter ShieldOuter JacketElectrical CharacteristicsElectricalsDelayHigh Frequency8 5.8 dB/100m51.848.8464345.742.725.425.4100 ± 15 Ohm95-107 Ohm10 6.5 dB/100m50.347.3434143.840.82626100 ± 15 Ohm95-107 Ohm 168.2 dB/100m47.344.3393639.736.72626100 ± 15 Ohm95-107 Ohm 209.3 dB/100m45.842.836.533.537.734.72626100 ± 15 Ohm95-107 Ohm 2510.4 dB/100m44.341.333.930.935.832.825.525.5100 ± 15 Ohm95-107 Ohm 31.2511.7 dB/100m42.939.9312833.930.92525100 ± 15 Ohm95-107 Ohm 62.517.0 dB/100m38.435.4221927.824.823.523.5100 ± 15 Ohm95-107 Ohm 10022.0 dB/100m35.332.3141123.820.822.522.5100 ± 15 OhmVoltageUL Voltage Rating300 V (CMR), 300 V (CMX-Outdoor)Mechanical CharacteristicsTemperatureUL Temperature Operating Installation Storage60°C-40°C To +75°C-25°C To +75°C-40°C To +80°CBend RadiusStationary Min.1.32 in (33.5 mm)Max. Pull Tension:75 lbs (34 kg)Bulk Cable Weight:50 lbs/1000ftStandards and ComplianceEnvironmental Suitability:Indoor/Outdoor, Indoor, Outdoor, Sunlight Resistance, Oil ResistanceFlammability / Reaction to Fire:UL1666 Riser, FT4, FT4, IEEE 1202 Vertical Tray Flame Test, IEC 60332-1-2CPR Compliance:CPR Euroclass: Eca; CPR UKCA Class: EcaNEC / UL Compliance:Article 800, CMR;CMX-OutdoorCEC / C(UL) Compliance:CMX-OutdoorData Category:Category 5eTIA/EIA Compliance:ANSI/TIA-568.2-D Category 5eThird Party PerformanceCategory 5eVerification:ISO/IEC Compliance:ISO/IEC 11801-1, IEC 61156-5European Directive Compliance:EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16UK Regulation Compliance:UKCA MarkAPAC Compliance:China RoHS II (GB/T 26572-2011)Product NotesNotes:EtherNet/IP is a trademark of ControlNet International, Ltd. under license by Open DeviceNet Vendor Association, Inc. Operating temperatures are subject to length de-rating.Cable passes -40C Cold Bend per UL 1581.HistoryUpdate and Revision:Revision Number: 0.468 Revision Date: 02-16-2022VariantsItem #Color Putup Type Length UPC7921A 0101000Black Reel1,000 ft6128251912617921A 0102000Black Reel2,000 ft6128251912787921A 0061000Blue Reel1,000 ft6128251912547921A 0021000Red Reel1,000 ft6128251912477921A 1NH1000Teal Reel1,000 ft612825191285© 2022 Belden, IncAll Rights Reserved.Although Belden makes every reasonable effort to ensure their accuracy at the time of this publication, information and specifications described here in are subject to error or omission and to change without notice, and the listing of such information and specifications does not ensure product availability.Belden provides the information and specifications herein on an "ASIS" basis, with no representations or warranties, whether express, statutory or implied. In no event will Belden be liable for any damages (including consequential, indirect, incidental, special, punitive, or exemplary damages) whatsoever, even if Belden has been advised of the possibility of such damages, whether in an action under contract, negligence or any other theory, arising out of or in connection with the use, or inability to use, the information or specifications described herein.All sales of Belden products are subject to Belden's standard terms and conditions of sale.Belden believes this product to be in compliance with all applicable environmental programs as listed in the data sheet. The information provided is correct to the best of Belden's knowledge, information and belief at the date of its publication. This information is designed only as a general guide for the safe handling, storage, and any other operation of the product itself or the one that it becomes a part of. The ProductDisclosure is not to be considered a warranty or quality specification. Regulatory information is for guidance purposes only. Product users are responsible for determining the applicability of legislation and regulations based on their individual usage of the product.。
各类双绞线标准、用法、接法速记
各类双绞线标准、用法、接法速记各种网线接头线序在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。
另外，计算机通讯只是用1.2.3.6（白橙、橙、白绿，绿），十百兆网卡这四根线就可以了，千兆网卡就必须要8条线，因此，可以用其他4根作电话线，以节约布线成本。
正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯：1 2 3 6 → 1 2 3 6反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色网络测量仪跳灯：1 2 3 6 → 3 6 1 2正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯：1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色网络测量仪跳灯：1 2 3 4 5 6 7 8 → 3 6 1 4 5 2 7 8正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯：1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、白棕、棕色、橙色、蓝色、白蓝网络测量仪跳灯：1 2 3 4 5 6 7 8 → 3 6 1 7 8 2 4 5直通线和交叉线的正确选择：其中PC代表计算机，HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器。
标准RJ45水晶头接法与4芯网线接法汇总
标准RJ45水晶头接法与4芯网线接法2008-07-04 17:30局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP -Unshielded Twisted pair）作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
双绞线由8很不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有 8个，简称“8C”（ Contact，触点），因此业界对此有“8P8C”的别称。
特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。
双绞线的最大传输距离为 100m。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。
如安装4个中继器连接5个网段，则最大传输距离可达500m。
EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8标准568B：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8为了保持最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。
