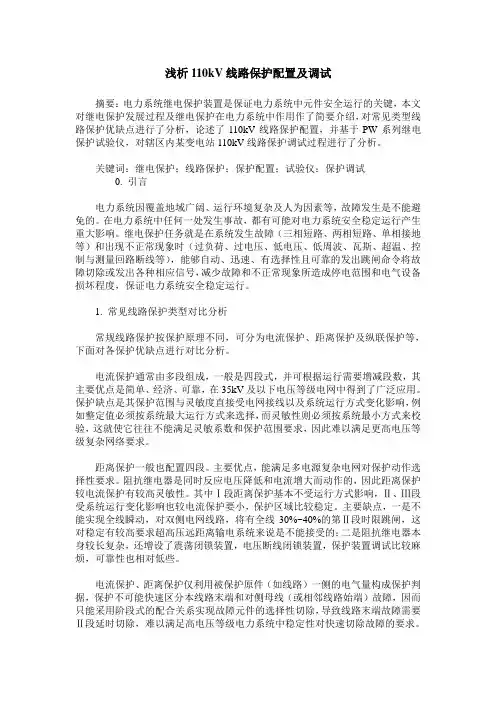

浅析110kV线路保护配置及调试
浅析110kV线路保护配置及调试摘要：电力系统继电保护装置是保证电力系统中元件安全运行的关键，本文对继电保护发展过程及继电保护在电力系统中作用作了简要介绍，对常见类型线路保护优缺点进行了分析，论述了110kV线路保护配置，并基于PW系列继电保护试验仪，对辖区内某变电站110kV线路保护调试过程进行了分析。
关键词：继电保护；线路保护；保护配置；试验仪；保护调试0. 引言电力系统因覆盖地域广阔、运行环境复杂及人为因素等，故障发生是不能避免的。
在电力系统中任何一处发生事故，都有可能对电力系统安全稳定运行产生重大影响。
继电保护任务就是在系统发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等），能够自动、迅速、有选择性且可靠的发出跳闸命令将故障切除或发出各种相应信号，减少故障和不正常现象所造成停电范围和电气设备损坏程度，保证电力系统安全稳定运行。
1. 常见线路保护类型对比分析常规线路保护按保护原理不同，可分为电流保护、距离保护及纵联保护等，下面对各保护优缺点进行对比分析。
电流保护通常由多段组成，一般是四段式，并可根据运行需要增减段数，其主要优点是简单、经济、可靠，在35kV及以下电压等级电网中得到了广泛应用。
保护缺点是其保护范围与灵敏度直接受电网接线以及系统运行方式变化影响，例如整定值必须按系统最大运行方式来选择，而灵敏性则必须按系统最小方式来校验，这就使它往往不能满足灵敏系数和保护范围要求，因此难以满足更高电压等级复杂网络要求。
距离保护一般也配置四段。
主要优点，能满足多电源复杂电网对保护动作选择性要求。
阻抗继电器是同时反应电压降低和电流增大而动作的，因此距离保护较电流保护有较高灵敏性。
其中Ⅰ段距离保护基本不受运行方式影响，Ⅱ、Ⅲ段受系统运行变化影响也较电流保护要小，保护区域比较稳定。
主要缺点，一是不能实现全线瞬动，对双侧电网线路，将有全线30%~40%的第Ⅱ段时限跳闸，这对稳定有较高要求超高压远距离输电系统来说是不能接受的；二是阻抗继电器本身较长复杂，还增设了震荡闭锁装置，电压断线闭锁装置，保护装置调试比较麻烦，可靠性也相对低些。
110kV主变保护培训资料
110kV主变保护培训资料一、主变爱护配置：变压器的主爱护为差动爱护和重瓦斯爱护。
差动爱护作为变压器内部以及套管引出线相间短路的爱护以及中性点直截了当接地系统侧的单相接地短路爱护，同时对变压器内部绕组的匝间短路也能反应。
瓦斯爱护能反应变压器内部的绕组相间短路、中性点直截了当地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。
由上能够看出，差动爱护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应，且当绕组匝间短路时短路匝数专门少时，也可能反应不出。
而瓦斯爱护尽管能反应变压器油箱内部的各种故障，但关于套管引出线的故障无法反应，因此，通过瓦斯爱护与差动爱护共同组成变压器的主爱护。
其它爱护均为后备爱护，其中电量爱护包括相过流爱护、零序过流爱护、阻抗爱护、间隙过流和间隙过压爱护、过负荷爱护，非电量爱护元件包括气体继电器、压力开释阀、油压突变继电器、油位指示器、油温度操纵器、绕组温度操纵器等。
二、差动爱护原理：差动爱护：反映变压器内部故障（包括三侧或两侧CT之间的电缆）。
以两圈变为例，采集变压器两侧的电流。
正常情形，按照KCL定理，流入变压器电流等于流出变压器电流，即差流为零；如果变压器内部故障，确信有一侧的电流比较大，从而导致差流不为0，爱护动作，见图（b）。
如果是外部故障，流入变压器电流仍旧等于流出变压器电流，爱护可不能动作，见图（a）。
常见的差动有差流速断、比率差动等。
微机型主变差动爱护由二次谐波制动的比率差动爱护和差动速断爱护组成。
并针对系统频繁发生的差动爱护在差动回路TA断线或接触不良时发生误动咨询题，设计了TA断线闭锁装置。
比率差动的原理及动作特性(见下图):变压器在正常负荷状态下，电流互感器的误差专门校这时，差动爱护的差回路不平稳电流也专门小，但随着外部短路电流的增大，电流互感器就可能饱和，误差也随之增大，这时的不平稳电流也随之增大。
当电流超过爱护动作电流时，差动爱护就会误动，因此，为了防止变压器区外故障发生时差动爱护误动作，我们期望引入一种继电器，其动作特性是：它的动作电流将随着不平稳电流的增大而按比例增大，同时比不平稳电流增大的还要快，如此误动就可不能显现。
110kV变电站工程调试方案及方法解析
110kV变电站工程调试方案及方法解析发表时间：2016-10-28T16:36:55.237Z 来源：《基层建设》2016年12期作者：梁朝叶[导读] 摘要：根据中国南方电网公司提出的110kV标准设计及典型造价的要求，本文结合工程实例，分析110kV变电站工程调试过程中存在的一些问题，对110kV变电站工程调试提出了相应的优化方案，为广大工程施工调试人员提供参考。
广西恒都输变电工程有限公司 530031摘要：根据中国南方电网公司提出的110kV标准设计及典型造价的要求，本文结合工程实例，分析110kV变电站工程调试过程中存在的一些问题，对110kV变电站工程调试提出了相应的优化方案，为广大工程施工调试人员提供参考。
关键词：110kV变电站；调试方案；方法一、110kV变电站建设和调试的最新要求在中国目前的电网架构中，110kV变电站是应用最为广泛的基础型变电站，其性价比和输电能力都是最高的，也成为了电力建设项目的重要组成部分，在优化电网结构、满足用电负荷、解决供需矛盾等方面发挥着重要作用。
从二十世纪末至今，随着计算机技术和自动控制技术的发展，我国的变电站建设也逐步升级过渡，目前已经逐步实现了35kV变电站的无人值守。
而110kV变电站正在逐步实现变电站设备的现代化和控制系统自动化改造，所有在建变电站设备均已实现现代化和自动化。
现代化的110kV智能变电站设备不但科技含量高而且结构复杂，其安装调试与使用维修方法也与以往的变电站设备有很大的不同。
而设备的正确调试是检测设备安装是否正确与系统是否完善的重要前提。
因此，需要对110kV变电站的调试工作提出课题研究，在施工调试过程中注重变电站安装与调试过程中的最新技术，以保证变电站施工质量和运行安全。
二、110kV变电站主变压器设备调试要点110kV变电站主变压器设备调试中，主要有一次设备试验、主变保护调试、主变控制保护测量及信号等二次回路调校等调试工序。
110kV线路保护现场验收之保护通道试验（4）
110kV线路保护现场验收之保护通道试验（4）
1 载波通道试验
1.1 两侧应核对同一通道的两侧保护型号相同、版本相同，保护命名应相同，通道命名应相同。
两侧应核对同一通道的收发信机频率应相同。
1.2 收发信机试验及两侧高频通道对调，试验高频通道发信电平、收信电平、收信裕度、3dB 告警和裕度告警、通道双向传输衰耗之差等应满足要求。
1.3 高频通道（结合滤波器、高频电缆、接地铜排等）反措应满足《广东省电力系统继电保护反事故措施》要求。
2 光纤通道试验
2.1 光纤通道路由检查，电流差动保护光纤通道收信、发信路由应一致，禁止采用自愈环方式。
2.2 测试光纤通道的发信、收信、收信灵敏电平，收信裕度应满足光纤设备技术要求。
2.3 光纤通道传输时间、误码率应满足要求。
2.4 两侧保护通道对调，验证光纤通道路由正确，检查光纤通道传输保护命令信号正确或传输电流数据正确。
光纤电流差动保护联调方案
光纤电流差动保护联调方案光纤电流差动保护联调方案引言：光纤电流差动保护是一种应用广泛的电力系统保护方案，它通过借助光纤通信技术，实现了对电流差动保护设备之间的信息传输和通信。
本文将探讨光纤电流差动保护联调方案，旨在提供一种全面评估和撰写有价值的文章，帮助读者深入了解该方案的深度和广度。
一、光纤电流差动保护介绍a. 定义和原理光纤电流差动保护是一种常用的电力系统保护方式，其基本原理是通过测量电力系统不同点之间的电流差异，来判断电流差动是否达到设定阈值，从而实现对电力系统的保护和控制。
b. 应用领域光纤电流差动保护广泛应用于各类电力系统中，包括输电线路、变电站、发电机组等，它能够快速准确地检测和判断电流差动，并对故障进行定位和隔离。
二、光纤电流差动保护联调方案探讨a. 联调工作的意义和重要性联调是光纤电流差动保护系统运行的关键环节，它确保了各个保护设备之间的协调运行，提高了保护系统的可靠性和稳定性。
b. 联调方案的步骤和方法光纤电流差动保护联调方案包括准备工作、联调测试、数据分析和优化调整等步骤。
具体方法包括：设备配置、参数设置、信号校准、模拟测试和实际场试等。
c. 联调中常见的问题和解决方案在光纤电流差动保护联调过程中，常会出现保护设备无法通信、参数设置错误等问题。
针对这些问题，我们需要通过仔细排查和交叉验证来解决，确保联调的顺利进行。
三、光纤电流差动保护联调经验分享a. 应遵循的原则和方法在光纤电流差动保护联调中，我们应遵循一些原则和方法，包括：充分准备、严格按照方案进行、充分交流和沟通等。
b. 案例分析和实际应用通过分析一些典型案例和实际应用，我们可以更好地理解光纤电流差动保护联调的重要性和困难之处，以及如何根据实际情况进行调整和优化。
四、总结与展望a. 总结光纤电流差动保护联调方案的优缺点通过深入探讨和分析，我们可以总结出光纤电流差动保护联调方案的优点和不足之处，以便在实际应用中更好地进行选择和决策。
线路光纤保护联调方案
光纤差动保护联调方案摘要：光纤电流差动保护是高压和超高压线路主保护的发展趋势。
根据光纤分相电流差动保护的基本原理，详细阐述了光纤电流差动保护联调方案，其中包括检查两侧电流及差流、模拟线路空充时故障或空载时发生故障、模拟弱馈功能以及模拟远方跳闸功能。
同时分析了光纤电流差动保护定检中存在的危险点，并提出了相应对策。
关键词：光纤分相电流差动：联调；充电；弱馈；远方跳闸0 引言近年来，随着通信技术的发展和光缆的使用，光纤分相电流差动保护作为线路的主保护之一得到了越来越广泛的应用。
而且这种保护在超高压线路的各种保护中，具有原理简单，不受系统振荡、线路串补电容、平行互感、系统非全相、单侧电源等方式的影响，动作速度快，选择性好，能可靠地反应线路上各种类型故障等突出优点。
目前由于时问、地域、通信等条件限制，继电人员常常无法密切配合进行两侧纵联差动保护功能联调，造成联调项目简化，甚至省略的现象时有发生，这样极为不利于继电人员对保护功能的细致了解，因此本文将结合南瑞RCS一931和四方CSC一103型光纤差动保护装置简要说明两侧差动保护联调的试验步骤。
数字电流差动保护系统的构成见图1。
M N图1电流差动保护构成示意图上图中M、N为两端均装设CSC-103高压线路保护装置，保护与通信终端设备间采用光缆连接。
保护侧光端机装在保护装置的背板上。
通信终端设备侧由本公司配套提供光接口盒CSC-186A/CSC-186B。
1 光纤分相电流差动保护基本原理光纤分相电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，各侧保护利用本侧和对侧电流数据按相进行差动电流计算。
动作电流(差动电流)为：I D=│(ÌM-ÌMC)+( ÌN-ÌNC)│制动电流为：I B=│(ÌM-ÌMC)-( ÌN-ÌNC)│比例制动特性动作方程为：ID﹥ICDID﹥K*IB式中：IM、IN分别为线路两侧同名相相电流，IMC、INC为实测电容电流，并以由母线流向线路为正方向；ICD为差动保护动作门槛；K为比例制动系数，一般K<1。
110kv线路光纤差动保护装置
110kv线路光纤差动保护装置
110kV线路光纤差动保护装置。
110kV线路是电力系统中重要的输电线路之一，其稳定运行对电网的安全运行至关重要。
为了保障110kV线路的安全运行，光纤差动保护装置被广泛应用于该等级的输电线路。
光纤差动保护装置是一种基于光纤通信技术的保护装置，其主要作用是对线路进行差动保护。
通过对线路两端的电流信号进行比较，当线路发生故障时，光纤差动保护装置能够快速准确地判断故障位置，并迅速切除故障部分，保护线路的安全运行。
相比传统的差动保护装置，光纤差动保护装置具有以下优势：
1. 抗干扰能力强，光纤通信技术具有抗干扰能力强的特点，能够有效地抵御外界干扰信号，提高保护装置的可靠性和稳定性。
2. 传输距离远，光纤通信技术能够实现长距离的信号传输，适用于110kV线路等长距离输电线路的保护。
3. 数据传输速度快，光纤通信技术传输速度快，能够实现对线
路故障的快速响应和切除，提高线路的安全性。
4. 抗电磁干扰，光纤差动保护装置使用光纤通信技术传输信号，不受电磁干扰，能够保证信号的稳定传输。
总的来说，110kV线路光纤差动保护装置在保障电力系统安全
运行方面具有重要意义。
随着科技的不断进步，光纤差动保护装置
将会更加智能化、高效化，为电力系统的安全稳定运行提供更加可
靠的保护。
110kV线路光纤电流差动保护技术协议书
110kV线路光纤电流差动保护技术协议书管理提醒：本帖被bjceppc 从调度/ 继保/ 计量/ 试验移动到本区(2009-01-07)本部分设定了隐藏,您已回复过了,以下是隐藏的内容1.总则1.1本设备技术协议书适用于110KV线路保护的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术协议书和工业标准的优质产品。
1.3如果供方没有以书面形式对本技术协议书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本技术协议书的要求。
如有异议，不管是多么微小，都应在投标书中以“对协议书的意见和同协议书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术招标书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5本设备技术协议书经需、供双方确认后作为订合同的技术附件，与合同正文具有同等的法律效力。
1.6设备技术协议书未尽事宜，由需供双方协商确定。
1.7供方所提供的设备应具有至少累计三套两年或一年一套连续成功的商业运行业绩。
2.技术要求2.1应遵循的主要现行标准有GB2423-95 《电工电子产品环境试验规程》GB4858-84 《电气继电器的绝缘试验》GB6126 《静态继电器及保护装置的电气干扰试验》GB7261 《继电器和继电保护装置基本试验方法》GB11287-89《继电器，继电保护装置振荡（正弦）试验》GB14285-93《继电保护和安全自动装置技术规程》GB/T14537-93《量度继电器和保护装置的冲击和碰撞试验》GB/T15145-94《微机线路保护装置通用技术条件》DL478-92 《静态继电保护及安全自动装置通用技术条件》DL480-92 《静态电流相位比较式纵联保护装置技术条件》DL/T670-1999《远动设备及系统第5部分第103篇继电保护设备信息接口配套标准》DL/T524-93《继电保护专用电力线载波收发信机技术条件》GB/T17626.2 《静电放电抗扰度试验》GB/T17626.3 《射频电磁场辐射抗扰度试验》GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》GB/T17626.5 《浪涌（冲击）抗扰度试验》GB/T17626.6 《射频场感应的传导骚扰抗扰度》GB/T17626.8 《工频磁场的抗扰度试验》电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》GB191-90 《包装储运图示标志》2.2环境条件2.2.1周围空气温度最高温度：40°C最低温度：－23°C2.2.2环境相对湿度：65％2.2.3抗震能力水平加速度：0.2g垂直加速度：0.1g2.2.4 海拔高度≤1000M2.2.5防护等级IP302.3工程条件2.3.1系统概况2.3.1.1电压等级：110kV2.3.1.2变电站电气主接线形式110kV：双母线接线2.3.1.3出线情况（110kV）4回2回2回1回2.3.1.4断路器参数额定短路开断电流：40kA分闸时间：ms跳闸线圈：一个合闸线圈：一个控制电压：DC220V合闸电流：5A跳闸电流：5A2.3.1.5 CT变比600-1200/5A 500-1000/5APT二次电压: 100V2.3.1.6安装地点及安装方式:控制保护室内2.4基本技术条件2.4.1保护装置的额定值2.4.1.1 额定交流电流：5A2.4.1.2 额定交流电压：100V2.4.1.3额定频率：50Hz2.4.1.4直流电源：220V(80%～115%)2.4.1.5 交流电源220V(85%~115%)2.4.2保护装置的功率消耗2.4.2.1每个保护装置正常工作时直流功耗：≤50W 2.4.2.2每个保护装置动作时直流功耗：≤70W2.4.2.3保护装置每相交流电流回路功耗≤0.5VA2.4.2.4保护装置每相交流电压回路功耗≤0.5VA2.4.3性能参数2.4.3.1保护动作时间：保护整组动作时间(包括通道传输时间10mS)：≤25ms 2.4.3.2动作值精度距离元件定值误差：≤5%零序过流元件定值误差：≤5%2.4.3.3跳闸出口继电器额定值与断路器跳、合闸电流相匹配.2.4.3.4其它接点额定值容量：60W电压：220V2.4.4对抗地震的要求所有安装在保护屏上的设备应能承受0.2g水平加速度,和0.1g的垂直加速度2.4.5耐受过电压的能力保护装置应具有根据国标标准所确定的耐受过电压的能力。
110KV线路保护
110KV线路保护柜效验相关要求及规定1. 校验注意事项1.尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。
2.使用的电烙铁、示波器必须与屏柜可靠接地。
3.试验前应检查屏柜及装置是否有明显的损伤或螺丝松动。
特别是CT回路的螺丝及边片。
不允许有丝毫松动的情况。
4.校对程序校验码及程序形成时间。
2. 交流回路校验进入“保护状态”菜单中“DSP采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值与实际加入量相等，其误差应小于+5％。
3. 输入接点检查进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。
4 整组试验（线路保护）试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0，其它内部保护压板投退控制字均置1，以保证内部压板有效，试验中仅靠外部硬压板投退保护。
试验时必须接入零序电流，在做反方向故障时，应保证所加故障电流I＜U/Zzdi，U为额定电压，Zzdi为阻抗Ⅰ段定值。
1)距离保护1.仅投主保护压板，重合把手切在“综重方式”；2.整定保护定值控制字中“投I段距离接地保护”置1、“投I段相间距离”置1、“投重合闸”置1、“投重合闸不检”置1；3.等保护充电，直至“充电”灯亮；4.加故障电流I=5A，故障电压U=0.95*I*Z ZD1(Z ZD1为纵联距离阻抗定值)分别模拟三相正方向瞬时故障；装置面板上相应跳闸灯亮，液晶上显示“距离I段动作”，动作时间为15－25ms,动作相为ABC.5.加故障电流I=5A，故障电压U=0.95*(1+K)I*Z ZD1 (K为零序补偿系数)分别模拟单相接地,两相接地正方向瞬时故障,装置面板上相应跳闸灯亮，液晶上显示“距离I段动作”，动作时间为15－25ms,6.同1—5条分别校验II,III段距离保护,注意加故障量时间应大于保护定值时间;7.加故障电流20A, 故障电压0V,分别模拟单相接地,两相,两相接地和三相反方向故障,距离保护不动作.2) 光纤纵差保护1.将光端机（在CPU插件上）的接收“RX“和发送”TX”用尾纤短接，构成自发自收方式；2.仅投主保护压板，重合把手切在“综重方式”；3.整定保护定值控制字中“投纵联差动保护”、“专用光纤”“通道自环”、“投重合闸”和“投重合闸不检”均置1；4.等保护充电，直至“充电”灯亮；5.加故障电流I＞1.05*0.5*Max(差动保护电流高定值、4*57.7/Xc)，模拟单相或多相区内故障；6.装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为10－25ms；7.加故障电流＞1.05*0.5*Max（差动电流低定值、1.5*57.7/Xc1）,模拟单相或多相区内故障；8.装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为40－60ms；9.加故障电流I＜0.95*0.5*Max（差动电流低定值、1.5*57.7/Xc）,装置应可靠不动作。
110kV线路保护
一、110kV线路保护配置
110kV线路保护装置的配置（以RCS-941为例）
三段相间和接地 距离保护
四段零序方向过 流保护
距离保护 零序保护
三相一次重合闸
重合闸
二、110kV线路保护原理
1、距离保护： 所谓距离保护，就是指反应保护安装处至故障点
的距离，并根据这一距离的远近而确定动作时限 的一种保护装置。短路点越靠近保护安装处，其 测量阻抗就越小，则保护的时限就越短，反之， 短路点越远，其测量阻抗就越大，则保护动作的 时限就越长。这样，保证了保护有选择性的切除 故障线路。
110kV线路保护原理与调试
一、110kV线路保护配置 二、110kV线路保护原理 三、110kV线路保护调试
一、110kV线路保护配置
根据规程要求,110kV线路保护包括： 三段相间距离保护、三段接地距离保护 四段零序方向过流保护 低频率、低压保护 三相一次重合闸功能 过负荷告警功能 等。
(3)记录打印试验过程中各段的动作报告、动作时间。
三、110kV线路保护调试
5、零序方向过流保护
试验方法
(1)投入零序过流保护软压板、硬压板。重合把手切换至“ 综重方式”，将控制字“投重合闸”、“投重合闸不检” 置1。将Ⅰ、Ⅱ、Ⅲ、Ⅳ段零序保护的控制字置1。
(2)本试验用零序菜单进行。按照保护装置的定值，将Ⅰ、 Ⅱ、Ⅲ、Ⅳ段的电流定值和时间定值输入零序菜单中的对 应项，零序菜单中的零序补偿系数、灵敏角度要与保护装 置定值一致；根据故障方向、故障类别、动作区域选0.95 倍和1.05倍。0.95倍的时候应该可靠不在该段动作，而在 下一段动作；1.05倍时应该可靠在该段动作；正方向时应 该可靠动作；反方向时不动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV培训I线光纤差动保护对调方案路通110kV培训I线路光纤差动保护联调方案 1. 试验条件
1.1. 设备状况
在进行光纤纵差保护对调前,应完成相应光缆通道的试验、线路两侧保护装置整体调试、定值试验、自环方式下各种区内外故障试验及带开关传动试验,具备对调条件。
1.2. 仪器准备
两侧通信畅通,根据保护通道类型配备相应的通道调试设备及对调使用的通信工具,如光功率计，两侧各一套，,继电保护测试仪,联系电话等。
2. 装置检查
2.1. 版本号核对
检查两侧保护软件版本、RCS校验码,其版本号及RCS校验码应一致并记录: 培训I回A侧:保护软件版本及校验码:
培训I回B侧:保护软件版本及校验码: 2.2. 光功率测试
两侧分别进行光功率测量,在装置的光发送插件背板处旋开尾纤,在其尾纤插座上插入光功率计测量发送功率;将接收端尾纤插头插入光功率计测量接收功率。
要求保护收发光功率符合相关的规程规定。
培训I回A侧保护装置发光功率:
培训I回A侧保护装置收光功率:
培训I回B侧保护装置发光功率:
培训I回B侧保护装置收光功率:
1
2.3. 通道告警功能检验
将一侧光纤的“发”芯拔出。
另一侧应发出通道告警信号。
，两侧轮流进行测试，
结果:
3. 线路保护装置联调试验
3.1. 检查电流传变值
输入正常运行定值,合上两侧开关,两侧退出主保护,本侧保护A、B、C三相分别加入1A、2A、3A电流,对侧保护对应相应显示相同电流值,A、B、C三相差流也为1A、2A、3A，两侧轮流测试，。
结果:
3.2. 模拟线路正常运行,区内故障
3.2.1. 检验电流差动功能
合两侧开关,两侧同时模拟正方向单相故障，A0、B0、C0，,相间故障，AB、BC、CA，，以下同,略去，,两侧差动保护能按要求正确动作。
结果:
3.2.2. 检验零差保护功能
合两侧开关,两侧同时模拟正方向单相故障加入零序?段定值，使相电流突变量不启动，,两侧零差保护应能按要求正确动作。
结果:
3.3. 模拟线路单端空载运行,区内故障
合本侧开关,断对侧开关,本侧加入正向单相、相间故障,对侧加入全电压,本侧差动保护应能按要求正确动作。
，两侧轮
2
流进行测试，。
结果:
3.4. 模拟线路单电源运行,区内故障，检验弱馈功能,按现场实际,无弱馈功能时可不做，
合两侧开关,本侧加入正向单相、相间故障,对侧加入34V电压,两侧差动保护应能按要求正确动作。
，两侧轮流进行测试，。
结果:
3.5. 模拟线路正常运行,装置或通道异常导致差流越限
合两侧开关,本侧加入正方向单相、相间故障,对侧加入正常相电压、不启动,差动保护应可靠不动作。
，两侧轮流进行测试，。
结果:
3。
