模板及高支模施工方案

模板工程（含高支模）施工方案

一、工程概况

工程名称：江南景苑

建设单位：湖南天泽房地产开发有限公司

设计单位：湖南金鼎建筑设计研究院

地勘单位：核工业衡阳第二地质工程勘察院

项目规模：本工程由2栋26层住宅以及1栋6层住宅组成，总建筑面积约31280.1m2。

工程特点：地下一层层高3.9m—5.7m，最大梁400×1000，最大跨8.4m。地上一层为门面层高4.5m最大梁300×600最大跨7.8m。地上二层为转换层层高6m最大梁800×1200㎜，最大跨7.8m

根据规范地下室和转换层为高大支模体系。

二、编制依据

1）

2）《混凝土结构工程施工及验收规范》GB50204-2002

3）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）

4）《建筑施工安全检查标准》（JGJ59-99）

5）《建筑施工高处作业安全技术规范》

三、材料选用

支模架的材料采用φ48×3.5mm钢管，（直角、旋转、接头）扣件，木楞50×100mm ×2000㎜，模板采用2440×1220×18mm夹板，采用φ14对拉螺杆。

四、支设方案

1、模板及支撑体系：

针对本工程特点以及结合我公司在深圳地区的施工经验，在本工程中将采用由木模板、木方、钢管、对拉螺栓、“3”型卡扣等组成的模板及支撑加固体系。在模板工程施工中主要抓住以下几方面：

1.1投入适量的新九夹板做模板，全部采用50×100mm的木方，对墙柱梁板的模板支撑、螺栓间距等要经过计算确定。

1.2利用我们的成熟经验，改进支模工艺，保证梁柱接头的混凝土质量，消除混凝土质量通病。

1.3针对结构工程施工中的重要部位，对模板及支撑必须进行详细计算，对结构转换层的模板及支撑单独计算，以确保支设牢靠、不出意外。

1.4后浇带处的梁板模板及支撑不得随意拆除以免出现裂缝，必须在后浇带混凝土浇筑完成后达到一定强度后方可拆除。

1.5内脚手架采用采用满堂红扣件式钢管脚手架，钢管架必须严格按施工计算书搭设。标准层内架立杆可采用标准可调顶撑，其可调范围为

2.6m～4.8m，满足施工要求。

2、结构各部位配模方案：

钢筋混凝土墙体如地下室外墙、水池水箱、化粪池等有防渗要求的，采用Φ14圆钢制作的止水对拉螺栓，如图：

3、模板及支撑使用材料：

3.1模板：优质九夹板，规格为：1820×910×18mm；

3.2木方：截面为50×100mm，长度2～4m；

3.3对拉螺栓：φ14标准对拉螺栓；

3.4内架支撑：φ48×3.5mm标准钢管，长度2～6m；

3.5加固肋：一般墙、柱、梁采用标准钢管，型钢混凝土柱加固肋采用[12槽钢。

4、墙、柱、梁、板、楼梯模板及支撑施工方案：

4.1墙体模板及支撑：

墙体模板面板采用整块九夹板（竖向），竖楞采用50×100mm木方，外侧横向加固肋采用双排钢管，用标准螺栓对拉加固。如下图：

4.3梁板模板及支撑：

满堂红脚手架支撑钢管间距根据验算结果设置，在较大的梁底支撑钢管要按计算结果进行加密，如下图：

可先将踢面面板钉在木楞上，呈“L”形，然后再钉侧板。

5、模板支撑有关参数取用表：

5.1一般楼层模板支设时的参数取值，即支模高度小于4.5m ： 5.1.1墙体模板支撑：

5.1.3楼板模板支撑：

满堂红脚手架立杆间距不得大于1000mm ，木方间距不得大于300mm ，水平杆间距不得大于1.8m ，按要求设置扫地杆和纵横向剪刀撑。

5.1.4梁模板支撑：

梁底支撑木方间距不得大于300mm

，横向钢管支架立杆间距不得大于800mm ，宽度超过500mm 的在梁底中间加一排立杆支撑。个别大梁支撑要经过计算后确定。

当梁高H 超过600mm 时，梁侧用对拉螺栓进行加固，700mm ～900mm 间加固一道，纵向间距为400mm ，距梁底200mm ；1000mm ～1500mm 间加固两道，竖向间距为300mm ，纵向间距为400mm ，距梁底200mm 。

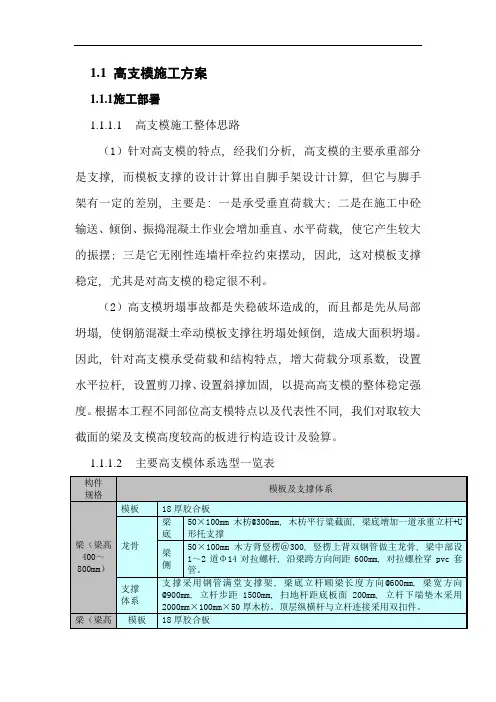

5.2 高支模汇总 5.2.1 柱模板加固体系： 6、模板支设施工：

6.1各部位施工顺序：

6.1.1 柱模板：

放柱模板定位及控制线→支设柱模板→安拉杆及加固→预检。

6.1.2 梁模板：

测量放线及标高，复核→搭设梁模板支架→拼装梁底模板→梁底起拱→绑扎梁钢筋→拼装梁侧模→拼装上下锁口楞、对拉螺栓→加固、验收。

6.1.3 钢筋混凝土楼板：

搭设支架→拼装板模木楞→调整、核实楼板标高及起拱→铺设板模→检查模板标高及平整度→绑扎板筋。

6.2施工之前由项目工程师组织施工人员进行交底，明确主要轴线位置及与其它构件位置的关系，向施工人员讲解图纸意图，解决图纸中的疑难问题，使各区段分管施工员对施工工艺，施工重点有全面的了解，并清楚质量要求及工期控制目标，之后施工员向操作人员交底。

6.3钢筋工程检查合格后，由经理部通知有关施工人员方可进行墙、梁、柱、模板支设，支设前应按图纸详细复核预埋铁件、穿管、予留洞口的位置、数量是否正确。每个施工段内支模顺序是：柱→梁→楼板→梁柱接头。

6.4外墙水平施工缝留设在底板以上500处，并设一条3×350钢板水止水带，止水带搭接长度100，在端头部位满焊。止水带中间按φ12@800设横向固定筋与墙竖筋焊牢。止水带处模板采用20厚九夹板，由对拉螺杆配合φ48×3.5钢管及50×100木方加固肋加固，模板底部位置设置“井”形筋Φ20@800，横筋位置在底板面标高上同墙竖筋焊牢，作为模板搁置点，竖筋焊在横筋上，作为下口固定点，模板中部设φ14@500对拉螺杆一
