机械制图螺纹画法图解
《机械制图》螺纹的表示法
不管是内螺纹 还是外螺纹， 剖面线画到牙 顶（粗实线） 处。
螺纹终止线— 粗实线；
外螺纹 内螺纹
5
大径 小径
A
A－A
A
螺纹终止线画到牙底
A
剖面线画到牙顶（大径线）
A－A
A
剖面线画到牙顶（小径线）
即粗实线位置
螺纹的表示法 4、不穿通螺纹孔的画法
D
120°
6
0.5D
螺纹的表示法 5、锥螺纹的画法
局部剖表示牙型
21
局部放大图表示牙型
谢谢观看
Thanks for looking
锥螺纹在投影为圆的视图中只画一端螺纹的投影。 （1）外螺纹
右视图只画小端螺纹
左视图只画大端螺纹
7
螺纹的表示法
5、锥螺纹的画法
（2）内螺纹
右视图只画小端 螺纹
左视图只画大端 螺纹
8
螺纹的表示法
6、螺孔相贯线的画法
螺孔与螺孔或螺孔与光孔相贯时，只画小径产生的相贯线。
螺孔 与螺孔
相贯
螺孔 与光孔 相贯
螺纹牙型符号
螺距（单线时）
公称直径 X
或
旋向
导程（P螺距）（多线时）
• 右旋螺纹，旋向省略不标；左旋螺纹用“ LH ”表示 。
• 粗牙普通螺纹，螺距省略标注。
13
螺纹的标注 1、标准螺纹的标记格式
（2）螺纹公差带代号
螺纹公差带代号是由表示其公差等级的数字和表示公差位置的字母组成（内螺 纹用大写字母，外螺纹用小写字母）如6H、5g等。
9
螺纹的表示法
7、内外螺纹旋合的画法
旋合部分按外螺纹画，未旋合部分按各自画法画。
按外螺纹
机械制图第六章 标准件和常用件-螺纹
58
单线梯形螺纹的螺纹代号为： 多线梯形螺纹的螺纹代号为： 在图样中，梯形螺纹的标记应标注在螺纹大径的 尺寸线或其指引线上，这与普通螺纹的标注方法 相同。
外螺纹：车削 内螺纹：车削或攻丝
套扣和攻丝
7
二、 螺纹的结构和要素
1、 螺纹的工艺结构
（1）螺纹端部－为了便于装配并防止螺纹端部损坏， 在螺纹的端部加工成规定的形状，如倒角、倒圆等。
倒角（圆锥面）
平顶
圆顶（球面）
8
螺纹的工艺结构
（一）螺纹倒角
9
⑵ 螺纹收尾和退刀槽
螺尾 螺纹末端形成的沟槽渐浅部分。－是一段不能正 常工作的部分。 螺纹退刀槽 为了使所要求长度内的全部螺纹起作用而 不产生螺尾，在加工螺纹之前先加工出供退刀用的槽称 为螺纹退刀槽。
27
⒈ 内、外螺纹画法
外螺纹画法
大径线画粗实线 倒角圆不画
小径线画细实线 且画到倒角内 小径≈0.85d A 大径 小径
螺纹终止线 画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A－A
A 螺纹终止线画一小段
剖面线画到大径线
28
外螺纹画法
29
外螺纹画法
30
内螺纹画法
大径线画细实线 倒角圆不画
机械制图-螺纹画法
1．外螺纹牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；端视图中，只画3／4圈细实线圆，倒角圆省略不画，如图10-11所示。
图10-11 外螺纹端视图2．内螺纹内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画。
若不可见，则所有图线画成虚线，如图10-12。
图10-12 内螺纹端视图3．管螺纹和螺纹剖切画法不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处。
图10-13 管螺纹和螺纹剖切画法4．不穿通的螺孔的画法不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔。
再用丝锥扩螺孔。
在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0．5D，其中D为螺纹大径，如图10-14所示。
图10-14 不同螺孔的画法5．锥螺纹的画法锥螺纹在投影为圆的视图中只画一端螺纹的投影。
①外螺纹的画法如图10-15（a）所示。
②内螺纹的画法如图10-15（b）所示。
（a）（b）图10-15 锥螺纹的画法6．螺孔相贯线的画法螺孔与螺孔或螺孔与光孔相贯时，只画小径产生的相贯线，如图10-16所示。
图10-16 螺孔相贯线的画法7．内外螺纹旋合的画法旋合部分按外螺纹画，未旋合部分按各自画法画，如图10-17所示。
图10-17 内外螺纹旋合的画法8．螺纹尾部与螺纹长度螺纹尾部一般不画，需要表示时，用与轴线成30°的细实线绘制。
螺纹长度指不包括螺尾在内的有效螺纹长度，如图10-18所示。
图10-18 螺纹尾部与螺纹长度的画法9．非标准螺纹可以用局部剖视或局部放大图表示牙型，如图10-19所示。
图10-19 非标准螺纹画法该文章所属专题：AutoCAD机械制图教程。
螺纹画法
机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。
机械制图-螺纹画法--ppt课件精选全文
同一条螺纹上相邻两牙在中径线上对应 两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
ppt课件
10
5. 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外
螺纹才能旋合在一起。
ppt课件
11
6.螺纹的分类
按用途分为： 连接螺纹 传动螺纹
按是否符合标准分为： 标准螺纹（牙型、大径、螺距) 非标准螺纹 （牙型不标准，如矩形） 特殊螺纹（牙型标准、大径、螺距不标准）
铝: bm=2d
ppt课件
30
ppt课件
允许将螺 纹画到底
31
常见的几种错误画法：
螺纹终止线应画 到什么位置？
螺钉末端应画 到什pp么t课件位置？
小径线未对齐 32
画在何处？ 应为?度
倾斜?度 ppt课件
粗、细线
剖面线画到 ?位置
33
5. 双头螺柱
规定标记：
例： 螺柱GB/T 897 AM12×50
画法几何与工程制图
一.螺纹形成与结构
二. 螺纹的要素及 分类
三.螺纹的画法
第十二讲 螺纹画法
四.螺纹的标注 五、螺纹紧固件的画法
六、螺纹紧固件装配图的画法
ppt课件
七、键 联 接
1
一.螺纹的形成与结构
1.螺纹的形成
A1 ●
导程 A●
螺旋线
一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹。
26
⒋ 螺钉
规定标记：
例： 螺钉GB/T 65 M12×l
开槽圆柱 头螺钉

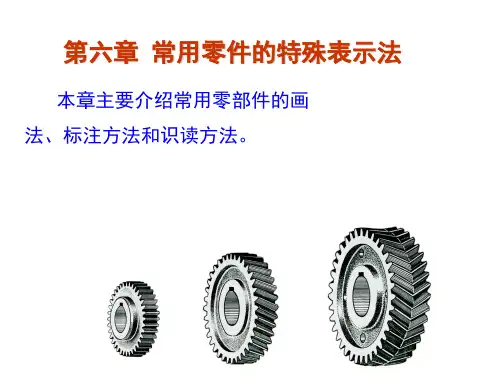

机械制图课件-第六章 第1节 螺纹
管螺纹的联接画法
四、螺纹的种类和标注
1.螺纹的种类
联接螺纹
起联接作用的螺纹
常用的有四种标准螺纹： 1）粗牙普通螺纹 2）细牙普通螺纹 3）管螺纹 4）锥管螺纹
管螺纹又分： 非螺纹密封的管螺纹 用螺纹密封的管螺纹
传动螺纹
用于传递动力和运动的螺纹 常用的有：
1）梯形螺纹 2）锯齿形螺纹
紧定螺钉在机器上也经常使用，以 防止两相配零件产生相对运动。
螺纹联接的防松 采用弹簧垫圈
采用双螺母
采用开口销和槽形螺母锁紧
图例
标记及解释
螺钉 GB/T 70.1 M10×40 表示螺纹规格d=M10、公称长度 l=40、性能等级
为8.8、表面氧化的A级内六角圆柱头螺钉。
表 7-2 常用螺纹紧固件图例、标记及解释
名称及国标号
图例
标记及解释
开槽沉头螺钉 GB / T 68-2000
螺钉 GB/T 68 M10×50 表示螺纹规格d=M10、公称长度 l=50、性能等级
为8.8、不经表面处理的A级开槽沉头螺钉。
表 7-2 常用螺纹紧固件图例、标记及解释
名称及国标号
图例
标记及解释
十字槽沉头螺钉 GB / T 819.1-2000
螺钉 GB/T 819.1 M10×50 表示螺纹规格d=M10、公称长度 l=50、性能等级
为4.8、不经表面处理的H型十字槽沉头螺钉。
螺纹紧固件的种类很多，常用的紧固件有螺栓、双头螺柱、螺钉、螺母、垫圈等，如下图所示。
一、螺纹紧固件的标记规定
螺纹紧固件的结构型式及尺寸都已标准化，属于标准件，需要时可从相应国家标准中查出。
表 7-2 常用螺纹紧固件图例、标记及解释
螺纹的规定画法
螺纹的规定画法螺纹的规定画法螺纹一般不按真实投影作图，而是采用机械制图国家标准规定的画法以简化作图过程。
（1）外螺纹的画法外螺纹的大径用粗实线表示，小径用细实线表示。
螺纹小径按大径的0.85倍绘制。
在不反映圆的视图中，小径的细实线应画入倒角内，螺纹终止线用粗实线表示，如所示。
当需要表示螺纹收尾时，螺纹尾部的小径用与轴线成30°的细实线绘制，如图所示。
在反映圆的视图中，表示小径的细实线圆只画约3/4圈，螺杆端面上的倒角圆省略不画，如图所示。
剖视图中的螺纹终止线和剖面线画法如图所示。
外螺纹画法（2）内螺纹的画法内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画，如图所示。
当螺孔相交时，其相贯线的画法如图所示。
当螺纹的投影不可见时，所有图线均画成细虚线，如图所示。
内螺纹的画法（3）内、外螺纹旋合的画法只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。
用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。
如图所示。
画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。
内、外螺纹旋合画法内、外螺纹旋合画法（4）螺纹牙型的表示法螺纹的牙型一般不需要在图形中画出，当需要表示螺纹的牙型时，可按图的形式绘制。
外螺纹局部剖内螺纹全剖局部放大图螺纹牙型的表示法（5）圆锥螺纹画法具有圆锥螺纹的零件，其螺纹部分在投影为圆的视图中，只需画出一端螺纹视图，如图所示。
外螺纹内螺纹圆锥螺纹的画法。
机械制图_螺纹连接(PPT57页)
传 梯形螺纹 Tr
动
螺
纹
锯齿形 螺纹
B
用于各种机床的丝杠，做 传动用。
只能传递单方向的动力。
五、）螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
30º
头部
倒角
2d
螺杆
0.7d
2d L
简化画法：
C0.1d
d
2d 0.7d l （由设计决定）
3、 双 头 螺 柱
结构：A型和B型 有旋入端和拧紧端之分 规格只寸：螺纹大径和双头螺柱长度
d
旋入端
bm
A型 L b
拧紧端
d
bm
B型
b
L
标记：名称 标准代号 类型 螺纹代号×长度 螺柱 GB/T899 M12×45
钻
孔
攻
丝
内螺纹
二、）螺纹的种类和结构
外螺纹
牙顶
倒角
内螺纹
螺尾
牙底
螺尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
退出车刀
车刀 开始退刀
内退刀槽
车 刀
三、） 螺纹要素
1、牙型
在通过螺纹轴线的剖面上，螺纹
的轮廓形状。
牙型
常用的有：
三角形
梯形
锯齿形
2、 螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1
机械制图螺纹画法图解
机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图螺纹画法
1.外螺纹
国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法
如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
4.非标准螺纹的画法
画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9
螺纹的规定标注
各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：
特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号
其中：特征代号M
单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。
普通螺纹在图上的标注方法是将规定标记注写在尺寸线或尺寸线的延长线上，尺寸界线从螺纹大径引出。
标注示例如图。
(2) 管螺纹的标注标注内容为：
特征代号公称直径公差等级代号
其中：特征代号G Rc
在图上的标注方法是用一条细实线，一端指向螺纹大径，另一端引一横向细实线，将螺纹标记写在横线上侧，标注示例如图。
(3) 梯形螺纹的标注标注内容为：
特征代号公称直径×导程（P螺距）旋向
其中：特征代号Tr
单线螺纹只标公称直径，多线螺纹标公称直径×导程（P螺距），如Tr 40X14(P7)。
旋向同普通螺纹。
梯形螺纹在图上的标注方法也同普通螺纹。
标注示例如图所示。
锯齿形螺纹标注示例
(4) 锯齿形螺纹的标注标注内容为：
锯齿形螺纹标注内容及在图上的标注方法与梯形螺纹相同，如图所示。
特征代号公称直径×导程（P螺距）旋向
其中：特征代号B
单线螺纹只标公称直径，多线螺纹标公称直径×导程（P螺距），如Tr 40X14(P7)。
旋向同普通螺纹。
