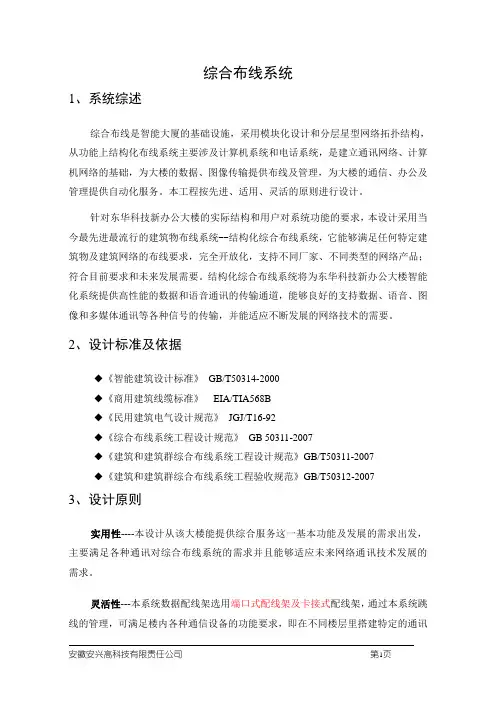

综合布线系统(DT)
综合布线系统1、系统综述综合布线是智能大厦的基础设施，采用模块化设计和分层星型网络拓扑结构，从功能上结构化布线系统主要涉及计算机系统和电话系统，是建立通讯网络、计算机网络的基础，为大楼的数据、图像传输提供布线及管理，为大楼的通信、办公及管理提供自动化服务。
本工程按先进、适用、灵活的原则进行设计。
针对东华科技新办公大楼的实际结构和用户对系统功能的要求，本设计采用当今最先进最流行的建筑物布线系统--结构化综合布线系统，它能够满足任何特定建筑物及建筑网络的布线要求，完全开放化，支持不同厂家、不同类型的网络产品；符合目前要求和未来发展需要。
结构化综合布线系统将为东华科技新办公大楼智能化系统提供高性能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通讯等各种信号的传输，并能适应不断发展的网络技术的需要。
2、设计标准及依据◆《智能建筑设计标准》GB/T50314-2000◆《商用建筑线缆标准》EIA/TIA568B◆《民用建筑电气设计规范》JGJ/T16-92◆《综合布线系统工程设计规范》GB 50311-2007◆《建筑和建筑群综合布线系统工程设计规范》GB/T50311-2007◆《建筑和建筑群综合布线系统工程验收规范》GB/T50312-20073、设计原则实用性----本设计从该大楼能提供综合服务这一基本功能及发展的需求出发，主要满足各种通讯对综合布线系统的需求并且能够适应未来网络通讯技术发展的需求。
灵活性---本系统数据配线架选用端口式配线架及卡接式配线架，通过本系统跳线的管理，可满足楼内各种通信设备的功能要求，即在不同楼层里搭建特定的通讯子网；在大楼任意的信息点上能够连接不同类型的设备；如计算机、电话机、传真机、打印机、终端机等。
可扩展性----本系统实施后，可满足包括百兆或更高的网络通讯在内的所有通讯要求，从而满足将来有更大的需求时很容易将设备安装进去。
模块化结构----结构化综合布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。
综合布线介绍企业
Dätwyler Training
Innovative Cabling Solutions
1
DCT Part I 简介
目标 ➢ 了解德特威勒公司 ➢ 熟悉德特威勒产品
Swiss Manufacturer with Swiss Quality
2020/3/10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
准E90测试的电缆 ➢ 1994 开始生产Cat.6(屏蔽非屏蔽)和7类线缆 ➢ 2002 Optofil 安全电缆成为第一种通过DIN 4102-12标准E30功能
完整的电缆
2020/3/10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
5
全球分布
Headquarter Altdorf/Switzerland
12
Data Cables (Braiding)
Fact: ¾ of all Dätwyler
Data Cables are shielded (cat 6, 7 , 7A, 1500MHz )
2020/3/10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
2020/3/10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
18
区域划分
2020/3/10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
19
2. 解决方案
目标： ➢了解Datwyler解决方案
全球八大综合布线品牌
全球八大综合布线品牌Belden百通1902年，Joseph C.Belden在美国伊利诺伊州芝加哥创立了百通公司。
如今，百通从一家有线电视公司转变为领先的专业网络解决方案公司，在全球设有26个分支机构，拥有30000多种型号的产品，拥有近5000多名员工，年销售额高达25亿美元。
COMMSCOPE康普康普创建于1976年的美国，是全球性的通讯网络基础架构解决方案供应商。
康普的客户包括几乎所有领先的全球电信运营商、数据中心专家、领先的多系统运营商和世界500强公司。
今天，美国康普在全球拥有二十多家生产工厂及配送基地，超过30000名员工，销售网络遍布全球150多个国家。
过去10年中，康普的研发投资超过10亿美元，且在全球拥有约3,000项专利和专利应用。
在2020年，康普的销售额超过84亿美元，约合545亿人民币。
CORNING康宁康宁创建于1851年，总部位于美国纽约州康宁市。
是材料科学领域全球领先的创新者之一。
2020年，康宁公司在世界500强公司中排名277，核心销售额超过115亿美元，约合人民币743亿元，在全球超过50000名员工。
Datwyler德特威勒德特威勒信息技术科技公司是一家总部位于瑞士的国际化企业，成立于1915年。
在欧洲、中东和亚洲拥有 20 多家运营公司，在 100 多个国家/地区进行销售并拥有约 7,000 名员工，年销售额超过 10 亿瑞士法郎，约70亿人民币。
Legrand罗格朗罗格朗成立于1865年，总部设在法国的利摩日，是全球电气与智能建筑系统专家，致力于为各类型建筑提供完整电气解决方案。
全球拥有超3,6000名雇员，在近90个国家或地区设有分支机构，产品销往近180个国家或地区，旗下经营着70个商业品牌：罗格朗、Bticino、克莱沃、力登、Server Technology和卡博菲等，300,000个不同系列产品包括：开关插座、智能系统、楼宇对讲、综合布线、线缆管理、低压产品等，2021年销售额70亿欧元，约490亿人民币。
德特威勒数据中心中预端接产品的简介
德特威勒公司在数据中心项目中使用的产品均采用预端接产品，可支持具有高密度，快速部署和高性能要求的场所，尤其适合在数据中心使用。如下为4种不同结构类型的预端接铜缆（包括一种集束双绞线）以及预端接光缆，万兆级的双绞线与光纤共同构成了主要的传输介质。
根据标准EN50173和ISO/IEC11801，兼容目前所有连接硬件。
满足7类标准要求：ISO/IEC11801;EN50173-1;EN50288-4-1
满足万兆以太网的所有应用要求
预端接铜缆-模块端接
该预端接铜缆具有如下特点：
各类线缆（包括屏蔽的实心线以及多股线）与各类模块（包括各种RJ45屏蔽模块以及RJ45水晶头）的组装端接，满足各项目的不同需求。
在数据中心的应用中，由于网络的路由比较复杂，同时又要兼顾网络应用的可靠性，布线系统交叉跳接与管理将会十分频繁，传统以设备端与端之间采用直连式跳线的方式在布线管理中面临极大的挑战。结构化布线是数据中心布线标准TIA中的重要内容之一。
另外，在数据中心内，对信息的关注程度远高于对线缆的关注程度。为了更好地传输万兆以太网，7类水平双绞线具有比6A类更大的带宽余量，有助于提高传输线上的信噪比，进而确保万兆以太网的误码率达到规定的范围内，是数据中心的最佳选择。
数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机机房设计与施工的优劣直接关系到机房内计算机系统分是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。而综合布线系统是IDC机房网络传输的基础系统。它使语音和数据信道设备、交换设备和其它信息管理系统彼此相连。综合布线系统能适应各种不同的通讯服务，它无需对基本元素例如线缆、线缆端头模块和连接器等进行很大的改动，就能提供多种服务。IDC是一种重要的资源，当客户无法接入服务器、存储系统和网络设备时，许多机构都面临停工的境地。对于一些机构来说，一小时的停工可能意味着数百万美元的损失，例如大型金融机构、航空公司、快递公司等。
10+德特威勒布线产品概述

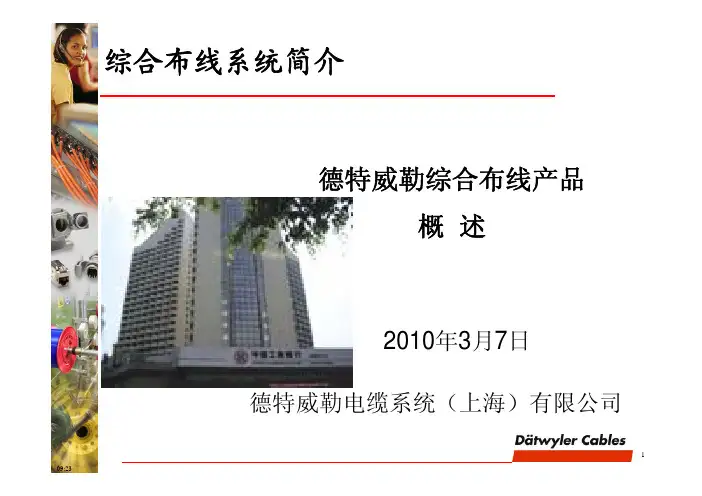

综合布线系统简介德特威勒综合布线产品概述2010年3月7日德特威勒电缆系统（上海）有限公司产品分类•单/多模光缆••双绞线•光纤连接器•面板与配线架•跳线与尾纤铜缆模块•面板与配线架•跳线铜缆光缆系统系统安全工业电子配线架辅材•阻燃双绞线及光缆•阻燃电缆•工业级双绞线•导轨式模块盒缆线产品•耐火电缆•安全缆线•防水模块盒铜缆类产品双绞线•米的高速传输用线可以使用价廉的最后100米的高速传输用线，可以使用价廉的RJ45型网卡•双绞线的制造工艺和质量直接决定了双绞线的档次•分有非屏蔽和屏蔽两大系列，其中屏蔽是德特威勒的主打产品RJ45/非RJ45模块、110型配线架、防雷配线架•模块是水平双绞线两端的接插件，用于将双绞线与跳线相连•非RJ45型模块是用于7类布线系统的高等级产品•110型配线架大多用于室内语音，防雷配线架用于室外语音传输面板/配线架/地面插座盒•86型面板是模块的支撑件，也是86型底盒的封闭盖板•现在的配线架主流是1U24口机架式配线架，自含水平双绞线托线架•地面插座盒是地面型面板，铜制地插属于比较高端的产品预端接铜缆、RJ45跳线和110型跳线•RJ4511011常规跳线是型跳线和型跳线，特点是根跳线传路信号•预端接铜缆类似与跳线，但它的特点是多根跳线集束成一根•预端接铜缆主要用于数据中心，目的是加快安装速度•非屏蔽结构•有3类和5类产品•采用一步法生产线制造•采用一步法生产线制造•主要用于主干语音传输•5类可以在90米长度内作为数据主的备•采用紧护套结构•外护套层加厚•有超5类、6类（带十字骨架产•采用紧护套结构•外护套层加厚•屏蔽层分F/UTP、内作为数据主干的备份•分室内、室外两大类字骨架）产品•防火特性分阻燃级和阻燃/低烟无卤两大类U/FTP、SF/UTP、S/FTP和F/FTP等种类•传输带宽分超5类、6类超类类超•室内还可分为阻燃级和阻燃/低烟无卤两大类类、超6类、7类、超7类和8类•有7类防水、防油屏蔽双绞线（IP67等级）•防火特性分阻燃级和阻燃/低烟无卤两大类语音传输介质：大对数电缆•采用双绞线传输原•大多采用3类•3类：25对、50对、理•具有很强的抗串音效果（16MHz ）•也可以采用5类（100MHz ）•100对•5类：25对传输原理性能测试限90米传输带宽对数•端接配线架使用•分有阻燃及阻燃/•室内多用110型•分壁挂式和机架式•容量分50、100、低烟无卤两大类•根据国标，在人群密集区建议采用阻300对配线架燃/低烟无卤防火性能•物理带宽125MHzAWG24•物理带宽250MHz•线径为AWG 24•分阻燃和低烟无卤两类•带十字骨架•线径为AWG 23•可以传输千兆以太网•分阻燃和低烟无卤两类•37米长度内可以传输万兆以太网超五类缆6类双绞线•物理带宽为100MHz，可以传输千兆以太网•F/UTP屏蔽技术，线径为AWG 24，缆径为6.6mm 屏蔽技术线径为AWG24缆径为66•物理带宽为250MHz，可以传输千兆以太网•U/FTP屏蔽技术，线径为AEG 23，缆径为7.0mm•物理带宽为500MHz，可以传输万兆以太网•U/FTP屏蔽技术及F/FTP屏蔽技术，缆径为7.2mm•物理带宽为600MHz，可以轻松地传输万兆以太网•S/FTP屏蔽技术，线径为AWG 23，缆径为7.4mm物理带宽为1000MHz以上，可以传输有线电视网•以上可以传输有线电视网•S/FTP屏蔽技术，线径为AWG 22，缆径为7.8mm以上可以传输有线电视网•物理带宽为1500MHz以上，可以传输有线电视网•S/FTP屏蔽技术，线径为AWG 22，缆径为7.8mm对对屏蔽双绞线与UTP比较图6类UTP双绞线•不带骨架满足性能要求6类UTP双绞线•带十字骨架对对屏蔽双绞线•使用4张铝箔分别•满足性能要求，但性能余量不大•性能余量比不带骨架的UTP高4～5dB屏蔽每个线对•性能余量比带十字骨架的UTP高35dB以上•不需在使用十字骨架6类非屏蔽模块418080符合IEC 606034TIA/EIA 568B21IEC 60603-4、TIA/EIA 568B2.1、ISO/IEC 11801-2002、GB 50311-2007标准特性：模块短易于安装的狭技术参数：物理带宽250MH•模块短，易于安装的狭小的空间内•同时具有568A 、B 两种•物理带宽：250MHz •直流电阻：<0.3Ω•绝缘阻抗：>500M Ω打线色标•带有保护盖，保证触点的长期可靠性•可以具有颜色•金针采用铜铍合金•打线端为铜磷合金UL 94V 0•UL 94V-0阻燃等级面板、配线架及地面插座盒墙面面板•分单口、双口、铜缆配线架•RJ45地面插座盒•弹起式，易使用三口和四口•螺丝孔隐藏型配线架•110型配线架•RJ45型语音配•可以安装1-3个各类模块铜制造型美观•自带标签框•自带防尘盖线架•防雷配线架•铜制，造型美观•自带底盒各类墙面暗装面板DT731921DT741921DT751821DT751921761921DT731922DT741922DT751822DT751922761922面板防尘盖底座•不暴露螺丝孔•平推型••86型结构••含标签框翻盖式•开启式自带螺丝81/84系列面板面板模块框架底座模块框架分2种，以兼容各种模块面板多种造型，可满足不同的审美观可拆卸防尘盖正面造型底座分4种，形成不同的风格24口RJ45型配线架机架式结构110型配线架•使用连接块作为传输通道3类RJ45型语音配线架防雷配线架•壁挂式，每个•机架式结构，1U 高度，自带托线架•为传输通道，分有腿、无腿和机架式三种•分为超5类和6类个系列•可使用廉价的跳线方式•大对数电缆进，RJ45口出。
德特威勒解读超高层建筑与综合布线
德特威勒解读超高层建筑与综合布线前言“综合布线”一词源于英语的“Generic Cabling System”（GCS），意即通用化的布线系统。
综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统（Structured Cabling System，SCS）。
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
布线的意义——“综合”关于在建的大楼内安装一套综合布线系统和传统的电信拉线式的网络与电话接入到底有何不同，投入与产出该如何拿捏，一直以来都是开发商弱电主管很是头痛的问题。
往往，我们关注的重点就在于“综合”以及“结构化”这两个问题。
以前，负责弱电设计施工的系统集成商以及综合布线的产品生产商都会着重强调在建筑中网络与电话应都采用相同类型的8芯网络线缆以构建一套综合布线系统，由于过于强调了端口相互冗余的所带来的好处，以至于很多的开发商及用户片面地认为综合布线就是网络和电话两个系统整合在一起，而且事实上，很多的大楼的综合布线系统也是这么在实施构建的。
但显然，这不是GCS系统的全部。
回顾历往的智能建筑楼宇的项目，一栋大楼内的综合布线系统要想发挥其真正的“综合”，而不被后期重建（主要是业主自主装潢造成的），以下的几个特征必不可少：1、承载综合布线系统的大楼建设时用途明确、功能明确；2、大楼需为开发商自用或指定业主长期租用；3、大楼内装修在较长的一段时间内（10~15年）不会做较大的调整；4、大楼内的业主要求网络等智能化设施能满足未来的需求。
德特威勒综合布线系统产品解决方案
Datwyler Cabling Solutions AG瑞士德特威勒布线解决方案公司Datwyler Cables+Systems (Shanghai) Co., Ltd.德特威勒电缆系统(上海)有限公司精湛工艺始于1915 Excellent workmanship since 1915综合布线系统解决方案Datwyler Generic Cabling System Solutions屏蔽系统非屏蔽系统保障部件智能配线管理光纤系统页码目录德特威勒公司简介A-01U-17U-51U-114U-96U-122数据中心系统U-01德特威勒集团简介德特威勒集团于1915年在瑞士成立，全球员工近7000人，总部位于瑞士阿尔道夫。
德特威勒集团包括德特威勒控股公司和德特威勒布线解决方案公司。
近100年来，Datwyler以其专业化高品质的产品，领先世界的技术，卓越的安全环保特性，最完善的工程和服务支持闻名于欧洲和全世界。
德特威勒技术专家是国际技术委员会成员，拥有丰富的经验，对世界布线技术具有极大的影响力。
德特威勒公司与全世界的大学和综合技术学院合作，根据国际标准、致力于布线系统的持续技术创新。
德特威勒公司的布线系统在欧洲占有60%的屏蔽市场，包括德国国家铁路、德国法兰克福机场的6类屏蔽项目及瑞士联合银行的7类STP屏蔽解决方案，2006年足球世界杯主赛场－慕尼黑安联体育场、瑞士联邦大厦的7类S/FTP屏蔽解决方案、以及在瑞士电信公司的高性能数据中心完整解决方案等等。
A-01DATWYLER德特威勒电缆系统（上海）有限公司德特威勒电缆系统（上海）有限公司是由瑞士德特威勒公司投资的外商独资企业。
我们的主营业务是生产和销售综合布线系统的全系列产品。
我们拥有先进的生产设施和管理模式，采用从法国、德国和瑞士引进的世界领先的双绞线生产设备。
这些不仅保证了产品质量，提高了生产能力，而且确保了我们能够完全满足客户的要求。
酒店综合布线系统方案
第一章综合布线系统分析一、系统概述理论上的综合布线系统是物理连接系统，是计算机网络系统和通信网络系统的物理支撑，是信息系统的物理通道，和计算机网络系统融合后形成的IP网络系统，不单单为酒店提供上网服务，多项智能子系统均运行于其上，同时也为管理各子系统实现了数据接口。
因此，综合布线系统作为整个智能化系统的基础平台，在整个酒店智能化建设中应首先考虑。
综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
工作区子系统工作区子系统由设在各办公区内的信息插座至终端设备之间的连接线缆构成。
综合布线产品提供商必须提供多种规格的信息插座以满足实际建筑安装环境的不同需求。
水平子系统水平子系统是连接各办公区的信息插座至各层配线间之间的线缆，通过提供各种性能的线缆，满足不同的客户需求。
管理子系统管理子系统由各层分设的配线间构成。
各种规格的配线架实现水平、垂直主干线缆的端接及分配。
各种规格的跳线实现布线系统与各种网络、通讯设备的连接，并提供灵活方便的线路管理能力。
垂直干线子系统垂直干线子系统由连接主设备间至各楼层配线间的线缆构成，提供高速数据通讯主干通道。
设备间子系统设备间子系统是综合布线系统与各类应用系统进行连接的配线间，由连接垂直主干系统及各类系统如电脑主机、程控交换机等的配线架通过跳线实现各个系统的连接。
设备间子系统同时也是连接各建筑群子系统的场所建筑群子系统实现大楼之间或大楼与外部网络通讯系统的信息连接。
主要由室外光纤、室外大对数通讯电缆组成。
建筑群子系统将一栋建筑的线缆延伸至建筑群内的其它建筑的通信设备和设施。
它包括铜缆、光缆以及避免延及至其它建筑的线缆的保护设备。
二、需求分析2.1介质选择通过对综合布线六大系统的分析，在各系统中使用何种介质线缆满足不同需求，这才是选择布线方案的关键。
综合布线系统是由各种传输介质组成，成熟的布线系统一般采用光缆和铜缆两种介质，铜缆作为传统的布线材料，本身就在不断的改进和发展，从原有的超五类标准发展到六类标准，基本涵盖了各种网络的需求，其施工工艺简单、产品多样化的特点，是其在布线领域经久不衰的根本原因。
德特威勒产品手册可编辑
DMD
内模板
外模板
模板
(5-8um半径)
（0-23um半径）
1
0.33ps/m
0.33ps/m
2
0.27ps/m
0.35ps/m
3
0.26ps/m
1300nm
台阶（双向平均值）
≤0.10
dB
不均匀性（整个光纤长度）和衰减点不连续性
≤0.10
dB
背向散射衰减系数差异（双向测试）
≤0.10
dB/km
几何特性
芯径
62.5±2.5
um
包层直径
125.0±1.0
um
包层不圆度
≤1.0
%
涂层直径
242±7
um
涂层/包层同心度误差
≤12.0
um
涂层不圆度
≤6.0
unilanR MPS六类屏蔽配线架框架47
unilanR MS六类屏蔽配线架框架47
unilanR六A类屏蔽线缆48R六A类屏蔽配线架50
unilanR七类屏蔽线缆51
unilanR七A类屏蔽线缆54
unilanR GG-45系列7类模块55
Unipatch PS系列7A类模块56
%
芯/包层同心度误差
≤1.5
um
Unilan?万兆光纤特性
Unilan?德特威勒万兆多模光纤特性:
满足IEC60793-2-10A1b、IEEE802.3ae、Bellcore、EIA/TIA-492AAAC、ISO11801OM3、TIA/EIA-455和TIA568C.3-2009标准，在850nm处可以支持万兆以太网速率达300米及支持1000Base-SX达900米距离，同时又可向下兼容目前的1G，100Mbps，10Mbps以太网应用。
德特威勒6A类布线系统解决方案
７０ 系列屏 蔽 双 绞 线 的 线 径 比 ６ 非 屏 蔽 双 绞 ０２ 类 线 略 细 的 ０ ５ ｍｍ， 它 十分 容 易 弯 曲 ． 全 不 会 ．７ 使 完
４ 智 筑与 信息 ２０ 年 第３期 总 ２ 期 ． ４ 能建 城市 ０７ 第１４
维普资讯
传 输 线 路 全部 隐藏 ”在 铸 造成 型 的屏 蔽 壳体 中 ． 使 无 孔 不 入 的 电磁 波 难 以找 到侵 入 的 缝 隙 ． 因此 它
面积金 属物 体对非屏 蔽双绞线所 可能产生 的分 布 电容
（ 它会 引起衰 减和特 性 阻抗变 化 ）在 屏蔽 双绞 线面前 ．
都将 无法施 展其 破坏 能 力 ， 因此屏 蔽双绞 线在 超高频
维普资讯
■ Ｃ嘉 烹
德特威勒６ Ａ类 布 线 系 统
解 决 方 案
着重介 绍双绞 线 、模 块和 配线架 。
输介质。由于材料的限制 。６ Ａ类综合布线系统的物 理带宽定义为 ５ ０ ｚ ０ ＭＨ ．远远低于万兆光纤的带宽 值。 但是 ． 由于光纤接口设备昂贵。 使双绞线传输技 术仍然走俏 ． 这也许就是在数年前推 出万兆光纤技术 电磁 干扰 性 能优 于 常规 的 金属 板 材制 作 的屏 蔽
壳体 。
７０ ０ ２系列屏蔽 自身带有两种介质的屏蔽材料 ． 根据电磁理论 ．铜网和铝箔分属逆磁材料和顺磁材
对 于 德特威 勒 电缆 系统 （ 上海 ） 有限 公司 （ 以下
近 Ａ ３ 规 （．７ ｍ ，这样 细的双 绞线 ，几 ＷＧ ２ 线 ０ ５３ ｍ） 乎 比绝大 多数 ６类非 屏蔽 双绞 线 的线 径都 要 小 。同 时 ． ０２ ７０ 系列双绞 线 的绝 缘层 采用 了物理 发泡 技术 ． 使绝 缘层 的厚 度也 有所 下降 。 最终 ， 整根双绞 线 的外
德特威勒屏蔽布线产品线缆篇
屏蔽类产品作为经过特殊设计处理和添加了屏蔽材料的综合布线产品，对于现今综合布线系统的发展有着十分重要的意义。
今天，UTP布线系统占据着绝大多数的市场。
然而，由于高速数据传输要求的改变，屏蔽线缆作为确保信号完整传输的解决方案得到迅速发展。
特别是在具有大量电磁噪音的环境中这一趋势尤为明显，比如机场和医院。
同时，对于要求高度的数据安全性的环境，屏蔽线缆也开始普及，比如银行和证卷交易所。
德特威勒公司作为屏蔽技术的领导者和标准的制定者，在屏蔽布线领域有着自己独到的见解，其产品包括线缆，模块，配线架，跳线等，能够满足日益发展的屏蔽布线领域的要求。
首先，我们来看屏蔽线缆。
线缆作为布线最重要的传输通道，是整个网络信息传递的物质基础。
在整个综合布线的发展过程当中，带宽总像道路的发展一样，不断地加大，却总也满足不了客户的需求，增加的带宽总能被数据量所填满。
诸如视频会议，医疗成像和分布式工程等数据应用不断地挑战着我们现有的带宽限制。
因此如何不断的扩充带宽，如何不断地突破线缆带宽的设计瓶颈，成为整个公司，整个行业技术创新的重中之重。
现在超五类线缆虽然还是占据着整个市场的大部分份额，然而，事实证明6类系统，6A类和7类系统正不断扩大它的份额，超五类系统被6类系统取代也 只是时间问题，因此，我们就从德特威勒6类屏蔽线缆开始。
隆重介绍德特威勒Uninet 4P六类屏蔽F/UTP线缆，具有高品质电气及机械性能，借助于总的铝箔屏蔽层达到很好的屏蔽效果，中心十字骨架将四对线缆隔开，兼容目前所有的链接硬件，满足六类标准EN 50173，ISO/IEC 11801和prEN50288-5-1所规定的标准。
尤其适合所有E级链路和六类的应用，包括ISDN, 10兆以太网，100兆快速以太网，千兆以太网，4/16Mbit/s令牌环, TP-PMD/TP-DDI 125 Mbit/s，ATM 155Mbit/s。
该线缆结构如下图1所示：图1 6类屏蔽F/UTP电缆以上线缆可以很清楚的看到，由于四对双绞线缆之间只是用十字骨架进行线对隔离，因此虽然铝箔总屏蔽层能够很好的对外进行电磁隔离，然而线对之间的电磁干扰对线缆的整体传输性能起到了一个拖后腿的作用。
01 PDS(综合布线)
第一章通讯自动化系统第一节语音及数据综合布线系统1.概述综合布线系统是弱电系统数据和语音传递的基本通道。
在综合布线系统的基础上，可以形成遍布整个大楼的电话网络、计算机网络。
综合布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。
本系统为黄龙大酒店建立一套为所有语音和数据信号传输，具有高速灵活，可扩展的模块化介质通路。
是一个线路管理系统，由光纤、非屏蔽双绞线电缆、配线架、组合式插头与插座、跳线以及附件组成。
2.设计依据和原则2.1设计依据《智能建筑设计标准》（GB/T50314-2006）《建筑与建筑群综合布线工程设计规范》（GB/T50311-2000）《建筑与建筑群综合布线工程验收规范》（GB/T50312-2000）《智能建筑工程质量验收规范》（GB50339-2003）《民用建筑电气设计规范》（JGJ/T16-92）《商用建筑综合布线设计标准》（EIA/TIA-568B）《国际综合布线系统标准》（ISO/IEC11801）《商业建筑电信通道及空间标准》（ANSI/TIA/EIA569-A）《商业建筑电信基础结构及管理标准》（ANSI/TIA/EIA 606）《商业建筑电信布线接地及连接标准》（ANSI/TIA/EIA 607）《UTP布线系统现场测试标准》（ANST/TIA/EIA TSB-67）《集中式光纤布线系统标准》（ANSI/TIA/EIA TSB-72）《六类布线标准》（TIA/EIA-568B.2-1）2.2设计原则依据方案设计的指导思想，我们在综合布线系统的设计中遵循了以下五个基本原则：（1）源于需求高于需求的原则用户的具体需求是综合布线系统方案设计的立足点。
在方案设计的过程中，既考虑了系统内容要符合甲方的基本要求，又注重方案设计高于需求的原则。
用专业化的技术思想促进和提高黄龙大酒店布线系统的规划与设计的水平，确保商务酒店布线系统的实用性、先进性和扩展性。
综合布线骗局大揭密
综合布线骗局大揭密!!!!现在,由于我国法律,法规的不完善,极多的厂家开始钻空子,这里面既有国内厂家,也有国外厂家(别以为外国人就那么守诚信,老毛说得对,资本家的本质是不会改变的).为避免各位所谓的业内人士上当,我将各厂家的骗局来个大起底,当然,各厂家的枪手,走狗们会对我进行恶毒的攻击,不过,偶是不会怕的,真理是掩盖不住的____虽然你可以掩盖一时!骗术一:我的产品全是百年历史的,不会出问题的.一出问题,那就是假货,然后就大骂国内的环境,人,各种东西!这些人在破口的同时,已经完全忘记了他们在说谁,他们在骂谁.请恕我提醒:请记住中国是我们的祖国!请您反问一下自己,你这么做,是否值得?为了外国公司给你的那8000多元RMB,你就可以出卖自己的一切?!简直就是白领汉奸!实际情况是什么呢?实际情况就是:目前除了西蒙部分产品,奥创利的产品之外,所有的其它厂家的布线产品都是在中国国内生产的!!!国内产的不行吗?不是!!!由于国外的管理成本压力太大,其在我国就根本不存在真正的技术人员这个职位,所有的技术工作全由二把刀——销售人员客串(这就是所谓的专家,某些外企的工程师极为牛气的原因,因为人家直接学到的是美欧技术哦),所谓的技术服务真的是一句空话。
这样，这些厂家就无法掌握OEM厂的产品质量，就会出现产品质量问题，出了又没办法解决，一句话：你用了假货。
骗术二：技术领先，创造标准。
前段时间的万兆铜缆，万兆光缆的炒作，大家都已经知道了，最后把IEEE委员会的副主席都逼到中国来了，来澄清这个问题。
给我国抹了黑，让国际上所有知道这个事情的人员在嘲笑我们。
实际情况是：国外标准的制订，根本原则是要保护自己国家的企业，由此，德国、法国等国家就特别强调屏蔽布线系统，美国就特别注重非屏蔽系统，而且标准的通过，是要在厂家的意见基础上作出，绝对不是某个厂家所能决定的。
（此事可看出白领汉奸们的真实技术能力，外文资料上说的是此种产品可能能支持未来的万兆网络传输，人家就敢给这些东西起名为：万兆铜缆，万兆光缆，其连速率和带宽的概念都不知道，就已经是专家了哦）骗术三：有意槊造高技术神话，刻意贬低我国产品。
综合布线
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连,也能使这些设备与外部相连接。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
德特威勒综合布线系统由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途。
综合布线系统犹如智能大厦内的一条高速公路,我们可综合考虑各种信息通信业务的需要，在土建阶段将连接建筑智能化各个弱电系统的线缆布放于建筑物内。
只要有了"高速公路"，有了"综合布线系统"，想跑什么"车",想上什么系统，那就变得非常简单了，我们完全可以根据当时的需要、发展和可能来决定。
但综合布线(PDS)只能是智能大厦的一个基础设施部份,不能认为仅仅含有综合布线系统的建筑就可以称谓智能大厦了。
实际上，综合布线系统的初始投资仅占整个建筑投资的3-5%。
综合布线系统分为七个部分，分别是：工作区;配线子系统;干线子系统;建筑群子系统; 设备间; 进线间与管理。
实际上布线工作中要遵循一定的规律，此规律不仅体现于结构化布线工程实施所要遵循的相关规范和标准，还需要符合在工程中摸索出来的许多经验和教训。
综合布线作为已经成熟的行业，在经历了大量实践的基础上积累了许多可以借鉴的实用经验。
布线过程管理混乱、工艺落后、技术陈旧，都会给施工单位本身带来工程质量、成本和进度上的不足。
使用先进规范的施工操作规程是企业取得效益和立足市场的必由之路。
以下介绍的相关经验及意见，可与同行交流。
综合布线施工前准备尽可能地找合作过，可靠的施工队穿线，施工组织者要头脑清楚，有责任感。
对于初次合作的施工队，要派人紧盯。
根据实际情况列出用人计划，凭用人计划向经理申请准备给穿线施工队的酬金。
什么是综合布线
“什么是综合布线？”在向同学和亲戚介绍我的工作的时候经常会被问到这个问题。
当我用最简洁的语言回答他们的问题的时候，往往看到的是他们迷茫的眼神。
往往最简单的事物也是最难被证明的，今天我又试着用自认为浅显的语言去解释这不为人熟知的四个字----“综合布线”。
神经网络这四个字我想除了古人会问：“这是什么？”以外，有点常识的人都知道它是什么。
生物电流以光速在这么一套精密的传输系统中各行其道，不会发生任何的“车祸”，然而有时候万物之灵的这套指令系统也会发生问题，甚至发生崩溃。
比如说小儿麻痹症，帕金森氏病，而且这个过程还是不可逆的，因为自从人出生以后神经细胞的数目就不再增加。
家里有小孩的人都知道，小孩子的模仿能力是很强的，因为这是人的天性，所以我们在平时的生活当中往往喜欢模仿我们已知的事物，来实现对未知事物的改造，比如说人工智能。
在人类夸张的模仿下诞生了机器人，当然也诞生了孩子们喜欢的变形金刚。
人们开始想象一幢大楼就是一个机器人，人类的大脑可以它的“大脑”沟通，赋予它手和脚，实现这个巨型“变形金刚”的复苏。
而我也加入了这个儿时的梦想，努力构造这个巨型机器人的神经网络。
考察了使用了多家厂商的产品，最终被德特威勒征服了，他的严谨和对品质孜孜不倦的追求让我就算在极度严苛的环境下也能从容应对。
其所提供的布线总体方案如下图为了让每一个指令能够有效地在这个网络中传输，必须保持这个网络的畅通，这是最基本的要求，我们不得不佩服造物主的神奇，这么复杂的人体神经网络，却能如此高效的运作几十年，甚至100多年，而作为一个综合布线的技术工程师，从来不奢望能够与上帝媲美，因为我明白如果能够达到上帝的技艺，那么毁灭人类的终结者也将粉墨登场。
为了将故障率降到最低，我不得不将容易出现问题的节点集中起来，以便于像我这样的懒人能一伸手就能够到故障点，然后动动指头就能把它拨弄好，于是我就动手制造各种各样的懒人配线架，尽可能的把那些不安分的点集中起来。
综合布线系统厂商简介
综合布线系统厂商下面简要介绍一下国内市场主要的布线系统厂商及其产品。
需要说明的是，下面列出的只是提供布线系统解决方案的厂家，对于只提供某一部分产品的厂商暂不做介绍。
一、AVAYA（亚美亚，前身为AT&T ）1983年AT&T首先提出综合布线概念。
1992年AT&T率先将布线系统产品引入中国。
A V AY A公司布线系统品牌为SYSTIMAX。
A V AY A有完善的质量保证体系和培训谁体系。
A V AY A的培训主要针对分销商和集成商，分设计与工程、测试与维护两方面的内容。
典型产品：SYSTIMAX Power Sun 超五类解决方案、SYSTIMAX GigaSPEED 千兆解决方案、Smart Office Solution 智能办公室布线解决方案、SYSTIMAX Smart-Home Wiring Solution 智能住宅、SYSTIMAX OptiSPEED光纤网络解决方案、SYSTIMAX LazrSPPED 光纤网络解决方案、ORINOCO (WaveLAN) 无线网络决方案。
A V AY A没有屏蔽产品。
A V AY A布线产品介绍中文网站：/二、AMP（安普）AMP是全球最大的电子连接器/接插件生产厂家，创立于1941年。
1994年作为第二个布线厂家进入中国。
AMP布线系统品牌为AMP NETCONNECT。
AMP在北京建立了专门的布线认证工程师培训中心，其培训证书分别称为ACTI、II、III。
AMP在国内建立了多层的分销渠道。
AMP NETCONNECT典型产品包括非屏蔽5类及超5类布线系统、Quantum6类布线系统、光纤布线系统（有压接式免打磨、Light Crimp Plus系列）、AMP专利技术的MT-RJ新一代光纤布线系统、智能家居布线系统ONQ及Home Box。
其产品在教育、中小企业项目中广泛应用。
AMP NETCONNECT中文网站：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Carrier solutions (WAN)
Fibre Optic Cables •Easy-Blow •QBAC •Optofil-Safety
Fibre Optic Patch Cords
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
Components
8
Data Cables (Copper drawing)
国际一级无氧铜
纯度99.999
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
9
Data Cables (Conductor line)
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
Suspension devices Flexible elevator cable systems
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
24
3 产品介绍
目标：
了解Datwyler全线产品
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
18
区域划分
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
19
2. 解决方案
目标： 了解Datwyler解决方案
2014-5-10
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
34
CAT.6 RJ45型非屏蔽模块
在网络中传递数字和模拟的语音，数据和视 频信号 连接片采用镀金铜铍合金 T568A/568B打线色标，避免不必要的打线 误操作 拔插次数 大于800次 端接寿命 大于200次 模块颜色: 白、红、绿、蓝、黄 （使用不合格的插头会压扁或钩坏插针）
37
110配线系统
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
Cu patch cords FO outlets Multimedia solution catTV
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
FO patch cords
FO patch panels
21
Cu patch panels
2014-5-10
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
6
德特威勒中国
1998进入中国市场 总投资额2千五百万美元 德特威勒全资上海分公司 系统提供网络解决方案 Cat.5/Cat.5e/Cat.6 UTP 和 FTP制造商 获得ISO9001认证 将近300名员工
2014-5-10
DätwylerCables+Systems Dätwyler Cables+Systems (Shanghai) (Shanghai) Co., Co., Ltd. Ltd. 2007-08
7
工厂全景
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
1 公司介绍
目标：
发展历史 全球分布 德特威勒中国 工厂全景 工业领域划分 销售区域划分
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
4
发展历史
1915 Adolf Datwyler 创建了该公司并开始采用铝质材料生产导 线 1926 开始生产电话电缆 1944 开始生产高频电缆 1973 生产出第一条高大400米的电梯用扁平电缆 1987 开始生产光缆 1988 引入用于结构布线的Uninet数据电缆及未来保障概念 1990 开始生产Cat.5(屏蔽非屏蔽)线缆 1991 Pyofil安全电缆成为世界上第一种成功通过DIN 4102-12标 准E90测试的电缆 1994 开始生产Cat.6(屏蔽非屏蔽)和7类线缆 2002 Optofil 安全电缆成为第一种通过DIN 4102-12标准E30功能 完整的电缆
36
Cat.6 RJ45型非屏蔽跳线
符合ISO/IEC和TIA/EIA最新版6类和E级链路的标准 由于采用多股电缆结构，跳线柔软、易弯曲不易折断 多种颜色选择，美观，方便识别 跳线具有从0.5m-7m不同长度选择
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
Cable trays and cable ladders
Multi cable support E30-E90
23
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
Elevator cabling
Compensation weight
Harnessing
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
5
全球分布
Headquarter Altdorf/Switzerland Boudry/CH Shanghai/China
全球范围内4500多名员工 竞争能力卓越的全球范围内运作的工业供应商
15
Dätwyler Specific Tests
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
16
Measurement
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
17
工业领域划分
13
Data Cables (Cable Sheath)
绝缘层材料
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
14
Testing
Fact: All Data Cables are tested
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
32
六类非屏蔽
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
33
CAT.6非屏蔽双绞线
带十字骨架的双绞线性能余量大 主要是NEXT 十字骨架可以提高线缆的抗拉能力 采用了性能更好的轴装方式
DCT Training Part I
Dätwyler Training
Innovative Cabling Solutions
Hale Waihona Puke 7-6-121DCT Part I 简介
目标 了解德特威勒公司 熟悉德特威勒产品
Swiss Manufacturer with Swiss Quality
2014-5-10
10
Data Cables (Twisting of the Pairs)
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
11
Data Cables (Inner Foil)
对绞、群绞生产线
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
模块化配线架
固定端口非屏蔽配线架
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
31
Cat.5e RJ45型非屏蔽跳线
由于采用多股电缆结构，跳线柔软、易弯曲不易 折断 多种颜色选择，美观，方便识别 跳线具有从0.5m-7m不同长度选择
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
28
CAT.5e RJ45型非屏蔽模块
在网络中传递数字和模拟的语音，数据 和视频信号 连接片采用镀金铜铍合金 T568A/568B打线色标，避免不必要的 打线误操作 拔插次数 大于800次 端接寿命 大于200次 模块颜色: 白、红、绿、蓝、黄 超5类非屏蔽模块（418082） （使用不合格的插头会压扁或钩坏插针）
Contact No 1 2 3 4 5 6 7 8
RJ45 Plug
RJ45 Plug
Wiring according T568A
Wiring according T568B
30
2014-5-10
Dätwyler Cables+Systems (Shanghai) Co., Ltd.
Cat.5e非屏蔽配线架
