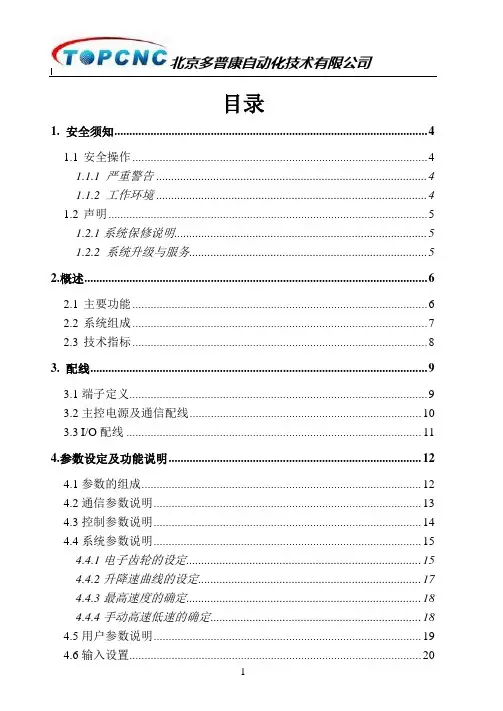

TC4510完整说明书
目录1. 安全须知 (4)1.1安全操作 (4)1.1.1 严重警告 (4)1.1.2 工作环境 (4)1.2声明 (5)1.2.1系统保修说明 (5)1.2.2 系统升级与服务 (5)2.概述 (6)2.1主要功能 (6)2.2系统组成 (7)2.3技术指标 (8)3. 配线 (9)3.1端子定义 (9)3.2主控电源及通信配线 (10)3.3I/O配线 (11)4.参数设定及功能说明 (12)4.1参数的组成 (12)4.2通信参数说明 (13)4.3控制参数说明 (14)4.4系统参数说明 (15)4.4.1电子齿轮的设定 (15)4.4.2升降速曲线的设定 (17)4.4.3最高速度的确定 (18)4.4.4手动高速低速的确定 (18)4.5用户参数说明 (19)4.6输入设置 (20)14.7监视功能说明 (21)4.8辅助功能说明 (21)5.面板操作器的使用方法 (22)5.1面板操作器功能说明 (22)5.2基本模式的切换 (23)5.3参数设定模式操作 (24)5.3.1常数设定的参数 (25)5.3.2功能选择的参数 (26)5.4监视模式的操作 (28)5.4.1普通数据监视的操作 (29)5.4.2当前位置量监视的操作 (30)5.4.3外部输入监视的操作 (31)5.4.4外部输出监视的操作 (33)5.5辅助功能执行模式的操作 (35)5.5.1在报警跟踪模式下的操作 (35)5.5.2报警跟踪数据的清除 (37)5.5.3 用户参数设定值的初始化 (38)5.5.4用面板操作器进行的运行（试运行） (39)5.5.5用户密码设定（禁止写入设定） (40)5.5.6软件版本的确认 (41)6.程序编辑软件的使用方法 (42)6.1加工参数相关 (42)6.1.1 加工参数的详细说明 (42)6.2程序下载相关 (44)6.2.1加工程序的详细描述 (44)6.2.2加工程序的编辑过程 (45)6.3编辑软件的使用步骤 (48)6.3.1 编辑软件的安装步骤 (48)6.3.2 工具栏概述 (48)26.3.3 软件使用的具体步骤 (49)31. 安全须知★★在使用本产品前，请您仔细阅读本手册后再进行相关的操作。
FIS2000使用说明书
USR-G806使用说明书
USR-G806说明书文件版本：V1.0.12目录USR-G806说明书 (1)1.快速入门 (3)1.1.硬件环境 (3)1.2.网络连接 (4)2.产品概述 (6)2.1.产品简介 (6)2.2.产品特点 (6)2.3.基本参数 (6)2.4.接口说明 (9)2.5.状态指示灯 (10)2.6.安装尺寸 (11)3.产品功能 (13)3.1.Web页面设置 (13)3.2.基本功能介绍 (15)3.2.1.主机名与时区 (15)3.2.2.用户密码设置 (16)3.2.3.恢复出厂设置 (16)3.2.4.固件升级 (16)3.2.5.计划任务 (17)3.2.6.重启 (18)3.2.7.Log (18)3.3.高级功能介绍 (20)3.3.1.花生壳内网穿透 (20)3.3.2.动态域名解析(DDNS) (20)3.3.3.强制门户(WiFidog) (21)3.3.4.远程管理 (22)N接口 (27)3.3.6.WAN接口 (29)3.3.7.WiFi无线局域网 (29)3.3.8.WWAN无线客户端 (32)3.3.9.4G接口 (33)3.3.10.VPNClient(PPTP、L2TP、IPSEC、OPENVPN、GRE、SSTP) (35)3.3.11.静态路由 (44)3.3.12.网络诊断功能 (45)3.3.13.防火墙 (45)4.常见组网方式 (49)4.1.WAN+LAN+4G组网 (49)4.2.双LAN+4G组网 (49)4.3.AP+STA组网 (50)5.AT指令集 (51)6.联系方式 (53)7.免责声明 (54)1.快速入门4G路由器为用户设备提供一种无线远距离快速联网解决方案，通过内置网页进行参数设置，满足场景应用。
本章是针对USR-G806路由器产品的快速入门介绍，建议用户系统的阅读本章并按照指示操作一遍，将会对4G路由器产品有一个基本的认识。
针对特定的功能细节和说明，请参考后续章节。
罗克韦尔自动化产品系列指导手册说明书
支持服务产品系列适用范围无论您的业务目标是什么，罗克韦尔自动化支持服务均能帮助您挖掘运营潜能。
借助每一份支持协议带来的高价值工具以及我们训练有素的专家团队，您能够减少维护时间及成本，并提高整体设备效率。
了解更多信息生命周期服务咨询我们的工程师在罗克韦尔自动化软件门户网站购买的软件包括一份独立的支持合同，其终止日期与 TechConnect 协议的签署周年日期保持一致。
在罗克韦尔自动化商业网站上续订所购软件时，将提供单独的协议。
标准产品产品系列 (例如自动化控制系统) 中列出的全部产品均可得到支持。
自动化控制系统可编程控制器 — Compact GuardLogix®、CompactLogix™、ControlLogix® (1756 系列), GuardLogix®, SmartGuard™ 600 SoftLogix™ 5800操作员界面— DTAM™ 2707、工业计算机、InView™、PanelView 5500、PanelView Plus、MobileView™ (仅包括 2711T)分布式 I/O — Block I/O™、Expansion I/O、Flex™ I/O、POINT I/O™ 以及远程 I/O网络 — ControlNet、DeviceNet、DH+™、DH-485、EtherNet/IP、9300 (电缆和 9300-ENA)、1784 板卡 (不包括 ISA 或 PCMCIA 板卡)网络安全与基础设施 — Stratix® 交换机传感器与开关 — 无线射频识别 (RFID)相关软件 — FactoryTalk Echo、FactoryTalk® View ME、RSLinx® Lite、RSNetWorx™、RSLogix™ 5000、Studio 5000® 状态监测 — 集成式机器状态监测模块 (包括 1444)、ESAFE 状态监测软件、便携式数据采集器、保护模块 (包括 XM 模块) 以及状态监测传感器电力监测仪 — PowerMonitor™ 500、PowerMonitor 1000 以及 PowerMonitor 5000电能 —RSPower™低压变频器和启动器ArmorConnect® 电源介质 (280-PWRM)、ArmorStart® 控制器 (280、281、284、290、291、294)、PowerFlex® 4M、4、40、40P、400、523、525、527、753、755、755TL/ TR/TM 以及 755 On-Machine、755TS、753TS 变频器、20S SCR 母线电源、电源调节产品 1321、变频器通信卡 (20 comm、20-750-comm) DriveExecutive™、DriveExplorer™、Connected Components Workbench™ 软件、MegaDySC® 1608M、MiniDySC ® 1608N 和ProDySC® 1608P Armor PowerFlex 35S、35P、PFDC 20P 中压变频器和启动器857、865、1500-1599、1900-1999、7000A-RPDTD、7000L-RPDTD 7000L-R18TX、7000A-RPTX、7000L-RPTX、7000A-RPTXI、7000-RPTX、7000-R18TX、7000-RPTXI、7760、7761、7762、7703电机控制中心 (MCC) IntelliCENTER®、CENTERLINE® 2100 和 CENTERLINE® 2500独立推车技术 (ICT) MagneMotion® iTRAK® 5730/5750、MagneMover®、QuickStick® 100、QuickStick® HT™工业运动控制基于机架的运动控制产品 —ControlLogix 运动控制模块 (1756-M02AE、M08SE、M16SE、M03SE、M02AE、M02AS、HYD02 和 1758M04SE)伺服驱动器和电机 — Kinetix® 驱动器 (3、300、350、2000、5100、5300、5500、5700、5800、6000、6200、6500 和 7000)、Ultra™ 3000 (2098DSD) 和 Kinetix VP、TLP、MP-Series™ 电机 (旋转电机和直线电机系列)编程软件 — MotionView、RSLogix Motion Commands、UltraWARE组件级产品北美以外地区：• 一个工作日内免费回电支持，24x7 全天候响应• 电话或实时聊天支持：上午 8:00 至下午 5:00，可升级至 24x7 全天候响应北美地区：• 上午 8：00 至下午 5：00 免费支持• 24x7 全天候服务 (需签署支持协议)计算机与操作员界面 — PanelView Component 和 PanelView 800工控产品1可编程控制器 — Micro800® 控制系统安全、传感器、连接系统商业产品软件 — Connected Component Workbench 软件过程安全需要签署过程安全支持合同。
PCS-9794A_X_说明书_国内中文_国内标准版_X_R1.20
警告！
暴露端子 在装置带电时不要触碰暴露的端子等，因为可能会产生危险的高电压。
南京南瑞继保电气有限公司
i
PCS-9794A 通信管理装置 残余电压
在装置电源关闭后，直流回路中仍然可能存在危险的电压。这些电压需在数秒钟后才会消失。
1.1 应用范围 ............................................................................................................................. 1 1.2 功能配置 ............................................................................................................................. 1 1.3 性能特征 ............................................................................................................................. 2 1.4 订货选型 ............................................................................................................................. 3 1.5 产品执行标准...................................................................................................................... 3 第 2 章 技术参数 .............................................................................................................................. 5 2.1 电气参数 ............................................................................................................................. 5 2.2 机械特性 ............................................................................................................................. 5 2.3 环境条件参数...................................................................................................................... 5 2.4 通讯接口参数...................................................................................................................... 5
XSEL软件使用说明书
停止所有有效轴的移动。
20
东莞鼎美自动化有限公司
电话：0769-87790095
C区：单轴教导区（相应按钮的作用）
轴编号
伺服ON/OFF（绿色 表示ON；黑色表示
归零（需在伺服ON 下进行，蓝色表示
选定该轴（请参 照B区的介绍）
移动到E区蓝色光标指定的位 置点（需归零完成）
Jogging/Inching-
19
东莞鼎美自动化有限公司
电话：0769-87790095
将所有指定的轴（同上）向E区蓝色光标指定的位置坐标点移动。
将所有指定的轴（同上且都归零完成）向E区蓝色光标指定的位 置坐标点（位置移动完成后，蓝色光标会自动的指向下一个位置点）连续移 动，直到红色圈内（如下图）指定位置坐标点出现为止。若起始的蓝色光标 指定的位置坐标点与红色圈内指定位置坐标点之间有没有位置坐标值的位置 点，所有指定轴就会返回到“位置坐标编制视窗”第一个有位置数据的位置点 反复 的移动。
注
程序编写栏
1
表示保存此程序
2
表示将此程序写入控制器
3
表示检查此程序是否编辑有误
4
打印此程序
5
执行此程序
6
单步执行此程序
7
暂停执行中的此程序
8
停止执行中的此程序
9
监视“Local”状态寄存器的状态（此程序执行中有效）
10
监视“Local”整数变量里的数据（此程序执行中有效）
11
监视“Local”实数变量里的数据（此程序执行中有效）
轴当前的位置坐标值 Jogging/Inching+ （跟B区类似）
将轴当前的位置坐标值（黑色圈内的值复
错误代码的显示
PS6000+自动化系统用户操作手册(汇编)
国电南自PS 6000+自动化系统用户操作手册国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD.PS 6000＋自动化系统用户操作手册国电南京自动化有限公司2009年12月1日* 本说明书可能会被修改，请注意最新版本资料* 200 年月第版第次印刷版本声明本说明书适用于PS 6000+自动化系统V1.2版本1．软件软件版本V1.22．硬件产品说明书版本修改记录表* 技术支持电话：（025）83537220传真：（025）83537201* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2009年10月第3版第1次印刷* 国电南自技术部监制目录版本声明1 启动控制台 (1)1.1启动方法 (1)1.2启动进程 (1)1.3用户管理 (2)1.4退出进程 (5)2 实时进程 (6)2.1实时库服务进程 (6)2.2103规约进程 (6)2.3在线系统 (6)2.4告警显示窗 (25)2.5用户管理 (30)2.6计算服务 (30)2.7历史服务 (30)2.8保护设备管理 (30)2.9曲线 (38)2.10实时库浏览 (41)3 高级应用 (42)3.1拓扑分析 (42)3.2事故追忆 (42)4 报表浏览器 (44)4.1报表浏览器菜单项 (44)4.2报表打印 (46)5 故障录波分析软件 (49)5.1使用界面整体介绍 (49)5.2菜单 (50)1 启动控制台PS 6000+自动化系统的进程都集中在控制台，用户可以通过控制台启动或停止各进程。
1.1 启动方法方法一：单击电脑桌面上的控制台图标方法二：打开终端，输入命令：$cd $CPS_ENV/bin$./console控制台启动后界面如图1所示：图 11.2 启动进程控制台把进程分为三类，分别是配置工具、功能配置和实时进程。
每类对应一个按钮，点击按钮，弹出下拉框，列出该分类下的常用进程，选中即可启动对应进程。
RC4 中文操作手册
手册引导内容提要1介绍1.1手册结构1.2补充文件1.3操作手册使用人群1.4手册中使用的信号和警示1.5使用的方式和缩写1.6版本附件2设备描述2.1目的2.2潜在的危险3总述3.1电源3.2外加24VDC3.3使用的电缆型号3.4安全须知3.4.1Congrav RC-4使用安全须知3.4.2安装安全须知3.4.3接线安全须知3.4.4使用和操作安全须知4硬件描述4.1Congrav RC-4：类型4.2Congrav RC-4A：显示和按键4.2.1集成按键及其功能4.2.2显示和功能组成4.3参数更改4.3.1数字输入4.3.2固定参数设置的选择4.3.3如果….，更改参数不被接受4.4Congrav RC-4B：4.5Congrav RC-4的插卡槽4.5.1现场的可能连线4.6Congrav RC-4的基本功能4.6.1插入卡RC4-MSIO4.6.1.1XS1.1：与主计算机的连接4.6.1.2XS1.2：与ISC现场总线的连接4.6.1.3XS1.3：与调试解调器和工控电脑的连接4.7Congrav RC-4的选项卡4.7.1CDIO插入卡4.7.2DIOP插入卡4.7.2.1输入输出模式－数字式RC-4的终端功能4.7.3ANOP插入卡4.7.3.1输入输出模式－模拟式RC-4的终端功能4.7.4Profibus模式5调试5.1安装5.2调试，Congrav RC-4的开机5.3Congrav RC-4：软件升级5.4ISC-CM：软件升级6菜单页F100安装结构6.1F110：安装模式6.2模拟结构6.3F120：主计算机操作6.4F130：显示内容改变6.5连锁停机6.6时间和日期6.7F150：配方处理6.7.1设定值斜线，设定值阈值6.7.2调试操作7F200：打印机结构，内存值重设7.1打印功能7.2F210：如何清除记忆内容8F300：设定值输入和选择8.1安装设定值8.2加料器设定值8.2.1`设定值的模拟控制8.2.2设定值斜线，设定值阈值（菜单页F150）8.3选项8.4F310：滞后时间8.5报警停机9F400：安装的实际值，总产量重设9.1F430：总产量重设10单台加料器操作10.1加料器页的抬头10.2Kxx0：加料器控制10.3操作功能10.3.1开机5410.3.2停机5410.3.3报警重设10.3.4补料5510.3.5删除5510.3.6开始试样10.3.7开始去皮10.3.8右侧行实际值的显示10.4Kxx1：产品参数10.4.1自动去皮10.4.2检查最大输出10.4.3堆积密度10.4.4体积最大输出10.4.5十进制转换10.4.5.1十进制转换的设置10.4.6模式5910.4.6.1失重式加料（GF）10.4.6.2体积式控制（VR）10.4.6.3体积式设置（VS）10.4.6.4排料（DI）10.4.6.5检查最大输出（CM）10.4.6.6重量式排料（GD）10.4.6.7体积式加料（VF）10.4.6.8测量（M）10.4.6.9运行过程中GF和VF模式转换10.5Kxx2：控制参数10.5.1PID控制的设置10.5.1.1控制成套配合10.5.1.2重量式计算最大输出10.5.1.2.1CM值的存储11F500：报警报告和开机条件11.1报警报告11.2缺省的开机条件11.3系列驱动控制操作的错误代码11.3.1系列变频器11.3.2振动放大器控制器ISC-VC 11.4Kxx5：报警结构12硬件结构12.1 Kxx8：ISC-CM(-A)的硬件结构12.1.1 速度输入12.1.2 传感器（重量读取）的结构12.1.3 驱动控制器12.1.4 ISC-CM-A模拟输入输出的结构12.1.4.1 ISC-CM-A上单台控制的选项12.1.4.2 Kxx8：模拟输入12.1.4.3 Kxx8：模拟输出12.2 ANOP模拟输入输出的结构12.2.1 安装控制和安装的实际值12.2.1.1 菜单页F190的参数12.2.2 ANOP的组分功能12.2.2.1 模拟输入：模拟单台控制12.2.2.2 模拟输出：总操纵量或实际值12.2.2.2.1 模拟输出信号范围的定义12.3 CDIO的数字输入输出12.4 DIOP的数字输入输出12.4.1 DIOP：功能描述12.5 ISC现场总线机构12.5.1 如果构建总线通讯12.5.2 总线通讯的关闭12.6 调试解调器的机构12.7 主计算机操作机构12.7.1 MISO卡上的主计算机接口12.7.2 Profibus DP操作结构12.7.3 以太网接口的结构13校正程序13.1加料器参数13.2加料器参数功能解释13.2.1CP02－加料范围13.2.2CP04－欠载13.2.3CP03－最大输出量13.2.4CP05－过载13.2.5CP06－粗去皮13.2.6CP07－平均重量取数13.2.7CP08－总产量累计分值13.2.8CP09－最小速度13.2.9CP010－最大速度13.2.10CP11－控制偏差13.2.11CP12－报警停机滞后时间13.2.12CP13－联锁类型13.2.13CP14－实际值指示13.2.14CP15－杠杆臂值13.2.15CP16－料斗内容13.2.16CP17－最小补料料位13.2.17CP18－最大补料料位13.2.18CP19－Window/K1/滤波IDL/F, AED 13.2.19CP20－数字速度13.2.19.1标准速度监控13.2.19.2FlexWall-Plus加料器的运动监控13.2.19.3数字式速度取数13.2.19.4推荐输入13.2.20CP21－最大补料时间13.2.21CP22－补料优化13.2.22CP23－稳定时间13.2.23CP24－测样时间13.2.24CP25－防振（A V）切断时间13.2.25CP26－PID控制器接近时间13.2.26CP27－控制器自动化13.2.26.1控制器自动化13.2.26.2开机自动化13.2.26.2.1重复的开机自动化13.2.26.2.2总体开机自动化13.2.27CP28－滤波限制13.2.28CP29－实际值的接纳13.2.29CP30－总操纵量的接纳13.2.30CP31－体积控制（VR）实际值的接纳13.2.31CP32－开机滞后时间13.2.32CP33－称重桥（LWB）的长度13.2.33CP34－重量测试值（WTV）13.2.34CP35－摄取（AP）13.2.35CP36－自动去皮范围13.2.36CP37－无负载时间自动去皮13.2.37CP38－有比例的皮带速度13.2.38CP39－皮带长度13.2.39CP40－dead time way13.3附加参数13.3.1AP01－05 校正13.3.2AP11－可用的称重范围13.3.3AP12－drop out13.3.4AP13－速度模式13.3.5AP14－滑动影响13.3.6AP15－滑动值13.3.7AP16－速度接纳性13.3.8AP17－无负载时间13.3.9AP18－AT时间13.3.10AP19－驱动控制2最小13.3.11AP20－驱动控制2最大14硬件测试功能14.1F140：输入输出测试－外围（安装）14.2Kxx3：输入输出状态显示－外围14.3Kxx4：测试功能和模拟14.3.1模拟模式14.3.2输入输出测试（加料器）15名词解释附件11915.1技术数据15.2电磁兼容性15.3零配件清单15.4可能显示的模式清单15.5菜单页清单插图表图4-1：Congrav RC-4后部视图图4-2：Congrav RC-4后部视图（带ProfiBus模式）1 总介绍1.1手册的结构现有的操作手册包括：RC－4的：●技术操作和●RC－4 HGC软件（其版本请参见封页）按照下列顺序，每章独立描述一个完整的主题：●设备的描述●使用特性●硬件执行●硬件功能定义●操作●软件描述●参数描述和●结构例举1.2附加文件●ISC系统的描述●ISC-CM,ISC-FC和ISC-VC的技术手册●相应主计算机程序手册1.3操作手册所适用的人群操作手册适用于以下两组人群：●经过授权和培训过的专业技术人员来进行安装和其它电气工作。
PSVIEW软件使用说明书_NEW
PSVIEW软件使⽤说明书_NEW PSViewPS系列数字式保护调试分析软件使⽤说明书国电南京⾃动化股份有限公司PS系列数字式保护调试分析软件PSView使⽤说明书编写尹军张云审核马⽂龙批准郭效军V2.12000年4⽉国电南京⾃动化股份有限公司*本公司保留修改的权⼒⽬次1.软件介绍 (1)2.⽤户许可协议 (1)3.安装与卸载 (1)3.1 运⾏环境 (1)3.2 安装 (2)3.3 卸载 (2)4．使⽤说明 (3)4.1 功能菜单 (3)4.2 使⽤系统⼯具栏 (5)4.3 系统功能以及辅助功能 (7)4.3.1保护CPU的重新连接与刷新 (7)4.3.2保护CPU的切换 (7)4.3.3运⾏/调试模式切换 (7)4.3.4通讯参数设置和通讯原码查看 (8)4.3.5报告的打开,保存,打印等⽂件功能 (9)4.4 主要调试分析功能的相关操作 (10)4.4.1 整定值查询,修改,固化 (10)4.4.2 运⾏定值区切换 (11)4.4.3 保护动作事件及开关变位事件跟踪查询 (11)4.4.4 故障录波数据查询,分析 (13)4.4.5开⼊量定时查询 (16)4.4.6采样通道有效值,相⾓,直流偏移查询及增益系数查看 (16)4.4.7实时采样数据查询 (16)4.4.8开出量跳合测试 (17)4.4.9 内存单元数据查询及修改 (17)4.4.10 内部定值 (17)4.4.11 保护配置信息浏览 (17)5. 软件版本升级 (18)PS系列数字式保护调试分析软件PSView使⽤说明书 1 1．软件介绍PS系列数字式保护调试分析软件（PSView）是为配合我公司出品的PSL620系列，PSL600系列等数字式继电保护装置编写的调试分析软件，不但能够完成⼈机对话的功能，还能对保护录波数据以及保护内部各元件动作过程进⾏分析。
PS系列数字式保护调试分析软件,以下简称（PSView软件）兼容Windows95，Windows98和Windows2000操作系统，操作简单⽅便。
Super32用户使用说明书
z
联系方式
销售服务：010－62973388、62971668-6510~6519 技术服务：010－62971668-6520~6526
z
在线帮助
您可以到公司的网站获取更多的帮助信息，以及其他相关内容。 请访问以下网址： 。
目 录
目
录.
目
录 1.1 1.2
. ........................................................................................................i 综述 ................................................................................................1 产品特点 ................................................................................................2 选型 ........................................................................................................3
法律责任
本手册仅作参考之用，不作任何形式的保证，主要目的在于提供使用者使 用产品时的相关资讯。若使用者沿用手册内容，作其他方面的使用而导致 任何权益、产品等损害的话，公司不负任何责任。同时为产品更新的需 要，北京安控科技股份有限公司将保留修改手册的权利，不再另行通知。
关于手册
z 手册内容 手册适用于 Super32 系列控制器。主要包括产品介绍、安装使用、技术服 务等内容。
南京华太自动化技术有限公司 FR8200 FOR OMRON 快速使用手册说明书
FR8200 FOR OMRON快速使用手册本文档用于对F R8200 产品的使用作一个快速说明，阅读背景为具备一定工程经验的人员，旨在让用户能够快速上手。
各模块详细说明，请参考用户手册。
本文档主要说明本公司(南京华太)远程IO产品FR8200适配器接OMRON PLC的使用方法。
其中，FR8200为本公司的EtherCAT工业以太网适配器产品；OMRON PLC为欧姆龙自动化（中国）有限公司出品的一系列PLC 产品(本文档主要支持NX,NY,NJ系列PLC)；ESI(EtherCAT Slave descriptions)，EtherCAT从站描述文件，这个文件的目的是告诉配置工具从站实现了那些功能，可配置那些项,依次配置工具可以自动生成一个合理的默认配置。
本说明中使用的设备：OMRON PLC ：NJ301-1100 (Ver:1.16)SmartLink EtherCAT Adapter ：FR8200 (Ver:2.0)SmartLink Remote IO ：FR2118，FR1118Sysmac studio : 标准版 Ver.1.25.11. 安装与拆卸1.1. 安装➢对准好下图所示的模块的缺口处；图1-1 对准模块的缺口处➢将I O 模块沿箭头方向推入D IN 卡销，将模块放置在D IN 导轨上；图1-2 将模块安装到导轨上1.2. 拆卸方式➢首先应拆除本模块的所有的信号电缆或电源电缆；➢按箭头方向拉卡销（下图中的黄色部件）；➢将模块取下。
图1-3 将模块从导轨上拆卸拔。
2. 接线说明本文举例说明以拓扑结构为 F R8200 + FR1108 + FR2108 + FR3004 + FR4004 的拓扑结构进行举例说明。
2.1.端子接线FR 系列 I O 模块的接线端子采用了免螺丝设计，安装/拆卸时仅需一把一字型的螺丝刀（推荐使用一字螺丝刀的型号为 2 × 75mm ）即可。
2024年度ZEMAX中文使用说明书pdf
设计流程与关键步骤
明确设计目标
确定光学系统的性能指标，如焦距、视场角 、分辨率等。
选择合适的光学元件
根据设计目标，选择适当的透镜、反射镜等光 学元件。
建立光学模型
利用ZEMAX等光学设计软件，建立光学系统的数 学模型。
2024/3/23
优化设计
通过调整光学元件的参数，优化光学系统的性能， 使其达到设计目标。
29
06 ZEMAX高级功能 与应用拓展
2024/3/23
30
非序列模式设计技巧
1 2 3
灵活设置光源和探测器
在非序列模式中，用户可以自由定义光源和探测 器的位置、方向和属性，以模拟实际光学系统中 的复杂光线传播。
使用非序列元件
ZEMAX提供了丰富的非序列元件库，如反射镜 、透镜、棱镜等，用户可以根据需要选择合适的 元件进行建模。
3
软件背景及发展历程
创立初期
ZEMAX软件最初是由美国Focus Software Inc.公司开发，专注于 光学设计领域。
发展壮大
随着光学行业的快速发展， ZEMAX软件不断更新迭代，逐渐 成为光学设计领域的标准工具。
收购与整合
2018年，ZEMAX被美国Radiant Vision Systems公司收购，进一 步整合资源，拓展应用领域。
偏振光优化
ZEMAX的优化算法同样适用于偏振光系统 ，可以对系统进行优化以提高偏振性能。
32
激光束传播模拟技术
激光束建模
ZEMAX支持激光束的建模和分析，用户可以定义激光束 的波长、功率、光束质量等参数。
01
激光束追迹
通过激光束追迹功能，可以模拟激光束 在光学系统中的传播过程，并分析光束 形状、功率分布等特性。
Control Builder Plus V2_2使用说明
技术资料AC500文档编号：AD220030可升级的控制器灵活的自动化控制系统Control Builder Plus V2.2的使用(1) 在实际的系统构建时，请先确认系统组成设备、装置，如使用过程中对额定值、性能留有余量，以及万一发生故障时将危险降到最低的安全电路等。
(2) 为了安全使用系统，请获取组成系统的各个设备、装置的指南及安装说明书，在确认好包括“安全注意事项”、“安全要点”等内容后再使用。
(3) 本文件所属的产品/系统只允许由具备相关工作经验要求的合格人员进行操作，确认适合系统的规格、法规及规定。
(4) 未经ABB公司许可，严禁擅自对本资料的一部分或全部内容进行篡改及散发。
(5) 本资料的记录内容为测试指导，在应用过程，请根据现场实际情况适当调整，或者咨询ABB技术支持人员。
(6) 我们已对文档中所述内容与硬件和软件的一致性作过检查。
然而不排除存在偏差的可能性，因此我们不保证文档中所述内容与硬件和软件完全一致。
文档中的数据都按规定经过检测，必要的修正值包含在下一版本中。
(7) 本资料的记录内容若有改版，恕不另行通知。
1.序言 (4)1.1.参考文档 (4)1.2.硬件和软件需求 (4)1.3.连接电源 (4)1.4.PLC与电脑连接 (4)2.安装PS501 Control Builder V2.2 (5)3.Control Builder Plus软件的使用 (6)3.1.Control Builder Plus概述 (6)3.2.创建一个新工程 (7)3.3.PLC硬件组态 (8)3.3.1 CPU属性参数配置 (9)3.3.2本地I/O配置 (9)3.3.3 CPU底板集成端口配置 (12)3.3.4 FBP从站接口配置 (14)3.3.5 CS31主站工作模式 (15)3.3.6 通讯模块配置 (16)3.4.安装设备描述文件 (21)4.编程平台CoDeSys概述 (22)4.1.程序组织单元POU (22)4.2.变量 (23)4.3.标准数据类型 (24)4.4.任务管理 (24)4.5.库文件 (26)4.6.编制程序 (28)4.7.离线仿真 (31)5.计算机与PLC联机 (33)5.1.通过串口COM1/COM2与PLC联机 (33)5.2.用以太网与PLC联机 (35)5.3.在Control Builder Plus中与PLC联机 (39)6.强制新值与写入新值 (41)1. 序言本文档面向的读者是那些负责调试和使用AC500的用户。
XSEL软件使用说明书
电话：0769-87790095
点击 Monitor菜单，出现以下命令键：
监视程序运行的状态，点击显示如下的对话框：
运行程序的状态
程 序 号
27
东莞鼎美自动化有限公司
电话：0769-87790095
监视系统的状态，点击显示如下的对话框：
四种系 统状态
系统当前的模式 最严重的系统错 误号码
进入X-SEL编程软件的操作界面（视窗如下）：
主要的操作菜单
手动模式中选择是否应用安全速度模 式（此安全速度在参数中设定）
快捷 按钮
Tree View即 树形视窗
主视窗
2
东莞鼎美自动化有限公司
电话：0769-87790095
三、 X-SEL软件操作界面上的菜单、 快捷按钮及视窗的介绍
1、File菜单
21
东莞鼎美自动化有限公司
电话：0769-87790095
点击显示如下的“位置移动/复制”对话框：
复制
输入要移动/复制的位置号（从 “Top”至“Last”） 输入要放置的位置号（“Top” ）
移动
点击显示如下的“位置清除”对话框：
输入要清除的位置号（从“Top”至“Last”） 清除
22
东莞鼎美自动化有限公司
读取蓝色光标选中的程序 关闭此对话框
选中要读取的程序号，按下“Read”按钮即显示 如下的程序编辑视窗：
9
东莞鼎美自动化有限公司
电话：0769-87790095
显示该程序出现的错误代码
1 2 3 4 5 6 7 8 9 10 11 12
在其正 下方的 方框中 点击一 下，程 序运行 到此处 就会暂 停。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动化升级软件使用说明书
开发说明
开发此软件是为了实现公司产品大规模自动升级而设计的。
可以应用于生产，客服，中试，研发进行交换机和路由器升级时使用。
本软件开发主要是通过VBS脚本语言来实现的。
不同以前发布的tcl脚本写的自动化升级。
TCL脚本开发的自动化升级需要设备支持作为tftp server功能，否则无法使用。
本软件通过串口来控制设备进行升级。
所以无需设备作为tftp /FTP server，且被升级的设备无论是处于bios或者是已进入界面的任何状态下都可以自动进入升级菜单。
此软件是根据SecureCRT6.6的API接口所开发的绿色的脚本。
请安装SecureCRT6.6的版本，版本太低将不支持.请将SecureCRT安装的路径填写在crtinpath.conf文件里，格式如D:\SecureCRT\SecureCRT.exe。
请不要更改本软件文件的目录的结构。
使用说明
1：由于目前设备不支持作为FTP的server，所以需要PC担当FTP的server，故使用时需要你在电脑上先运行WTFPD.exe。
并且设置好被升级版本所存放的路径。
2：此软件可以升级烽火网络所有设备的OS，包括中低端交换机;高端交换机的主控和线卡的升级。
暂不支持bios升级。
3 ：第一次运行软件需要设置的参数。
3.1更改VBS脚本名称，使VBS脚本的名称与你需要使用的SecureCRT串口名称一致。
如你使用的SecureCRT串口名称是Serial-COM1，Serial-COM2，Serial-COM3，Serial-COM4,则需要你将调用的脚本名改为Serial-COM1.vbs，Serial-COM2.vbs，Serial-COM3.vbs，Serial-COM
4.vbs。
本软件可以支持任意多个端口同时升级。
如果你使用多个端口，您需要复制建立相应数目的脚本并且设置相应端口的参数。
如果只使用一个端口来升级，请将多余的脚本删除掉。
或者不要放在相同的目录下。
因为程序是根据VBS脚本来运行相应的端口的。
3.2 第一次运行需要你将vbs的脚本文件设置正确的IP，OS文件名，OS文件存放路径等参数，其中需要修改的参数和说明如下。
ipd = "9.9.9.204"，是设备的ip地址
ips = "9.9.9.209"，你的PC机的IP地址
osname = "vxWorks.Z"，主控OS名称。
如果是36或58，直接就是其OS的版本。
lcosname = "vxWorks.Z"，线卡的OS名称，如果不想升级线卡，可以随意填一个名字；对于没有线卡的盒式设备不起作用。
filepath = "d:\"，OS所存放的地址，包括线卡和主控。
请注意不要将“”号去掉。
否则运行会出错。
4：此软件能自动判断设备是否有OS存在，故有无OS，它都能自动升级最新的版本。
5：此软件最后将停留在show version菜单，你可以用来判断升级是否成功。
6：
6.1 升级高，中端交换机点击：自动化升级新平台2.0.exe即可启动升级程序。
6.2 升级低端交换机和升级down的版本，点击：自动化升级老二层或者down2.0.exe即可启动升级老的二层交换机和升级所有交换机down的版本。
7：如果是升级高端交换机，软件的升级步骤是先升级主控，重启后再升级线卡。
8：如果是中低端交换机，软件的升级步骤直接升级主控，再重启。
如果中低端交换机有两个存放区，它将自动上传至第一个区。
本软件不支持老的二层交换机的自动化升级，新的二层交换机升级界面和三层统一，故没有支持老的二层交换机的必要。
9: 你可以用此软件来同时升级不同的设备类型，不同的版本号。
10：你可以根据需要修改VBS脚本，修改之前请做好备份，你也可以直接通过SecureCRT来运行VBS脚本来升级。
11 ：升级进行10分钟后，将退出运行的SecureCRT。
主要是为了方便下次使用。
你可以直接关掉自动化升级.exe,则保留当前运行的SecureCRT界面。
12:已知bug，不能在同一窗口打开SecureCRT的界面，因为它本身的问题，如果打开多个端口在同一界面的话，将导致所有的端口运行的都是相同的脚本。
不过你可以先打开一个不用的端口来解决此问题。
欢迎反馈信息1443594559。
