基于STM32的uCGUI移植和优化

合集下载

基于STM32的uCGUI移植手册

基于STM32的uCGUI移植手册
芯嵌 stm32

STMI 移植手册(无 OS)
Revision V1.0
( 2013-08-05 )
Copyright © 2009-2014 福州芯嵌工作室 ALL rights reserved
1
芯嵌 stm32

Copyright © 2009-2014 福州芯嵌工作室 ALL rights reserved
5
芯嵌 stm32

芯嵌 STM32 用户手册修订记录
日期
版本 修改章节 修改描述
2013-08-05 1.00
全部
创建
作者 51smt32
Copyright © 2009-2014 福州芯嵌工作室 ALL rights reserved
本手册硬件平台是芯嵌 STM32 开发板,软件平台为 MDK3.8 版 本,使用 ST 官方固件库 V3.5 版以及 uC/GUI 源码 3.90 版。详情参 考芯嵌 stm32 开发板光盘,也可在芯嵌 stm32 官网下载获取。后续 会继续推出一系列提高型的教程,欢迎大家在我们论坛以及 QQ 群讨 论交流,一起进步。这里建议,大家提出的问题,越详细具体越好, 这样越有利于其他网友帮助回答问题。
版权声明
本手册版权归属福州芯嵌电子工作室(以下简称“芯嵌”) 所有,并保留一切权力。非经芯嵌同意(书面形式),任何 单位及个人不得擅自摘录本手册部分或全部内容,违者(我 们)公司将追究其法律责任。
Copyright © 2009-2014 福州芯嵌工作室 ALL rights reserved
2
芯嵌 stm32
6
芯嵌 stm32

目录
内容提要...........................................................................................................................................3 前 言.................................................................................................................................................4 手册的约定与更新........................................................................................................................... 5 目录...................................................................................................................................................7 第一章 准备工作.............................................................................................................................8 1.1 uC/GUI 源码获取....................................................................................................................... 8 1.2 集成开发环境 MDK..................................................................................................................8 1.3 硬件平台....................................................................................................................................8 1.4 J-Link 仿真器............................................................................................................................. 9 第二章 uC/GUI 介绍........................................................................................................................9 2.1 uC/GUI 特点............................................................................................................................... 9 2.2 uC/GUI 源码结构.................................................................................................................. 10 第三章 uC/GUI 移植.......................................................................................................................13 3.1 uC/GUI 移植思路..................................................................................................................... 13 3.2 uC/GUI 移植全跟踪................................................................................................................. 14 第四章 uC/GUI 的使用..................................................................................................................22 4.1 uC/GUI 常见 API 介绍.............................................................................................................22 4.2 制作自己的图形界面.............................................................................................................. 23 5 参考文献.....................................................................................................................................24 6 附 录...........................................................................................................................................24 6.1 ILI9341 初始化代码.................................................................................................................24

uCGUI在stm32内核上的移植

uCGUI在stm32内核上的移植

LCDConf.h UCGUI390a\Start\Config
此文件用于 LCD 的相关应用配置,介绍如下
#ifndef LCDCONF_H
#define LCDCONF_H
#define LCD_XSIZE
(240)
#define LCD_YSIZE
(320)
#define LCD_CONTROLLER (9320) //控制器编号
配置文件目录
GUI\ConvertMono
灰度色彩转换支持
GUI\ConvertColor
色彩转换支持
GUI\Core
核心文件
GUI\Font
字体文件
GUI\JPEG
JPEG 格式图像显示支持
GUI\LCDDriver
LCD 驱动文件
GUI\MemDev
存储设备支持
这是今年暑假移植的,刚刚翻译完 uC/OS-III 用户手册,并移植了
uC/OS-III 到 stm32 处理器上,我就想把 uC/GUI 也放到网上去,希望
能帮到大家。
——屈环宇
——2011 年 11 月 6 号晚
Void LCD_MyInit(); 注意 LCD 的初始化函数名不能用 LCD_Init(); uC/GUI 中已有如此定义的 函数,会导致重定义。 接口函数的设计是跟处理器和 LCD 相关的,在移植 uC/GUI 前必须完成以 上 3 个 函 数 的 设 计 , 即 能 用 LCD_MyInit() 实 现 LCD 的 初 始 化 , LCD_ReadPoint(u16 x,u16 y)返回对应点的颜色,LCD_DrawPoint(u16 x, u16 y, u16 color)在 LCD 上显示对应点的颜色。

基于STM32的UCGUI移植解析(新手入门)

基于STM32的UCGUI移植解析(新手入门)
UCGUI 移植初级解析
-----------------如何建立一个简单的 UC/GUI 工程
仅供像我这样的新手学习 UCGUI 使用
做 UCGUI 移植,首先要选择好自己硬件平台,UCGUI 源码,液晶的底层驱 动。关于硬件和 GUI 源码(我选的源码 3.90 版,原子 STM32MINI 开发板)不 必多说。其次,液晶的底层驱动函数得要好好准备,这可是直接和 GUI 源码打 交道的。
(7) 修改:LCDDriver / LCDDummy.c 文件 方法:在这里面添加几个函数,关于这几个函数就是我在开始列举
的几个函数 LCD_ReadPoint(u16 x, u16 y);//读取点坐标 LCD_SetPoint(u16 x, u16 y, u16 color );//画点 你的函数也许不是这个名字哦,大家不要照搬,这是你自己的驱动函数, 在哪里添加这两个函数呢,不要着急,听我来说,
还有一个问题,网上有人说触摸用不到,可以不用添加,然后字体也只
添加几个用得到的,我的意见是:全部添加,避免难以修改的 KEIL 警告, 这点很重要,我是新手,我很清楚怎么过来的,呵呵呵。
(4):文件添加完了,还有一步呢,还要在添加路径。点击魔术棒,出现一 个选项卡,点击 C/C++,在 Include Paths 里包含文件路径,所有文件的都 要包进来哦。能玩移植的朋友们,我相信(3)(4)两步对你们来说不难。
(2):复制 源码/Sample/GUI_X 文件夹下的 GUI_X.c 文件,粘贴到工程 模板下的 Config 里; 图片指示:
(3):打开 KEIL 工程(事先准备好的),KEIL 界面左边有个 Project 视窗, 在 Target1 单击右键,出现一个选项卡,在 Groups 里创建各文件,然后依 次 Add Files,即添加.c .h 文件,这里要着重说明:添加文件的时候,尤 其是 GUI 源码,文件类型选择 ALL Files(系统默认.c 文件),就是为了添 加.h 文件,这一点很重要。举个例子吧,在 Config 文件夹下要添加 GUI_X.c GUIConf.h GUITouch.h LCDConf.h。

在STM32上移植ucGUI之触摸屏

在STM32上移植ucGUI之触摸屏

在STM32上移植ucGUI之触摸屏之前的三篇文章分别介绍了如何在STM32 裸机上移植ucGUI,移植ucGUI 源例程以及ucGUI 的存储设备和抗锯齿。

现将STM32 裸机上移植ucGUI 触摸屏的过程详述如下:1、将正点原子的《触摸屏移植实验》中HARDWRAE/TOUCH 目录复制到已经建立好的ucGUI 工程目录的HARDWARE 文件夹下,并添加touch.c 文件和头文件路径。

2、打开ucGUI 工程中的GUIConf.h 文件,将其中的GUI_SUPPORT_TOUCH 和GUI_WINSUPPORT 总开关打开。

如下所示:1#define GUI_SUPPORT_TOUCH 1 /* Support a touch screen (req. win-manager) */2#define GUI_WINSUPPORT 1 /* Window manager package available */此时编译程序,会出现四个函数未定义的错误。

3、在GUI_X 中添加文件GUI_X_Touch.c,此时编译工程错误消失。

4、在GUI_X_Touch.c 中添加预处理命令#include “touch.h”。

然后将其中的GUI_TOUCH_X_MeasureX 和GUI_TOUCH_X_MeasureY 两个函数改为如下所示的形式:01intGUI_TOUCH_X_MeasureX(void) {02u16x,y;03Read_ADS2(&x,&y);04returnx;05}0607intGUI_TOUCH_X_MeasureY(void) {08u16 x,y;09Read_ADS2(&x,&y);10returny;11}5、由于是在裸机上运行ucGUI程序,对话框程序会阻塞当前进程的执行。

所以需要在定时器中断中不断的去扫描触摸屏的状态。

设置定时器10ms 中断一次,在定时器中断处理函数中加入GUI_TOUCH_Exec()语句。

Uip_Ucos_STM32移植——uIP协议栈服务器端主动发送数据问题分析

Uip_Ucos_STM32移植——uIP协议栈服务器端主动发送数据问题分析

基于uIP和uC/OS-II嵌入式网络开发——u IP主动发送数据分析摘要:uIP协议栈简单易用,可以为16位单片机或者是更低级的处理器使用,占用的资源很少,相关移植网上有详细介绍,本文主要讨论uIP如何主动发送数据。

所用的开发板是STM32系列的,uC/OS-II操作系统,开发板作为服务器端。

关键字:uIP;uC/OS-II;STM321 系统要实现的功能主要功能如下:开发板作为服务器端,PC做客户端。

连接成功以后,服务器始终作为主动的一方,主动与PC发送数据,PC收到后回传数据帧给服务器。

服务器不给PC交互数据时,则认为是空闲的,这时需要以3秒的频率给PC发送心跳,维持连接。

系统主要任务如下:心跳任务:负责心跳的发送,3秒到了,如果服务器不在给PC交互数据中,则主动发送心跳帧给PC机;网络数据接收任务:负责轮询的方式接收数据,OSTimeDly(1),1毫秒轮询一次,在这个任务中也处理500毫秒ARP超时和10秒TCP超时。

收到数据以后交给协议栈处理,协议栈调用应用程序回调函数tcp_demo_appcall,判断是否新数据到来,若是则调用newdata()。

在newdata()函数中处理PC发送过来的数据,并通过发送信号量的方式与主任务交互。

主任务:负责与PC的数据交互,合适的时机主动发送数据给PC机,然后通过信号量等待PC客户端的数据,等到以后再传下一包数据。

2 需要解决的问题2.1 客户端多次重连UIP协议栈默认提供20个用于listen状态的tcp结构,10个用于连接状态的tcp结构。

这样服务器端可以处理多个客户端,现在考虑的是,服务器端只希望处理一个客户端。

而客户端连接服务器的时候,不管现在服务器是否已经有客户端连接了,这样就需要服务器在收到新的客户端连接时,若已经与前一个客户端建立连接,需要先将其断开,然后再与这个新的建立连接。

2.1.1若客户端主动关闭连接,这样很好理解先看连接过程,3次握手:UIP_CLOSED收到客户端的连接SYN,则变为UIP_SYN_RCVD,并给客户端发送SYN+ACK,收到客户端的ACK,则变为UIP_ESTABLISHED,表明建立了连接。

ucgui液晶显示深度优化篇

ucgui液晶显示深度优化篇

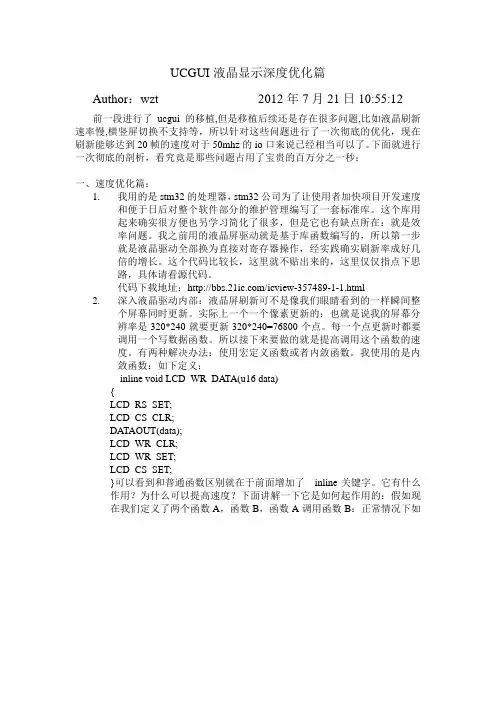

UCGUI液晶显示深度优化篇Author:wzt 2012年7月21日10:55:12 前一段进行了ucgui的移植,但是移植后续还是存在很多问题,比如液晶刷新速率慢,横竖屏切换不支持等,所以针对这些问题进行了一次彻底的优化,现在刷新能够达到20帧的速度对于50mhz的io口来说已经相当可以了。

下面就进行一次彻底的剖析,看究竟是那些问题占用了宝贵的百万分之一秒:一、速度优化篇:1.我用的是stm32的处理器,stm32公司为了让使用者加快项目开发速度和便于日后对整个软件部分的维护管理编写了一套标准库。

这个库用起来确实很方便也另学习简化了很多,但是它也有缺点所在:就是效率问题。

我之前用的液晶屏驱动就是基于库函数编写的,所以第一步就是液晶驱动全部换为直接对寄存器操作,经实践确实刷新率成好几倍的增长。

这个代码比较长,这里就不贴出来的,这里仅仅指点下思路,具体请看源代码。

代码下载地址:/icview-357489-1-1.html2.深入液晶驱动内部:液晶屏刷新可不是像我们眼睛看到的一样瞬间整个屏幕同时更新。

实际上一个一个像素更新的:也就是说我的屏幕分辨率是320*240就要更新320*240=76800个点。

每一个点更新时都要调用一个写数据函数。

所以接下来要做的就是提高调用这个函数的速度。

有两种解决办法:使用宏定义函数或者内敛函数。

我使用的是内敛函数:如下定义:__inline void LCD_WR_DATA(u16 data){LCD_RS_SET;LCD_CS_CLR;DATAOUT(data);LCD_WR_CLR;LCD_WR_SET;LCD_CS_SET;}可以看到和普通函数区别就在于前面增加了__inline关键字。

它有什么作用?为什么可以提高速度?下面讲解一下它是如何起作用的:假如现在我们定义了两个函数A,函数B,函数A调用函数B:正常情况下如下图所示:A函数在运行过程中掉用了函数B这时候地址指针就会跳转到函数B的位置,而A中的内容暂时压入栈中,B运行完后再返回A继续运行。

STM32平台的μC/GUI移植与图形界面设计

STM32平台的μC/GUI移植与图形界面设计

STM32平台的μC/GUI移植与图形界面设计摘要:μC/GUI是一种专为嵌入式应用设计的通用图形接口软件。

本文详细介绍了μC /GUI的结构框架和基于STM32平台的μC/OS-II上的μC/GUI移植过程,并在此基础上进行图形界面设计;阐述了μC/GUI的窗口管理机制,提出了实现μC/GUI中文小型字库的两种方法并采用存储设备解决了图形显示的闪烁问题。

关键词:μC/GUI移植;STM32平台;图形界面;中文小型字库;存储设备引言嵌入式系统的图形用户界面,要求具有占用资源少、性能高、可靠性高、可移植、可配置等特点,μC/GUI就是这样一种专门为嵌入式应用设计的图形用户界面软件。

μC/GUI 可应用于多任务环境中,同时使用实时操作系统与μC/GUI,既可以发挥优先级的实时性,又能实现良好的人机界面。

本文使用Cortex-M3内核的STM32平台,介绍了基于STM32平台的μC/OS-II上的μC/GUI移植过程,并在此基础上开发了基于μC/GUI的图形用户界面。

1 μC/GUI结构框架1.1 μC/GUI的文件组织μC/GUI软件采用模块化组织架构,其中较为重要的文件目录是配置文件目录Config和GUI库文件目录。

考虑到未来升级方便,建议保持μC/GUI原有的目录结构,这样升级到新版本时只要覆盖原文件目录即可,而不会改变整个工程的文件路径。

μC/GUI是一个源代码开放的图形系统,它提供了丰富的资源,包括二维绘图库,多字体、可扩充的字符集,Unicode,位图显示,多级RGB颜色管理及灰度处理调整机制,动画优化显示,具有Windows风格的对话框和预定义控件(按钮、编辑框、列表框、进度条、单选复选框、滑动条等);同时,支持键盘、鼠标、触摸屏等输入设备和双LCD的输出,提供占用极少RAM的窗口管理体系。

各个子目录的路径及功能支持如表1所列。

1.2 μC/GUI的层次结构μC/GUI内核提供多种图形显示功能,用户程序通过API函数接口调用μC/GUI函数库中的各个功能函数,然后各个功能函数通过调用硬件驱动实现图形界面显示。

STM32自学笔记之uCGUI移植总结

STM32自学笔记之uCGUI移植总结

uCUI移植总结做了两个星期终于把gui搞通了,现将移植方法总结如下,仅供学习交流之用。

2014/8/23一、uCGUI移植步骤1、uCGUI及TFT驱动文件准备(1)将TFT驱动文件ili9320.h、ili9320.c 及其字体文件ili9320_font.h 复制至keil 工程模板的文件夹中;(2) 准备好uCGUI源文件(本例使用的版本3.90a),将START 文件夹下的GUI 文件夹全部复制到keil 工程模板的文件夹中;再将START 文件夹下的Config 文件夹复制至GUI 文件夹下;最后将Sample 文件夹下GUI_X 中的GUI_X.c 复制到Config 文件夹中。

最终文件结构如图1-1所示:图1-12、添加文件至工程,文件目录结构组如图2-2示:图2-1在添加文件时应注意uCGUI下除了gui_config 下需要添加所有的.h 头文件外其余所有均不需要添加头文件;图2-23、GUI配置(1)G UIConf.h配置:#define GUI_OS (0) /*编译多任务支持#define GUI_SUPPORT_TOUCH (0) /* 触屏支持*/#define GUI_SUPPORT_UNICODE (1) /*支持ASCII/UNICODE码*/ #define GUI_DEFAULT_FONT &GUI_Font6x8 /*初始化字体大小*/#define GUI_ALLOC_SIZE 5*1024 /*开辟动态空间大小*/图3-1注意:动态空间受芯片容量大小制约,不可开辟过大,否则报错图3-2(2) LCD 相关文件配置:LCDConfig.h 的配置#define LCD_XSIZE (320)#define LCD_YSIZE (240) /*x,y方向像素设置*/#define LCD_BITSPERPIXEL (16) /*像素位数*/#define LCD_CONTROLLER 9320 /*LCD驱动器型号*/图3-3继续修改第110行#define LCD_INIT_CONTROLLER() ili9320_Initializtion()并将其后的语句注释掉。

基于STM32F103移植uCGUI详细说明

基于STM32F103移植uCGUI详细说明

STM32平台移植uCGUI详细说明v1.0硬件平台:盘古UE-STM32F103开发板软件平台:RVMDK_v4.20 + uCOS-II_v2.86 + StmLib_v3.5 + uCGUI_v3.9联系方式:淘宝店铺:文档作者:合嵌电子科技有限公司uCGUI是一种嵌入式应用中的图形支持系统.它设计用于为任何使用LCD图形显示的应用提供高效的独立于处理器及LCD控制器的图形用户接口,它适用单任务或是多任务系统环境, 并适用于任意LCD控制器和CPU下任何尺寸的真实显示或虚拟显示。

它的设计架构是模块化的, 由不同的模块中的不同层组成, 由一个LCD驱动层来包含所有对LCD的具体图形操作, uCGUI可以在任何的CPU上运行, 因为它是100%的标准C代码编写的。

uCGUI能够适应大多数的使用黑白或彩色LCD的应用, 它提供非常好的允许处理灰度的颜色管理.还提供一个可扩展的2D图形库及占用极少RAM的窗口管理体系.移植准备本文档基于盘古STM32F103开发板进行uCGUI的移植实验,移植的软件基础为RVMDK_v4.20 + uCOS-II_v2.86 + StmLib_v3.5。

具体uCOS-II的移植过程请参见文档《STM32平台移植uCOS-II详细说明》,在移植最后,将通过uCOS-II创建进程运行uCGUI自带DEMO代码,以熟悉其运行流程。

1. 打开盘古UE-STM32F103光盘中的基础例程:27_uCOS-II移植由于此例程已经移植完成uCOS-II_v2.86,因此直接在此基础移植就可以,此例程文件结构如下:2. 下载uCGUI_v3.9源码解压后,有如下文件结构其源代码主要在start文件夹下,Sample是官方制作的一个Demo例程,我们一会再移植的过程中,需要用到里面的文件,这儿跳过,以下是对start作出简介:3.这3关于1.2.3. 在4. 对例程的工程名和输出文件名等进行相应的修改。

STM32如何移植uCGUI,看这里!

STM32如何移植uCGUI,看这里!

STM32 如何移植uCGUI,看这里!
第一部分:在UCGUI 移植之前
在移植之前,首先要了解在网上下的UCGUI 3.98 源码的文件结构是。

UCGUI 3.98 源码中有三个文件夹:
1)tool 文件夹是用来使用一些uCgui 的上位机程序,基本都是字体和模板查看之类的.
2)sample 文件夹下面是已经别人帮你写好了很多有用的东西,像跟操作系统有关的GUI_X 或者一些模板(后面我们会用到的自己定义的Demo),或者是gui 配置.后面再一一详细叙说这个文件夹的功能.
3)Start 文件夹里面,这是我们最主要的文件夹.里面就包含了uCGUI 的源代码,uCGUI 的作者把源代码放进vc 里面进行编译了(当然,这是用标准C 语言写的程序,所以我们可以放在任何c 语言平台下编译而不会担心兼容性问题,这个uCGUI 在这方面做的算是完美了),所以,我们可以在vc 平台下写界面,然后再把代码拷进我们的下位机编译器进行编译,这样子效率就会非常高了。

Start 文件夹目录内容:
Config,配置文件;。

基于STM32嵌入式系统的uCGUI移植与实现

基于STM32嵌入式系统的uCGUI移植与实现

图 1 STM3在 STM32 处理器与 FY70 - 8048 - 65K LCD 控制器 上移植 UCGUI 的第一步工作是对配置头文件的修改, 根据硬件电路的连接, 以及所连接的 LCD 控制器的具 体情况, 修改配置头文件的相关内容 。具体如下: GUIConf. h 文件用于配置 UCGUI 自身: define GUI_OS ( 1 ) / * 支持多任务操作系统( UCOSII) * / define GUI_SUPPORT_TOUCH ( 1 ) / * 支持触摸屏( 需窗口管理器的支持) * / define GUI_SUPPORT_UNICODE ( 1 ) / * 支持 UNICODE 字符串* / define GUI_DEFAULT_FONT &GUI_Font6x8 / * 定义默认字体 * / define GUI_ALLOC_SIZE 5000 / * 为窗口管理器及内存设备分配的 RAM * / define GUI_WINSUPPORT 1 / * 窗口管理器有效 * / define GUI_SUPPORT_MEMDEV 1 / * 内存设备有效 * / define GUI_SUPPORT_AA 1 / * 抗锯齿有效 * / LCDConf. h 文件用于配置 LCD 控制器: define LCD_XSIZE ( 800 ) / * 定义 LCD 屏幕宽度 * / define LCD_YSIZE ( 480 ) / * 定义 LCD 屏幕高度 * /
[3 ]

1. 2 目录结构 uCGUI 图形接口采用源代码方式提供, 理解其目录 结构, 对于完成 UCGUI 图形接口的移植是非常重要的 。 uCGUI 图形接口由 Config 配置目录和 LIB 库函数 目录组成 。Config 配置目录中包括 3 个配置头文件, 分 LCD 控制器和触摸 别用于配置 uCGUI 图形接口自身 、 LCDConf. h、 GUITouchConf. h 。 屏, 文件名为 GUIConf. h 、 LIB 库函数目录中又分为多个子目录, 用于实现核 LCD 驱动程序 、 调色板 、 触摸屏驱动程序 、 窗口控件 、 心、

ucgui液晶显示深度优化篇

ucgui液晶显示深度优化篇

(240)
#define LCD_YSIZE
(320)这两个数值换一下就 OK 了。可是我的
不行,所以针对横竖屏又进行了一次探究。我们知道 UCGUI 自己带的有横
竖屏转换功能(即软件实现),同时很多 lcd 控制器也带这个功能(即硬件支
持),对应着也是两种解决方案了。
1. UCGUI 自带的软件解决方案:
#define Βιβλιοθήκη OG2PHYS_X(x, y) y
#define LOG2PHYS_Y(x, y) LCD_XSIZE-1-x
红色的是需修改的部分,这样横屏显示字体就可以从左到右正常显示了,心
在也仅仅是支持横竖屏,如果要是想进行 x,y 轴翻转也要根据自己的液晶显示
来修改 ucgui 的算法。具体如何修改要根据自己液晶。所以如果你打开你的横竖
有的同学可能会发现一个问题就是加不加__inline 结果一样,这就是 你编译器优化设置的问题,根据你的优化等级编译器可能会把内敛函数 转化为非内敛。这时有两个解决方案:一个修改编译器优化设置,另一 个就是把__inline 换为__forceinline 即强制性置为内敛函数。 3 . 优化 lcd 液晶驱动和 ucgui 的接口函数。我这里使用的是 LCDDummy.c
下图所示:
A 函数在运行过程中掉用了函数 B 这时候地址指针就会跳转到函数 B 的 位置,而 A 中的内容暂时压入栈中,B 运行完后再返回 A 继续运行。所 以可以看到时间浪费在了入栈出栈过程中。再看如果把 B 声明为内敛函
数后如下图所示:
这时候 B 在编译时就内嵌入函数 A 中成为 A 的一部分所以可以免去调 用而直接顺序执行下去。宏定义函数和内敛函数功能差不多,就是宏定 义在编译时不参与语法检测一旦出问题很难查找,所以还是建议大家用 内敛函数。 当然好处得到了也总要付出代价的,我们再假设现在有一个 函数 C 也调用了函数 B,如果不是内敛的话,整个内存空间中就只有一 个函数 B,谁用谁就调用它。而如果是内敛的话 A 中和 C 中都各自内嵌 一个函数 B,这时候等于代码中说多了一个函数 B 占用 rom 就要多了。 很明显这就是拿空间去换取时间。所以在嵌入式系统空间很有限的情况 下也不要滥用内敛函数。

基于STM32单片机移植μcgui总结

基于STM32单片机移植μcgui总结

基于STM32单片机移植μcgui总结因为上一个题目的界面是自己一个一个点打到屏幕上去的,计算过程相当恶心,所以这两天赶紧弄了一下μCGUI,希望对后面的人机交互界面的设计有所帮助。

说实话,我对于人机交互界面的设计真心没什么的灵感,上次赵颖老师就委婉的表达了这个意思,我也深刻的意识到了这个问题,就是设计的界面相当普通,没有给人一种眼前一亮的感觉。

首先感谢队友王绥学给我提供的资料,因为自己电脑运行各种大型软件实在是太卡,所以这个暑假把女朋友电脑留下,不过资料都在另外一台电脑中,需要的资料就给队友要,十分的感谢啊!按照教程一步一步的做下来,前面几步关于GUI 的参数设置没什么问题,无非是用到的功能将其参数置1,用不到的功能将其参数置0,但是在最后一步中,就是将自己的LCD 底层驱动与μCGUI 连接起来,这里出现了问题,开始的时候编译总是出错,耗费了我一个上午的时间啊,以为是新版本的keil不兼容造成的,然后从4.72 版本直接降至3.8 版本,可是又出现了同样的问题,各种变量的undefined。

下午到了实验室,开始认真的阅读排查代码,然后终于一句话让我眼前一亮:#ifndef LCD_H(各种参数定义)#endif。

因为我自己的驱动文件中定义了一个LCD_H,所以造成上面的一部分代码在编译的时候就跳过没有编译,才造成了各种参数的未定义,删除了LCD_H 还有LCD_W 之后,果断的通过了编译,然后下载之后在屏幕上看到了显示的内容。

接下来就是优化代码,因为μCGUI 是一个通用的图形软件库,所以也就再所难免它还有可优化的地方,尤其是刷屏的速度上,如果是整屏刷新的话,可以很明显的看出来进度,很慢。

首先,是把自己驱动的TFT_Point()函数的代码直接复制到μCGUI 的画点函数中,因为如果是在μCGUI 的画点。

STM32移植UCGUI3.90笔记

STM32移植UCGUI3.90笔记

STM32移植UCGUI3.90笔记在MDK环境下,终于将3.90版本的UCGUI移植到STM32下了,在网上看到的都是例程代码,很少看到有关于在STM32下移植UCGUI的教程方法,为了方便大家,特写此移植方法,大家可以借鉴(有错误之处,望大家指点出来共同讨论!)移植步骤:第一步:首先,得把你的TFT底层驱动写好,既在裸机下,可以正常显示。

第二步:加入UCGUI程序包。

第三步:配置LCDConf.h GUIConf.h GUITouchConf.h(由于我的液晶不带触摸功能,此配置在此不讲。

)配置LCDConf.h文件如下:#ifndef LCDCONF_H#define LCDCONF_H#define LCD_XSIZE (160) //配置TFT的水平分辨率#define LCD_YSIZE (128) //配置TFT的垂直分辨率#define LCD_CONTROLLER (54124) //TFT控制器的名称#define LCD_BITSPERPIXEL (16) //每个像素的位数#define LCD_FIXEDPALETTE (565) //调色板格式#define LCD_SWAP_RB (0) //红蓝反色交换#define LCD_INIT_CONTROLLER() TFT_Init() ; //此处需要定义的是你的TFT 初始化函数#endif /* LCDCONF_H */配置GUIConf.h文件如下:#ifndef GUICONF_H#define GUICONF_H#define GUI_OS (1) //多任务#define GUI_SUPPORT_TOUCH (0) //触摸#define GUI_SUPPORT_UNICODE (1) //Unicode支持#define GUI_DEFAULT_FONT &GUI_Font6x8 //GUI默认字体#define GUI_ALLOC_SIZE 5000 //动态内存的大小#define GUI_WINSUPPORT 1 //窗口控件支持#define GUI_SUPPORT_MEMDEV 1 //支持内存设备#define GUI_SUPPORT_AA 1 /* Anti aliasing available */#endif /* Avoid multiple inclusion */第四步:最关键的一步。

(完整word)基于STM32的uCGUI移植和优化

(完整word)基于STM32的uCGUI移植和优化

基于STM32的uCGUI移植和优化首先在开始这个说明之前,要简要说明下具体的环境:编译工具:MDK4.20开发板:安富莱v2版开发板调试器:JLink v8盗版移植篇相信大家有移植经验的都知道,移植确实是一件非常墨迹的事情,怎么说呢,代码都是别人的,风格也是别人的,文件结构,定义之类都是别人的,看别人的东西是种进步,但是,也是一个痛苦的过程,因为有时候资料确实很少,而且有时候还是E文的,专业名词一大堆,我们根本没有办法想象工作量是多么的巨大.不过事情都是这样,你不懂他的时候他就像是巨山,但是一旦你理解他的时候,你才会感觉到原来他是那么的简单(从我的经验上来看,至少应该是这样的)。

好吧,闲话少说,我们就来开始我们的移植之旅把。

首先,我们需要准备的东西有uCGUI3.90,这个版本是大家现在用的比较多的,效率也比较高,别人都是这么评论的,至于其他版本的,我没有接触很多,所以不能过多评论。

uCGUI有三个文件夹,一个是tool,这个文件夹是用来使用一些uCgui的上位机程序,基本都是字体和模板查看之类的.在sample文件夹下面是已经别人帮你写好了很多有用的东西,像跟操作系统有关的GUI_X或者一些模板(后面我们会用到的自己定义的Demo),或者是gui配置.后面再一一详细叙说这个文件夹的功能。

在Start文件夹里面,这是我们最主要的文件夹。

里面就包含了uCGUI的源代码,uCGUI的作者把源代码放进vc里面进行编译了(当然,这是用标准C语言写的程序,所以我们可以放在任何C语言平台下编译而不会担心兼容性问题,这个uCGUI 在这方面做的算是完美了),所以,我们可以在vc平台下写界面,然后再把代码拷进我们的下位机编译器进行编译,这样子效率就会非常高了.(像51那时候写界面就是疯狂的一次一次的烧,真是纠结..).然后这里放的就是uCGUI的源代码了,在GUI文件夹下面.这则是每个文件夹的功能(参考uCGUI中文手册,ucgui。

stm32 UCGUI 完美移植

stm32 UCGUI 完美移植

1/6/stm32-ucgui.html About Links Invite RssHome / Archive Trip Share E-Factory Findpark Quickweibo Mr.YongLan here is siri ..五十将相寻死路,生不认魂,死不认尸。

UCGUI是一种嵌入式应用中的图形支持系统。

它设计用于为任何使用LCD图形显示的应用提供高效的独立于处理器及LCD控制器的图形用户接口,它适用单任务或是多任务系统环境, 并适用于任意LCD控制器和CPU下任何尺寸的真实显示或虚拟显示。

它的设计架构是模块化的,由不同的模块中的不同层组成,由一个LCD驱动层来包含所有对LCD的具体图形操作。

UCGUI可以在任何的CPU上运行,因为它是100%的标准C代码编写的。

类似程序还有国产的一个MINIGUI (/zhcn/),MiniGUI 是一个自由软件项目。

其目标是提供一个快速、稳定、跨操作系统的图形用户界面(GUI)支持系统,尤其是基于 Linux/uClinux、eCos 以及其他传统 RTOS(如 VxWorks、ThreadX、uC/OS-II、Nucle us 等)的实时嵌入式操作系统。

有机会尝试下,支持下国产,毕竟国内这样的公司不多。

这里移植的UCGUI3.90a版本,虽然已经有更新的版本,比如UCGUI3.98、甚至4.04版本。

但是目前来说只有这个版本的代码是最全的,包括了J PEG , MULTILAYER , MEMDEV ,AntiAlias等模块。

一直想尝试做一个数码相册,JEPG模块自然少不了,所以移植了这个版本。

UCGUI390a 下载整个移植过程,让LCD显示图案倒是没花多少时间,资料也比较多,但是在移植触摸屏的时候卡了好几天,然后又是 UCGUI 指针图标 移动有重影(LCD读取像素颜色函数有问题)。

总之移植是个累人的活首先需要保证你的LCD驱动和触摸屏驱动是有效的,如果你的LCD也是ili93xx 控制器 XPT2046控制器的触摸屏可以参考 stm32 驱动 TFT LCD stm32 驱动 触摸屏 两篇文章UCGUI的文件数量很大,主要用到UCGUI390a/Start/Config 和 UCGUI390a/Start/GUI两个文件夹下文件,不过文件数量也已经很多了 。

STM32平台的μC/GUI移植与图形界面设计

STM32平台的μC/GUI移植与图形界面设计

STM32平台的μC/GUI移植与图形界面设计罗富文;吴辉;康伟;杜文广【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2012(012)008【摘要】μC/GUI是一种专为嵌入式应用设计的通用图形接口软件。

本文详细介绍了μC/GUI的结构框架和基于STM32平台的μC/OS—Ⅱ上的μC/GUI移植过程,并在此基础上进行图形界面设计;阐述了μC/GUI的窗口管理机制,提出了实现μC/GUI中文小型字库的两种方法并采用存储设备解决了图形显示的闪烁问题。

%μC/GUI is a universal graphical interface software for the embedded application. The structural frame ofμC/GUI andμC/GUI transplant process inμC/OS-Ⅱ based on STM32 platform are introduced, and the graphical interface is designed, μC/GUI window man agement mechanism i s described, two methods are proposed to realizeμC/GUI Chinese small font, and flashing problem of graphical dis- play is solved using storage devices.【总页数】4页(P19-22)【作者】罗富文;吴辉;康伟;杜文广【作者单位】西安工程大学电子信息学院,西安710048;西安工程大学电子信息学院,西安710048;西安工程大学电子信息学院,西安710048;西安工程大学电子信息学院,西安710048【正文语种】中文【中图分类】TP274【相关文献】1.μC/GUI在STM32F103上的移植 [J], 杨洁雨;周泽满;徐海贤2.基于嵌入式STM32平台的μC/GUI人机交互界面设计 [J], 王宪伟;程广亮3.基于 STM32的μC/OS_II 与μC/GUI 整合移植与显示优化 [J], 杨立身;张安伟;王磊;刘康4.基于μC/GUI的嵌入式图形界面设计 [J], 刘滨;刘兵;赵艳华5.基于μC/GUI的嵌入式图形用户界面设计 [J], 冯智年;吴友宇因版权原因,仅展示原文概要,查看原文内容请购买。

ucGUI--STM32--移植经验总结

ucGUI--STM32--移植经验总结

单片机交流QQ群:166578859电子邮箱:jitao_yang@ 如果没有找到ucGUI没有提供你所使用的LCD驱动,看完本文章,定有大收获。

本教程是将ucGUI移植到STM32单片机。

LCD驱动器为HX8347。

为了教程有更大的通用性,LCD驱动程序未采用ucGUI官方提供。

编译环境为5.4。

本教程可作为其它单片机、LCD、编译环境的参考。

不足之处,敬请指出QQ:309223638单片机交流QQ群:166578859电子邮箱:jitao_yang@1解压“ucGUI-V3-90a----非常好用.rar”这个版本的优点:需要改动的地方少;编译时不会由于在Linux环境下编辑源代码,然后又拿回IAR环境编译造成大量“Warning[Pa050]:……”;LCD底层驱动获取方便,不依赖于ucGUI官方驱动。

顺次打开“uCGUI-V3-90a→UCGUI390a→Start”。

将Start文件夹下的Config和GUI 文件夹复制的自己所建立工程文件夹。

然后打开IAR,在Workspace中添加Config和GUI文件夹内容。

添加完后,如下图所示。

其中“FWLib”是我的工程中所需要的,属于多余项。

然后右击工程,打开Options,选择左侧的“C/C++Compiler”。

然后在右侧选择Preprocessor。

在“Additional include directories”下填写工程中Config和GUI文件夹路径。

Ex:$PROJ_DIR$\..\gui$PROJ_DIR$\..\gui\AntiAlias$PROJ_DIR$\..\gui\ConvertColor单片机交流QQ群:166578859电子邮箱:jitao_yang@ $PROJ_DIR$\..\gui\COnvertMono$PROJ_DIR$\..\gui\core$PROJ_DIR$\..\gui\Font$PROJ_DIR$\..\gui\JPEG$PROJ_DIR$\..\gui\LCDDriver$PROJ_DIR$\..\gui\MemDev$PROJ_DIR$\..\gui\MultiLayer$PROJ_DIR$\..\gui\Touch$PROJ_DIR$\..\gui\Widget$PROJ_DIR$\..\gui\WM$PROJ_DIR$\..\Config截图2配置GUIConf.hPS:一下配置,配置为“1”,启用;配置为“0”,不启用#define GUI_OS(0)/*是否加载操作系统*/#define GUI_SUPPORT_TOUCH(0)/*是否启用触屏支持*/#define GUI_SUPPORT_UNICODE(1)/*是否启用混合型ASCII/UNICODE编码*/ #define GUI_DEFAULT_FONT&GUI_Font8x16/*字体大小配置,参见手册*/ #define GUI_ALLOC_SIZE500/*应用于GUI的动态内存字节配置,不建议低于500;也不要配置太高,导致内存溢出*//***********************************************************************Configuration of available packages*/#define GUI_WINSUPPORT0/*窗口管理数据包支持*/#define GUI_SUPPORT_MEMDEV0/*存储设备支持*/#define GUI_SUPPORT_AA1/*抗锯齿。

基于STM32的μTenux嵌入式实时操作系统移植

基于STM32的μTenux嵌入式实时操作系统移植

任 意多 个 任务 任务优先级最多 255个 允 许同 优 先级 任 务
255十 任 务 不 允许 目 忧先 级 任 务
6种机 制 (包括 集 台 点端 口) 自s萜兜 许 任务 ,清 等 待 队歹!f
5种 机割 断箱只 允 许~ 个 消 息
支挣优先级继承和顶翌优先级协议 支持优先级顶矍协议
人 约5KB
大约 5KB 用户 区 起始 地址 用户 区 终止地 址 异常/中断 向量
表 起始 地 址
内 棱 数据类型 任 务管 理
同步 勒通 信 中断 管 理 时 问管 理 调 试和 跟 踪
内存 管 理
H l
 ̄C/OSII
所有对象都使用句柄操作
每种对象都有单独数据结构
卢 伟 李 春 莹 占雪梅 (郑州铁路职业技术学院电子工程 系,河南 郑州 450052)
摘 要 :随 着 嵌 入 式 系统 产 品 的 应 用 领 域 逐 渐 扩 大 ,嵌 入 式 实 时操 作 系统 也 得 到 了广 泛 的 应 用 。 通 过 移 植 嵌 入 式操 作 系 统 .微 处理 器 可 以 更好 地 管 理 内存 资 源 ,提 高 系统 的 实 时性 。主 要 基 于 ARM Cortex-M3 内核 的 STM32处 理 器 进行 嵌入 式 实 时操 作 系统  ̄Tenux的 移 植 ,并 详 细介 绍 了移 植 要 点 ,对 成 功 移 植后 的  ̄Tenux嵌 入 式操 作 系 统进 行 验 证
目前 市 场 上 的嵌 入 式 实 时 操 作 系 统 种 类 繁 多 ,且 各 有 所 长 。  ̄Tenux(读 作 micro—Te—nux)嵌 入 式 实 时 操 作 系统 是 一 个 完 全 免 费 开 源 的 实 时 操 作 系统 ,其 具 有 代 码 完 全 开 源 ,商 用 完 全 免 费 和 系 统 实 时 性 好 等特 点 , 随着 将 它 移 植 在 各 种 步 被 人 们 所 认 识 到 ,尤 其 在 ARM 微 处 理 器 上 操 作 系 统 移 植 领 域 FTenux将 会 更 加 被 人 们 所 认 可 。 当 前 应 用 最 广 泛 的嵌 入 式 操 作 系 统 I ̄C/OS Ⅱ 与  ̄,Tenux 操 作 系 统 的对 比如 表 1所 示 0。
