实验03 数据通路实验
实验三数据通路实验一、实验目的1、通过实验进一步熟悉运算器与存储器之间的数据通路的组成结构。
2、通过实验理解顺序节拍发生器的应用和设计方法。
3、通过实验理解系统总线的设计方法。
二、实验步骤1、打开已有的实验工程目录：“DATAPATH”。
通过双击目录中的Quartus II工程文件“DATAPATH.qpf”，利用Quartus II软件打开已经建好的实验工程。
图1打开Quartus II工程2、打开工程后，Quartus II软件的界面如图2所示。
在软件窗口的左边区域的“Project Navigator”列表栏中，选择“files”选项卡，我们可以看到列表栏中列出了这个工程中的设计文件。
本工程的设计文件说明在表1中列举出来。
表1工程设计文件说明表设计文件说明对应组件文件ALU.vhd VHDL设计文件，设计一个四位ALU ALU.bsfMEM.vhd VHDL设计文件，设计一个16*4的ROM存储器用来模拟主存MEM.bsfREG.vhd VHDL设计文件，设计一个带锁存和清零功能的四位寄存器REG.bsf PULSEGEN.vhd VHDL设计文件，设计一个顺序节拍发生器PULSEGEN.bsf DATAPATH.bdf数据通路设计文件其中，设计文件“DATAPATH.bdf”完成了基本功能，实验者首先对其进行验证，需要由实验者在原有设计基础上添加合理设计，完成数据通路时序控制的设计。
图2工程界面图3、如图3上所示，“数据通路”构建在DATAPATH.bdf的设计文件中，除去几个寄存器的脉冲信号，其它模块已经实现连接。
图3数据通路设计图数据通路是数据信号在各个寄存器和存储器之间的传输过程。
这里的设计文件模拟了最简单的数据通路模型。
图3中的“MEM”单元是一个用VHDL语言设计的16*4存储器，为了实验的简便，这里将它设计为ROM，而且从地址0000~1111依次存储的数据也是0~15（比如：地址为0011的存储单元存储的数据也是3）。
实验四预做实验报告

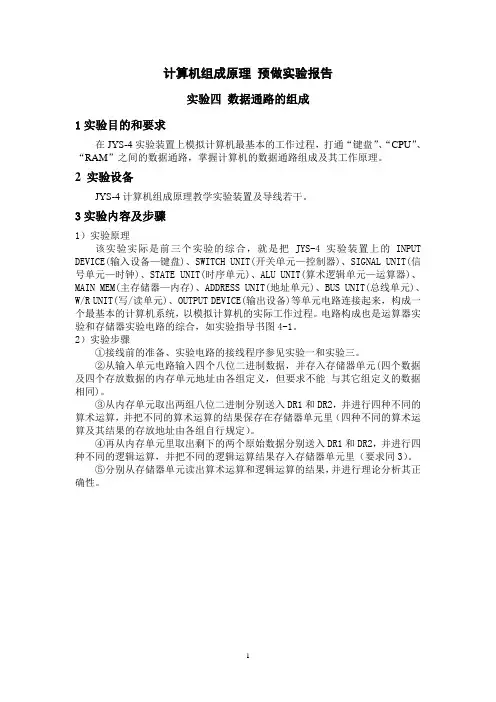

计算机组成原理预做实验报告实验四数据通路的组成1实验目的和要求在JYS-4实验装置上模拟计算机最基本的工作过程，打通“键盘”、“CPU”、“RAM”之间的数据通路，掌握计算机的数据通路组成及其工作原理。
2 实验设备JYS-4计算机组成原理教学实验装置及导线若干。
3实验内容及步骤1）实验原理该实验实际是前三个实验的综合，就是把JYS-4实验装置上的INPUT DEVICE(输入设备—键盘)、SWITCH UNIT(开关单元—控制器)、SIGNAL UNIT(信号单元—时钟)、STATE UNIT(时序单元)、ALU UNIT(算术逻辑单元—运算器)、MAIN MEM(主存储器—内存)、ADDRESS UNIT(地址单元)、BUS UNIT(总线单元)、W/R UNIT(写/读单元)、OUTPUT DEVICE(输出设备)等单元电路连接起来，构成一个最基本的计算机系统，以模拟计算机的实际工作过程。
电路构成也是运算器实验和存储器实验电路的综合，如实验指导书图4-1。
2）实验步骤①接线前的准备、实验电路的接线程序参见实验一和实验三。
②从输入单元电路输入四个八位二进制数据，并存入存储器单元(四个数据及四个存放数据的内存单元地址由各组定义，但要求不能与其它组定义的数据相同)。
③从内存单元取出两组八位二进制分别送入DR1和DR2，并进行四种不同的算术运算，并把不同的算术运算的结果保存在存储器单元里（四种不同的算术运算及其结果的存放地址由各组自行规定）。
④再从内存单元里取出剩下的两个原始数据分别送入DR1和DR2，并进行四种不同的逻辑运算，并把不同的逻辑运算结果存入存储器单元里（要求同3）。
⑤分别从存储器单元读出算术运算和逻辑运算的结果，并进行理论分析其正确性。
图4-1 JYS-4装置的数据通路组成原理数据通路实验数据记录表4 实验数据记录与分析数据通路实验数据记录表验证分析：实验结果与理论分析相符；5注意事项实验中， LDDR1与CE、LDDR2与WE分别共用一个控制开关，在上述两个实验分别做的时候，这两个开关要么用于产生LDDR1和LDDR2(做运算器实验时)这两个控制信号，要么用于产生CE和WE(做存储器实验时)这两个控制信号，所以是不矛盾的。
运算器数据通路实验报告
运算器数据通路实验设计报告学号：姓名：成绩：学号：姓名：成绩：总线、半导体静态存储器实验二、实验目的.1．熟悉函数功能发生器的功能、使用方法。
2．熟悉运算器的数据传送通路。
3．完成几种算逻运算操作，加深对运算器工作原理的理解。
三、实验原理运算器是计算机中对数据进行运算操作的重要部件，它的核心是ALU 函数功能发生器（由EPM7064S 构成），其次还要有存放操作数和运算的中间结果之寄存器以及传送数据的总线等部分。
选用不同的控制信号，运算器可以完成不同的运算功能。
1．函数功能发生器(ALU)的功能。
该函数功能发生器(ALU)，当输入为Aj、Bj，对应输出为Fj(j=0,1,2,3,4,5,6,7)，它可实现8 种不同的算术运算和逻辑算，而且通过对控制参数SEL2～SEL0S0 来选择。
2．数据传送通路实验电路方案实验方案框图见图2—5 所示。
图中SA、SB 为存放两个现行操作的缓冲寄存器，其中SA 兼作存放中间结果的累加器，并且可以通过SA 所连接的八个数据灯显示。
SA、SB 接收来自总线的数据信息送入ALU 进行算术或逻辑操作。
通过移位门将运算操作结果送到总线。
并且ALU 和总线之间需用三态门隔离(采用74LS245)。
1．按照实验电路方案框图，设计一个能完成下列八种补码运算指令的八位运算器。
该运算器实现的八种功能如表2—1 所示。
表2—1：2.根据运算器设计，选择所需元器件，画出实验电路的详细逻辑图，对开关，单脉冲等定义。
因为和上次实验类似，也是绝大多数的器件在“数据通路”中已安排好，只要控制各个控制点即可，除了开关组通过三态传输门(74LS245)的接法和实验一一样外，设置一个指令寄存器(IR)，用74LS573 担当IR。
通过八根连接线和“数据通路”中的八位总线连接起来。
存放ALU 的控制信息SEL2～SEL0。
为了便于观察IR 中内容，可以在IR 的输出端同时接上三个电平显示灯。
有的同学如用三个电平开关设置SEL2～SLE0。
实验三 数据通路总线实验
. .. .实验三数据通路(总线)实验一、实验目的（1）将双端口通用寄存器堆和双端口存储器模块联机；（2）进一步熟悉计算机的数据通路；（3）掌握数字逻辑电路中故障的一般规律，以及排除故障的一般原则和方法；（4）锻炼分析问题与解决问题的能力，在出现故障的情况下，独立分析故障现象，并排除故障。
二、实验电路图8示出了数据通路实验电路图，它是将双端口存储器实验模块和一个双端口通用寄存器堆模块（RF）连接在一起形成的。
双端口存储器的指令端口不参与本次实验。
通用寄存器堆连接运算器模块，本实验涉及其中的操作数寄存器DR2。
由于双端口存储器RAM是三态输出，因而可以将它直接连接到数据总线DBUS上。
此外，DBUS上还连接着双端口通用寄存器堆。
这样，写入存储器的数据可由通用寄存器提供，而从存储器RAM读出的数据也可送到通用寄存器堆保存。
双端口存储器RAM已在存储器原理实验中做过介绍，DR2运算器实验中使用过。
通用寄存器堆RF（U32）由一个ISP1016实现，功能上与两个4位的MC14580并联构成的寄存器堆类似。
RF含四个8位的通用寄存器R0、RI、R2、R3，带有一个写入端口和两个输出端口，从而可以同时写入一路数据，读出两路数据。
写入端口取名为WR端口，连接一个8位的暂存寄存器（U14）ER，这是一个74HC374。
输出端口取名为RS端口（B端口）、RD端口（A端口），连接运算器模块的两个操作数寄存器DR1、DR2。
RS端口（B端口）的数据输出还可通过一个8位的三态门RS0（U15）直接向DBUS输出。
双端口通用寄存器堆模块的控制信号中，RS1、RS0用于选择从RS端口（B 端口）读出的通用寄存器，RD1、RD0用于选择从RD端口（A端口）读出的通用寄存器。
而WR1、WR0则用于选择从WR端口写入的通用寄存器。
WRD是写入控制信号，当WRD=1时，在T2上升沿的时刻，将暂存寄存器ER中的数据写入通用寄存器堆中由WR1、WR0选中的寄存器；当WRD=0时，ER中的数据不写入通用寄存器中。
