KG316T时控开关定时设置
[专题]Z正泰KG316T时控开关使用说明

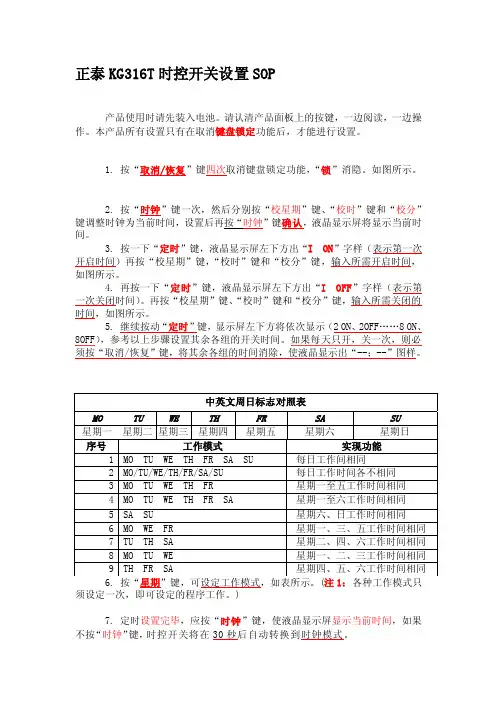

正泰KG316T时控开关设置SOP产品使用时请先装入电池。
请认清产品面板上的按键,一边阅读,一边操作。
本产品所有设置只有在取消键盘锁定功能后,才能进行设置。
1. 按“取消/恢复”键四次取消键盘锁定功能,“锁”消隐。
如图所示。
2. 按“时钟”键一次,然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间,设置后再按“时钟”键确认,液晶显示屏将显示当前时间。
3. 按一下“定时”键,液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键,“校时”键和“校分”键,输入所需开启时间,如图所示。
4. 再按一下“定时”键,液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。
再按“校星期”键、“校时”键和“校分”键,输入所需关闭的时间,如图所示。
5. 继续按动“定时”键,显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF),参考以上步骤设置其余各组的开关时间。
如果每天只开,关一次,则必须按“取消/恢复”键,将其余各组的时间消除,使液晶显示出“--;--”图样。
按“星期”键,可设定工作模式,如表所示。
须设定一次,即可设定的程序工作。
)7. 定时设置完毕,应按“时钟”键,使液晶显示屏显示当前时间,如果不按“时钟”键,时控开关将在30秒后自动转换到时钟模式。
8.正确接线,接通电源,面板上红灯亮;开关接通后,绿灯亮,输出端有220V电压输出。
9. 按动“自动/手动”键,可直接开、关电路。
要让开关自动动作时,应先按动此键将显示屏下方的箭头调到“关”位置,然后再将显示屏下方的箭头调到“自动”位置,这样时按开关才能按设定的时间工作,实现自动控制。
二、注意事项1. 本开关进线只能接交流220V电源,切勿接入其它电源。
2. 本产品采用1.5V高性能电池,自出厂之日起可保持1年的使用时间,超过该期限后请及时更换电池。
3. 电池更换时接箭头方向扣紧卡扣,并向外一拉,打开电池盖,按正确的方向更换电池后,应将电池盖扣紧盖好。
KG316T微电脑时控开关定时设置
KG316T微电脑时控开关定时设置
1.先检查时钟显示是否当前时间全都,如需重新校准,在按住“时钟”键的同时,分别按住“校星期”、“校时”、“校分”键,将时钟调到当前精确时间;
2.按一下“定时”键,显示屏左下方消失“1开”字样(表示第一次开启时间)。
然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式,再按“校时”、“校分”键,输入所需开启的时间;
3.再按一下“定时”键,显示屏左下方消失“1关”字样(表示第一次关闭时间),再按“校星期”、“校时”、“校分”键,输入所需关闭的日期(留意:关的日期肯定要与开的日期相对应)和时间;
4.连续按动“定时”键,显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”,参考步聚2、3设置以后各次开关时间;
5.假如每天不需设置10组开关,则必需按“取消/恢复”键,将多余各组的时间消退,使其在显示屏上显示“— —:— —”图样(不是00:00)
6.定时设置完毕后,应按“定时”键检查各次定时设定状况是否与实际状况全都,若不全都,请按校时、校分、校星期进行调整或重新设定;
7.检查完毕后,应按“时钟”键,使显示屏显示当前时间;
8.按“自动/手动”键,将显示屏下方的“▲”符号调到“自动”位置,此时,时空开光才能依据所设定的时间自动开、关电路。
如在使用过程中需
要临开、关电路,则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。
KG316T微电脑时控开关说明书
KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置!显示器上显示(星期一、5点正),按住“时钟键”不放的同时再按“星期键、时键、分键”,调整北京时间。
2.设定开关时间:步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同,每天不同,星期一至星期五相同,或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键,返回实际时间*如设定错误或聚消设定按(取消)键,再按一次恢复原来的设定*无设定时显示(--:--)3.检查:按(设定)键检查所设定的时间是否正确。
4.修改:请在该设定处按(取消)键,然后重量新设定该定时开关的时间及星期5.结束检查:按(时钟)结束检查及设定,显示时钟6.手动控制:按(手动)键,即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源,到夜里2点关闭电源,按以下操作2.调好时间后按一下“设定键”显示器上显示如图4,按住“时键”显示器显示如图5。
再按一下“设定键”显示器显示如图6,按住“时键”显示器显示如图7。
以上调整完再按一下“时钟键”显示器恢复显示北京时间。
再按“手动键”可以直接开或关闭电路,然后每天控制器按自动运行。
注意事项1.为防强电流下融点发热,接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源,切勿接到380VAC3.填订单时,希望电源电压,订制:24V、110V、380VAC4.控制器红灯亮有电进入,红绿灯同时亮开关有电输出5.设定的时间,不能交叉设定,应按时间的顺序设定KG316T微电脑时控开关说明书1,打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒,锁定显示标志“锁”。
KG316T-微电脑时控开关说明书-上海华琪
KG316T 微电脑时控开关说明书上海华琪操作说明显示屏左下角有个“a”符号,表示此时键盘处于锁定状态,时控开关不接受键盘上的一般性操作。
连按四下“取消/恢复”键,a符号消失,此时键盘处于开锁状态,可接受操作指令。
(注意,键盘30秒内无操作,时空开关将自动恢复锁定状态。
)1,在开锁状态下,按“校时”,“校星期”键,调整时钟至当前时间。
2,定时设置序号按键设定内容1 按“定时”键进入定时开设定(显示1on,表示第一次开的时间)2 按“校时”“校分”键设定开的时间3 按“校星期”键设定此次开的时间在一星期的某几天工作,及工作模式选择4 按“定时”键进入定时关设定(显示1off,表示第一次关的时间)5 按“校时”“校分”键设定关的时间6 按“校星期”键设定此次关的时间在一星期的某几天工作,一般情况要与开的时间对应7 重复1-6 设定其余2on、2off……8on、8off的开关时间(若不需要定时,则使其显示“––:––)8 按“时钟”键结束定时设定,回到时钟运行状态。
9 按“手动/自动”使开关标志“▼”指向开关当前控制状态(开或关)再调到自动状态。
★如设定错误或取消定时,则按“取消/恢复”键,使其显示““––:––”(表示没有定时程序,非“00:00”,再按一次则恢复原来设定。
★工作模式:每日相同,每日不同,一三五,二四六日,一二三,四五六,一二三四五,一二三四五六。
★设定了开的时间,就一定要有关的时间与其相对应。
3、检查:按定时键,检查所设定的时间是否正确。
4、修改:发现定时设定错误,先按定时键调至该次定时时间,按“取消/恢复”键消除,再按“校时”“校分”“校星期”键重新设定。
5、结束检查:按时钟健,结束定时设置,回到时钟运行状态。
欢迎下载,谢谢观看!资料仅供参考学习。
KG316T微电脑时控路灯开关设置方法200061106(20080930实际)
KG316T微电脑时控路灯开关使用说明--20061106(20080930实际操作) 面板按键/恢复(键)/手动(键)键): CLOCKL时钟(键)操作说明1、显示屏左下角在有一”a”符号,表示此时键盘处于锁定状态,时控开关不接受键盘上的一般性操作,,”a”符号消失,此时键盘处于开锁状态,可接受操作指令。
电脑预约开灯时间设置方法一:1、键盘开锁:,”a”符号消失,此时键盘处于开锁状态。
2在开锁状态下,按”校时”.”校分”.”校星期”键调整时钟至当前时间及星期。
3、电脑预约每天设置一次开启、关闭时间的设置方法:在开锁状态下--①设定第一次开启时间:, 液晶显示出现1ON ,, 输入第一次开启时间。
每天设置同一时MO TU WE TH FR SA SU”。
②设定第一次关闭时间: , 液晶显示出现1OFF, 再每天设置同一时间关闭, MO TU WE TH FR SA SU”。
③,④,回到时钟运行状态,显示北京时间。
4、注意事项:1)、如原来后, 将2ON、2OFF⋯⋯6ON、6OFF 的储存时间消除, 使液晶上显示图样。
如设定错误或取消定时,则按“取消恢复”键,使其显示“--:--”“00:00”),再按一次则恢复原来的设定。
2)工作模式:每日相同:显示“MO TU WE TH FR SA SU”。
每日不同:一三五、二四六、六日、一二三、四五六、一二三四五、一二三四五六。
3,,使,使4)A、单独修改开灯时间:,”a”符号消失,此时键盘处于开锁状态。
, 液晶显示出现1ON , ,结束定时设定,回到时钟运行状态,B、单独修改关灯时间:,”a”符号消失,此时键盘处于开锁状态。
,液晶显示出现1ON , , 结束定时设定,回到时钟运行状态,C、单独校正时间:,此时键盘处于开锁状态。
, 输入标结束定时设定,回到时钟运行状态,显示北京时间。
D、2ON00:00路灯误动作,如有,2ON、2OFF⋯⋯6ON、6OFF将2ON、2OFF⋯⋯6、6OFF的储存时间消除, 使液晶上显示结束定时设定,回到时钟运行状态,显示北京时间。

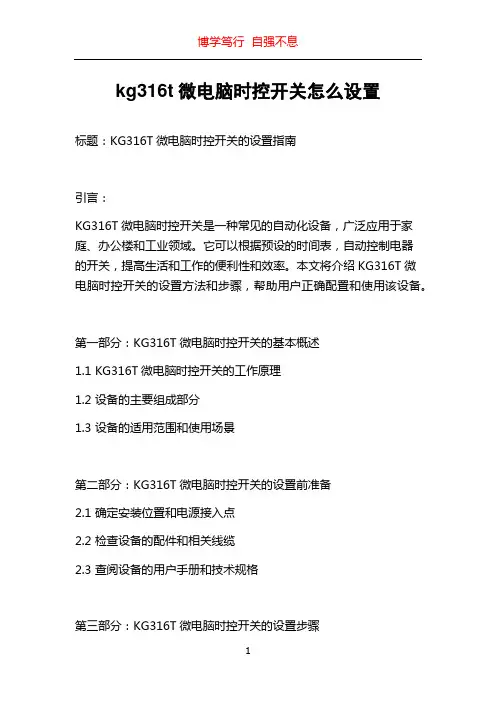

kg316t微电脑时控开关怎么设置
kg316t微电脑时控开关怎么设置标题:KG316T微电脑时控开关的设置指南引言:KG316T微电脑时控开关是一种常见的自动化设备,广泛应用于家庭、办公楼和工业领域。
它可以根据预设的时间表,自动控制电器的开关,提高生活和工作的便利性和效率。
本文将介绍KG316T微电脑时控开关的设置方法和步骤,帮助用户正确配置和使用该设备。
第一部分:KG316T微电脑时控开关的基本概述1.1 KG316T微电脑时控开关的工作原理1.2 设备的主要组成部分1.3 设备的适用范围和使用场景第二部分:KG316T微电脑时控开关的设置前准备2.1 确定安装位置和电源接入点2.2 检查设备的配件和相关线缆2.3 查阅设备的用户手册和技术规格第三部分:KG316T微电脑时控开关的设置步骤3.1 连接电源和设备3.1.1 将设备连接到电源3.1.2 检查设备的电源连接是否稳定3.2 设置时间和日期3.2.1 进入设置模式3.2.2 调节年、月、日、时、分和秒3.2.3 确认并保存设置3.3 设置开关时间表3.3.1 进入时间表设置模式3.3.2 输入开关时间和动作3.3.3 确认并保存时间表设置3.4 设置其他功能和参数3.4.1 设置定时开关的重复模式3.4.2 设置延时开关3.4.3 设置定时周期3.4.4 设置定时亮度控制3.4.5 其他可选设置第四部分:KG316T微电脑时控开关的使用注意事项4.1 定期检查设备的电源线和连接器4.2 避免过度负荷和过流4.3 执行用户手册中的安全操作指南4.4 使用恰当的保护措施来防止电器设备的损坏结论:KG316T微电脑时控开关的正确设置对于正常使用和优化电器设备的效能非常重要。
本文概述了设备的基本概述、设置前准备、设置步骤和使用注意事项,希望能够帮助用户正确配置和使用KG316T微电脑时控开关,提高生活和工作的便利性和效率。
如有其它问题,请查阅设备的用户手册或咨询相关专业人士。
德力西微电脑时控开关KG316T怎么设置怎么调
德力西微电脑时控开关KG316T怎么设置怎么调?一、怎么解锁
连按4次[取消、恢复]解锁
二、怎么设置时间
解锁状态下,出厂时时控开关已经设定好时间,如果需要自己设置时间,按“校时”则可调整小时,按“校分”则可调整分钟,按“校星期”则可调整当前是星期几,然后按“星期”可以设置星期,系统默认是24小时制,时控定时精确到分钟
三、怎么设置几点开几点关
德力西这款时控开关最多可以设置16个时段的开和关,即每天可以设置16个时间段的开关。
设定第一个时段的开启时间:按一下“定时”按钮,液晶显示屏显示上图所示,出现“1开”字样,再按“时”和“分”即可设定几点几分开启。
设定第一个时段的关闭时间:再按一下“定时”按钮,液晶显示屏显示上图所示,出现“1关”字样,再按“时”和“分”即可设定几点几分关闭。
以此类推,如果要设置第二个、第三个等时段,继续按“定时”按钮,液晶显示屏将显示“2开”、“2关”、“3开”、“3关”等字样,依次设置开启时间点和关闭时间点即可。
按“定时”按钮,再按“星期”按钮,即可设置一周之内哪天按照设置的时间开启和关闭。
四、如何取消已经设置的时间段
如果想取消某一个设定好的时间段,只需要按“定时”按钮,当出现自己所需要取消的时间点时,按“取消/恢复”按钮即可取消。
定时开关设置好之后,按一次“时钟”按钮即可显示当前时间,若不按也可以,大约10秒钟之后会默认回到当前时间界面。
五、时控开关通电时的状态
时控开关接上电源时,面板上面绿灯亮表示电路有电,红绿灯同时亮表示开关接通。
六、如何设置手动起动,而不是自动起动
在解锁状态下,按“自动/手动”按钮,即可在手动和自动上面切换,只需对应的文字调到相应的位置即可。
KG316T时控开关定时设置
F o r p e s n a u s e o n y s u d y a n d r e s a c h n o f r c m me r c a u s eF o r p e s n a u s e o n y s u d y a n d r e s a c h n o f r c m me r c a u s eKG316T时控开关定时设置KG316T时控开关调校时钟:按住“时钟”,同时按“时、分、星期”键可调校时钟、星期。
定时设置步骤如下:步骤按键设定项目1 KG316T按“定时” 进入第1组定时开的设定(显示|开)2 KG316T按“星期、时、分” 设定开启时间(星期、时、分)3 KG316T按“定时” 进入第1组定时开关的设定(显示|关)4 KG316T按“星期、时、分” 设定关的时间(星期、时、分)5 KG316T重复“1、2、3、4”步骤可设定2-10组开关的时间6 KG316T时控开关重复按“定时” 检查各组开关时间和星期是否与要求的一样,如果不正确,还应重复步骤2、47 TKG316T时控开关按“自动/手动” 请根据当前时钟时间在设定的自控时间里处于开或关,确定开关符号从“开”调到“自动”或从“关”调到“自动”。
8 KG316T时控开关按“时钟” 结束时间设定进入时钟显示状态。
* KG316T时控开关注意:如不需要设定10组,把多余的组数用[取消/恢复]键取消,显示“--:-- ”即表示消除,若再按一次[取消/恢复]键可恢复消除前的原有时间设定。
*KG316T时控开关检查:连续按[定时]键检查每一组所设定的时间、星期是否正确。
* KG316T时控开关修改:按[定时]键至需修改的定时组,按[取消/恢复]键消除当前设置,然后可按定时设置有关步骤重新设定该组开关时间(星期、时、分)。
*KG316T时控开关手动控制:按[手动/自动]键可直接开、关电源,在“开”状态时,一直开;在“关”状态时,一直关;在“自动”状态时,自动执行已设定的时间程序。
KG316T微电脑时控开关操作说明
操作说明定时设置◆1、先检查时钟显示是否与当前时间一致,如需重新准,按住“时钟”键的同时,查看显示屏所显示的时间是否与当前时间一样。
分别按住“校星期”、“校时”、“校分”键,将时钟调到当前时间;◆2、按一下“定时”键,显示屏左下方出现“1开”字样(表示第一次开启时间)。
然后按“校星期”选择五天工作制、每日相同、每日不同的工作模式,再按“校时”、“校分”键,输入所需开启的时间;◆3、再按一下“定时”键,显示屏左下方出现“1关”字样(表示第一关闭时间),再按“校星期”、“校时”、“校分”键,输入所需关闭的日期和时间;◆4、继续按动“定时”键,显示屏左下方将依次显示“2开、2关、3开、3关、……、10开、10关”,参考步骤2、3设置以后各次开关时间。
◆5、如果每天不需设置10组开关,,则必须按“取消/恢复”键,将多余各组的时间消除,使其在显示屏上显示“--:--”图样(不是00:00);◆6、定时设置完毕后,应按“时钟”键,使显示屏显示当前时间;◆7、按“自动/手动”键,将显示下方的“”符号调到“自动”位置,此时,时控开关才能根据所设定的时间自动开、关电路。
如在使用过程中需要临时开、关电路,则只需按“自动/手动”键将“”符号调到相应的“开”或“关”的位置。
■例1:某电器需每天19:00通电,次日08:00断电。
A、按照步骤1、2,使显示屏显示如图1a所示。
B、按照步骤3,使显示屏显示如图1b所示。
C、按照步骤5,使以后各组“2ON、2OFF、……、10ON、10OFF”的时间在显示屏上显示为“--:--”。
D、重复按“定时”键,检查各组开关时间是否与要求的一样,如不正确,还应重复A-C。
E、按照步骤6、7,将“”符号调到“自动”位置。
图1a 图1b■例2:某电器需要每星期一至星期五上午9:30通电,下午4:30断电。
按上述A-E的方法使显示屏分别显示如图2a、2b。
图2a 图2b当您认为有故障时◆如果本开关某一天该开的时间没开,或者开了以后到关的时间还没关,那可能是因为作定时设置的星期没调对,请按照定时设置中介绍的方法检查或重调。
德力西KG316T微电脑时控开关说明手册
3.4 额定发热电流 Ith :10A;
为 PT16-00,10A 的熔断器,基本保护类型“ 1”型协调
3.5 额定控制电源电压 Us:AC50/60HZ;220V/380V;
配合,即时控开关在短路条件下不应对人及设备引起危
3.6 污染等级: 3;
害,在未修理或更换零件前,不得继续使用。在选用不
3.7 外壳防护等级: IP50;
种家用电器。 1.2 型号定义
KG316T-□ 额定电源电压 : 见 3.5
时控
设计序号 开关
1.3 正常工作条件及安装条件 1.3.1 使用环境:海拔不超过 2000 米;周围环境温度 +40 摄氏度——- 5 摄氏度;额定控制电源电压变化范围为 85%—— 110%额定电压;在无严重震动和爆炸危险的介质 中,且介质中无足以腐蚀金属和破坏金属和绝缘体与灰
尘;在雨雪侵蚀不到的地方。 二.结构特性
本时控开关采用八位微处理器芯片。 直接封装在 PCB 板上,外围使用贴片元件、表面安装 LCD液晶显示屏,
大功率继电器输出;电池可更换。 三.技术特性
精品 doc
3.1 额定绝缘电压 Ui :380V;
3.12 最长控制时间: 168 小时,最短时间 1 分钟;
时键、校分键”,输入第一次关闭时间。
开关自动时,应先按“自动 / 手动”键,将显示屏下方的
5.4 继续按动“定时”键,液晶显示屏左下方将显示“ 2 “▼”符号调到“关”的位置,然后按下此键调到“自
开、2 关、 3 开、3 关、 ........ 、10 开、 10 关”,参考 动”位置。例如控制器每天下晚上 18:30 自动开启,按
54继续按动定时键液晶显示屏左下方将显示10开10关参考设置以后各次开关时间如果每天只开关一次则必须按取消10开10关存储时间消除使液晶屏幕上显示
KG316T-微电脑时控开关说明书-上海民熔
KG316T 微电脑时控开关说明书 上海民熔显示屏左下角有个“ a ”符号,表示此时键盘处于锁定状态,民熔时控开关不接受键盘上的一般性操作。
连按四下民熔时控开关的“取消 /恢复”键, a 符号消失,此时键盘处于开锁状态,可接受操作指令。
(注意,键盘 30 秒内无操作,时空开关将自动恢复锁定状态。
)1, 在开锁状态下,按“校时” ,“校星期”键,调整时钟至当前时间。
2,民熔定时设置序号 按键 设定内容1 按民熔时控开关的“定时”键进入定时开设定(显示 1on,表示第一次开的时间)2 按民熔时控开关的“校时”“校分”键 设定开的时间3 按民熔时控开关的“校星期”键 设定此次开的时间在一星期的某几天工作,及工作模式选择4 按“定时”键 进入定时关设定(显示 1off,表示第一次关的时间)5 按“校时”“校分”键 设定关的时间6 按民熔时控开关的“校星期”键 设定此次关的时间在一星期的某几天工作,一般情况要与开的时间对应7 重复 1-6 设定其余 2on 、2off8on 、8off的开关时间(若不需要定时,则使其显示“––:––)8 按民熔时控开关的“时钟”键结束定时设定,回到时钟运行状态。
9 按“手动/自动”使开关标志“▼”指向开关当前控制状态(开或关)再调到自动状态。
★如设定错误或取消定时,则按民熔时控开关的“取消/ 恢复”键,使其显示““––:––”(表示没有定时程序,非“00:00”,再按一次则恢复原来设定。
★ 工作模式:每日相同,每日不同,一三五,二四六日,一二三,四五六,一二三四五,一二三四五六。
.★ 设定了开的时间,就一定要有关的时间与其相对应。
3、检查:按民熔时控开关的定时键,检查所设定的时间是否正确。
4、修改:发现定时设定错误,先按定时键调至该次定时时间,按“取消/恢复”键消除,再按“校时”“校分”“校星期”键重新设定。
5、结束检查:按民熔时控开关的时钟健,结束定时设置,回到时钟运行状态。
正泰KG316T微电脑时控开关使用说明
正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz(或60Hz),额定控制电源电压至220V,额定工作电流3A的自动控制电路中,作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池,电池盖方向为电池正极。
用户阅读本说明书时,请认清产品面板上的按键,一边阅读,一边操作。
本产品所有设置只有在取消键盘锁定功能后,才能进行。
本说明书以8开8关为例,10、12、16组开关可参考设置。
1.按“取消/恢复”键四次取消键盘锁定功能,“锁”消隐.如图2.按“时钟”键一次,然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间,设置后再按“时钟”键确认,液晶显示屏将显示当前时间。
3.按一下“定时”键,液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键,“校时”键和“校分”键,输入所需开启时间,如图所示4.再按一下“定时”键,液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。
再按“校星期”键、“校时”键和“校分”键,输入所需关闭的时间,如图所示。
5.继续按动“定时”键,显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF),参考以上步骤设置其余各组的开关时间。
如果每天只开,关一次,则必须按“取消/恢复”键,将其余各组的时间消除,使液晶显示出“--;--6.按“星期”键,可设定工作模式,如表所示Array 7.定时设置完毕,应按“时钟”键,使液晶显示屏显示当前时间,如果不按“时钟”键,时控开关将在30秒后自动转换到时钟模式。
8.按接线图正确接线,接通电源,面板上红灯亮;开关接通后,绿灯亮,输出端有220V电压输出。
9.按动“自动/手动”键,可直接开、关电路。
要让开关自动动作时,应先按动此键将显示屏下方的箭头调到“关”位置,然后再将显示屏下方的箭头调到“自动”位置,这样时按开关才能按设定的时间工作,实现自动控制。
KG316T时控开关使用说明
用途及适用范围适用于交流50Hz(或60Hz),额定控制电源电压至220V,额定工作电流3A的自动控制电路中,作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池,电池盖方向为电池正极。
用户阅读本说明书时,请认清产品面板上的按键,一边阅读,一边操作。
本产品所有设置只有在取消键盘锁定功能后,才能进行。
本说明书以8开8关为例,10、12、16组开关可参考设置。
1.按“取消/恢复”键四次取消键盘锁定功能,“锁”消隐.如图2.按“时钟”键一次,然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间,设置后再按“时钟”键确认,液晶显示屏将显示当前时间。
3.按一下“定时”键,液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键,“校时”键和“校分”键,输入所需开启时间,如图所示4.再按一下“定时”键,液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。
再按“校星期”键、“校时”键和“校分”键,输入所需关闭的时间,如图5.继续按动“定时”键,显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF),参考以上步骤设置其余各组的开关时间。
如果每天只开,关一次,则必须按“取消/恢复”键,将其余各组的时间消除,使液晶显示出“--;--”图样,如图所示。
6.按“星期”键,可设定工作模式,如表所示置完毕,应按“时钟”键,使液晶显示屏显示当前时间,如果不按“时钟”键,时控开关将在30秒后自动转换到时钟模式。
8.按接线图正确接线,接通电源,面板上红灯亮;开关接通后,绿灯亮,输出端有220V电压输出。
9.按动“自动/手动”键,可直接开、关电路。
要让开关自动动作时,应先按动此键将显示屏下方的箭头调到“关”位置,然后再将显示屏下方的箭头调到“自动”位置,这样时按开关才能按设定的时间工作,实现自动控制。
注意事项1.本开关进线只能接交流220V电源,切勿接入其它电源。
正泰kg316t微电脑时控开关设置与使用
KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。
应在天暗时用定时自动打开,半夜时用定时自动关闭。
这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关,高精度,工业级芯片,强抗干扰。
特性型号KG316T电源电压220VAC 50-60HZ ±15%内部电池电压3.6VDC电力消耗约1.5VA控制输出25A 250VAC(阻性负载)显示输出LCD显示走时误差小于1秒/天开关次数日/周循环12次开关环境温度-25℃至60℃环境湿度45至85%RH机械寿命最少3000,000次重量、尺寸约410克,120×74×52mm安装方式装置式中英文周日标志对照表MO TU WE TH FR SA SU星期一星期二星期三星期四星期五星期六星期日接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置!显示器上显示(星期一、5点正),按住“时钟键”不放的同时再按“星期键、时键、分键”,调整北京时间。
2.设定开关时间:步骤按键设定项目1 按(手动) 使显示器的短横线在自动位置2 按(设定) 进入定时开设定(显示1ON)3 按(星期) 设定每天相同,每天不同,星期一至星期五相同,或星期六至星期日相同4 按(时)(分) 设定开的时间5 按(设定) 进入定时关设定(显示1OFF)6 按(时)(分) 设定关的时间7 重复2-6 设定第2-12次开关的时间8 按(时钟) 结束时间设定*如不需12个开关定时按(时钟)键,返回实际时间*如设定错误或取消设定请按(取消)键,再按一次恢复原来的设定*无设定时显示(--:--)3.检查:按(设定)键检查所设定的时间是否正确。
KG316T微电脑时控开关说明书
KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置!显示器上显示(星期一、5点正),按住“时钟键”不放的同时再按“星期键、时键、分键”,调整北京时间。
2.设定开关时间:步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同,每天不同,星期一至星期五相同,或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键,返回实际时间*如设定错误或聚消设定按(取消)键,再按一次恢复原来的设定*无设定时显示(--:--)3.检查:按(设定)键检查所设定的时间是否正确。
4.修改:请在该设定处按(取消)键,然后重量新设定该定时开关的时间及星期5.结束检查:按(时钟)结束检查及设定,显示时钟6.手动控制:按(手动)键,即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源,到夜里2点关闭电源,按以下操作2.调好时间后按一下“设定键”显示器上显示如图4,按住“时键”显示器显示如图5。
再按一下“设定键”显示器显示如图6,按住“时键”显示器显示如图7。
以上调整完再按一下“时钟键”显示器恢复显示北京时间。
再按“手动键”可以直接开或关闭电路,然后每天控制器按自动运行。
注意事项1.为防强电流下融点发热,接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源,切勿接到380VAC3.填订单时,希望电源电压,订制:24V、110V、380VAC4.控制器红灯亮有电进入,红绿灯同时亮开关有电输出5.设定的时间,不能交叉设定,应按时间的顺序设定.KG316T微电脑时控开关说明书1,打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒,锁定显示标志“锁”。
KG316T定时器说明书
KG316T微电脑时控开关说明书一解锁(进入设定界面必须先解锁)按 4下“恢复/取消键”,进行解锁(显示屏左边的字母“a”消失即为解锁状态)二解锁后,可以对以下4点进行逐个设定,设定不分先后顺序1. 设定系统时间:a,设定系统的“时”。
按住“时钟”健不放,同时按下“校时”健,两个键按完后松开,再按“校时”进行24小时的数字切换,设定好准确的北京时间“时|”后,按“时钟”键完成设定。
b,设定系统的“分”。
按住“时钟”健不放,同时按下“校分”健,两个键按完后松开,再按“校分”进行0-59分的数字切换,设定好准确的北京时间“分|”后,按“时钟”键完成设定。
c,设定系统的“星期”。
按住“时钟”健不放,同时按下“校星期”健,两个键按完后松开,再按“校星期”进行星期一到星期天的切换,设定好当天的星期后,按“时钟”键完成设定。
2.设定定时器的开启和关闭时间,系统共有12个时间段可以调整,我们一般使用前面第一段,设定步骤如下:a 按一下“定时”键,出现 1 NO 00 :00 提示,再按“校时”进行24小时的数字切换,设定“时”后,按“校分”进行“分”时设定,设定好自己需要送电的时后,按“时钟”键完成第一段开启的时间设定,进入1 OFF 00 :00 界面备注: 1 NO 00 :00 代表第一段时间开 1 OFF 00 :00 代表第一段时间关b 完成第一段开的时间设定后,出现 1 OFF 00 :00 提示框,再按“校时”进行24小时的数字切换,设定好“时”后,按“校分”进行“分”时调整,设定好自己需要断电的时后,按“时钟”键完成第一段断电的时间设定,只需要一个时间段的时候,以上设定完成后,按“时钟”结束设定,如要继续多时间断,按“定时”间继续设定,依次类推。
3. 星期定时设定有固定的休息日期时,可以选择某个星期的一天或者多天,让设备全天处于断电状态,设定步骤如下:按一下“定时”键,根据显示框上面的提示,按“校星期”进行切换。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
KG316T 时控开关定时设置
KG316T 时控开关调校时钟:按住“时钟”,同时按“时、分、星期”键可调校时钟、星期。
定时设置步骤如下:
步骤按键设定项目
1 KG316T 按“定时”进入第 1 组定时开的设定(显示|开)
2 KG316T 按“星期、时、分”设定开启时间(星期、时、分)
3 KG316T 按“定时”进入第 1 组定时开关的设定(显示|关)
4 KG316T 按“星期、时、分”设定关的时间(星期、时、分)
5 KG316T 重复“1、2、3、4”步骤可设定2-10 组开关的时间
6 KG316T 时控开关重复按“定时”检查各组开关时间和星期是否与要求的一样,如果不正确,还
应重复步骤2、4
7 TKG316T 时控开关按“自动/手动”请根据当前时钟时间在设定的自控时间里处于开或关,确定
开关符号从“开”调到“自动”或从“关”调到“自动”。
8 KG316T 时控开关按“时钟”结束时间设定进入时钟显示状态。
* KG316T 时控开关注意:如不需要设定10 组,把多余的组数用[取消/恢复]键取消,显示“--:--”即表示消除,若再按一次[取消/恢复]键可恢复消除前的原有时间设定。
*KG316T 时控开关检查:连续按[定时]键检查每一组所设定的时间、星期是否正确。
* KG316T 时控开关修改:按[定时]键至需修改的定时组,按[取消/恢复]键消除当前设置,然
后可
按定时设置有关步骤重新设定该组开关时间(星期、时、分)。
*KG316T 时控开关手动控制:按[手动/自动]键可直接开、关电源,在“开”状态时,一直开;在
“关”状态时,一直关;在“自动”状态时,自动执行已设定的时间程序。
* KG316T 时控开关在非“时钟显示”状态下,按[时钟]键或30 秒未按任何键,保存当前设置可恢
复到时钟显示状态。
* KG316T 时控开关如需日控循环,请务必将定时时间(开和关)均设置
在星期全显状态。
KG316T 时控开关。
