USB接线方法和改接耳机插头方法(附图)
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
最新35毫米耳机插座插头的结构和接线方式
35毫米耳机插座插头的结构和接线方式3.5毫米耳机插座插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON 都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
usb接线法
像微星845 Ultra VER：1主板，虽然使用的也是十针双排接法，但两组USB接法相反，并且使用了双地线。
■VCC ■DATA－ ■DATA＋ ■GND ■GND
■GND ■GND ■DATA＋ ■DATA－ ■VCC
微星815E PRO
■VCC ■DATA－ ■DATA＋ ■GND ■NC
如果还不放心，我们还可以继续判断电源正。因为USB使用的+5V电源，是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的，只要测量有哪根针与ATX电源的红或紫导通就可以了。
一些高档主板的USB供电不是直接由电源提供的，而是通过功率电源管按制USB供电当故障发生时切断对外设供电，或者使用限流IC把USB接口的输出电流限定为500MA。我们可以通过观察PCB板上线路连接来判断电源正的接法；也可以通过使用万用表的电阻档测量，与USB接口相连的保险电阻或控制电源管导通的插针，就是USB接口的正极。
■VCC ■DATA－ ■DATA＋ □NUL ■GND
■VCC ■DATA－ ■DATA＋ □NUL ■GND
3、九针双排
这种前置USB接口最常见，大多数主板都使用这种接口，有的还带有插槽来限位。如：精英P6IEA，INTEL D845GLVA主板，L4IBMGL2(REV：1.0B)，精英865PE-A(REV：2.0)，捷波P4X400DA主板，捷波JP4MFM。
■NC ■GND ■DATA＋ ■DATA－ ■VCC
5、十五针双排
这种接口不多见，见于佰钰P4X266(PR22－S)，硕泰克SL－65KV2主板上面，虽然插针多，但USB接口也只是两个，多余的上面一排都是地线，是为了减少USB线间的干扰，提高工作性能设计的。
电脑各种主板USB接线方法图解
电脑各种主板USB接线方法图解主板USB管脚接口大全一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DAT A1-■VCC■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
接插件 耳机插座 USB DC电源输入插座 串口母口
关键字：接插件耳机插座 USB DC电源输入插座串口母口这篇文章集合了包括：耳机插座，DC电源输入插座，USB B型母头，DB9 串口母口插座，SD卡插座的尺寸和管脚资料。
是一篇实用性很强的技术文。
以下是正文部分：工程师画PCB的时候，难免会遇到一些连接器件，在中国，由于一些原因，很多时候，这些连接器件很难像国外那样，能向厂家索要机械尺寸文档，所以很多时候，都需要手拿游标卡尺去量。
这样就造成，一来我们不知道连接器的管脚接线，很容易连接错误；二来自己测量的，总有误差，最后画出来的PCB接插件按不上去。
接插件的标准化与否和尺寸标准图是否完全，我看这就是中国与国外的差距之一。
不单在芯片方面，而是在这些细节方面我们做得也不好。
耳机插座尺寸这是我们在电子市场上买到的3.5mm立体声耳机插座。
它的机械尺寸如下：从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应尺寸图。
一般来说耳机采用3段式的插头，插头直径一般有3.5mm和2.5mm，不同直径的插头对应不同直径孔的耳机插座，所以“公”和“母”要对应.根据三段式的耳机插头的接线，就可以确定耳机插座的连接：1 脚接地，2脚接右声道（Right），5脚接左声道（Left）。
在耳机接头没插入插座的时候，2脚和3脚，4脚和5脚是接在一起的，而一旦接头插入插座的时候，2脚和3脚，4脚和5脚会分开。
所以从系统可靠性的角度来说，3脚和4脚应该接地，这样的话，耳机没插的时候，左右声道输入接地，系统输入为0。
很多时候，我们都会把不用的3脚4脚悬空，那么2脚和5脚也是悬空的,这样带来的风险就是，万一会从外界串入一个大电流，会从2脚和5脚传到板子上，从而会烧毁芯片。
本耳机插座的尺寸图：/Upload/2010/4/7/cd62f3f2-81e3-4a3e-b394-dc4 583c8af26.rar耳机接头除了有三段式之外，还有四段式，四段式比三段式加多了一个话筒/接听键，国标（大部分手机）从头到尾（尾巴是有线那边）的定义是：左声道、右声道、MIC、地。

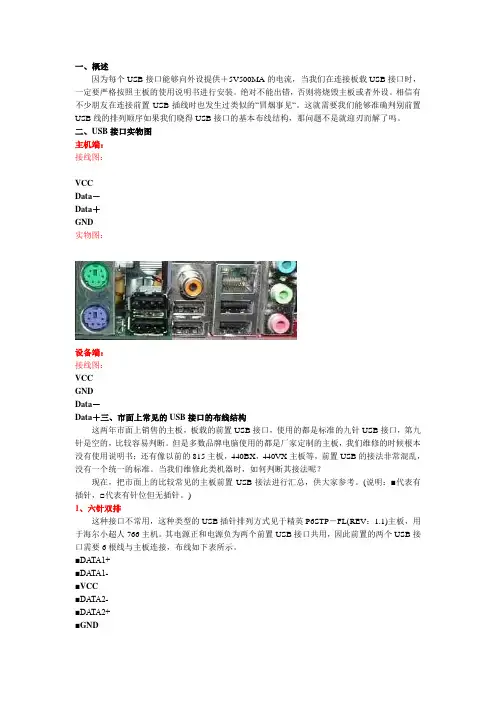

usb接线详解
一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX 芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
主板开关USB音频等接口接线图
第一类：8针型
该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第三类：1பைடு நூலகம்针型
采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：
一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两个前置USB同时连接USB设备的话，会出现其中一个不能正常使用的情况，这属于该主板的Bug，两个前置USB单独使用还是正常的。
§机箱前置音频接线的定义
通常情况下，红线：MIC接入、白线或绿线：左右声道、黑线：接地，另外，有一根橙线或红线为MIC提供电源。机箱厂商为了使音频接线通用于各种音频接口的主板，将信号线分散设计并作以标识，但这是极少数，大多数的音频线都做到了一个模块上，便于接线。
§普通主板前置音频针的定义
第一类：10针型（其中一针空位），10针型中包含以下三种定义方式。
4——No pin
5——LINE OUT FR（右声道前置音频输出）
6——LINE OUT RR（右声道后置音频输出）
7——NO pin
8——NO pin
9——LINE OUT FL（左声道前置音频输出）
10——LINE OUT RL（做声道后置音频输出）
在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。
耳机插头及插座的接法
3、5毫米耳机插座插头得结构与接线方式一、3、5毫米前置音频插座得结构根据英特尔关于AC97前置音频接口得规范,机箱得前置音频面板采用两种3.5毫米微型插座:1开关型得,2无开关型得,见下图:开关型得2与3,4与5端就是两个开关,当没有插头插入时,2与3,4与5端就是连通得,当插头插入时2与3,4与5端断开。
无开关得就就是没有3,4两个开关端。
3、5毫米插头一般可分为三芯与二芯两种,如下图:二芯插头一般用于麦克,三芯插头一般用于立体声音耳机(有源音箱)。
现在二芯插头很少,所以麦克也用三芯插头。
耳机与麦克插头得接线定义如下图:麦克、耳机插头得接线如下图:采用三芯得麦克插头还有两种接法,如下图:这种接法没有麦克偏置,如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接得问题前置音频口得连接,耳机一般没有什么问题,麦克会经常出现问题,原因就是有些机箱得前置麦克插座得接线方式不标准。
下图列出了标准接线与非标准接线得区别:标准得接线有三条线:地线、麦克输入、麦克偏置。
非标准得有二条线:地线与麦克输入,把麦克偏置省了。
非标准1就是把插座1、3短接,非标准2就是3脚空着。
这两种得把MIC_IN接到JAUD1得1脚就是可以使用得。
非标准3就是把2、3短接,这种插入标准插头得麦克肯定就是没有声音得,除非也用那种与之相对应接法得非标准插头得麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定:左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽,同时这些线还要组合在一起外层屏蔽。
参考下图:国内得机箱瞧不到有符合这种标准得前置音频线。
这种标准得音频线会减少干扰,降低噪声。
市场主流低端得6(5、1)声道主板一般配置3个插孔得音频接口,这三个插孔分别就是①蓝色得音频输入②绿色得音频输出③粉色得麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大得差异在录音/input音量控制面板。
iphone耳机插头更换接线图解
i p h o n e耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后,容易出现内部接线暗断的故障问题,导致听到的音乐断断续续;本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm 耳机插头自行更换修复;针对iphone反人类的复杂色线定义,经查找相关资料及实际更换多组耳机接线测试,特汇总本更换图解,以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头;
剥离出来的各色线的定义是：纯绿左声道线、纯红右声道线、黄绿、黄红和红绿公共接地、纯黄色线麦克风线
我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯
绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都
接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那
根红黄绿三色的线到底怎么接。
耳机和 USB 接口定义
USB 连接定义：
4：VBS-红色3：DP-白色2：DN-绿色1：GND-黑色
耳机连接方法
.
从上面我们可以看出。
美标和国标的差别就在于最后两个的MIC和地线的位置
不同，这也就导致了错位，然后在听音乐时就像在听卡拉OK伴奏一样，只有音乐没有人声，只有按住接听键才正常。
.
.
4
.
对于大部份耳机插头而言，美标的中间三节隔离绝缘圈，一般是都是白色的。
.
而国标为了有所分别，一般是都是黑色的。
.
大部份可通过此方法来识别
.
不带麦的耳机
如果要把不带麦的2个耳机接到带麦的耳机座，那么就把：GND和mic 短接在一起即可。
耳机插头和插座的接法
3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
耳机插头及插座的接法(新、选)
3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
主板电源、音频、USB线接法(图)
一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU 应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
图解说明主板前置音频线USB连线接法
一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
