第10章 布局与图形输出

合集下载

AUTOCAD思考题

AUTOCAD思考题

A. STRETCH B. MOVE C. EXTEND D. OFFSET
第 4 章 绘制与编辑复杂二维图形对象
填空题
1. 在 AutoCAD 中,多线是一种由多条平行线组成的组合对象,它们之间的间 距和数目可以调整。
2. 多段线是一种非常有用的线段对象,它是由多段直线段或圆弧段组成的一个 组合体。
A. 该命令下还有子命令
B. 该命令具有快捷键
C. 单击该命令可打开一个对话框
D. 该命令在当前状态下不可使用
7. 在“命令行”的快捷菜单中可以选择最近使用过的(B)个命令。
A. 5
B. 6 C. 7
D. 8
8. 在“命令行”中执行(C)命令可以打开“AutoCAD 文本窗口”。
A. POLYGON
A. (31,44)
B. (31<44) C. (@31<44) D. (@31,44)
第 7 章 创建文字和表格
填空题
1. 在 AutoCAD 中,可以使用“文字样式”对话框创建文字样式。 2. 在 AutoCAD 中,系统默认的文字样式为 Standard,它使用基本字体文件 Txt.shx 。 3. 在文字样式对话框中设置文字效果时,“倾斜角度”的范围为–85 °~85 °, 如果要向右倾斜文字,则角度为正。 4. AutoCAD 支持 TrueType 字体,使用系统变量 TEXTFILL 和 TEXTQLTY 可 以设置所标注的文字是否填充和文字的光滑程度。 5. 在 AutoCAD 中,可以选择“绘图”|“表格”命令直接在绘图文档中插入表格。 6. 在 AutoCAD 中的表格样式对话框中可以修改原有表的样式,或自定义表样 式。 7. 在设置表格时,只有选择有标题行或包含标题行复选框时,才可以设置单元 特性和边框特性。 8. 在编辑表格单元时,选择插入块命令可以设置块在表格单元中的对齐方式、 比例和旋转角度等特性。

第十章 图形的打印与输出(课件)—《 AutoCAD 》同步教学(上海交大版)

第十章 图形的打印与输出(课件)—《 AutoCAD 》同步教学(上海交大版)

图10-1-12
10.1 输出网络布线系统图
10.1.4 电子发布图形
第4步 单击“发布”按钮 返回“发布”对话框,单击 “发布”按钮,如图10-1-13所 示。
图10-1-13
10.1 输出网络布线系统图
10.1.4 电子发布图形
第5步 单击“是”按钮 系统弹出“ 所示。
”对话框,单击“是”按钮,如图10-1-14
图10-1-20
10.1 输出网络布线系统图
10.1.6 电子传递图形
第2步 单击“是”按钮 系统弹出“ 所示。
”对话框,单击“是”按钮,如图10-1-21
图10-1-21
10.1 输出网络布线系统图
10.1.6 电子传递图形
第3步 单击“传递设置”按 钮
系统弹出“创建传递”对话 框,单击“传递设置”按钮,如 图10-1-22所示。
图10-1-7
10.1 输出网络布线系统图
10.1.3 电子打印图形
使用AutoCAD 2021中的ePlot驱动程序可以发布电子图形到Internet上,所
创建的文件以Web图形格式保存。下面介绍电子打印图形的具体操作步骤。
第1步 选择合适的选项
①在命令行中输入PLOT(打印)命令,按Enter键确认,系统弹出“批处理
10.1 输出网络布线系统图
网络布线系统图最后的效果 如图10-1-1所示。
图10-1-1
10.1 输出网络布线系统图
表10-1-1中列出了网络布线系统的组成及说明。 表10-1-1
10.1 输出网络布线系统图
表10-1-1中列出了网络布线系统的组成及说明。 表10-1-1
10.1 输出网络布线系统图
图10-1-3

图形的输入输出与打印

图形的输入输出与打印

第四节 打 印 创建完图形后,通常要将图形打印到图纸上。 AutoCAD 2005提供的打印功能可以将图 形输出到绘图仪、打印机或图形文件中。 启动方式 菜单栏:“文件”→“打印”。 工具栏:“打印”按钮 。 命令行:PLOT。
图10.4.1 “打印局-地下 室平面图”对话框
执行打印命令后,系统弹 出“打印-地下室平面图” 对话框,如图所示。
习题:将“轴测图” 模型空间进行打印, 并用“完全预览”的 方式预览打印效果。 执行Plot命令,系统 将打开如图所示的 “打印-模型”对话框。
图10.4.3 “打印-模 型”对话框
01
在“打印机/绘图仪” 选项区中选择“打印 机(可打印)\HP”。
04
在“打印偏移”选 项区中选中“局中
打印”复选项。
“图纸尺寸”下拉列表框:用于选择图纸的尺寸 大小。 “打印区域”选项区:用于选择图纸的有效打印区域。在 “打印范围”下拉列表框中可以选择布局、窗口、范围和显 示。 “打印偏移”选项区:用于显示相对于介质源左下角的打印 偏移值的设置。一般情况下,打印原点位置在图纸的左下方, 用户可以分别在X和Y文本框中输入偏移量,如果选中“局中 打印”复选框,则可以自动计算输入的偏移值以便居中打印。
习题十 填空题 AutoCAD可以输入的文件类型包括_________、_________、 _________、_________、_________和_________。 设置图形的打印范围有_________、_________、_________和 _________4种方式。
题图 10.1
图10.4.2 “添加页面设置”对话框
该对话框与“页面设置-地下室平面图” 中的内容基本相同,用户可以设置其他 的选项。 “页面设置”选项区:在该选项区中可 以选择打印设置。单击右侧的“添加” 按钮,系统弹出“添加页面设置”对话 框,如图所示,通过该对话框可以添加 新的页面设置。

AutoCAD2006图纸布局与出图

AutoCAD2006图纸布局与出图
➢ 操作练习 在多个布局间移动当前布局 复制布局
练习:图10-27.dwg ,文件10-2.dwg
建立多个视口
➢ 建立视口的方式 ➢ 调整视口的显示比例 ➢ 剪裁已有视口 ➢ 锁定视口
建立视口的方式
➢ 【视口】工具栏:相应按钮 ➢ 下拉菜单:【视图】|【视口】子菜单中菜单项 ➢ 命令行:vports【Enter】
定】|【是】
➢ 还可以使用“最大化视口”工具防止视图比例位置 的改变
视图的尺寸标注
➢ 设置尺寸标注样式及相关参数 在【标注样式管理器】对话框【调整】选项 卡的【标注特征比例】选项区域中,选择 【将标注缩放到布局】选项
➢ 为不同比例的视图标注尺寸 在不同比例的视图标注尺寸,尺寸的特征比 例将自动缩放为相同大小
➢ 步骤四:这时在当前图形绘图窗口下面的【布局】 选项卡中就多了一个名为“一层平面”的布局
练习:图10-24.dwg ,文件10-1.dwg
对布局的编辑与管理
➢ AutoCAD对于已创建的布局可以进行复制、删除、 更名、移动位置等编辑操作。实现这些操作方法非 常简单,只需在某个【布局】选项卡上右击鼠标, 从弹出的快捷菜单中选择相应的选项即可
➢ 图纸空间的“图纸”与真实的图纸相对应,图纸空 间是设置、管理视图的AutoCAD环境。模型空间中 的三维对象在图纸空间中是用二维平面上的投影来 表示的,它是一个二维环境
➢ 所谓布局,相当于图纸空间环境。一个布局就是一 张图纸,并提供预置的打印页面设置。利用布局可 以在图纸空间方便快捷地创建多个视口来显示不同 的视图
➢ 命令行:layout【Enter】
练习:图10-5.dwg ,文件10-1.dwg
通过“布局”选项卡创建一个新布局
➢ 下拉菜单:【插入】|【布局】|【新建布局】 ➢ 右击【布局】选项卡,从快捷菜单中选择【新建布

AutoCAD_2010中文版应用第10章 图纸布局与打印输出

AutoCAD_2010中文版应用第10章  图纸布局与打印输出

3.命令操作 执行该命令,程序将会弹出【打印-模型】对话框。【打印-模
型】对话框中的设置选项与【页面设置】对话框的基本相同。如图 10-18所示。
图10-18 【打印-模型】对话框
用户可在“名称”框中为打印 作业指定预定义的设置,也可添加 新的设置。【打印-模型】对话框中 指定的任何设置都可以保存到布局 中,以供下次打印时使用。
在AotoCAD中,用户可以选择从【模型空间】或【图纸空间】 输出图形。 2.命令调用
用户可采用以下操作方法之一调用该命令。
在功能区【输出】选项卡的【打印】面板上选择【打印】工具。 选择【应用程序按钮】中的【打印】命令。 在绘图区域下方的【模型】选项卡或【布局】选项卡上单击鼠标右键 并选择【打印】选项。 在命令行输入【Plot】,并按【Enter】键执行。
10.4.2 输出图形 在AutoCAD 2010中,用户可以将绘制的图形文件输出为其他格
式的文件,无论是以哪种格式输出图形,用户均需要在【打印】对 话框的【打印机/绘图仪】区域的“名称”列表中选择相应配置, 如可选择“DWG to PDF.pc3”、“PublishToWeb JPG.pc3”等。 1.打印DWF文件
布局与图纸空间相对应,一个布局就是一张图纸。在布局上用 户可以创建和定位视口、对图形文档进行排版,在一个图形文件中 可以创建多个布局,一个布局可以包含一个或多个视口,用户可以 设置在每个视口中显示不同区域和不同比例的图形。
10.1.2 模型空间与图纸空间的切换 1.功能
通过AutoCAD 2010提供的模型选项卡以 及一个或多个布局选项卡,用户可以进行模 型空间和布局的切换,也可以使用在状态栏 上的【模型和图纸空间】按钮进行切换。 2.命令操作

9 CAD图块与图层、图纸的布局与输出

9 CAD图块与图层、图纸的布局与输出

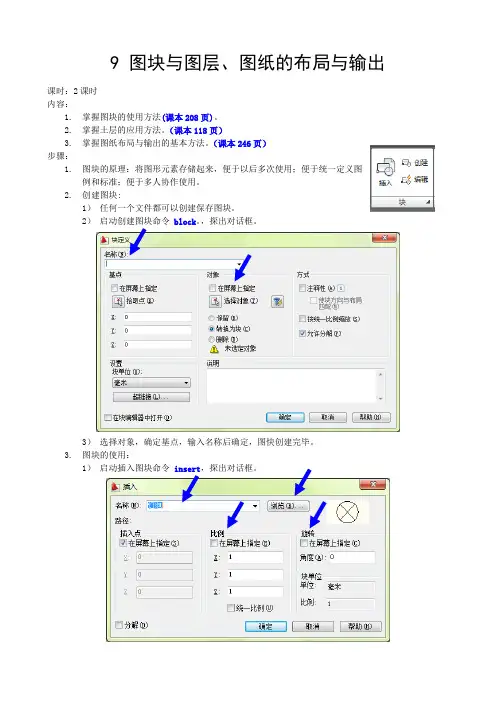

9 图块与图层、图纸的布局与输出课时:2课时内容:1.掌握图块的使用方法(课本208页)。

2.掌握土层的应用方法。

(课本118页)3.掌握图纸布局与输出的基本方法。

(课本246页)步骤:1.图块的原理:将图形元素存储起来,便于以后多次使用;便于统一定义图例和标准;便于多人协作使用。

2.创建图块:1)任何一个文件都可以创建保存图块。

2)启动创建图块命令block。

,探出对话框。

3)选择对象,确定基点,输入名称后确定,图快创建完毕。

3.图块的使用:1)启动插入图块命令insert,探出对话框。

2)选择插入对象、缩放比例、旋转角度后确定。

3)根据基点确定插入图块位置。

4.使用其它文件的图块1)点击浏览找到其它绘图文件,确定。

2)再次插入图块时就可以使用其它文件的图块资源。

5.图层的原理:为了便于管理复杂的图形,将图形中的元素归类分层处理,每一图层可以分别定义显示/隐藏、编辑/锁定、线型线宽颜色等状态。

6.图层的管理:1)启动图层管理命令layer,弹出管理对话框。

2)按需求建立图层,命名并设置线型、颜色、线宽等信息。

3)根据需求在绘图过程中选用适当的图层,隐藏或锁定其它图层以避免干扰。

7.输出,将图形从AutoCAD中输出,便于在其它系统中使用。

8.打印,将图形从AutoCAD中打印到图纸中,打印机,绘图仪。

9.AutoCAD图形输出的方法:1)利用QQ的截图功能,ctrl+alt+A。

2)利用360浏览器的截图功能,ctrl+shift+X。

3)利用Windows截图功能,PrScr或Alt+PrScr。

4)使用jpgout命令,选中图形后输出。

5)使用pngout命令,选中图形后输出。

10.AutoCAD图形打印:1)启动命令Polt或Print,探出对话框。

2)打印设置比较复杂,需多加练习。

11.课堂练习。

AutoCAD教程第十章 图纸布局和文件输出

AutoCAD教程第十章 图纸布局和文件输出

第十章图纸布局和文件输出本章知识点:•“布局”的作用,以及与图形输出的关系。

•“布局”和“页面设置”。

•“图纸空间”和“模型空间”的概念及相互关系。

•图纸空间布局和模型空间绘图的工作方法与操作过程。

•打印样式表的创建与修改以及工程图样的打印输出操作。

AutoCAD系统为绘制图形提供了两个并行的工作环境,即模型空间(Model Space)和图纸空间(Paper Space)。

模型空间是一个用于创建二维图形或三维模型的设计环境。

图纸空间主要用于图形布局(Layout)、文字标注和输出模型空间中绘制的多个视图。

10.1 布局、图纸空间和模型空间的概念在绘图区下方的左侧有三个选项卡,从左到右依次为模型(模型空间切换)选项卡、布局1和布局2(布局切换)选项卡,如图10.1所示。

绘制工程图样一般都是在“模型空间”(缺省的系统工作环境)中进行的。

当图形完成之后,可以通过单击布局选项卡来创建要打印的布局。

首次单击布局选项卡时,如布局1选项卡,图形区域出现一张虚拟图纸,用户可以设定该图纸的幅面,并将模型空间中的图形布置在虚拟图纸上。

页面上显示的是单一视口,如图10.2所示。

其中虚线表示当前配置图纸中的有效作图区域和打印机的可打印范围。

“布局”是在图纸空间创建的,系统已提供了“布局1”和“布局2”两个缺省布局。

设置了布局后,就可以为布局页面设置打印设备和其他影响图形输出的外观和格式。

图10.1 空间切换按钮228图10.2 “布局1”的图纸空间状态单击绘图区下边的模型选项卡,可以切换到模型空间;单击布局按钮,如布局1按钮,可以切换到图纸空间,并使“布局1”成为当前布局。

图纸布局是设置绘图环境的一种工具。

一个布局就是一张图纸。

布局主要用以进行图纸页面设置(包括幅面、页边距等设置),创建和配置绘图视口,利用图纸空间和模型空间的概念和显示比例关系设置绘图比例,从而使屏幕绘图更符合设计绘图的实际需要和操作过程。

当前“布局”有两种状态可以切换,即“图纸空间”和“浮动模型空间”(它是经布局状态进入的模型空间)。

AutoCAD的图形布局与打印输出

AutoCAD的图形布局与打印输出

技术创新51 AutoCAD的图形布局与打印输出◊内江职业技术学院谢泽学图形输出是计算机辅助设计工作的重要组成部分,只有在绘图仪上打印输出图形后,整个计算机辅助设计设计工作才算基本完成。

本文介绍计算机辅助设计软件AutoCAD在图形打印输出时如何配置绘图设备与出图参数、规划图形打印输出方案、设置打印比例等基本操作的方法、步骤与技巧,以实现标准与规范、高效且精确、高质量的图形打印输出。

1图形绘制与图形输出时应关注和处理好的几个问题计算机辅助设计的图形绘制与图形打印输出,需要从图形绘制到图形打印进行系统且全面的统一规划和协调,因此应关注和处理好下面几个问题:图形绘制时绘图比例的确定,图形模板的定制与图形对象的管理及图层应用;图形打印输出时绘图设备的选择、安装与配置,原点问题与打印起点,图纸的幅面与放置方位(走纸方式)的确定;图形(图样)在图纸上布局,图形打印效果(打印样式)设置,图形打印输出比例等。

上述问题对图形绘制的标准与规范,图形打印输出的精确度、打印效率及打印质量等具有非常大的影响。

2图形样板的定制与图形对象的管理图形绘制应调用图形样板并按1:1(全比例)绘图。

图形样板的主要功用是简化图形绘制时的设置操作,避免重复劳动,提高工作效率,使图纸绘图格式标准与规范,保证工程图设计风格的标准、规范、统一,便于图形对象(实体)的组织与管理,便于图形对象(实体)打印样式的设置和图纸打印输出管理。

因此,图形样板定制与应用是图形对象的管理与打印控制的重要工作内容。

3图形打印输出前的设置3.1绘图打印设备配置与出图参数设置图形打印输出之前,需要根据图纸输出的具体要求,在页面设置管理器中将绘图设备、页面板式(样式)等图纸页面内容进行相应的设置。

页面设置设置的主要内容是:打印机/绘图仪设置一主要有打印设备(打印机/绘图仪)的类型选择、图纸幅面大小与放置方位(走纸方式)、图形实体打印颜色等设置内容;打印样式设置一确定打印样式文件的名称及类型,设置打印样式并决定图形(图样)输出效果;图形方向设置一确定图形(图样)在图纸上的布局;打印区域设置一设置模型空间输出图形的区域大小;打印比例设置一设定出图比例(即打印比例),是图形相对于图纸的打印比例;打印偏移设置一设置图形在图纸上的相对鯉。

第10章AutoCAD打印和输出

第10章AutoCAD打印和输出

10.2 打印管理
10.2.1 打印选项
命令:OPTIONS 菜单:工具→选项 执行该命令后,选择“打印和发布”选项卡,如图10-9所示。
10.2.2 绘图仪管理器(PLOTTERMANAGER)
功能区:A→管理绘图仪,输出打印→绘图仪器管理 菜单:文件→绘图仪管理器 执行该命令后弹出图10-10所示的“打印机管理器”窗口。
10.3 输出格式文件
10.3.1 输出DWF/PDF/DWFx/DGN/FBX/WMF/IGES/STL等格式文件
命令:EXPORTDWF、EXPORTPDF 功能区:A→输出→DWF/PDF/DWFx/DGN/FBX/其他格式,输出→输出为 DWF/PDF→DWF/PDF 菜单:文件→输出 执行“输出其他格式”命令,将弹出“输出数据”的对话框,如图10-13所示。
10.2.2 绘图仪管理器(PLOTTERMANAGER)
在该窗口中,用户可以通过“添加绘图仪向导”轻松地添加打印机,如图1011所示。
10.2.3 打印样式管理器(STYLESMANAGER)
命令:STYLESMANAGER 功能区:A→打印→管理打印样式 菜单:文件→打印样式管理器 执行该命令后弹出如图10-12所示的资源管理器窗口。
10.1 输出图形(PLOT)
9. 打印样式表(笔指定) (1)通过下拉列表选择现有的打印样式表,也可新建打印样式。 (2) 编辑按钮:弹出“打印样式表编辑器”对话框,如图10-7所示。
10.1 输出图形(PLOT)
10. 着色视口选项 该区设定着色视口的参数。 (1)着色打印:设置视图打印的方式。 (2)质量:指定着色和渲染视口的打印分辨率。 (3)DPI:指定渲染和着色视图的每英寸点数,最大可为当前打印设备的最 大分辨率。 11. 打印选项 (1)后台打印:指定在后台处理打印。 (2)打印对象线宽:指定是否打印指定给对象和图层的线宽。 (3)按样式打印:按应用于对象和图层的打印样式打印。 (4)最后打印图纸空间:首先打印模型空间几何图形。通常先打印图纸空间 几何图形,然后再打印模型空间几何图形。 (5)隐藏图纸空间对象:指定隐藏操作是否应用于图纸空间视口中的对象, 仅在布局选项卡中有效。此设置的效果在打印预览中反映,而不反映在布局中。 (6)打开打印戳记:在每个图形的指定角点处放置打印戳记并将戳记记录到 文件中。勾选该项,其后的按钮将显示出来。

AutoCAD教案(含教学整体设计及教学过程)

AutoCAD教案(含教学整体设计及教学过程)

AutoCAD教案(含教学整体设计及教学过程)第一章:AutoCAD简介1.1 教学目标让学生了解AutoCAD的基本概念和功能。

让学生掌握AutoCAD的基本操作和界面布局。

1.2 教学内容AutoCAD的定义和发展历程。

AutoCAD的主要功能和应用领域。

AutoCAD的界面布局和基本操作。

1.3 教学过程介绍AutoCAD的概念和功能。

演示AutoCAD的基本操作和界面布局。

让学生进行实际操作,熟悉AutoCAD的基本功能。

第二章:绘图基础2.1 教学目标让学生掌握AutoCAD的绘图基础,包括坐标系、图层、线型和颜色。

2.2 教学内容AutoCAD的坐标系和坐标输入方式。

图层的创建、删除和管理。

线型和颜色的设置和使用。

2.3 教学过程讲解AutoCAD的坐标系和坐标输入方式。

演示图层的创建、删除和管理。

演示线型和颜色的设置和使用。

让学生进行实际操作,掌握绘图基础。

第三章:基本绘图命令3.1 教学目标让学生掌握AutoCAD的基本绘图命令,包括直线、圆、矩形等。

3.2 教学内容直线、圆、矩形等基本图形的绘制方法。

绘图命令的输入方式和相关参数设置。

3.3 教学过程讲解直线、圆、矩形等基本图形的绘制方法。

演示绘图命令的输入方式和相关参数设置。

让学生进行实际操作,熟悉基本绘图命令。

第四章:基本编辑命令4.1 教学目标让学生掌握AutoCAD的基本编辑命令,包括移动、复制、旋转等。

4.2 教学内容移动、复制、旋转等基本编辑命令的使用方法。

编辑命令的快捷键和相关参数设置。

4.3 教学过程讲解移动、复制、旋转等基本编辑命令的使用方法。

演示编辑命令的快捷键和相关参数设置。

让学生进行实际操作,掌握基本编辑命令。

第五章:尺寸标注5.1 教学目标让学生掌握AutoCAD的尺寸标注命令,包括线性标注、角度标注等。

5.2 教学内容线性标注、角度标注等尺寸标注命令的使用方法。

标注样式和标注间距的设置。

5.3 教学过程讲解线性标注、角度标注等尺寸标注命令的使用方法。

CAD布局设计与图形排版的专业技巧

CAD布局设计与图形排版的专业技巧

CAD布局设计与图形排版的专业技巧CAD(Computer-Aided Design)是一种广泛应用于工程设计和制图领域的软件工具。

在CAD中,布局设计和图形排版是非常重要的环节,它们决定了设计的效果和可读性。

本文将介绍一些CAD布局设计和图形排版的专业技巧,帮助读者提高设计效果和工作效率。

第一,合理规划布局。

在进行CAD布局设计时,我们首先需要合理规划布局。

布局设计的目的是为了使设计内容的表达更加清晰和有序。

在进行布局设计时,我们可以根据设计内容和要求,选择合适的页面尺寸和方向,确定布局的总体结构。

同时,需要按照设计的重要性和逻辑关系,将不同的元素安排在合适的位置和顺序上,避免混乱和冲突。

第二,注意比例和对齐。

在CAD图形排版中,比例和对齐是非常重要的因素。

比例是指设计元素之间的大小关系,我们需要保持元素之间的比例协调一致,避免某些元素过大或过小,影响整体效果。

对齐是指设计元素之间的位置关系,我们需要保持元素之间的对齐一致,避免某些元素脱离整体或不对称,影响整体效果。

通过合理的比例和对齐,可以使设计更加美观和易读。

第三,选择合适的字体和字号。

在CAD图形排版中,选择合适的字体和字号是非常重要的。

字体是指字形的样式,我们需要选择适合设计风格和内容的字体,保持字体一致性和美观性。

字号是指字体的大小,我们需要根据设计要求和读者的阅读习惯,选择合适的字号,保持字号的统一和可读性。

通过选择合适的字体和字号,可以增强设计的可读性和吸引力。

第四,运用色彩搭配。

在CAD图形排版中,色彩搭配是非常重要的。

色彩可以传递信息和情感,通过合理运用色彩,我们可以增强设计的表现力和吸引力。

在进行色彩搭配时,我们可以根据设计的风格和目的,选择合适的主色调和辅助色调,保持色彩的协调和平衡。

同时,需要注意色彩的明暗对比和使用的适度,避免过于花俏和冲突。

通过运用合适的色彩搭配,可以使设计更加生动和有趣。

第五,掌握快捷键和技巧。

在CAD布局设计和图形排版中,掌握快捷键和技巧是提高工作效率和精确度的关键。

天正课件第10章布局与输出ppt

天正课件第10章布局与输出ppt

经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
3.在图纸空间布图
页面设置 定义视口 插入图框并打印输出
页面设置 经营者提供商品或者服务有欺诈行为的,应当按照消费者的要求增加赔偿其受到的损失,增加赔偿的金额为消费者购买商品的价款或接受服务的费用
1.图纸空间和模型空间
图纸空间和模型空间 经营者提供商品或者服务有欺诈行为的,应当按照消费者的要求增加赔偿其受到的损失,增加赔偿的金额为消费者购买商品的价款或接受服务的费用
模型空间:主要用于绘制建筑图形。此外,对于一些简单的图形, 可以在模型空间中按一个比例布图(即单比例布图)并输出,如x 下图所示。
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
第10章 布局与输出
1. 图纸空间和模型空间 2. 在模型空间布图 3. 在图纸空间布图 4. 典型实例
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
在本书正文中,有页面设置的详细操作步骤。
打印预览 经营者提供商品或者服务有欺诈行为的,应当按照消费者的要求增加赔偿其受到的损失,增加赔偿的金额为消费者购买商品的价款或接受服务的费用
选择“文件”>“打印预览”菜单,或单击“标准”工具栏中的 “打印预览”按钮 ,可预览图形,如下图所示。
打印预览 经营者提供商品或者服务有欺诈行为的,应当按照消费者的要求增加赔偿其受到的损失,增加赔偿的金额为消费者购买商品的价款或接受服务的费用

CAD布局讲课版 画图 布局 打印 出图

CAD布局讲课版 画图 布局 打印 出图
隐藏平面布置图的对象(如家具),以达到各取所需的目的。
见下图:
视口中图层冻结 实现图纸控制
1:1标注索引
习惯从视口进入模型画图
“MVSETUP”命令
“MVSETUP”命令
“MVSETUP”命令
“MVSETUP”命令
“MVSETUP”命令
外部参照
打印
谢谢!
布局
确定图幅,0,0点插入图框
画面布局,心中有数
“MVIEW”命令,开视口
确定比例,调整位置, 锁定视口
ห้องสมุดไป่ตู้
1、作放大图 可以说,这是利用布局出图最实用的一个功能。上面的例子中已经包含了做大样图的内容,强调一下,大样图应利用原
图通过视口边界直接生成,否则就体现不了视口的功能了,换句话说用布局出图就没什么意思了。 2、隐藏对象
我理解的CAD
建立模板
另存为“DWT”文件
1、图层命名最好用英文缩写,少用汉字。 2、且宜少不宜多。 3、对象属性(颜色、线型、线宽)一律随层,便于修改对象。
图层过滤器,实现图层分类管理
新建F-图层过滤器
图层只显示F打头的图层
图层管理工具,有效隔离复杂的图层叠加
虚线控制
这是利用图层工具栏中的“在当前视口中冻结”的功能,达到隐藏对象的目的。当然,首先你要激活欲冻结对象的视口, 然后选择欲冻结对象,再点击“在当前视口中冻结”。
这是一个很重要的功能,比如可以利用此功能将平面布置图及顶棚平面图中的对象画在一个房间平面内,然后在布局中 开两个视口(当然不在一个布局中也可以),分别显示平面布置图而隐藏顶棚平面图的对象(如灯具)和顶棚平面图而

10 AutoCAD 2004图形布局和输出

10  AutoCAD 2004图形布局和输出
第10章 图形布局和输出
本章要点
模型空间与图纸空间简介 模型空间与图纸空间的切换 创建图形布局 创建浮动视口 设置图形打印参数
10.1 绘图比例
10.1.1 显示比例 10.1.2 绘图比例 举例 :绘制一尺寸为 5000×3000的大型零件,在A0图纸上 输出,其比例设置如下。 1. 设置图纸界限,使其大小为5A0;同时将标题栏、图框也扩大5
10.4 本章小结
本章主要介绍模型空间、图纸空间、以及图形布局的相关知识. AutoCAD中提供了两种绘图环境:模型空间和图纸空间。在模 型空间中,用户按1:1比例绘图,绘图完成后,再以放大或者 缩小的比例打印图形。 图纸空间提供了一张虚拟图纸,用户可以在该图纸上布置模型 空间的图形,并设定好缩放比例,打印出图时,将设置好的虚 拟图纸以1:1的比例打印出来。 当打开一个图形文件时,默认的空间为模型空间,单击绘图窗 口下的或者 按钮可以切换到图纸空间。 在预览和输出图形过程中,经常要用到浮动视口。可以利用多 个浮动视口,应用不同比例、坐标等来显示不同的图形区域 。
10.4 本章小结
用户绘制完图形后,最后一步工作就是输出与打印,通常意义 上的打印是把图形打印在图纸上,用户可以在“打印”对话框 中设置打印的各种参数。 在AutoCAD中,可以通过以下三种方式打印图形:利用 Windows系统打印机打印图形、利用电子打印(eplot)功能 打印图形、利用图纸空间打印图形 。
10.5 本章习题
本章习题(包括思考题和操作题详见课本)
10.2 使用图形布局
10.2.1 利用创建布局向导创建布局 在AutoCAD中,用户可以单击 或者 按钮,在弹出的 “页面设置”对话框中设置布局,也可以通过布局向导参加创 建布局。利用布局向导创建布局的方法和步骤详见课本。 10.2.2 创建浮动视口 使用在预览和输出图形过程中,经常要用到浮动视口。可 以利用多个浮动视口,应用不同比例、坐标等来显示不同的图 形区域,创建浮动视口的方法和步骤详见课本。 10.2.3 打开或关闭浮动视口 在AutoCAD,打开或关闭浮动视口的方法和步骤详见课本, 下面启动AutoCAD软件,演示打开或关闭浮动视口的方法。

CAD布局出图

CAD布局出图

AutoCAD的2000版本以后对布局(layout)的功能有了较大的改进,后来的2002以及2004都沿用了这种方便的功能。

但是还是有很多的用户在模型空间中完成打印,一旦掌握了布局的特殊功能,相信很多朋友会放弃在模型空间中打印。

一、布局(图纸空间)与模型空间的比较模型选项卡可获取无限的图形区域。

在模型空间中,按 1:1 的比例绘制,最后的打印比例交给布局来完成。

通过布局选项卡可访问虚拟图形表。

设置布局时,可以通知 AutoCAD 所用表的尺寸。

布局表示图形表。

此布局环境称为图纸空间。

如果模型有几种视图,则应当考虑利用图纸空间。

虽然图纸空间是为3D打印要求而设计的,但对2D布局也是有用的。

例如:如果想以不同比例显示模型的视图,图纸空间是不可缺少的。

图纸空间是一种用于打印的几种视图布局的特殊的工具。

它模拟一张用户的打印纸,而且要在其上安排视图。

用户借助浮动视口安排视图。

二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。

在图纸上绘图要先考虑一下比例和布局,而在CAD中绘图没有必要先考虑比例和布局,只需在模型空间中按1:1的比例绘图,打印比例和如何布置图纸交由最后的布局设置完成。

在模型空间中绘好图之后就可以进行布局的设置了。

CAD中有两个默认的布局,点击布局首先弹出一个页面设置的窗口,设置需要的打印机和纸张,打印比例设置为1:1,之后确定即自动生成一个视口,视口应单独设置一个图层以便以后打印时可以隐藏视口线。

插入标题栏。

用夹点编辑调整视口的大小,放到合适的位置,如下图。

但是我们发现图并不完整,这是由于还没有调整打印比例的原因。

建立视口时cad默认显示所有的对象最大化,下面开始调整比例。

用鼠标双击视口进入视口(也可用鼠标点击最下边的状态栏上的图纸/模型来切换)在命令行里键入z,回车,输入比例因子,此图的比例为1/4xp回车,然后可以用平移命令移动到合适的位置。

这里要注意,一定要在输入比例的后边加上xp才是要打印的比例。

CAD布局出图教程

CAD布局出图教程

CAD布局教程各位看官,您能有意想了解==CAD布局==这个东东,相信您是一位好奇心十足的宝宝,希望我的这段小文能帮您答疑解惑!!!基本概念通常我们在==模型空间==中绘图,在==布局空间==中打印出图 1. 模型空间:专门绘制图纸,最好按照实物的1:1绘制。

2. 布局空间:为打印出图量身定制。

- 布局空间(图纸空间)就是你最终打印在纸上面的样子,可以精确确定你的出图比例,文字字高,标注样式等等。

- 通过布局标签可以方便日后查看、归档等。

- 可以在一张图纸上创建多个不同比例的视口,并能控制其可见性和是否打印等。

- 布局设置好后可以批量打印图纸,而不需要像在模型中一个一个框选出图。

3. CAD中关于模型空间,布局空间、视口以及相关比例的形象理解。

布局出图方法布局空间的图纸就是实实在在打印在纸面上的样子,所以第一步,我们要首先制作符合自己的标准图框。

绘制标准图框(以A4为例,下同)绘制图纸轮廓线(297210)和图框线(277190)。

绘制标题栏,并对标题栏进行属性定义,如下图:将轮廓线、图框线和标题栏一起存为一个块,最终效果如下:tip:对标题栏进==行属性定义==的好处是可以在特性中直接填写图纸的相关属性。

布局设置1. 创建新图层作为视口线专用图层,目的是为了打印时隐藏视口线。

创建名为layout的新图层,并将该图层置为当前层2. 切换到布局单击AutoCAD绘图工作界面中的“布局1”标签,切换到布局,同时自动弹出“页面设置”对话框,如图所示:3. 设置打印机及其特性选定打印设备后,单击右侧特性4. 修改可打印区域上下左右边距为0,因为我们已经做好了图纸轮廓线,这样方便插入时对齐。

点击下一步,直至保存退出。

1. 根据需要修改页面设置的其他内容,然后点击确定退出。

2. 插入之前的标准图框1. MV命令开视口,如图中绿线1. 设置出图比例2. 双击视口范围以内(或用MS命令),从“布局空间”进入“模型空间”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


10.4.1 配置绘图设备
3. 命令应用 1)打开打印机管理器,双击添加打印机向导。 )打开打印机管理器,双击添加打印机向导。 打印机管理器 打印机向导 2)仔细阅读向导介绍。 向导介绍。 )仔细阅读向导介绍 3)设置系统打印机。 )设置系统打印机。 系统打印机 4)选择打印机型号。 打印机型号。 )选择打印机型号 5)输入PCP或PC2。 )输入 或 。 6)选择端口。 端口。 )选择端口 7)输入打印机名称并确定。 )输入打印机名称并确定。 打印机名称并确定

10.4.3 校准绘图设备
1. 命令调用方式 命令: 命令: Plottermanager 文件】 【打印机管理器】 【文件】→【打印机管理器】 2. 命令功能 校准输出图形的比例偏差。 校准输出图形的比例偏差。 3. 命令应用 校准绘图设备示例。 校准绘图设备示例。

10.5 页面设置(Pagesetup) 页面设置( )

10.6.2 选择打印样式表的类型
1. 命令功能 打印样式表是打印样式的集合。 打印样式表是打印样式的集合。 这些打印样式被指定给布局或【模型】选项卡。 这些打印样式被指定给布局或【模型】选项卡。 2. 打印样式表种类 颜色相关打印样式表 命名打印样式表

10.6.2 选择打印样式表的类型
3. 命令应用 1)点击【文件】→【页面设置】。 )点击【文件】 【页面设置】 2)点击【打印设备】。 )点击【打印设备】 3)选择【打印样式表】下拉框。 )选择【打印样式表】下拉框。 4)新建样式或选用【 acad.ctb 】样式 )新建样式或选用【 5)根据需要选择是否编辑。 )根据需要选择是否编辑。

10.2.1 布局命令中的选项
3. 命令选项示例 复制 删除 新建 样板 重命名 另存为

10.2.2 布局向导
1. 命令调用方式 【插入】→【布局】→【布局向导】 插入】 【布局】 【布局向导】 工具】 【向导】 【创建布局】 【工具】→【向导】→【创建布局】 命令: 命令:Layoutwizard 2. 命令应用 发出该命令后,将打开【创建布局】对话框。 发出该命令后,将打开【创建布局】对话框。 用户根据向导提示输入需要的设置后即可完成布局 的创建。 的创建。

10.3.2 图形文件的准备
1. 图形文件的准备工作包括: 图形文件的准备工作包括: 1)检查图形文件内对象的图层归属是否正确。 )检查图形文件内对象的图层归属是否正确。 图层归属是否正确 2)检查对象图层的开关及冻结设置。 图层的开关及冻结设置 )检查对象图层的开关及冻结设置。 3)检查对象颜色的色号。 )检查对象颜色的色号。 颜色的色号 4)检查对象线型加载的正误。 线型加载的正误 )检查对象线型加载的正误。 5)检查对象线宽的设置是否合乎要求。 )检查对象线宽的设置是否合乎要求。 线宽的设置是否合乎要求 6)检查图框大小与纸张大小是否匹配。 图框大小与纸张大小是否匹配。 )检查图框大小与纸张大小是否匹配 7)比例的设置是否正确。 )比例的设置是否正确。 的设置是否正确

10.3.2 图形文件的准备
2. 有以下情形时,对象不可打印: 有以下情形时,对象不可打印: 1)关闭或冻结的图层内的对象。 )关闭或冻结的图层内的对象。 2)打印设置为 的图层内的对象。 )打印设置为OFF的图层内的对象。 的图层内的对象 3)彩色打印时,色号为255的对象。 )彩色打印时,色号为 的对象。 的对象 4)定义点(DEFPOINT)图层内的对象。 )定义点( )图层内的对象。
3. 命令应用 经常用到的页面设置应保存,以后调用即可。 经常用到的页面设置应保存,以后调用即可。 如果前后两次打印需要的设置相同, 如果前后两次打印需要的设置相同,用上一 次打印即可。 次打印即可。

10.5.5 页面设置小结
1. 打印前应先进行页面设置 2. 相同的页面设置只设置一次,以后引用即可。 相同的页面设置只设置一次,以后引用即可。 3. 前后两次需要的设置相同,则应用上一次即可。 前后两次需要的设置相同,则应用上一次即可。 4. 体会打印机与 体会打印机与AutoCAD 2006中页面设置的区别。 中页面设置的区别。 中页面设置的区别

10.2.2 布局向导
3. 命令应用示例 布局向导的应用——创建布局 布局向导的应用——创建布局 ——
4. 注意事项 更改【布局】设置的命令为【页面设置】 更改【布局】设置的命令为【页面设置】。

10.3 输出图形前的准备工作
10.3.1 准备打印机 10.3.2 图形文件的准备

10.3.1 准备打印机

10.6 打印样式
10.6.1 打印样式概述 10.6.2 选择打印样式表的类型

10.6.1 打印样式概述
1. 命令功能 与线型和颜色一样,打印样式也是对象特性。 与线型和颜色一样,打印样式也是对象特性。 可以将打印样式指定给对象或图层。 可以将打印样式指定给对象或图层。 2. 打印样式控制对象的种类 颜色、灰度、 颜色、灰度、淡显 笔号、 笔号、虚拟笔 线型、线宽、 线型、线宽、线条端点及联接方式 填充样式

10.5.3 布局设置
3. 打印区域 图形界限(即设置的纸张大小) 图形界限(即设置的纸张大小) 显示 窗口(选择打印范围,应用较多) 窗口(选择打印范围,应用较多) 4. 打印比例 按图纸空间缩放(最大化打印内容) 按图纸空间缩放(最大化打印内容) 自定义(输入绘置图纸时的实际比例) 自定义(输入绘置图纸时的实际比例)
10.5.1 页面设置概述 10.5.2 打印设备 10.5.3 布局设置 10.5.4 页面设置名 10.5.5 页面设置小结

10.5.1 页面设置概述
1. 命令设定方式 【文件】→【页面设置】 文件】 【页面设置】 命令: 命令: Pagesetup 击活某一布局后击鼠标右键 2. 命令功能及应用 页面设置命令可以对新建布局或已建好的布局 页面设置命令可以对新建布局或已建好的布局 进行图纸大小和绘图设备的设置。 进行图纸大小和绘图设备的设置。

10.4 配置绘图设备
10.4.1 配置绘图设备 10.4.2 编辑绘图设备配置文件 10.4.3 校准绘图设备

10.4.1 配置绘图设备
1. 命令调用方式 【开始】→【控制面板】 开始】 【控制面板】 命令: 命令: Plottermanager 【文件】→【打印机管理器】 文件】 【打印机管理器】 2. 命令功能 AutoCAD 2006可以对多个设备进行配置 可以对多个设备进行配置 也可为同一设备,使用不同的输出选项, 也可为同一设备,使用不同的输出选项,保 存多份配置文件。 存多份配置文件。

10.2 布局
10.2.1 布局命令中的选项 10.2.2 布局向导

10.2.1 布局命令中的选项
1. 命令调用方式 【插入】 →【布局】 →【新建布局】 插入】 【布局】 【新建布局】 命令: 命令:Layout 在布局选项卡上击鼠标右键选择新建 2. 命令选项 发出新建布局命令后,出现的选项有:复制、 发出新建布局命令后,出现的选项有:复制、 删除、新建、样板、重命名、另存为、设置等。 删除、新建、样板、重命名、另存为、设置等。
1. 模型空间含义 AutoCAD 2006默认空间,又称为工作空间。 默认空间, 工作空间。 默认空间 又称为工作空间 模型空间即模型选项卡。 模型空间即模型选项卡。 模型选项卡 一般在该空间内完成模型的创建和编辑。 一般在该空间内完成模型的创建和编辑。 2. 注意事项 模型空间不可以重命名、删除。 模型空间不可以重命名、删除。 一般在 模型空间”内创建图形。 一般在“模型空间”内创建图形。 “模型空间或模型选项卡”只有一个。 模型空间或模型选项卡”只有一个。

10.7 实例
10.7.1 图形文件的准备工作 10.7.2 打印图形的步骤 10.7.3 页面设置步骤 10.7.4 采矿工程平面图打印示例

10.7.1 图形文件的准备工作
图形文件的准备工作包括: 图形文件的准备工作包括: 1)逐一检查文件内对象的图层归属是否正确。 检查文件内对象的图层归属是否正确。 )逐一检查文件内对象的图层归属是否正确 2)检查对象图层的开关及冻结设置。 图层的开关及冻结设置 )检查对象图层的开关及冻结设置。 3)检查对象颜色的色号。 )检查对象颜色的色号。 颜色的色号 4)检查对象线型加载的正误。 线型加载的正误 )检查对象线型加载的正误。 5)检查对象线宽的设置是否合乎要求。 )检查对象线宽的设置是否合乎要求。 线宽的设置是否合乎要求 6)检查图框大小与纸张大小是否匹配。 图框大小与纸张大小是否匹配。 )检查图框大小与纸张大小是否匹配 7)比例的设置是否正确。 )比例的设置是否正确。 的设置是否正确

10.5.3 布局设置
7. 打印选项 打印样式(一般用默认设置) 打印样式(一般用默认设置) 打印对象线宽 8. 注意事项 应结合具体打印机和要求进行1. 命令功能 选择要应用的页面设置名
2. 命令选项 当前页面设置 添加新的页面设置 应用上一次打印

10.5.4 页面设置名

10.1.2 图纸空间
1. 图纸空间含义 图纸空间一般用于打印,又称为打印空间。 图纸空间一般用于打印,又称为打印空间。 打印空间 图纸空间为布局服务 为布局服务。 图纸空间为布局服务。 一般在图纸空间内完成模型的布局和打印。 一般在图纸空间内完成模型的布局和打印。 2. 注意事项 图纸空间可以重命名、复制、删除等操作。 图纸空间可以重命名、复制、删除等操作。 一般在图纸空间进行布局和打印图形 在图纸空间进行布局和打印图形。 一般在图纸空间进行布局和打印图形。 图纸空间有多个。 图纸空间有多个。 有多个
第十章
