基于单片机的远程烟雾报警系统

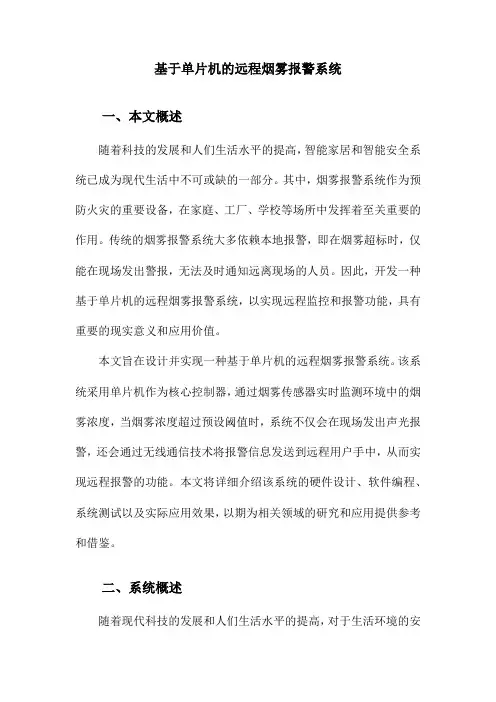

基于单片机的远程烟雾报警系统一、本文概述随着科技的发展和人们生活水平的提高，智能家居和智能安全系统已成为现代生活中不可或缺的一部分。

其中，烟雾报警系统作为预防火灾的重要设备，在家庭、工厂、学校等场所中发挥着至关重要的作用。

传统的烟雾报警系统大多依赖本地报警，即在烟雾超标时，仅能在现场发出警报，无法及时通知远离现场的人员。

因此，开发一种基于单片机的远程烟雾报警系统，以实现远程监控和报警功能，具有重要的现实意义和应用价值。

本文旨在设计并实现一种基于单片机的远程烟雾报警系统。

该系统采用单片机作为核心控制器，通过烟雾传感器实时监测环境中的烟雾浓度，当烟雾浓度超过预设阈值时，系统不仅会在现场发出声光报警，还会通过无线通信技术将报警信息发送到远程用户手中，从而实现远程报警的功能。

本文将详细介绍该系统的硬件设计、软件编程、系统测试以及实际应用效果，以期为相关领域的研究和应用提供参考和借鉴。

二、系统概述随着现代科技的发展和人们生活水平的提高，对于生活环境的安全性要求也日益提高。

烟雾报警系统作为预防火灾的重要手段，其重要性不言而喻。

传统的烟雾报警系统大多采用有线连接方式，安装布线复杂，且扩展和维护困难。

因此，开发一种基于单片机的远程烟雾报警系统，既能实现烟雾检测报警，又能通过无线传输方式实现远程监控，具有重要的现实意义和应用价值。

本系统主要由烟雾传感器、单片机、无线通信模块等部分组成。

烟雾传感器负责实时监测环境中的烟雾浓度，一旦检测到烟雾浓度超过预设阈值，便会向单片机发送报警信号。

单片机作为系统的核心控制部件，负责接收传感器的报警信号，并通过无线通信模块将报警信息发送至远程监控中心。

监控中心收到报警信息后，可立即采取相应的处理措施，如通知消防部门或启动自动灭火系统等，从而实现对火灾的有效防控。

本系统具有安装简便、扩展性强、维护方便等优点。

通过引入无线通信技术，实现了对烟雾报警系统的远程监控和管理，提高了系统的智能化水平和响应速度。

基于单片机的室内烟雾报警系统的设计

基于单片机的室内烟雾报警系统的设计摘要随着社会和经济的发展，在日常生活中做好火灾预防工作显得越来越重要了。

因此，我们设计一种结构简单、经济实用的家庭烟雾报警器来满足市场的需求。

基于供家庭使用的烟雾报警器应该具备的基本要求和功能，设计了一种比较合理适用的烟雾报警器。

该设计以单片机STC89C52和传感器MQ-2作为烟雾报警器的核心元器件，并配合其它元器件来实现声音报警等功能。

设计中选用STC89C52单片机作为控制器，选用MQ-2型半导体可燃气体敏感元件传感器来实现烟雾的检测。

烟雾报警器主要由单片机控制电路、声音报警电路、烟雾信号采集及前置放大电路、安全保护电路等构成，设计比较合理并且价格低廉、简单易懂。

论文主要针对烟雾报警的各个功能以及组成部分进行详细的介绍和说明，并对其外围设备电路和主控电路之间的接口连接方式，以及系统软件设计进行了重点的讲解和分析。

关键字：烟雾报警器；单片机；传感器The Design of Indoor Smoke Alarm System Based on MCUAbstractWith the social and economic development, fire prevention in daily life to do more and more important. Therefore, we design a simple structure, economical and practical family smoke alarm to meet the needs of the market. Based on the basic requirements and functions of smoke alarm for home use, a reasonable and applicable smoke alarm is designed.The design of single-chip STC89C52 and MQ-2 sensor smoke alarm as the core components, and with other components to achieve the voice alarm and other functions. The design of STC89C52 microcontroller as a controller, the choice of MQ-2 type semiconductor combustible gas sensor sensor to achieve smoke detection. Smoke alarm by the single-chip microcomputer control circuit, sound alarm circuit, smoke signal acquisition and preamplifier circuit, safety protection circuit, etc., the design is reasonable and inexpensive, easy to understand. In this paper, the functions and components of smoke alarm are introduced and explained in detail, and the connection mode between the peripheral circuit and the main control circuit and the design of the system software are mainly explained and analyzed.1 绪论1.1 课题背景由于科技的发展以及工农业生产，越来越多的隐患也将随之而产生。

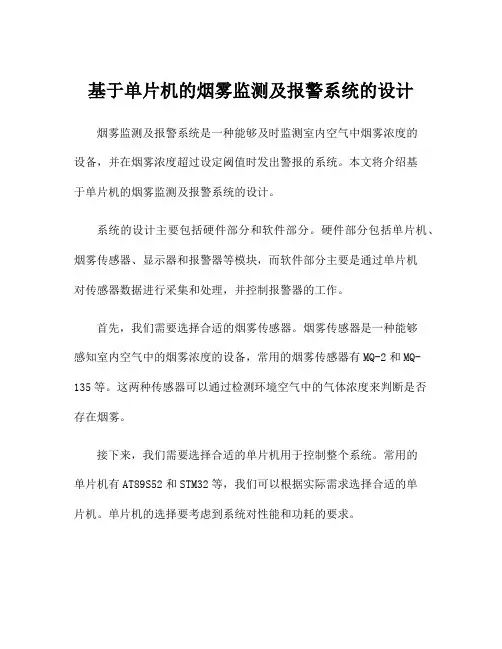

基于单片机的烟雾监测及报警系统的设计

基于单片机的烟雾监测及报警系统的设计烟雾监测及报警系统是一种能够及时监测室内空气中烟雾浓度的设备，并在烟雾浓度超过设定阈值时发出警报的系统。

本文将介绍基于单片机的烟雾监测及报警系统的设计。

系统的设计主要包括硬件部分和软件部分。

硬件部分包括单片机、烟雾传感器、显示器和报警器等模块，而软件部分主要是通过单片机对传感器数据进行采集和处理，并控制报警器的工作。

首先，我们需要选择合适的烟雾传感器。

烟雾传感器是一种能够感知室内空气中的烟雾浓度的设备，常用的烟雾传感器有MQ-2和MQ-135等。

这两种传感器可以通过检测环境空气中的气体浓度来判断是否存在烟雾。

接下来，我们需要选择合适的单片机用于控制整个系统。

常用的单片机有AT89S52和STM32等，我们可以根据实际需求选择合适的单片机。

单片机的选择要考虑到系统对性能和功耗的要求。

在硬件部分，我们需要将烟雾传感器与单片机进行连接。

通过传感器模块和单片机的串口通信，单片机能够通过串口接收到传感器发送的信号，并进行相应的处理。

软件部分主要是单片机的程序设计。

首先，我们需要编写一个函数用于初始化单片机和传感器。

接着，我们编写一个函数用于采集传感器的数据，并对数据进行处理。

比如，我们可以将传感器的输出电压转化为烟雾浓度值。

然后，我们可以编写一个函数用于控制报警器的工作。

当烟雾浓度超过设定阈值时，报警器将发出警报。

系统设计完成后，我们可以将所有模块进行连接并进行测试。

在测试中，可以模拟烟雾环境并观察系统的反应是否符合预期。

如果系统正常工作，即能够正常检测烟雾浓度并发出警报，那么我们可以将系统进行调试和优化。

总结而言，基于单片机的烟雾监测及报警系统是一种能够及时监测室内空气中烟雾浓度的设备，并在烟雾浓度超过设定阈值时发出警报的系统。

通过合理选择传感器和单片机，并进行正确的连接和程序设计，我们可以设计出一个性能稳定的烟雾监测及报警系统。

这种系统能够在保证室内空气质量的同时，为人们提供更加安全的居住环境。

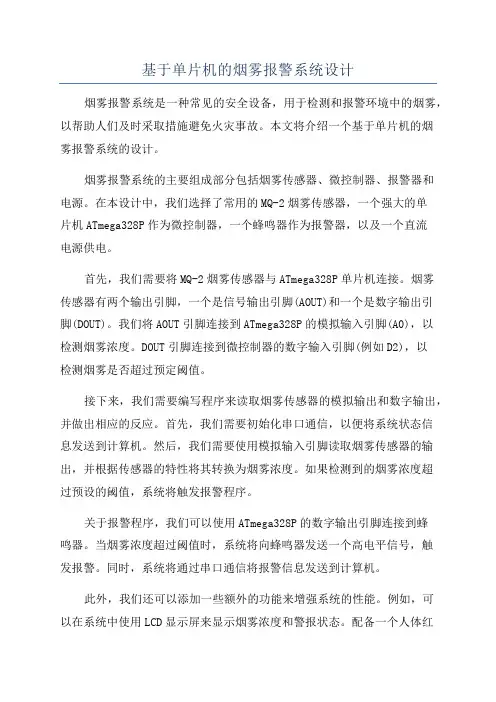

基于单片机的烟雾报警系统设计

基于单片机的烟雾报警系统设计烟雾报警系统是一种常见的安全设备，用于检测和报警环境中的烟雾，以帮助人们及时采取措施避免火灾事故。

本文将介绍一个基于单片机的烟雾报警系统的设计。

烟雾报警系统的主要组成部分包括烟雾传感器、微控制器、报警器和电源。

在本设计中，我们选择了常用的MQ-2烟雾传感器，一个强大的单片机ATmega328P作为微控制器，一个蜂鸣器作为报警器，以及一个直流电源供电。

首先，我们需要将MQ-2烟雾传感器与ATmega328P单片机连接。

烟雾传感器有两个输出引脚，一个是信号输出引脚(AOUT)和一个是数字输出引脚(DOUT)。

我们将AOUT引脚连接到ATmega328P的模拟输入引脚(A0)，以检测烟雾浓度。

DOUT引脚连接到微控制器的数字输入引脚(例如D2)，以检测烟雾是否超过预定阈值。

接下来，我们需要编写程序来读取烟雾传感器的模拟输出和数字输出，并做出相应的反应。

首先，我们需要初始化串口通信，以便将系统状态信息发送到计算机。

然后，我们需要使用模拟输入引脚读取烟雾传感器的输出，并根据传感器的特性将其转换为烟雾浓度。

如果检测到的烟雾浓度超过预设的阈值，系统将触发报警程序。

关于报警程序，我们可以使用ATmega328P的数字输出引脚连接到蜂鸣器。

当烟雾浓度超过阈值时，系统将向蜂鸣器发送一个高电平信号，触发报警。

同时，系统将通过串口通信将报警信息发送到计算机。

此外，我们还可以添加一些额外的功能来增强系统的性能。

例如，可以在系统中使用LCD显示屏来显示烟雾浓度和警报状态。

配备一个人体红外传感器，当有人靠近时可以自动关闭蜂鸣器以避免误报。

还可以添加一个数据存储模块，将系统的状态信息保存下来以便后续分析。

在系统设计过程中，还需要考虑供电问题。

可以使用一个直流电源为整个系统提供所需的电力。

此外，为了确保系统稳定运行，可以添加一个电源管理模块，以防止电池耗尽，并在电池电量不足时提醒用户更换电池。

总结来说，基于单片机的烟雾报警系统设计是一个复杂而重要的项目。

基于单片机的远程烟雾报警系统的硬件电路设计

基于单片机的远程烟雾报警系统的硬件电路设计本文主要介绍一种基于单片机的远程烟雾报警系统的硬件电路设计。

此系统主要用于检测环境中是否存在有害烟雾气体，若检测到有害烟雾气体，则会通过网络发送报警信息给管理员，以便管理员及时采取措施。

1. 系统架构设计本系统采用基于单片机的设计架构，系统框图如下所示：烟雾传感器---> 微处理器--->以太网模块--->网络--->中央服务器--->管理员2. 烟雾传感器本系统采用烟雾传感器MQ-2来检测环境中的有害烟雾气体。

烟雾传感器MQ-2具有高灵敏度、低功耗等特点，可用于检测烟雾、甲烷、丙烷、液化石油气、氢气等气体。

烟雾传感器MQ-2的工作原理是：烟雾气体进入传感器后，与传感器内的薄膜发生反应，导致电阻值发生变化，通过压控电压源对电阻进行放大和滤波，获得传感器的输出信号。

3. 微处理器本系统采用STC89C52RC单片机作为主控芯片，STC89C52RC具有8位的数据总线、64KB 的闪存、2KB的RAM、21个I/O口等，可满足系统的需求。

单片机的主要功能是采集烟雾传感器的数据、处理数据并发送报警信息。

具体实现过程如下：（1）单片机采集烟雾传感器的数据，通过AD转换器将模拟信号转换为数字信号，以便进行处理。

（2）单片机对采集的数据进行处理，判定是否达到预设报警值，若达到预设报警值，则向以太网模块发送报警信息。

（3）单片机通过串口通信将采集的数据和报警信息发送给服务器，以便管理员及时得到报警信息。

4. 以太网模块本系统采用W5500以太网模块实现网络通信功能。

W5500是一种基于TCP/IP协议的高性能以太网通信芯片，具有高速传输、低功耗、易使用等优点。

以太网模块主要负责将单片机采集的数据和报警信息发送给中央服务器，并接收服务器返回的指令。

具体实现过程如下：（1）以太网模块向服务器发送UDP数据包，将采集的数据和报警信息封装在数据包中。

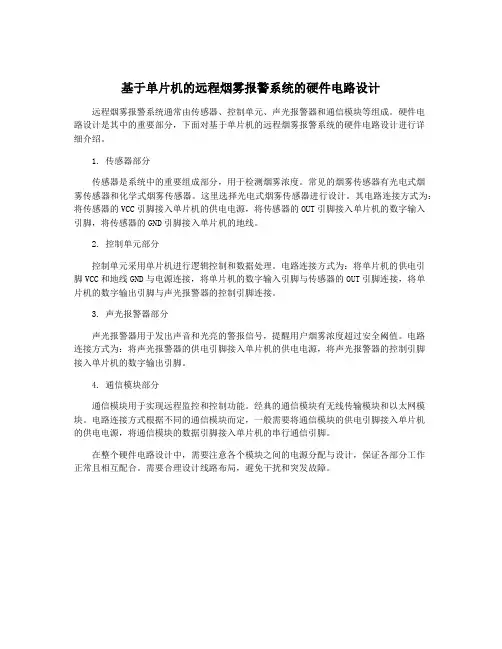

基于单片机的远程烟雾报警系统的硬件电路设计

基于单片机的远程烟雾报警系统的硬件电路设计
远程烟雾报警系统通常由传感器、控制单元、声光报警器和通信模块等组成。

硬件电
路设计是其中的重要部分，下面对基于单片机的远程烟雾报警系统的硬件电路设计进行详
细介绍。

1. 传感器部分
传感器是系统中的重要组成部分，用于检测烟雾浓度。

常见的烟雾传感器有光电式烟
雾传感器和化学式烟雾传感器。

这里选择光电式烟雾传感器进行设计。

其电路连接方式为：将传感器的VCC引脚接入单片机的供电电源，将传感器的OUT引脚接入单片机的数字输入
引脚，将传感器的GND引脚接入单片机的地线。

2. 控制单元部分
控制单元采用单片机进行逻辑控制和数据处理。

电路连接方式为：将单片机的供电引
脚VCC和地线GND与电源连接，将单片机的数字输入引脚与传感器的OUT引脚连接，将单
片机的数字输出引脚与声光报警器的控制引脚连接。

3. 声光报警器部分
声光报警器用于发出声音和光亮的警报信号，提醒用户烟雾浓度超过安全阈值。

电路
连接方式为：将声光报警器的供电引脚接入单片机的供电电源，将声光报警器的控制引脚
接入单片机的数字输出引脚。

4. 通信模块部分
通信模块用于实现远程监控和控制功能。

经典的通信模块有无线传输模块和以太网模块。

电路连接方式根据不同的通信模块而定，一般需要将通信模块的供电引脚接入单片机
的供电电源，将通信模块的数据引脚接入单片机的串行通信引脚。

在整个硬件电路设计中，需要注意各个模块之间的电源分配与设计，保证各部分工作
正常且相互配合。

需要合理设计线路布局，避免干扰和突发故障。

基于单片机的烟雾传感器报警系统设计

课题名称：基于单片机的烟雾传感器报警系统目录第一章绪论 (3)1. 1课题简介 31. 1. 1课题来源 (3)1. 1. 2市场情况 (3)1. 1. 3技术现状 (3)1. 2 传感器定义与组成31. 3传感器的基本特性 41. 4 传感器分类 61. 5 传感器的发展趋势6第二章硬件电路设计 (9)2. 1单片机定义92．2 单片机的特点及应用92. 3 MCS-51单片机的结构102. 4电源部分的设计132. 4. 1气敏传感器检测系统的设计 (17)2. 4. 2气敏传感器制作设计 (18)2. 4. 3继电器的设计 (20)2. 5 AT89C51单片机的控制电路设计202. 5. 1时钟电路的设计 (20)2. 5. 2 复位电路的设计 (21)2. 5. 3 报警控制系统电路的设计 (21)第三章软件程序设计 (23)3. 1应用程序的设计23第四章调试过程 (25)4. 1 硬件调试（可以做出实物）254. 2 软件调试264. 3 联机调试30总结 (31)致谢 (32)参考文献 (33)基于单片机的烟雾传感器报警系统设计尹丽08电子信息工程[摘要]:本文介绍一种新型的气敏传感器测试系统的设计方法。

该系统基于MCS-51单片机原理和控制理论，进行气敏传感器测试、过程控制，及继电器电压控制，并能进行监控报警，克服了目前气敏传感器人工操作测试带来的效率低、误差大、操作人员长时间工作等问题。

该系统结构简单，抗干扰能力强，适合于医院、学校、宿舍、家庭等环境下进行气体检测，有广泛的应用前景。

[关键词]:烟雾传感器、单片机、汇编语言Based On SCM's Smog Sensor Design For Alarm SystemYin LiAbstract: This article introduces one new gas sensor test system's design method. This system based on the MCS-51 monolithic integrated circuit principle and the control theory, carries on the gas sensor test, the process control, and with the relay establishment voltage control, and can carry on the monitoring warning, overcame the efficiency which the present gas sensor manual control test broughtto be low, the error was big, questions and so on operators long-firing operation. This system structureis simple, anti-jamming ability, suits under environment and so on hospital, school, dormitory, family carries on the gas examination, has the widespread application prospect.Key words: Smog sensor、MCU、Assembly language第一章绪论1. 1 课题简介1. 1. 1 课题来源本课题源于在科技高度发达的今天,火灾对人生命和财富造成的伤害越来越严重,使用一定报警装置来减少甚至防止火灾的发生是非常必要的。

毕业设计(论文)-基于单片机的烟雾检测系统

基于单片机的烟雾检测系统摘要为了早期发现和通报有害烟雾，防止和减少危害，保护人身和财产安全。

烟雾报警器能给人们提前警示。

随着“信息时代”的到来，传感器技术得到了显著的进步，其应用领域越来越广泛，对其需求越来越迫切,要求越来越高。

本文采用MQ-7型半导体电阻式烟雾传感器和AT89C2051单片机为核心技术设计的烟雾报警器，实现了烟雾报警、报警限设置、延时报警及与上位机串口通信等功能，对烟雾检测报警的实现技术进行了的有意义的探索与研究，在有害气体监测实现方面有一定的参考价值。

关键词烟雾报警器AT89C2051 传感器SMOKE DETECTION SYSTEM BASEDON SINGLE CHIPAbstractFor early detection and notification of harmful fumes, to prevent and reduce hazards and protect life and property safety. Smoke alarm can give people advance warning. With the "information age" the arrival of sensor technology has been significant progress, more and more widely its applications, its demand for more and more urgent, requiring higher and higher. In this paper, MQ-7-type semiconductor resistance type smoke sensor and AT89C2051 microcontrollers as the core technology smoke alarm designed to achieve a smoke alarm, alarm limit settings, delay alarm and serial communication with the host computer and other functions, the implementation of the smoke detection alarm Technology for a meaningful exploration and research, monitoring the achievement of the harmful gas have some reference value.KEY WORDS smoke alarm AT89C2051 sensor目录中文摘要 (I)英文摘要 (II)1 绪论 (1)1.1 问题由来 (1)1.2 课题现状 (2)1.3 论文的主要任务 (2)2 系统原理概述 (4)2.1 烟雾检测报警器的设计思路 (4)2.2 系统硬件组成原理 (4)2.3 烟雾传感器的选择 (5)2.4 运放与A/D的选择 (6)2.5 单片机系统部分 (9)2.5.1 单片机AT89C51介绍 (9)2.5.2 定时/计数器的结构及控制 (10)2.5.3 中断控制 (11)2.5.4 单片机外围电路介绍 (12)2.6 报警部分 (13)2.7 软件系统工作流程 (15)2.7.1 工作过程及程序设计 (16)3 系统设计 (17)3.1 系统的硬件设计 (17)3.2 软件设计 (19)3.2.1 A/D采样双通道流程 (19)3.2.2 报警流程设计 (20)4 系统的仿真 (23)4.1 A/D转换的仿真 (24)4.2 滤波及报警算法调试 (25)5 设计总结 (27)5.1 实现目标与特点 (27)5.2 结论及不足 (28)致谢 (29)参考文献 (30)附录1 (32)附录2 (33)1 绪论1.1问题由来随着社会的发展，人们对生活质量的要求越来越高，环境污染问题对人们的危害也越来越明显。

基于单片机的远程烟雾报警系统的硬件电路设计

基于单片机的远程烟雾报警系统的硬件电路设计概述：
远程烟雾报警系统是一种基于单片机的智能化安防系统，主要用于监测室内烟雾浓度，一旦浓度超过一定值，系统会自动报警并发送报警信息至指定的手机或电脑，以保护人们
的生命与财产安全。

本文介绍该系统的硬件电路设计。

电路原理：
该系统主要由烟雾传感器、单片机、LCD显示屏、蜂鸣器、无线模块等几个部分构成。

通过烟雾传感器采集室内烟雾浓度信息，单片机对采集的数据进行处理，并根据一定的算
法判断是否需要报警，如果需要则将报警信息通过无线模块发送至指定的手机或电脑。

LCD显示屏用于显示当前烟雾浓度值，同时也可以显示系统的状态信息。

蜂鸣器主要用于
发出报警声音，提醒人们及时逃离现场。

电路设计：
1.烟雾传感器模块：烟雾传感模块是本系统的核心部件之一，主要功能是监测室内烟
雾浓度，该模块直接通过单片机的模拟输入口接收传感器采集到的烟雾浓度值，并将其转
化为数字信号，通过单片机进行处理并显示在LCD屏幕上。

2.单片机模块：单片机模块是整个系统的控制中心，负责数据的采集、处理与存储，
并根据一定的算法判断是否需要报警，如果需要，则通过蜂鸣器进行报警，并将报警信息
通过无线模块发送至指定的手机或电脑。

3.LCD显示屏：LCD显示屏是用于显示当前烟雾浓度值与系统状态信息的设备，可实
时显示烟雾浓度值，并显示系统运行状态。

4.蜂鸣器模块：蜂鸣器模块主要负责向人们发出报警声音，提醒人们及时逃离现场。

5.无线模块：无线模块可以通过无线信号将报警信息发送至指定的手机或电脑，让人
们及时获得警报信息，以便采取有效的措施进行保护。

总结：。

基于C51单片机的烟雾报警器设计

基于C51单片机的烟雾报警器设计设计基于C51单片机的烟雾报警器摘要：烟雾报警器是一种常见的安全设备，用于检测并报警烟雾的存在。

本设计基于C51单片机，通过光敏电阻和烟雾传感器来检测烟雾浓度，并通过蜂鸣器和LED灯提供报警信号。

通过编程控制单片机，实现了烟雾报警器的功能。

关键词：C51单片机、烟雾传感器、烟雾报警器、光敏电阻、蜂鸣器、LED灯1.引言烟雾报警器是一种广泛应用的安全设备，它可以及时发现并报警烟雾的存在，预警人们可能发生的火灾事故。

本设计基于C51单片机，实现了一个简单的烟雾报警器。

该报警器通过光敏电阻和烟雾传感器来检测烟雾浓度，并通过蜂鸣器和LED灯提供报警信号。

2.设计原理本设计的烟雾报警器主要由C51单片机、光敏电阻、烟雾传感器、蜂鸣器和LED灯组成。

光敏电阻用于检测光照强度，当烟雾浓度超过一定阈值时，烟雾传感器会发出高电平信号。

C51单片机通过读取光敏电阻和烟雾传感器的信号来判断是否触发报警。

当触发报警时，蜂鸣器会发出警报声，并且LED灯会闪烁。

3.硬件设计3.1C51单片机C51单片机是本设计的核心控制器，它负责读取传感器信号、控制蜂鸣器和LED灯的状态，并与用户进行交互。

C51单片机的引脚用于连接其他硬件组件。

3.2光敏电阻光敏电阻用于检测环境光照强度，它的电阻值会随光照强度的变化而变化。

本设计将光敏电阻接入C51单片机的模拟输入引脚，通过测量电阻值来判断环境光照强度。

在光照强度较低时，烟雾传感器的探测效果更好。

3.3烟雾传感器烟雾传感器是烟雾报警器的核心部件，它能够检测烟雾浓度。

本设计使用一种常见的烟雾传感器模块，它通过电化学原理来检测烟雾浓度。

当烟雾浓度超过一定阈值时，烟雾传感器会输出高电平信号。

3.4蜂鸣器和LED灯蜂鸣器和LED灯用于提供报警信号。

当检测到烟雾浓度超过一定阈值时，蜂鸣器会发出警报声，并且LED灯会闪烁。

通过这种方式，可以吸引人们的注意并提醒他们可能发生火灾事故。

基于单片机的远程烟雾报警系统的硬件电路设计

基于单片机的远程烟雾报警系统的硬件电路设计远程烟雾报警系统主要用于监测室内烟雾浓度，一旦监测到烟雾浓度超过设定阈值，系统将会发出报警信号。

随着物联网技术的不断发展，基于单片机的远程烟雾报警系统已经成为一种常见的应用方式。

本文将介绍基于单片机的远程烟雾报警系统的硬件电路设计，从而帮助读者更好地了解这一系统的工作原理和实现方式。

1. 系统架构基于单片机的远程烟雾报警系统的整体架构包括传感器模块、单片机模块、通信模块和报警模块。

传感器模块用于检测烟雾浓度，单片机模块负责数据处理和控制，通信模块用于与远程监控中心进行数据交互，报警模块则负责发出声光警报。

2. 传感器模块传感器模块采用烟雾传感器MQ-2，它是一种广泛应用于烟雾报警系统中的气体敏感传感器。

该传感器采用颗粒吸附原理，可以探测多种可燃气体和烟雾。

传感器模块通过模拟输出将检测到的烟雾浓度转换为电压信号，并输入到单片机模块进行处理。

3. 单片机模块单片机模块采用常见的51单片机，它具有较强的数据处理能力和通用性，适合用于控制和数据处理任务。

单片机模块接收传感器模块输出的烟雾浓度电压信号，经过A/D转换后进行数据处理，并根据预设的阈值判断是否触发报警。

单片机模块还负责控制通信模块和报警模块的工作状态。

4. 通信模块通信模块采用无线模块，如WiFi模块或者GPRS模块。

通信模块负责将单片机模块处理后的数据通过无线方式发送给远程监控中心，以实现远程监控和管理。

通信模块也可以接收远程监控中心发送的指令，实现对系统的远程控制。

5. 报警模块报警模块包括声光报警器和继电器模块。

当单片机模块触发报警条件时，报警模块将通过继电器控制声光报警器发出警报信号，提醒周围人员及时进行处理和疏散。

6. 系统电路设计基于上述模块，整个远程烟雾报警系统的硬件电路设计如下：（1）传感器模块电路设计：烟雾传感器MQ-2的模拟输出接入单片机模块的A/D转换口，同时接入可调电阻，调节阈值电压。

基于单片机的烟雾检测报警系统设计

基于单片机的烟雾检测报警系统设计一、本文概述本文旨在探讨基于单片机的烟雾检测报警系统的设计与实现。

我们将详细介绍该系统的整体架构、关键组成部分、设计原理以及在实际应用中的优势。

通过这一设计，我们希望能够构建一个高效、可靠且成本效益高的烟雾检测报警系统，以满足日益增长的火灾预防和安全监控需求。

我们将概述单片机的选择及其在系统中的作用，包括控制核心、数据处理和通信等功能。

接着，我们将详细讨论烟雾传感器的选型、工作原理及其与单片机的连接方式。

报警模块的设计和实现也将是本文的重点之一，包括声音报警和光报警的设计原理和实现方法。

本文还将涉及系统的电源设计、软件编程以及整体系统的集成和调试。

我们将通过实际案例和实验结果来验证系统的性能，包括烟雾检测的准确性、报警的及时性以及系统的稳定性等方面。

我们将总结基于单片机的烟雾检测报警系统的特点和应用前景，以期为相关领域的研究和实践提供有益的参考。

二、系统总体设计本烟雾检测报警系统以单片机为核心，通过集成烟雾传感器、报报警功能。

系统设计注重稳定性、准确性和实时性，以满足各种应用场景的需求。

在硬件设计方面，单片机作为中央处理器，负责接收烟雾传感器采集的数据，并进行处理和分析。

烟雾传感器采用高灵敏度的光电式烟雾探测器，能够快速响应烟雾浓度的变化，并将模拟信号转换为单片机可处理的数字信号。

系统还配备了报警模块和显示模块，当烟雾浓度超过设定阈值时，报警模块会发出声光报警，同时显示模块会显示烟雾浓度值，以便用户及时了解环境状况。

在软件设计方面，采用模块化编程思想，将系统划分为数据采集、数据处理、报警控制和显示控制等模块。

数据采集模块负责从烟雾传感器读取数据，并进行预处理；数据处理模块根据预设算法对采集到的数据进行分析和判断，确定是否触发报警；报警控制模块在接收到报警指令后，控制报警模块发出声光报警；显示控制模块则负责将烟雾浓度值显示在显示屏上。

在系统设计过程中，还充分考虑了低功耗、抗干扰等因素。

基于单片机的远程烟雾报警系统的硬件电路设计

基于单片机的远程烟雾报警系统的硬件电路设计
随着社会的发展，对于安全问题的关注也越来越多。

烟雾报警系统是一种常用的安全
设备，可以及时预警火灾等危险情况。

本文中，我们基于单片机设计了一套远程烟雾报警
系统。

硬件电路设计
整个系统由三部分组成：烟雾传感器模块、控制模块和报警模块。

1. 烟雾传感器模块
烟雾传感器模块用于检测烟雾浓度，判断是否发生火灾。

常用的烟雾传感器有MQ-2、MQ-5等。

我们在这里选择了MQ-2作为烟雾传感器。

MQ-2传感器需要5V的供电，在工作时会输出一路模拟电压信号，用于表示烟雾浓度。

我们需要使用一个AD转换器将模拟电压转换为数字信号，这样方便后续的处理。

2. 控制模块
控制模块使用单片机控制，用于接收来自烟雾传感器的信号，进行处理并判断是否触
发报警。

我们选用了STC89C52单片机作为控制模块。

单片机采用4MHz时钟，通过串口通信的方式将检测到的烟雾浓度值发送到远程终端，同时在本地显示。

3. 报警模块
当检测到烟雾浓度超过一定值时，报警模块会发出警报。

我们选择了蜂鸣器作为报警
模块，当传感器检测到的烟雾浓度超过阈值时，单片机会输出一个高电平，驱动蜂鸣器发
出警报声音。

总体来说，烟雾传感器模块、控制模块和报警模块三部分完成了远程烟雾报警系统的
硬件电路设计。

接下来，我们需要进行软件程序设计。

基于单片机的烟雾报警器的设计1

目录目录 (1)一方案论证与比较 (2)方案一：气敏传感器驱动555震荡报警 (2)方案二：单片机检测气敏传感器再驱动蜂鸣器报警 (2)二部分器件简介 (3)1. 烟雾传感器 (3)（1）光电烟雾报警IC种类 (4)（2）离子烟雾报警IC (4)(3) KT-601型便携式可燃气体检测仪 (5)2. 主控制器AT89S52 (6)（1）MSC-51芯片资源简介 (6)(2) 单片机的引脚 (7)(3) 89S51单片机的外接晶体引脚 (8)(4) 89S51单片机的控制线 (8)(5) 89S51单片机复位方式 (8)三报警系统设计 (9)1.硬件电路设计 (9)（1）单片机最小系统 (9)（2）气敏检测系统 (10)（3）电源电路 (10)（4）报警驱动电路 (10)四结束语 (11)五参考文献 (12)一方案论证与比较方案一：气敏传感器驱动555震荡报警如图1所示为简易气体烟雾报警电路。

该报警器由降压整流与稳压电路、气敏传感元件和触发、报警音响电路等组成。

降压整流与稳压电路由变压器B、桥氏整流电路、集成稳压电源7805等组成。

触发、报警音响电路由可控多谐振荡器(555、R2、W2、C4)和扬声器Y等组成。

半导体气敏元件采用QM-25型或MQ211型，其适用于煤气、天然气、汽油、醇、醚类及各种烟雾的报警，其要求加热电压稳定，故采用7805对灯丝电压进行稳压，且要求开机预热3分钟。

当气敏元件QM接触到可燃性气体或烟雾时，其A～B极间的电阻降低，从而使该电阻与W1的分压上升，相应555④脚电位上升，当④脚的电位上升到lV以上时，555起振，其振荡频率为f=1.44／(R2+2Rw2)C4。

图中所示参数对应的频率约为0.6～8kHz。

调节电位器W2，使其频率为1.5kHz即可。

相应555的输出端③脚的输出信号推动扬声器Y发出报警声。

正常情况下，气敏元件的A-B极间的阻值较大，该电阻与W1的分压减小，相应使555④脚处于低电平，555停振，扬声器Y不工作。

基于单片机的烟雾报警器的设计

基于单片机的烟雾报警器的设计烟雾报警器是一种能够实时监测环境中烟雾浓度并及时发出警报的装置，主要用于家庭、办公室或其他公共场所的火灾预警。

本文将介绍一个基于单片机的烟雾报警器的设计方案。

1.设计思路2.硬件设计（1）单片机选择：根据需要，选择一款适合的单片机，如常见的51单片机系列或STM32系列单片机。

单片机需要提供足够的GPIO口用于连接烟雾传感器、LCD显示屏、蜂鸣器等外部设备。

（2）烟雾传感器：选择一款灵敏度较高、稳定性好的烟雾传感器模块。

常见的烟雾传感器模块有MQ-2、MQ-7等。

传感器模块通常通过模拟输出方式提供检测结果，因此还需要设定一个模拟输入引脚用于接收传感器的输出信号。

（3）LCD显示屏：选择一块适合的LCD显示屏，用于显示当前的烟雾浓度值和其他状态信息。

显示屏可以通过串行或并行方式与单片机进行通信。

（4）蜂鸣器：选择一个适合的蜂鸣器用于发出声音警报。

蜂鸣器通常通过直流脉冲信号进行驱动，可以通过GPIO口进行控制。

（5）电源电路：提供适当的电源电路，以确保整个系统正常工作。

通常可以使用电池或直接使用交流电源。

3.软件设计通过单片机的GPIO口对外部设备进行控制，可以使用C语言或汇编语言进行编程。

下面是一个简单的程序框架：（1）初始化：设置GPIO口的输入输出方向，并初始化LCD显示屏、蜂鸣器等外设，为后续的工作做准备。

（2）检测：通过模拟输入引脚读取烟雾传感器的输出信号，并转换为相应的浓度值。

（3）判断：将检测到的烟雾浓度与预设的阈值进行比较，如果超过阈值，则执行下一步。

（4）警报：通过GPIO口控制蜂鸣器发出声音警报，并在LCD显示屏上显示相应的警报信息。

（5）延时：为了避免频繁触发报警，可以在发出警报后加入适当的延时。

（6）循环：重复执行步骤2至步骤5，实现实时监测和报警功能。

4.其他功能扩展为了增加烟雾报警器的功能和灵活性，可以考虑以下扩展：（1）远程报警：通过串口或网络连接，将报警信息发送到远程设备，如手机、电脑等。

基于单片机的远程烟雾报警系统的硬件电路设计

基于单片机的远程烟雾报警系统的硬件电路设计
远程烟雾报警系统是一种通过监测环境中的烟雾浓度来实现报警的安全设备。

在本文中，我们将介绍基于单片机的远程烟雾报警系统的硬件电路设计。

系统的硬件电路主要包括烟雾传感器、单片机、无线通信模块以及报警器等组成部
分。

我们选择一款合适的烟雾传感器来检测环境中的烟雾浓度。

烟雾传感器通常包括一个
光敏元件和一个电路调节模块。

当烟雾浓度超过一定阈值时，光敏元件就会感应到烟雾微
粒并输出信号。

接下来，我们选择一款适合的单片机来控制系统的运行。

单片机通常具有多个通道的
模拟输入和数字输出引脚，用于接收传感器的信号并控制报警器的工作。

通过编程单片机，我们可以实现对烟雾浓度的实时监测，并根据预设的阈值触发相应的报警动作。

为了实现远程通信，我们还需要选择一款无线通信模块。

无线通信模块通常具有一定
的传输距离和速率，并可以支持多种通信协议。

在设计中，我们可以使用一款适合的无线
通信模块来将单片机获得的数据传输到远程监控系统中，实现远程报警和监控。

我们需要选择一个合适的报警器来进行报警。

报警器通常具有较高的声音和可见性，
能够在发生紧急情况时及时提醒周围的人员。

根据具体的需求，我们可以选择一款满足要
求的报警器，并通过单片机的数字输出引脚来控制其工作。

基于单片机的远程烟雾报警系统的硬件电路主要包括烟雾传感器、单片机、无线通信
模块和报警器等组成部分。

通过合理选择和设计这些组件，我们可以实现一个高效可靠的
远程烟雾报警系统，为用户提供了更好的安全保障。

基于51单片机的烟雾探测器报告

1 前言烟雾浓度测试仪，也以根据工程的要求同各种灭火设施和通讯装置联动，以形成中心控制系统。

即由自动报警、自动灭火、安全疏散诱导、系统过程显示、消防档案管理等组成一个完整的消防控制系统。

火灾探测器是探测火灾的仪器，由于在火灾发生的阶段，将伴随产生烟雾、高温和火光。

这些烟、热和光可以通过探测器转变为电信号报警或使自动灭火系统启动，及时扑灭火灾。

1.1烟雾探测器工作原理1.1.1 烟雾探测器种类目前常用的有三种步进电动机：(1)离子感烟式探测。

它是在电离室内含有少量放射性物质，可使电离室内空气成为导体，允许一定电流在两个电极之间的空气中通过，射线使局部空气成电离状态，经电压作用形成离子流，这就给电离室一个有效的导电性。

(2)光电感烟探测器。

它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的。

(3)红外光束感烟探测器。

它是对警戒范围内某一线状窄条周围烟气参数响应的火灾探测器。

1.1.2 工作原理烟雾探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

它在内外电离室里面有放射源镅241，电离产生的正、负离子，在电场的作用下各自向正负电极移动。

在正常的情况下，内外电离室的电流、电压都是稳定的。

一旦有烟雾窜逃外电离室。

干扰了带电粒子的正常运动，电流，电压就会有所改变，破坏了内外电离室之间的平衡，于是无线发射器发出无线报警信号，通知远方的接收主机，将报警信息传递出去。

2 总体方案2.1 方案比较方案一：采用通用的低成本单片机作为下位机的主控制器，外加ADC0832采集烟雾传感器的模拟信号，经过单片机的运算处理过后，把数据通过外加的USB模块传到PC机，PC机上用VC++软件上位机对烟雾信号实时监控，若达到阈值，则报警。

图2.2 方案二2.2 方案论证和选择方案论证：方案一使用价格低廉的8位单片机，另外增加了ADC芯片和USB 模块芯片，电路相对比较复杂，上位机软件选用微软公司的VC++，它具有十分优秀的灵活性，便于开发人员的灵活设计，但程序设计相对复杂。

《毕业论文-基于单片机原理的烟雾传感器设计》.doc

《毕业论文-基于单片机原理的烟雾传感器设计》摘要火灾已成为我国常发性和破坏性以及影响力最强的灾害之一。

随着经济和城市建设的快速发展，城市高层、地下建筑以及大型综合性建筑日益增多，火灾隐患也大大增加，火灾的数量及其造成的损失呈逐年上升趋势。

在工业和民用建筑、宾馆、酒店、图书馆、科研和商业部门，火灾烟雾报警器已成为必要的装置。

火灾报警系统对现代建筑起着极其重要的安全保障作用。

火灾报警控制器是火灾烟雾报警系统的核心。

本文对火灾烟雾报警控制器和探测器做了深入的研究，并全面阐述了火灾烟雾报警控制器和探测器硬件和软件设计。

以下是本文完成的主要工作: 1(火灾烟雾报警系统的控制器采用C8051F020单片机进行设计，所设计的控制器具有较高的性价比，还具有操作人员管理、报警信息查询、探测器管理、预报警、火警处理、通讯等功能，在控制器中采用LCD显示器进行报警系统所需各种信息显示。

2(探测器控制电路的核心采用PHILIP公司的低功耗P87LPC762单片机，它实现了对火灾信息的检测和传送;为提高系统的适应性与扩展性，进行了写码器设计。

3(控制器与探测器之间的通讯采用无线高频通讯方式进行，运用KB8825双频合成器进行了无线通讯电路设计，具有抗干扰能力强、功耗低等优点，可靠地完成了探测器与控制器之间的无线通信。

本文设计的火灾烟雾报警电路能有效地防止和减少火灾危害，解决有线火灾报警系统不能解决的问题，对保护人身安全和财产安全具有现实意义。

【关键词】火灾烟雾报警系统电路火灾探测器单片机Opinions and suggestions on the party's mass line educational practiceAccording to the central and provincial, municipal unified deployment, according to municipal Party committee "about carrying out the party's mass line educational practice activity in the city's implementation opinions, the spirit of the party's mass line educational practice activities from 20** in January to 99 months, carried out atall levels of departments and directly affiliated institutions andgrass-roots party organizations. According to my actual County, the county to carry out the education practice put forward the following implementation opinions.First, the overall requirementsCounty county education practice to the eighteen Party of eight, the spirit of the the third Plenary Session of the 18th CPC Central Committee as the guidance, conscientiously implement the spirit of general secretary Xi Jinping book series of important speech, earnestly implement the Central Committee really, opinions and advice > < < >, < party implementing the guiding ideology of opinions to determine the objectives and requirements, step method, in accordance with the "" look in the mirror, dress up, wash bath, cure treatment, the general requirements of "for the people pragmatic honest people as the theme, in carrying forward the spirit of Zhuanglang Zhuang, improve their work style, service to the masses of the people, the foundation of consolidating grassroots, promote transformation across efforts, to further implement the central eight regulations and < The opposition party and government austerity waste regulations "," double section "provincial regulations, municipalprovisions of the" twelve "plan and the implementation measures for < on improving the work style of close ties with the masses law, highlight style building, carry out the whole wind spirit, resolutely oppose formalism, bureaucracy, hedonism and wasteful extravagance to solve the problems, Party members and cadres of the style and the masses of people strong, the Ministry of Party members and cadres to further improvetheir thinking and understanding, to further change the style of the wind, the masses to close, honest and pragmatic people honest image to further establish the foundation to further reinforce the basic level. Style of the building of the new results to promote the construction ofa powerful force of the county and the ecological culture of the county and county construction.In educational practice activities of the unitis mainly: the county and below county departments under the organs, enterprises and institutions directly under the township, street, and community, village, non-public economic organizations, social organizations and other grass-roots organizations. Agencies and branches, each single unit, follow the rules on internal institutions. Educational practice with step by step.To adhere to the county leadership,leadership and leading cadres to focus on outstanding catch to directly contact the service of the masses of law supervision departments and window units, service industry, educational practice, pay attention to grasp the heavy towns, streets and villages, community educationactivities and the masses of grassroots groups in close contact to strengthen, and the majority of Party members, cadres and the mass lineline Marx doctrine view of the masses and the party's education.Always speak seriously as a basic attitude, adhere to positive education, to carry out criticism and self criticism group, adhere to the pragmatic, more emphasis on leadership, pay more attention to the layers of the demonstration, more focus on the four winds, solve the problem, pay more attention to open the door, the participation of the masses, pay more attention to the classification guidance. Orderly, pay more attention to the cooperation and cohesion driven, more strict requirements on injection, really supervision practice, ensure education practice is not empty is not empty is not partial, not as a mere formality.Two, the key point of the taskThe main task of the county's education practice is to seize against "four wind" this focus on centralized solve outstanding problems asked County, township leadership and leading cadres of the four winds, the disadvantages of the style, scale behavior to a large scale investigation, overhaul, cleaning greatly. At the same time, respond to the concerns of the masses, safeguard the interests of the masses, pay attention to solve practical problems, solve the people around the unwholesome tendencies especially on eat, take the card, Yong lazy luxury, extravagance and waste fees, privileges and other issues, timely and effective, without any discount to solve, to improve thestyle of real implementation of the requirements of real to the grassroots, real let group Benefit the public.(a) focus on solving the "four winds" outstanding issuesThe central and provincial requirements, the county leadership and leading cadres of key performance concept isnot correct, do not dare to play, to engage in "image project","political project", a leadership guide, a set of ideas, orders and prohibitions, and a policy, there are countermeasures county. The units directly under the heavy focus on solving Yung lazy drag, buck passing skin, work is not implemented, the service is not active. The dynamic problem of law enforcement and supervision departments and window units, service industry mainly solve the door hard, ugly face, something difficult, and arbitrary charges, fines, levies, and breach of privilege, chinakayao, not the problem of law. The township, street The collar of leading bodies and leading cadres to solve key does nottheir own conditions to develop the correct road, the maximum to avoid investment risk, gain profit.(three) vigorously promote the brand. To establish brand awareness, awareness of the use of brand, brand value, brand acquisition performance, enhance the competitive strength. Concentrated manpower, careful planning, packaging and publicity of a number of unique, market influence and coverage of the brand, the implementationof key breakthroughs, to enhance the competitive strength, walking business road the competition of alienation and characteristics, the pursuit of stability and development of the market.(four) to promote the integration of resources. To further broaden their horizons, effective integration of resources within the group, the city resources, other industries and regional resources, mutual trust, mutual benefit, seeking win-win principle, in the framework of national policies and regulations, strict inspection and argumentation, legal consultation, examination andapproval procedures, strict regulation of economic activities, attract injection the social investment to the industry group, to achieve leveraging the development, ensure that the value of state-owned assets.(five) to strengthen the construction management personnel. Strengthen the management of education and training of cadres and workers of the existing business, firmly establish the concept of the market, enhance the sense of crisis to adapt to market competition, the sense of urgency, improve the ability to respond to market competition, improve management and operation of the market. At the same time, according to the need of industrial development, vigorously the introduction of high-quality management management personnel, and strive to build a high-quality professional management team, hard work, and promote the entire workforce knowledge structure, age structure, structure optimization and upgrading ability, enhance core competitiveness, adapt to the need of market competition.(six) seriously study the policy for policy. Serious research about social support the development of cultural undertakings in the country and the XX policy, especially the policy of industrial development, financial investment policy, financial policy and tax policy, and actively seek policy, projects and funds, enterprise and industry group mission to promote leapfrog development.目录目录 i 第一章前言 11.1烟雾报警系统在国内的发展情况 11.2烟雾报警系统的分类 2 第二章方案设计和测量原理 22.1引言 22.2火灾探测器的选择 22.2.1离子感烟探测器的工作原理 5 第三章火灾烟雾报警控制器的设计 53.1电源模块的设计 53.1.1供电方式 53.1.2稳压电源 73.1.3不间断供电电路 63.2主控模块设计 73.2.1MCU的选择 73.2.2LCD模块的接口电路 8 第四章火灾烟雾报警系统的软件设计 94.1火灾报警系统控制器软件设计 94.2火灾烟雾报警系统通讯模块软件设计 9 结论 12 参考文献 13 谢辞 13y members and cadres to further improve their thinking and understanding, to further change the style of the wind, the massesPart ul extravagance to solve the problems, Party members and cadres of the style and the masses of people strong, the Ministry oflaw, highlight style building, carry out the whole wind spirit, resolutely opposeformalism, bureaucracy, hedonism and wastef massespal provisions of the" twelve "plan and the implementation measures for < on improving the work style of close ties with the ions and < The opposition party and government austerity waste regulations "," double section "provincial regulations, municiegulat, the foundation of consolidating grassroots, promote transformation across efforts, to further implement the central eight rthe theme, in carrying forward the spirit of Zhuanglang Zhuang, improve their work style, service to the masses of the peoplele as "" look in the mirror, dress up, wash bath, cure treatment, the general requirements of "for the people pragmatic honest peoplementing the guiding ideology of opinions to determine the objectives and requirements, step method, in accordance with the ty impJinping book series of important speech, earnestly implement the Central Committee really, opinions and advice > < < >, < parnary Session of the 18th CPC Central Committee as the guidance, conscientiously implement the spirit of general secretary Xi d Plens.First, the overall requirementsCounty county education practice to the eighteen Party of eight, the spirit of the the thirAccording to my actual County, the county to carry out the education practice put forward the following implementation opinio roots party organizations.-ry to 99 months, carried out at all levels of departments and directly affiliated institutions and grassin the city's implementation opinions, the spirit of the party's mass line educational practice activities from 20** in Januay ied deployment, according to municipal Party committee "about carrying out the party's mass lineeducational practice activitOpinions and suggestions on the party's mass line educational practiceAccording to the central and provincial, municipal unif2o promote leapfrog development.olicy, financial policy and tax policy, and actively seek policy, projects and funds, enterprise and industry group mission tent pof cultural undertakings in the country and the XX policy, especially the policy of industrial development, financial investm need of market competition.(six) seriously study the policy for policy. Serious research about social support the developmentre optimization and upgrading ability, enhance core competitiveness, adapt to the quality professional management team, hard work, and promote the entire workforce knowledge structure, age structure, structu-management personnel, and strive to build a highquality management -market. At the same time, according to the need of industrial development, vigorously the introduction of high petition, the sense of urgency, improve the ability to respond to market competition, improve management and operation of theet comnd workers of the existing business, firmly establish the concept of the market, enhance the sense of crisis to adapt to marks.(five) to strengthen the construction management personnel. Strengthen the management of education and training of cadres aowned asset-tion the social investment to the industry group, to achieve leveraging the development, ensurethat the value of stategumentation, legal consultation, examination and approval procedures, strict regulation of economic activities, attract injecwin principle, in the framework of national policies andregulations, strict inspection and ar-l trust, mutual benefit, seeking winzons, effective integration of resources within the group, the city resources, other industries and regional resources, mutuar horihepursuit of stability and development of the market.(four) to promote the integration of resources. To further broaden theireakthroughs, to enhance the competitive strength, walking business road the competition of alienation and characteristics, tkey bl planning, packaging and publicity of a number of unique, market influence and coverage of the brand, the implementation of the use of brand, brand value, brand acquisition performance, enhance the competitive strength. Concentrated manpower, carefu ss ofthe maximum to avoid investment risk, gainprofit.(three) vigorously promote the brand. To establish brand awareness, awarene street The collar of leading bodies and leading cadres to solve key does nottheir own conditions to develop the correct road,hip, thing difficult, and arbitrary charges, fines, levies, and breach of privilege, chinakayao, not the problem of law. The townsof law enforcement and supervision departments and window units, service industry mainly solve the door hard, ugly face, some robleme heavy focus on solving Yung lazy drag, buck passing skin, work is not implemented, the service is not active. The dynamic pp guide, a set of ideas, orders and prohibitions, and a policy, there are countermeasures county. The units directly under thdershidres of key performance concept is not correct, do not dare to play, to engage in "image project", "political project", a leas on solving the "four winds" outstanding issuesThecentral and provincial requirements, the county leadership and leading cafocu improve the style of real implementation of the requirements of real to the grassroots, real let group Benefit the public.(a) azy luxury, extravagance and waste fees, privileges and other issues, timely and effective, without any discount to solve, toong lattention to solve practical problems, solve the people around the unwholesome tendencies especially on eat, take the card, Y erhaul, cleaning greatly. At the same time, respond to the concerns of the masses, safeguard theinterests of the masses, payn, ovleadership and leading cadres of the four winds, the disadvantages of the style, scale behavior to a large scale investigatio ducation practice is to seize against "four wind"this focus on centralized solve outstanding problems asked County, townshipty's eice is not empty is not empty is not partial, not as a mere formality.Two, the key point of the taskThe main task of the coune cooperation and cohesion driven, more strict requirements on injection, really supervision practice, ensure education practto th pen the door, the participation of the masses, pay more attention to theclassification guidance. Orderly, pay more attentiony more attention to the layers of the demonstration, more focus on the four winds, solve the problem, pay more attention to oip, pare to positive education, to carry out criticism and self criticism group, adhere to the pragmatic, more emphasis on leadershhe mass line line Marx doctrine view of the masses and the party's education.Always speak seriously as a basic attitude, adheand tion activities and the masses of grassroots groups in closecontact to strengthen, and the majority of Party members, cadres units, service industry, educational practice, pay attention to grasp the heavy towns, streets and villages, community educat windoweading cadres to focus on outstanding catch to directly contact the service of the masses of law supervision departments and e rules on internal institutions. Educational practice with step by step.To adhere to the county leadership, leadership and lroots organizations. Agencies and branches, each single unit, follow th-public economic organizations, social organizations and other grass-ents under the organs, enterprises and institutions directly under the township, street, and community, village, nonpartmf the county and county construction.In educational practice activities of the unit is mainly: the county and below county deof the building of the new results to promote the construction of a powerful force of the county and the ecological culture o Styleto close, honest and pragmatic people honest image to further establish the foundation to further reinforce the basic level.第一章绪论1.1烟雾报警系统在国内的发展情况我国火灾报警系统起步较发达国家晚几十年，从上世纪70年代我国才开始研制生产火灾报警系统产品。

基于单片机的远程烟雾报警系统的硬件电路设计

基于单片机的远程烟雾报警系统的硬件电路设计远程烟雾报警系统是一种用于监测室内空气中烟雾浓度的安全设备。

当室内烟雾超过一定浓度时，系统会自动发出报警信号，以便提醒居住在室内的人们及时逃生。

基于单片机的远程烟雾报警系统拥有稳定可靠、精度高、成本低等优点，因此在家庭和商业场所得到广泛应用。

本文将针对基于单片机的远程烟雾报警系统的硬件电路设计进行详细介绍。

一、硬件电路设计的整体思路基于单片机的远程烟雾报警系统的硬件电路设计主要包括烟雾传感器、单片机、无线模块以及报警装置等核心部件。

其整体思路是通过烟雾传感器检测室内空气中烟雾浓度的变化，当烟雾超过设定阈值时，单片机将触发报警装置并通过无线模块将警报信号发送至远程接收端，实现远程监控和报警功能。

1. 烟雾传感器烟雾传感器是远程烟雾报警系统的核心部件之一，其作用是检测室内空气中的烟雾浓度并将其转化为电信号输出。

常见的烟雾传感器采用MQ-2或MQ-135型号，它利用化学反应的原理可以对烟雾进行高灵敏度的检测。

其输出信号可通过模拟输入口连接至单片机，作为触发报警的触发信号。

2. 单片机单片机作为远程烟雾报警系统的核心控制器，其主要任务是接收烟雾传感器输出的信号，并通过程序算法进行处理，以判断烟雾浓度是否超过预设阈值。

单片机还需要控制无线模块的工作状态，将报警信号发送至远程接收端。

常用的单片机型号有STC89C52、AT89S52等，具有较强的计算能力和丰富的外设接口，能满足远程烟雾报警系统的需求。

3. 无线模块无线模块是远程烟雾报警系统的关键组成部分，其作用是将报警信号通过无线方式发送至远程接收端。

常用的无线模块有315MHz、433MHz的射频模块以及蓝牙、WiFi等通信模块。

在硬件设计中，需要根据实际需求选择合适的无线模块，并将其与单片机进行连接，实现报警信号的传输功能。

4. 报警装置报警装置是远程烟雾报警系统的直接输出部件，其作用是在烟雾浓度超过预设阈值时及时发出警报。

基于单片机的烟雾传感器

二、实践内容
1.硬件电路设计
（1）设计要求
1.统计实验室人员出入情况（能显示人数）；
2.能监测明火，及异常声响，并能报警（闪灯）；
3.可定时将统计及监测情况上传PC机。
（2）硬件模块
1.咪头模块：咪头传感器用于检测异常声响，主要作用是用于检测人数，检测到一次就进行加一的计数，把数据在stm32的寄存器里累加，直到一定的时间周期，把采集到的数据通过串口上传到电脑。感应红外信息，检测出入人数，通过GPIO传送给芯片。
2.火焰模块：火焰传感器检测空气状况，用于监测火灾。
3.温度模块：检测温度状况，用于监测火灾。
4.危险警报灯：芯片通过IO口控制，用于警报和提醒。
5.数码管：显示过往人数。
2.软件设计
2-1设计流程
2-1显示模块设计流程
2-3火焰警报模块设计流程
3.验证
将电路各模块进行连接，把串口线插进电脑的USB口，当火焰传感器接近火焰时，电路板上的LED灯就会闪烁报警。咪头传感器用于检测异常声响，主要作用是用于检测人数，检测到一次就进行加一的计数，，把数据在stm32的寄存器里累加，直到一定的时间周期，把采集到的数据通过串口上传到电脑。火焰传感器的原理是在检测到火焰时就会产生电平变化，将信号传送给单片机，让单片机做出相应的反应措施，而这里的火焰传感器相当于间接控制LED灯。
姓名：李爽13号
实践日期：2016.02.29——2016.03.11
成绩：
一、实践目的
在初步了解STM32单片机程序编写和单片机常用外围电路使用方法的基础上，学会利用STM32单片机的库函数及其常用外围模块电路设计一个小系统，该系统可以实现一定的功能。设计内容包括硬件电路和软件程序设计，并进行实际测试验证，通过本次实践增强学生工程实践能力、创新设计能力以及对单片机、电路、模拟电子技术、数字电子技术等专业知识灵活应用的能力。
