Protel DXP操作手册(PCB)1

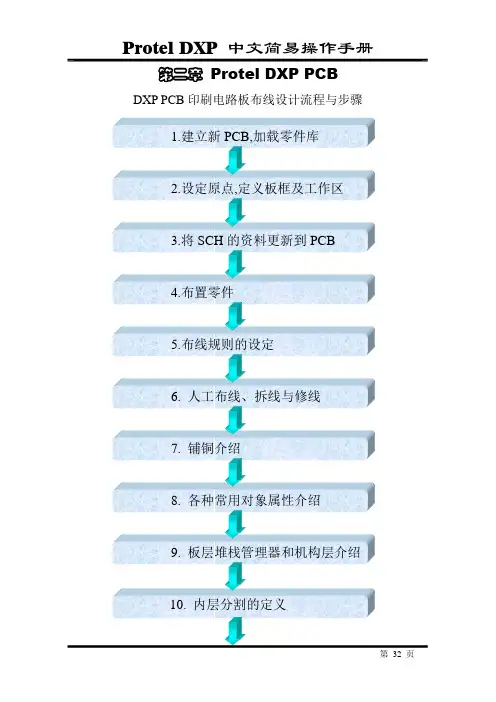

第二章Protel DXP PCB DXP PCB印刷电路板布线设计流程与步骤D X P P C B常用快速键键：公英制切换少了Page Up Page Down End 键：改变移动格点的距离键：层别的设定键：进入对象编辑模式键：走线模式时恢复上一线段的状态键：切换走线的层数键：切换所在的层别(往后)键：切换所在的层别(往前)键：显示整个绘图画面键：显示整个板框大小键：选取所有对象键：解除所有选取对象+ 键：切换电气格点+ 键：切换走线模式+ 键：切换单层显示模式+ LeftClick 键：选取点到的对象+ 键：删除所有选取的对象RightClick 键：鼠标下拉式选单建立新PCB,加载零件库首先到下拉式菜单的File/New/PCB 并建立起一个PCB的档案接着执行储存Save的指令,可以用来更改PCB的文件名称进入零件库挂载区点选画面右下方的面板用来开启零件库管理器加入新零件库选择所要加载零件库的入径将所选择的零件库加入零件库挂载区2－2 设定原点,定义板框和工作区Edit/Origin/Set将光标点选在指定的位置PCB原点符号此位置将被设为坐标0,0Protel DXP的预设单位为英制(mil),按键盘Q键后可切换公制(mm)定义板框板框由“Mechanical 1”和“KeepOut”所组合而成，“Mechanical 1”是PCB板场裁板子的依据；而“KeepOut”则是Layout人员所自订的板边间距。

首先将工作层面切换到机构层Mechanical 1上Place/Line 用坐标定点( J,L 输入坐标点, Enter ) 由原点出发依照尺寸绘制Place/Line 使用画线指令画板框线Step1. 按再按 , 再按 + 再按Step2. 按再按 , 在输入坐标值, 再按三次。

Step3. 按再按 , 在输入坐标值,再按三次。

Step4. 按再按 , 在输入坐标值,再按三次。

Protel_DXP原理图设计基础教程

5、显示模式工具栏
1、mode按钮：单击该按钮可从弹出的下拉列表中当前原件选择一种显示模式。元件模式有normal、de-morgan和IEEE三种，并不是所有元件库都有这三种模式。 2、添加按钮：可为当前元件添加一种显示模式。 3、删除按钮：可删除当前显示模式。 4、前移按钮：可切换到前一种显示模式。 5、后移按钮：可切换到下一种显示模式。执行菜单view-toolbars-mode，可实现mode工具栏的显现或隐藏。
2、添加元件引脚元件引脚给出了一个元件的电气属性，同时又定义了该元件上的电气连接点。每个引脚又具有图形属性，如引脚的长度、颜色、宽度等。 1）执行菜单命令place-pins（p,p)，或直接单击绘图工具栏sch lib drawing上的放置引脚工具。 2）放置之前，按tab键显示pin properties对话框，在对话框可以编辑引脚的属性。 3）按表中设置各引脚属性和在元件的边框上放置引脚。 4）执行菜单命令file-save（ctrl+s），或直接单击保存按钮，保存编辑后的元件库。
1、绘制元件的外形元件的外形是元件符号的轮廓，元件轮廓不具备电气特性。 1）确定参考点。edit-jump-origin（快捷键 ctrl+home）。使光标指向图纸的原点，并自动将图纸放在编辑器的中心位置。 2）执行菜单tools-document options（快捷键 T,D)，打开library editor workspace对话框。设定捕捉格栅为10、自定义图纸尺寸为 800*600，其他选项采用默认值。 3)要创建AT89C2051单片机，先定义元件边框。执行菜单命令place-rectangle（P,R),设置矩形坐标为（-50，-90）、（-50,90）、（50,90）和（50，-90），在该区域内放置一个矩形。

《Protel DXP使用教程》(第2版_王正勇)电子课件第2章

方法二：单击〖Files〗工作面板中〖新建〗区域下的〖Blank Project（PCB）〗。
方法三：单击〖主页面〗工作区窗口中的〖Printed Circuit Board Design〗，在新出现的窗口中单击〖New Blank PCB Project〗。
19:18:03
重庆电子工程职业学院
5
⑴ 标准工具栏 ⑵ 配线工具栏 ⑶ 实用工具栏
19:18:03
重庆电子工程职业学院
10
2.2 原理图设计基础
2.2.3 原理图编辑器简介
4．原理图编辑区
用户进行原理图设计的主要工作平台，用户绘制和编辑原理图都是在编辑区中进行的。
5．状态栏与命令行
位于原理图编辑器的左下角，主要用于显示系统当前所处的状态，如光标的位置、栅格的尺寸等信息。
2.2 原理图设计基础
2.2.2 创建原理图文件
2．保存项目文件
19:18:03
重庆电子工程职业学院
6
2.2 原理图设计基础
2.2.2 创建原理图文件
3．创建原理图文件
19:18:03
重庆电子工程职业学院
7
2.2 原理图设计基础
2.2.2 创建Байду номын сангаас理图文件
4．保存原理图文件
5．关闭文件和项目
19:18:03
19:18:03
重庆电子工程职业学院
3
2.2 原理图设计基础
2.2.1 原理图设计步骤
1．创建原理图文件 2．设置绘图环境 3．放置元器件
4．布局与连线 5．检查与修改 6．保存与输出
19:18:03
重庆电子工程职业学院
4
2.2 原理图设计基础

6.Protel DXP自动布线教程

Protel DXP自动布线教程自动布线要知道使用Protel DXP进行自动布线是如何的容易，完成以下步骤：1、首先，从菜单选择Tools > Un-Route > All （快捷键U，A）取消板的布线。

2、选择从菜单选择Autoroute > All （快捷键A，A）。

3、自动布线完成后，按END 键重绘画面。

多么简单呀！Protel DXP的自动布线器提供与一个有经验的板设计师的同等结果，这是因为Protel DXP在PCB窗口中对你的板进行直接布线，而不需要导出和导入布线文件。

4、选择File > Save （快捷键F，S）保存你的板。

注意自动布线器所放置的导线有两种颜色：红色表示导线在板的顶层信号层，而蓝色表示底层信号层。

自动布线器所使用的层是由PCB板向导设置的Routing Layers 设计规则中所指明的。

你也会注意到连接到连接器的两条电源网络导线要粗一些，这是由你所设置的两条新的Width 设计规则所指明的。

不要介意在你的设计中的布线与Figure 7 所示的不一样；而元件的放置也会不一样，两者都不一样仍然会布线。

因为我们最初在PCB板向导中将我们的板定义为双面板，所以你可以使用顶层和底层来手工将你的板布线为双面板。

要这样做，从菜单选择Tools ? Un-Route ? All （快捷键U，A）取消板的布线。

象以前那样开始布线，但要在放置导线时用*键在层间切换。

如果你需要改变层时Protel DXP会自动加入过孔。

验证你的板设计Protel DXP提供一个规则驱动环境来设计PCB，并允许你定义各种设计规则来保证你的板的完整性。

比较典型的是，在设计进程的开始你就设置好设计规则，然后在设计进程的最后用这些规则来验证设计。

在教程中我们很早就检验了布线设计规则并添加了一个新的宽度约束规则。

我们也注意到已经由PCB板向导创建了许多规则。

为了验证所布线的电路板是符合设计规则的，现在我们要运行设计规则检查（Design Rule Check ）（DRC ）：1 、选择Design > Board Layers （快捷键L ），确认System Colors 单元的DRC Error Markers 选项旁的Show 按钮被勾选，这样DRC error markers 才会显示出来。

Protel DXP基础教程第1章

图 7 布线工具栏
图 8 实用工具栏
图 9 导航工具栏
图 10 混合仿真工具栏
1.4.3 状态栏和命令行
状态栏主要用于显示当前坐标的位置和栅格的大小，命令行用于显示当前执行的命令和任务。
图11 状态栏和命令行
1.4.4 标签栏和工作窗口面板
图12 标签栏
图13 工作区面板
1.4.5 文件组织结构
（1）执行菜单命令“File”→“New”→“Project”→“PCB Project”，Project面板就会出现一个新建工程文件，如图14所示。（2）执行菜单命令“File” →“Save Project”，在弹出的对话框中，将存储位置定位到用户自己的文件夹，在文件名文本框中输入My first project后，单击“保存”按钮即可。保存工程文件后，Projects面板中的工程文件名会由默认的PCB_Project1.PrjPCB变成刚才输入的文件名，如图15所示。
扩展名 .PrjPCB .PrjFpg .THG .HTML .XLS .CSV .SDF .NSX
文件类型 PCB工程文件 FPGA工程文件跟踪结果文件网页格式文件 Excel表格式文件字符串形式文件仿真输出波形文件原理图SPICE模式表示文件
1.6 综合实例：创建新工程和启动编辑器
第一步：创建一个新工程
图14 新建的工程文件
图15 保存后的工程文件
第二步：启动原理图编辑器
（1）执行菜单命令“File”→“New”→“Schematic”，启动原理图编辑器。（2）进入原理图编辑器后，整个窗口已经和刚才大不相同，在工具栏中出现了很多按钮。如果此前已经打开了一个工程文件，新建的原理图文件会自动加入到当前工程中，并列于原理图文件夹下。例如，打开在前面建立的My first project.PrjPCB工程后，再执行第1步的操作，一个系统默认名称为Sheet1.SchDoc的原理图文件会自动加入到My first project.PrjPCB 工程中，如图16所示。（3）执行菜单命令“File”→“Save”，在弹出的对话框中，选择合适的路径并输入文件名，如My first Sheet，单击“保存”按钮即可。此时在工程面板中可以看到一个名为My first Sheet的原理图文件已加入到My first project.PrjPCB工程中了，如图17所示。

Protel DXP基础教程第3章

3.1.3 放置元件
图3-9 选择所需的元器件库
图3-10 选择所需的元器件
3.1.4 编辑元件属性
元件的属性主要包括元件的符号、封装形式、管脚号定义等。对于Protel DXP自带的元器件库中的元器件，在认可其默认属性的情况下，只需对元器件在原理图中的序号进行修改和定义，下面以电容为例对元件属性进行编辑。如用鼠标左键双击要编辑的电容元件Cap，或在放置元器件时按【Tab】键会弹出如图3-11所示的对话框。
图3-2 当前可用库对话框图3-3 打开库文件对话框
图3-4 打开二级子元器件库文件夹
图3-5 添加Maxim Converter Analog to Digital.IntLib库后的可用库对话框
3.1.2 查找元件
若用户只知道元器件的名称，可以用鼠标左键单击Libraries元器件库面板上的按钮进行查找，系统将自动弹出如图3-6所示的对话框。在Libraries Search对话框中的文本框内输入想要查找的元器件的名称，如输入Cap，单击“Search”按钮，将弹出如图 3-7所示的查找结果对话框。对话框中描述了元器件所有的元器件描述（Description）、元器件库名称（Miscellaneous Devices.IntLib）、封装类型（Footprint）、模型名称（Model Name）与类型（Type）等信息。
图3-11 元器件属性编辑对话框
3.1.5 实例：放置电阻（1）执行菜单命令“Design”→“Browse Library”，或单击标签栏中的“System”→ “Libraries”，弹出的Libraries元器件库面板，加载电阻元件所在的常用分立元器件库 Miscellaneous Devices.Intlib。（2）将常用分立元器件库Miscellaneous Devices.Intlib设定为当前库元器件，在元器件过滤器中输入电阻在库文件中的开头字母Res，各种电阻元器件将出现在元器件列表中，如图3-12所示。（3）单击“Place”按钮，将鼠标移动到合适位置，单击鼠标左键放置电阻元件，如图3-13 所示。（4）在元器件的某一属性上双击鼠标左键，将弹出一个针对该属性的对话框，如在R？上双击则将弹出如图3-14所示的对话框。在Value选项区可以修改元器件在图纸里的流水号，在Properties选项区可以修改元器件的坐标、颜色及翻转角度等。

Protel DXP基础教程第10章

图10-15 元器ቤተ መጻሕፍቲ ባይዱ封装向导
图10-16 设定封装类型
图10-17 焊接类型选择
（4）单击“Next”按钮继续，如图10-18所示。在该对话框中可以设置顶层、中间层和底层的焊盘大小及焊盘瞳孔的大小。这里选择默认值。（5）单击“Next”按钮继续，如图10-19所示。在该对话框中可以设置焊盘间距，这里选择默认值600mil。（6）单击“Next”按钮继续，如图10-20所示。在该对话框中可以设置电阻的轮廓线线宽及边心距，这里选择默认值。
第10章创建元器件封装
10.1 启动元器件封装编辑器所谓元器件封装就是指安装半导体集成芯片时所用的外壳，它不仅起着安放、固定、封装、保护芯片和增强电热性能的作用，而且是沟通芯片内部世界与外部电路的桥梁。在创建新的元器件封装前，应首先新建一个元器件封装库，来绘制和存储新建元器件封装。 Protel DXP元器件封装库编辑器的启动步骤如下。（1）执行菜单命令“File”→“New”→“Library”→“PCB Library”，如图10-1所示。（2）系统将自动生成一个默认名为PcbLib1.PcbLib的元器件库编辑器，如图10-2所示。（3）执行“File”→“Save As”命令后，将弹出保存对话框，将新建的元器件库编辑器命名为 “MyNewPcb”并保存。（4）单击“保存”按钮，可将元器件库编辑器更名为“MyNewPcb.PcbLib”，如图10-3所示。
图10-13 添加元器件封装库图10-14 将新建元器件封装添加到元器件封装库
10.2.3 利用向导创建元器件封闭的步骤（1）执行菜单命令“Tools”→“New Component”命令，将弹出如图10-15所示的对话框。（2）单击“Next”按钮，进入下一步，如图10-16所示。该对话框共提供了12种封装类型，包括Edge Connectors（接插件）、Capacitor（电容）、 Resistors（电阻）、Diode（二极管）、DIP封装等。这里选择Resistors（电阻）选项。（3）单击“Next”按钮继续，如图10-17所示。该对话框中包含两种焊接方式，分别是Through Hole（直插焊接）和Surface Mount（表面贴片）。这里选择 Through Hole（直插焊接）选项。

ProtelDXP教程

Protel DXP教学指导及操作方法编者寄语：根据我们长期以来使用DXP开发软件总结经验表示：目前在市场上的一些有关书籍的介绍比较烦琐，学生参考学习较为吃力，而且不宜懂；从而在实际的操图软件还有protel99、99SE等，DXP的功能是在其基础之上建立的，性能比更优越。

一、protel DXP的环境界面图（1）图（1）为protel DXP的打开环境界面，如图箭头所指的是“FILE”文件名，在建立文件时须先打开此文件；在下面会作详细的说明。

一、原理图的建立：在做电路设计时，首先要设计一个原理图，当然在自己的脑海里应有电路图的大致概况，然后再通过查询一些所用的芯片和器件功能及连接方式，确认无误后，方可画原理图（在作图时考虑电路工作时的稳定性）。

在分析清楚原理图的基础上才能进行做PCB图。

原理图给我们一目了然的感觉，也是作图的首要步骤。

以下是建立原理图的步骤：1、建立工程如图（1）所示，箭头指向的是“FILE”文件，左键单击打开文件，会发现“NEW”菜单如图（2）所示，在“NEW”的子菜单中，选择“PCB P r o j ec t”PCB工程。

（记住：在DXP系统中首先要建立“PCB工程”，然后在工程中建立原理图，PCB图及其库文件；）2、单击“PCBDocuments Added”字样，提示我们要保存该工程，在工程中添加其子文件；鼠标右键单击“PCB Project1.prjPCB”字样的蓝色地带，显示如图（4）所示；图（3）图（4）3、保存工程在图（4）中，鼠标左键单击“save project”字样；在桌面上显示所要保存的地址，在这里是保存在桌面的“电路图”文件中，如图（5）中显示，选择“电路图”文件，然后点击打开；在图（6）中显示的红色椭圆范围内，是文件名“PCB project1”和“保存”。

单击“保存”即可把该工程保存在电路图文件中，以后可随时查找到。

记住这些步骤了吗？如果不熟悉就赶快再操作几遍，以免下次不会建立保存。

Protel DXP教程(doc 24页)

Protel DXP学习(1---2章)Protel DXP学习第一章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。

如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。

随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。

电子线路 CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。

1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。

2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。
